Обзор узм-50мд: характеристики и схема подключения

Устройства защиты потребителей электроэнергии

Сейчас придумано достаточно средств для защиты потребителей от всяких бед с напряжением, чтобы защитить электропроводку и нагрузку. Коротко перечислю эти устройства.

Защитный автомат. Самое распространенное средство, как правило и единственное, которое стоит в каждой квартире. Защищает электропроводку после автомата от перегрузки по току и от короткого замыкания.
УЗО (устройство защитного отключения). Защищает от прямого прикосновения к токоведущим частям, от тока утечки на землю вследствие ухудшения изоляции электропроводки и электроприборов.
ДифАвтомат (дифференциальный автомат) – симбиоз двух предыдущих устройств, защищает от повышенного тока, кз и утечки.
Реле напряжения – защищает электроприборы от пониженного и повышенного напряжения.
Реле контроля фаз – в принципе то же реле напряжения, но контролирует качество трехфазной сети.
УЗИП (устройство защиты от импульсного перенапряжения). Защищает от скачков в питающей сети, которые могут происходить, например, от включения мощных потребителей и грозовых разрядов.
ОМ, ПФ, и тд. Ограничители мощности, переключатели фаз, и подобные приборы – служат не столько для защиты, сколько для сервиса.
Устройство защиты от искрения (УЗИс). Это как раз то, что мы будем рассматривать в этой статье.

Устройство защиты многофункциональное УЗМ-51М, УЗМ-51МТ, УЗМ-16

При подаче питания устройство начинает контроль сетевого напряжения. Если напряжение сети находится между заданными в настройках значениями верхнего Umax и нижнего Umin порогов срабатывания начинается отсчет времени автоматического повторного включения (АПВ). Если до окончания отсчета времени АПВ напряжение сети не выйдет за установленные пороги срабатывания, то по окончании отсчета произойдет подключение нагрузки к сети. Возможно ускоренное включение нагрузки вручную путём нажатия кнопки «ВКЛ/ВЫКЛ». Устройство осуществляет непрерывный контроль сетевого напряжения.

При выходе напряжения сети за установленные пороги срабатывания (аварии), устройство отсчитывает задержку срабатывания. Если длительность аварии по напряжению сохраняется более соответствующей задержки срабатывания, происходит отключение нагрузки от сети. После нормализации напряжения устройство подключает нагрузку, после отсчета времени АПВ. Если в процессе отсчета времени АПВ напряжение сети повторно выйдет за заданные пороги срабатывания, отсчет времени АПВ сбросится. При попытке ручного включения в аварийном режиме устройство не позволит включить питание на нагрузку.Двухцветная индикация работает в различных режимах:

Если напряжение приближается к верхнему порогу отключения индикатор норма/авария мерцает красным, индикатор реле горит желтым. При выходе напряжения за верхний порог желтый индикатор реле выключается, а индикатор норма/авария горит постоянно красным. При возврате напряжения в норму индикатор реле мигает желтым (отсчитывая время АПВ), индикатор норма/авария горит постоянно зеленым.
Если напряжение приближается к нижнему порогу отключения индикатор норма/авария мерцает красным, индикатор реле горит желтым. При выходе напряжения за нижний порог желтый индикатор реле мигает отсчитывая задержку выключения и после выключается, а индикатор норма/авария мигает красным. При возврате напряжения в норму индикатор реле мигает желтым (отсчитывая время АПВ), индикатор норма/авария горит постоянно зеленым.
Если принудительно нагрузку отключили от сети нажатием кнопки «ВКЛ/ВЫКЛ» двухцветная индикация указывает на это поочерёдным включением красного и зелёного индикатора. Повторное нажатие кнопки «ВКЛ/ВЫКЛ» возвращает изделие в рабочий режим.
При внутреннем перегреве контактов реле нагрузка отключается (только для УЗМ-51МТ). Индикатор норма/авария и индикатор/перегрев реле одновременно мигают красным. Данная ситуация может возникнуть при длительной коммутации тока нагрузки более 63А или плохой затяжке клемм подключения проводов.

ВНИМАНИЕ! При отключении нагрузки кнопкой «ВКЛ/ВЫКЛ» устройство остаётся в выключенном состоянии так же после отключения и повторного включения напряжения питания. Включить реле можно только повторным нажатием кнопки «ВКЛ/ВЫКЛ» (удерживать 2 секунды). Пользователь самостоятельно может изменить задержку времени включения (10с или 6мин) для этого:

Пользователь самостоятельно может изменить задержку времени включения (10с или 6мин) для этого:

вручную кнопкой «ВКЛ/ВЫКЛ» выключить внутреннее реле;
затем нажать и удерживать кнопку «ВКЛ/ВЫКЛ» (индикатор «норма-авария» погаснет) до тех пор пока индикатор не начнёт мерцать. Если индикатор мерцает зелёным цветом то время t1 установлено 10 секунд, если красным то время t1 установлено 6 минут;
отпустить кнопку «ВКЛ/ВЫКЛ»;
нажать кнопку «ВКЛ/ВЫКЛ» ещё раз для перехода в рабочий режим и включения реле.

ВНИМАНИЕ! При срабатывании устройства разрывается только фазный провод. Нулевой провод N проходит насквозь для удобства монтажа и не коммутируется. Допускается подключение вывода N только с одной стороны (Например при подключении к трёхфазной сети трёх УЗМ можно объединить нулевые выводы с одной стороны)

Допускается подключение вывода N только с одной стороны (Например при подключении к трёхфазной сети трёх УЗМ можно объединить нулевые выводы с одной стороны).

Описание устройства

Название «УЗМ-50Ц», расшифровывается как «Устройство защиты многофункциональное». Оно предназначено для защиты домашней электросети от повышенного, пониженного напряжения, возникающего при перекосе фаз и при плохом состоянии электросети. Помимо этого УЗМ защитит от разрядов и искрений в электропроводке, а также не слишком мощных высоковольтных импульсов в сети (до 1,2 кВ), так называемых «напряжение помехи».

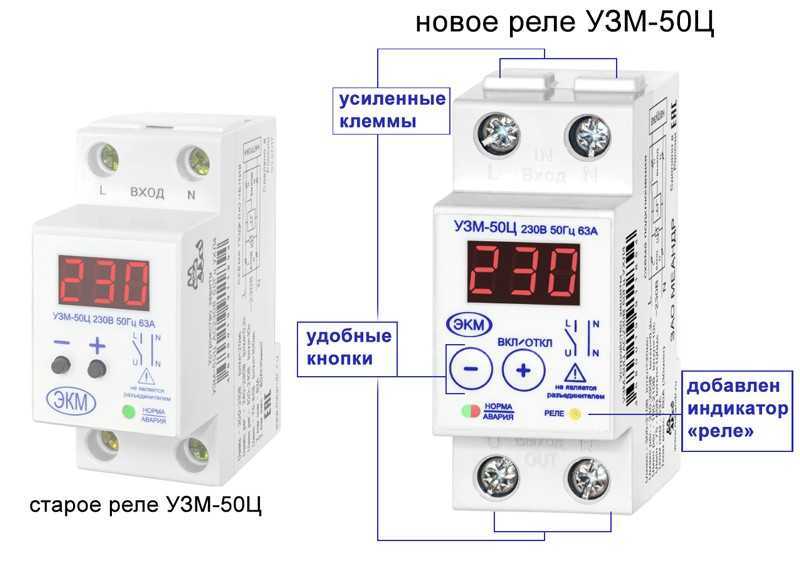

На лицевой панели УЗМ-50Ц вы увидите минимум органов управления, а именно пару кнопок и семисегментный трёхразрядный индикатор (дисплей, говоря простым языком). На дисплее в реальном времени отображается напряжение или ток. С помощью кнопок производится настройка прибора. Настраиваемые пункты отображаются соответственно на дисплее.

Кнопки имеют двойное назначение: первая – «выбор» или «+», а вторая «Вкл/откл» она же «–».

Как можно видеть по фото, размеры УЗМ-50Ц эквивалентны двум модулям в электрощите на дин-рейке, габариты по ширине 35 миллиметров.

Давайте рассмотрим основные технические характеристики УЗМ-50Ц:

Внимание! Осторожно затягиваете винтовые клеммы, их максимальный момент – 3 Нм

Класс токоограничения

Движемся дальше. Электромагнитный расцепитель, хоть и называется мгновенным, но тоже имеет определенное время срабатывания, которое отражает такой параметр, как класс ограничения. Он обозначается одной цифрой и у многих моделей эту цифру можно найти на корпусе аппарата. В основном сейчас выпускаются автоматы с классом токоограничения 3 — это значит, что со времени достижения током значения срабатывания до полного разрыва цепи пройдет время не более чем 1/3 полупериода. При стандартной у нас частоте 50 Герц это получается около 3,3 миллисекунд. Класс 2 соответствует значению 1/2 (порядка 5 мс), наверное существуют и другие, но об их существовании мне не известно. По некоторым источникам, отсутствие маркировки этого параметра равносильно классу 1. Я бы этот параметр назвал не классом токоограничения, а быстродействием отсечки. Казалось бы, чем быстрей, тем лучше. На деле же иногда есть смысл поставить автомат с более медленным срабатыванием — это касается групповых автоматов, чтобы при КЗ на какой-то отходящей линии они не срабатывали вместе с автоматом этой линии, т.е. чтобы была селективность. Хотя нет гарантий того, что автомат с меньшим классом сработает медленней автомата с большим классом. Поэтому строить селективность, исходя из данного параметра, я бы не стал, да и официальных рекомендаций насчет этого нет.

Конструкция

Общее устройство любого УЗМ условно делится на две части. Вход оборудуется варистором, выполняющим сглаживание всплесков или падений напряжения кратковременного характера. На выходе устанавливается силовое реле, отключающее нагрузку в опасных ситуациях. Модификации МД дополнительно оборудуются средствами обнаружения искрения в проводке. Все приборы предназначены для монтажа на ДИН-рейку.

Входные клеммы устанавливаются в верхней части пластикового корпуса, а выходные – в нижней. Их размеры вполне достаточны для подключения проводников площадью сечения до 35 мм2. В момент срабатывания УЗМ происходит разрыв только фазного проводника, поскольку нейтраль в коммутационных процессах не участвует. Она проходит через весь прибор от входа к выходу. Устройство защиты УЗМ может быть установлено на вход или подключаться на линии отдельных групп потребителей.

Лицевые панели в различных моделях УЗМ существенно отличаются по своему наполнению. Общим является наличие индикаторов рабочего и аварийного режимов с зеленым и красным светодиодами. Отдельные индикаторы указывают на причину отключения – перепад напряжения или электрическую дугу. Также устанавливаются регулировочные рукоятки, задающие верхний и нижний пределы напряжения, при которых отключается и включается питание. Практически во всех УЗМ имеется кнопка ручного управления, используемая в особых случаях.

На боковой панели имеется общая схема устройства и принципиальная схема подключения УЗМ. Варисторы, установленные на входе, выполняют несколько функций. Первый рассчитан на 680 вольт. Он ограничивает импульсные коммутационные перегрузки малой мощности. Второй варистор способен выдержать 620 вольт, он обеспечивает защиту по питанию. Всей работой УЗМ управляет специальный контроллер.

Какие проблемы существуют в домашней сети и как защитить абонентские сети от расхождения параметров

превышение допустимого напряжения более, чем на 10 %;
снижение напряжения в сети (просад) более, чем на 10 %;
кратковременное скачкообразное повышение или снижение напряжения;
изменение частоты переменного тока;
искрение, дуга на контактах при включении мощного потребителя;
обрыв нуля, как следствие — перекос фазы;
короткое замыкание на линии или внутри электроприбора.

Часть этих проблем возникает по вине пользователя (содержание оборудования и линий в ненадлежащем состоянии), часть — по вине энергоснабжающей компании. Об этом расскажем подробнее.

Качество энергоснабжения зависит от целого ряда причин:

изношенность и соответствие проектной нагрузке линий электропередач;
техническое состояние (и собственно наличие) трансформаторных подстанций на каждой абонентской линии;
работоспособность автоматики для поддержания параметров электросети в норме;
распределение нагрузки между фазами;
законность подключения новых абонентов (бывают случаи превышения нормативов ТУ).

Приведем пример

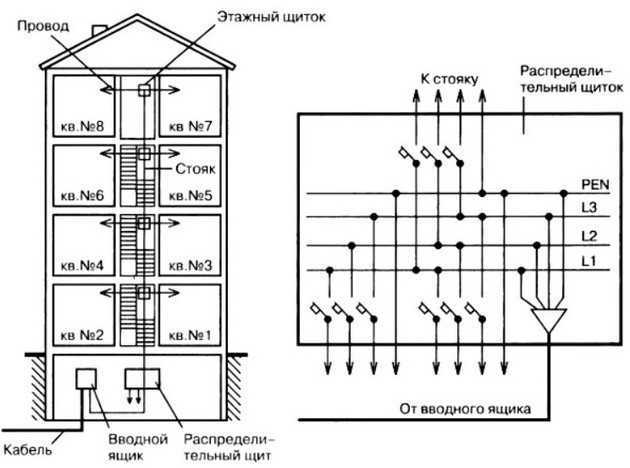

Условие: трехфазный ввод в многоэтажный дом, общий нуль, фазы «A», «B» и «C» равномерно распределены между подъездами 1, 2 и 3. По какой угодно причине (коррозия, механическое повреждение и прочее) происходит обрыв нуля. В это время 1 подъезд нагружен максимально (бойлеры, электродуховки), 2 подъезд — средняя нагрузка (холодильники, освещение), 3 подъезд — минимальная (пара телевизоров и несколько компьютеров).

Что произойдет с каждой фазой?

Фаза «A» — 1 подъезд. Напряжение упадет до минимального значения, близко к нулю.
Фаза «B» — 2 подъезд. С большой долей вероятности, напряжение останется в пределах 220 В, хотя возможно плавающее изменение потенциала.
Фаза «C» — 3 подъезд. На линии с минимальной нагрузкой напряжение приближается к значению между фазами, то есть порядка 380 В.

Поскольку рабочий ток для каждого подключенного абонента (группы абонентов) не превысил установленного значения, автомат защиты по току не сработает. Электроприборы на линии «C» (3 подъезд) выйдут из строя, в самом тяжелом случае — банально сгорят. Часто такая ситуация приводит к пожару.

Как правило, мы не задумываемся, что схема подключения электроэнергии к нашему счетчику вовсе не однофазная. Это касается не только дачных поселков и небольших деревень. Любая абонентская сеть в городах, будь то Москва или районный центр на Дальнем Востоке, создается по единому принципу.

Можно установить индивидуальную трансформаторную подстанцию или мощный стабилизатор. Но стоимость такого оборудования может превысить потери при аварийной ситуации на линии 220 В. Какой выход? Установить устройство защиты УЗМ.

По надежности срабатывания и степени защиты — устройства аналогичные. Однако устройство защиты многофункциональное: например, УЗМ 51М, замыкает цепь самостоятельно, после восстановления параметров электропитания. А вот УЗИс надо включать вручную.

Принцип работы УЗМ-51М

УЗМ включает в себя внутреннее реле и систему защиты. На верхней части устройства расположены клеммы для фазного и нулевого проводов. Снизу вынесены отходящие клеммы U и N. Устройство рассчитывается на кабель, имеющий сечение до 35 кв.мм. На передней панели расположены два индикатора, которые указывают на работоспособность электролинии. Когда горит зеленый индикатор, это обозначает, что сеть находится в рабочем состоянии. В случае если загорается красный свет, это значит, что в сети имеется неисправность.

Прибор УЗМ-51М

Второй индикатор должен светиться желтым светом, обозначающим рабочее положение прибора.Основным элементом УЗМ является микроскопический контролер, имеющий шесть выводов. Все элементы реле могут работать долгое время при напряжении 440 вольт.

В преддверии работы данный прибор необходимо протестировать. При этом следует нажать кнопку Тест, далее происходит пятисекундная задержка, затем загорается зеленая лампочка. После этого заводится внутреннее реле.

Следующее включение

Включение встроенного реле начинается через десять секунд после того как прибор придет в норму вследствие скачка напряжения. При этом можно самостоятельно установить этот временной параметр на 10 секунд или 6 минут. Для этого нужно: нажать кнопку Тест, затем еще раз нажать при этом удерживая ее до начала мигания индикатора зеленого цвета.

Это говорит о том, что установлена десятиминутная задержка во времени для повторного включения прибора. Если потребитель желает этот показатель заменить на шестиминутную задержку, нужно дождаться, когда загорится красный индикатор.

По окончанию этих манипуляций следует выключить кнопку и надавить на нее еще раз для приведения прибора в действие. Это нажатие способствует срабатыванию при возникновении аварийной ситуации. Если показатель напряжения отходит от нормированного и подходит к максимальному значению, загорается красная лампочка и начинает моргать. Одновременно с этим желтая лампочка приспособления гаснет, а индикатор красного цвета начинает гореть.

В случае если показатель напряжение начинает сильно уменьшаться начинается мигание желтой лампочки, после чего включается отсчет времени срабатывания и загорается красный индикатор. Притом оранжевая лампочка потухает. Когда напряжение приходит в норму прибор стабилизируется, в процессе чего мигает зеленый свет. После того как истечет время задержки прибор включается и работает, как и прежде.

В случае если прибор попеременно моргает красным и зеленым светом, это говорит о принудительном отключении прибора при помощи тестирующей кнопки. При этом необходимо произвести нажатие на нее еще один раз и подержать в таком состоянии две секунды прибор снова заработает, при этом загорится желтая лампочка.

Устройство защиты УЗМ-50МД УХЛ4

НАЗНАЧЕНИЕ

Устройство защиты многофункциональное УЗМ-50МД (далее Устройство) предназначено для:

отключения оборудования при выходе значения напряжения в однофазных сетях за установленные параметры;
защиты оборудования (в квартире, офисе и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети двигателей, пускателей (и т.д.), тем самым предотвращая выход оборудования из строя и его возможное возгорание;
защиты от дуговых явлений (искрения, тлеющих разрядов) в электропроводке;

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

После подачи напряжения устройство выдерживает время перехода в режим готовности (5 секунд). При этом индикация не работает. Если напряжение питания находится в допустимых пределах, то индикатор («норма/авария») начинает мигать зеленым цветом, указывая на отсчёт выдержки времени включения (по умолчанию 10 секунд). После чего, нагрузка подключается к сети питающего напряжения. При этом индикатор «норма/авария»загорается зеленым цветом, а индикатор «реле/дуга» желтым. Возможно ускорить процесс включения нагрузки вручную, путём нажатия на кнопку ручного управления. При аварийном отключении, включение реле происходит автоматически после восстановлении сетевого напряжения до установленного после отсчета времени задержки включения нагрузки (10 секунд или 6 минут). В аварийном режиме Устройство не позволяет подключить нагрузку в ускоренном режиме.

В рабочем режиме Устройство контролирует напряжение питающей сети и параметры сети подключенной нагрузки. При появлении в сети высоковольтных импульсов напряжения встроенный варистор шунтирует их до величины безопасной для оборудования. При отклонении напряжения сети от заданных порогов срабатывания начинается отсчет задержки отключения нагрузки (0,2 с для верхнего порога и 10 секунд для нижнего порога срабатывания). После окончания отсчета нагрузка отключается от сети. Если в процессе отсчета напряжение сети вернется в заданные пороги, отсчет времени сбросится и отключение нагрузки не произойдет.

При обнаружении в цепи признаков искрения/дуги с продолжительностью, превышающей безопасные параметры работы, Устройство произведет аварийное отключение нагрузки. При этом индикатор «норма/авария» и индикатор «реле/дуга»загорятся красным цветом. Через 30 секунд после срабатывания Устройство осуществляет попытку повторного включения нагрузки. Если в течение 20 минут после включения устройство снова обнаружит признаки искрения, то отключение нагрузки произойдет на 4 минуты. При обнаружении искрения в течении 20 минут после второго включения Устройство отключает нагрузку до устранения аварии. Повторное включение нагрузки в данном случае возможно только при нажатии кнопки ручного управления.

Временя задержки повторного включения имеет 2 фиксированных значения — 10 секунд или 6 минут

ОСНОВНЫЕ ОСОБЕННОСТИ

Защита сетей от дуговых явлений (искрение, тлеющий разряд);
Возможно применение в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ;
Не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.);
При кратковременных (менее 0.5с) провалах сетевого напряжения, не отключает нагрузку;
Номинальный ток коммутации 63А
Двухпороговая защита от перенапряжения(задержка срабатывания): >265В/(0,2с), >300В ±15%/(20мс)
Двухпороговая защита от снижения напряжения /(задержка срабатывания): < 165В/(10с) и <80В±10%/(100мс)
Встроенная варисторная защита от импульсных скачков сетевого напряжения
Фиксированная программируемая задержка повторного включения — 10 секунд или 6 минут

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе и представляет собой реле контроля напряжения с мощным электромагнитным реле на выходе и варисторной защитой. Устройство устанавливается на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания защищаемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжное закрепление проводов с суммарным сечением проводников до 35мм2.

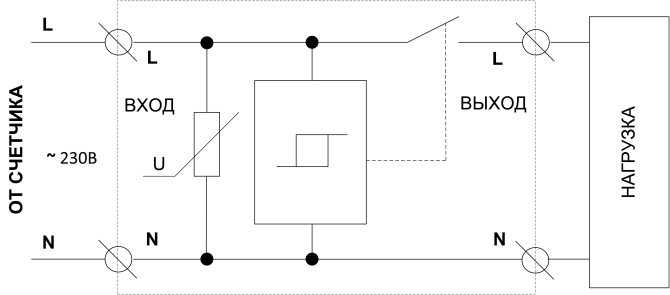

СХЕМА ПОДКЛЮЧЕНИЯ

ВНИМАНИЕ! При срабатывании устройства разрывается только фазный провод. Нулевой провод N проходит на сквозь для удобства монтажа и не коммутируется

ГАБАРИТНЫЕ РАЗМЕРЫ

Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»).

Конструкция и технические характеристики

Электромагнитное реле и схема защиты помещены в пластмассовый корпус, на верхнюю часть которого вынесены входные клеммы (L — фаза и N — земля), а на нижнюю — выходные (U — фаза и N — земля). Они предназначены для качественного зажима кабеля площадью поперечного сечения до 30 кв. мм.

На передней панели располагаются индикаторы, показывающие нормальный режим работы или аварию при недопустимых значениях напряжения. Желтый цвет другого индикатора свидетельствует о нормальной работе электромагнитного реле. На корпусе расположена кнопка, включающая тестовый режим. Он применяется для проверки и настройки устройства. Чтобы настроить значения нижнего и верхнего пределов напряжения, необходимо использовать специальные регуляторы на лицевой панели аппарата.

Управление устройством осуществляется при помощи контроллера типа PIC12F683, который работает постоянно. Реле рассчитано на работу при напряжении 430 В на протяжении длительного времени. Элементы схемы защиты и управления на плате представлены в виде SMD-деталей. Размеры прибора составляют 83х35х63 мм. Основные технические характеристики аппарата следующие:

Максимальное значение тока при коммутации: 63 А.
Уровень защиты от перегрузок и скачков напряжения: двухпороговая.
Варисторная защита от импульсных скачков.
Наличие дистанционного управления.
Напряжение питания: от 36 до 430 В.
Рекомендуемые пороги: от 175 до 260 В.
Возможность ограничения значения напряжения при токе в 100 А: < 1,2 кВ.
Энергия поглощения одиночного импульса (10/1000 мкс): 200 Дж.
Максимальное значение тока поглощения при импульсах (8/20 мкс): при одиночном — 8 кА, а при повторяющихся — 6 кА.
Время срабатывания: не более 25 нс.
Настройка порога отключения потребителей при повышении значения напряжения: 240, 250, 255, 260, 265, 270, 275, 280, 285, 290 В.
Ускоренное отключение потребителей при критических напряжениях при высоких и низких порогах: 80 и 300 В соответственно.
Настраиваемый порог, при понижении напряжения: 210, 190, 175, 160, 150, 140, 130, 120, 110, 100 В.
Частота тока питания: 50 Гц.
Мощность, потребляемая при работе устройства: 1,5 Вт.
Максимальные ток нагрузки и мощность: 80 А и 14,5 кВт.
Ток короткого замыкания: 4,5 кА.
Задержка повторного включения: выбор пользователя (10 с или 6 мин).
Значение задержек отключения по верхнему и нижнему значениям напряжения, а также при критических нижнему и верхнему порогам: 20 мс, 100 мс, 10 с и 0,2 с соответственно.
Площадь поперечного сечения проводов, подключаемых к устройству: от 0,5 до 25 кв. мм.
Рабочие температуры: от -25 до +55 градусов по Цельсию.
Срок эксплуатации: не менее 10 лет.
Производитель: Россия.

Кроме того, УЗМ-51М обладает низким значением сопротивления, что способствует отличному прохождению через него электричества. Настройка значений пределов отключения производится быстро и просто. В аппарате устанавливается предохранитель заводского производства на 220 В, который не следует заменять другим номиналом. Инструкция УЗМ-51М написана понятно и на русском языке.

Устройство защиты многофункциональное УЗМ-50Ц

КОНСТРУКЦИЯ УЗМ-50Ц

Устройство представляют собой реле контроля напряжения с мощным встроенным реле на выходе, дополненное варисторной защитой. Устанавливается на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 25мм². На лицевой панели расположены: кнопки управления «+» и «-», двухцветный зелёный/красный светодиод (далее-СД) «норма/авария», жёлтый светодиод (далее-СД) «реле», трёхразрядный семисегментный индикатор для отображения информации.

ПРИНЦИП РАБОТЫ УЗМ-50Ц

При подаче питания устройство начинает контроль сетевого напряжения. Если напряжение сети находится между заданными в настройках значениями верхнего Umax и нижнего Umin порогов срабатывания начинается отсчет времени автоматического повторного включения (АПВ). При этом на индикаторе отображается время в секундах до подключения нагрузки (оборудования) к сети. В процессе отсчета времени АПВ на дисплее периодически появляется индикация «ton». Если до окончания отсчета времени АПВ напряжение сети не выйдет за установленные пороги срабатывания, то по окончании отсчета произойдет подключение нагрузки к сети.

Затем устройство переходит в режим отображения текущего значения напряжения сети, а на индикаторе отобразится знак «U» в течение 1с, затем устройство отобразит текущее значение напряжения сети. Для перехода в режим индикации тока нагрузки необходимо однократно нажать кнопку «-», на индикаторе появится знак «А» в течение 1с, затем устройство отобразит текущее значение тока. Для перехода в режим индикации потребляемой мощности необходимо однократно нажать кнопку «-», на индикаторе отобразится знак «Р» в течение 1с, затем устройство отобразит текущее значение мощности. При нахождении в режиме отображения напряжения, тока или мощности на дисплей с периодичностью 10 секунд на 1 секунду выводится символ выбранного режима отображения (U, A или P).

Кнопка «+» используется для включения или отключения нагрузки без выдержки времени. При нажатии на кнопку «+» изменится состояние контакта реле включено/выключено. Если реле выключено вручную, то сброс и повторная подача питание не приведут к автоматическому включению нагрузки к сети. При выключенном реле на индикаторе с периодичностью в 10 сек. отображается «OFF» в течение 1секунды, и текущее значение входного напряжения.

При работе Устройство осуществляет непрерывный контроль сетевого напряжения и значения мощности потребляемой нагрузкой.

При выходе напряжения сети за установленные пороги срабатывания, устройство отсчитывает задержку срабатывания (табл.1). Если длительность аварии по напряжению сохраняется более соответствующей задержки срабатывания, происходит отключение нагрузки от сети. На дисплее отображается «U.Er» на время 1сек., устройство автоматически переходит в режим отображения измеряемого напряжения. После нормализации напряжения устройство подключает нагрузку, после отсчета времени АПВ. Если в процессе отсчета времени АПВ напряжение сети повторно выйдет за заданные пороги срабатывания, отсчет времени АПВ сбросится.

При напряжении сети ниже 80В, на индикаторе отображается .

Если в процессе работы устройства мощность, потребляемая нагрузкой, превысит установленный порог срабатывания, устройство перейдет в режим отображения мощности «Р» и начнет отсчёт времени отключения нагрузки. В процессе отсчета времени отключения нагрузки светодиод «норма/авария» горит красным и дважды мигает зелёным. Если превышение допустимой мощности сохранится до окончания отсчета времени, устройство отключит нагрузку от сети и начнет отсчет времени включения равный значению времени отключения («t. P», устанавливается в настройках устройства). В процессе отсчета СД «норма/авария» горит зелёным и дважды мигает красным, при этом на индикаторе на 1сек. отображается «ton». Если после включения реле превышение потребляемой мощности сохраняется, повторно начинается отсчёт времени «t. P», при этом время включения «t. P» в следующем цикле увеличивается на это же время «t. P».

С целью уменьшения пусковых токов при включении ёмкостных нагрузок включение встроенного силового реле происходит при нулевом сетевом напряжении (переходе сетевого напряжения через ноль).

При работе Устройство осуществляет запись в энергонезависимую память значений минимального и максимального напряжения сети, максимальной мощности потребляемой нагрузкой, а также количества отключений нагрузки по каждому типу аварии.

Принцип работы

После того как напряжение подано на защитное устройство, происходит задержка по времени в течение 5 секунд, а индикаторы находятся в выключенном состоянии. В случае нормального состояния напряжения, индикатор в этот период начинает моргать зеленым цветом, а дисплей показывает остаток времени до включения устройства. По окончании временной задержки нагрузка подключается к питающему напряжению, а зеленый светодиод перестает мигать и горит постоянно.

Если в период задержки и отсчета времени напряжение выйдет за нормативные рамки срабатывания, то отсчет прекратится и будет сброшен. На индикаторе вместо зеленого появится красный цвет, а на дисплее высветится величина напряжения в данный момент.

В обычном рабочем состоянии УЗМ-50Ц осуществляет постоянный контроль напряжения. Если в сети внезапно появляются высоковольтные импульсы, в действие вступает варистор, шунтирующий их до безопасного значения. В случае выхода питающего напряжения за рамки установленных порогов, начинается отсчет временной задержки до срабатывания прибора. Для верхнего предела она составляет 0,2 с, а для нижнего – 10 с. Если за это время напряжение не придет в норму, нагрузка будет отключена от сети.

Схема подключения

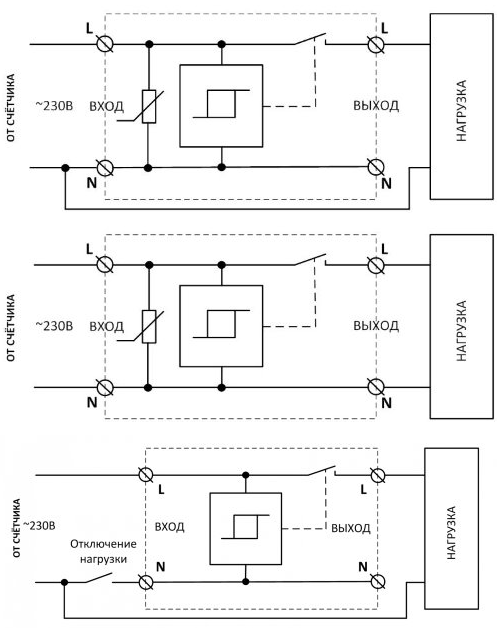

Три возможные схемы подключения искро-дугозащитного УЗМ представлены ниже:

Ничего сложного здесь нет. Просто пропускаете через устройство ноль и фазу. Кстати, по двум схема ноль вообще достаточно только подвести на верхнюю клемму прибора, чтобы обеспечить его работу.

Проходить через реле и разрываться внутри, будет только фаза.

Если авария была кратковременной и параметры сети восстановились, то после первого срабатывании, УЗМ 51МД по истечении 30 секунд самостоятельно включит электричество.
Тем самым, будут спасены все продукты в холодильнике от порчи, трубы отопления от размораживания, а рыбки в аквариуме от мучительной смерти.

Если же ситуация повторится, то аппарат вновь сработает. Только имейте в виду, что такое повторное включение через 30 секунд происходит разово.

При повторном срабатывании, реле выключается уже на 4 минуты. А если было тройное обнаружение дуги, дальнейшее включение можно сделать только вручную, нажав на соответствующую кнопку.

Кстати, в этом есть существенное противоречие с правилами. Согласно п.8.2.2 ГОСТ 62606, любой аппарат защиты от искрения должен иметь механизм свободного расцепления.
То есть, получается что никакого автоматического включения, вообще не должно быть предусмотрено.

В инструкции по эксплуатации к УЗМ говорится совсем другое:

Связано это все конечно же со второй его функцией — реле напряжения. Многофункциональность не всегда бывает полезной, а скорее наоборот.

Она отрицательно влияет на основную защиту и провоцирует нарушение правил. В аппарате от фирмы Эколайт, рассмотренном ниже, никаких повторных включений и близко не предусмотрено, хотя он тоже спасает от перенапряжений.

Нет подобной функции АПВ и у известных зарубежных брендов.

Инструкция по эксплуатации УЗМ-51МД — скачать.

Что такое УЗМ

В настоящее время многие квартиры и частные дома буквально насыщены всевозможной электроникой и оборудованием. В связи с этим, возрастает и вероятность их повреждения в случае каких-либо отклонений от нормативного значения напряжения.

Поэтому основное назначение УЗМ будет следующим:

Отключение питания в случае чрезмерного повышения или понижения напряжения. В обоих случаях может серьезно пострадать бытовая техника, а тонкая электроника сразу же выходит из строя. Когда параметры напряжения восстанавливаются, подключение питания возобновляется автоматически.
Сглаживание кратковременных импульсных скачков напряжения, возникающих при включении в другие сети, расположенные рядом, отдельных видов мощного оборудования – сварки, электродвигателей и т.д.
Некоторые модели, отмеченные маркировкой МД, могут отслеживать наличие искрения в проводке и своевременно отключать питание при возникновении аварийных ситуаций.

Использование многофункциональных устройств существенно увеличивает сроки эксплуатации проводки и устройств, подключенных к ней. УЗМ можно не устанавливать при наличии стабилизатора на входе. Стабилизирующие устройства эффективно сглаживают все недостатки, но и стоят они значительно дороже по сравнению с реле напряжения.

Схемы подключения устройства защиты УЗМ51М

Монтаж прибора стандартный: в общую линейку на рейки DIP 35 мм с помощью быстозажимных фиксаторов.

Никаких ограничений по взаимному размещению для УЗМ нет: ни температурных, ни монтажных.

Подключение в однофазную сеть осуществляется следующим образом:

фазная линия подводится к контактам «L» вход (IN) и выход (OUT);
фиксация производится с помощью трех типов отверток, с одинаковой степенью надежности;
нулевая линия «N» может подключаться тремя способами:
- одностороннее подключение к любому контакту «N»;
- сквозное подключение с обеих сторон, как в обычном автомате защиты;
- подключение с принудительным размыканием линии «N» на входе, для ручного отключения УЗМ по признаку «отсутствует нуль».

Подключение в трехфазную сеть (применяются три устройства):

фазные линии подводятся к контактам «L» вход (IN) и выход (OUT), как и при однофазном подключении;
нулевая линия «N» подключается односторонне, на входную сторону автоматов УЗМ.

Назначение УЗМ-51МД

Сокращенное название УЗМ расшифровывается как устройство защитное многофункциональное, а символ «Д» в маркировке означает возможность защиты от искрения при возникновении электрической дуги.

Прибор выполняет стандартную защитную функцию во время скачков и перепадов напряжения в однофазных электрических сетях. Наличие варистора позволяет справляться с импульсными перенапряжениями, возникающими под влиянием мощного оборудования, расположенного поблизости. Таким образом, вся работа устройства состоит в защите электроприборов и оборудования, предотвращении возгорания, переходящего в пожар.

Основные свойства УЗМ являются следующие:

Защищает домашние и другие сети от негативных явлений, связанных с искрением и электрической дугой.
Может использоваться в сетях с любой конфигурацией, с различными схемами подключения, при наличии или отсутствии заземления.
Выполняет собственные задачи и не может служить заменой обычным защитным устройствам – автоматам, УЗО и другим.
Не реагирует на кратковременные провалы напряжения, продолжающиеся не более 0,5 секунды. В таких случаях нагрузка не отключается и остается в работе.
Защита от перенапряжений и провалов напряжения в двух уровнях с соответствующими задержками по времени.
Наличие варисторной защиты позволяет эффективно бороться с импульсными скачками напряжения.
Возможность настраивать задержку включения на требуемый промежуток времени.
