Предохранители

Номинальный ток — предохранитель

Номинальные токи предохранителей следует выбирать наименьшими по расчетным токам нагрузки соответствующих участков сети.

Номинальный ток предохранителя выбирается по каталогу, исходя из уже известного номинального тока вставки. Вставки на 15 а могут быть заряжены в предохранители типа ПР-2 ( именно они установлены на щите 380 в, как указано на рис. 5 а) на 60 и 15 а. Из рис. 5, а, однако, следует, что на нем установлены предохранители на 100 а.

Номинальный ток предохранителя ограничивается его нагревательной способностью. При длительном прохождении этого тока через предохранитель корпус предохранителя не перегревается. Номинальный ток предохранителя должен быть не меньше максимального значения номинального тока плавкой вставки, используемой с данным предохранителем.

Номинальные токи предохранителя и плавкой вставки / в не должны быть меньше расчетного тока цепи.

Номинальный ток предохранителей, защищающих трансформатор со стороны низшего напряжения, должен соответствовать номинальному току трансформатора.

Номинальный ток предохранителя должен быть меньше пускового тока примерно в 2 5 раза или в 1 6 — 2 8 раза больше номинального. Но даже при защите двигателей с фазным ротором, когда предохранитель может быть выбран на ток, близкий к номинальному; такая защита менее чувствительна к небольшим перегрузкам, чем тепловые реле.

Номинальный ток предохранителя, указанный на нем, равен наибольшему из номинальных токов плавких вставок, предназначенных для данной конструкции предохранителя.

Характеристики плавких предохранителей.

Номинальный ток предохранителя должен быть больше, чем действующее значение протекающего через него в нормальном рабочем режиме тока. Из-за этого иногда необходимо снижать нагрузочную способность преобразователя по сравнению с нагрузочной способностью, определенной по параметрам тиристоров: в этих случаях не удается получить полного использования тиристоров по току.

Технические данные предохранителей выхлопного типа ПВТ-104.

Номинальный ток предохранителя 1Ном — / ном уст, где / ном.

Структурная схема выбора высоковольтных предохранителей.

Номинальные токи предохранителей в цепях к ТН не выбираются.

Номинальный ток токоотраничивающего предохранителя следует выбирать таким, чтобы токо-временная характеристика плавления пересекала характеристику теплового перегрузочного р-еле ( рис. 12 а) не: менее чем на 6-кратной величине для открытых электродвигателей и не менее чем на 8-кратной величине для закрытых электродвигателей. Однако для защиты теплового элемента теплового реле в обоих случаях необходимо, чтобы максимальная величина не превышала 10-кратной величины номинального тока электродвигателя при 15 сек. Этот диапазон для эксплуатации — предохранителя весьма узок и требует, чтобы номинальные токи предохранителей были выбраны с учетом координации с каждым тепловым элементом перегрузочного реле. Кроме того, для координации с характеристикой реле наклон токо-временной характеристики плавления предохранителя должен быть как можно круче.

Выбор плавких вставок предохранителей и расцепителей автоматических выключателей

Номинальные токи плавких вставок предохранителей и расцепителей автоматических выключателей, служащих для защиты отдельных участков сети от токов короткого замыкания и перегрузок, следует выбирать по возможности минимальными, но не меньшими расчётного тока нагрузки защищаемой линии

где Iвс — номинальный ток плавкой вставки предохранителя;

Iа — номинальный ток расцепителя автоматического выключателя,

Iр — расчётный ток линии.

При этом допустимая длительная нагрузка на провода в сетях должна составлять не менее 125% номинального тока защитного аппарата.

В сетях, не требующих защиты от перегрузки, защитные аппараты должны иметь по отношению к допустимым длительным токовым нагрузкам на провода следующую кратность:

номинального тока плавких вставок предохранителей — не более чем в 3 раза;

номинального тока расцепителей автоматов — не более чем в 1,5 раза.

Для защиты линий, подводящих ток к отдельным короткозамкнутым электродвигателям, номинальный ток плавкой вставки предохранителя выбирается из условий:

In — пусковой ток электродвигателя, который равен номинальному току электродвигателя, умноженному на кратность пускового тока

где Iн — номинальный ток электродвигателя;

к — кратность пускового тока, принимаемая по каталожным данным.

Для защиты линии, питающей несколько электродвигателей, плавкая вставка выбирается из условий:

где ΣIн — сумма расчётных токов всех одновременно работающих электродвигателей, равная расчётному току в линии;

Iннд — расчётный ток наибольшего по мощности электродвигателя из числа работающих;

Iпнд — пусковой ток наибольшего по мощности электродвигателя.

При этом обязательно должно соблюдаться следующее условие:

Автоматические выключатели всех типов должны выбираться по расчётному току защищаемой линии.

Аппараты защиты располагают по возможности в таких доступных местах, в которых исключена возможность их механического повреждения.

Аппараты защиты нужно устанавливать там, где сечение проводника уменьшается (по направлению к местам потребления электроэнергии), или там, где это необходимо по условиям защиты, непосредственно в местах присоединения защищаемого проводника к питающей линии.

При защите сетей предохранителями последние устанавливаются:

а) на всех нормально незаземлённых полюсах или фазах;

б) в нулевых и нейтральных проводниках двухпроводных линий, и нормальных помещениях с сухими плохо проводящими полами (в жилых, конторских, учебных, лечебных, торговых и складских помещениях).

В нулевых и нейтральных проводниках двухпроводных ответвлений от этажных щитков на лестничных клетках жилых зданий установка предохранителен не требуется.

Запрещается устанавливать предохранители в нулевых и нейтральных проводниках трёх- и четырёхпроводных линий и в нулевых проводниках двухпроводных линий, где требуется заземление.

При защите сетей автоматическими выключателями максимальные расцепители должны устанавливаться во всех нормально незаземлённых фазах или полюсах.

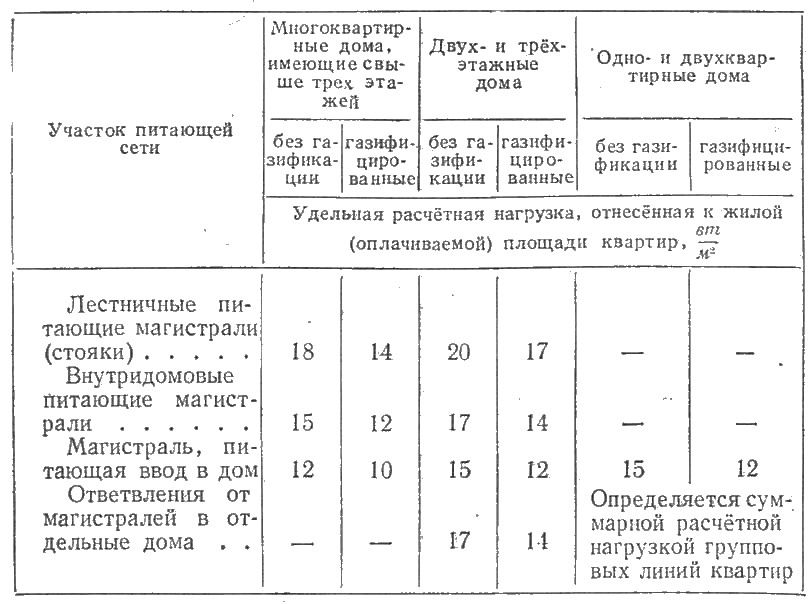

Удельные расчётные нагрузки для осветительной сети и бытовых электроприборов

Примечание. Нормы таблицы учитывают осветительную и бытовую нагрузку квартир, а также осветительную нагрузку лестниц и проходов с соответствующими коэффициентами спроса.

Коэффициенты спроса (кс) для осветительных нагрузок по группам потребителей

Коэффициенты спроса (кс) и коэффициенты мощности (cos φ) по группам силовых токоприёмников

Значения коэффициента с

Коэффициент с зависит от рода тока, напряжения сети и материала проводника

Справочные данные по предохранителям

Одним из элементов слаботочной защиты в выходных цепях источников питания и устройствах управления являются предохранители. При повышении уровня тока или напряжения в нагрузке выше предусмотренного, предохранители срабатывают, размыкая цепь питания «в обрыв» или представляя в этой цепи очень большое сопротивление току. Как элементы электронных конструкций эти приборы появились тогда же, когда «родились» все пассивные радиоэлементы. Сегодня плавкие вставки предохранителей представляют собой сверхбыстродействующие конструкции для защиты от короткого замыкания силовых полупроводников, в частности тиристоров, GТО и диодов. Благодаря своим конструктивным особенностям эти элементы устойчивы к переменным нагрузкам. При соблюдении постоянного времени в цепи короткого замыкания плавкие вставки предохранителей применяются в цепях постоянного и переменного тока.

Разные производители (в основном зарубежные) выпускают сегодня широкий спектр приборов-предохранителей на основе плавких вставок, что называется, «на любой вкус и цвет». Благодаря характеристике сверхбыстродействия некоторые серии плавких предохранителей, например фирмы Sitron (3NЕ3.2, 3NЕ3.3, 3NЕ4.1, 3NЕ8.0, 3NЕ8.7 ), обладают классом защиты аR (защита полупроводников при токах определенной кратности). Серия 3NЕ1-3NЕ0 на номинальные токи 16-630 А имеет класс защиты gR (защита полупроводников при токах любой кратности).

Такие предохранители применимы как для защиты проводов (защиты от перегрузки и короткого замыкания), так и для защиты полупроводниковых элементов, микросхем стабилизаторов, усилителей радиопередатчиков. Их перегрузочная характеристика согласируется условиями работы промежуточных звеньев преобразователей напряжения (U- преобразователей).

Ни один электронный узел, будь то силовой агрегат или источник питания, не обходится без предохранителя-элемента защиты от пожара и удара электрическим током. Характеристики некоторых популярных типов предохранителей, представленные в табл. П.1-П.7., помогут легко подобрать аналоговые замены предохранителей в случае ремонта и окажут практическую помощь в конструировании радиоэлектронной техники.

Приборы отечественного производства

Таблица П.1. Предохранители с плавкими вставками отечественного производства до 10А

Наименование	Предельный ток, А	Наименование	Предельный ток, А
ВП1-1	0,25-5	ВПБ6-38	4
ВП1-2	0,25-5	ВПБ6-39	5
ВП2Б-1В	0,25-8	ВПБ6-40	6,3
ВП3Б-1В	1-8	ВПБ6-41	8
ВП3Т-2Ш	3,15-10	ВПБ6-42	10
ВП4-1	0,5	ВПБ6-5	0,5
ВП4-2	0,75	ВПБ6-7	1
ВП4-3	1	ВПМ2-М1	0,1-0,5
ВП4-4	2	ВТФ-6	6
ВП4-5	3,15	ВТФ-10	10
ВП4-6	3,5	ПК-30	0,15-2
ВП4-7	4	ПК-45	0,15-5
ВП4-8	0,1	ПЦ-30	1-5
ВП4-9	0,16	ВПТ6-1	0,16
ВП4-10	0,2	ВПТ6-2	0,25
ВП4-11	0,25	ВПТ6-3	0,315
ВП4-12	0,315	ВПТ6-4	0,4
ВП4-13	0,4	ВПТ6-5	0,5
ВП4-14	1,25	ВПТ6-6	0,63
ВП4-15	1,6	ВПТ6-7	1
ВП4-16	5	ВПТ6-8	1,25
ВП4-17	0,63	ВПТ6-9	1,6
ВП4-18	2,5	ВПТ6-10	2
ВПБ6-1	0,16	ВПТ6-11	3,5
ВПБ6-2	0,25	ВПТ6-13	5
ВПБ6-10	2	ВПТ6-15	0,25
ВПБ6-11	3,15	ВПТ6-18	0,5
ВПБ6-12	4	ВПТ6-19	2
ВПБ6-13	5	ВПТ6-20	1
ВПБ6-23	2	ВПТ6-26	5
ВПБ6-24	3,15	ВПТ6-28	0,25
ВПБ6-25	4	ВПТ6-31	0,5
ВПБ6-26	5	ВПТ6-33	1
ВПБ6-36	2	ПВД-1	4/6,3
ВПБ6-37	3,15

Таблица П.2. Предохранители отечественного производства, рассчитанные на рабочий ток свыше 15А

Наименование	Предельный ток, А
ПВД-2	16/25
ППН-35	35
ДВП4-2	12/16
ДВП4-2В	25
ПН2-100	31,5/40/50/63/80/100
ПН2-250	80/100/125/160/200/250
ПН2-400	250/315/355/400
ПН2-630	315/500/630
ПНБ-5М 380/400	250
ПР-2/220В	60
ПРС-25-10	10
ПРС-25-16	16
ПРС-25-20	25

Приборы зарубежного производства

Кроме плавких предохранителей, принцип действия которых основан на перегорании легкосплавного проводника при превышении расчетного тока, различают термопредохранители, которые разрывают электрическую цепь при превышении температуры нагрева их корпуса (пропорционально прохождению в цепи тока). По сравнению с плавкими, термопредохранители еще более инертны и их применение в электронных приборах весьма специфично, однако некоторые типы термопредохранителей могут конкурировать по эффективности с плавкими вставками (особенно при большом значении тока в цепи).

Как рассчитать диаметр провода для предохранителя?

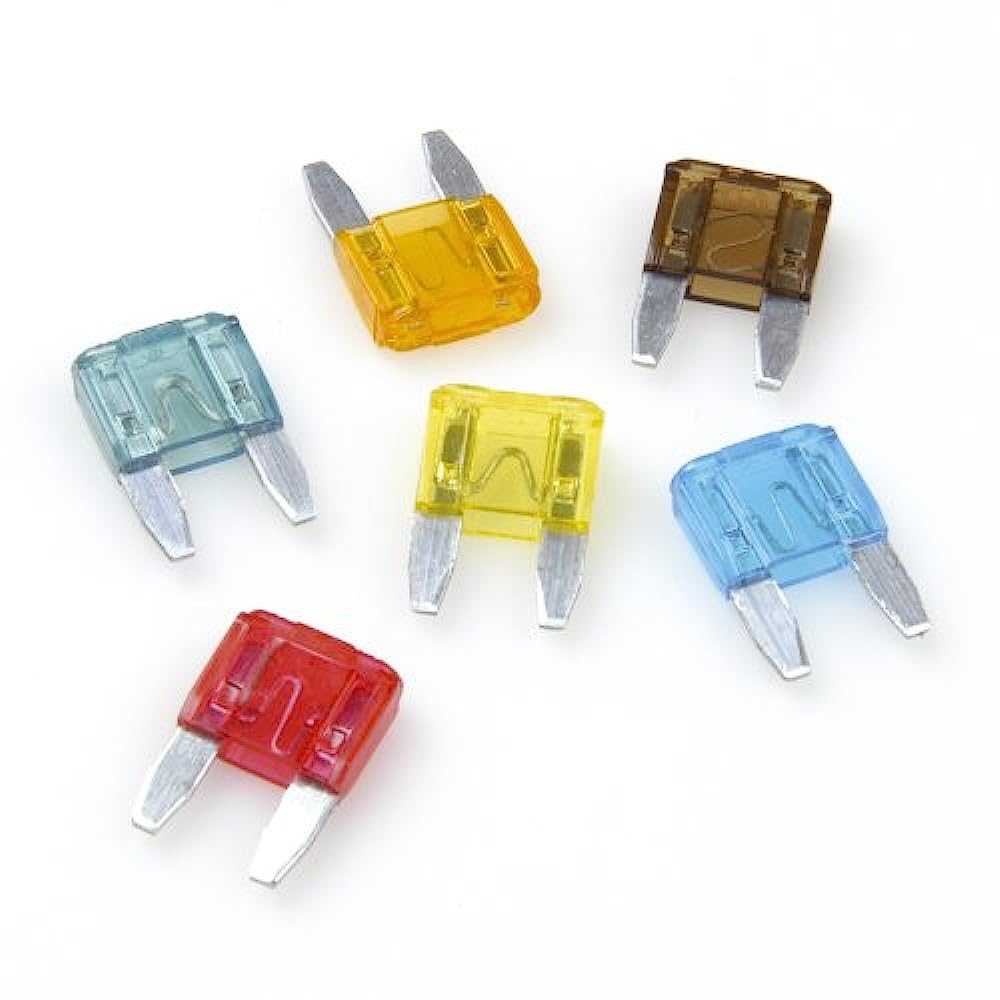

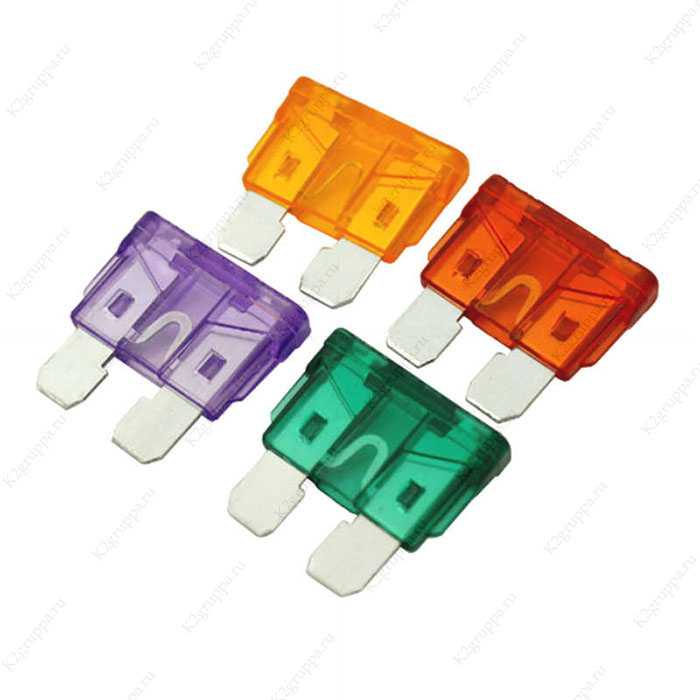

В современных электроприборах повсюду встречаются предохранители, или если говорить «по научному» — плавкие вставки. Они обеспечивают защиту сети и собственно самого прибора от коротких замыканий или перегрузки. Конструкция плавких вставок самая разнообразная, как и размеры.

Номинальные токи и напряжения на которые выпускаются предохранители соответствуют стандартным значениям. От величины номинального напряжения предохранителя зависят его габаритные размеры, а именно длина, чем выше номинальное напряжение предохранителя тем больше расстояние между контактами.

Номинальный ток определяется сечением проволоки внутри предохранителя.

Хотя в более дорогих устройствах уже можно встретить и самовосстанавливающиеся электрические предохранители, большинство приборов по-прежнему оснащены обычными предохранителями.

Общие понятия, знакомство с предохранителями трубчатой конструкции

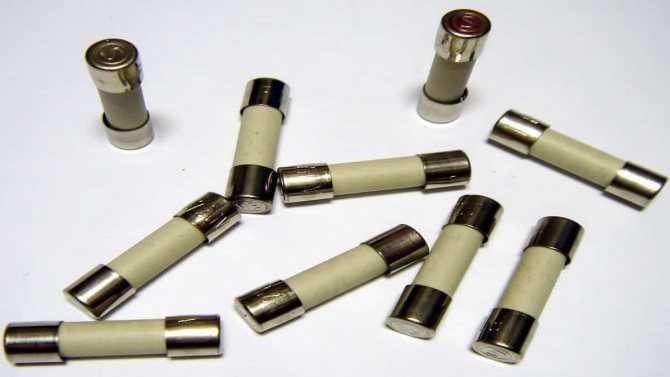

Наиболее распространенные предохранители это так называемые, трубчатые. Они представляют из себя керамическую или стеклянную трубку с металлическими контактами-чашками с торцов. Эти чашки соединены между собой проволокой, сечение которой, как уже говорилось, определяет номинальный ток предохранителя. Этот ток указывается на трубке или одной из контактных частей предохранителя. Например: F0,5A – это значит, что данный предохранитель рассчитан на ток 0,5 ампера.

На электрических принципиальных схемах предохранитель обозначается прямоугольником с проходящей через него прямой линией. Рядом с условным графическим обозначением указывается его позиционное обозначение, например F1 (F – fuse, предохранитель по-английски); и если это не загромождает схему — номинальный ток, например 100 mA.

Принцип работы предохранителя предельно прост. При протекании по проволоке, соединяющей контакты предохранителя, номинального тока, эта проволока разогревается до температуры около 70 ˚С. А вот при превышении тока, проволока разогревается сильнее, и при превышении температуры плавления – расплавляется, т.е. перегорает. Именно по этой причине предохранители еще называют – плавкими или плавкой вставкой. Чем выше ток, тем быстрее нагрев, тем быстрее происходит расплавление, а соответственно и перегорание предохранителя.

Таким образом все плавкие вставки работают на одном и том же принципе – превышение тока в цепи вызывает перегрев и расплавление проволоки внутри предохранителя и как следствие отключение этой цепи от источника питающей сети.

Существует две основных причины перегорания плавких вставок: броски напряжения питающей сети и возникшая неисправность внутри самого электроприбора.

Проверка предохранителя, индикатор неисправности предохранителя

Проверить плавкую вставку можно любой «прозвонкой» или тестером. Задача состоит в том, чтобы убедиться, что цепь предохранителя цела и способна проводить электрический ток.

Проверять предохранитель, во избежание поражения электрическим током, допускается только при отключенном электроприборе!

Кроме этого можно купить или самостоятельно изготовить индикатор перегорания предохранителя, который уведомит вас о том, что предохранитель перегорел.

Схема такого устройства чрезвычайно проста и представлена на следующем рисунке.

Индикатор не светится, если предохранитель исправен, и светится в случае его перегорания.

Индикатор не светится если нагрузка отключена.

Такой схемой очень удобно дополнять блоки питания собственного изготовления.

Немного изменив (упростив) схему можно получить индикатор перегорания предохранителя на неоновой лампе, хотя она и не так эффективно смотрится как светодиод.

Подбор предохранителя по номинальной мощности электроприбора

После проверки предохранителя и определения, что он вышел из строя, необходимо его заменить. А для этого надо узнать его номинал, чтобы выполнить правильную замену.

Если вам известна мощность потребляемая электроприбором, обычно она указывается на шильде прибора, вы можете самостоятельно рассчитать номинальный ток предохранителя по следующей формуле:

Iном = Рмакс / Uном

Номинальный ток (Ампер) равен частному от максимальной мощности (Ватт) электроприбора деленной на номинальное напряжение сети (Вольт).

Например, сгорел предохранитель в телевизоре, разобрать, что указано на корпусе предохранителя, его номинал, не представляется возможным, но на шильде телевизора указана мощность потребления 150 ВА.

Предохранители переменного тока в цепях постоянного тока

Для примера, с учетом указанного выше, проверим, можно ли применить какой-либо конкретный предохранитель в цепи постоянного тока. Приведенная ниже информация относится к прямоугольным предохранителям стандартной серии на 660, 690, 1000 и 1250 В переменного тока. Причем в их каталоге не сообщается о том, могут ли они использоваться в цепях постоянного тока. Тем не менее эти предохранители допустимо применять в цепях с постоянным напряжением. Однако для этого нужно провести определенный проверочный расчет.

Отключающая способность предохранителей зависит от сочетания:

максимального приложенного постоянного напряжения;
постоянной времени цепи L/R;
минимального предполагаемого тока короткого замыкания I_pmin цепи;
преддугового интеграла I2t выбираемого предохранителя.

Пример расчета

Исходная информация (рис. 4):

Используется предохранитель 170M6149 со следующими параметрами: 1100 A, 1250 В AC, I2t — 575 000 A2с.
Прилагаемое напряжение E = 500 В DC.
Возможный ток короткого замыкания I_p = E/R = 500/16 = 31,3 кA.
Постоянная времени L/R = 40 мс (0,64/16).

Рис. 4. Условная схема рассчитываемой цепи

Расчет проводился в следующем порядке.

Шаг 1

График на рис. 5 показывает зависимость максимума приложенного напряжения постоянного тока от L/R с тремя уровнями тока I_p в качестве параметра.

Рис. 5. Зависимость максимума приложенного напряжения постоянного тока от L/R

Необходимо выбрать кривую 1, 2 или 3 выше точки пересечения известного напряжения и постоянной времени. Находим точку пересечения для прилагаемого напряжения 500 В и постоянной времени, равной 40 мс. Непосредственно выше этой точки пересечения находится кривая 2.

Если выше точки пересечения напряжения и постоянной времени нет никакой кривой, то нужно выбрать плавкий предохранитель с номиналом переменного напряжения более 1250 В.

Шаг 2

Для правильного применения предохранителя необходимо использовать коэффициент F, связывающий I2t с предполагаемым током срабатывания I_pmin. На рис. 6 показана зависимость коэффициента F от L/R. По параметру 2 (выбранной кривой 2) для постоянной времени L/R = 40 мс находим коэффициент F = 26,5.

Рис. 6. Определение промежуточного коэффициента F в зависимости от постоянной времени

Шаг 3

Для прилагаемого напряжения 500 В по пересечению с кривой номинального напряжения используемого предохранителя находим пиковое напряжение дуги при срабатывании предохранителя. Как видно из графика на рис. 7, для данного случая пиковое напряжение дуги при срабатывании предохранителя будет достигать значения 1900 В.

Рис. 7. Определение пикового напряжения дуги при срабатывании предохранителя

Шаг 4

Минимальный уровень тока (I_pmin) цепи должен соответствовать следующему условию:

I_pmin ≥ F × √I2t = 26,5 × √575 000 = 20 кА.

Проверка с конкретными параметрами цепи показала, что отключающая способность выбранного предохранителя достаточна при следующих основных условиях:

максимальное прилагаемое напряжение 500 В;
постоянная времени 40 мс (допустимо до 46 мс);
минимальный необходимый ток срабатывания Ip равен 20 кА (имеем для данной цепи 31,3 кА, что вполне соответствует условию);
пиковое напряжение дуги при срабатывании предохранителя 1900 В.

Следует помнить, что приведенная методика проверки применимости относится конкретно к прямоугольным предохранителям стандартной серии на 660, 690, 1000 и 1250 В переменного тока. Возможность использования в цепях постоянного тока других быстродействующих предохранителей необходимо уточнять в справочных данных соответствующих каталогов.

Таким образом, плавкие предохранители допускают работу в цепях как переменного, так и постоянного тока, но с существенной коррекцией максимально допустимых параметров, в частности напряжения. Однако не существует универсальной достоверной методики подбора предохранителя для постоянного тока, основанной на его параметрах для переменного тока. Поэтому производитель рекомендует в цепях постоянного тока применять специально разработанные для этого предохранители или предохранители, в справочных данных которых оговаривается возможность работы в режиме постоянного тока.

Назначение и принцип действия

Основная задача плавких предохранителей – защита электрической сети и электрооборудования от сверхтоков, возникающих при коротком замыкании или в результате критических перегрузок. При этом они обеспечивают бесперебойную работу защищаемых цепей в номинальном режиме.

В отличие от автоматического выключателя, часто применяемого в электротехнике, плавкая вставка срабатывает только один раз, после чего он подлежит замене. Однако срабатывает такое устройство со стопроцентной вероятностью, в то время как автоматика после многократного отключения может подвести. Именно поэтому для защиты дорогостоящего оборудования используют плавкие вставки. Не отказываются от применения этих защитных устройств и в силовых цепях.

Устройство и принцип защиты

В конструкции плавкого предохранителя есть два основных элемента: корпус (держатель) с контактами и плавкую вставку (рисунок 1). Строго говоря, только сочетание этих элементов можно называть предохранителем. Очень часто деталь плавкой вставки (особенно если она заменяемая) называют плавким предохранителем. В данной статье мы тоже иногда будем придерживаться этой традиции.

Рис. 1. Конструкция плавкого предохранителя

Рабочим элементом вставки является проводник из меди или сплава металлов. Благодаря этому плавкому элементу происходят отключения цепи в критических ситуациях.

В качестве плавкого элемента может быть одна или несколько медных проволок, пластина либо фигурная деталь. Эти проводники помещаются в жаропрочный корпус: стеклянный, керамический (рис. 2) или пластиковый. В зависимости от назначения, пространство вокруг плавкого элемента может быть заполнено кварцевым песком или окружено легкоиспаряющимся веществом, предназначенным для гашения электрической дуги.

Рис. 2. Керамические плавкие вставки

При прохождении номинальных токов через проволоку вставки, она незначительно нагревается, не достигая температуры плавления. Но в режиме короткого замыкания резко возрастает величина тока, что приводит к плавлению вставок. Это приводит к разрыву цепи.

Нагревание предохранителя происходит также при перегрузках, то есть в результате превышения номинального напряжения на защищаемом участке цепи. При достижении рабочих напряжений величины, называемой током отключения, температура плавкого элемента возрастает до точки плавления и цепь разрывается. После восстановления параметров цепи плавкую вставку необходимо заменить.

Плавкие вставки имеют некую инерционность срабатывания. При КЗ задержка незаметна, так как в этом случае плавкий элемент нагревается молниеносно.

Иначе обстоит дело в случаях с перегрузками. Для достижения температуры плавления требуется больше времени. Поэтому, чтобы повысить скорость срабатывания, элементам вставок придают специальную форму и нагружают их силами упругости (один конец пластины соединяют с растянутой пружиной).

В некоторых моделях под действием пружины наружу выходит штифт, называемый индикатором срабатывания (рисунок 3). Он выступает в роли указателя срабатывания и свидетельствует о том, что вставку надо менять.

Рис. 3. Строение плавкой вставки

Цифрами на рисунке обозначено:

I – патрон;
2 – плавкая пластина;
3 – шарики из олова;
4 – плавкая вставка;
5 – кварцевый песок;
6 – пружина;
7 – текстолитовая шайба;
8 – спусковой механизм указателя срабатывания;
9 – колпачок;
10 – ободок колпачка;
11 – указатель срабатывания;
12 – асбоцементная прокладка;
13 – цементная заливка.

В ряде случаев для увеличения скорости срабатывания используют вставки с параллельно натянутыми проволоками разных диаметров. Перегорание самой тонкой проволоки увеличивает нагрузку на остальные элементы, ускоряя их плавление.

С целью снижения перенапряжений в некоторых конструкциях вставок применяют проволоки с разными сечениями отдельных участков. При срабатывании такого предохранителя, первым перегорает участок с наименьшим сечением вставки. Если пары расплавленного металла спровоцируют в точке разрыва электрическую дугу, то перегорит участок с большим сечением.

Конструктивные особенности предохранителей можно узнать по их маркировке. К сожалению, время-токовые характеристики наносятся не на все типы изделий. Но модели, на которые нанесены буквенно-цифровые коды, можно легко классифицировать по их назначению.

Влияние перегрузок

Максимальный ток I_max, которому может подвергаться предохранитель, зависит от длительности и частоты импульсов перегрузки. По длительности перегрузки делятся на две категории:

перегрузки длительностью более 1 с;
перегрузки длительностью менее 1 с.

В таблице приведены основные рекомендации по определению максимально допустимого тока перегрузок I_max.

Таблица. Определение максимально допустимого тока перегрузок I_max
Частота случаев	Перегрузки (>1 с)	Импульсные нагрузки (<1 с)
Меньше одного раза в месяц	I_max < 80% × I_t	I_max < 70% × I_t
Меньше двух раз в неделю	I_max < 70% × I_t	I_max < 60% × I_t
Несколько раз в день	I_max < 60% × I_t	I_max < 50% × I_t

Примечания: I_max — максимальный ток перегрузки в цепи; I_t — ток плавления, соответствующий времени t длительности перегрузки.

Ток плавления берется из время-токовой характеристики предохранителя. Типичные примеры циклов нагрузки, включая токи перегрузки, приведены на рис. 8.

Рис. 8. Типичные примеры различных циклов нагрузки

Возьмем, для примера, предохранитель на 200 А, который 3–5 раз в день подвергается перегрузкам 300 A, каждая из которых длится по 5 с. Для данного типа предохранителя по время-токовой кривой находим, что ток плавления I_t, соответствующий времени длительности перегрузок 5 с, будет равняться 600 A. По таблице определяем, что для данного типа предохранителя максимальный возможный ток перегрузки равен 60% × 600 = 360 A.

Значит, этот предохранитель может выдерживать временные перегрузки до 360 A. Таким образом, выбранный плавкий предохранитель на 200 A, подвергающийся перегрузкам в 300 A в течение 5 с 3–5 раз в день, будет работать правильно.
