Электропроводка под старину в деревянном доме

Ретро проводка в деревянном доме.

Электропроводка на изоляторах сейчас очень популярна среди заказчиков. Это говорит о том, что ее эстетические свойства оценили по достоинству.

Что представляет такая ретро проводка? Это одножильные провода, специально скручены между собой. Они прокладываются открытым методом с помощью изоляторов, которые закреплены на стене или потолке. Следует учитывать то, что расстояние до поверхности, на которой закрепляется провод, не может быть меньше, чем сантиметр. Такое расстояние является абсолютной нормой по соблюдению пожарной безопасности.

Фото высоты изолятора.

Первый слой ретро проводки представляет собой изоляцию из винила. Верхний или второй слой — это хлопковая ткань, пропитанная специальным огнеупорным лаком. Бывает встречаются провода в оплетке и из стекловолокна. Дорогостоящие кабели имеют шелковую верхнюю изоляцию. Но на то они и дорогостоящие.

Фото изоляции ретро провода.

Кабель для ретро проводки должен быть изготовлен из меди и иметь сечение по линии освещения полтора миллиметра, а по розеточным линиям 2,5 мм. Для розеток, от которых запитаны электроводонагревательные котлы и варочные плиты, используют провода с большим диаметром сечения.

ВНИМАНИЕ! Перед тем как выбрать кабель нужно произвести точный расчет нагрузок, выбор «на глаз» здесь не пройдет, ведь от несчастного случая никто не застрахован. Если это трудно сделать самому, нет должного опыта, то можно обратиться за помощью к специалистам.

Проводка в стиле ретро – комплектующие с фото в интерьере

Электропроводка под ретро особенно в деревянном доме требует более тщательного подхода к пожарной и электротехнической безопасности

При покупке кабелей и комплектующих необходимо обращать внимание не только на дизайн и внешние данные, но и на качество, технологичность и надёжность исполнения. Наиболее целесообразно приобретать изделия брендовых производителей

Лидирует продукция итальянских компаний:

Лидирует продукция итальянских компаний:

• Bironi;ретро проводка Bironi
• Fontini;ретро проводка Fontini
• Villaris;ретро проводка Villaris
• Aldo Bernardi;ретро проводка Aldo Bernardi
• Gl Gambarelli.ретро проводка Gl Gambarelli

ретро проводка Salvador

Целесообразно приобретать необходимые материалы от одного производителя. К примеру, компания Lindas предлагает готовые подобранные комплекты:

Lindas

Витой ретро провод

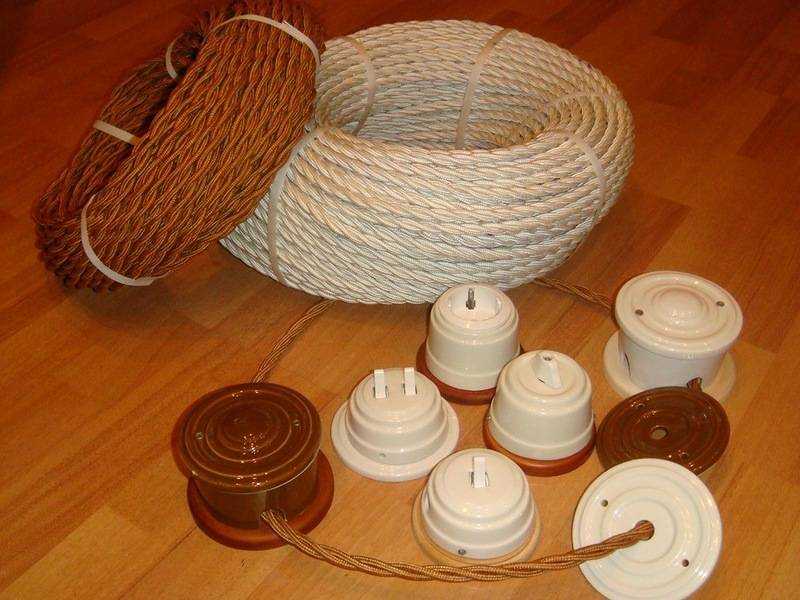

Кабель для ретро проводки выпускается в виде многожильных медных проводов сечением 1,5 и 2,5 мм². Другие типы сечений встречаются очень редко. Провода имеют полимерную изоляцию из следующих материалов:

• ПВХ – эластичный, но с низкой прочностью, используется только стационарно;
• эластомер – в процессе эксплуатации может растянуться, поэтому требует более частых креплений;
• полиуретан – прочный, имеет посредственную эластичность, требует изгиба по большому радиусу.

Внешняя декоративная изоляция (оплётка) делается из технического хлопка или шёлка. Брендовые производители выполняют пропитку оплётки антипиреновыми составами или заливают лаком. Широкая цветовая гамма и узоры на поверхности проводки весьма разнообразны, что позволяет подобрать подходящий вариант для любого дизайнерского решения.

Пример кабельной продукции ретро проводки BironiФОТО: iskraero.ru

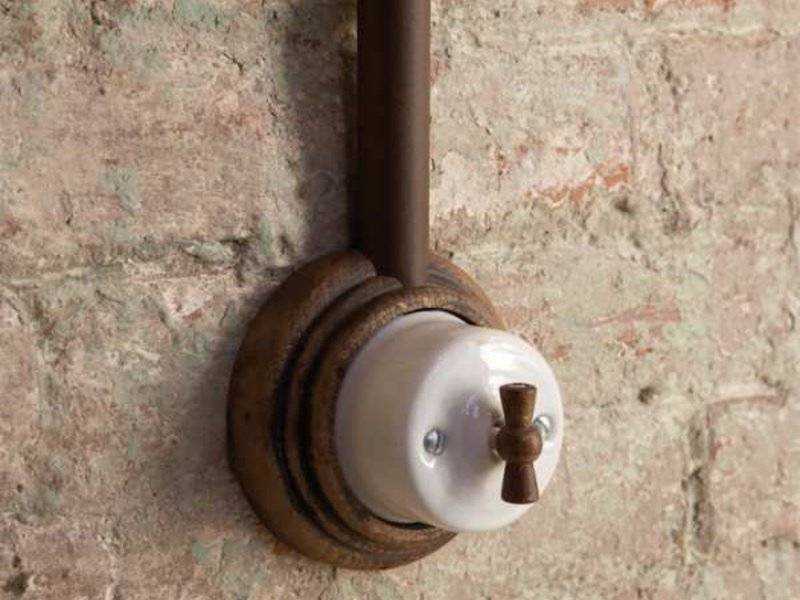

Ретро розетки и выключатели для открытой проводки

Розетки — накладные, зачастую имеют специальные установочные рамки (на 1-3 места) из дерева, пластика «под металл» или керамики. Для устройств, которые часто эксплуатируются лучше всего использовать керамические, так как они препятствуют нагреву.

Выключатели имеют несколько вариантов механизмов:

• тумблерный – более надёжный и привычный в использовании;
• поворотный – бывает одно, двух и трёхконтактным, благодаря чему может коммутировать несколько цепей.

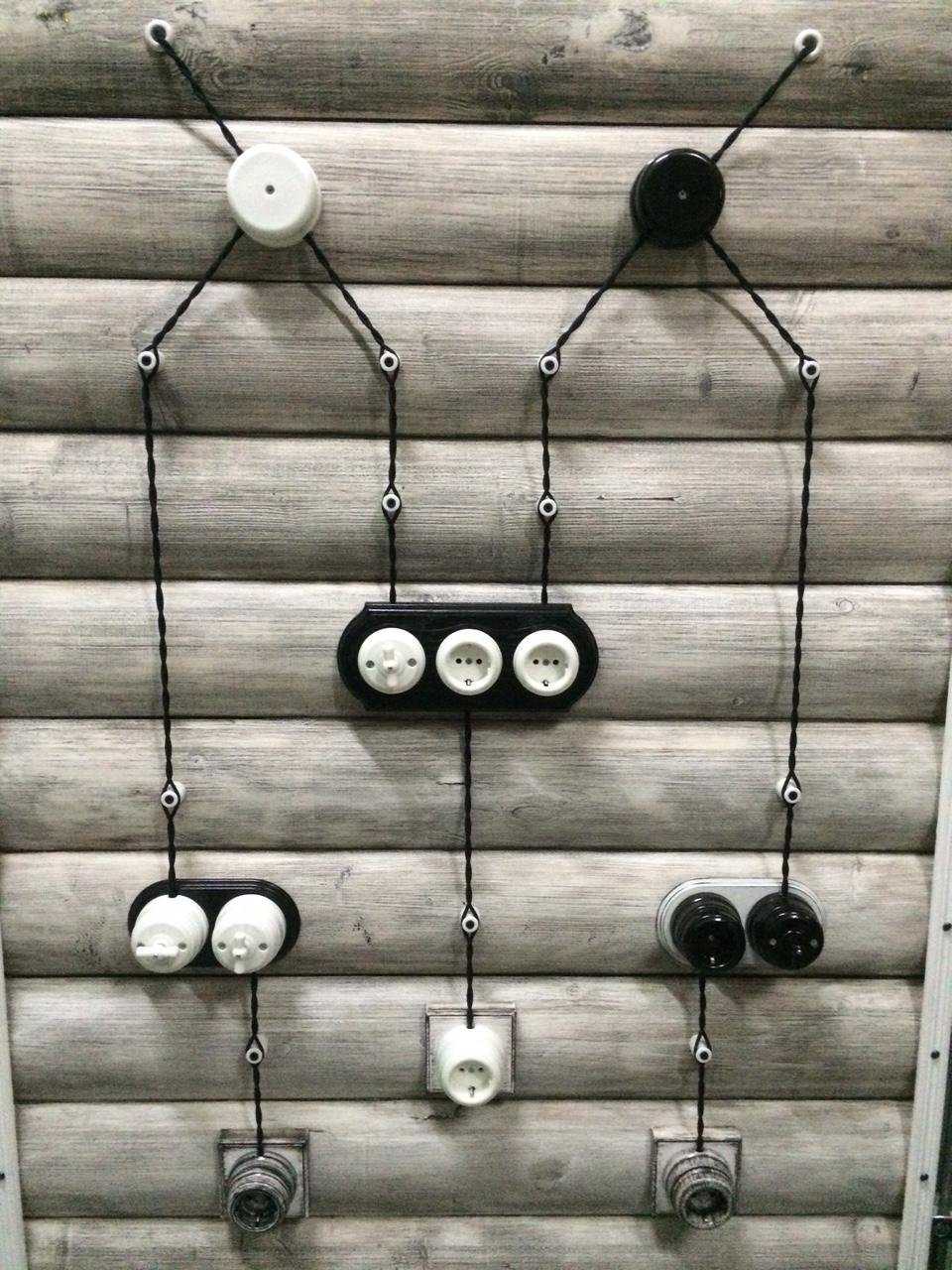

Как правило, розетки, выключатели и распаечные коробки выбираются из одной коллекцииФОТО: ретророзетка.рф

Статья по теме:

Клеммные колодки и распределительные (распаячные) коробки

Распределительные коробки используются для коммутации проводов и значительно сокращают их количество. В противном случае, пришлось бы тянуть провод от клеммной колодки к каждому электроприбору или розетке. Габаритные размеры распаячных коробок варьируются:

• диаметр 70-90 мм;
• высота 35-55 мм.

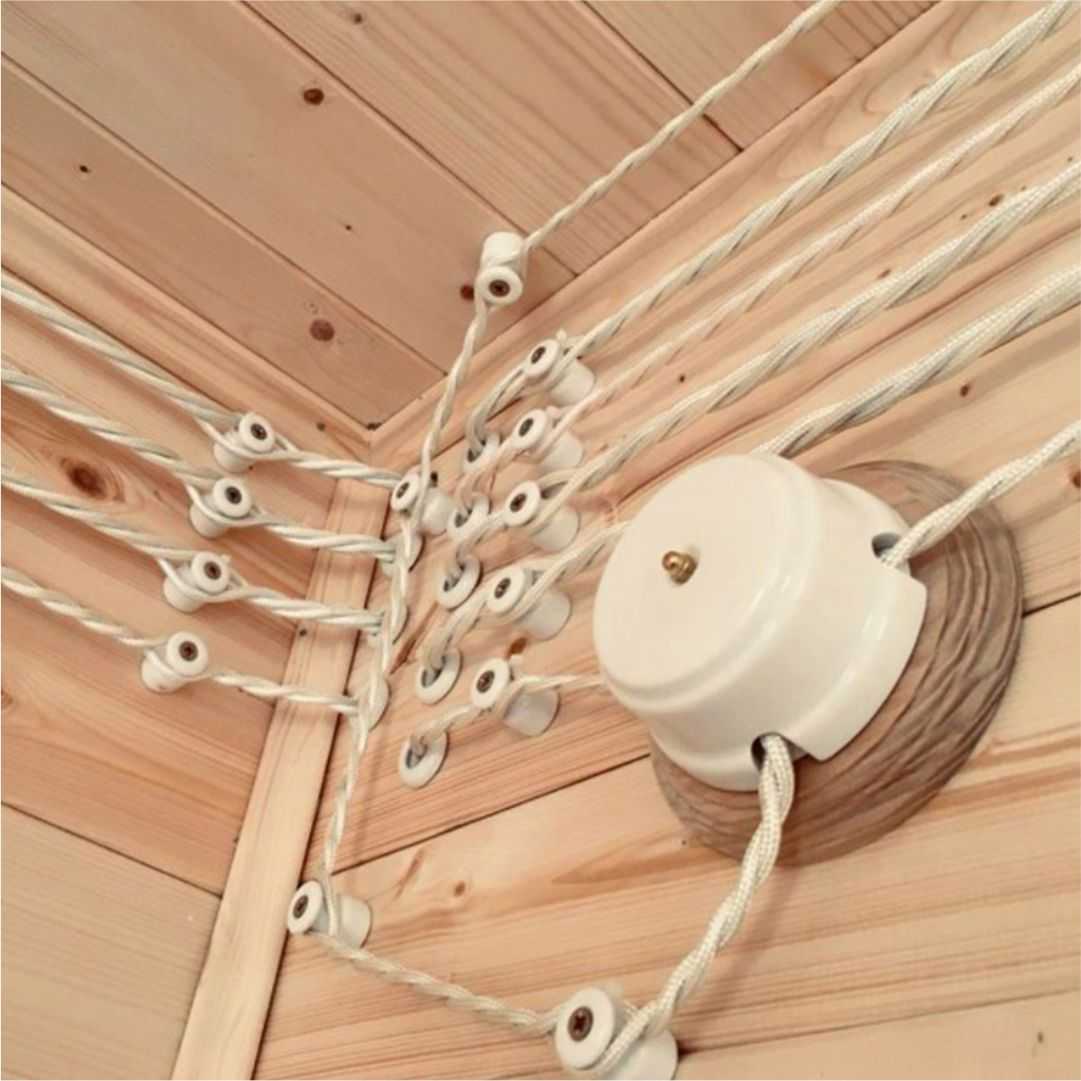

Распаячная коробка из технического устройства может превратиться в элемент декораФОТО: wooood.ru

Патроны, проходы и ролики (изоляторы) для ретро проводки

Наружная ретро проводка в деревянном доме закрепляется на стенах посредством специальных изоляторов. Они имеют вид небольших рельефных цилиндров с диаметром основания 18-22 мм и высотой 18-24 мм. Верхняя часть — «шляпка» может быть узкой для монтажа двухжильного кабеля и широкой – для трёхжильного. Материал изготовления – пластик или фарфор. Крепление к стене осуществляется через отверстие в центре обычными или декоративными шурупами.

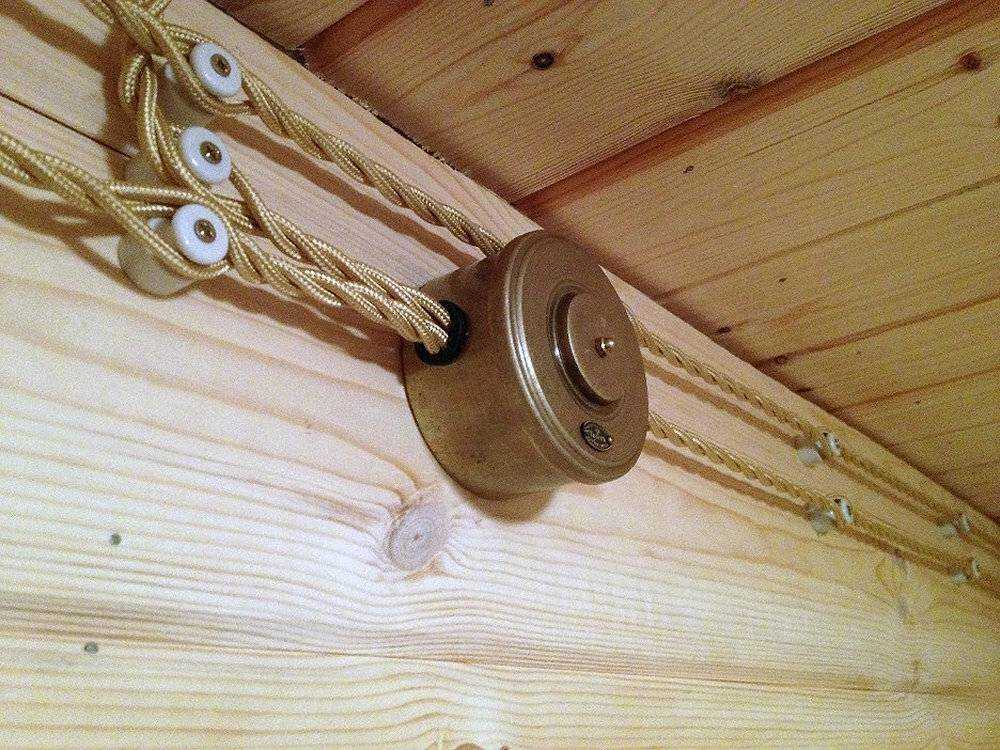

Ролики производятся в различной цветовой гамме, зачастую комплектно с другими элементами электрофурнитурыФОТО: razvodka.net

Проходы, относятся к декоративно-защитным электротехническим элементам. Они представляют собой декоративную втулку с воротничком, закрывающим отверстие, через которое из стены выводится кабель. Материал изготовления – фарфор.

Винтажные патроны производят из латуни, алюминиевых сплавов, меди, карболита или полимерных материалов, окрашенных «под металл». Как правило, их конструкция предусматривает наличие выключателя, а также технологических отверстий, резьбы и шайб для крепления абажуров и т.п.

Винтажный патрон из латуни с поворотным выключателемФОТО: dneprsvet.com.ua

Осветительные приборы в винтажном стиле

Профессиональные дизайнеры, при разработке ретро интерьера, как правило, создают авторские осветительные приборы. Можно попытаться создать их и самому, объединив винтажные патроны и необычные по форме декоративные лампочки с основанием. В качестве подвесов используется электрокабель, закреплённый на нескольких роликах. Гораздо проще, но дороже, приобрести уже готовые осветительные приборы «под ретро» как потолочные: лампы и люстры, так и настенные – бра.

Самодельные и фабричные светильники и люстры, выполненные в винтажном стилеФОТО: sc02.alicdn.com

Монтаж проводки – ретро

Если вы все-таки решили самостоятельно провести данную операцию, то необходимо заранее подготовить следующие элементы:

• выключатели накладного типа;
• кабели необходимого диаметра сечения;
• распределительные коробки;
• розетки накладного типа.

Укладка данных электросетей проводится после завершения всех отделочных работ. То есть провода монтируются поверх обоев или крашенных стеновых поверхностей. Современный рынок предлагает огромное количество разнообразных деталей для установки проводки, поэтому даже самый изысканный гурман сможет воплотить в жизнь свои фантазии.

Во время выбора цветовых решений для монтируемых элементов необходимо учесть, что одна и та же деталь может стоить по-разному из-за цветовой гаммы. Если речь идет о проводах, то коричневый обойдется как минимум в два раза дешевле, чем золотистый.

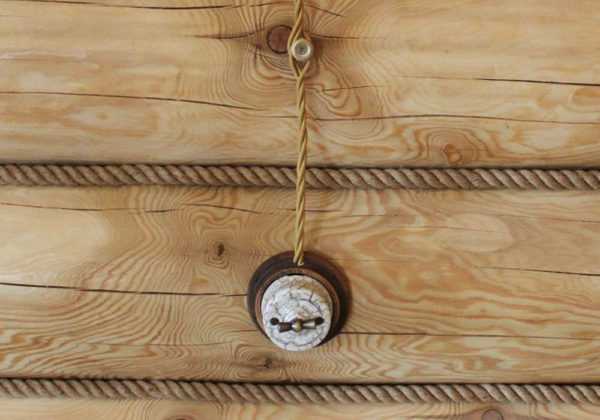

Выклбючатель и розетка для проводки ретро

Первым делом необходимо определиться с изоляторами и уже под них выбирать крепежные элементы. Это необходимо для правильного цветового оформления и соблюдения длины роликов. Крепежи нужно выбирать, учитывая их длину. Она должна быть такой, чтобы прочно закрепить изолятор на стене.

Монтаж ретро-проводки происходит по следующим шагам:

Сначала необходимо определиться с местами расположения осветительной техники, выключателей и розеток. Нужно помнить о том, что при таком типе проводки необходимо расположить розетки повыше на стене, чтобы исключить риск ее повреждения.

Затем необходимо выбрать схему подключения всего электрооборудования. На данном этапе лучше потратить немного больше времени и сил, поскольку от него зависит работоспособность инженерной системы.

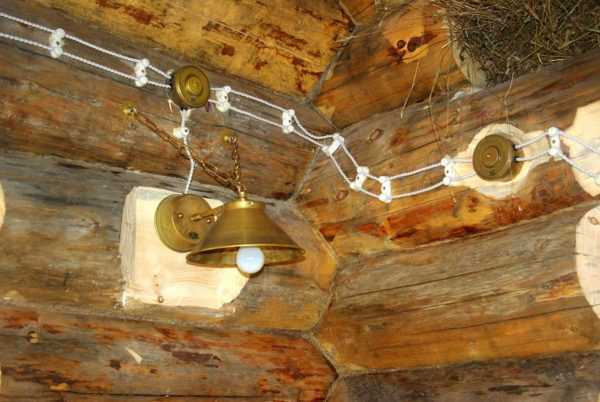

Ретро-проводка на изоляторах

Теперь можно приступить к нанесению разметки. На данном этапе вам потребуется лазерный строительный уровень или гидроуровень. С помощью этих устройств нужно нанести разметку, учитывая удобство эксплуатации будущей сети, а также эстетический аспект. Подключение и распайка кабелей. На данном этапе необходимо быть очень внимательным и не допустить скручивания проводов.

Теперь проводка под ретро практически готова. Осталось только провести замеры изоляционного материала на сопротивление и провести тестовое включение. Если все этапы прошли успешно, то вы можете смело эксплуатировать проводку.

Главным преимуществом данного типа проводки является привлекательный внешний вид. В случае правильного выбора цветовой гаммы всех элементов, получится действительно красиво.

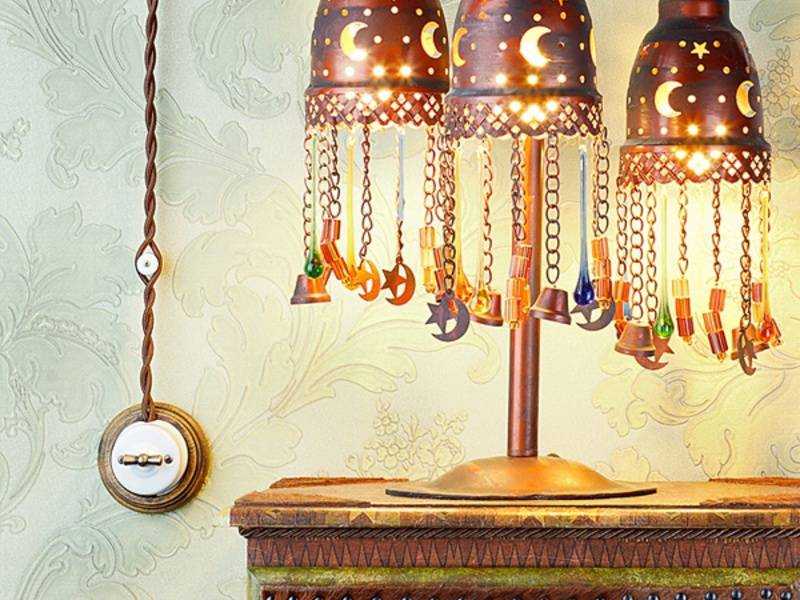

Очень важно подобрать ретро-проводку под дизайн помещения

Стили использования ретро проводки

В большей степени наружная проводка витым кабелем на изоляторах подходит для интерьеров в следующих стилях:

• кантри или прованс – стилевое решение воспроизводит сельский дом, требует использования натуральных материалов отделки, не использующихся в современном интерьере;
• винтаж – предполагает дополнение ретро проводки предметами и аксессуарами эпохи СССР (старые модели обоев, лампы довоенного времени, радиолы и иные атрибуты);
• лофт – основным элементом выступают открытые коммуникации, в том числе проводка и водопровод, а стеновая отделка предполагает голый кирпич, не прикрытый штукатуркой, максимум свободного пространства обеспечивает отсутствие лишних перегородок.

Еще одним элементом в дополнение наружной проводки является использование винтажных осветительных приборов, которые обязаны сочетаться с выбранным стилем интерьера. Рынок осветительных приборов готов предложить готовые решения на любой самый взыскательный вкус. Также возможно изготовление желаемого освещения самостоятельно путем совмещения старой лампы с оригинальными декоративными элементами.

Осветительные приборы для ретро проводки предполагают исполнение в белом, сером, пыльно-голубом или зеленоватом оттенке. Изготавливать их лучше из дерева в сочетании с иными материалами отделки. Подвешивают такие приборы на электрокабель с фиксацией на ролики. При отсутствии дополнительных затрат метод отличается надежностью и органично вписывается в интерьер.

Правила монтажа ретро проводки

Объективно сделать наружные электросети значительно проще и менее трудозатратно. Поэтому рационально перечислить основные правила и требования монтажа своими руками:

• между розеткой или выключателем и окном либо дверным проемом должно быть минимум 100 мм;
• между линией проводки и трубами газа или воды расстояние минимум 500 мм;

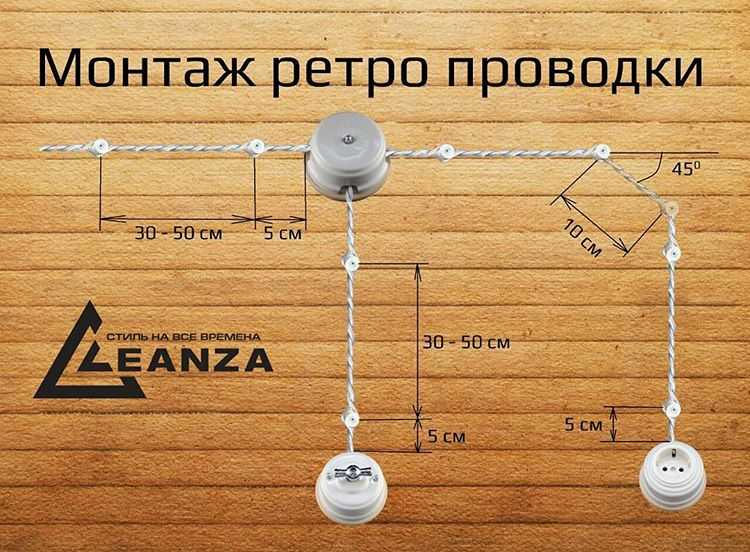

• расстояния между изоляторами – розетка/выключатель и последний изолятор до 500 мм, между двумя изоляторами 700-800 мм, а в домах из бруса сокращается до 500 мм и менее;
• для ровной и красивой раскладки изоляторов лучше использовать лазерный уровень;
• в распределительной коробке соединение осуществлять с помощью пайки или приобрести модель коробки с клеммами – не допускать метода скручивания;
• кабель в промежутках между точками крепления провисать не может и должен находиться на расстоянии от стена в 10 мм.

При планировании раскладки проводки уделяется больше времени к деталям и монтированию самой конструкции.

Общие правила устройства проводки

При монтаже важно соблюдать следующие требования:

• каждое ответвление имеет собственную распаечную коробку;
• линия от коробки спускается вниз вертикально;
• строго выдерживать расстояния между трубами и электросетью, а также проводкой и дверью/окнами, розетками/выключателями.

Сейчас высота расположения розеток/выключателей не содержит норм. Нормироваться перестал вопрос разводки проводок от автомата до коробки – выбирать по полу или потолку каждый может сам. В последнем случае получается слишком много проводов – отдельная трасса для освещения и отдельно на розетки. Однако мастера утверждают, что даже такое изобилие может быть привлекательным.

На почве изобилия проводов под потолком многие собственники деревянных домов предпочитают проводить разводку под чистовым полом. Там используется простой кабель подходящего по размеру сечения.

Специфические правила монтажа ретро проводки

Алгоритм действий при устройстве наружной проводки в деревянных домах:

• первоначально размещают изоляторы на расстоянии 50-60 см друг от друга, но не более 80 см – в ряде случаев промежуток сокращают до 30 см, а при использовании полноценного бревна изоляторы ставят через венец;
• расположение розеток и выключателей – между последним изолятором и электрикой не может быть больше 50 см, но лучше сократить расстояние дабы избежать риска провисания кабеля.

Соблюдение техники безопасности

В деревянных строениях особенно важно соблюдать правила пожарной безопасности при монтаже электросетей. К ним относятся:

К ним относятся:

• защита от непредвиденных ситуаций двойной изоляцией кабеля;
• установка в силовом щите всех элементов присущих обычной проводке;
• использование трехфазного реле напряжения;
• установка по всем направлениям автоматических выключателей;
• защита от поражения электротоком за счет устройства защитного отключения;
• ввод кабеля через стену осуществляется с помощью гильзы в виде стальной трубы;
• в ванной комнате кабель-канал представляет собой гофрированные трубы;
• кабель располагается на недоступной для детей высоте;
• использование систем защиты от протечек и оповещения владельца при аварийной ситуации;
• возможно применение блоков резервного питания по типу Евроавтоматика.

Подключение электроприборов с высокой нагрузкой

Жизнь современного человека не обходится без энергоемких приборов, которые предполагают провода с большим сечением. К таким устройствам относятся необходимые в деревянном доме вещи – бойлер, электроплита и прочее. Кабели большего сечения помещают в металлические трубы малого диаметра. На рынке представлены милые винтажные трубы, сочетающиеся с внешней проводкой. Такой вид проводки считается комбинированным, но убирает ограничения на современные блага цивилизации.

Виды декоративного монтажа

Очень модной тенденцией в стиле оформления абсолютно любых помещений, от жилых до офисных, является стиль ретро. Однако, создание интерьера под старину больше подходит, по мнению дизайнеров, деревянным домам из бруса, дачным домикам и баням. Так как все такие строения являются очень легко воспламеняемыми, а самая частая причина пожаров — это короткое замыкание и нагрев электрооборудования и проводки. Поэтому согласно правилам устройства электроустановок весь электромонтаж должен осуществляться открытой проводкой. После понимания этого возникает новая проблема — провода не совсем эстетично смотрятся и могут навредить внешнему виду и дизайну помещения. Для этого была создана декоративная проводка.

Для того чтобы уложить провода в пожароопасных помещениях, или же просто для создания индивидуального дизайнерского решения, если невыгодно или не хочется долбить стены и делать трудоёмкие штробы, существует два типа декоративного эл. монтажа это:

Электропроводка в стиле ретро

Это очень стильное решение, которое выглядит как обычные витые провода, которые устанавливаются на декоративных изоляторах. Этот витой кабель может состоять из двух или из трёх проводов (в зависимости от того, есть ли в электроснабжении здания заземляющий провод), которые за счёт внешней оболочки из шёлка, пропитанного специальным негорючим составом, отлично вписываются в стиль ретро и не спровоцируют пожар. Помимо этого, каждая жила защищена дополнительно ПВХ изоляцией, и цвет её полностью соответствует стандартной маркировке. Шёлковая же внешняя оболочка, может быть любого цвета нужного для стиля и дизайна помещения. Проводники выполнены из меди и имеют сечение 0,75–2,5 мм2.

Помимо наружной декоративной проводки, можно использовать и такие же выполненные в ретро стиле выключатели, розетки, коробки распределения. По стенам и потолкам витые провода в стиле ретро крепятся за счёт, специальных предающих стиль старины, изоляторов. Эти изоляторы небольшого размера и изготавливаются из фарфора, так как такой материал считается прекрасным диэлектриком, не проводящим напряжение.

У этого способа проводки и электромонтажа существуют свои положительные и отрицательные стороны. К плюсам относятся:

• Стильный дизайн;
• Оптимальное решение для деревянных домов;
• Визуальный контроль всей системы электрического снабжения помещения;
• Простое устранение неисправности, не требующее разламывания стен для поиска отгоревшего провода;
• Простота монтажа без утомительного штробления, цементирования, штукатурки.

«Минусы» витой электропроводки в стиле ретро:

• Повышенная стоимость;
• Ограничение в условиях применения;
• Невозможность подключения очень мощных потребителей, декоративный кабель имеет максимальное сечение 2,5 мм2.

Другой вид декоративной проводки — это выполнение её с помощью кабель каналов.

Такой вид электромонтажа подойдёт для любого помещения с абсолютно любым дизайном. Отечественный рынок таких пластиковых или металлических коробов для проводки очень разнообразен и постоянно совершенствуется. Суть его и установка очень проста. Короб прикручивается к стене или потолку, а внутрь него укладывается нужный провод или кабель нужного расчетного сечения и цвета, а потом закрывается с помощью специальной защёлки, установленной на коробе. Для монтажа подойдёт алюминиевый кабель или же медный в зависимости от бюджета, выделенного на электромонтаж. Медь, естественно, будет дороже, но и предпочтительнее. Короб для проводов может быть напольного исполнения или же настенного, соединяются они между собой с помощью специальных крепёжных элементов. Такой способ проводки выполняется в коробе, состоящем из одной секции или из нескольких, если нужно при сложном монтаже нескольких электрических цепей.

Декоративный кабель канал может быть выполнен и в виде бронзовых трубок что может быть использовано в помещениях где выбран ретро стиль или же пожароопасных помещениях для осуществления электропроводки под старину. Разнообразие пластиковых кабель каналов позволяет внедрить и провести проводку не проделывая дыр в стенах.

Кабель–канал цветной и может быть выполнен в любом из существующих оттенков. Допустим, серый кабель–канал подойдёт для строгих офисных помещений и придаст им деловой стиль, а кабель–канал бежевый или же под дерево прекрасно подходит для жилых помещений.

Кабель–канал крепко занял своё место в арсенале электромонтажника, за счёт дешевизны и простоты установки, а также внешнего элегантного дизайна.

Правила выбора

При выборе арматуры для установки электропровода под старину необходимо учитывать некоторые нюансы. Витые кабеля обязательно должны обладать двойной изоляцией, а класс их безопасности должен соответствовать стандарту. Кроме этого, вся проводка открытого типа обязательно имеет маркировку «НГ» и «LS». Такие устройства не поддерживают горения и имеют низкий показатель дымовыделения. Самые известные производители, выпускающие качественный пожароопасный электропровод и другие элементы для установки, — это Gambarelli и Fontini .

Подбирая материал для электромонтажа открытого декоративного кабеля, стоит обратить внимание на следующие рекомендации:

1. выбирая изоляторы, нужно учитывать, что они должны быть пожаробезопасные, поэтому лучше приобретать элементы из фарфора;
2. для стиля ретро идеально подходят поворотные выключатели, а также круглые приборы с клавишами;
3. если в помещении, где будет проводиться укладка, преобладает повышенная влажность, то необходимо подбирать распределительные коробы и розетки с брызгозащитной функцией;
4. желательно, чтобы все комплектующие элементы соответствовали друг другу по цвету и стилю;
5. для объединения можно использовать специальные двухместные или трехместные подложки.

При прокладке наружного кабеля можно подключать проходной выключатель, регулирующий яркость освещения. Сам светильник при этом должен располагаться таким образом, чтобы свет подчеркивал стилистику провода. Например, царские лампы отлично вписываются в комнату, оформленную в золотистых или белых тонах. При этом нужно учитывать, что и вся остальная атрибутика должна сочетаться со стилем и быть изготовлена из качественных материалов.

https://youtube.com/watch?v=Z_kq1iL3qlg

Выбор деталей и фото ретро проводки

• Арматура и провода закупаются в Италии. Самой популярной итальянской фирмой считается Fontini, выпускающая для винтажной проводки распределительные коробки, различные выключатели, ролики и многое другое.
• Все элементы изготавливаются из фарфора и выполняются под старину. Детали выполнены в соответствии с нормами пожарной безопасности.
• Выбирать кабели следует по цвету оплетки к дизайну помещения. Можно выбрать спокойные тона или яркие, контрастные. Под окраску проводников подбираются ролики, коробки, выключатели, розетки.
• Так как винтажные провода стоят недешево, то часть проводки можно выполнить в стиле «ретро», а часть спрятать за обшивкой или в кабель-канал под цвет поверхности.

После того как будут выполнены все отделочные работы и приобретены необходимые материалы, можно приступать к монтажу винтажной электропроводки.

• В первую очередь следует начертить схему, в которой необходимо отметить места установки выключателей, розеток, светильников.
• В соответствии со схемой наброски переносятся на поверхности. При этом с помощью уровня необходимо проверять горизонтальность всех линий.
• Вдоль разметок с помощью саморезов по дереву устанавливаются фарфоровые ролики, расстояние между которыми должно составлять пятьдесят сантиметров.
• Между первым роликом и выключателем или розеткой расстояние должно быть не менее пяти сантиметров.
• Согласно схеме устанавливаются распределительные коробки, выключатели и розетки.
• Между изоляторами протягивается электропроводка, провода которой скрепляются между собой с помощью клемм или пайки. В деревянных домах скрутку проводников из соображений безопасности использовать не рекомендуется.
• Провода натягивать следует так, чтобы между ними и поверхностью оставался зазор, не меньше чем в один сантиметр.

Как самостоятельно сделать стильную ретро проводку. Фото

Для винтажной разводки, сделанной своими руками, нужно будет приобрести:

• одножильный кабель необходимой длины;

• распределительные коробки;
• специальные изоляторы.

Из нескольких проводников необходимо будет свить один жгут. Если в деревянном доме установлено заземление, то соединить можно три кабеля, если нет, то жгут вьется из двух.

• В выбранных местах на поверхности крепятся изоляторы. Устанавливаются они путем прилипания или с помощью дрели.
• К проводам присоединяется термоусаживаемая трубка под цвет кабеля. Она гарантирует долгую службу кабеля и прочность установки.
• Провода одеваются на ролики или изоляторы.

Остальные условия монтажа те же, что и при проводке специализированных ретро кабелей.

Устанавливать ретро проводку можно не только в деревянных домах, но и в современных квартирах, если она будет подходить под интерьер помещения. Любители винтажа точно оценят ее презентабельность. К сожалению, материалы, даже те, которые изготавливаются в Китае, стоят довольно дорого.

https://youtube.com/watch?v=2jDeKOTfP7U

Старинная проводка в деревянных домах
