Монтаж кабель канала своими руками: пошаговая инструкция

Виды и преимущества

Итак, сперва поговорим о преимуществах использования данных изделий:

Низкая стоимость, а внешний вид гораздо лучше, чем простая проводка;
Простота и легкость установки;
Есть возможность постоянно наращивать уже готовую кабельную трассу;
Обеспечение надежной защиты.

Сюда можно отнести и хороший внешний вид, особенно если речь идет об изделиях под дерево и с другой подобной фактурой.

Что же касается классификации, то и тут можно говорить очень долго. По своему материалу изготовления делятся на два вида:

Металлические;
Пластиковые.

Металлические кабель-каналы

Каждый из них обладает своими особенностями, каждый имеет свои технические характеристики. И те, и другие могут быть окрашены в разные цвета. В том числе и под дерево. Что у них общего, так это их конструкция.

Как правило, каналы состоят из двух основных элементов – это основание, то есть сам короб, и крышка на него. Эта простая конструкция обеспечивает простоту монтажа и обслуживания. То есть в любой момент можно открыть крышку, выполнить необходимые работы с проводкой и закрыть ее обратно.

Если говорить про металлические кабель-каналы, то их можно назвать универсальными с точки зрения мест применения. Они могут быть монтированы как внутри здания, так и снаружи – технические характеристики металлов позволяют это сделать. Как правило, в роли материала выступает сталь или же алюминий.

Встречаются перфорированные кабель-каналы и неперфорированные. Перфорация помогает избежать перегрева, так как обеспечивается нормальная циркуляция воздуха. Однако это не влияет на долговечность, так как все подобные изделия выполняются из стали, которая оцинкована особым способом.

Прокладка проводки осуществляется сразу несколькими способами:

Рядно;
Пучками;
Многослойно;
Пакетами.

Кабель-каналы из пластика

Сами кабель-каналы могут быть монтированы куда угодно: на стены, на потолок, на подвесы, на полки и так далее. Соединяются между собой при помощи специальных крепежных элементов.

Советы по монтажу углов и стыков кабель-каналов

При использовании специальных аксессуаров места прохождения пластиковыми КК внешних и внутренних углов стен или пола закрываются, соответственно, внешними и внутренними уголками, эстетично вписываясь в интерьер помещения. Стыки коробов КК можно подрезать с небольшими отклонениями от прямых углов и прямолинейности реза, если применять соединители, скрывающие места соединений секций.

При отсутствии элементов заводского исполнения угловые переходы можно выполнить следующим образом:

Для прохождения внутреннего угла необходимо:

в месте изгиба трассы КК сделать надрезы по боковым сторонам короба глубиной разрезания до уровня пластикового основания;
согнуть короб под нужным внутренним углом;
установить короб на месте перехода и прикрепить его на стене одним из ранее описанных способов (в зависимости от материала стены);
закрыть короба отрезками крышек.

Для монтажа КК по внешнему углу короб подрезается и фиксируется по аналогии с работами для внутреннего угла. Однако на крышке делаются надрезы под углом 450 с центром угла на линии изгиба.

Применение кабель-каналов при обустройстве домашней и цеховой электропроводки значительно упрощает проектирование и прокладку кабельных сетей, ускоряет монтажные работы и позволяет повторное полноценное использование проводов и кабелей после демонтажа проводки.

КК с кабельной проводкой

Подбор сечения электрокабелей

Сечение электрокабелей подбирается на основании мощности имеющихся потребителей электрической энергии. Особым образом стоит выделить следующие требования для подбора площади сечения электрокабелей:

для приборов освещения необходимо применение электрического кабеля, имеющего площадь сечения примерно 1,5 кв. мм;
для розеток необходимо применение электрического кабеля, имеющего площадь поперечного сечения ориентировочно 2,5 кв. мм.
для энергопотребителей с повышенной мощностью (например, электрическая печь) правильнее использовать электрокабель с большим запасом по прохождению электрического тока – 4 кв. мм.

Наиболее полную и детальную информацию о требованиях по подбору площади сечения и применяемых марках электрокабелей можно получить в нормативной технической базе.

Стоит также отметить, что увеличение площади сечения электрокабеля, влияет на увеличение его стоиомсти, таким образом, часто применяемый потребителями подход «побольше, на всякий пожарный случай» лишено всякого смысла. Организация электрической проводки в пространстве плинтуса.

Устройство электрокабелей в плинтусах имеет определенный недостаток, заключающийся в том, что небольшого объема кабельного канала внутри плинтуса недостаточно для размещения в нем более трех электрических проводов, имеющих средний диаметр, хотя в большинстве случаев этого объема более чем достаточно. В остальном же, прокладка опроводки в плинтусах очень удобна, и помещение меньше загромождается различными конструкциями, сохраняя при этом свой первоначальный дизайн и концепцию.

Как крепить кабель-канал к стене? 2 простых способа

Неслучайный интерес к тому, как крепить кабель-канал к стене, проявляет любой человек, которого не устраивает неэстетичный вид стены или пола, завешенной (застеленного) перекрученными проводами. К тому же, с точки зрения вероятности возникновения пожара такие жгуты довольно опасны.

Мало того, их могут принять за игрушку маленькие дети и домашние животные. Да и спотыкаться или цепляться за шнуры надоедает. Конечно, стационарные провода обычно при ремонте прячутся в стену. Но если вы, скажем, купили кондиционер или подарили ребенку компьютер позже, когда ремонт уже закончен, штробить ради одного провода свежее отделанную поверхность откровенно жалко. Здесь и придет на помощь электротехнический короб.

В главных его достоинствах: возможность смонтировать все самостоятельно, изоляция проводов друг от друга, приемлемый внешний вид конструкции. При этом фиксировать его можно на любом типе поверхности. Бетон, дерево, пеноблок, даже металл – все годится.

Как крепить кабель-канал к стене? Есть 2 основных способа. Рассмотрим оба в данной статье.

Короб с единственной секцией, имеющий одностороннюю крышку. Подойдет, если нужно протянуть кабель от входа в квартиру до телевизора или компьютера. Или же чтобы спрятать шнур от кондиционера к розетке.

Двухсекционный короб с двусторонней крышкой. То, что нужно, если в одном направлении идут 2 кабеля.

Если же проводов больше, придется монтировать друг над другом дополнительные кабель-каналы. Однако в этом случае уже можно подумать о прокладке штробы – если подключение будет стационарным, и приборы, к которым ведут кабеля, хозяин перемещать не собирается.

Иногда людей смущает форма электротехнического короба. Она кажется им грубой и не вписывающейся в интерьер. Хочется порадовать: кабель-канал может иметь скругленные, мягкие абрисы. Поискать такой придется несколько дольше, но к дефицитным товарам он не относится.

Очень прост в исполнении, но имеет существенный недостаток: при необходимости кабель-канал можно будет снять только с кусками отделки или даже штукатурки. Кроме того, если стены не слишком ровны, то между коробом и поверхностью останутся неравномерные зазоры, что не слишком привлекательно визуально и не рекомендовано в эксплуатации. Однако если вы уверены, что демонтировать кабель-канал не придется, можете воспользоваться следующей инструкцией.

Кабель канал разрезается по размерам, прикладывается к стене, полу или потолку и проверяется соответствие разметке и плотность состыковки отдельных деталей.
Клей (например, жидкие гвозди) наносится волнистой линией на изнанку основания отрезка. Ширина волны – приблизительно 1,5 ширины короба.
Элемент прижимается к поверхности на пару секунд и тут же убирается. Оставшийся на стене клеевой след должен немного загустеть.
Канал возвращается на место и прижимается, теперь уже покрепче, чтобы он схватился со стеной.

Нередко для усиления надежности клей дополняют забитыми гвоздями или вкрученными шурупами (в зависимости от материала стены).

Частным случаем клеевого способа монтажа можно считать установку кабель-каналов, на основание которых уже нанесен клеящий состав. Однако доверия такой вариант у пользователей обычно не вызывает, в связи с чем тоже дополняется саморезным крепежом.

Немного более трудозатратен, зато надежен и предоставляет возможность демонтажа. С раскроенного кабель-канала снимается верхняя часть (крышка). Основание прикладывается к разметке и прямо сквозь него сверлится дырка в стене. Если основание железобетонное, блочное или кирпичное, легче сделать это перфоратором.

Шаг отверстий – от 40 до 50 см. При явной кривизне стен дистанция уменьшается, чтобы смонтированный короб на всей протяженности плотно прилегал к поверхности. Основание откладывается, а в дырки вкручивается пластиковая часть дюбелей. Нижняя половина приставляется обратно и фиксируется основной частью крепежа.

Прокладываются провода, крышка ставится на место. И вопрос, как крепить кабель-канал к стене, можно считать успешно разрешенным. Какой способ вам по душе – решать придется самостоятельно. Но совет: выбирая клеевой способ, хотя бы изредка добавьте к нему дюбеля, чтобы больше не возвращаться к этому.

Где купить кабель-каналы для электропроводки: виды, производители и цены

Необходимо разбираться в производителях подобной продукции, если вы хотите купить кабель-каналы для дома. Короба высокого качества предлагают многие компании

В такой ситуации важно отличить подделку. У консультанта нужно просить необходимые документы на продукцию. Рассмотрим некоторых брендовых производителей:

Рассмотрим некоторых брендовых производителей:

Hager. Немецкий производитель специализируется на офисной продукции, но из-за высокого качества короба применяются и в жилых помещениях. Изделия выполнены в современном дизайне и подходят для многих интерьеров. Серия tehalit.BRP применяется для укладки магистральных линий. Универсальными моделями являются короба серии tehalit.LFF, которые отличаются простым монтажом;
Legrand. Компания предлагает профиля с разными типоразмерами и шириной до 220 мм. Внутри корпуса может быть до трех секций. Кабельный канал комплектуется двумя видами перегородок. Одни монтируются в специальный паз, а другие гибкие и клеятся к стенке.
ДКС. Данный отечественный производитель выпускает 4 вида каналов. Настенные имеют плоскую крышку и обладают компактными размерами. Напольные короба комплектуются поворотами. Они легко соединяются между собой. Мини-каналы представлены в темно-коричневом и белом цвете;
Schneider Electric. Производитель предлагает серию Ultraс двумя типами каналов. Выключатели и розетки монтируются в модульных рамках. Каналы мини обладают П-образной крышкой. Для быстрой установки можно выбрать изделия с самоклеющейся лентой.

Мы предлагаем посмотреть некоторые виды, размеры и цены кабель каналов в нашей таблице.

Таблица 1. Средняя стоимость кабель-каналов

Модель	Описание	Цена, руб/пог.м.
Элекор 2м IEK белый	Подходит для слаботочных, информационных и силовых коммуникаций в офисах и жилых помещениях.	36
Ruvinil PKK 16×16×0.8 м	Текстура материала под дерево, окраска- дуб. Материал изготовления самозатухающий поливинилхлорид.	76
Кабель-канал 25-25 мм. Mutlusan (упаковка 100 м)	Материал выполнен под светлое дерево.	2007 (за упаковку)
Кабель–канал 20×10 мм ( 160 метров в упаковке) T.Plast	Материал изделия белый пластик.	1390 (за упаковку)
Канал Hager LFF 60×110	Конструкция выполняется из белого пластика.	422
Legrand DLP с гибкой крышкой 105×50	Материал белый ПВХ.	695
Перфорированный DKC 25×40, 2 метра.	Конструкция имеет гофрированную структуру. Выполнена из пластика высокого качества.	456

~~Элекор 2м IEK белыйКабель-канал 25-25 мм Mutlusan упаковка 100 мКабель–канал 20×10 мм T.PlastLegrand DLP с гибкой крышкой 105×50Перфорированный DKC 25×40~~

Подготовка к монтажу

Вначале выполняется подготовка потолка и стен помещения. При отсутствии нормальной геометрии, перепадах и неровностях, качество монтажа будет чрезвычайно низким. Между поверхностями стен и короб ов обязательно появятся щели, короб а будут искривлены и выровнять их будет невозможно. Поэтому необходимо обязательно выполнить выравнивание потолков и стен. Непосредственный монтаж рекомендуется проводить после того, как закончена финишная отделка помещения.

Перед монтажом следует подготовить весь необходимый инструмент. Пластик можно резать острым ножом или пилить полотном. Наиболее эффективной и производительной считается болгарка. Разметка короб ов выполняется простым карандашом. Крепление осуществляется в соответствии с материалом стен помещения. Во многих случаях конструкции просто приклеиваются жидкими гвоздями и другими видами клея. Укладка кабеля производится только после полного высыхания приклеенных поверхностей.

Практические советы по монтажу углов и стыков кабель-каналов

Мы уже советовали покупать специальные доборные элементы для прохождения внешних и внутренних углов, разводок под прямыми углами, тройников и т. д. Все стыки можно запиливать под прямым углом, срез может не быть идеально ровным. Накладные элементы закроют проблемные места, соединение будет красивым, работы значительно ускоряются. Резать пластиковый кабель-канал можно ножовкой по металлу, специальными монтажными ножницами или круглошлифовальной машиной (болгаркой) с диском по металлу.

Схемы монтажа кабель-каналов

А что делать, если по каким-то причинам доборных элементов нет, как резать канал, чтобы соединение не бросалось в глаза?

Монтаж внутренних углов. Этот переход невозможно сделать незаметным, всегда будет виден боковой разрез крышки кабель-канала. Вначале нужно отметить конкретное место изгиба, при этом следует соблюдать высокую точность. Снимите с кабель-канала крышку, в месте изгиба надрежьте боковые поверхности основной части, глубина разрезания – до уровня дна. Теперь его легко согнуть под нужным углом. Установите его на место и зафиксируйте одним из вышеописанных способов. Мы советуем для резки пользоваться болгаркой, такой инструмент есть в каждом доме. Наплавленные диском болгарки заусеницы легко отламываются пальцами – перегретый пластик теряет свою прочность. Работать болгаркой быстро, неровный срез всегда можно выровнять тыльной стороной диска.
Монтаж внешних углов. Соединение может быть полностью незаметным. Как его сделать? Нижнюю часть кабель-каналов отрежьте таким же способом, как и в случае с внутренним углом. По бокам верхней крышки сделайте надрезы с каждой стороны под углом 45°, центр угла должен лежать на линии изгиба. Крышку защелкивайте после прокладки в канале всех кабелей.

Монтаж крышки кабель-канала
Монтаж розеток, коробок, выключателей и т. д. К главному каналу они присоединяются отводами под прямым углом. В случае необходимости можно изменять угол состыковки, но имейте в виду, что вы не найдете в реализации добротные элементы под такими углами. Сперва лучше закрепить отрезок канала нужной дины, а уже к нему вплотную фиксировать выключатель, розетку или коробку. Такой алгоритм не только исключает возможность появления щелей между отдельными элементами, но и ускоряет процесс производства работ.

Монтаж электрических устройств на кабель-канал

Вначале используйте стандартные длинные каналы, не спешите их разрезать на куски. У вас всегда должны быть под рукой все отрезки, среди них можно подобрать нужный по длине и не трогать целый. Будет необходимо для этого на несколько сантиметров сместить в ту или иную сторону розетку – нет ничего страшного.

Если вам нужно длительное время хранить приобретенные кабель-каналы, то положите их на ровную плоскость, не допускайте попадания на них прямых солнечных лучей. Со временем все пластики под воздействием солнечных лучей темнеют и теряют пластичность. Не стоит верить производителей о «полной устойчивости» к УФ-лучам благодаря современным технологиям, различные инновационные добавки не защищают пластик от таких воздействий полностью, а только замедляют процессы физического старения.

Смонтированный кабель-канал

Преимущества использования кабель каналов

Использование пластиковых электромонтажных лотков имеет свои достоинства и недостатки.

Достоинства:

минимальный вес;
самая низкая цена, по сравнению с металлическими или деревянными изделиями;
не подвергаются коррозии, устойчивые к воздействию грибков, бактерий и грызунов;
можно использовать в помещениях с повышенной влажностью, резкими перепадами температур;
лёгкий монтаж и демонтаж;
простота в уходе;
пожаробезопасны;
являются дополнительным электроизолятором для проводки;
выпускаются в различной цветовой гамме.

Недостатки:

более хрупкие, по сравнению с металлическими или деревянными изделиями;
имеют менее презентабельный вид;
имеют меньший срок эксплуатации.

Наш ассортимент

для наружной (уличной) или внутренней проводки;
настенной или напольной прокладки электрики.

Чтобы купить коробы для электричества, заполните заявку на сайте. Мы продаем электротехническую продукцию в Москве и других регионах РФ. Качественная упаковка обеспечивает сохранность короба при транспортировке

Обращайте внимание на назначение короба: внешний (для улицы), тонкий (для стенового монтажа) и др

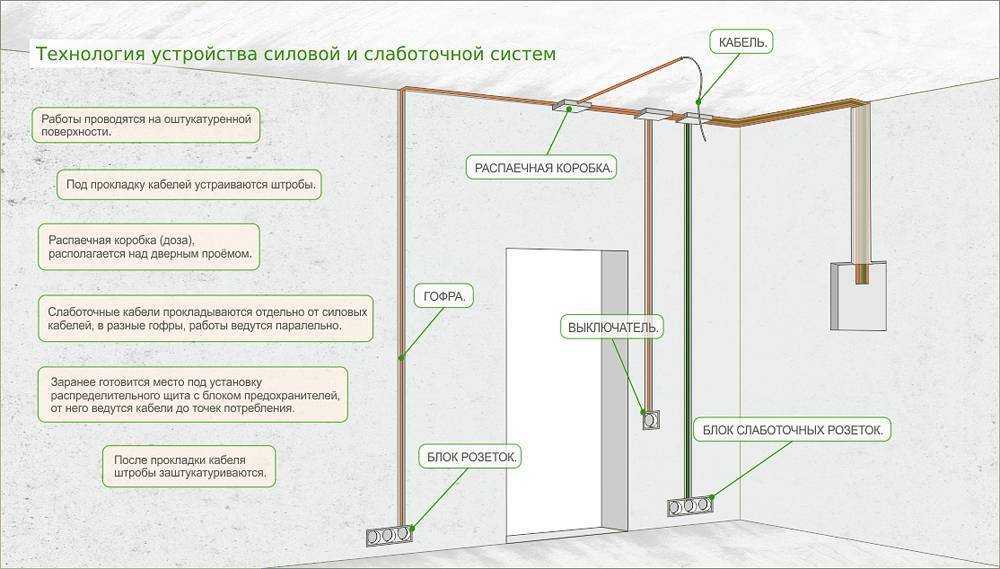

Существует два типа организации электропроводки в помещениях: скрытый и открытый. При скрытом варианте провода размещаются в предварительно выполненных каналах в толще строительных конструкций. В случае открытого типа они располагаются вдоль поверхности стены, пола или потолка. Для того чтобы такая проводка смотрелась эстетично, а провода не повреждались при механическом воздействии, их располагают в специальных коробах.

Электромонтажные кабель-каналы используются для прокладки следующих видов проводов: силовых, телефонных, компьютерных, телевизионных и слаботочных.

Способы прокладки

Обычно, кабель-канал крепят к стене на саморезы. Однако, некоторые умельцы делают это на трёхстороннюю клейкую ленту либо жидкие гвозди. Желательно осуществлять монтаж старым и проверенным способом.

Определить длину куска можно 2 способами:

С помощью рулетки.
Прикладывать короб к стене там, где это возможно, и отмечать карандашом.

Отдельная тема — это выполнение стыков.

Здесь важно аккуратно обрезать кабель-канал с помощью:

канцелярского ножа;
ножовки;
усиленных ножниц;

Современные кабельные каналы устойчивы к выцветанию. Они не стареют и не желтеют со временем. Также, они обладают стойкостью к распространению горения, поскольку изготовлены из самозатухающего АБС пластика.

Монтаж электропроводки из кабельканалов

Процесс и особенности обустройства электроснабжения взаимосвязаны с видом кабельных лотков, которые будут применяться в работе. Нужно определиться с количеством подсобных комплектующих и кабель каналов, размерами, какие бывают в продаже. Если имеются особые требования изготовителя, то их нужно изучить и выполнять.

Выбор габаритов

Перед началом работ необходимо подробно ознакомиться с будущей схемой электропроводки. Определить количество проводов и сечения их жил в целях измерения толщины пучка проводников на каждом отдельном участке. Добавив необходимый запас для прокладки возможных кабелей в будущем, определяется размер кабельного канала для каждой нитки проводки.

Если в общем лотке предполагается размещение силовых и слаботочных проводов, рекомендуется приобрести канал с разделительной стенкой. При отсутствии такового можно оставить расстояние между проводниками и стянуть их гибкими хомутами по классу напряжения.

Особенности укладки кабеля в лотки

Основное правило любой проводки — прокладка ведётся строго по горизонтали и вертикали. Угловые участки не допускаются, за исключением лестничных маршей. Края обрезаемых коробов должны быть ровными, что достигается применением линеек, измерительных угольников и остро отточенного инструмента. Для металлических лотков возможно использование угловой шлифовальной машинки.

Правило — семь раз отмерь, один раз отрежь, в этом случае используется при любой разметке профилей нужной длины. Разметка производится на собранном кабель канале, и лишь перед обрезанием крышка снимается.

При формировании угловых внутренних обходов крышка надрезается на стенках для сгибания, а на внешних обрезается немного длиннее самого канала.

Изделия для крепежа подбираются в зависимости от материала покрытия, с которым предстоит работать. К деревянной основе лотки приколачиваются гвоздями с широкими шляпками, к кирпичу — с помощью дюбель — гвоздей, к гипсокартону — саморезами. В местах стыковки коробов расстояние между крепёжными элементами должно быть в пределах четырёх — шести сантиметров, в остальных случаях — пятьдесят — шестьдесят сантиметров.

Чтобы визуально стыки были менее заметны, соединять сами короба и крышки нужно в разных местах. В подготовленную трассу можно укладывать провода. На длинных участках жгуты можно связать хомутами и закрепить перемычками. И не забыть защёлкнуть крышки.

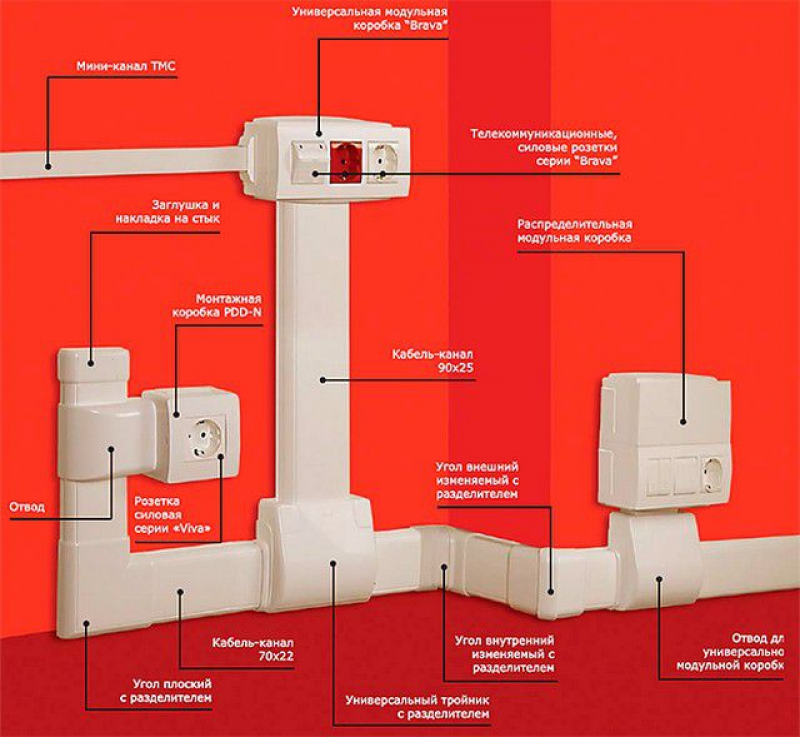

Что такое доборы

К кабельным коробам прилагаются так называемые доборы:

Муфты, или стыковочные соединители устанавливаются на стыке двух коробов, если длина проводки превышает стандартные для короба 2 метра. Если, к примеру, длина проводки на видном месте составляет 3 или 5 метров, мастера подрезают кабель каналы с тем, чтобы муфты располагались симметрично. В первом случае делают не 2 и 1 метр, а 1,5 и 1,5;
Т-образная муфта (угол) соединяет 3 короба, имеющие Т-образный стык;
Треугольники (внешние и внутренние), служат для соединения двух коробов, в углу. Эти элементы способны изменять угол от 70 до 130, обеспечивая плотное соприкосновение со стенами, имеющими нестандартную архитектуру. Внешние треугольники служат для соединения коробов на выступах стен, внутренние – при переходе кабель канала со стены на потолок или при повороте по внутреннему периметру помещения;
Заглушки применяются для закрытия короба в конце пенала;
Установочная коробка предназначается для установки выключателей и розеток.

Доборы подбираются в тон магистральных коробов, которые можно обрезать вместе с крышками:

Пластиковый – столярной ножовкой с мелкими зубьями;
Алюминиевые и стальные профили – болгаркой или ножовкой по металлу.

Чтобы в процессе резки выдержать правильно угол, можно воспользоваться столярным инструментом – стуслом.

Конструкция

Выпускается несколько типов кабель-каналов:

открытые или с открывающейся крышкой. Их еще называют «коробами» или «лотками». Наиболее популярны, поскольку обеспечивают доступ к проводу в любом месте;
глухие жесткие. Выполнены в виде трубы. Крепятся хомутами и чаще всего вмуровываются в стену: это дает возможность заменить перегоревший кабель, не вскрывая штробы;
глухие гибкие:
- гофрированные. Пластиковые гофры герметичны, потому защищают кабель от влаги и могут применяться даже под водой. Стальные — прочнее, но не герметичны, поскольку изготавливаются путем спирального скручивания оцинкованной ленты. Применяются гофрированные кабель-каналы на неровных поверхностях и на участках с большим числом поворотов;
- цепные (траки). Состоят из нескольких коротких жестких элементов, соединенных друг с другом шарнирно. В основном применяются для подключения станков и другого оборудования на производстве.

Кабель-каналы с открывающейся крышкой делятся на разновидности по ряду признаков. Один из них — форма сечения.

Вариантов достаточно много:

П- и Ш-образные. Самый востребованный тип. Крупноразмерные короба называют «парапетными», небольшие — мини-коробами. У Ш-образных внутреннее пространство разделено перегородкой на две секции, что позволяет отделять слаботочные линии (интернет, видеонаблюдение, домофон) от силовых. Есть модели со съемной перегородкой. Для нее в корпусе предусмотрены пазы;
овальные. Предназначены для монтажа на полу. Так провода прокладывают в крайнем случае, когда нет возможности подобраться к электроточке по стене. Например, для подключения розеток на островном кухонном столе. Овальная форма придана изделию для того, чтобы при ходьбе за него не цеплялись. Еще отличительная черта — повышенная прочность (увеличена толщина стенок);
треугольные (электротехнический плинтус). Как ясно из названия, укладываются в углу между полом и стеной. Внешне похожи на обычный плинтус, но внутри содержат полость для кабелей. Такой короб наиболее предпочтителен, поскольку он не портит интерьер;
угловые. Подобный кабель-канал можно было бы назвать «электротехническим багетом», но такое наименование за этими изделиями почему-то не устоялось. Крепят их в углу между стеной и потолком. Конструктивно угловой короб похож на электротехнический плинтус, но имеет два существенных отличия: небольшой размер и менее прочная стенка;
лестничные. Напоминают приставную лестницу с перекладинами и применяются на производстве для прокладки тяжелых магистралей из многих кабелей. Такие лотки крышками не оснащаются.

Это основные формы. Также выпускаются дизайнерские короба — полукруглые, многоугольные и т.д.

Следующий отличительный признак – тип стенки:

сплошная. Это обычный вариант, наиболее распространенный;
перфорированная. Смотрится менее привлекательно, чем предыдущий, потому применяется в производственных помещениях, монтажных шкафах и пр. Но имеет ряд достоинств: низкая стоимость (за счет небольшой материалоемкости), меньший вес, интенсивное отведение тепла от проводов. Короб с перфорацией проще крепить (отверстия уже имеются);
проволочная. Лотки из проволоки — самые дешевые. Но главное их достоинство состоит в том, что они не собирают на себе пыль. Их применяют на складах и подобных объектах, где довольно грязно.

Кабельные каналы различаются и по назначению.

Наряду с электротехническими, выпускают короба для светодиодных лент, у них две особенности:

прозрачная крышка;
площадка в корпусе, установленная под углом 45 градусов.

СД-ленту наклеивают на площадку и закрывают крышку, после чего короб превращается в светодиодный светильник. Лента надежно защищена, потому такую подсветку применяют даже на днище автомобиля.

Защелка крышки тоже имеет несколько вариантов. Наиболее долговечен двойной замок.

Можно ли использовать кабель-каналы в декоративных целях: фото интересных вариантов

Иногда бывает сложно решить, как красиво развести проводку и при этом обеспечить подвод энергии к каждому бытовому прибору. В этом случае на помощь приходит декоративный кабель-канал, с помощью которого можно добиться желаемого результата. Выбор изделия зависит от стилистического оформления комнаты. Иногда обычная имитация медных трубочек позволяет добиться уникального результата.

Нестандартное решение для современной квартиры

С помощью гибкого круглого кабель-канала для электропроводки или обычного провода на стене можно сформировать красивый рисунок, который станет стильным элементом декора. Грамотно подобранный крепеж придаст рисунку законченный внешний вид.

Крепление провода, подходящее для круглых кабель-каналов

Используя прозрачные кабель-каналы, можно получить дополнительный источник света. Находящиеся внутри светодиодные ленты можно использовать для подсветки определенных объектов или в качестве ночника.

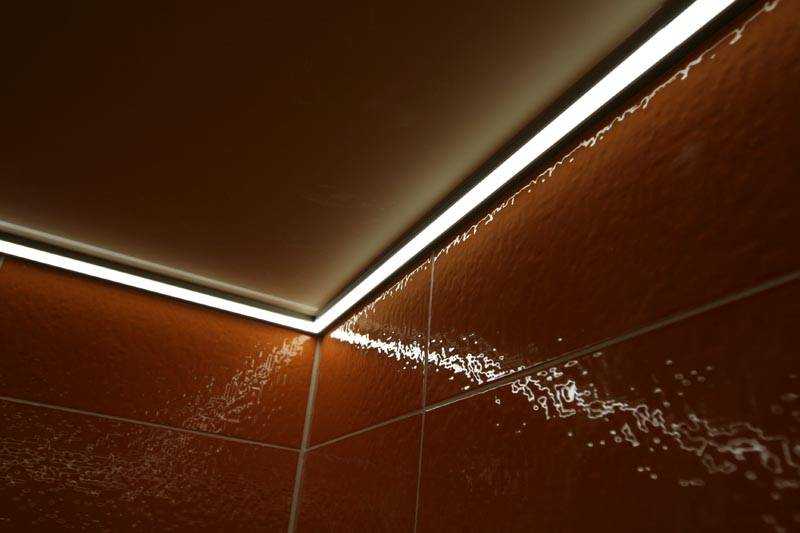

Прозрачный короб, закрепленный у самого потолка

Вариант размещения подсветки на стенах

Используя треугольный кабель-канал, можно разместить провода в месте соединения стен и пола. Особая конфигурация изделия позволит одновременно протянуть несколько кабелей без риска их случайного соприкосновения.

Плинтус не только красивый, но и функциональный объект

Виды электромонтажных каналов

Виды и типы электропроводки

Кабель-каналы классифицируют по назначению, материалу изготовления, количеству замков, форме и т.д.

В зависимости от материала, кабель-канал бывает:

металлический;
пластиковый;
деревянный.

По месту расположения и назначению выделяют следующие типы:

напольные;
угловые;
плинтусные;
настенные;
потолочные;
гибкие;
светодиодные.

Виды кабель-каналов

Напольные модели используются при монтаже электропроводки непосредственно по поверхности пола.

Плинтусные – используются при прокладывании электропроводки по углу, образованному между полом и стеной. Такие изделия представляют собой пустотелые плинтуса, в которых имеются специальные ниши или каналы для размещения электрических кабелей. Некоторые типы имеют раздельные каналы, что позволяет отделить провода разного назначения.

Размещение проводов в плинтусном кабель-канале

Если проводка проходит по углу, образованному двумя стенами или стеной и потолком, то применяют угловые модели, которые в сечении представляют треугольник.

При расположении электрических кабелей по стенам или потолку используются, соответственно, настенный или потолочный профили.

Гибкие типы применяют для прокладки электросети к промышленному оборудованию, которое не закреплено стационарно. Они бывают цепными и гофрированными. Цепные – состоят из ПВХ звеньев, соединённых между собой. Гофрированные – представляют собой гофрированную трубу, внутри которой укладывают провода.

У светодиодных лотков внутри имеется специальная планка, на которую фиксируется светодиодная лента. Устанавливается в тех местах, в которых организовывается подсветка данного вида. Такие конструкции имеют прозрачную крышку.

Гибкий пластиковый кабель-канал

По типу проводов, которые могут размещаться внутри изделия, различают:

кабель-каналы, предназначенные для прокладки телефонных кабелей, а также интернет, сигнальных и телевизионных проводов (мини кабель-каналы);
электромонтажные короба для обычных и утолщённых кабелей.

Общие сведения

Порядок крепления кабель канала на стену

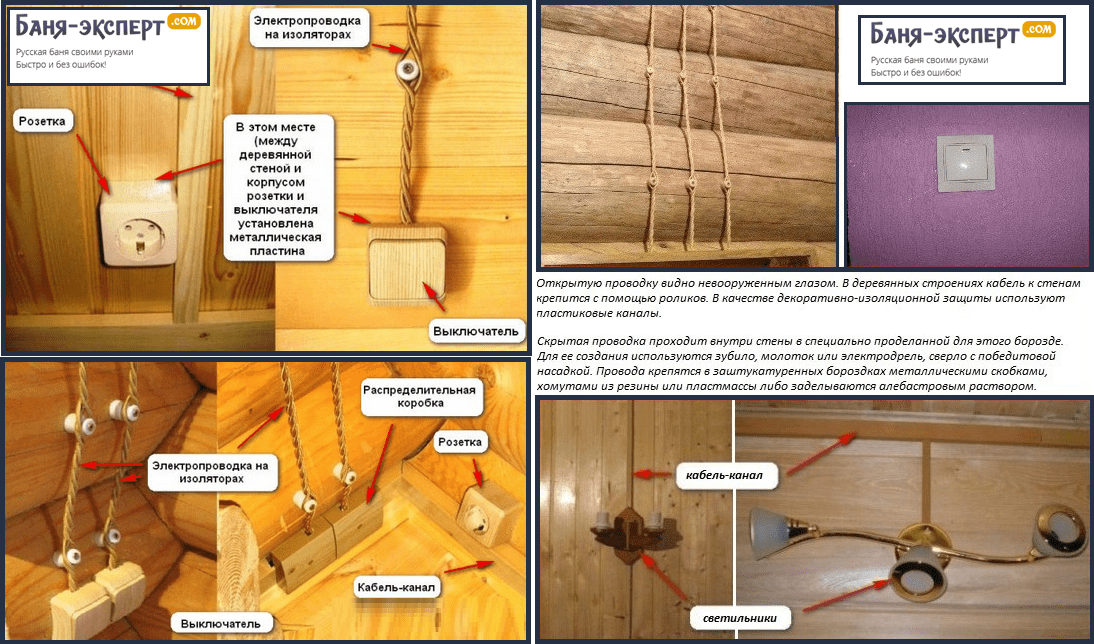

Во время строительства нового дома или же капитального ремонта электрическую проводку прокладывают иначе, а именно монтируют внутри стен, т.е. получается закрытый способ. Такие работы включают в себя нарезание штроб. А что же делать, если материал стены не подходит для того, чтобы скрывать провода (к примеру, если речь идет о деревянной бане), или же нет желания проводить ремонт в облаке пыли, требуется запитать приборы?

В таком случае электрическую проводку следует установить открытым способом. Идеальным вариантом будет использование электротехнического короба. Но перед тем как крепить кабель канал к стене, особенно если вы планируете сделать это своими руками, желательно хорошенько разобраться во всех нюансах.

Классификация

Использование кабель канала дает возможность закрепить кабель на любом основании – кирпичном, бетонном, гипсокартонном, каменном и из пеноблока. При этом способы крепления будут разными. В зависимости от того, в каком помещение будет прокладывание кабеля, т.е. схематическое расположение линии проводки и количества проводов, рекомендуем использовать короба разных типов. Их детальная классификация есть в таблице. Строительный рынок дает возможность выбрать изделие под определенные условия использования. Самый дорогой вариант – это алюминиевые кабель каналы, а самый дешевый – пластиковые. Последние стоит брать, но лишь в том случае, если они не возгораются, а лишь плавятся.

Подготовка, разметка поверхности

Открытый способ монтажа предъявляет высокие эстетические требования – все обязательно должны быть параллельно и ровно. В таком случае короб должен быть закреплен по линии разметки. Такую линию проводят при помощи строительного уровня (или же лазерного, водяного), рулетки, угольника, линейки, отбивки и маркера (карандаша).

Такой процесс следует разделить на этапы:

Вначале составьте схему прокладывания электрической проводки самым удобным и рациональным способом.
Линии на стене следует нанести при помощи отбивки по уровню, а все разветвления должны быть строго под прямым углом.
На них следует по плану отметить расположение коробок распределения, а также выключатели и розетки.
По ходу работы можно вносить корректировки, если они нужны.

Сделать углы своими руками несложно, но для этого потребуется дополнительные герметики для того, чтобы заделывать швы. При наличии лазера разметку можно не делать. Короба для установки можете нарезать заранее для больших участков, а можно и во время действия. В первом случае потребуется выполнение точных замеров при помощи рулетки по линиям разметки.

Внешний вид коробов

По внешнему виду короба отличаются. И все детали оправданы. Перфорация, на боковых стенках коробов, делает конструкцию легче, увеличивает гибкость короба. Такие конструкции, прямоугольные и круглые, нужны для неровных поверхностей и изгибов. Они сделаны из пластика и резины. Вентиляционные короба применяются пластиковые и сделанные из стали.

В прозрачный короб размещают светодиодные ленты для рекламы и украшения зданий. Есть короба в виде проволочной сетки. Самые дешевые, вентилируемые, кабельные лотки устанавливают в технические и складские помещения. Профиль выдерживает значительную нагрузку, и вмещает в себя много кабелей.
