Что такое электроконтактный манометр, назначение, принцип работы, схема подключения и обзор популярных моделей

Чертежи ЭКМ манометра

Схема зон для ЭКМ манометра

Принципиальные электрические схемы для src=»https://mirpriborov.com/upload/medialibrary/900/900ace5a98ea1d172aac6b701a9e9f22.jpg» class=»aligncenter» width=»789″ height=»1024″|fcw3qayjh5a| alt=»манометр ЭКМ чертеж — принципиальная электрическая схема ТМВ исп 2.jpg» src=»https://mirpriborov.com/upload/medialibrary/f15/f15abc682ef7893c1f29667eb2e57431.jpg» class=»aligncenter» width=»800″ height=»1014″

Монтаж и эксплуатация манометра электроконтактного ЭКМ

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.

Монтаж/демонтаж производить при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате. При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку. Также петлевая трубка может устанавливаться для защиты манометра от воздействия пульсаций измеряемой среды и уменьшения влияния температуры среды на точность показаний манометра.

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку (БП-ТМ-30-G½ или БП-ТМ-30-М20×1,5), петлевой трубки, трехходового крана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

Особые условия

При монтаже электроконтактных манометров, а также в процессе эксплуатации прибора, надо обязательно обращать внимание на маркировку контактов. Осуществляется она посредством разных цветов

Так:

• для минимального значения используется синий;
• для максимума — красный;
• общие контакты маркируются желтым цветом

Чтобы более подробно разобраться с техническими характеристиками данного оборудования, характерных для каждой отдельной модели, и сделать правильный выбор нужного вам прибора, свяжитесь с нашим представителем. Он абсолютно бесплатно проведет вам консультацию любым удобным для вас способом и поможет купить электроконтактный манометр на выгодных условиях максимально быстро.

Самодельный электроконтактный манометр своими руками

Здравствуйте! Многие знают не понаслышке о таком измерительном приборе как манометр. Но многие трудно представляют себе устройство и принцип его действия.

Манометр предназначен для измерения давления жидкости или газа. Причем манометр для измерения давления газа и жидкости конструктивно не отличаются друг от друга. Так что если у вас где нибудь завалялся манометр для измерения давления жидкости, то его можно смело использовать для измерения давления газа и наоборот.

Устройство и принцип действия манометра

Чтобы лучше понять как устроен и работает манометр посмотрите на рисунок ниже

Манометр состоит из корпуса со шкалой измерения, медной плоской трубочки 1 свернутой в форме окружности, штуцера 2, передаточного механизма 3 от трубочки на стрелку 4. При помощи штуцера манометр заворачивается в сосуд, где предстоит измерять давление среды(газа или жидкости).

Как работает манометр

При подаче через штуцер 2 газа и жидкости под давлением свернутая трубка 1 будет стремится распрямится, при этом через передаточный механизм движение трубки передастся на стрелку 4. Она в свою очередь укажет величину давления, которое можно считать при помощи шкалы. При уменьшении давления трубочка опять будет сворачиваться и стрелка укажет понижение давления.

Устройство электроконтактного манометра

Как устроен электроконтактный манометр думаю вы догадались сами. Он ни чем по конструкции не отличается почти от обычного манометра, только за исключением того, что имеет встроенные контакты. Их обычно бывает два и их положение на шкале манометра можно изменять.

А если у вас нет электроконтактного манометра, а он сильно нужен? Что тогда делать? Тогда нужно сделать самодельный электроконтактный манометр.

Как сделать самодельный электроконтактный манометр я расскажу. Для этого вам понадобится простой манометр, две небольшие полоски жести от консервной банки, двусторонний скотч и два тонких проводка.

При помощи острого шила подковырните и снимите большое стопорное кольцо. Затем снимите стекло и затем резиновую шайбу. Просверлите в корпусе манометра два отверстия, чтобы через них вывести два проводка.

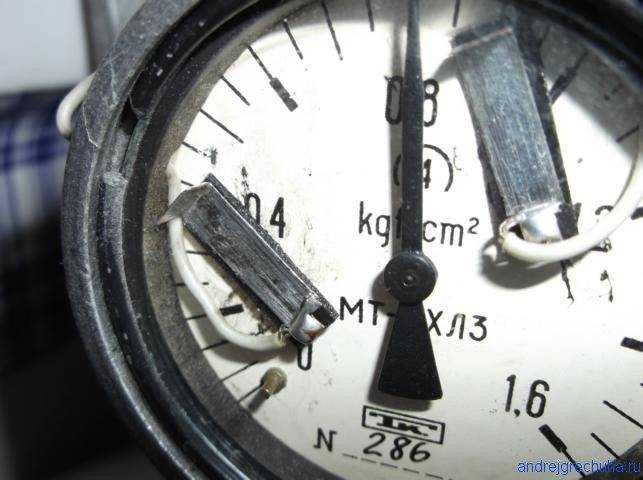

Из жести вырежьте две полоски и согните их в форме буквы Г. К основанию припаяйте тонкий изолированный проводок. Из двустороннего скотча вырежьте две полоски, равные по размеру полоскам и наклейте его на полоски. Далее приклейте полученные контакты к шкале манометра в заданных пределах давления.

Проводки пропустите через отверстия и выведите наружу.

Установите на место резиновую прокладку а затем и стекло. Зафиксируйте все стопорным кольцом. Все, самодельный электроконтакный манометр готов. К примеру такой я использовал в самодельной автоматической системе водоснабжения частного дома.

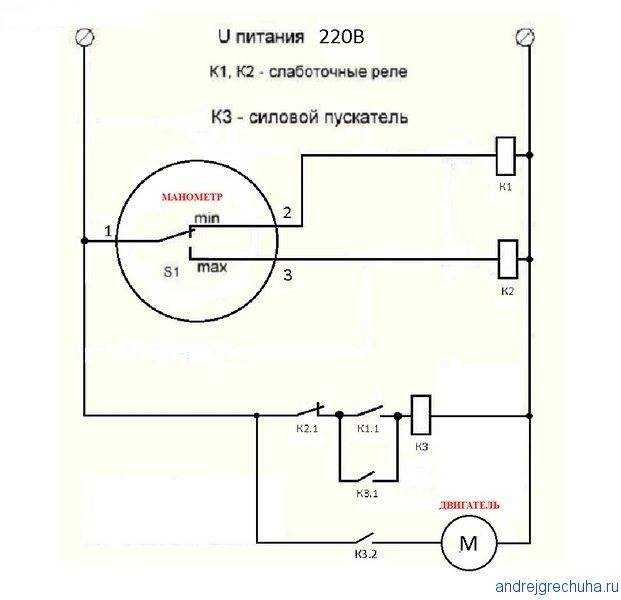

Схема подключения электроконтактного манометра

Чтобы данным манометром воздействовать на какой либо исполнительный механизм, нужна специальная схема. Пример данной схемы вы видите ниже на рисунке

При минимальном давлении среды(газа или жидкости) в электроконтактном манометре окажутся замкнутыми контакты 1 и 2. При этом сработает электромагнитное реле К1. Оно в свою очередь своими контактами К1.1 подаст питание на обмотку магнитного пускателя К3. Контактами К3.1 оно зашунтирует контакты К1.1, при этом при размыкании контактов в манометре 1 и 2 реле К1 отпустит свои контакты К1.1. Но при этом обмотка К3 пускателя будет продолжать обтекаться током. Своими контактами К3.2 магнитный пускатель подаст питание на двигатель М насоса или компрессора.

При дальнейшем повышении давления в манометре замкнуться контакты 1 и 3. при этом сработает электромагнитное реле К2 и своими контактами разомкнет цепь питания катушки К3 магнитного пускателя. Контакты К3.2 при этом разомкнуться и питание двигателя М исчезнет. При дальнейшем понижении давления и замыкании контактов манометра 1 и 2 цикл повторится.

Каковы критерии выбора?

Прежде чем покупать прибор, надо точно уяснить, для чего он нужен и в каком месте его будут устанавливать.

Важные критерии выбора:

1. Диапазон измерений. Правило: рабочее давление в трубопроводе должно быть не более 2/3 максимума шкалы измерений, но не менее 1/3. Если в трубе давление 5 атм, то надо покупать манометр со шкалой 0…10 атм.
2. Класс точности изменяется от 0,15 до 3. Чем меньше – тем точнее. Для системы подачи холодной или горячей воды вполне достаточно точности 1,5 %.
3. Расположение штуцера бывает радиальное или торцевое, когда он снизу; и осевое или фронтальное, когда он сзади.
4. Рабочий интервал температур.
5. Температурные условия эксплуатации.
6. Рабочая среда (вода, пар, масло и так далее);
7. Диаметр. Он должен быть таким, чтобы прибор помещался в выбранном месте, а циферблат хорошо просматривался.

Необходимо также обратить внимание на присоединительную резьбу штуцера. Она может быть метрической – ее параметры измеряются в мм, обозначается буквой М, например М20/1,5, что означает внешний диаметр 19,9 мм, внутренний – 18,7 мм, шаг 1,5

Отечественные производители по умолчанию используют ее

Отечественные производители по умолчанию используют ее.

Трубная резьба обозначается литерой G. G1/2» означает наружный диаметр 20,9 мм, внутренний – 18,6, шаг – 1,8 мм или 14 ниток на дюйм.

Подбирать прибор следует таким образом, чтобы он подходил под каждый конкретный случай. На это влияет:

1. Диапазон измерений. Для бытовых нужд вполне достаточно диапазона от 0 до 4-х бар. Но и в промышленных условиях редко используют высокие показатели. Даже в котельных, которые отапливают многоэтажные дома, давление обычно не превышает 10 бар.
2. Диаметр штуцера. Раньше стандартный размер составлял ¼ дюйма, поэтому для подключения приходилось использовать переходники.

   Сейчас производители выпускают приборы с разными диаметрами резьбы, но чаще всего используют ½ дюйма.

3. Расположение штуцера. Он может находиться на корпусе или сзади циферблата. Выбирать следует так, чтобы после установки можно было удобно смотреть показания.
4. Размер. Иногда манометр просто не помещается в том месте, где планировали его установить. Но размеров достаточно много, поэтому можно без проблем выбрать подходящий.
5. Рабочая температура. Не всегда условия эксплуатации бывают комфортными. В отдельных случаях могут потребоваться модели, которые выдерживают низкие или наоборот высокие температуры.
6. Межповерочный интервал. Каждый производитель устанавливает свои сроки поверки приборов учёта. Чем больше интервал, тем реже придётся обслуживать или менять манометры.

Если штуцер расположен на противоположной стороне циферблата, манометр называют аксиальным. Если штуцер находится сбоку от циферблата, манометр радиальный.

Тензорезистивный метод

Типы манометров, их преимущества и недостатки

На сегодняшний день производители измерительной техники предлагают разные типы устройств, имеющие разный принцип действия, свои плюсы и минусы. Изучение особенностей каждого из них поможет купить манометр давления, идеально отвечающий всем требованиям автовладельца.

Механические приборы. Самый простой и привычный для автовладельцев со стажем прибор оснащен круглым циферблатом со шкалой, на которой стрелка указывает реальное давление в момент измерения. Устройство, несмотря на простоту, обладает высокой точностью измерения, надежно, имеет отличные эксплуатационные характеристики. Механический манометр имеет бюджетную стоимость и длительный срок службы.

К недостаткам следует отнести повышенную чувствительность к влаге. На проверку давления во всех четырех колесах потребуется некоторое время. Некоторые автолюбители отмечают сложность прочтения показателей на шкале.

В линейке механических манометров имеются устройства, снабженные выпускным клапаном. Рекомендуется отдать предпочтение именно таким вариантом, поскольку клапан позволит спустить воздух из перекачанного колеса до нужного уровня без лишних манипуляций.

Реечные манометры. Подобные устройства не так часто встречаются в автомобилях или гаражах российских автовладельцев. Внешне прибор похож на ручку, а в его основе используется пружина цилиндрической формы. Реечные приборы надежны, дают точные показания, отличаются низкой стоимостью.

К минусам данного устройства следует отнести некоторые неудобства в эксплуатации и хрупкую конструкцию. Именно по этим причинам реечный тип не очень востребован в повседневной жизни.

Электронные приборы. На сегодняшний день электроника активно вытесняет привычную всем механику. К достоинствам электронных устройств относят:

• отсутствие погрешности при измерениях;
• удобство и высокую скорость замеров;
• дополнительные функции у некоторых моделей.

Электронные манометры востребованы у водителей, несмотря на их сравнительно высокую цену.

К недостаткам прибора справедливости ради следует отнести негативное влияние минусовых температур на точность измерения. Именно это обстоятельство настораживает многих автолюбителей при выборе нового манометра, поскольку не всегда есть возможность провести измерения давления воздуха в шинах в теплом боксе.

Какие приборы используются для измерения

Для проверки давления, как правило, применяется специальное устройство — манометр.

Данный прибор может быть трех видов:

• стрелочным (работает с помощью специальной пружины);
• механическим (в основе цилиндрическая пружина);
• электронным — современное устройство с жидкокристаллическим экраном.

Наибольшей популярностью из этой «троицы» пользуется первый стрелочный манометр. Объяснить это просто.

Главные плюсы данного прибора — надежность, неприхотливость, доступная цена.

Минусы — высокий риск выхода из строя в случае механического воздействия. Резкий удар может стать причиной поломки пружины, и тогда никакие измерения провести не получится.

Большей эффективностью пользуется второй тип прибора — механический манометр. Он выполняется в форме специальной «ручки».

В основе устройства лежит специальная пружинка, имеющая цилиндрическую форму. Главный минус прибора — наличие небольших погрешностей во время измерения.

Наибольшей точностью обладает электронный манометр. Производители заявляют, что устройство способно отражать информацию с погрешностью не более 0.05 Бар (Атмосфер).

Но и здесь не все однозначно. Некоторые электронные изделия (в первую очередь из Китая) не могут похвастаться столь высокой точностью. Так что для повседневного применения лучше всего подходят стрелочные приборы.

Что это за датчик и когда используется

Электроконтактный манометр — это датчик, который применяется для измерения избыточного и вакуумметрического давлений в разных средах (жидкость, газ, пар), используется в качестве сигнализирующего устройства прямого действия и позволяет управлять производственными процессами, при этом особым условием к среде является исключение ее кристаллизации.

ЭКМ применяется для выдачи сигналов управления исполнительным механизмам, которые поддерживают значения давления в трубопроводе, а также компрессорных установках, гидросистемах, пневмооборудованиях или бытовых автоклавах на определённом значении.

Электроконтактный манометр пользуется популярностью во многих отраслях промышленности и инфраструктурных системах:

• Энергетика;
• Металлургия;
• Нефтегазовая и нефтехимическая промышленность;
• Системы водоснабжения;
• Машиностроительные установки;
• Генерация тепла и его распределение.

Также ЭКМ востребованы в системах автоматики безопасности ТЭЦ, ЦТП и котельных.

Разновидности моделей датчиков

Производством электроконтактных манометров занимается немало производителей, некоторые предлагают достаточно широкую линейку моделей, приведенный ниже перечень разделен согласно различным заводам-изготовителям:

• ТМ (ТВ, ТМВ), 10-ой серии;
• PGS23.100, PGS23.160;
• ЭКМ100Вм, ЭКМ160Вм;
• ТМ-510Р.05, ТМ-510Р.06, ДМ2005Сг и ее аналог ТМ-610.05 РОСМА.

Все перечисленные модели делятся на манометры с микровыключателями и с магнитомеханическими контактами. Также производители выпускают приборы во взрывозащищенном исполнении и виброустойчивые или жидконаполненные (внутри заполнены диэлектрическим маслом, чаще всего глицерином) чтобы показания стрелки манометра “не скакали” при повышенной пульсации измеряемой среды. Глицерин внутри ЭКМ не даст стрелке быстро перемещаться.

Принцип работы электроконтактных манометров

Принцип работы ЭКМ заключается в замыкании или размыкании подвижным контактом некого уставочного значения. Подвижным контактом электроконтактного манометра является показывающая давление стрелка, которая поворачивается при изменении давления в измеряемой среде. Уставочное (регулируемое) значение выставляется вручную с помощью двух стрелок (минимальное и максимальное значение). Эти стрелки манометра после установки значений неподвижны.

Значение подвижной стрелки в рабочем процессе, как правило, находится между двумя уставочными, но при пересечении ей предельного значения происходит замыкание либо размыкание контактов внутренней электрической цепи (зависит от типа исполнения модели). Данные контакты можно использовать в различных релейных схемах для управления, например, пневматическими или электромагнитными клапанами, а также магнитными пускателями различных двигателей.

Обратите внимание! Коммутационная способность контактов электроконтактного манометра не позволяет коммутировать большие токи нагрузки. На каждом электроконтактном манометре нанесена маркировка, которая описывает все его характеристики и разновидность. На каждом электроконтактном манометре нанесена маркировка, которая описывает все его характеристики и разновидность

На каждом электроконтактном манометре нанесена маркировка, которая описывает все его характеристики и разновидность.

Класс допуска

Класс допуска не стоит путать с понятием класса точности. С помощью термометра мы не напрямую измеряем и видим результат измерения, а передаем на барьеры или вторичные приборы значение сопротивления соответствующее фактической температуры. Именно поэтому введено новое понятие.

Класс допуска — это разница между фактической температурой тела и температурой, которую получили при измерении.

Существует 4 класса точности ТС (от наиболее точного к приборам с большей погрешностью):

• АА;
• А;
• B;
• С.

Приведем фрагмент таблицы классов допуска, полную версию вы можете увидеть в ГОСТ 6651-2009.

Подготовка к процессу

Прежде, чем проводить регулировку, следует устранить возможные неполадки, которые могли нарушить работу насосной станции. А также выполнить регламентные меры по обслуживанию насоса и аккумулирующего бака.

Следует посмотреть герметичность всасывающего патрубка, заменить изношенные сальники, сальниковую набивку, сантехническую подмотку на резьбовых соединениях. В благоприятных условиях, помпе будет легче добиться заданного напора.

Проверить напор воздуха в воздушной камере расширителя. Накачано должно быть с таким же давлением или слабее на 10 %, как установленное для пуска помпы. Если будет меняться нижнее давление в ходе регулирования, то накачать с учетом нового значения.

Подкачивать воздух в расширитель нужно при отсутствии давления в водопроводе. Для чего следует обесточить помпу и слить воду через любой вентиль. Не закрывая вентиля, проверить, с какой силой накачан воздух в расширитель и накачать с учетом нового значения. При добавлении воздуха из водопровода будет выливаться часть воды — это допустимо. Накачать можно любым автомобильным насосом.

Выполнив техническое обслуживание станции и поправив давление воздуха в расширителе, можно перейти к перестройке регулировок.

Принцип работы

Устройство и принцип работы газового манометра

Установка функционирует таким образом: напор среды сквозь присоединительную втулку идет во внутреннюю часть согнутой медной трубы овального сечения. Под воздействием этого давления шланг пытается выровняться. Передвижение трубы происходит на подпружиненный стержень с индикатором через баланс и тяжесть. Стрелка вращается следом за перемещением шланга, выставляя поступающее давление.

Измерительная система содержится внутри корпуса со шкалой. Оболочки оборудования, предназначенного для определения напора воды, нередко производят герметичными и еще дополнительно наполняют глицерином для подавления гидроударов, а также понижения тремора (дрожания) указателя. Чтобы уменьшить влияние таких ударов на приборы, к ним подключаются демпфирующие трубки Перкинса. Для предохранения устройства от бросков давления можно аналогично применять кнопочный клапан. В таком случае манометр (электроконтактный) показывает рабочее значение напора лишь при нажатии кнопки на вентиле.

Электроконтактный манометр: схема подключения, типы, принцип работы — Токарь

Для соблюдения необходимых условий безопасности, важно, чтобы рабочие параметры технологический установок не превышали аварийных значений. Если возникают такие ситуации, то автоматическая система управления должна немедленно остановить работу оборудования и не давать ему запускаться до устранения неполадок или до достижения требуемых значений технологических параметров регулируемой среды. Если возникают такие ситуации, то автоматическая система управления должна немедленно остановить работу оборудования и не давать ему запускаться до устранения неполадок или до достижения требуемых значений технологических параметров регулируемой среды

Если возникают такие ситуации, то автоматическая система управления должна немедленно остановить работу оборудования и не давать ему запускаться до устранения неполадок или до достижения требуемых значений технологических параметров регулируемой среды.

Сегодня на рынке существует огромное количество приборов для управления технологическими процессами. Так, например, одним из датчиков для измерения и контроля давления является электроконтактный манометр.

Что это за датчик и когда используется

• Электроконтактный манометр — это датчик, который применяется для измерения избыточного и вакуумметрического давлений в разных средах (жидкость, газ, пар), используется в качестве сигнализирующего устройства прямого действия и позволяет управлять производственными процессами, при этом особым условием к среде является исключение ее кристаллизации.
• ЭКМ применяется для выдачи сигналов управления исполнительным механизмам, которые поддерживают значения давления в трубопроводе, а также компрессорных установках, гидросистемах, пневмооборудованиях или бытовых автоклавах на определённом значении.
• Электроконтактный манометр пользуется популярностью во многих отраслях промышленности и инфраструктурных системах:

• Энергетика;
• Металлургия;
• Нефтегазовая и нефтехимическая промышленность;
• Системы водоснабжения;
• Машиностроительные установки;
• Генерация тепла и его распределение.

Также ЭКМ востребованы в системах автоматики безопасности ТЭЦ, ЦТП и котельных.

Разновидности моделей датчиков

Производством электроконтактных манометров занимается немало производителей, некоторые предлагают достаточно широкую линейку моделей, приведенный ниже перечень разделен согласно различным заводам-изготовителям:

• ТМ (ТВ, ТМВ), 10-ой серии;
• PGS23.100, PGS23.160;
• ЭКМ100Вм, ЭКМ160Вм;
• ТМ-510Р.05, ТМ-510Р.06, ДМ2005Сг и ее аналог ТМ-610.05 РОСМА.

Все перечисленные модели делятся на манометры с микровыключателями и с магнитомеханическими контактами.

Также производители выпускают приборы во взрывозащищенном исполнении и виброустойчивые или жидконаполненные (внутри заполнены диэлектрическим маслом, чаще всего глицерином) чтобы показания стрелки манометра “не скакали” при повышенной пульсации измеряемой среды. Глицерин внутри ЭКМ не даст стрелке быстро перемещаться.

Что такое степень пылевлагозащиты ip67?

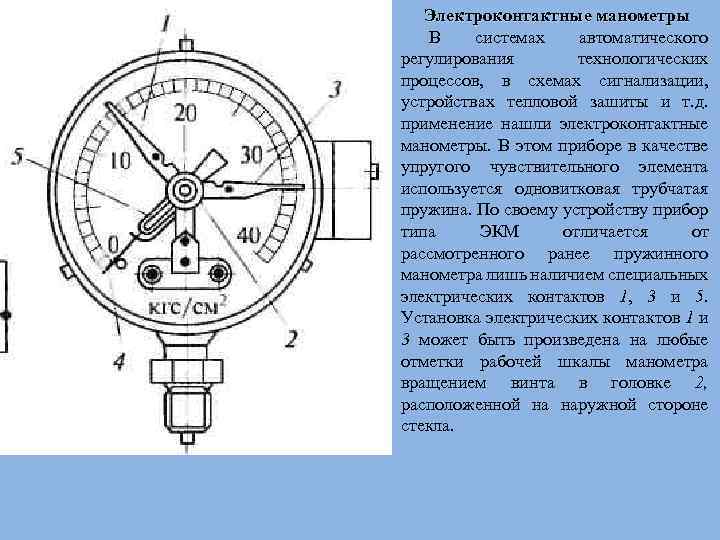

Устройство ЭКМ

ЭКМ является устройством, имеющий форму цилиндра и очень похожим на обычный манометр. Но в отличие от него в состав ЭКМ входят две стрелки, задающие значения уставок: Рмакс и Рмин (их перемещение осуществляется по шкале циферблата в ручную). Подвижная стрелка, показывающая реальное значение измеряемого давления коммутирует контактные группы, которые замыкаются или размыкаются при достижении ей выставленного значения. Все стрелки располагаются на одной оси, но места, в которых они закреплены, изолированы и не соприкасаются друг с другом.

Ось индикаторной стрелки изолирована от деталей прибора, его корпуса и шкалы. Она совершает вращения независимо от других.

Принцип работы манометра ЭКМ

На трубу питающего водопровода ставят прибор ЭКМ 17. В случае достижения стрелкой прибора нижней уставки давления 15, происходит перемыкание контактов, отвечающих за нижнее давление манометра 17. Последнее приводит к подключению к питанию обмотки первого реле-промежутка 9.

В результате первый его нормально разомкнутый контакт 10 (9) выполняет подключение обмотки реле времени 6 в сеть, а второй 11 (9) производит подготовку подключения питания обмотку реле управления.

Когда реле времени срабатывает, происходит замыкание его нормально разомкнутого контакта 7 (6), подключая обмотку управляющего реле 3 к питанию (питание на него проходит через 11 (9) и 7 (6)).

Далее происходит перекрытие контакта 4 (3), подающего питание на пускатель 1, в результате чего перемыкаются контакты пускателя 2, подавая питание на движок насоса 18, заставляя его работать.

Другой открытый контакт управляющего реле 5 (3) самоблокируется, оставляя обмотку 3 под напряжением.

При достижении стрелкой прибора верхней уставки давления, происходит закрытие контактов верхнего давления 16. Это приводит к тому, что на второе реле-промежутку 12 подается питание, чей контакт 13 (12) подключает к напряжению реле времени 6, а контакт реле-промежутки 14 (12), размыкаясь, готовит отключение напряжения от обмотки управляющего реле 3.

Затем происходит сработка реле времени, в результате чего размыкается нормально закрытый контакт 8, отключая обмотку реле 3 от сети. Это приводит к исчезновению питания с пускателя 1 и прекращению работы насоса 18.

При этом, происходит размыкание контакта 5 (3), предотвращающего включение управляющего реле после пропадания питания на реле времени и второго реле-промежутки.

В процессе убывания воды в резервуаре происходит падение давления, в результате, при достижении нижнего предела, процесс начинается снова.

Думаю, что материал, представленный в моей статье, помог вам разобраться в принципах построения схем и технологии работы устройства ЭКМ совместно с реле и магнитными пускателями.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Для соблюдения необходимых условий безопасности, важно, чтобы рабочие параметры технологический установок не превышали аварийных значений. Если возникают такие ситуации, то автоматическая система управления должна немедленно остановить работу оборудования и не давать ему запускаться до устранения неполадок или до достижения требуемых значений технологических параметров регулируемой среды

Сегодня на рынке существует огромное количество приборов для управления технологическими процессами

Так, например, одним из датчиков для измерения и контроля давления является электроконтактный манометр

Сегодня на рынке существует огромное количество приборов для управления технологическими процессами. Так, например, одним из датчиков для измерения и контроля давления является электроконтактный манометр.

Виды и конструкция прибора

В зависимости от того, для каких целей приборы используются, они подразделяются на различные типы. Самыми распространёнными являются манометры пружинные. Они имеют свои преимущества:

• Измерение величины в широком диапазоне.
• Хорошие технические характеристики.
• Надёжность.
• Простота устройства.

В пружинном манометре чувствительным элементом является полая внутри изогнутая трубка. Она может иметь сечение в виде овала или эллипсоида. Эта трубка деформируется под воздействием давления. Она запаяна с одной стороны, а с другой находится штуцер, при помощи которого измеряют величину в среде. Конец трубки, который запаян, соединяется с передаточным механизмом.

Конструкция прибора такова:

• Корпус.
• Стрелки прибора.
• Шестерёнки.
• Ось.
• Поводок.
• Зубчатый сектор.

Между зубьями сектора и шестерёнки устанавливается специальная пружина, которая необходима для того, чтобы исключить мёртвый ход.

Измерительная шкала представлена в Барах или Паскалях. Стрелка показывает избыточное давление той среды, в которой проводится замер.

Принцип действия очень прост. Давление от измеряемой среды поступает внутрь трубки. Под его воздействием трубка пытается выровняться, так как площадь внешней и внутренней поверхностей имеет разную величину. Свободный конец трубки совершает движение, при этом стрелка поворачивается на определённый угол благодаря передаточному механизму. Измеряемая величина и деформация трубки находятся в прямолинейной зависимости. Именно поэтому значение, которое показывает стрелка, и является давлением определённой среды.
