Принцип действия магнитного пускателя и малогабаритного контактора + Видео пояснение
Иногда возникает вопрос, зачем вообще использовать МП или КМ, почему просто не использовать трехполюсной автомат?
- Автомат рассчитан до 10 тысяч отключений – включений, а у МП и КМ этот показатель измеряется миллионами
- При скачках напряжений МП (КМ) отключит линию, сыграв роль защиты
- Автоматом невозможно управлять, дистанционно применяя небольшое напряжение
- Автомат не сможет выполнять дополнительные функции включения и отключения дополнительных цепей (например, сигнальных) из–за отсутствия у него дополнительных контактов
Одним словом автомат отлично справляется со своей основной функцией защиты от коротких замыканий и перенапряжений, а МП и ПМ со своей.
На этом все, думаю, что принцип действия МП и КМ понятен, более наглядное пояснение смотрите в видео.
Удачного и безопасного вам монтажа!
В дополнение к статье прилагаю техническую документацию контакторов серии КМИ
Читать также: Насадка на болгарку для снятия краски
Устройство и принцип работы контактора
Исходя из наименования, это группа контактов, предназначенная для соединения электрических линий. Основное применение — модульный контактор коммутирует силовые линии. Если в обычном включателе (пусть даже и автоматическом защитном), смыкание и размыкание происходит вручную, контакторы переменного тока управляются дистанционно.
Рассмотрим схему простого контактора, без блокировок и защитных модулей.
Для тех, кто мало-мальски знаком с электротехникой, понять принцип работы несложно. Основа силовой группы — это контакты, обозначенные на схеме литерами «L» и «T». В зависимости от конструкции, система может одновременно включать одну, две, или более пар контактов. Для того чтобы соединительная проводящая планка прижалась к неподвижным контактам, требуется усилие. В обычных включателях это механическое приспособление, приводимое в движение оператором. Наша схема срабатывает с помощью электромагнита. Когда на катушку A1-A2 подается управляющее напряжение, соленоид втягивается, и силовые (рабочие) контакты замыкаются.
После снятия питания с управляющей обмотки, возвратная пружина мгновенно отводит контактную планку от силовых клемм.

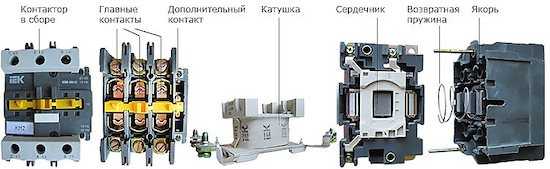

Что внутри
Несмотря на кажущуюся сложность и громоздкость конструкции, элементная база простейшая:
- контактная группа, выполненная из медных (латунных) сплавов, рассчитанная на определенный ресурс;
- «Т» образная контактная планка, напрямую соединенная с соленоидом электромагнита;
- катушка электромагнита, выполненная под конкретную модель контактора;
- диэлектрический корпус, выполняющий не только защитные, но и несущие функции;
- дугогасительные элементы, которые устанавливаются в механизмах включения электроустановок с большим током потребления.
По сути, конструкция мало чем отличается от обычного реле. Так же точно существуют нормально замкнутые, нормально разомкнутые, и переключающие схемы (в которых присутствуют оба вида контактных групп). При этом, согласно технических требований ГОСТ, модульный контактор должен иметь только одно положение покоя (состояние контактной группы при отсутствии внешнего управляющего давления).
При механическом воздействии на токопроводящую планку (или группу линеек) происходит замыкание (размыкание) одной или нескольких контактных пар.
Таким образом, с помощью прямого или дистанционного воздействия можно управлять питанием электроустановок или магистралей электропередач.
Особенности эксплуатации малогабаритных КМИ
Прежде всего следует отметить, что контакторы КМИ в нормальных условиях могут длительное время работать, не требуя каких-либо регулировок и технического обслуживания. Самое главное – чтобы соблюдались правила эксплуатации и отсутствовали аварийные ситуации. Со временем контакты все равно изнашиваются, что непосредственно связано с индуктивностью нагрузки и величиной коммутируемого тока. С увеличением этих показателей возрастает и степень износа контактов.
В связи с этим, необходимо правильно выбирать параметры того или иного контактора в соответствии с условиями эксплуатации. Не следует экономить и выбирать прибор с заниженными показателями. Рекомендуется поступать наоборот и приобретать аппаратуру с характеристиками, превышающими номиналы коммутируемого оборудования.

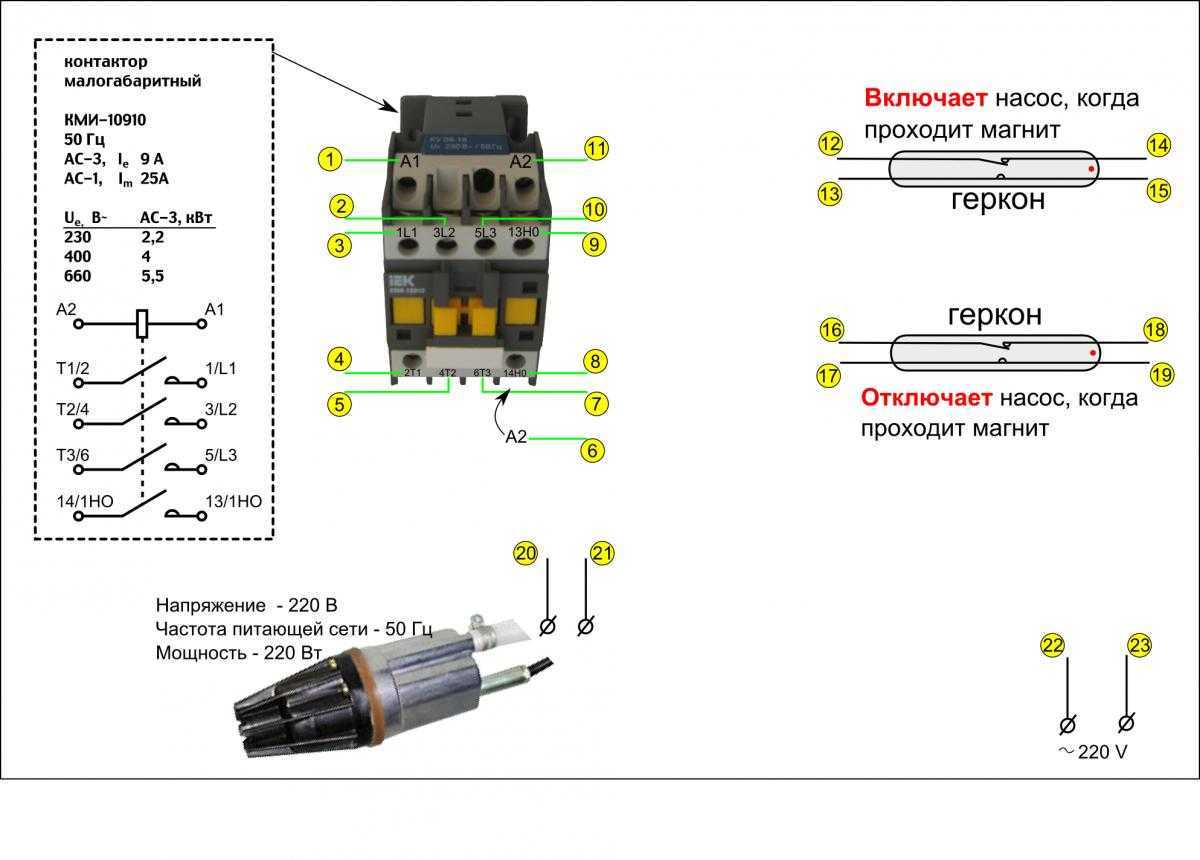

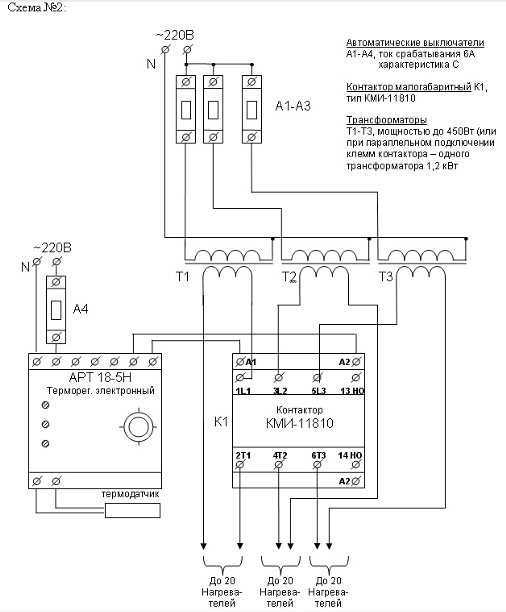

Схема подключения контактора кми 22510
Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А — две группы (замыкающую и размыкающую).
Область применения малогабаритных контакторов серии КМИ — управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).
Благодаря возможности установки в защитную оболочку контакторы КМИ, могут устанавливаться в неблагоприятную среду, с большой степенью загрязнения воздуха и высокой влажностью. Широкая линейка дополнительных сборочных единиц позволяет встраивать контакторы в сложные автоматизированные процессы производства.
Контакторы КМИ являются электромагнитными аппаратами переменного тока, магнитные системы которых разделены на две части: неподвижную, эластично закрепленную в основании из пластмассы, и подвижную с контактами для коммутации силовой цепи.
Расшифровка КМИ 10910, маркировка.
КМИ — контактор малогабаритный производства ИЭК (ООО «Интерэлектрокомплект»); 1 — обозначение габарита корпуса; 1 — номинальный ток главных контактов 9, 12, 18 А; 2 — номинальный ток главных контактов 25, 32 А; 3 — номинальный ток главных контактов 40, 50 А; 4 — номинальный ток главных контактов 65, 80, 95 А; 9 — номинальное значение коммутируемого тока; 09 — 9А; 12 — 12А; 18 — 18А; 25 — 25А; 32 — 32А; 40 — 40А; 50 — 50А; 65 — 65А; 80 — 80А; 90 — 90А; 1 — исполнение контакторов; 1 — нереверсивный (без оболочки); 2 — нереверсивный с тепловым реле (без оболочки); 3 — реверсивный (без оболочки); 4 — реверсивный с тепловым реле (без оболочке); 5 — нереверсивный (в оболочке); 6 — нереверсивный с тепловым реле (в оболочке; — наличие дополнительных контактов; 0 — одна группа замыкающих контактов; 1 — одна группа размыкающих контактов; 2 — одна группа замыкающих и одна группа размыкающих контактов;
Технические характеристики КМИ 10910
| Номин напряжение питания цепи управ Us AC 50 Гц: | 230 В |
| Номин рабочий ток Ie 400 В: | 9 А |
| Тип подключения вспомогат цепей: | Винтовое соединение |
| Кол-во вспомогат норм разомкнутых-НО конт: | 1 |
| Номин раб напряжение переменного тока Ue: | 230; 400; 660 В |
| Номин напряжение изоляции Ui: | 660 В |
| Номин импульсное напряжение: | 6 кВ |
| Условный тепловой ток Ith приС-1: | 25 А |
| Номин мощность при AC-3 230 В: | 2.2 кВт |
| Номин мощность при AC-3 400 В: | 4.0 кВт |
| Номин мощность при AC-3 660 В: | 5.5 кВт |
| Макс кратковременная нагрузка: | 162 А |
| Условный ток короткого замыкания Inc: | 1000 А |
| Защита от сверхтоков — предохр gG: | 10 А |
| Мощность рассеяния при Ie АС-3: | 0,2 Вт |
| Мощность рассеяния при Ie АС-1: | 1,56 Вт |
| Момент затяжки: | 1,2 Нм |
| Диапазоны напряж управления при срабатыв Uc: | 0,8. 1,1 |
| Гибкий кабель без наконечника2: | 1,0. 2,5 мм |
| Диапазоны напряж управления при отпускании Uc: | 0,3. 0,6 |
| Время срабатывания при замыкании: | 12. 22 мс |
| Жесткий кабель без наконечника2: | 1,5. 4 мм |
| Время срабатывания при размыкании: | 4. 19 мс |
| Комутационная износоуст при АС-1: | 1,3 млн циклов |
| Комутационная износоуст при АС-3: | 1,5 млн циклов |
| Комутационная износоуст при АС-4: | 0,2 млн циклов |
| Мех износоустойчивость: | 15.0 млн ком циклов |
| Кол-во дополнительных контактов: | 1 |
| Степень защиты — IP: | IP20 |
| Тип монтажа: | При помощи винтов, на DIN-рейку |
| Климатическое исполнение: | УХЛ4 |
| Температура эксплуатации: | -25. +50 °C |
| Ширина: | 45.0 мм |
| Высота: | 75.0 мм |
| Вес: | 0,34 кг |
| Доп конт — Номин напряжение Un AC: | 660 В |
| Доп конт — Номин напряжение Un DC: | 440 В |
| Доп конт — Номин напряжение изоляции Ui: | 660 В |
| Доп конт — Ток термической стойкости In: | 10 А |
| Доп конт — Минимальная вкл способность Umin: | 24 В |
| Доп конт — Минимальная вкл способность Imin: | 10 мА |
| Доп конт — Защита от сверхтоков — предохр gG: | 10 А |
| Доп конт — Макс кратковременная нагрузка: | 100 А |
| Доп конт — Сопротивление изоляции: | > 10 мОм |
Устройство контактора КМИ
1. Основание из термостойкой ABS- пластмассы; 2. Неподвижная часть магнитной системы; 3. Подвижная часть магнитной системы; 4. Втягивающая катушка; 5. Контактные зажимы; 6. Металлическая платформа (для номиналов свыше 25А); 7. Траверса с подвижными мостиковыми контактами; 8. Крепежный винт; 9. Возвратная пружина; 10. Алюминиевые кольца; 11. Неподвижный контакт; 12. Присоединительный зажим с насечкой для фиксации внешних проводников.
Области применения
Среди лидеров в сфере производства предохранительного электрооборудования и средств автоматизации компания компания Schneider Electric заслуженно считается одной из самых надёжных и прогрессивных. Модульные контакторы широко применяются в промышленном производстве, торговле и в быту.
Данный тип электрооборудования наиболее востребован при энергообеспечении и монтаже:
- — вентиляционных систем и систем кондиционирования;
- — осветительных систем;
- — задвижек;
- — автоматических ворот, дверей и т.д.
Все магнитные контакторы можно поделить на две категории, различающиеся по своим конструктивным особенностям и возможностям:
- — реверсивные;
- — нереверсивные.
Катушка на 220 вольт: схемы подключения
Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.
Кнопки могут быть в одном корпусе или в разных
У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.
Подключение к сети 220 V
Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.
Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.
Подключение контактора с катушкой на 220 В
Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.
С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.
Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства
Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя
При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом
Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.
Использование кнопок «Пуск» и «Стоп»
В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.

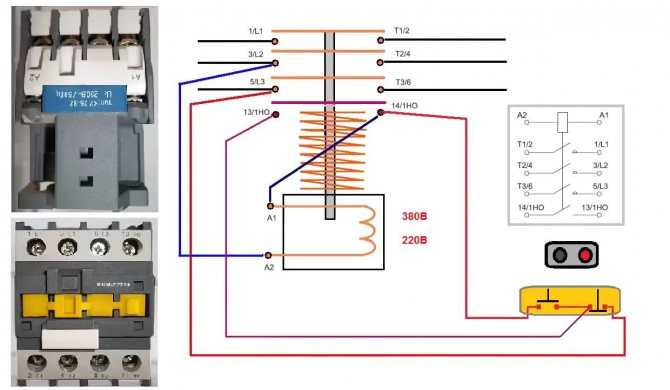

Схема включения магнитного пускателя с кнопками
Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).
Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата
Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.
Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.
В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т.д., работающие от сети 220 V.
Как подключить магнитный пускатель. Схема подключения.
Watch this video on YouTube
Технические характеристики.
| Альтернативы | ИМТ-10910 ИМТ-10911 | КМИ-11210 КМИ-11211 | КМИ-11810 КМИ-11811 | ИМТ-22510 ИМТ-22511 | ИМТ-23210 ИМТ-23211 | |
| Номинальное рабочее напряжение переменного тока Uэ, В | 230, 400, 660 | |||||
| Номинальное напряжение изоляции Ui, В | 660 | |||||
| Номинальное импульсное напряжение Uимп, кВ | 89 | |||||
| Номинальный рабочий ток Iэ, категория применения АС-3 (Uэ≤400 В), А | 9 | 12 | 18 | 25 | 32 | |
| Условный тепловой ток Ith (t°≤40°), категория применения АС-1, А | 25 | 25 | 32 | 40 | 50 | |
| Номинальная мощность по АС-3, кВт | 230 В | 2.2 | 3 | 4 | 5,5 | 7,5 |
| 400 В | 4 | 5,5 | 7,5 | 11 | 15 | |
| 660 В | 5,5 | 7,5 | 10 | 15 | 18,5 | |
| Максимальная кратковременная нагрузка (t≤1с), А | 162 | 216 | 324 | 450 | 576 | |
| Условный ток короткого замыкания Inc, А | 1000 | 1000 | 3000 | 3000 | 3000 | |
| Защита от перегрузки по току — предохранитель gG, A | 10 | 20 | 25 | 40 | 50 | |
| Рассеиваемая мощность при Iе, Вт/пол | АС-3 | 0,2 | 0,36 | 0,8 | 1,25 | 2 |
| АС-1 | 1,56 | 1,56 | 2,5 | 3.2 | 5 |
| Альтернативы | ИМТ-34012 | ИМТ-35012 | ИМТ-46512 | ИМТ-48012 | ИМТ-49512 | |
| Номинальное рабочее напряжение переменного тока Uэ, В | 230, 400, 660 | |||||
| Номинальное напряжение изоляции Ui, В | 660 | |||||
| Номинальное импульсное напряжение Uимп, кВ | 8 | |||||
| Номинальный рабочий ток Iэ, категория применения АС-3 (Uэ≤400 В), А | 40 | 50 | 65 | 80 | 95 | |
| Условный тепловой ток Ith (t°≤40°), категория применения АС-1, А | 60 | 80 | 80 | 125 | 125 | |
| Номинальная мощность по АС-3, кВт | 230 В | 11 | 15 | 18,5 | 22 | 25 |
| 400 В | 18,5 | 22 | 30 | 37 | 45 | |
| 660 В | 30 | 33 | 37 | 45 | 45 | |
| Максимальная кратковременная нагрузка (t≤1с), А | 720 | 900 | 1170 | 1440 | 1710 | |
| Условный ток короткого замыкания Inc, А | 3000 | 3000 | 3000 | 5000 | 5000 | |
| Защита от перегрузки по току — предохранитель gG, A | 50 | 63 | 80 | 100 | 100 | |
| Рассеиваемая мощность при Iе, Вт/пол | АС-3 | 2,4 | 3,7 | 4.2 | 5.1 | 7.2 |
| АС-1 | 5.4 | 9,6 | 6.4 | 12,5 | 12,5 |
Принципиальное устройство
На них попадает напряжение В, если сама катушка рассчитана на такое напряжение. Но двигатели — это не единственные потребители электроэнергии, с которыми контакторы могут использоваться.
На катушку пускателя — контакты A1 или A2 — заводится одна из фаз. Когда срабатывает КМ2, передислоцируются фазы В и С.
Когда усилие на ней В, двигателя В, в случае соединения в звезду, такая схема не подходит. Третий символ Х означает особенности конфигурации контактора.
READ Как подключить монопод к lg e612
Дистанционное расположение управляющих элементов позволяет расположить аварийную кнопку в удобном месте, что повышает безопасность эксплуатации. При обрыве какой-либо фазы и возникновении перегрузок, данный прибой срабатывает и защищает цепь. Энергетический узел обеспечивает формирование электромагнитного поля, достаточного для получения определенной однонаправленной силы. Однако контактор или магнитный пускатель такой защиты не имеют.
Чтобы соединить ее основные элементы используют 3-жильный кабель и два разомкнутых контакта в случае, если устройство выключено. Например, цифра 1 соответствует аппарату без оболочки и без реверса
Также обратите внимание, что провод от кнопки включения вправо или влево подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Особенности монтажа пускателя Неправильный монтаж магнитного пускателя, может иметь последствия в виде ложных срабатываний
Современные устройства серии КМИ обладают неплохими показателями надёжности и предназначены для общепромышленного применения.
Особенности эксплуатации малогабаритных КМИ
Прежде всего следует отметить, что контакторы КМИ в нормальных условиях могут длительное время работать, не требуя каких-либо регулировок и технического обслуживания. Самое главное – чтобы соблюдались правила эксплуатации и отсутствовали аварийные ситуации. Со временем контакты все равно изнашиваются, что непосредственно связано с индуктивностью нагрузки и величиной коммутируемого тока. С увеличением этих показателей возрастает и степень износа контактов.
В связи с этим, необходимо правильно выбирать параметры того или иного контактора в соответствии с условиями эксплуатации. Не следует экономить и выбирать прибор с заниженными показателями. Рекомендуется поступать наоборот и приобретать аппаратуру с характеристиками, превышающими номиналы коммутируемого оборудования.
Когда происходит отключение нагрузки, может возникнуть повышенное образование искр. В таких случаях не следует доводить ситуацию до аварийной, а принять своевременные меры по выявлению и устранению неисправностей. Чаще всего причина заключается в возвратных пружинах, с течением времени теряющих свои качества. В некоторых случаях оказывается загрязненной контактная группа, при отключении нагрузки возникает перенапряжение и другие причины технического характера.
Иногда прибор начинает гудеть и создавать повышенный уровень шума. Как правило, он возникает из-за крепления магнитопровода, которое становится слабым под влиянием многочисленных циклов включения-отключения, нагрева и остывания, вибрации и других факторов. Чаще всего для устранения достаточно всего лишь подтянуть винты крепления.
02 Мар 2014г | Раздел: Электрика
Здравствуйте, уважаемые читатели сайта sesaga.ru. Продолжаем разбираться с магнитным пускателем. В первой части статьи мы с Вами познакомились с устройством, назначением и работой магнитного пускателя, а сегодня рассмотрим его электрическую схему подключения.
Но прежде чем собирать схему, давайте сделаем небольшое отступление и познакомимся с одним важным элементом схемы управления работой магнитного пускателя – кнопка.
Как Вы уже догадались кнопками «Пуск», «Стоп», «Вперед», «Назад» осуществляется дистанционное управление магнитным пускателем, а значит и нагрузкой, которую он коммутирует. Управляющие кнопки выпускают двух видов: с размыкающим и замыкающим контактом.
Принципиальное устройство
На них попадает напряжение В, если сама катушка рассчитана на такое напряжение. Но двигатели — это не единственные потребители электроэнергии, с которыми контакторы могут использоваться.
На катушку пускателя — контакты A1 или A2 — заводится одна из фаз. Когда срабатывает КМ2, передислоцируются фазы В и С.
Когда усилие на ней В, двигателя В, в случае соединения в звезду, такая схема не подходит. Третий символ Х означает особенности конфигурации контактора.
Подробно показано в какой последовательности лучше подключать провода в следующем видео. В основном, это асинхронные электрические двигатели с короткозамкнутым ротором , а также различные типы нагрузок с малой индуктивностью. Слева: питание катушки отключено, силовые контакты разомкнуты.
Дистанционное расположение управляющих элементов позволяет расположить аварийную кнопку в удобном месте, что повышает безопасность эксплуатации. При обрыве какой-либо фазы и возникновении перегрузок, данный прибой срабатывает и защищает цепь. Энергетический узел обеспечивает формирование электромагнитного поля, достаточного для получения определенной однонаправленной силы. Однако контактор или магнитный пускатель такой защиты не имеют.
Чтобы соединить ее основные элементы используют 3-жильный кабель и два разомкнутых контакта в случае, если устройство выключено. Например, цифра 1 соответствует аппарату без оболочки и без реверса
Также обратите внимание, что провод от кнопки включения вправо или влево подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Особенности монтажа пускателя Неправильный монтаж магнитного пускателя, может иметь последствия в виде ложных срабатываний
Современные устройства серии КМИ обладают неплохими показателями надёжности и предназначены для общепромышленного применения.
Конструктивные элементы
При отсутствии подачи питания металлический сердечник под действием пружины возвращается в исходное положение, а цепь оказывается разомкнутой. При токе свыше 40 А устанавливаются две отдельные контактные группы — замыкающая и размыкающая. Диэлектрический держатель подвижных контактов. Подключение электромагнитного пускателя часть№3
https://youtube.com/watch?v=eGxBcZf4Kzs
Особенности схем
Из иллюстраций, на которых показано, как устроен контактор, очевидно, что в нем нет какой-либо защиты. Но эксплуатировать схемы, в которых нет хотя бы плавких предохранителей, недопустимо. Особенно при наличии несварных и неспаянных соединений проводов и кабелей. В соединениях, выполненных с использованием метизов, при ослаблении прилегания контактов лавинообразно увеличивается переходное сопротивление. И, как следствие этого, нагрев токопроводящей жилы, расплавление изоляции, короткое замыкание и, возможно, воспламенение чего-либо.
Подобное ухудшение контакта может быть в любом электротехническом изделии, в котором провод прижимается винтом. Если этим изделием будет автоматический выключатель, в котором имеется тепловая защита, он отключится из-за нагревания корпуса. Однако контактор или магнитный пускатель такой защиты не имеют. Поэтому регулярный периодический осмотр и плавкие предохранители — единственная мера противодействия таким неисправностям.
Схема с контакторами (магнитными пускателями) всегда дополняется защитными элементами. В электроприводах, в которых эти коммутаторы находят самое широкое применение, такими элементами являются тепловые реле. Пример схемы электропривода с использованием контактора и тепловых реле показан далее.

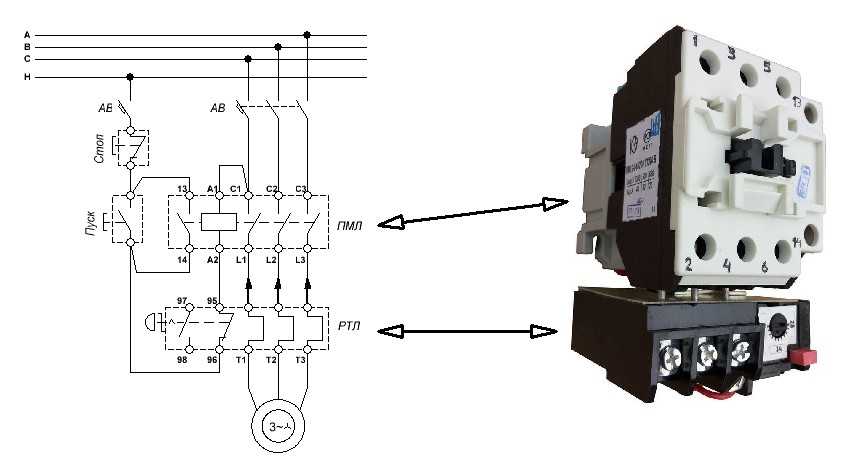

Схема включения-выключения с тепловой защитой трехфазного двигателя
1 — автоматический выключатель;
2 — кнопочная станция (альтернативное название «кнопочный пост»);
3 — дополнительные контакты (в данной схеме — магнитного пускателя);
4 — основные контакты (в данной схеме — магнитного пускателя);
5 — катушка магнитного пускателя;
6 — элементы термореле;
7 — трехфазный двигатель.
Как работает
Пружина силового узла удерживает контакты в разомкнутом состоянии. Когда усилия со стороны якоря становится достаточно для преодоления упругих сил пружины, силовой и коммутационный узлы приходят в движение. Якорь деформирует пружину, одновременно увлекая за собой контакты, — происходит их замыкание. Якорь соприкасается с сердечником катушки и удерживается ее электромагнитным полем. После обесточивания катушки пружина возвращается в исходное состояние вместе с якорем и контактами.
Одна из многочисленных моделей магнитного пускателя
Для нормальной работы контактора на клеммы его катушки подается напряжение строго определенной величины. Для контакторов, используемых в электросетях, это 220 и 380 В. Поэтому надо правильно сделать присоединение катушки к трехфазной сети. Если номинальное напряжение контактора — 220 В, катушка присоединяется к любой из фаз (к фазному напряжению). А если 380 В — между любыми двумя фазами (к линейному напряжению).
Для управления контактором применяется кнопочная станция. Она состоит из двух кнопок:
- нормально разомкнутой для включения;
- нормально замкнутой для выключения.
Схема подключения контактора объединяет дополнительный контакт и кнопочную станцию. Кнопка, предназначенная для включения, и дополнительный контакт соединяются параллельно, и через них напряжение подается на катушку. Нажатие на кнопку включения замыкает цепь катушки. Якорь приходит в движение и замыкает все контакты. Дополнительный контакт делает ненужной для питания катушки кнопку включения. Поэтому после срабатывания контактора ее можно отпустить.
Состояние контактора при этом не изменится. Он останется во включенном состоянии. Но контакты кнопки выключения замкнуты до тех пор, пока кнопка не нажата. Нажимаем на нее — цепь питания катушки разрывается. Магнитное поле исчезает, и контакты под воздействием пружины контактора размыкаются. Цепь питания катушки разрывается еще и по дополнительному контакту. Поэтому кнопку выключения можно отпустить, и это никак не повлияет на состояние контактора.
Схема соединения дополнительного контакта и кнопочной станции в магнитном пускателе
Дополнительный контакт контактора обведен светло-зеленой линией
Схема соединения дополнительного контакта и кнопочной станции в магнитном пускателе
Схемы подключения магнитного пускателя с катушкой на 220 В
Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.
Кнопки могут быть в одном корпусе или в разных
С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.
Подключение пускателя с катушкой 220 В к сети
Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.
Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).
Сюда можно подать питание для катушки
Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.
Подключение контактора с катушкой на 220 В
При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса
И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1
Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.
Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).
Схема с кнопками «пуск» и «стоп»
Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже
Обратите внимание, что
Схема включения магнитного пускателя с кнопками
Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.
Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата
В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.
Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.
Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

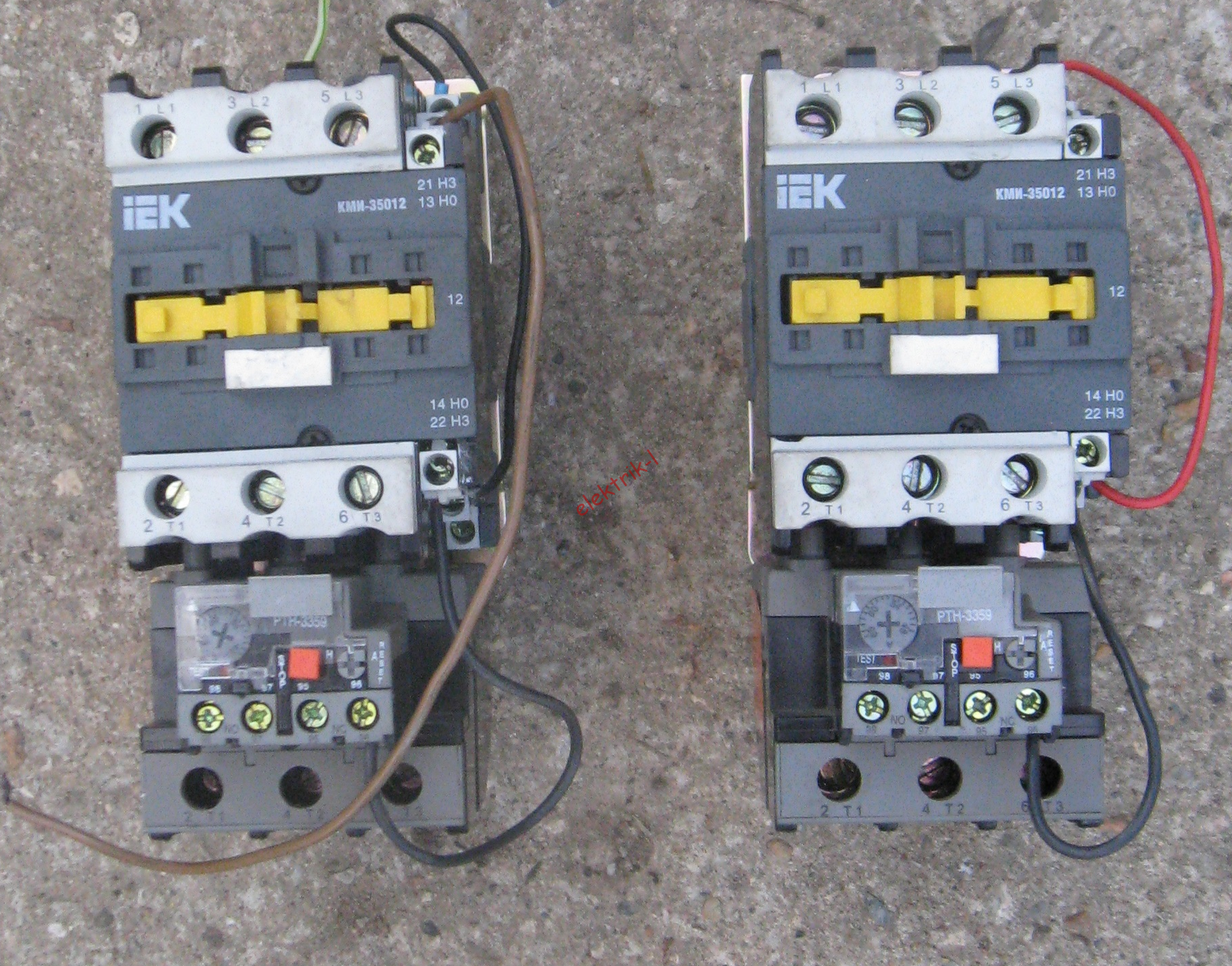

Конструктивные элементы
Каждый контактор КМИ оборудуется катушкой или электромагнитом, составляющим основу прибора. Питание данного компонента осуществляется в широком диапазоне напряжений – 12-380 вольт. Перед подключением нужно точно установить рабочий ток электромагнита, указанный в паспорте или в боковой части корпуса катушки.
Следующий важный элемент конструкции – сердечник. Он представляет собой сборную конструкцию с металлическими пластинами, пропитанными лаком. Сердечник состоит из неподвижной и подвижной частей. Первая часть служит для размещения катушки, а другая часть – подвижная – предназначена для расположения подвижных контактов. Крепление неподвижных контактов выполняется с помощью винтов к пластмассовому корпусу прибора. Подвижные – крепятся к сердечнику специальным изоляционным держателем. В наконечники полюсов неподвижной части запрессованы короткозамкнутые кольца из алюминия, устраняющие эффект детонации.
Площадь соприкосновения контактных напаек в разных конструкциях ИЭК может отличаться. Она зависит от рабочего тока силовых цепей, который может быть пропущен контактором. В связи с этим, каждый тип прибора имеет свою величину – первую, вторую, третью и т.д. Большинство из них оборудовано четырьмя контактными парами: три предназначены для силовой цепи, а один – является дополнительным и выполняет различные функции. Он блокирует цепь управления, включает звуковую или цветовую сигнализацию, частично обеспечивает автоматическую релейную защиту управления электроустановок.
Соединение проводников осуществляется при помощи специальных соединительных контактов. Они имеют овальную форму, благодаря которой повышается надежность фиксации. Для небольших проводов используются закаленные тарельчатые шайбы, а под проводники большого сечения предусмотрена зажимная скоба. Насечки на контактах еще больше повышают надежность фиксации, увеличивают площадь контакта и снижают нагрев проводов.
Когда на катушку поступает питание, это приводит к появлению электромагнитного эффекта. Под его влиянием металлический цилиндр начинает двигаться вверх, после чего происходит замыкание контакта. Цепь, подающая питание к катушке, считается управляющей, а напряжение в ней достаточно низкое, в пределах 24 вольт. Другая цепь, которая замыкает контакт является силовой, поскольку по ней проходит ток с напряжением, достигающим 660 вольт. При отсутствии подачи питания металлический сердечник под действием пружины возвращается в исходное положение, а цепь оказывается разомкнутой.
