Стоимостные показатели
Стоимость российских кнопочных постов достаточно невысока и зависит в первую очередь от числа кнопок, категории размещения и климатического исполнения. Приборы в металлическом корпусе стоят несколько дороже аналогов, установленных в пластмассовый корпус.
Так, например, цена двухкнопочных приборов «ПКЕ-222-2» находится в диапазоне 250,0…280,0 рублей. Аналогичное устройся имеющую грибообразную кнопку «Стоп» обойдется несколько дороже – 380,0 рублей.
Цена однокнопочных постов не превышает 150 рублей. Шестикнопочный тельферный пульт «ПКТ-60» стоит 300,0 рублей. Аналогичное по количеству кнопок и электрическим параметрам устройство, оборудованное ключом («защита от дурака»), будет стоит на 200,0 рублей дороже.
Магнитный пускатель — для чего он нужен и как его подключать
Чтобы понять, как подключить магнитный пускатель, следует разобраться в принципе его работы. Он прост и полностью идентичен тому, по которому работает любое реле.
Главная задача магнитного пускателя — это дистанционное подключение мощной нагрузки, которое может производиться как в ручном режиме, так и в ходе алгоритмической работы промышленной автоматизированной установки.
Основными составляющими магнитного пускателя являются индуктивная катушка, создающая магнитное поле, якорь, связанный механически с одной из контактных групп, и еще одна пара контактов.
Катушка индуктивности включается в цепь управления, состоящую из последовательно включенных кнопок «Стоп» с нормально замкнутыми контактами и «Пуск» с нормально разомкнутыми. Параллельно кнопке «Пуск» включается еще одна контактная пара, которая замыкается одновременно с подключением нагрузки.

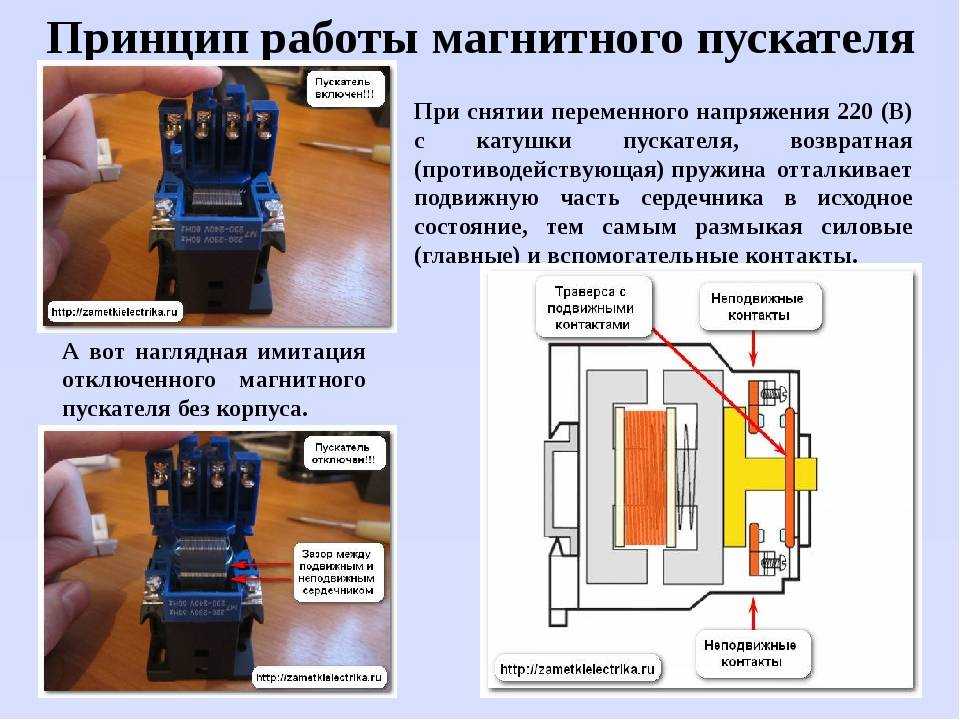

Магнитный пускатель работает следующим образом: при нажатии «Пуска» замыкается электрическая цепь, ток проходит через замкнутые контакты этой кнопки и кнопки «Стоп» (ведь они нормально замкнутые), что означает — пока не нажмут на эту кнопку, цепь не разомкнется. При прохождении электрического тока по катушке в ней возникает магнитное поле, притягивающее якорь, который, в свою очередь, соединяет контакты — всего их четыре пары. Три из них основные и предназначены для включения трехфазной полезной нагрузки, например мощного электродвигателя. Четвертая пара включена параллельно пусковой кнопке, которую после этого можно отпускать, и ток в цепи будет проходить через эти контакты.
Для того чтобы отключить нагрузку, достаточно разомкнуть цепь соленоида. Для этого и предназначена кнопка «Стоп», контактная группа которой в обычном положении замкнута, а размыкается при нажатии. Теперь все происходит в обратном порядке: цепь прерывается, магнитное поле катушки исчезает, происходит размыкание всех контактов — как силовых, так и удерживающего. Кнопку «Стоп» можно отпускать — ток больше по управляющей цепи не пойдет, ведь контакты кнопки «Пуск» в ненажатом положении разомкнуты. Все, магнитный пускатель выключен.
Как правило, катушка магнитного пускателя рассчитана на напряжение 220 Вольт переменного тока с частотой 50-60 Герц. Приборы, в схеме которых используются магнитные катушки или трансформаторы, рассчитанные исключительно на частоту 60 Герц, у нас лучше не использовать — они могут выйти из строя, зато отечественный или европейский магнитный пускатель можно использовать в Америке без ограничений.
Типичная ошибка при монтаже – включение управляющей цепи не между нейтралью и фазой, а между фазами. В этом случае на катушку попадает 380 Вольт вместо 220, и она сгорает.
При всей простоте устройства конструкция магнитного пускателя постоянно совершенствуется. Конструкторские бюро, создающие новые коммутационные устройства, стремятся снизить шум при срабатывании и уменьшить образовывающуюся в момент соединения или разъединения контактов электрическую дугу. Особенно это касается высоковольтных пускателей, рассчитанных на работу с напряжением в тысячу вольт. Так, совместное швейцарско-шведское предприятие Asea Brown Boveri Ltd производит коммутационную аппаратуру для электрических схем с конца девятнадцатого века, ею накоплен огромный опыт в производстве этого оборудования. Магнитный пускатель ABB – то же, что «Роллс-Ройс» среди автомобилей.
20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.
Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.
Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.
Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.
Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.
Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.
Подключение асинхронного двигателя на 380 В через пускатель с катушкой на 220 В
Эта схема отличается только тем, что в ней подключаются к контактам L1, L2, L3 три фазы и также три фазы идут на нагрузку. На катушку пускателя — контакты A1 или A2 — заводится одна из фаз. На рисунке это фаза B, но чаще всего это фаза С как менее нагруженная. Второй контакт подсоединяется к нулевому проводу. Также устанавливается перемычка для поддержания электропитания катушки после отпускания кнопки ПУСК.
Схема подключения трехфазного двигателя через пускатель на 220 В
Как видите, схема практически не изменилась. Только в ней добавилось тепловое реле, которое защитит двигатель от перегрева. Порядок сборки — в следующем видео. Отличается только сборка контактной группы — подключаются все три фазы.
Схемы подключения магнитного пускателя с катушкой на 220 В
Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.
Кнопки могут быть в одном корпусе или в разных
С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.
Подключение пускателя с катушкой 220 В к сети
Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.
Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).
Сюда можно подать питание для катушки
Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.
Подключение контактора с катушкой на 220 В
При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть
Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.
Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).
Схема с кнопками «пуск» и «стоп»
Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже
Обратите внимание, что
Схема включения магнитного пускателя с кнопками
Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

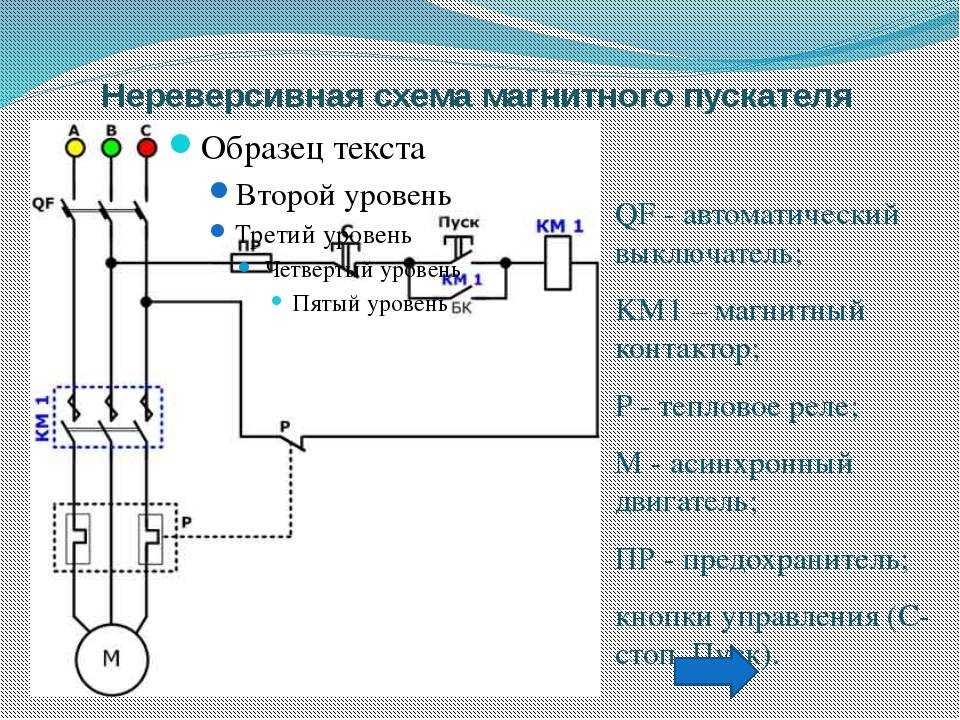

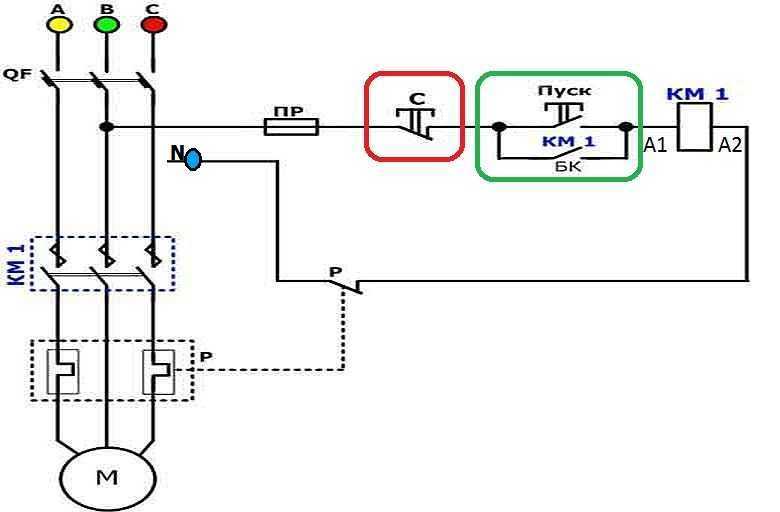

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата
В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.
Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.
Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.
Схема подключения контактора кми 22510
Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А — две группы (замыкающую и размыкающую).
Область применения малогабаритных контакторов серии КМИ — управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).
Благодаря возможности установки в защитную оболочку контакторы КМИ, могут устанавливаться в неблагоприятную среду, с большой степенью загрязнения воздуха и высокой влажностью. Широкая линейка дополнительных сборочных единиц позволяет встраивать контакторы в сложные автоматизированные процессы производства.
Контакторы КМИ являются электромагнитными аппаратами переменного тока, магнитные системы которых разделены на две части: неподвижную, эластично закрепленную в основании из пластмассы, и подвижную с контактами для коммутации силовой цепи.
Расшифровка КМИ 10910, маркировка.
КМИ — контактор малогабаритный производства ИЭК (ООО «Интерэлектрокомплект»); 1 — обозначение габарита корпуса; 1 — номинальный ток главных контактов 9, 12, 18 А; 2 — номинальный ток главных контактов 25, 32 А; 3 — номинальный ток главных контактов 40, 50 А; 4 — номинальный ток главных контактов 65, 80, 95 А; 9 — номинальное значение коммутируемого тока; 09 — 9А; 12 — 12А; 18 — 18А; 25 — 25А; 32 — 32А; 40 — 40А; 50 — 50А; 65 — 65А; 80 — 80А; 90 — 90А; 1 — исполнение контакторов; 1 — нереверсивный (без оболочки); 2 — нереверсивный с тепловым реле (без оболочки); 3 — реверсивный (без оболочки); 4 — реверсивный с тепловым реле (без оболочке); 5 — нереверсивный (в оболочке); 6 — нереверсивный с тепловым реле (в оболочке; — наличие дополнительных контактов; 0 — одна группа замыкающих контактов; 1 — одна группа размыкающих контактов; 2 — одна группа замыкающих и одна группа размыкающих контактов;
Технические характеристики КМИ 10910
| Номин напряжение питания цепи управ Us AC 50 Гц: | 230 В |
| Номин рабочий ток Ie 400 В: | 9 А |
| Тип подключения вспомогат цепей: | Винтовое соединение |
| Кол-во вспомогат норм разомкнутых-НО конт: | 1 |
| Номин раб напряжение переменного тока Ue: | 230; 400; 660 В |
| Номин напряжение изоляции Ui: | 660 В |
| Номин импульсное напряжение: | 6 кВ |
| Условный тепловой ток Ith приС-1: | 25 А |
| Номин мощность при AC-3 230 В: | 2.2 кВт |
| Номин мощность при AC-3 400 В: | 4.0 кВт |
| Номин мощность при AC-3 660 В: | 5.5 кВт |
| Макс кратковременная нагрузка: | 162 А |
| Условный ток короткого замыкания Inc: | 1000 А |
| Защита от сверхтоков — предохр gG: | 10 А |
| Мощность рассеяния при Ie АС-3: | 0,2 Вт |
| Мощность рассеяния при Ie АС-1: | 1,56 Вт |
| Момент затяжки: | 1,2 Нм |
| Диапазоны напряж управления при срабатыв Uc: | 0,8. 1,1 |
| Гибкий кабель без наконечника2: | 1,0. 2,5 мм |
| Диапазоны напряж управления при отпускании Uc: | 0,3. 0,6 |
| Время срабатывания при замыкании: | 12. 22 мс |
| Жесткий кабель без наконечника2: | 1,5. 4 мм |
| Время срабатывания при размыкании: | 4. 19 мс |
| Комутационная износоуст при АС-1: | 1,3 млн циклов |
| Комутационная износоуст при АС-3: | 1,5 млн циклов |
| Комутационная износоуст при АС-4: | 0,2 млн циклов |
| Мех износоустойчивость: | 15.0 млн ком циклов |
| Кол-во дополнительных контактов: | 1 |
| Степень защиты — IP: | IP20 |
| Тип монтажа: | При помощи винтов, на DIN-рейку |
| Климатическое исполнение: | УХЛ4 |
| Температура эксплуатации: | -25. +50 °C |
| Ширина: | 45.0 мм |
| Высота: | 75.0 мм |
| Вес: | 0,34 кг |
| Доп конт — Номин напряжение Un AC: | 660 В |
| Доп конт — Номин напряжение Un DC: | 440 В |
| Доп конт — Номин напряжение изоляции Ui: | 660 В |
| Доп конт — Ток термической стойкости In: | 10 А |
| Доп конт — Минимальная вкл способность Umin: | 24 В |
| Доп конт — Минимальная вкл способность Imin: | 10 мА |
| Доп конт — Защита от сверхтоков — предохр gG: | 10 А |
| Доп конт — Макс кратковременная нагрузка: | 100 А |
| Доп конт — Сопротивление изоляции: | > 10 мОм |
Устройство контактора КМИ
1. Основание из термостойкой ABS- пластмассы; 2. Неподвижная часть магнитной системы; 3. Подвижная часть магнитной системы; 4. Втягивающая катушка; 5. Контактные зажимы; 6. Металлическая платформа (для номиналов свыше 25А); 7. Траверса с подвижными мостиковыми контактами; 8. Крепежный винт; 9. Возвратная пружина; 10. Алюминиевые кольца; 11. Неподвижный контакт; 12. Присоединительный зажим с насечкой для фиксации внешних проводников.
Классификация контакторных устройств
Существуют различные типы контакторов, отличающихся друг от друга по различным показателям. Среди них можно выделить следующие параметры.
В первую очередь, они классифицируются по назначению. Сюда входят следующие виды и категории:
- Приборы для дистанционной коммутации. Большинство из них работает под ручным управлением оператора, используя кнопки или выключатели. В нужное время подается сигнал, и устройство приводится в действие. В другом способе несколько контакторов соединяются в общую автоматизированную систему питания, в которой для подачи команд используется электронная схема. На случай аварийной ситуации предусмотрена система защиты, размыкающая контакты.
- Включение мощного электрооборудования при помощи слаботочных линий. Возникает вопрос, для чего нужен контактор в таких случаях? Не лучше ли воспользоваться традиционной кнопкой? Это, конечно, можно сделать, но тогда понадобится очень массивная и громоздкая аппаратура, а сам процесс включения потребует значительных усилий. То же самое касается и выключения. Поэтому для этих целей используются компактные слаботочные устройства, позволяющие с высокой частотой выполнять циклы включения-выключения. Таким образом, слабый ток подается на катушку, а уже потом осуществляется запуск мощного электродвигателя.
Каждый контактор модульный разделяется по типу привода его в действие. В этом случае также можно отметить различные варианты:
- Электромагнитный привод считается основным, именно он заложен в принципе действия большинства устройств. При подаче напряжения происходит включение, а при отсутствии напряжения прибор отключается. После полного отключения, включение нужно выполнять повторно, что обеспечивает дополнительную безопасность при работе с электроустановками.
- Контактная группа может быть приведена в движение с помощью пневматических устройств. Такая система, предназначенная для коммутации, не требует электромагнитного привода. Управляющая команда подается импульсом высокого давления. Подобные системы применяются для локомотивов железных дорог, и других установках с пневматикой.
Любой контактор модульный КМ в зависимости от модификации, может быть смонтирован разными способами:
- Специализированные устройства, в том числе и без корпусов, не имеют каких-либо дизайнерских ограничений и устанавливаются исключительно с позиций нормальной функциональности и безопасной эксплуатации.
- Существуют конструкции, создаваемые в индивидуальном порядке под конкретную электроустановку. Они не подходят для бытовых условий, поскольку размещаются в специально отведенных местах.
- При стандартном монтаже модульный контактор и его подключение осуществляются на ДИН-рейку в щитке, вместе с другими устройствами.
Существуют различия и в соответствии с номинальным напряжением основной цепи. В этом случае контактор КМ может входить в группу устройств, работающих с напряжением 220 и 440 вольт или в группу с напряжением 380 и 660 В. Прибор, бывает однополюсный, а также двухполюсный и с большим количеством полюсов – до 5 единиц.
Как подключить контактор
При подключении контактора сразу нужно определиться с механизмом, который он будет включать. Это может быть двигатель, насос, вентилятор, нагревательные элементы, компрессоров и т. д. Главной особенность контактора, отличающего его от автомата, является отсутствие всякой защиты. Поэтому продумывая цепи включения электрооборудования через контактор обязательно необходимо учесть ограничивающие ток и нагрев элементы. Для ограничения и отключения оборудования при коротких замыканиях и превышающих во много раз номинал нагрузках используются предохранители и автоматы. От длительного незначительно превышения номинальных токов работающего оборудования применяются тепловые реле. Для того чтобы правильно подключить контактор в схему нужно чётко понимать какие из контактов силовые, а какие из них вспомогательные, то есть блок-контакты. Также нужно посмотреть на номиналы катушки включения. Там должны быть указаны напряжение его тип и величина, а также токи которые через неё протекают для нормальной работы. Во время работы силовые контакты могут погорать, поэтому их необходимо регулярно осматривать и чистить.

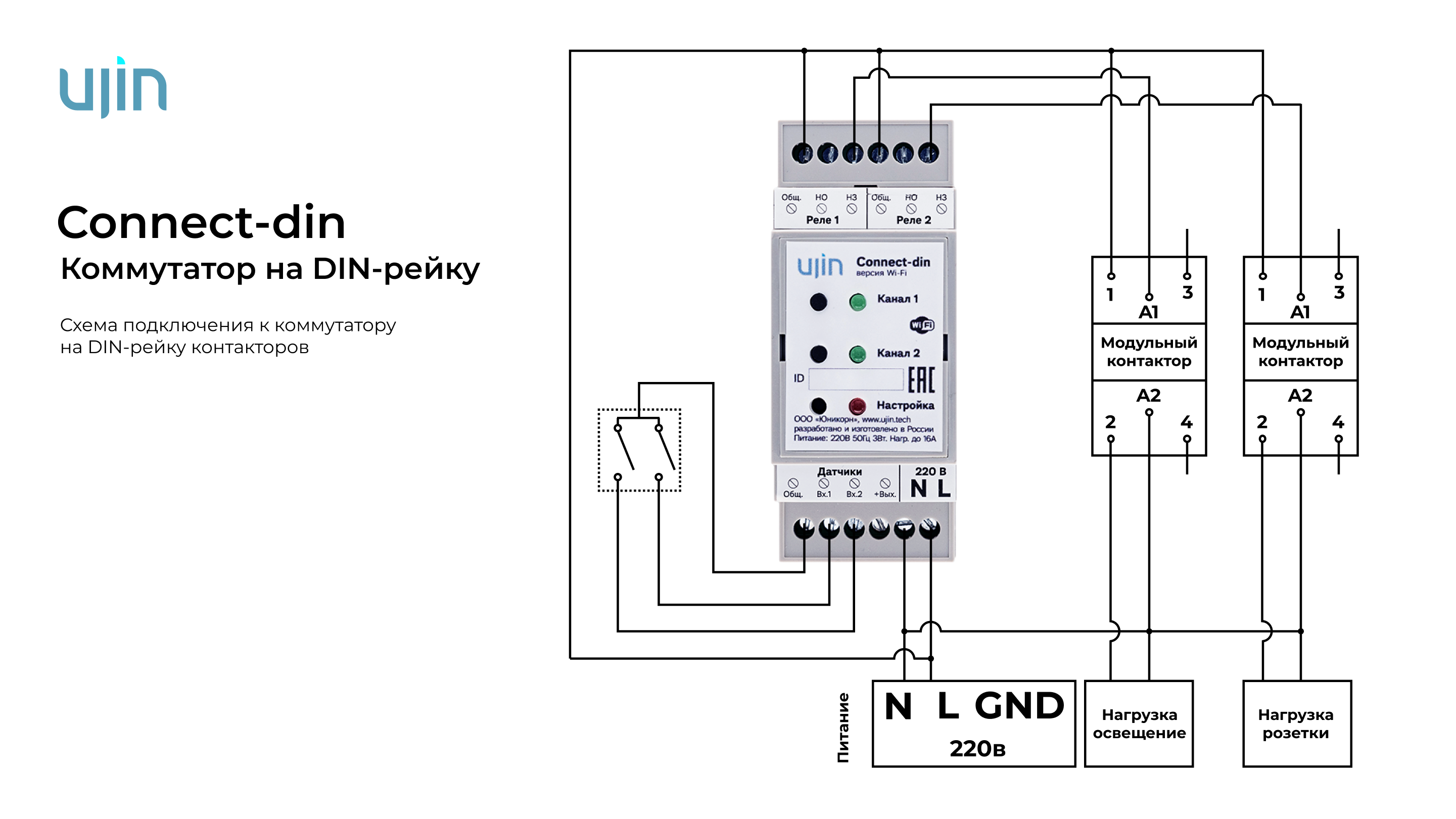

Как подключить модульный контактор

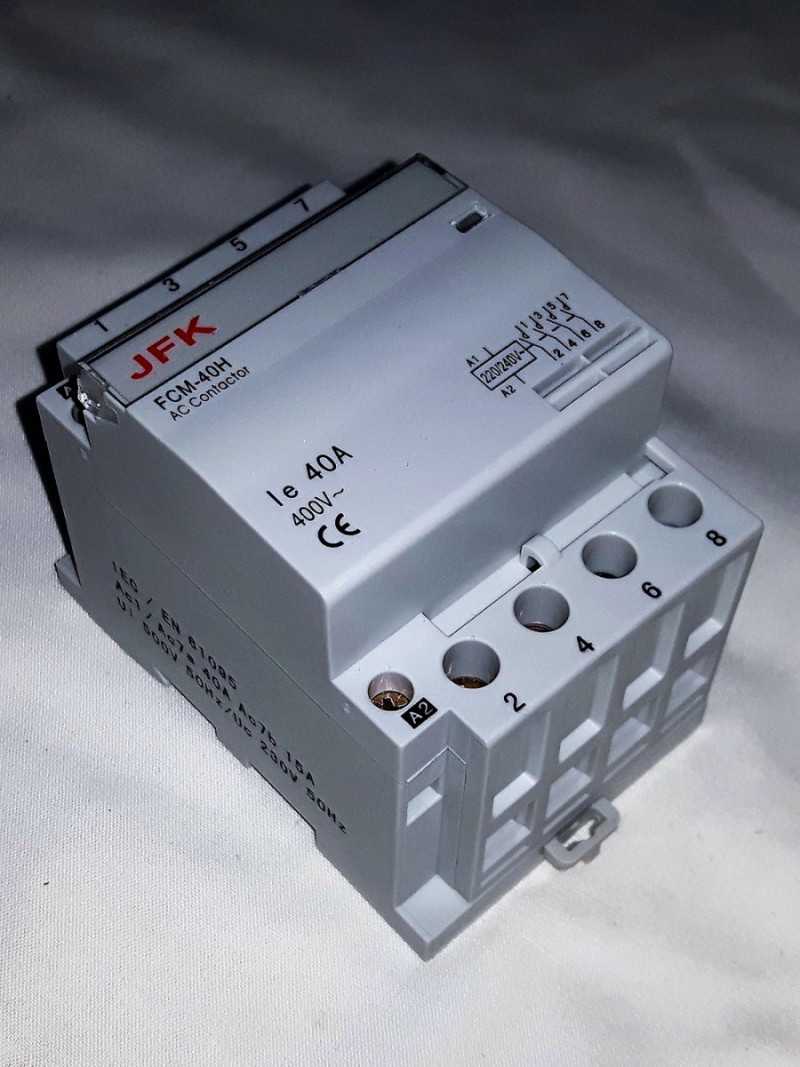

Модульный контактор — это разновидность обычных таких же аппаратов для коммутации, только применяются они в основном для включения и отключения распределительных щитков дистанционно. То есть включая его, подаётся питание на группу автоматов, каждый из которых, отвечает за свою определённую цепь. Устанавливается он на DIN — рейке. Может коммутировать как цепи постоянного, так и переменного тока.
Подключение контактора через кнопку
Для подключения контактора через кнопку нужно изучить ниже приложенную схему. Она предназначена для пуска нагрузки, в данном случае двигателя, от контактора катушка которого рассчитана на 220 Вольт переменного напряжения. В зависимости от напряжения стоит продумать её питание. Поэтому при покупке и выборе контактора стоит учесть этот нюанс. Так как если электромагнит будет рассчитан на постоянное напряжение, то понадобится именно такой источник. При нажатии на кнопку пуск катушка электромагнита контактора получит питание и он включится. Замкнутся силовые контакты, тем самым подастся напряжение на асинхронный двигатель. Также замкнётся блок-контакт контактора К1, который подключен параллельно кнопке стоп. Он называется электриками контакт самоподхвата, так как именно он подаёт питание на включающую катушку после того, как кнопка пуска отпускается. При нажатии на кнопку стоп от электромагнита отключается питание, силовые элементы контактора разрывают цепь и двигатель отключается.
Подключение контактора с тепловым реле
Тепловое реле предназначено для недопускания длительных незначительных токовых перегрузок во время работы электрооборудования, ведь перегрев отрицательно сказывается на состоянии изоляции. Частые превышения температуры и токов приведут к её разрушению, а значит и к короткому замыканию, и выходу из строя дорогостоящего исполнительного элемента.
При повышении тока в цепи статора электродвигателя элементы теплового реле КК будут нагреваться. При достижении заданной температуры, которая может быть регулирована, тепловое реле сработает и его контакты разорвут цепь катушки электромагнита контактора КМ.
В целях безопасности нужно помнить, что работа в цепи контактора должна производиться при полном обесточивании его. При этом автомат питания должен быть заблокирован ключом или запрещающим плакатом от несанкционированного, или ошибочного включения. А также нельзя включать этот аппарат со снятыми дугогасительными камерами, это приведут к короткому замыканию.
Отличие магнитного пускателя от контактора
Часто при подборе коммутационного устройства возникает путаница между магнитными пускателями (МП) и контакторами. Эти устройства, несмотря на свою схожесть во многих характеристиках, все же разные понятия. Магнитный пускатель объединяет в себе ряд приборов, они соединены в одном управляющем узле.
В МП может быть включено несколько контакторов, плюс защитные устройства, специальные приставки, управляющие элементы. Все это заключено в корпус, имеющий какую-то степень влаго- и пылезащиты. С помощью этих устройств в основном управляют работой асинхронных двигателей.
Предельное напряжение, с которым работает магнитный пускатель, зависит от электромагнитной катушки индуктивности. Бывают МП небольших номиналов — 12, 24, 110 В, но наиболее часто применяют на 220 и 380 В
Контактор — моноблочный прибор с набором функций, предусмотренных конкретной конструкцией. Тогда как пускатели применяют в схемах достаточно сложных, контакторы в основном присутствуют в простых схемах.
Реверсивная схема подключения электродвигателя через пускатели
В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Например, для работы лебедки, в некоторых других случаях. Изменение направления вращения происходят за счет переброса фаз — при подключении одного из пускателей две фазы надо поменять местами (например, фазы B и C). Схема состоит из двух одинаковых пускателей и кнопочного блока, который включает общую кнопку «Стоп» и две кнопки «Назад» и «Вперед».
Реверсивная схема подключения трехфазного двигателя через магнитные пускатели
Для повышения безопасности добавлено тепловое реле, через которое проходят две фазы, третья подается напрямую, так как защиты по двум более чем достаточно.
Пускатели могут быть с катушкой на 380 В или на 220 В (указано в характеристиках на крышке). В случае если это 220 В, на контакты катушки подается одна из фаз (любая), а на второй подается «ноль» со щитка. Если катушка на 380 В, на нее подаются две любые фазы.
Также обратите внимание, что провод от кнопки включения (вправо или влево) подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Рядом с катушкой пускателей изображены контакты KM1 и KM2
Таким образом реализуется электрическая блокировка, которая не дает одновременно подать питание на два контактора.
Магнитный пускатель с установленной на нем контактной приставкой
Так как нормально замкнутые контакты есть не во всех пускателях, можно их взять, установив дополнительный блок с контактами, который называют еще контактной приставкой. Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса.
На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен.
Подготовка к подсоединению
Схема подключения контактора находится в прямой зависимости от оборудования, с которым ему предстоит действовать. Помимо двигателей, в этом качестве выступают всевозможные вентиляторы и насосы, компрессоры, элементы нагревательных приборов и прочие устройства. Следует учесть специфику контакторного аппарата, который, по сравнению с автоматами, не оборудован какой-либо защитой. Поэтому, при разработке сетей, задействованных для подключения оборудования, обязательно учитываются факторы, влияющие на токовые показатели и степень нагрева.
Дополнительно необходимо продумать защитные мероприятия на случай коротких замыканий и нагрузок, многократно превышающих номинал контактора. Данная проблема решается путем установки предохранителей. В эту категорию входит автоматический выключатель, а также тепловые реле, защищающие оборудование от длительных превышений токовых номиналов и перегрева.
Перед подключением нужно выяснить, какие контакты являются основными, а которые из них выполняют вспомогательную функцию. Каждая катушка включения отличается собственными номинальными токами и напряжениями, указанными в маркировке.
Отдельные особенности существуют при установке и соединении модульного аппарата, представляющего разновидность обыкновенного коммутационного прибора. Такой контактор на схеме применяется для включения и отключения на расстоянии аппаратуры, установленной в распределительных щитках, в том числе и АВВ. Отсюда следует, что при вводе в действие модульного контактора питание поступает к определенной группе автоматов, подключенных к определенным цепям. Устройства этого типа успешно функционируют со всеми видами токов.
Основные типы модульных контакторов
Пускатель. В этом приборе предусмотрено наличие вспомогательных контактов, специального реле, системы автозапуска, при этом автоматическая система может также подразделяться на реверсивную, нереверсивную, предусматривающую и не предусматривающую переключение обмоток.
Магнитный пускатель. Устройство представляет собой трехполюсный контактор, он оснащается двумя реле, которые служат для надежной защиты.
Промежуточное реле – этот прибор обладает малой мощностью, он позволяет увеличивать число контактов в цепях, в которых сравнительно слабый ток.

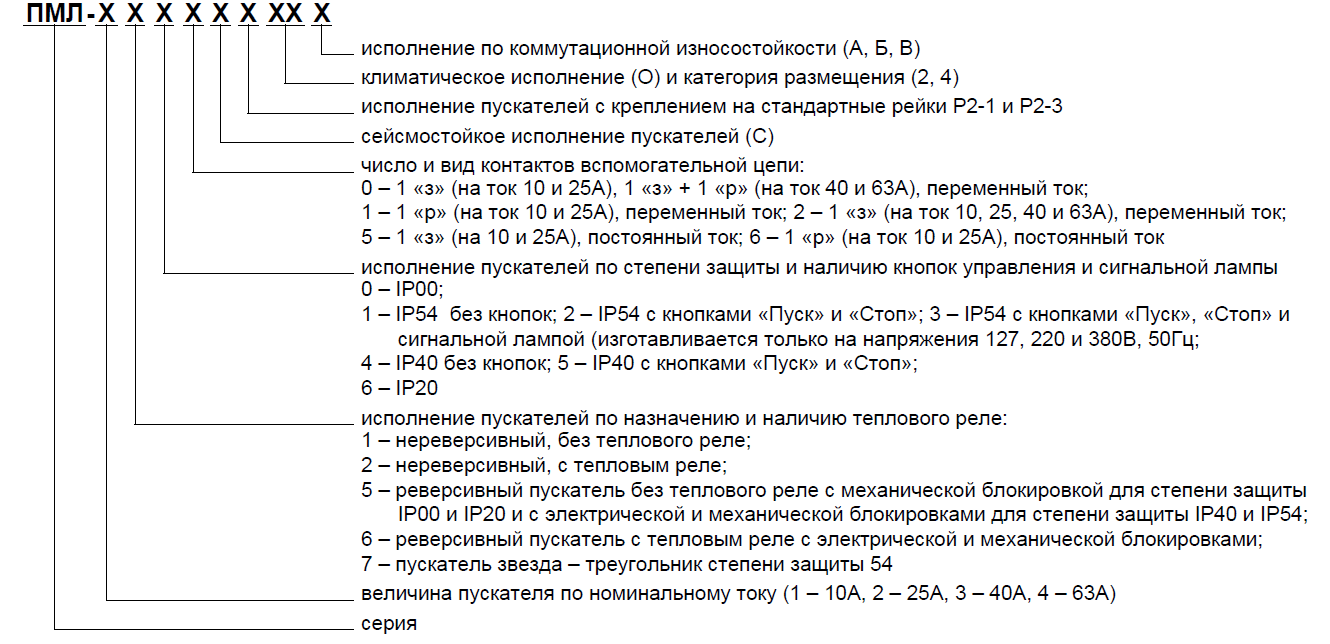

Производители маркируют свою продукцию по-разному, у каждого бренда имеется собственная структура обозначений
Выбирая модель, обращайте внимание на ее предназначение, так, МК, выпускаемые АВВ, идеально подходят для автоматизации систем оборудования в зданиях
Контакторы с серийными обозначениями MF или MT используются для силовых цепей или цепей управления, а когда требуется аппарат для дистанционного управления, лучше остановить выбор на устройствах КМЭ.
