Клеммы для соединения проводов: какие клеммники лучше и почему

Разновидности

Соединение проводов клеммной колодкой

При выборе соединительной колодки прежде всего следует учитывать величину тока, который будет проходить через место соединения, а также требуемое количество монтажных клемм в гребенке. Как правило, процесс соединения проводников не вызывает каких-либо затруднений даже у электриков-любителей.

Монтаж действительно очень прост: берете колодку с требуемым размером ячейки, отрезаете нужное количество секций, вставляете жилы внутрь клеммной ячейки и при помощи винтов зажимаете каждый из соединяемых проводников.

Затягивать винты фиксации жил следует с достаточно умеренным усилием. Естественно, предварительно с концов соединяемых проводников следует снять изоляцию (вполне достаточно снять около 5 мм изоляции), а саму поверхность токопроводящей жилы тщательно зачистить.

Большим преимуществом таких колодок является то, что в зависимости от условий монтажа каждый сегмент можно отрезать. Правда, здесь есть один нюанс: в такой колодке, я бы не рекомендовал зажимать алюминий. При затягивании алюминиевую жилу можно передавить самим винтом.

Если соединяются алюминиевые жилы, то винты необходимо затягивать с особой осторожностью. Обусловлено это тем, что, во-первых, алюминиевая жила может попросту переломиться, а, во-вторых, как известно, алюминий обладает определенной текучестью под воздействием значительного давления, что по истечению некоторого времени может привести к ухудшению или полному пропаданию контакта

А это, в свою очередь, чревато перегревом проводника и его возгоранием. К слову, по нормативам, абсолютно все соединения, в которых есть алюминий, необходимо подтягивать с периодичностью раз в год.

Как соединять многожильные провода в колодке

Также обратим внимание, что недопустимо зажимать в такой колодке многожильные проводники. Многожильный провод, как и алюминиевый, можно передавить зажимным винтом

Дело в том, что в соединительной колодке есть все то, что не очень «любит» многожильный провод – это и неровная поверхность зажимного винта, и точечное (неравномерное) давление, и вращательное движение.

Конечно, монтаж может получиться вполне приемлемым, но может и не получиться – и от проводника останется лишь очень небольшое количество жил.

Тонкие проволоки, из которых состоят такие жилы, быстро деформируются и повреждаются под действием прижимного винта колодки. В результате контакт получается ненадежным – соединение греется и оплавляется.

Лучшим решением данной проблемы является применение специальных наконечников для проводников. В бытовой электрике наиболее часто используются втулочные наконечники с пластиковыми манжетами, которые для удобства монтажа выполняются разных цветов.

Процесс монтажа наконечников выполняется в несколько этапов:
Конец проводника подравнивается при помощи кусачек (концы всех «проволочек» жилы должны быть одинаковой длины).
Производится зачистка изоляции в соответствии с длиной металлической гильзы наконечника.
Аккуратно формируется параллельность всех проволок (без скручивания). В случае, если проволоки скручены, их аккуратно выпрямляют.
Надевается наконечник таким образом, чтобы пучок проволок выступал из гильзы примерно на 0,5-1 мм. При этом следят, чтобы манжета закрывала край изоляционного покрытия проводника.
Далее при помощи специальных пресс-клещей наконечник обжимается (в случае отсутствия этого инструмента обжим можно произвести с помощью обыкновенных пассатижей).
После этого проводник с установленным наконечником вставляется в клеммный соединитель и фиксируется прижимным винтом.

Виды клеммников

Из чего состоит обычный клеммник? Если вы думаете, что для его комплектации достаточно самых простых проходных клемм, то вы глубоко заблуждаетесь.

На сегодняшний день массовое распространение получили два вида клеммников:

винтовые

пружинные

В статье будут подробно рассмотрены именно те, что под винт. Они более универсальные и ими можно зажимать что угодно – одножильные и многожильные провода, провода запрессованные под наконечник.

В своем обозначении они имеют две цифры.

первая цифра указывает на максимально возможное сечение проводника для подключения

вторая — ширину колодки в миллиметрах

Один стандартный din модуль в щите занимает 17,5мм. На него как раз вмещается один автомат. В то же время на этот самый модуль спокойно влезет три клеммы МА 2,5/5 или другие подобные модели.

Ток на который рассчитана клемма прописывается на корпусе.

Даже привычные всем проходные клеммы могут быть различных видов:

во-первых, под провода разного сечения 2,5-4-6-10мм2 и т.д.

Попадаются силовые модели вплоть до 240-270мм2.

с рубильником (ножевым размыкателем)

Легким движением отвертки цепь можно разомкнуть без откручивания винтовых зажимов.

Это бывает удобно, когда в процессе эксплуатации требуется изменение электрической схемы с отключением каких-либо цепей. Либо вам оперативно нужно найти поврежденный кабель.

Откидываете поочередно все цепи и вызваниваете провода.

с диодами

с предохранителями

Применяются для защиты слаботочных сетей линий управления, контроля и измерений с малыми токами.

двухрядными

двух, трех, четырехпроводными

С одной клеммы и одного посадочного места в щитке можно сразу подключить два контакта на кнопке или подать через нее и фазу и ноль.

Однако есть здесь один существенный минус. Большинство таких изделий имеют довольно приличную высоту. И если вы задумали с ее помощью сэкономить место у себя в щитке, то аккуратно спрятать ее под пластиковую крышку не получится.

Она будет выпирать почти на уровне с автоматом. С этим придется мириться. Либо искать варианты подороже.

токовыми

Токовые клеммы внутри имеют специальный элемент, с помощью которого, не отсоединяя провода также можно сделать разрыв цепи.

Некоторые модели снабжены тестовыми разъемами, в которые втыкаются стандартные штекеры от приборов.

Таким образом, опять же не откручивая жилы, можно проводить все необходимые измерения и испытания. А еще через них легко закорачивать токовые цепи для оперативной замены амперметра или счетчика, не выводя при этом линию отходящего фидера в ремонт.

В советское время монтажники для этого использовали обыкновенные крокодильчики. Зацепляешься ими за оголенные части и вперед.

Однако такой контакт мог отцепиться самопроизвольно в самый неподходящий момент. Сейчас все более продумано, аккуратнее и безопаснее.

Одно перечисление всех вариаций и видов клеммников может занять не одну страницу. Поэтому более подробно остановимся на самых важных моментах, самых ходовых моделей, с которыми наиболее часто приходится иметь дело электрику в своей ежедневной работе.

Расположение контактов и назначение

Клеммные колодки используются для различных соединений проводов. Где-то надо только срастить провода, где-то устроить параллельное соединение, где-то подать одинаковый потенциал на большое количество проводников. В принципе, все можно сделать с колодкой любого типа, но есть и специальные.

Клеммные колодки могут быть рассчитаны на разное количество проводов. Минимально — два. Максимальное — 48, но можно найти и с большим числом выходов

Проходные

Проходными называют клеммные колодки, предназначенные для попарного сращивания проводов. Это самый распространенный вид и именно о нем мы все время и говорили. В корпусе запаяна контактная пластина, к которой с двух сторон подключаются проводники.

Как сделать параллельное подключение при помощи проходной клеммной колодки

При желании с их помощью можно организовать параллельное соединение. Для этого с одной стороны надо поставить перемычки, туда подать ту из жил, к которой надо подключить остальные.

Барьерный вид клеммника

Один из подвидов проходных клеммников — барьерные. Они также предназначены для сращивания проводов, но у них корпус сконструирован таким образом, чтобы исключить случайное соприкосновение расположенных рядом или напротив проводов.

Заземление и зануление

Отдельно выпускаются клеммные колодки зануления и заземления. Их еще называют шинами — легко отличить по внешнему виду. Это металлическая шина с винтовыми зажимами. Часто — на диэлектрических подставках, окрашенных в соответствующие цвета: заземление — в зеленый или желто-зеленый, нейтраль (ноль) в синий. На такую колодку подается соответствующий провод. Металлическая шина его «раздает». Так что далее любой подключенный к ней проводник также становится «нулевым» или «земляным».

Клеммные колодки заземления и зануления

Колодка заземления обычно не имеют корпуса, а только монтажные ножки. Но, при желании, можно найти не только с корпусом, но и с крышками. Количество точек подключения разное — от десятка до нескольких десятков.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Обзор производителей и стоимость

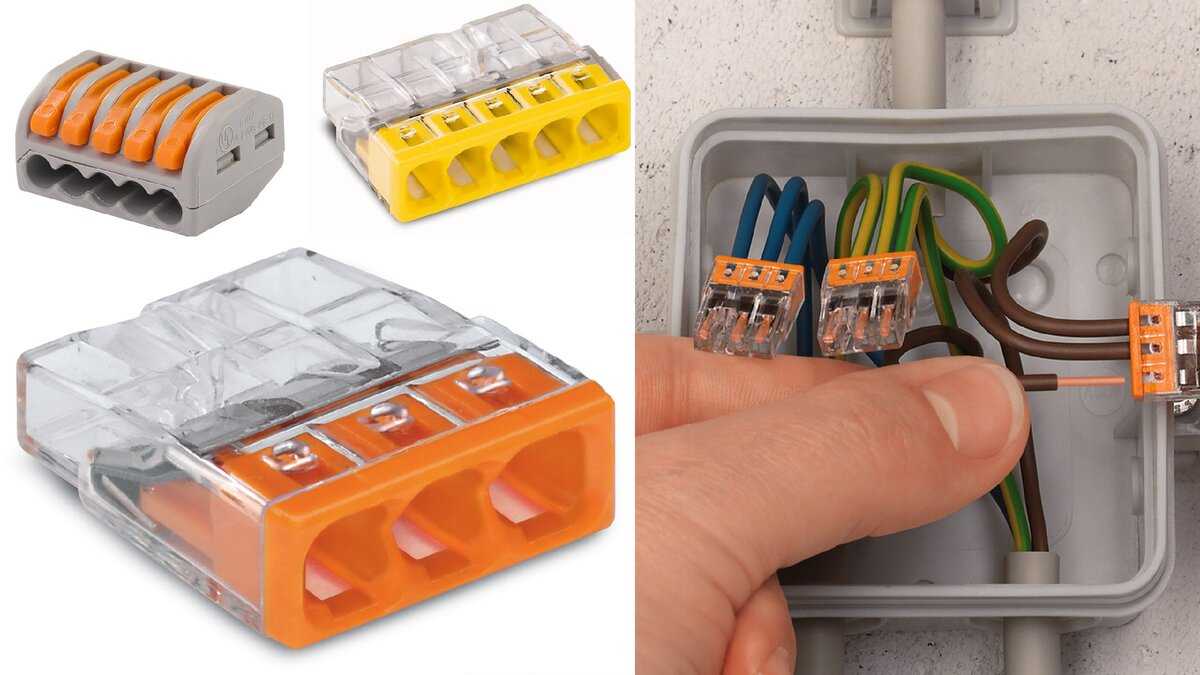

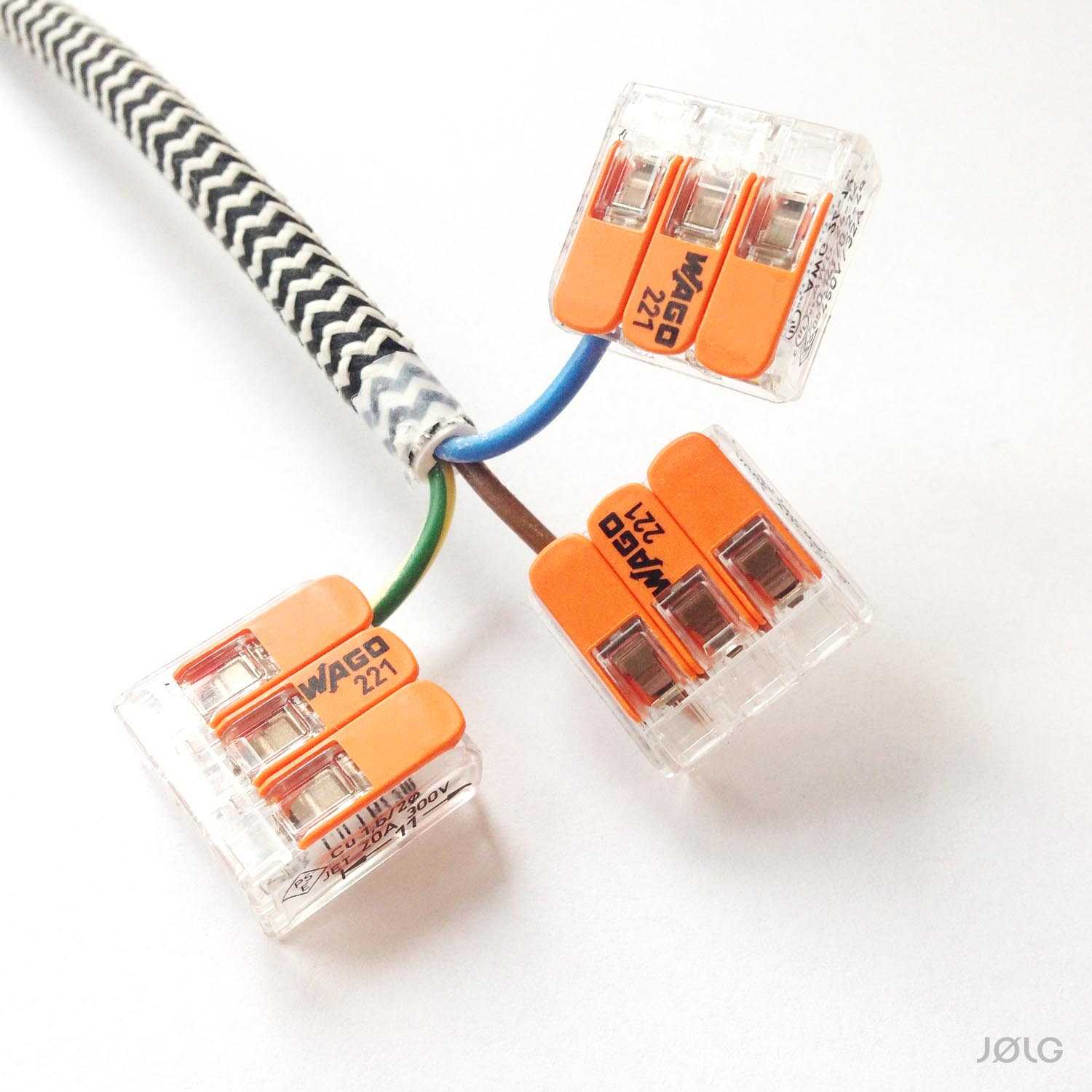

клемма WAGO

В настоящее время, торговые предприятия представляют обширный ассортимент клемм, которые отличаются по ценовой категории и материальной базе.

Наиболее популярны следующие фирмы-производители:

WAGO. На торговом рынке наиболее популярные, так как отличаются надежностью и хорошим качеством. Долгий период эксплуатации. Отличается высокой стоимостью. В процессе изготовления применяется качественный материал.
ABB. Широкий ценовой диапазон, который зависит от качества необходимой детали.

Клеммы имеют широкий ценовой спектр, который устанавливает фирма-производитель.

Например, фирмы WAGO и ABB в своем ассортименте имеют следующие варианты:

WAGO1+1 (для одножильного или многожильного проводника). Стоимость 12рублей.
WAGO 2 (одножильного или многожильного проводника). Стоимость 15 рублей.
WAGO 5 (предназначен для одножильного или многожильного проводника). Стоимость 30 рублей.
Клеммная колодка фирмы ABB 10/10 R Стоимость 126 рублей.
Клеммная колодка фирмы ABB 10/10 R Стоимость 115 рублей.
Клеммная колодка Navigator. Стоимость 134 рубля.

Прежде, чем выбрать клеммы, стоит обратить внимание на вид монтажных работ и качество изготовление. Это поможет избежать дефектов в процессе передачи электрической энергии по проводникам, что является гарантом длительного срока эксплуатации компонента

LEGRAND

Винтовые коммутаторы этого производителя – самый популярный товар в этой категории. Латунные изделия покрыты никелем и могут надежно противостоять мощным перепадам температуры. Такие клеммы отличаются высокой прочностью и широким размерным рядом.

Чтобы при монтаже и эксплуатации было удобно различать провода, клеммы выполнены в разных цветовых вариантах

WAGO

Продукция французской фирмы гарантирует прочное соединение проводки разного вида и сечения. Устройства отлично сопротивляются возможной вибрации и растяжению и устанавливаются без спец инструментов. Основной материал французских клеммников – облуженная медь, дающая хороший контакт с низким сопротивлением. Некоторые модели заполнены антикоррозионным гелем.

Ассортимент продукции WAGO позволяет подобрать изделие под любую задачу

WIEDMULLER

Еще один европейский бренд предлагает полторы сотни моделей клемм. Основу ассортимента составляют винтовые соединения, выполненные по технологии DIN.

Клеммы WIEDMULLER

PHOENIX CONTACT

Немецкий производитель отличается отличным качеством продукции. Он предлагает более 200 видов различных коммутаторов для разных типов соединений. Среди представленных моделей есть устойчивые к повышенной влажности и взрывоопасности.

Клеммники PHOENIX CONTACT отличаются повышенной прочностью

Клеммные колодки винтового типа

Винтовые клеммники – один из самых распространенных видов. Они представляют собой латунную гильзу с двумя болтами в пластмассовом корпусе. Контакт обеспечивается давлением болта. Корпус может быть выполнен из разных материалов – полиэтилена, полиамида и полипропилена. С их помощью можно соединять провода сечением с 0,5мм2 по 35мм2.

К достоинствам винтовых колодок можно отнести:

Не требуется специальный инструмент (нужна только отвертка).
Возможность многократного использования.
Возможность использования необходимого количества сегментов.

Винтовые колодки имеют также целый ряд недостатков:

Высокое переходное сопротивление.
Невысокая надежность (при вибрации ослабевают).
Ограничения по материалу проводов.
Длительность монтажа.
Требуется определенный навык для затяжки.
Необходимо ежегодное обслуживание.

Такими клеммами нежелательно соединять алюминиевые провода. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.

Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.

Таким образом, больше всего для такого исполнения подходят медные одножильные провода.

Выполнить монтаж винтовым соединением очень просто:

От колодки отрезать необходимое количество клемм (обычным ножом).
Зачистить изоляцию соединяемых проводов (на 5-12мм).
Вставить зачищенные концы проводов в клеммы;
Затянуть винты.

Справиться с этим несложно

Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники

При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов. Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

Цены на продукцию зависят не только от технических характеристик, но и от производителя:

Изготовитель	Тип	Характеристики	Цена,руб
Tridonic	EKL 0 S	450V,32A,12пар,4мм2, белый.	55,64
Legrand	Nybloc 034211	250V,24A,12пар,4мм2, черный.	209,00
Korner	OK 432-PLP-BN	450V,32A,12пар,4мм2, белый.	118,68
Tridonic	EKL 3 S	750V,76A,12пар,16мм2, белый.	158,78
Legrand	Nybloc 034211	250V,76A,12пар,16мм2, белый.	540,49
Werit	112-11521	250V,63A,12пар,16мм2, белый.	299,23

Обзор цен

Соединительные клеменные колодки можно купить в любом электро-магазине России, Украины, Беларуси и прочих стран. Естественно при покупке оптом прайс будет значительно меньшим. Стоимость в основном зависит от шага и материала клеммника, а также фирмы-производителя и типа расположения (угловые, торцевые и т.д.). Цена на отечественные приспособления намного ниже нежели на импортные.

Для примера предлагаем рассмотреть, сколько стоят разъемные клеммники DEGSON под винт с сечением провода 1 мм в разных городах России и Украины:

Продажа клеммников производится как в специализированных магазинах и центрах, так и на рынках. Обязательно проверяйте перед покупкой сертификат качества серии и ГОСТ приспособления. Из отечественных аналогов можем порекомендовать IEK (ИЭК), ЗВИ и ЗНИ.

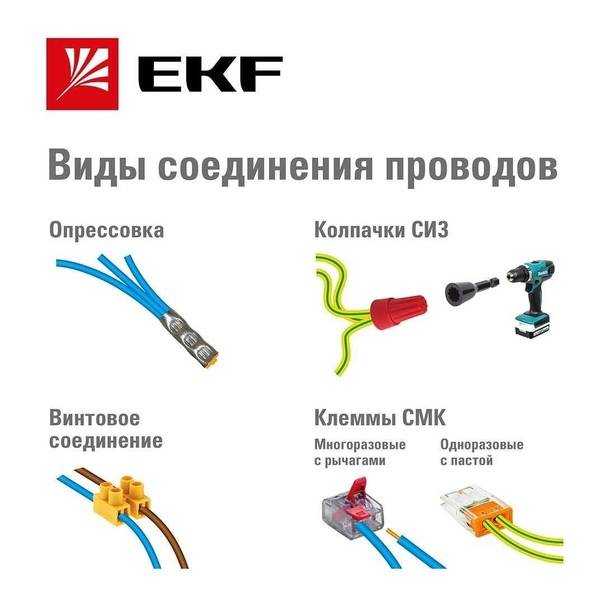

По современным правилам ПУЭ 7-ой редакции разрешено для соединения электропроводов использовать четыре способа:

Рассмотрим подробно каждый из этих способов соединений.

Гильзы

Третий простой способ соединения проводников это опрессовка гильзами.

Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:

Гильза

Медная

Луженная

Для соединения чисто алюминиевых – ГА (гильза алюминиевая):

Для перехода с меди на алюминий специальные переходные ГАМ:

Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.

После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.

При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.

Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.

До сечений 35мм2 можно применять и механический с большим размахом ручек.

Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.

Самое важное в этой работе – это правильно подобрать размер гильзы. Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.

Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.

Только после этого можно прессовать.

После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.

Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.

Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.

Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.

Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.

Процесс соединения проводов

Для того, чтобы в домашних условиях самостоятельно соединить провода, необходимо приобрести следующее оборудование:

клеммы.
провод, или как его называют специалисты, витая пара, который имеет 8 жил и различается по цветам: изумрудный, бурый, лазурный, морковный;
острый нож для того, чтобы зачистить провод;
инструмент для обжима кабеля;
фигурную отвертку;
дрель;
короб для установки;

Для того, чтобы правильно подключить розетку, необходимо поэтапно выполнить определенные действия:

Обрезаем концы провода с помощью острого ножа.
Зачищаем провод при помощи лезвия.
Складываем все проводки параллельно друг другу.
Закрепить провода наконечником таким образом, чтобы проволоки выступали примерно на 1 сантиметр.
Вставить наконечник в клемму и зафиксировать с помощью винта.
Провести провод вдоль пола (если же существует необходимость можно скрыть его в коробе или готовых стробах);
Если кабель скрыт, следует установить короб для монтажа (с помощью дрели сделайте небольшое отверстие в стене, в которую следует установить короб, используя саморезы и дюбеля);
При открытом способе проводки, монтируют кабель к стене при помощи скоб, либо с помощью пластикового короба.
После вышеперечисленных действий, подключаем электричество и проверяем правильность соединения всех элементов.

Если работа завершена, но подключение к электрической сети не произошло, следует проверить качество выполненной работы. Во избежание такой проблемы, следует работать со специальным тестером для кабеля.

После положительного результата проверки подключения к электричеству, можно приступить в фиксации розетки. Обязательно следует аккуратно поместить кабель в коробке, после чего прикрепить розетку шурупами. В конце работы можно украсить розетку декоративной накладкой.
