Выбираем класс точности счетчика электроэнергии

Вопрос выбора

Для установки электросчётчика в частном доме или квартире подойдут модели, которые имеют класс не менее 2.

Кроме этого, отправляясь за электрическим счётчиком в магазин, следует точно знать следующие характеристики:

1. Фазность электрической сети. Если электрическая сеть, которая подведена к счётчику, является однофазной, то устройство должно быть также для однофазной сети. Трёхфазный электросчётчик также можно установить для подсчёта использования электроэнергии, но такие устройства, как правило, имеют более высокую стоимость. Когда счётчик устанавливается для измерения трёхфазного тока, то на нём обязательно указывается соответствующая надпись. Для подсчёта трёхфазного тока однофазные приборы не используются.
2. Нагрузка, при которой будет эксплуатироваться данное устройство. В зависимости от максимальной нагрузки, которая будет подключена к устройству подсчёта электроэнергии, выбирается модель, на корпусе которой обозначается такой показатель. Для стандартной нагрузки, которая используется в частном доме, применяются модели электросчётчиков рассчитанных на максимальный ток – 60 А. Если планируется подключать мощные отопительные электрические котлы, то электросчётчик выбирается с показателем не менее – 100 А.
3. Если поставщик электроэнергии может продавать электроэнергию по 2 тарифам, то тарифность счётчика также учитывается при покупке. Значительно экономить на оплате электричества позволяет двухтарифные устройства. При использовании электроэнергии в ночное время такой счётчик будет регистрировать расход отдельно. Если поставщик электроэнергии позволяет производить такую оплату, то установка многотарифного счётчика позволит использовать электричество более рационально.
4. Способ крепления. Позволяет установить прибор в уже имеющийся короб, или на место прибора который был установлен ранее.

Что это такое и где указан

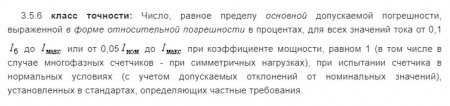

Определение понятие «класс точности» содержится в ГОСТ 52320-2005 часть 11:

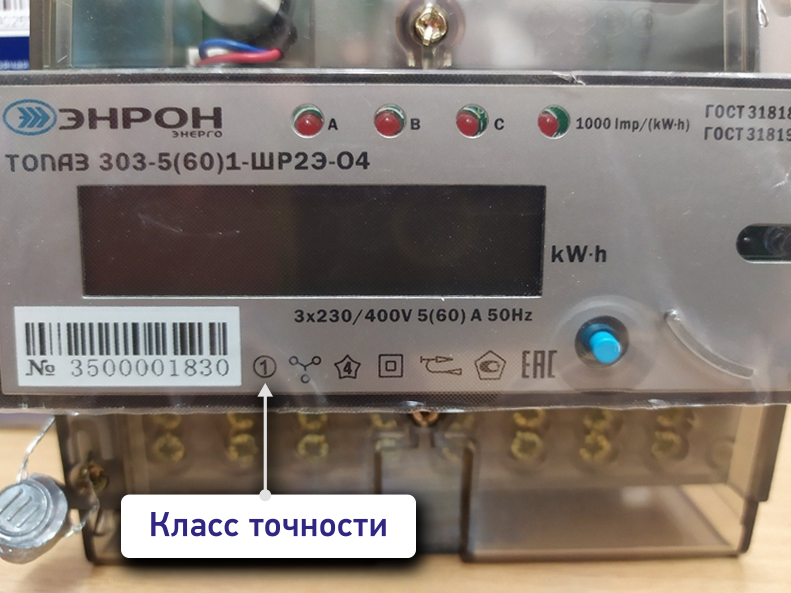

Класс точности указывается на табло электросчетчика в виде цифр и выделяется окружностью.

Краткое определение: Цифра обозначает максимальное значение погрешности (отклонения), допустимое при измерении потребляемой электроэнергии конкретным прибором, измеряется в процентах.

Электросчетчики имеют различный класс точности. Старые индукционные модели, уже снятые с производства, имели большие погрешности (более 2.5%). В период покоя они потребляли значительное количество электроэнергии, что приводило к повышенному расходу электричества в стране. На рисунке выше представлен старый тип индукционного счетчика. В окружности слева на панели индикации указано значение погрешности 2,5%.

До недавнего времени такими устройствами были оборудованы абсолютно все дома в бытовом секторе и квартиры. Их и сегодня можно встретить в частном доме в деревне, в гаражах и на дачах. Но в последние 10 лет устаревшее оборудование заменяют.

На законодательном уровне (а именно, согласно ПУЭ, глава 1.5. п. 1.5.15) запрещено эксплуатировать электросчетчик с погрешностью 2,5% и выше. К применению физическими лицами разрешены устройства, у которых класс точности 1 или 2. То есть приборы учета должны устанавливаться в квартире взамен старого, после его выхода из строя или окончания срока эксплуатации.

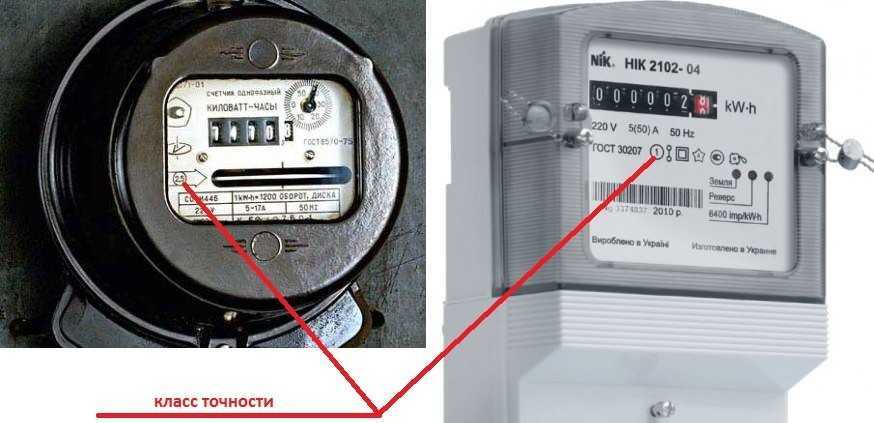

На рисунке вверху, для сравнения, показаны два типа счетчиков — нового и старого образца, где указана их погрешность.

Виды счётчиков

В зависимости от фазности электроэнергии, которая должна быть учтена таким образом, устройства для подсчёта электричества бывают однофазными или трёхфазными. Современные трёхфазные электросчётчики могут быть установлены в однофазной сети.

В том случае, когда электросчётчик подключается к потребителям через измерительный трансформатор – счётчик называется трансформаторным.

Когда для измерения используется исключительно микропроцессорный принцип регистрации потреблённого электричества – такие устройства называются электронными.

Существуют электросчётчики комбинированного принципа действия, когда регистрация происходит с помощью процессора, а показания выводятся с помощью электромеханического устройства.

Нюансы процедуры

Для минимизации последствий перепадов электроэнергии, можно установить независимые каналы снабжения.

Независимые каналы снабжения представляют собой автоматы-пакетники, распределенные во всему жилому помещению: на розетках, на освещении, на технике (например, стиральной машине), а также по одному для кухни и коридора.

Таким образом, даже при условии выбитых пробок свет в помещении будет сохраняться.

Несколько советов:

• подбирая тот или иной счетчик, лучше делать выбор в пользу отечественных заводских приборов, имеющих сертификат качества. Это позволит легче справляться с возникающими проблемами, например, ремонтом или гарантийной заменой;
• не стоит искать варианты «подешевле» — можно попасть на некачественный товар, поэтому необходимо обращаться в специализированные торговые точки. Кроме того, именно там есть возможность получить качественную консультацию;
• при возможности двухтарифного учета лучше приобретать многотарифный электронный однофазный счетчик. В отсутствии таковой — индукционный (это, помимо всего прочего, позволит значительно сэкономить);
• если счетчик все же был подобран самостоятельно, то его установкой уже ни в коем случае нельзя заниматься самому — для этого вызывается специализированный представитель компании, штатный электрик. В его обязанности входит не только установка счетчика, но и программирование тарифов.

Советы по выбору счетчика

Счетчик предназначен для подсчета потребляемой электроэнергии. При этом не все понимают, на что влияет класс точности.

Чем он выше, тем точнее показания, а это значит, что потребитель не переплачивает за электричество.

Для применения в бытовых условиях устанавливают однофазные приборы типа:

• СОЭ-52, устройство предназначено для замены устаревшего оборудования. Он имеет корпус аналогичный старому прибору. При монтаже не требуется дополнительных затрат на установку.
• Меркурий 201.5, СЭ 101 и Нева 101-1SO. Применяются для подсчета мощности в однофазной электросети с максимальным током до 60 А. Предназначены для монтажа на DIN рейку.
• Многотарифные счетчики позволяют производить оплату за электричество по различным расценкам в зависимости от тарифа. К таким приборам относятся Нева МТ 124, СЕ 102М, Энергомера.
• Для учета в трехфазной сети применяют многотарифные устройства моделей СЭ 303 и Агат 3-3.60.2.

Приведенные выше электросчетчики отвечают актуальным требованиям энергосбытовых компаний. Некоторые из них имеют возможность передачи показаний по линиям связи в автоматическом режиме, а к каждому устройству прилагается паспорт, где прописываются все характеристики.

Сам электрик — энциклопедия домашнего мастера

Дополнительные особенности

Подпункты Постановления № 442 также следят за тем, чтобы счетчики были не только заменены, но и находились в должном состоянии, а потребитель регулярно выплачивал деньги за использованную энергию.

Речь идет о случаях, когда владелец счетчика целенаправленно нарушает договор с компанией-представителем с целью огородиться от выплат.

К ним относятся:

• преднамеренное вмешательство в работу приборов (несанкционированное подключение к сети, повреждение пломбы счетчика, замена, несогласованная с вышестоящими органами);
• срыв сроков, отведенных на предоставление данных о неисправности прибора.

Все это приводит к тому, что искажаются реальные данные о потраченном количестве электроэнергии. Компании могут проводить как запланированные, так и незапланированные проверки, и если в ходе какой-либо из них выяснится, что потребитель как-то связан с подобным искажением данных, то на него будет возложен штраф.

Кроме того, с появлением указанного постановления коэффициенты наказания за это заметно возросли. Так, выявленному неплательщику придет счет об оплате за период времени, когда он не осуществлял денежных выплат. В большинстве случаев началом отсчета будет являться день последней проверки.

И если до 2012 года к такой категории граждан еще относились лояльно, то теперь им придется выплачивать суммы гораздо большие, нежели те, что могли бы быть при должном учете потраченной электроэнергии.

Возможно, Вам будет также интересна статья о двухтарифных электросчетчиках Меркурий.

Статью о том, как можно передать показания счетчика электроэнергии, читайте здесь.

Смотрите видео, в котором разъясняются вопросы замены счетчиков электроэнергии по закону:

Классификация счетчика по фазности В зависимости от того, какой тип электросети проведен в доме (с однофазным напряжением или трехфазным), необходимо приобретать соответствующий счетчик:

1. Однофазный прибор учета — устанавливается в однофазную (двухпроводную) сеть с напряжением 220 В. Такие электросети в основном проведены в квартирах, индивидуальных жилых домах, небольших магазинах, офисах.
2. Трехфазный прибор учета — устанавливается в трехфазную сеть с напряжением от 380 В. Такие электросети проводятся в больших коттеджах, на промышленных объектах, в крупных магазинах, ресторанах, административных зданиях и складах, одним словом — на крупных объектах.

Читать также: Не работает степлер канцелярский

Классификация по типу функционирования По типу функционирования счетчики делятся на:

Ниже эти виды рассмотрены подробнее.

Искусство выбора

Как правильно выбрать электросчетчик в квартиру? Какой лучше из представленных на рынке видов? Оценку следует производить по техническим характеристикам.

Бытовые приборы учета изготавливают однофазные и трёхфазные. Однофазные рассчитаны на напряжение 0,22 киловольта. Сети под такой счётчик состоят из одной фазы и ноля. Применяются для квартир, частных домов, садовых строений и гаражей.

Трёхфазные устройства работают на напряжении 0,4 киловольта. Устанавливаются на сетях из фаз «А», «В», «С» и «ноль». Применяют для строений с нагрузкой выше среднего значения: домов, коттеджей и гаражей, напичканных энергоёмкой техникой – нагревателями, холодильниками, насосами, электропечами, кондиционерами.

Трёхфазные счётчики умеют работать на напряжении 0,22 киловольта. Однофазные не справляются с нагрузкой сети 0,4 киловольт.

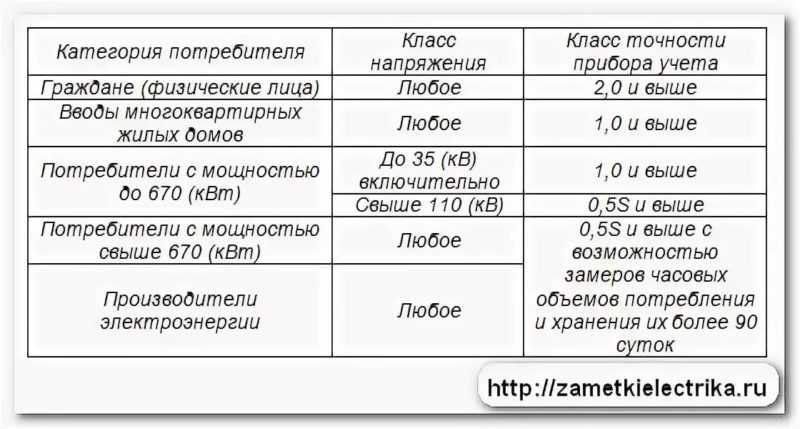

Классы точности электросчетчиков для квартиры законодательно установлены в значении 2,0.

Поставщики электросчетчиков предлагают двухтарифный режим электропотребления. Ночные тарифы снижают финансовую нагрузку на потребителя. Если в бытовом здании в ночное время с 23:00 до 07:00 используются приборы со средним потреблением электроэнергии 30% суточного объёма, то оправдан переход на оплату по двухтарифному режиму.

Приведем пример. В Челябинской области в первом полугодии 2017 года при режиме «один тариф» (Тс) электроэнергия обходится частному потребителю в 2,92 руб/кВт*ч. Режим «два тарифа» рассчитывается с учётом дневной цены Тд 3,36 руб/кВт*ч. и ночной цены Тн 1,75 руб/кВт*ч.

Суточное потребление (Эс) складывается из дневного (Эд) и ночного количества (Эн). В сумме получается потребление 100 процентов.

Эс = Эд+ Эн = 100%

Стоимость суточной электроэнергии при однотарифном режиме равна Эс * 100.

При двухтарифном режиме затраты составят

Эд*Тд + Эн*Тн = Тс*100

Подставим замену Эд=100-Эн.

(100-Эн)*Тд + Эн*Тн = 100*Тс

Осталось упростить выражение и получить формулу для расчёта ночного процента потребления электроэнергии.

Эн=100*(Тд-Тс)/(Тд-Тн)%

Подставив в формулу значения тарифов гарантирующего поставщика, получим 27% — процент ночного потребления электроэнергии, оправдывающий затраты на установку двухтарифного счётчика в квартирах и домах Челябинской области.

Зная цену электроэнергии по каждому режиму для собственного региона, потребитель способен рассчитать процент ночной нагрузки и определить рациональность установки двухтарифного счётчика.

Окупаемость прибора учета электроэнергии также зависит от тарифной политики в регионе. Пусть:

Цот – цена счётчика для одного тарифа;

Цдт – цена счётчика для двух тарифов;

Сок – Срок окупаемости;

Эм, Эдм, Этм – месячные суточные, дневные и ночные объёмы электроэнергии.

Сок=(Цдт-Цот)/(Эм*Тс- Эдм*Тд – Этм*Тн).

При месячном дневном потреблении 170 кВт*ч и ночном 70 кВт*ч срок окупаемости составит:

Сок = (1500 — 700)/(240*2,92 – 170*3,36 – 70*1,75) = 77 месяцев.

Семьдесят семь месяцев – это половина интервала между государственными поверками. Скорость окупаемости не впечатляет. При увеличении электрической нагрузки в доме срок снизится.

Так, при ежемесячном потреблении электричества в количестве 300 кВт*ч., в том числе 150кВт*ч. днём и 150 кВт*ч. ночью, срок окупаемости снизится в десять раз, до 7 месяцев.

Бытовой вывод: энергоёмкие устройства (стиральную машинку, бойлер) предпочтительнее включать в период с 11 вечера до 7 часов утра.

Общий принцип работы

Через силовую катушку с некоторым количеством витков проходит ток с преодоление сопротивления в ней. Вокруг нее образуется магнитный поток, который изменяется во времени. Его колебания передаются на перпендикулярный магнитопровод. Такое расположение позволяет снизить потери в процессе преобразований энергий.

За счет колебания магнитного поля во вторичных обмотках генерируется электродвижущая сила. Преодолевая сопротивление, пониженный ток течет по цепи измерительных приборов. Напряжение пропорционально входной нагрузке и зависит от количества витков в первичной катушке. В электромеханике такое соотношение называют коэффициентом трансформации.

Кто изготавливает

Среди крупных производителей измерительных трансформаторов выделяют:

Требования к расчетным счетчикам электрической энергии

Требования к расчетным счетчикам электрической энергии

Для учета электрической энергии используются приборы учета, типы которых утверждены федеральным органом исполнительной власти по техническому регулированию и метрологии и внесены в государственный реестр средств измерений.

Технические параметры и метрологические характеристики счётчиков электрической энергии должны соответствовать требованиям ГОСТ 52320-2005 Часть 11 «Счетчики электрической энергии», ГОСТ Р 52323-2005 Часть 22 «Статические счетчики активной энергии классов точности 0,2S и 0,5S», ГОСТ Р 52322-2005 Часть 21 «Статические счетчики активной энергии классов точности 1 и 2» (для реактивной энергии – ГОСТ Р 52425−2005 «Статические счетчики реактивной энергии»).

Каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке – пломбу сетевой организации.

На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 месяцев, а на однофазных счетчиках – с давностью не более 2 лет.

Основным техническим параметром электросчетчика является «класс точности», который указывает на уровень погрешности измерений прибора. Классы точности приборов учета определяются в соответствии с техническими регламентами и иными обязательными требованиями, установленными для классификации средств измерений.

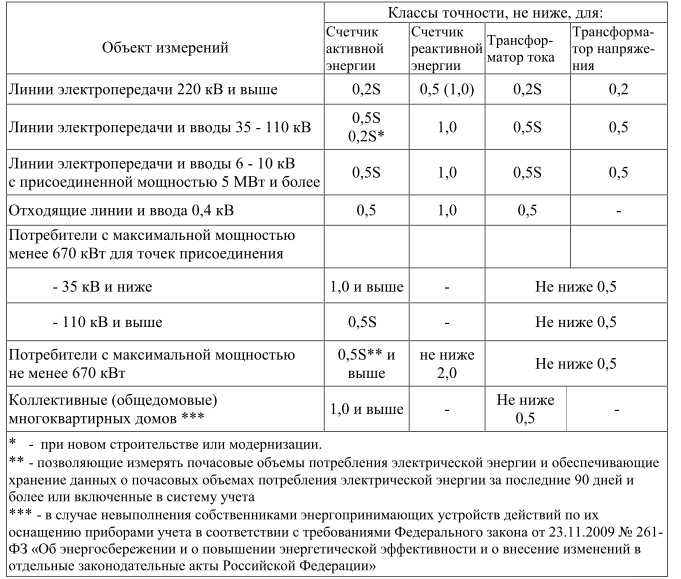

Допустимые классы точности расчетных счетчиков активной электроэнергии для различных объектов учета и потребителей:

Категория потребителей	Уровень напряжения	Подклю- чение	Альтернативное условие	Класс точности
Граждане-потребители	Не имеет значения	Не имеет значения	2.0 и выше
Многоквартирные жилые дома	0,4 кВ и ниже	новое	при замене выбывших из эксплуатации приборов учета	1.0 и выше
Потребители юридические и приравненные к ним лица мощностью менее 670кВт	35 кВ и ниже	новое	при замене выбывших из эксплуатации приборов учета

Читать также: Чем просверлить кафельную плитку в ванной

Требования к измерительным трансформаторам

Требования к измерительным трансформаторам

Измерительные трансформаторы тока по техническим требованиям должны соответствовать ГОСТ 7746-2001 («Трансформаторы тока. Общие технические условия»).

• Класс точности трансформаторов тока и напряжения для присоединения расчетных счетчиков электроэнергии должен быть не более 0,5.
• Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40% номинального тока счетчика, а при минимальной рабочей нагрузке – не менее 5%.
• Присоединение токовых обмоток счетчиков к вторичным обмоткам трансформаторов тока следует проводить, отдельно от цепей защиты и совместно с электроизмерительными приборами.
• Использование промежуточных трансформаторов тока для включения расчетных счетчиков запрещается.
• Измерительные трансформаторы напряжения по техническим характеристикам должны соответствовать ГОСТ 1983-2001 («Трансформаторы напряжения. Общие технические условия»).
• Нагрузка вторичных обмоток измерительных трансформаторов, к которым присоединяются счетчики, не должна превышать номинальных значений.
• Сечение и длина проводов и кабелей в цепях напряжения расчетных счетчиков должны выбираться такими, чтобы потери напряжения в этих цепях составляли не более 0,25 % номинального напряжения при питании от трансформаторов напряжения класса точности 0,5. Для обеспечения этого требования допускается применение отдельных кабелей от трансформаторов напряжения до счетчиков.

Виды счётчиков

Стоимость приборов

Стоимость электросчётчика зависит от многих параметров, в том числе и от класса точности прибора.

Популярные модели:

Тайпит НЕВА 101 1S0 151499

Современный регистратор расхода электрической энергии с классом точности: 1.

Позволяет максимально точно учитывать потребляемую энергию. НЕВА 101 1S0 151499 подключается только к однофазной электрической сети.

Стоимость – 1118 рублей.

Инкотекс Меркурий 230 АМ-02 53469

Трёхфазный электросчётчик. Класс точности данного устройства:1;

Электросчётчик использует однотарифный учёт расхода электроэнергии. Благодаря высокому качеству данного устройства регистрация используемого электричества осуществляется максимально точно.

Стоимость прибора – 3400 рублей.

Энергомера СЕ 102М R5 145 J 253295

Данное электротехническое изделие имеет цифровой дисплей для отображения показаний счётчика.

Полностью электронный прибор имеющий класс точности: 1; позволяет максимально точно осуществлять подсчёт используемой электроэнергии. Используется данное устройство может только в однофазной сети.

Стоимость 2300 рублей.

Скат 105Э/1-5(60) ТОИ4 1ф 5-60А

Однофазный многотарифный счётчик, позволяющий максимально экономить средства на оплате электроэнергии. Благодаря тому, что прибор имеет 1 класс точности подсчёт осуществляется максимально эффективно. Прибор может применяться только в однофазных сетях.

Читать также: Как запаять медный чайник

Стоимость такого устройства – 1900 рублей.

ПСК Люберцы СО-51 ПК

Однофазный счётчик, 2 класса точности. Данная модель может быть использована как в частных домах, так и коммерческих целях.

Класс точности электросчётчика представляет собой максимальную погрешность, которую может допустить устройство при измерении расхода электрической энергии. Эта величина выражается в процентах и обычно написана в паспорте счётчика или прямо на шкале. Обычно эта цифра обведена кругом и найти её не составит труда.

Счетчики электронного типа

По сравнению с индукционными, электронные приборы обладают повышенными классами точности и могут вести учет сразу по нескольким тарифным планам. Суть работы этих устройств заключается в преобразовании аналоговых сигналов, поступающих с датчика электротока. Далее они становятся цифровыми кодами, отражающими количество потребленной электроэнергии в виде числовых символов. Расшифровка этих кодов осуществляется микроконтроллером, а полученные данные отображаются на дисплее.

Благодаря конструктивным особенностям, электронные устройства имеют гораздо больше преимуществ по сравнению с индукционными приборами учета:

• Обладают точностью повышенного класса.
• Способны измерять все типы электротока и фиксировать их по разным тарифам, в зависимости от времени суток.
• Полученные результаты сохраняются в памяти аппаратуры и при необходимости легко извлекаются.
• Возможно дистанционное снятие данных из памяти устройства.
• Любые попытки несанкционированного проникновения и хищения фиксируются устройством.
• Благодаря незначительным габаритам электронные счетчики легко помещаются в любые щитки.

Определенными минусами этих устройств считается их повышенная реакция на перепады напряжения, некоторые трудности в ремонте и обслуживании, высокая цена некоторых моделей.

Правила замены

Правила эксплуатации счетчика незатейливы:

• не срывать пломбу;
• не вскрывать;
• не разбивать стекло или ЖК-дисплей;
• не поливать.

Замене подлежат счетчики электропотребления со следующими признаками:

1. Классы точности электросчетчиков в техническом паспорте и на передней панели указаны 2,5.

2. Срок государственной поверки просрочен.

3. Пломба на приборе отсутствует.

4. Корпус прибора испорчен механическими повреждениями, на стекле обнаружены трещины, не крутится диск или не меняются цифры на счётном механизме.

Сотрудники сетевой организации меняют счетчик электроэнергии в рабочие дни месяца. Рассмотрим пример расчета количества оплачиваемой энергии за месяц, в котором заменён счетчик электроэнергии. Замену провели 25 числа месяца. Показания фиксируют 20 числа месяца. Показания и на новом счетчике, и на старом – не равны нулю. Пусть записаны показания:

на старом счетчике 20 апреля – 8756; 25 апреля – 8800; потребление за период составит:

на новом счетчике 25 апреля – 123; 20 мая – 260; потребление с новым счетчиком составит:

Итого за отчетный месяц потреблено электроэнергии:

К оплате предъявлено: 181кВт*ч.

Чтобы подсчеты потребителя и организации электроснабжения не расходились, составляйте двухсторонний акт замены прибора учета. Акт – официальная бумага и аргумент в спорах с поставщиками электроэнергии. В акте отражают параметры снятого и нового счетчика: тип, заводской номер, год выпуска, класс точности

Обратите внимание на квартал и год последней государственной поверки. Текущие показания, применяемые для расчета потребления, вносят и для старого счетчика, и для нового

Кто оплачивает проверку, если класс точности не соответствует ГОСТ

По стандарту в жилище должен быть счетчик класса точности 1. Если класс точности прибора не соответствует принятым законодательно ТУ, расходы за замену и обслуживание устройства несет собственник жилья.

В каждом доме и квартире должен быть установлен счетчик электроэнергии, погрешность которого – не более 1%. Лучше, чтоб прибор заменяла организация, специализирующаяся на данном виде работ.

Взамен постановления №530 04.05.12 выходит новое — «О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии».

В нем говорится, что процесс учета используемой гражданами РФ электроэнергии обязан проводиться исключительно электрическими счетчиками, и их класс точности обязан быть не менее 2,0.

В случае, если класс точности оказывается ниже, счетчик подлежит замене. Однако, им можно продолжать пользоваться в течение установленного для него срока службы или же до его возможной полной поломки. После выхода указанного постановления срок службы приравнивается к межпроверочному интервалу — 6 годам.

Таким образом, ставший неподходящим счетчик будет служить до первой проверки высших инстанций, после чего его потребуют заменить. Кроме того, теперь счетчики класса точности ниже 2,0 не должны изготовляться в принципе, а также не должны подвергаться ремонту.

Выбираем характеристики

Кроме типа прибора учета придется подумать еще и о технических характеристиках. В большинстве случаев их набор стандартен, но бывают и исключения.

Какой счётчик электроэнергии лучше поставить в квартире или доме зависит от многих факторов

Способ монтажа: на дин-рейку или болты

Счетчики электроэнергии выпускаются с двумя видами крепления — на дин-рейку и на болты. Болтовое крепление считается более надежным, так как счетчик сложнее сдвинуть. Так крепят счетчики в основном в электрощитах частных домов, расположенных на улице или в подъездах многоквартирных домов.

Способ крепления счетчика электроэнергии

Если счетчик находится внутри дома, в индивидуальном боксе или квартирном электрическом шкафу, чаще выбирают прибор с креплением на дин-рейку. Этот способ намного проще при монтаже и демонтаже.

Все сказанное выше не означает, что в подъезде нельзя установить электросчетчик на дин-рейку. Можно. Даже если ее нет, прикрутить ее — дело нескольких минут. Потому выбор тут неочевиден.

Класс точности

Согласно последним постановлениям класс точности счетчика электроэнергии должен быть 2,0 или ниже. Потому все приборы учета с классом 2,5 и выше подлежат замене. При покупке смотрите, чтобы в маленьком кружочке недалеко от табло стояла цифра 2,0 или меньше.

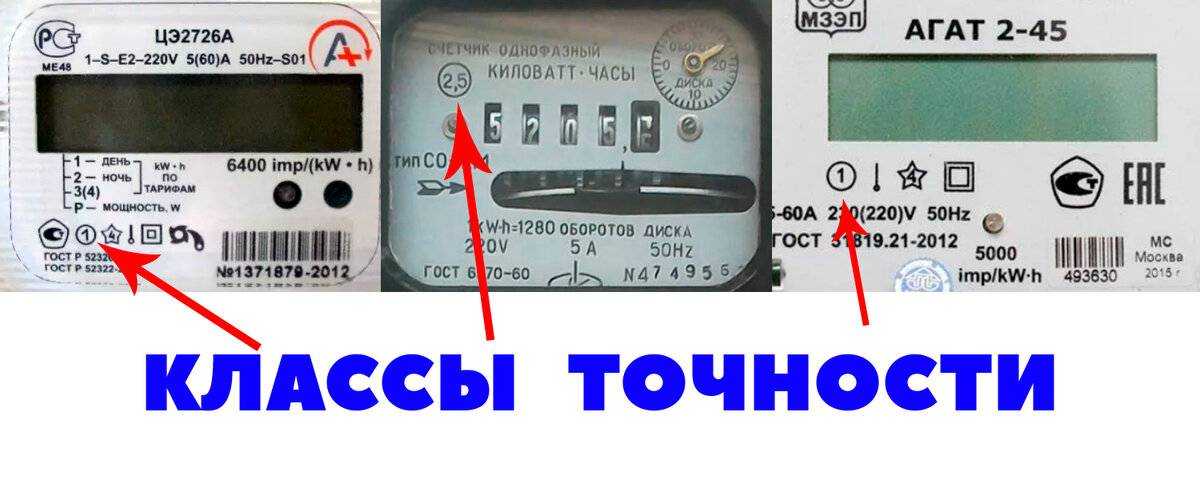

Где искать класс точности электросчетчика

Какой счётчик электроэнергии лучше поставить в квартире? С классом точности 2,0 или ниже? В данном случае лучший вариант — максимально возможный, то есть класс точности 2.0.

Этот показатель отображает чувствительность прибора при учете малых токов. Что это значит? Большинство современной техники не выключается, а находится в состоянии ожидания, потребляя при этом очень небольшое количество электроэнергии. То есть, фактически, потребление идет круглосуточно. Так вот, класс точности, отображает чувствительность при регистрации вот таких токов. И чем меньше будет чувствительность, тем меньше будут счета.

Дата выпуска и госповерки

Дата выпуска важна, так как в ПУЭ написано, что при принятии на баланс (пломбировке) на счетчике электроэнергии должны стоять пломбы с датами поверки:

• не ранее двух лет, если сеть однофазная;

• не ранее года, если сеть трехфазная.

А поверка происходит сразу после выпуска, о чем делается отметка в паспорте и ставятся пломбы с датой поверки. Если купить «просроченный» счетчик, придется его поверять снова. При этом, платить за поверку и за отсутствие прибора учета. Итак, при покупке счетчика, смотрите дату поверки, проверяете четкость оттиска на пломбах.

Токовая характеристика

Один из самых важных параметров — токовая нагрузка, на которую рассчитан прибор учета электроэнергии. В современном жилище имеется намного больше электроприборов чем раньше. Причем их количество все время растет. Частично спасает только то, что в борьбе за покупателя производители стараются сделать технику более «экономной» а также то, что вся она одновременно не включается. Желательно чтобы прибор учета имел токовую нагрузку не меньше фактической нагрузки. Или придется следить за очередностью включения электроприборов.

Токовая нагрузка электросчетчика отображается в паспорте и на корпусе

Для определения токовой характеристики счетчика электроэнергии можно пойти несколькими путями:

1. Ориентироваться на «средние» нормы.
   • Для любой квартиры и небольшого дома, подключенных к однофазной сети, 50-60 Ампер хватит на всю технику и еще останется солидный запас.
   • Для домов или квартир, подключенных к трехфазной сети, максимальная токовая нагрузка берется порядка 100 А.
2. Узнать в УК или ЖЭК, посмотреть в проекте электрификации, на сколько ампер рассчитан ввод. Это и будет требуемая токовая характеристика (можно с небольшим запасом). Брать счетчик с большей максимальной нагрузкой не имеет смысла — стоят они значительно дороже. Это — самый правильный способ.
3. Посчитать токовую нагрузку всех электроприборов в доме, добавить запас «на развитие» (покупку новой техники).

Тут тоже понятно, какой счётчик электроэнергии лучше поставить в квартире или доме — с чуть большей токовой нагрузкой, чем есть на сегодняшний день.

Зачем знать класс точности

• Параметр характеризует любые приборы, которые позволяют те или другие величины. У приборов учета показателей могут быть погрешности двух видов, один скажет о погрешностях в измерениях. Выражение этого показателя производится в процентах. Такую погрешность называют относительной. Второй показатель – это погрешность шкалы измерения в наивысшей ее точке – «приведенная погрешность».
• Указывает, какая может быть наибольшая допустимая погрешность, которая зависит от максимального показателя, зафиксированного прибором.
• Понятие используется в разных технических областях и может указываться римскими и арабскими цифрами, буквами. Бытовые приборы тут не исключение.

Виды электросчётчиков

Индукционные

Индукционные – представляют собой знакомое практически каждому устройство. Их характерной особенностью является постоянно вращающееся колёсико за прозрачным стеклом. Оно крутиться с разной скоростью и зависит это от расхода электричества. Чем он выше, тем быстрее раскручивается колёсико.

Показания можно увидеть на специальных барабанах с изображёнными цифрами. Принцип работы у него следующий. В конструкции есть 2 катушки. Одна из них катушка напряжения. Она ограничивает переменный ток, а также служит неким барьером для различного рода помех.

Ещё её функция заключается в создании магнитного потока, который эквивалентен проходящему через неё напряжению. Вторая катушка называется токовой. Она также производит магнитный поток, но только он соразмерен силе тока.

Оба магнитных потока в итоге проникают через специальный алюминиевый диск. Поскольку они имеют параболическую траекторию, то проходят сквозь вышеупомянутую преграду 2 раза. За счёт этого и возникают силы, которые заставляют алюминиевый диск крутиться.

Вследствие этого ось, на которой он расположен, оказывает действие на те самые барабаны с цифрами посредством зубчато-винтовой передачи. Таким образом, показания зависят от скорости вращения диска из алюминия, а она, в свою очередь, зависит от магнитных потоков, которые создаются катушками.

В итоге, чем выше напряжения в электросети, тем больше будут цифры на барабанах. Такие счётчики достаточно широко распространены даже в век высоких технологий.

К их достоинствам можно отнести:

1. Высокую надёжность.
2. Долговечность.
3. Абсолютную независимость от случайных перепадов напряжения.
4. Невысокую цену.

Однако есть у них несколько недостатков:

1. Низкий класс точности.
2. Фактическое отсутствие какой-либо защиты от хищения электроэнергии.
3. Большой расход электричества самим счётчиком.
4. Неизбежный рост погрешности при малых нагрузках.
5. Большие габаритные размеры.

Электронные

Электронные – в наши времена более выгодны и используются несколько чаще. Они превосходят индукционные по классу точности и дают возможность учитывать такой показатель, как многотарифность.

Такой тип счётчика работает на основе преобразования аналогового сигнала, который поступает с датчика электрического тока. Прибор превращает его в цифровой код, который по числовому показателю равен потребляемой энергии. Затем полученный код расшифровывается в микроконтроллере и после этого на цифровом экране можно увидеть показания.

Счётчик электрического типа обладает гораздо большим числом достоинств, чем индукционный собрат, к ним относят:

1. Высокий класс точности.
2. Многотарифность.
3. Измерение расхода всех типов электричества.
4. Хранение всех показаний.
5. Легкодоступность информации.
6. При попытке хищения происходит фиксация несанкционированного доступа.
7. Возможность снимать показания с прибора дистанционно.
8. Небольшие габаритные размеры.

К малому числу недостатков относятся:

1. Высокая чувствительность устройства к перепадам напряжения.
2. Относительно высокая стоимость
3. Сложность при обслуживании и ремонте.
