Как правильно выбрать аккумулятор для ибп или инвертора. часть i

Расчет времени работы аккумулятора

Итак, как произвести расчет времени работы от аккумулятора?
Емкость АКБ частенько указывают в ампер-часах, ну или в мА·ч.
Вроде ничего сложного, ведь все есть, у вас скажем, батарея емкостью (C) 800 мА·ч часов и прибор с потребляемым током (I) в 100 мА·ч, значит, по формуле, он может обеспечивать работу этого девайса 8 часов. Так? Не совсем. Кол-во электрической энергии, которое можно извлечь из АКБ, зависит от тока разряда аккумулятора. То есть при довольно большом токе разряда батарея садится молниеносно и отдает мало энергии.

Это явление было замечено много лет назад, но первым, кто попытался учесть его количественно, был Пекерт (Peukert), который изменил формулу.
По Пекерту, время разрядки АКБ равно,
где n – экспонента Peukert.
Сp – емкость Peukert.
I – ток разряда.
Значение экспоненты Пекерта можно определить экспериментальным образом. Оно зависит от типа агрегата и даже от его выпуска. В основном, это значение лежит в диапазоне от 1.1 до 1.3.

Для некоторых АКБ изготовитель его указывает, но это случается нечасто. В основном можно заметить данные по емкости батареи для разного времени разряда. Этого в принципе хватит, чтобы узнать значение экспоненты Peukert самостоятельно. Вот вы и узнали, как рассчитать, на сколько хватит аккумулятора.

На сколько времени хватит аккумулятора для работы инвертора

Итак, как рассчитать, на сколько хватит аккумулятора? Теоретически, в каждой конкретной ситуации, время работы инвертора стоит подсчитывать отдельным образом, исходя из следующих факторов:

• Емкости АКБ.
• Состояния агрегата, уровня износа и заряда.
• Условий эксплуатации.
• Мощности подсоединяемых приборов и поглощаемой ими силы тока.
• Типа нагрузки и объема.

Но даже если все учесть, точный подсчет времени функционирования инвертора сложно произвести. Расчет аккумулятора для инвертора без запуска двигателя по формулам часто бывает довольно неточным. В первую очередь, потому что, что линейного типа зависимость в падении напряжения АКБ до минимально допускаемых значений отсутствует.

Это все потому что в процессе функционирования инвертора на батарею влияет много важных факторов. Но, так или иначе, расчет по формуле вполне возможен.
Для примера и наглядности расчетов времени функционирования инвертора используем следующие данные:

• Емкость АКБ 60 ампер-часов.
• Питаемый девайс, ноутбук Леново G550.

Входного типа напряжение, у которого 19 Ватт, поглощаемая сила тока — 3.42 А,
мощность — 19х3.42 = 64.98 Ватт (округляем до 65).
Инвертор для авто чаще всего имеет КПД около 85%, получается если к нему подключена нагрузка 100. В, то от батареи он будет поглощать 115 В.
Вычисление времени функционирования выполняем по формуле T (час) = Ah (ампер-час) х V (вольт) х N (0.85) х K (коэффициент 0.5 или 0.25) / P (В), в которой:

• T — время работы подсоединенного девайса в часах. Ah — емкость батареи машины в ампер-час. V — мин. напряжение в вольтах.
• N — КПД инверторного устройства, берем значение в 85%, в формуле — 0.85.
• K — макс. процент допустимой степени разряда батареи в зависимости от температурного режима воздуха: 0.5 или 0.25.
• P — мощность подсоединенного к инвертору девайса в ваттах.

В результате получается: для теплых погодных условий: Т = 60х11.6х0.85х0.5/65 = 4.5 или четыре часа тридцать минут, для минусовой температуры: Т = 60х12х0.85х0.25/65 = 2.3 или два часа и восемнадцать минут.

Если у вас не получается выполнить расчет времени работы аккумулятора и вы не разбираетесь в формулах, воспользуйтесь помощником. Калькулятор сразу решит все ваши проблемы, главное, это правильно указать данные.

Как соединить батарейки чтобы увеличить суммарную емкость?

          Для достижения поставленной цели по увеличению технических характеристик источника питания при работе прибора либо устройства есть варианты различного соединения элементов электрической цепи.

            Существует два метода или схемы подключения:

1. Последовательное соединение.
2. Параллельное соединение.

            Емкость батареи при последовательном и параллельном соединении будет разная. Первый способ даст увеличение только суммарного напряжения, а второй — увеличит суммарную C _б во столько раз, сколько будет взято элементов в схеме:

C_∑ = C₁ + C₂

            Прежде чем приступить к эксперименту, нужно взять два аккумуляторных источника питания с одинаковой степенью износа и зарядки, два диода. Для параллельного соединения минусы батарей нужно соединить вместе, а плюс одной к аноду одного диода, плюс другой к аноду другого. Катоды диодов также надо соединить между собой. Включить нагрузку минусом в точку соединения отрицательных клемм элементов, плюсом в месте соединения диодных катодов. Такая схема соединения увеличит C _б в два раза. Собирать такую цепь без диодов нельзя, т. к. элементы питания разрядятся один через другого.

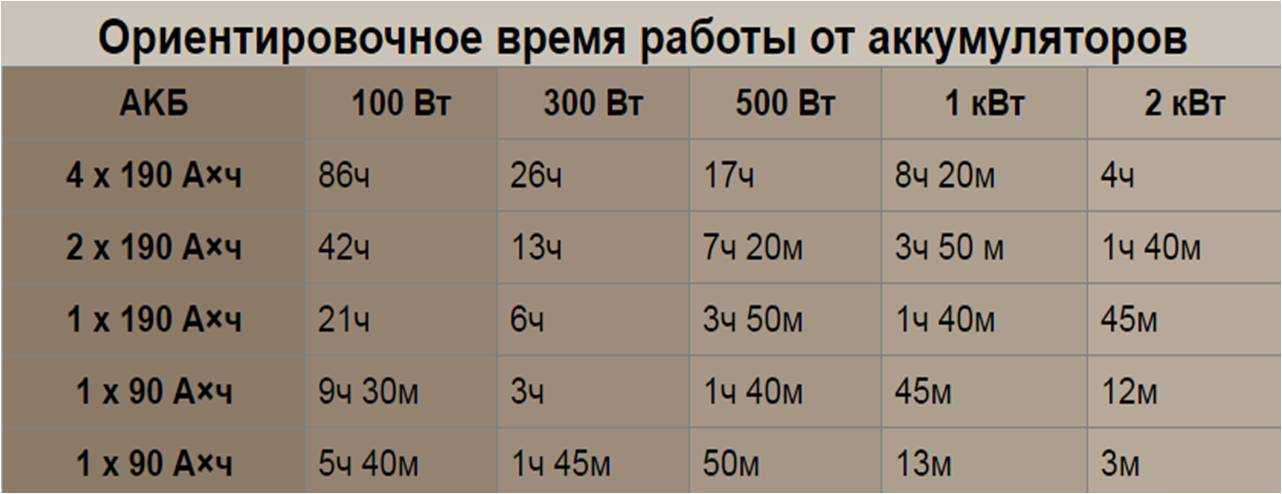

Время работы инвертора от аккумулятора

Изучив эту статью, вы узнаете, какие батареи лучше всего подходят для организации бесперебойного питания загородного дома, и при необходимости сможете рассчитать, сколько проработает инвертор от аккумулятора при отключении централизованной подачи, топливного генератора или других источников энергии.

Кроме этого, мы дадим советы по продлению срока автономной работы системы электроснабжения на базе преобразователей.

Тип АКБ

Для систем бесперебойного или резервного электроснабжения подойдут только батареи глубокого цикла. В отличие от стартерных (автомобильных) аналогов они способны переносить длительные зарядку и разрядку.

Изделия долговечны. Ресурса современных моделей хватает на 12 и более лет эксплуатации. Автомобильный аналог выйдет из строя после 10 разрядок.

Аккумуляторные батареи глубокого цикла бывают:

• гелевыми (GEL), электролит представляет собой гелеобразную массу;
• свинцово кислотными (AGM), электролит находится в порах пластин, изготовленных из тонких стеклянных волокон.

Оба вида батарей имеют свои достоинства и недостатки.

Гелевые модели отличаются более высоким КПД. Устройства можно размещать в любом положении, т. к. жидкий электролит отсутствует. Возможна даже работа инвертора от аккумулятора с поврежденным корпусом. GEL-технология была разработана для авиационной и военной промышленностей. По статистике гелевые батареи работают чуть дольше AGM-аналогов в циклическом режиме эксплуатации.

К недостаткам оборудования относят: необходимость поддержки точного тока подзарядки (гелевые батареи применяют с микропроцессорными контроллерами) и возможность разбухания и взрыва АКБ при закипании электролита.

В AGM-аккумуляторах вышеперечисленные недостатки отсутствуют. К достоинствам батарей этого типа также относят высокую стойкость к глубоким разрядам (устройства выдерживают более 600 таких циклов).

AGM-технология обеспечивает поддержание стабильно высокой силы тока при любой степени заряда батареи. Еще одно достоинство таких АКБ — низкий саморазряд. За год простоя емкость уменьшится всего лишь на 20 %.

Расчет времени автономной работы системы резервного электроснабжения

Расчет мощности инвертора потребует построения специальной таблицы. В два столбца внесите список электроприборов и потребляемую ими мощность. Получится примерно так.

Чем выше емкость АКБ или системы батарей, тем дольше проработает подключенное оборудование при отсутствии централизованного электроснабжения или доступа к другим источникам энергии.

Для расчета времени автономной работы инвертора напряжения от аккумуляторов нужно знать:

• емкость и количество батарей;
• мощность, потребляемую нагрузкой в течение часа.

В процессе расчетов следует учитывать тот факт, что максимальная мощность электроприборов не отражает реальную нагрузку на АКБ. Устройства включаются и выключаются. Во многих случаях потребляемая оборудованием мощность находится гораздо ниже максимального значения.

Рассмотрим пример. В данном случае к инвертору подключены:

• электрический чайник;
• холодильник класса А;
• 15 энергосберегающих ламп;
• двигатель и система управления откатных ворот;
• котел с принудительной горелкой;
• 4 циркуляционных насоса системы отопления;
• скважинный насос.

Вычисляем среднечасовую норму энергопотребления приборов. Получаем следующее.

Прибор	Среднечасовое потребление
Электрический чайник 2кВт, кипятящий воду в течении 6 мин, т.е. 1/10 часа (при условии, что он включался только оди раз за этот час)	200 Вт/ч
Холодильник А-класса	70 Вт/ч
Энергосберегающие лампы освещения (каждая по 20 Вт/ч), допустим, всего горит 15 ламп	300 Вт/ч
Ворота 1,5 кВт, время открытия и закрытия — 1 минута (2часа = 1/30 часа)	50 Вт/ч
Котел с принудительной горелкой 100 Вт/ч и 4 циркуляционных насоса отопления по 75 Вт/ч каждый	400 Вт/ч
Насос скважины 3 кВт, включается 3 раза на 2 мин в течение часа (6 мин = 1/10 часа)	300 Вт/ч
Итого в сумме:	1320 Вт/ч

Теперь рассчитаем общую емкость имеющихся аккумуляторов. Допустим, в системе 12 12-вольтовых АКБ (емкость каждой — 200 апмер-час). Получаем 12*12*200 = 28800 Ватт/ч.

Учитываем коэффициент потерь. В примере рассмотрены новые аккумуляторы. КПД максимальный – 95 %. Получаем 2800*0,95=27360 Вт/ч.

Теперь разделим это значение на среднечасовую нагрузку и в итоге получим время работы инвертора от аккумулятора. 27360/1320 = 20,7 ч. Округлим результат в меньшую сторону. Получилось, что ресурса системы батарей хватит на 20 часов автономной работы подключенного оборудования.

В данном примере мы рассмотрели типовой (теоретический) расчет. На время автономной работы устройств влияет множество разных факторов. Среди них:

Как рассчитать размер инвертора, необходимого для вашего дома — HavenHill Synergy Ltd.

Многие люди хотят иметь резервное питание или солнечную систему, но не знают, как рассчитать потребность своего дома в энергии. В качестве примечания, вы должны знать, что инверторы обеспечивают пиковую / импульсную мощность и типичную (непрерывную номинальную) мощность. Что это значит?

Приборам, например, с электродвигателями, требуется высокий пусковой импульс. Это можно назвать импульсной мощностью, которая представляет собой максимальную мощность, которую инвертор может обеспечить в течение короткого времени.

Когда холодильник включается, мощность, которую он «вытягивает» в начале, называется ИМПУЛЬСНОЙ МОЩНОСТЬЮ. Мощность, которая затем подается на постоянной основе, называется НЕПРЕРЫВНОЙ НОМИНАЛЬНОЙ или типичной мощностью.

Двигаясь дальше, давайте рассчитаем размер инвертора, который вам нужен для вашего дома, выполнив следующие действия:

1. Рассчитайте ОБЩУЮ НЕОБХОДИМУЮ МОЩНОСТЬ

Во-первых, какую нагрузку вы собираетесь питать? Допустим, 1 телевизор (125 Вт), 8 лампочек (по 6 Вт), 2 вентилятора (по 65 Вт), 1 декодер (25 Вт) и 1 ноутбук (85 Вт).

Общая необходимая мощность рассчитывается как «Мощность = мощность устройства x количество». Таким образом, вам потребуется общая мощность (125×1) + (6×8) лампочек + (65×2) вентиляторов + (25×1) декодер + (85×1) = 410 Вт. (0,41 кВт)

Принимая во внимание коэффициент мощности этих отдельных компонентов. Коэффициент мощности является выражением энергоэффективности

Обычно он выражается в процентах, и чем меньше процент, тем менее эффективным является энергопотребление. Коэффициент мощности (PF) представляет собой отношение рабочей мощности, измеренной в киловаттах (кВт), к полной мощности, измеренной в киловольт-амперах (кВА)

В нашем примере, чтобы получить значение KVA, значение KW умножается на значение коэффициента мощности.

(130×0,9) Телевизор + (50×0,9) лампочки + (130×0,9) вентиляторы + (30×0,9) декодер + (90×0,9) Ноутбук = 460 Вт. (0,46 кВА)

2. РАСЧЕТ ТРЕБУЕМОЙ МОЩНОСТИ ИНВЕРТОРА

Теперь давайте рассчитаем требуемую мощность инвертора, т. е. номинальное значение вольт-ампер. В идеальных условиях инвертор будет работать со 100% эффективностью. Большинство инверторов имеют КПД от 60% до 80%. Этот КПД также можно назвать коэффициентом мощности инвертора. Для наших расчетов мы будем использовать коэффициент мощности 0,8. Следовательно,

Потребляемая мощность (или ВА номинал инвертора) = мощность, потребляемая оборудованием в ваттах / коэффициент мощности

Напомним, общая мощность, потребляемая вашим домом (общая мощность) – 460 Вт. Коэффициент мощности = 0,8

Следовательно, требуемая номинальная мощность инвертора в ВА = (460/0,8) = 575 ВА.

Это примерно 0,6 кВА (600 ВА).

Использование инвертора 0,6 кВА будет нецелесообразным, учитывая мощность перенапряжения и вероятность добавления в систему нескольких небольших устройств. Инвертор мощностью 1,0 кВА подойдет для вашего дома. ?

Вам трудно рассчитать размер инвертора, необходимого для вашего дома? Есть вопросы? Пожалуйста, прокомментируйте или свяжитесь с нами!

Вам нужен инвертор/солнечная система? Мы как раз то решение, которое вам нужно.

Расчет емкости АКБ и основные понятия

Аккумуляторная батарея представляет собой источник тока многоразового использования. Ее особенность заключается в цикличности: зарядив батарею, ее можно использовать установленное производителем количество часов. Разряженную батарею легко зарядить с помощью специального зарядного устройства. Время заряда связано с параметрами источника, а количество циклов “заряд-разряд” напрямую зависит от типа и особенностей АКБ.

Что такое емкость и зачем нужен этот показатель?

Емкость аккумуляторной батареи – ее ключевая характеристика. Она влияет на стоимость устройства, область применения (от бытовых нужд до медицинских), срок службы.

Эта характеристика отображает длительность временного промежутка, на время которого батарея будет полноценно питать соответствующее устройство (пульт, телефон и т.д.) и обеспечивать его автономную работу. Иными словами, емкость АКБ – это максимальное количество электрической энергии, которое батарея способна накапливать за 1 полный цикл заряда.

Единица измерения емкости АКБ – амперы в час (А*ч), а для батарей высокой мощности – миллиамперы в час (мА*ч).

Основные понятия, которые связаны с расчетом емкости АКБ

С определением емкости АКБ связаны несколько терминов, среди них ток разряда аккумулятора, энергетическая и резервная емкость и прочие. Рассмотрим основные из них.

1.Зависимость емкости АКБ от тока разряда

При подключении к аккумулятору защищенной нагрузки без преобразователя, величина тока не меняется. При этом время работы АКБ будет выглядеть как соотношение емкости к току. В виде формулы эта зависимость выглядит следующим образом:

где Q – емкость аккумулятора (А*ч или мА*ч);

I – постоянный ток разряда аккумулятора (А);

T – время разряда батареи (ч).

2. Зависимость емкости АКБ от энергии

Способность к накоплению энергии батареей связана с напряжением: чем оно больше, тем больше энергии накопит АКБ. Таким образом, электрическая энергия определяется как произведение тока, напряжения и времени:

W= I*U*T,

где W – энергия накопленная батареей (Дж);

U – напряжение аккумулятора (В);

I – постоянный ток (А);

T – время разряда (ч).

3. Энергетическая емкость

Под этим понятием подразумевается энергия, которую отдает полностью заряженный аккумулятор при разряде до минимального напряжения. Для расчета энергетической емкости используют формулу:

где Q – емкость аккумулятора (А*ч);

W – энергетическая емкость аккумулятора (Вт/элемент).

4. Резервная емкость

Этот термин используется при расчете емкости автомобильных аккумуляторов. Он описывает способность АКБ питать электрооборудование автомобиля, когда встроенный генератор не функционирует. Резервная емкость рассчитывается следующим образом:

где Q – емкость аккумулятора (А*ч);

T – резервная емкость аккумулятора (мин).

Расчет емкости аккумуляторной батареи

Измерение объема батареи необходимо в случае определения количества энергии для продолжительной автономной работы любых устройств (к примеру, для ноутбука, смартфона и т.д.);

Для того чтобы определить емкость АКБ, необходимо применить стандартную формулу:

где Q – рассчитываемая емкость АКБ (А*ч или мА*ч);

P – нагрузочная мощность (Вт);

t – временной промежуток резервирования (ч);

V – напряжение батареи (В);

k – коэффициент, отображающий какая часть емкости АКБ используется.

Значение k компенсирует ситуацию неполного заряда батареи. К слову, полный разряд после нескольких полных циклом работы существенно увеличивает работоспособность устройства.

Расчет заряда АКБ на конкретном примере

Для того чтобы провести подсчет емкость батареи смог даже новичок, рассмотрим следующую задачу.

Мы имеем критическую нагрузку 500 Вт, которая требует резервирования на протяжении 3 часов, а также стандартное напряжение 12 В. Сперва посчитаем емкость для батареи, которая разряжается на 70 процентов, а потом заряжается. Это будет выглядеть следующим образом:

Q = 500*3/12*0,7 = 178,6 А*ч.

Так рассчитывается минимальная емкость. Чаще всего следует считать объем АКБ с небольшим запасом (например, 20%). В таком случае батарея проработает максимальное количество времени. Расчет будет выглядеть так:

Q = 178,6*1,2 = 214,3 А*ч.

В любом случае, вы сможете самостоятельно рассчитать емкость необходимой батареи, просто подставим свои значения в вышеуказанную формулу.

Онлайн калькулятор

В системах бесперебойного или резервного питания используются только аккумуляторов глубокого цикла. Они отличаются от обычных автомобильных батарей способностью к продолжительной зарядке и разрядке. Поэтому большое значение имеет расчет времени работы инвертора от аккумулятора, поскольку современные модели способны эксплуатироваться в течение 12 лет и более. Для проведения таких расчетов потребуются исходные данные.

В первую очередь нужно уточнить количество электроприборов и мощность, потребляемую ими. Чем выше емкость батареи или системы аккумуляторов, тем дольше будет работать подключенное оборудование при отсутствии централизованного электроснабжения. Для того чтобы рассчитать время автономной работы инвертора, нужно знать количество и емкость аккумуляторов, а также мощность, которую потребляет нагрузка в течение часа.

Вначале следует определить общую емкость используемых аккумуляторов. Например, в системе имеется 12 батарей по 12 вольт, с емкостью каждой из них 200 ампер-часов. В результате получается 12 х 12 х 200 = 28800 Вт/ч. У новых батарей максимальный КПД составляет 95%, то есть с учетом коэффициента потерь получается 28800 х 0,95 = 27360 Вт/ч. Значение среднечасовой нагрузки составляет 1320 вт. Получается время работы инвертора от аккумуляторной батареи 27360/1320 = 20,7 ч или в округленном виде – 20 часов.

При покупке инвертора (преобразователя напряжения) многие задаются вопросом : А сколько по времени инвертор сможет работать от аккумулятора, и как следствие сколько проработают приборы?

Мы подготовили для Вас специальный калькулятор, который поможет Вам примерно посчитать время работы того или иного прибора через инвертор от аккумулятора.

Для того чтобы рассчитать время работы Вам необходимо знать следующие технические характеристики :

• Потребляемая мощность приборов, который Вы планируете подключать. (Для расчета средней мощности ,Воспользуйтесь калькулятором : Как посчитать среднюю потребляемую мощность?
• Емкость аккумулятора. (Ампер часов)

Расчет Средней Потребляемой Мощности нагрузки

При расчете Средней потребляемой мощности необходимо учитывать не только суммарную мощность подключаемых приборов, но и среднее время из работы.

1. Ватт — Мощность постоянно работающих приборов (лампы, обогреватели, TV) 2. Ватт — Мощность приборов работающих 10-20 минут в час (дрели, болгарки) 3. Ватт — Мощность приборов работающих 1-5 минут в час (Холодильник, водяной насос, чайник)

Внимание: 1) Мощность указывается в Ваттах 2) Если у вас планируется использовать два прибора, то их мощность надо сложить. Например: Дрель 800Вт и Рубанок 1300Вт — необходимо указать 2100Вт

Или Телевизор 50Вт и Две Лампы по 40 Вт — необходимо указать 50 + 40 + 40 = 130 Вт.

Максимальная пиковая мощность (Ватт): Максимальный пиковый ток АКБ (Ампер):

— Средняя потребляемая мощность нагрузки (Ватт)

— Емкость АКБ (Ампер часов)

Результат Расчета:

— Время работы (минут)

Подобрать инвертор по параметрам вы можете в нашем каталоге:

А так же, Вы можете рассчитать емкость аккумулятора(ов) требуемую для определенного времени работы приборов. Для этого заполните поле средняя мощность и время работы. В поле емкость АКБ появится результат .

Изучив эту статью, вы узнаете, какие батареи лучше всего подходят для организации бесперебойного питания загородного дома, и при необходимости сможете рассчитать, сколько проработает инвертор от аккумулятора при отключении централизованной подачи, топливного генератора или других источников энергии.

Кроме этого, мы дадим советы по продлению срока автономной работы системы электроснабжения на базе преобразователей.

Расчет времени работы аккумулятора

Итак, как произвести расчет времени работы от аккумулятора? Емкость АКБ частенько указывают в ампер-часах, ну или в мА·ч. Вроде ничего сложного, ведь все есть, у вас скажем, батарея емкостью (C) 800 мА·ч часов и прибор с потребляемым током (I) в 100 мА·ч, значит, по формуле, он может обеспечивать работу этого девайса 8 часов. Так? Не совсем. Кол-во электрической энергии, которое можно извлечь из АКБ, зависит от тока разряда аккумулятора. То есть при довольно большом токе разряда батарея садится молниеносно и отдает мало энергии.

Это явление было замечено много лет назад, но первым, кто попытался учесть его количественно, был Пекерт (Peukert), который изменил формулу. По Пекерту, время разрядки АКБ равно, где n – экспонента Peukert. Сp – емкость Peukert. I – ток разряда. Значение экспоненты Пекерта можно определить экспериментальным образом. Оно зависит от типа агрегата и даже от его выпуска. В основном, это значение лежит в диапазоне от 1.1 до 1.3.

Для некоторых АКБ изготовитель его указывает, но это случается нечасто. В основном можно заметить данные по емкости батареи для разного времени разряда. Этого в принципе хватит, чтобы узнать значение экспоненты Peukert самостоятельно. Вот вы и узнали, как рассчитать, на сколько хватит аккумулятора.

Как определить мощность нагрузки на аккумулятор

Расчет поможет вам получить неточные данные, однако даже этих примерных цифр хватит для оценки мощности отдельного агрегата. Чтобы рассчитать все правильно, рассмотрим закон Ома для полной цепочки: I = Ε/(R + r).
Если судить по этой формуле, то получается, что чем больше значение r, тем меньший ток может отдавать аккумуляторная батарея. Так как ЭДС (Ε) можно принять как базисное напряжение (U_ном) на АКБ при разомкнутой цепочке, то изменим закон Ома:
U_ном = IR + Ir.
Пока из этого выражения не совсем понятно, как получить макс. мощность, выдаваемую аккумулятором. Однако стоит вспомнить про то, что АКБ может функционировать лишь в конкретном диапазоне напряжений. При нагрузке, из-за сопротивления внутреннего, напряжение на батарее не должно стать ниже U_min.

Зная закон Ома для участка цепочки (U=IR), можно отразить в нашем выражении так:

U_ном = U_min + Ir

Используя этот результат, уже точно можно получить значение макс. тока, который может выдать АКБ:

I = (U_ном — U_min)/r

Понимая, что мощность, поглощаемая участком цепочки = произведению силы тока на напряжение, подаваемое на этот участок, можно вычислить макс. мощность, выдаваемую батареей:

P = U_min*(U_ном — U_min)/r

И вот, вы, практически подошли к тому значению макс. мощности, выдаваемой агрегатом. Для определения мощности АКБ потребуется умножить выведенное значение для одного аккумулятора на число аккумуляторов в батарее.
Вы можете задаться вопросом: «И что, это так легко узнать макс. мощность, которую выдает аккумулятор»? – Да, но, здесь приведен оценочного типа расчет мощности, выдаваемой при разряде – в начале разрядки АКБ может выдавать больше мощности, чем в конце.

Второй проблемный фактор – потеря мощности, происходящая внутри батареи из-за наличия внутреннего сопротивления. Во время нагрузки АКБ разогревается пропорционально квадрату силы тока и времени функционирования (Q=I2*r*Δt). Так как батарея имеет определенную рабочую температуру, потребуется учесть разогрев аккумулятора при проектировании АКБ, и, при нужде, обеспечить нормальную систему охлаждения.

РЕЖИМЫ РАБОТЫ ИНВЕРТОРА

Качественные автомобильные инверторы рассчитаны на 3 режима работы:

• Длительный режим

  В таком режиме работы энергопотребление подключаемого прибора соответствует номинальному значению мощности инвертора;

• Пусковой режим

  При включении электродвигателей, индуктивной или емкостной нагрузки при пуске возникают кратковременные токи, значения которых в несколько раз превышают их номиналы. Качественные модели инверторов способны кратковременно сгенерировать мощности в 2-3 раза превышающие их номиналы. Тем самым покрываются пусковые токи.

• Режим перегрузки

  Автомобильные инверторы также способны некоторое время генерировать мощности, превышающие их номиналы в 1,25-1,5 раза. Обычно это время ограничивается 30-тью минутами.

Выбор напряжения

Оптимальным, как правило, будет либо напряжение в 12 В, либо в 24 В – если автономное энергоснабжение используется только в летнее время и вы не намерены увеличивать число электрогенераторов, то 12 В достаточно. В противном случае стоит выбрать 24 В напряжение и ориентироваться в поисках оборудования для автономного электроснабжения именно на него. В примере расчетов остановимся на 12 вольтах.

Требуемое количество электроэнергии за 24 часа (в сутки). Делим полученное ранее потребление за сутки на выбранное напряжение 9428÷12 и получаем 786 А•ч. Поскольку КПД инвертора не может быть 100% — часть энергии прибор потратит на себя – нужно ввести эти потери в расчеты. Умножаем 786 А•ч на «инверторный» коэффициент 1,2, результат с округлением – 944 А•ч.

Калькулятор времени работы ИБП

Калькулятор позволит получить время автономной работы подключенного оборудования в случае пропадания питания сети.

Выберите модель ИБП

Выберите модель батареи

Информация о времени работы от внешнего аккумулятора уже включает время работы от внутреннего аккумулятора ИБП.

Дисклеймер по поводу времени выполнения

Время выполнения устанавливается на основе результатов тестирования полностью заряженных, новых батарей, проводимого при нормальных условиях эксплуатации. Указываются приблизительные значения времени выполнения и такие значения зависят от возраста батареи, уровня заряда при проведении тестировании, окружающей среды, а также других переменных.

• Более 100 дистрибьюторов и розничных торговых точек по всему миру
• С 2013 года три раза подряд входила в рейтинг Data Center 100 и в Топ-20 поставщиков инфраструктуры по итогам CRN

• Получила первое в мире свидетельство Energy Star от группы CSA и была награждена званием производителя энергоэффективных ИТ-систем по итогам Green IT Best Practice Award 2012
• Запустила продуктовую линейку ИБП систем Datacenter и добилась программной совместимости с важнейшими партнерами в области виртуализационных технологий, среди которых VMware, Hyper-V, Red Hat, и Citrix

• Открыла офис в Японии и начала осуществлять продажи через каналы в Австралии с целью расширения своего бизнес-присутствия в Азиатско-Тихоокеанском регионе
• CyberPower сделала первое публичное предложение (ППП) акций на Тайваньской фондовой бирже

• Выпустила первый высокочастотный энергосберегающий ИБП с технологией повышенной эффективности
• Признана «Лучшим Новым Продавцом Года» по мнению Ingram Micro — самого крупного в мире дистрибьютора компьютеров и продуктов высоких технологий

• Разработан и выпущен ИБП DC для сферы телекоммуникаций
• Начало сотрудничества с крупнейшим в мире дистрибьютором ИТ-технологий и поставщиком глобальных сетевых технологий — Tech Data и Tellabs

• Прошла сертификацию либоратории «UL» на предоставления услуг усовершенствованной тестовой среды
• Выполнены испытания на безопасность, получена сертификация EMI и пройдено предварительное тестирование для активизации разработок и повышения инженерного мастерства

• Выпустила ИБП Power98 — первый ИБП, разработанный для совместимости с Windows 98
• Продукция компании появилась в крупнейших мировых и мультинациональных розничных торговых сетях: Walmart, BestBuy и Fry’s

Этот сайт использует файлы cookie, чтобы предоставить вам более отзывчивое и персонализированное обслуживание. Используя этот сайт, вы соглашаетесь на использование файлов cookie. Узнайте больше о нашей политике файлов cookie. .

Время разряда батареи

На практическом примере показано, как рассчитать время разряда батареи. Предположим, что в бортовой сети автомобиля включен потребитель мощностью 120 Вт. Из закона Ома можно сделать вывод, что эта нагрузка будет отсасывать из батареи 10 А в час. Это означает, что если установлен аккумулятор емкостью 55 Ач, то он полностью разрядится не более чем за 5,5 часов. Однако это лишь приблизительный расчет, поскольку существуют и другие факторы, влияющие на потребление тока. Следует помнить, что для того, чтобы автомобиль не завелся, требуется всего 15-25% остаточного тока, то есть 4 часа.

Таблица времени разряда батареи при минимальном потреблении:

Процент разрядов (%)	10	20	30	40	50	60	70	80	90	100
Время разряда (ч)*	7	14	20	26	32	39	45	52	58	64

* Расчеты основаны на минимальном токе утечки 20 мА и автомобильной лампе мощностью 10 Вт от аккумулятора емкостью 55 Ач.

Время работы батареи 20 часов, указанное на этикетке батареи, основано на токе 0,05% от емкости батареи.

Допустимый разряд батареи

Допустимый предел разряда автомобильного аккумулятора составляет 30% от его первоначальной емкости (не менее 11,8 вольт)

Обратите внимание, что запуск двигателя на этом уровне возможен только при температуре выше нуля. Зимой даже 50% уровень разряда (12,1 В) неприемлем

* Поправочный коэффициент 0,70 необходим для учета внешних факторов, которые могут повлиять на срок службы батареи.

Расчет суммарной емкости аккумулятора UPS

Обычно аккумуляторная батарея UPS состоит из нескольких одинаковых
герметичных свинцовые кислотных
аккумуляторов. В частном случае, такой аккумулятор может быть один.

Нам нужно найти суммарную
емкость аккумуляторной батареи UPS. Для этого умножим общее количество
аккумуляторов
на емкость одного аккумулятора.

Например, UPS имеет встроенную аккумуляторную батарею, состоящую из 2-х

герметичных свинцовых кислотных аккумуляторов
емкостью 17 А*час и напряжением 12 вольт. Кроме того, к UPS подключен один внешний батарейный блок с
четырьмя такими же аккумуляторами. Тогда суммарная
емкость аккумуляторной батареи UPS будет равна:

Как выбрать инвертор?

Существует две группы инверторов, которые различаются по стоимости.

Первая группа более дорогих инверторов обеспечивает синусоидальное выходное напряжение.

Вторая группа обеспечивает выходное напряжение в виде упрощенного сигнала — квази-синуса, заменяющего синусоиду. Для подавляющего большинства бытовых приборов можно использовать упрощенный сигнал. Синусоида важна только для некоторых телекоммуникационных приборов.

Выбор инвертора производится исходя из пиковой мощности энергопотребления стандартного напряжения 220В/50Гц. Существует два режима работы инвертора. Первый режим – это режим длительной работы. Данный режим соответствует номинальной мощности инвертора. Второй режим – это режим перегрузки. В данном режиме большинство моделей инверторов в течение нескольких десятков минут (до 30) могут отдавать мощность в 1,5 раза больше, чем номинальная. В течение нескольких секунд большинство моделей инверторов могут отдавать мощность в 2,5-3,5 раза большую, чем номинальная. Сильная кратковременная перегрузка возникает, например, при включении холодильника. Как правило, мощность инвертора примерно равна расчетной мощности ВЭУ.
