Обзор различных насадок
Многие производители предусматривают подключение к измерительным проводам разные типы насадок, что делает щупы универсальными и существенно расширяет сферу их применения (см. рисунок 5).

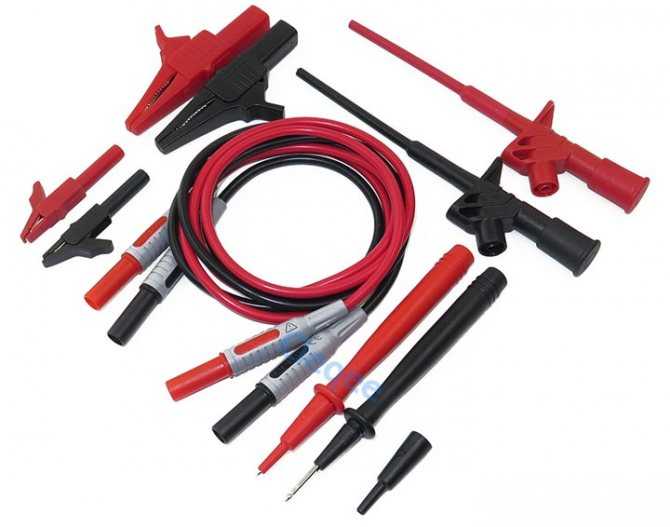

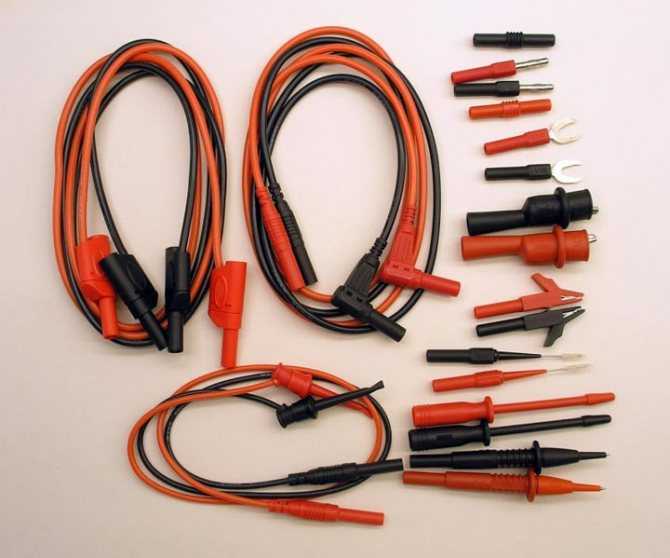

Рисунок 5. Измерительные провода и набор насадок
Благодаря такому набору можно выбрать длинные или короткие иглы, в зависимости от необходимости, изменить толщину жала, например, когда требуется сделать деликатное измерение и т.д.
Для проверки SMD компонентов удобно использовать специальную насадку-щипцы, тестирование с ее помощью показано на рисунке 6.
Рисунок 6. Проверка SMD резистора
Не менее полезен зажим «крокодил» (см. рисунок 4), с его помощью можно подключиться к устройству для проведения замеров, при этом, в процессе тестирования освобождаются руки, что позволяет делать другие измерения.

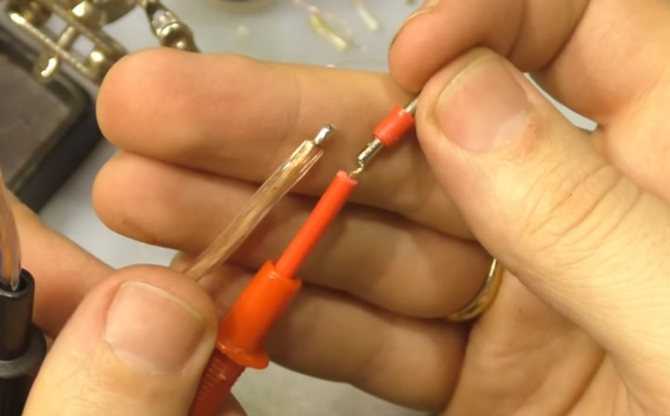

Используя насадку, у которой имеется подпружиненный крючок (рисунок 7) можно подключиться к большинству навесных элементов на печатных платах.
Рисунок 7. Насадка с подпружиненным крючком
Насадка с клеммным переходником (рис. позволит легко подключиться к лабораторному блоку питания для контроля напряжения и силы тока.
Рисунок 8. Насадка-переходник под клеммы
Завершая тему профессиональных измерительных проводов, следует обратить внимание на один существенный недостаток таких изделий – относительно высокую цену. Например, оригинальные щупы Flucke с набором насадок стоят порядка $60

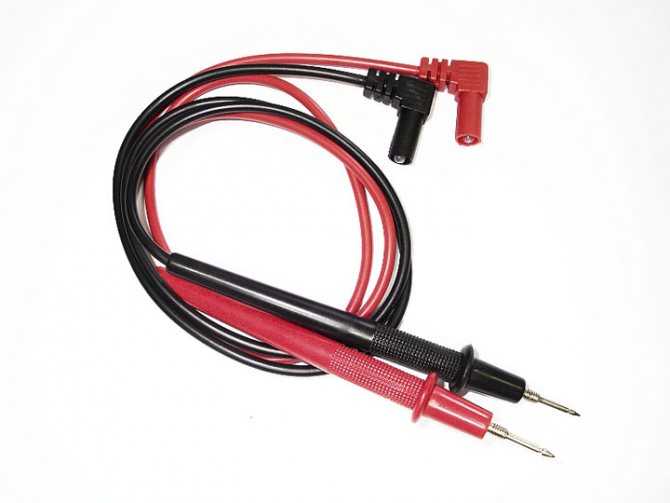

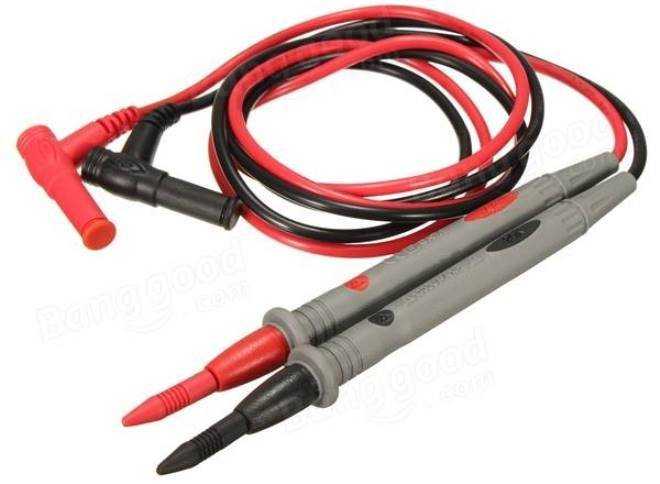

Замена провода и щупов мультиметра

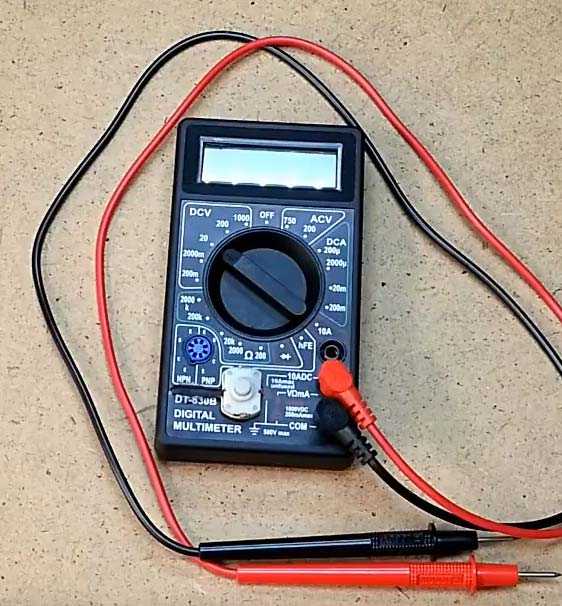

В первую очередь с чем сталкивается 99% пользователей дешевых китайских мультиметров — это выход из строя некачественных щупов для замеров.
Во-первых, кончики щупов могут поломаться. Когда прикасаетесь для измерения к окисленной или слегка ржавой поверхности, чтобы появился надежный контакт, эту поверхность нужно слегка зачистить. Удобнее всего это конечно сделать с помощью самого щупа. Но как только начинаете шкрябать, в этот момент кончик может обломиться.
Во-вторых, сечение проводов идущих в комплекте также не выдерживает никакой критики. Мало того, что они хлипкие, так это еще будет влиять на погрешность работы мультиметра. Особенно когда сопротивление самих щупов при замерах играет существенную роль.

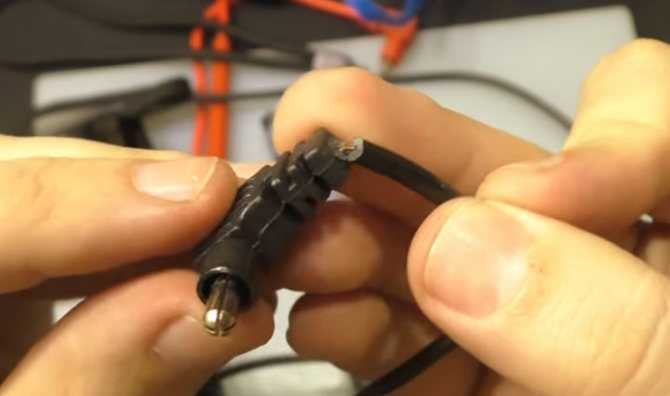

Чаще всего излом провода происходит в местах подсоединения на втычном контакте и непосредственно на пайке острого наконечника щупа.
Когда это произойдет вы удивитесь насколько проводок внутри действительно тонкий.

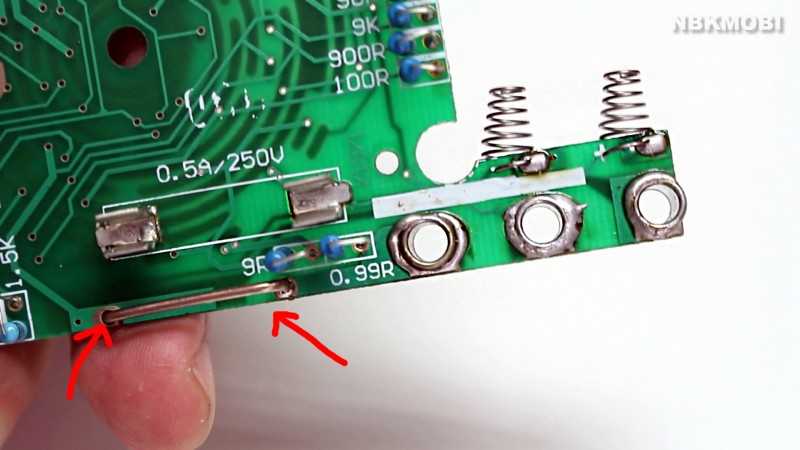

А между тем мультиметр должен быть рассчитан на измерение токовых нагрузок до 10А! Как это можно сделать с помощью такого провода не понятно.

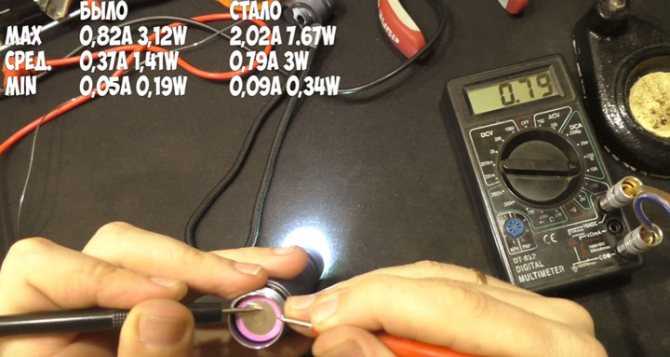

Вот реальные данные замеров тока потребления для фонариков, выполненные с помощью стандартных щупов идущих в комплекте и с помощью самодельных щупов сечением 1,5мм2. Разница погрешности как видите более чем существенная.

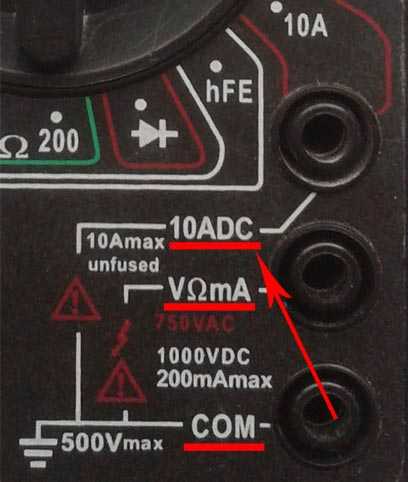

Втычные контакты в разъемы мультиметра также со временем разбалтываются и ухудшают общее сопротивление цепи при измерениях.

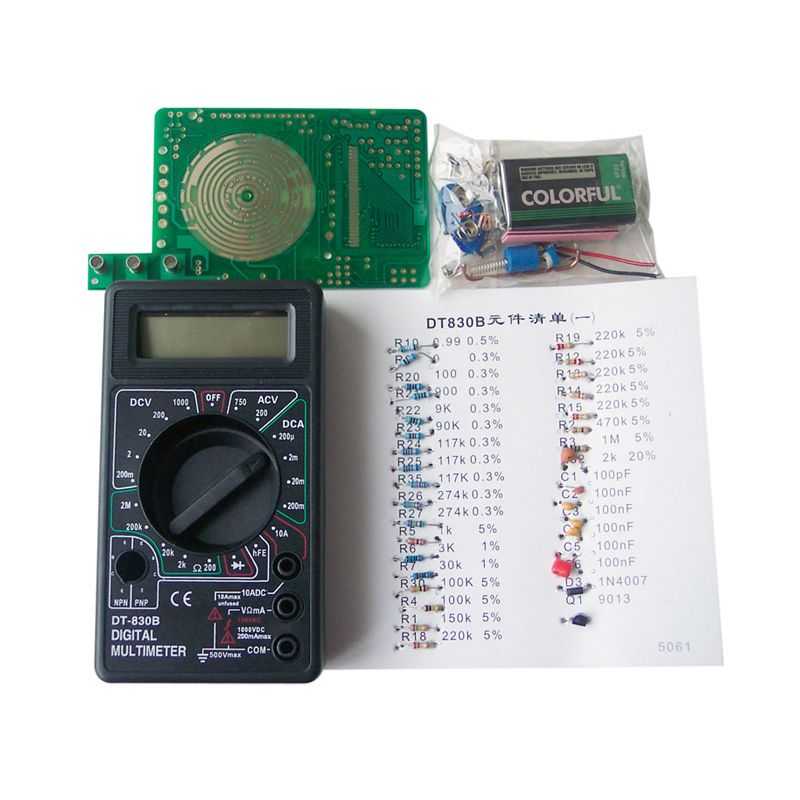

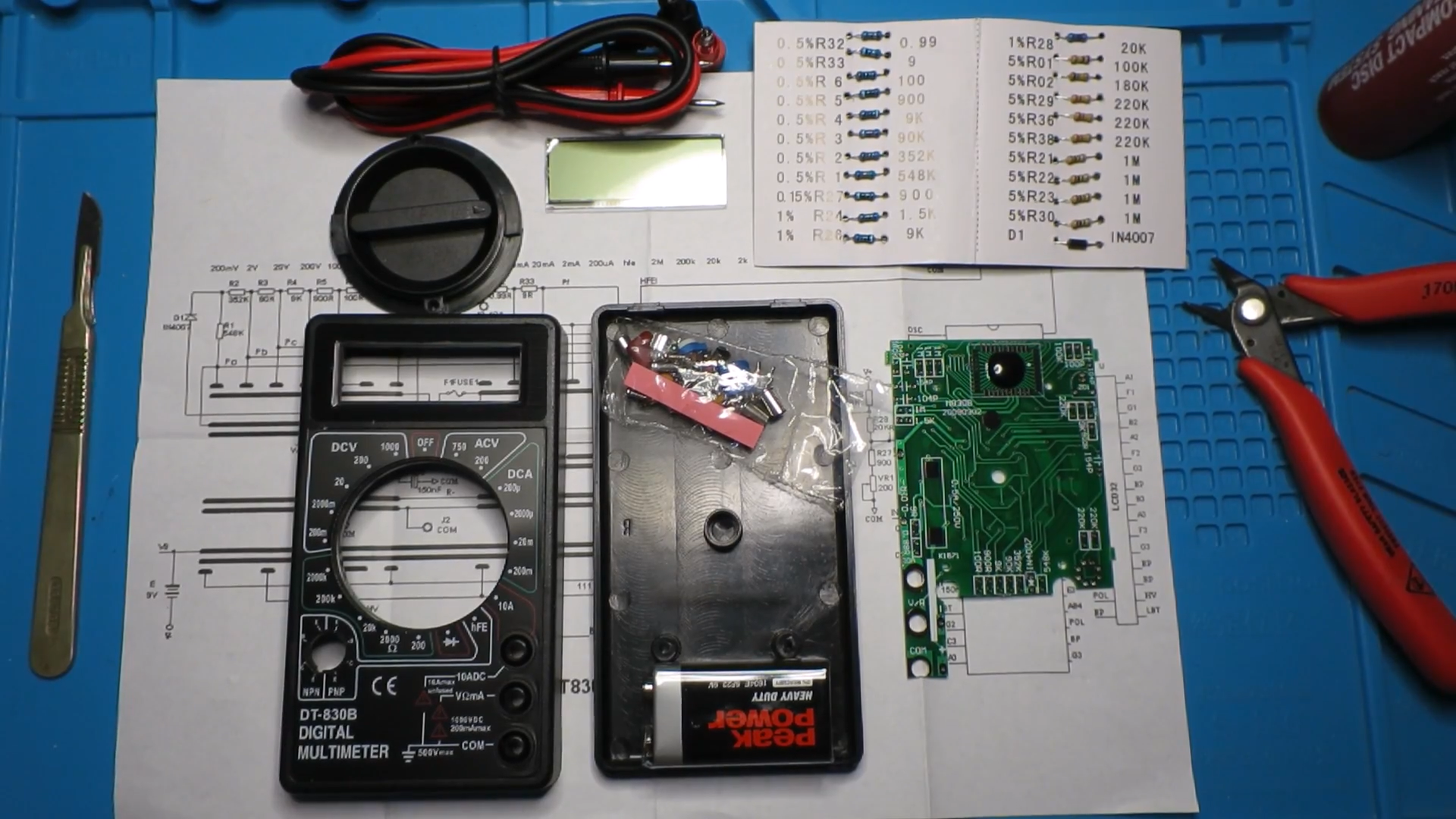

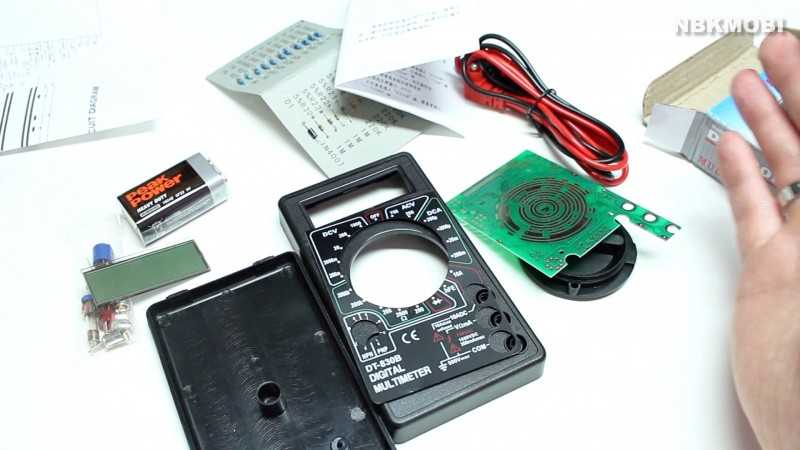

В общем однозначный вердикт всех владельцев мультиметров DT830 и других моделей — щупы необходимо дорабатывать или менять сразу же после покупки инструмента.
Если вы счастливый обладатель токарного станка или у вас есть знакомый токарь, то ручки щупов можно изготовить самостоятельно из какого-нибудь изоляционного материала, например кусков ненужного пластика.

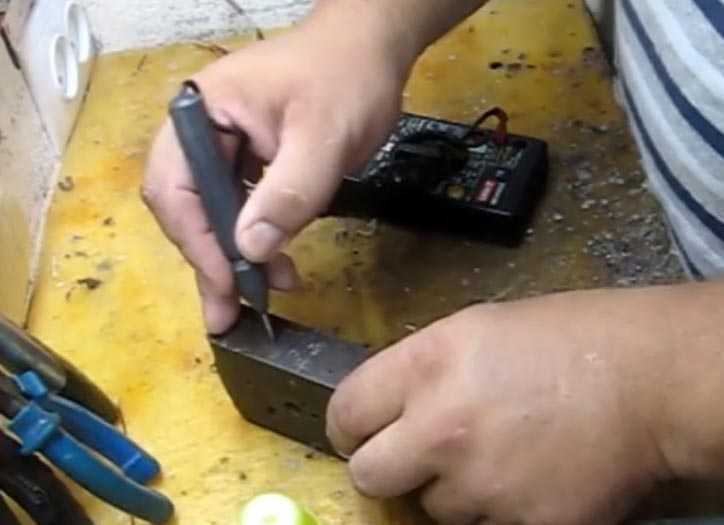

Наконечники щупов делаются из заточенного сверла. Сверло само по себе закаленный металл и им можно спокойно соскабливать любой нагар или ржавчину без риска повредить щуп.

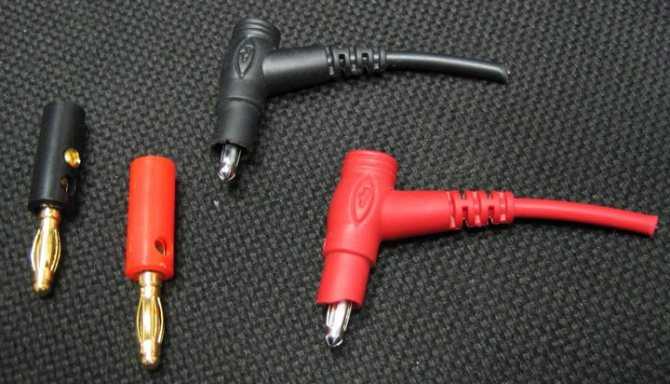

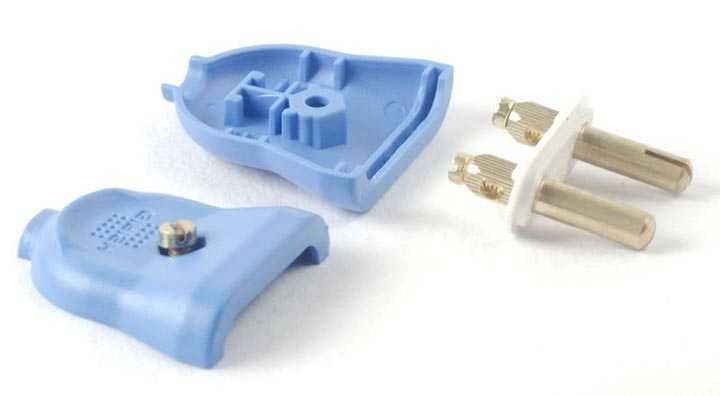

При замене втычных контактов лучше всего использовать вот такие штекеры применяемые в аудио аппаратуре под гнезда динамиков.
Если уж совсем колхозить или других вариантов под рукой нет, то в крайнем случае можно применить обычные контакты из разборной вилки. Они также идеально подходят под разъем на мультиметре.
При этом не забудьте заизолировать термотрубкой концы, которые будут торчать снаружи мультиметра, в местах пайки проводов к вилке.
Когда возможности самостоятельно изготовить щупы нет, то корпус можно оставить прежний, заменив лишь провода.
При этом возможны три варианта:
- заказать в Китае по дешевке силиконовые провода
- использовать гибкие провода от старых электробритв
- купить в радиомагазине аудиокабель сечением 1,5мм2
После замены такие провода очень легко будут собираться в пучок и при этом не путаться.
Во-вторых, они рассчитаны на огромное количество изгибов и переломятся не раньше чем выйдет из строя сам мультиметр.
В третьих погрешность измерений из-за их большего сечения по сравнению с оригинальными будет минимальна. То есть везде сплошные плюсы.
Если будете делать длинные провода до 1,5м, с учетом всех мест соединений, сопротивление на них может доходить до нескольких Ом! Те, кто не хочет заниматься самоделками, может заказать уже готовые качественные силиконовые щупы с множеством наконечников на Али вот здесь.

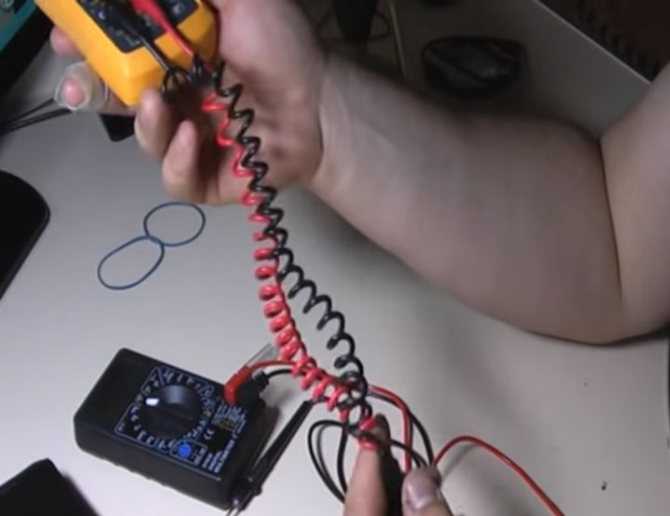

Чтобы новые щупы с проводом занимали минимум места, можно их скрутить спиралью. Для этого новый провод наматывается на трубку, оборачивается изолентой для фиксации и все это дело прогревается строительным феном в течении пары минут. В итоге получаете вот такой результат.
В дешевом варианте такой фокус не пройдет. А при использовании для разогрева строительного фена изоляция и вовсе может поплыть.

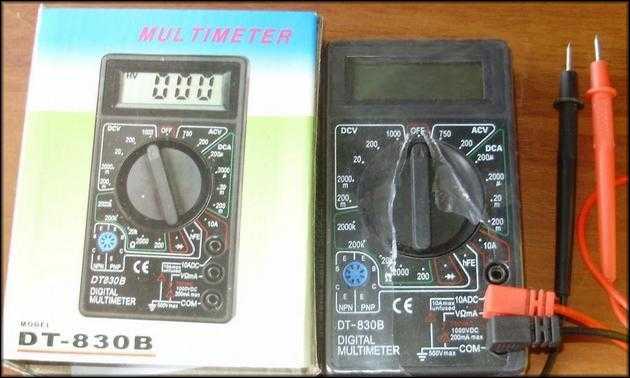

Особенности китайских мультиметров
Заходя на китайские сайты Интернет-торговли, глаза разбегаются от разнообразия приборов. Вроде и характеристики совпадают, а названия и цены разные. Надеюсь, не будет ни для кого открытием, что практически все мультиметры изготавливаются на одном заводе, а бренды им заказывают торгующие организации.
Тем не менее, точность приборов приличная — погрешность менее 1 %. Это даже для европейских моделей нормально.
Питание большинства мультиметров осуществляется от батарей AAA, а не от «Кроны», с меньшей жизнью элемента
Даже недорогие модели оснащены подсветкой дисплея, что важно для монтажников
Ну и, как правило, цена на них не кусается, поэтому при жесткой эксплуатации не жалко поменять. Но, вне зависимости от цены, приборы у монтажников служат по нескольку лет в жестких условиях даже с разломанным корпусом.
Сбор блока питания
Блок питания для мультиметра собирается из двух последовательно соединенных батареек по 1,5 В. После этого к нему подключается последовательно микроамперметр и предварительно отобранный по номиналу резистор в 7 кОм. Тестер должен показать значение близкое к предельному току. Если прибор зашкалит, то последовательно к первому резистору необходимо подсоединить второй, маленького номинала.
Если показания меньше 300 мкА, то параллельно к этим двум резисторам, подключают сопротивление большого номинала. Это уменьшит общее сопротивление добавочного резистора. Такие операции продолжаются до тех пор, пока стрелка не установится на пределе шкалы в 300 мкА, что сигнализирует о точной подгонке.
Для подбора точного резистора на 97 кОм, выбираем ближайший, подходящий по номиналу, и проделываем те же процедуры, что и с первым на 7 кОм. Но так как здесь необходим источник питания 30 В, то потребуется переделка питания мультиметра из батарей на 1,5 В.
Собирается блок с выходным напряжением 15-30 В, на сколько хватит. К примеру, получилось 15 В, тогда всю подгонку делают из расчета, что стрелка должна стремится к показанию 150 мкА, то есть к половине шкалы. Это допустимо, так как шкала тестера при измерении тока и напряжения линейная, но желательно работать с полным напряжением.
Номиналы резисторов: R1=3 Ом, R2=30,3 Ом, R3=333 Ом, R4 переменный на 4,7 кОм, R5=7 кОм, R6=97 кОм, R7=997 кОм. Подбираются подгонкой. Питание 3 В. Монтаж можно сделать навеской элементов прямо на плате.
Разъем можно установить на боковой стенке коробки, в которую врезается микроамперметр. Щупы изготавливаются из одножильного медного провода, а шнуры к ним из многожильного. Подключение шунтов осуществляется перемычкой. В результате из микроамперметра получается тестер, которым можно мерить все три основных параметра электрического тока.
Дорабатываем щупы самостоятельно
Для самостоятельного восстановления щупов потребуется приготовить следующие запчасти и инструменты:
Два мягких и толстых проводника отечественного производства в изоляции разного цвета (лучше всего – черной и красной, но это не критично).
Щупы в пластмассовом корпусе, оставшиеся после разборки вышедшего из строя комплекта (на фото ниже представлен один из возможных наборов).
- Новые наконечники для состыковки с гнездами прибора, взятые от отечественного комплекта (они не обязательно должны быть Г-образной формы, как на рисунке).
- Паяльник, бокорезы и хорошо отточенный нож.
Подготовка к восстановительным операциям начинается с зачистки концов проводников, нарезанных на удобную для работы длину, с последующей их скруткой и лужением. После этого следует взять металлический щуп и подпаять к нему один из новых проводов. Те же операции проделываются со вторым соединителем из комплекта прибора. Вслед за этим берутся старые пластиковые наконечники, продеваются через шнуры, а затем натягиваются на подпаянные щупы.
С еще большим усилием фиксируются они на щупах с подпаянным проводом. За счет такой плотной посадки все зазоры в сочленениях будут выбраны и шнур будет надежно закреплен в пластиковом корпусе, практически образуя с ним единое целое.
Сложнее будет оформить соединение с другого конца измерительных проводников. Для этого придется найти металлические наконечники, по диаметру совпадающие с родными Г-образными (от прибора). Но даже если сделать этого не удается – расстраиваться не стоит, поскольку в большинстве случаев их можно заменить имеющимися в продаже штекерами (на фото ниже видно, что их диаметры совпадают).
Для оформления этой части измерительной группы важно найти подходящую по диаметру трубку из поливинилхлорида и надеть ее на провод перед пайкой. В заключении нужно лишь натянуть трубочку на стальной штекер, после чего останется протестировать шнуры на отсутствие обрывов. Источник
Источник

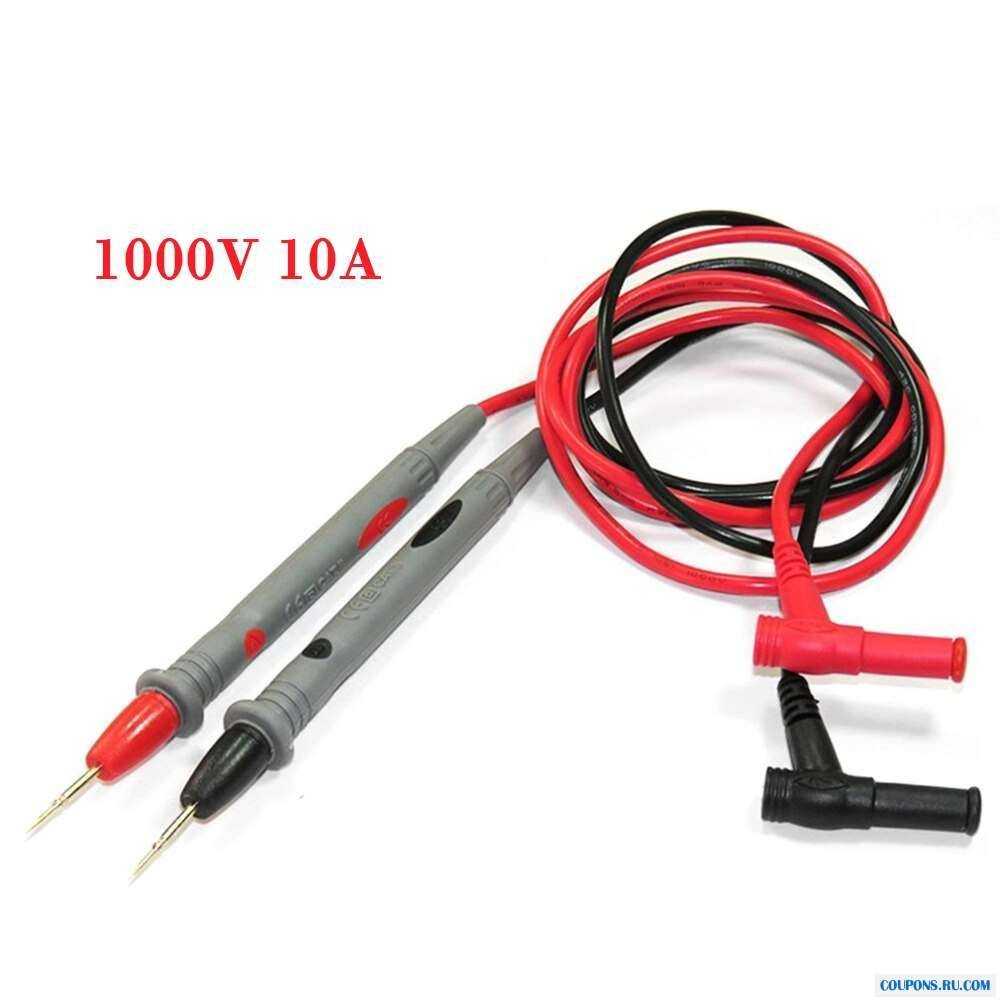

Фирменные изделия
Мультиметр может иметь щуп из различных материалов. Качественные и надежные контакты можно отличить по следующим признакам:
- Провода для щупов мультиметра изготовлены из материала, обладающего высокой гибкостью.
- Ввод держателя отличается гибкостью и герметичностью. Жила в нем держится крепко и не поддается случайным рывкам.
- Поверхность изделия около основания держателя не скользит и во время измерений удобно удерживается пальцами. Оптимальный вариант – держатель с прорезиненной поверхностью.
На видео пример таких изделий:
Всеми перечисленными свойствами обладают силиконовые щупы. Этими параметрами и обусловлена высокая популярность таких изделий.
Нередко вводы держателей изготавливаются из пластика, но в этом случае на них должны быть специальные выемки, иначе элемент не будет иметь нужной гибкости. Практически на всех фирменных моделях штекеры и электроды снабжены колпачками, которые защищают элементы от загрязнений и сводят к минимуму возможность получения колотых травм.
Эти изделия разработаны с учетом опыта использования более ранних моделей, поэтому отличаются продуманностью и удобством в работе. Провод таких контактов обладает достаточно высокой прочностью и гибкостью, устойчив к случайным рывкам и не трескается при сгибании.
Подсветка мультиметра
Функция которой не хватает мультиметру в плохо освещенных местах – подсветка дисплея. Решить эту проблему не сложно, достаточно применить:
- 2 светодиода последовательно припаянных друг к другу
- отражатель – обыкновенная золотинка от жвачки
- микровыключатель любого типа

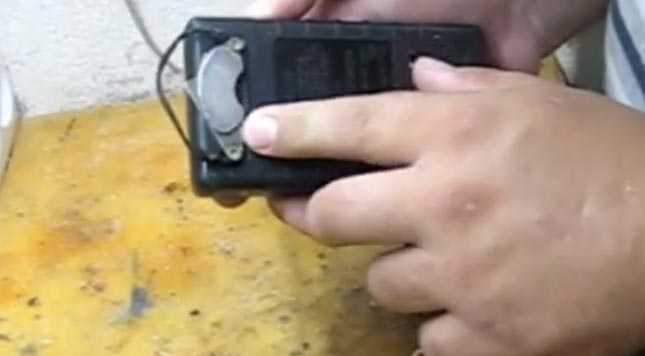

Проделываете в корпусе сбоку отверстие для выключателя. Приклеиваете отражатель под дисплеем индикации и припаиваете два проводка к контактам кроны.
От них подается питание на выключатель и далее на светодиоды. Конструкция готова.
В конечном результате самодельная доработка подсветки мультиметра будет выглядеть вот так:
Батарейка с подсветкой будет расходоваться значительно быстрее, поэтому не забывайте отключать выключатель когда естественного освещения будет вполне достаточно.
1) Отсутствие отдельного выключателя питания

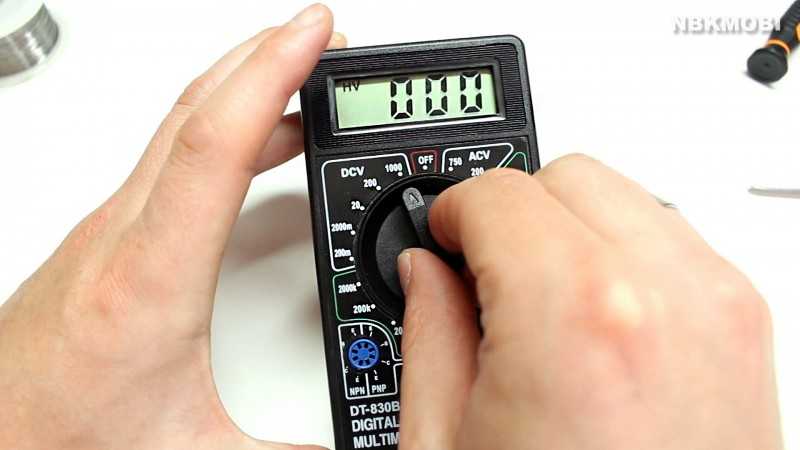

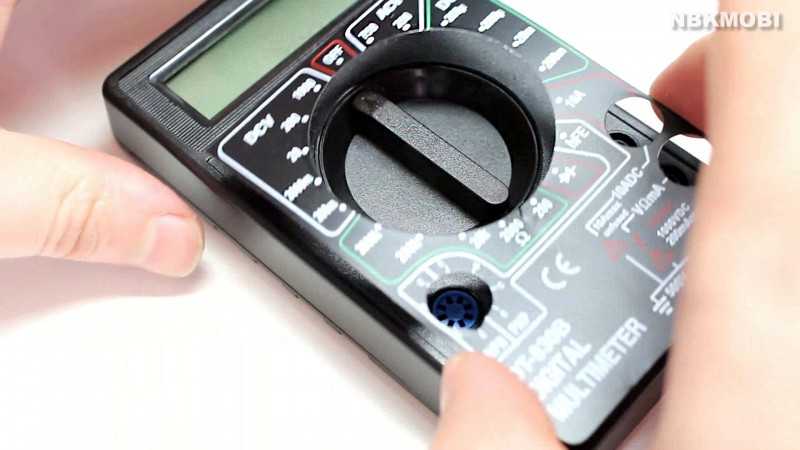

На дешевых моделях часто отсутствует выключатель питания, для выключения надо устанавливать основной переключатель режимов в положение «OFF».

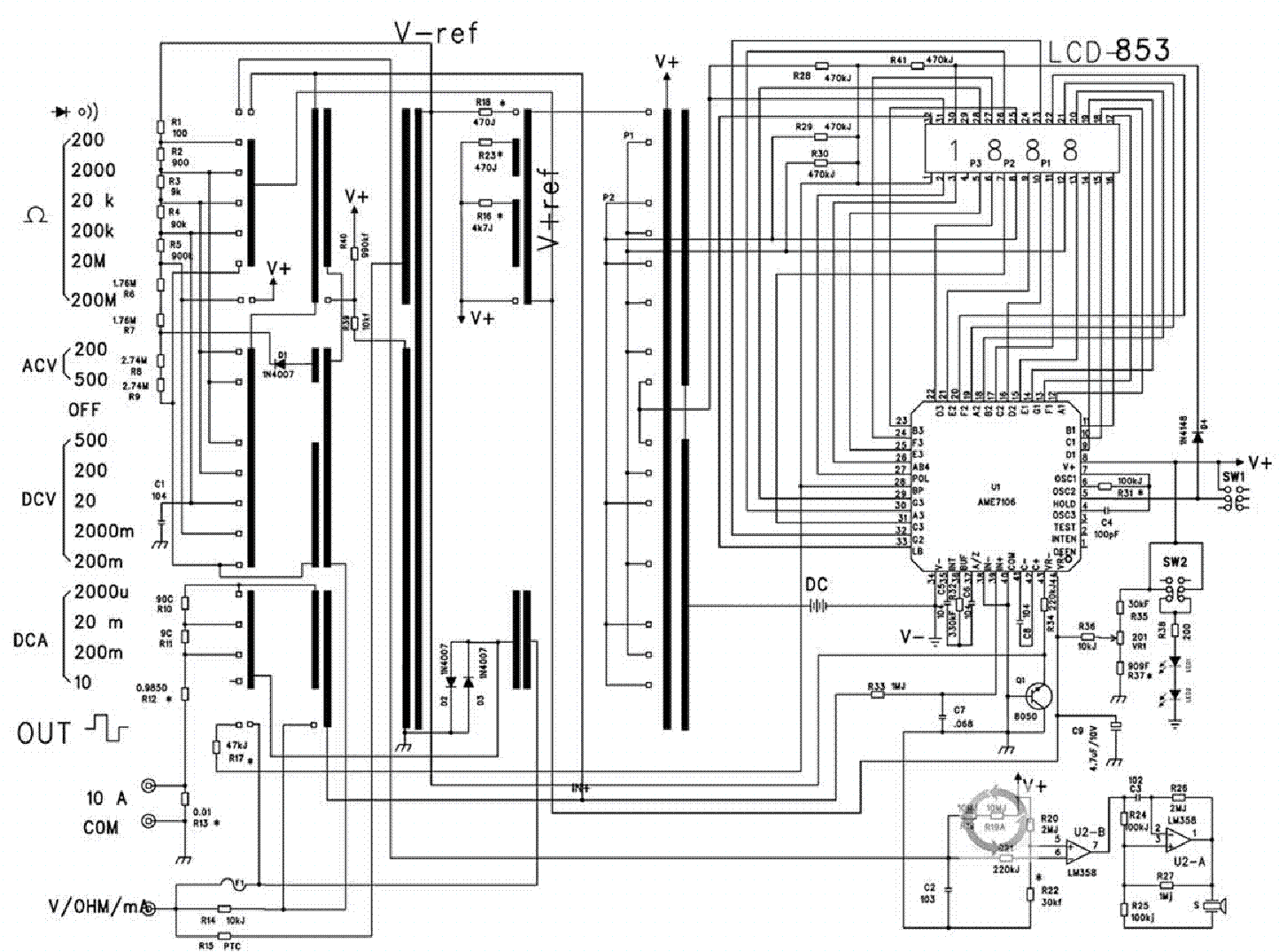

Это не удобно тем, что с одной стороны нельзя постоянно держать мультиметр в наиболее часто употребляемом режиме (например, в режиме звуковой прозвонки), а с другой постоянные переключения не могут не вести к износу механической части устройства. По этой причине рационально снабдить мультиметр дополнительным выключателем, установленном в цепь питания прибора. Выключатель SA1 типа SMRS-101-1C3 B/B размещен с торца корпуса, в специально проделанном отверстии сбоку от ЖК экрана. В этой части мультиметра внутри корпуса достаточно свободного места для размещения выключателя и проводов к нему.

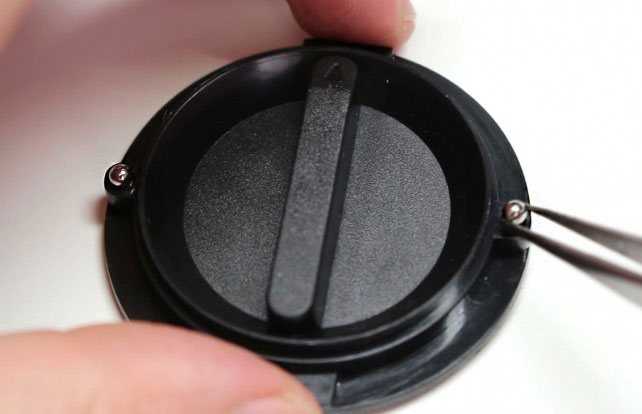

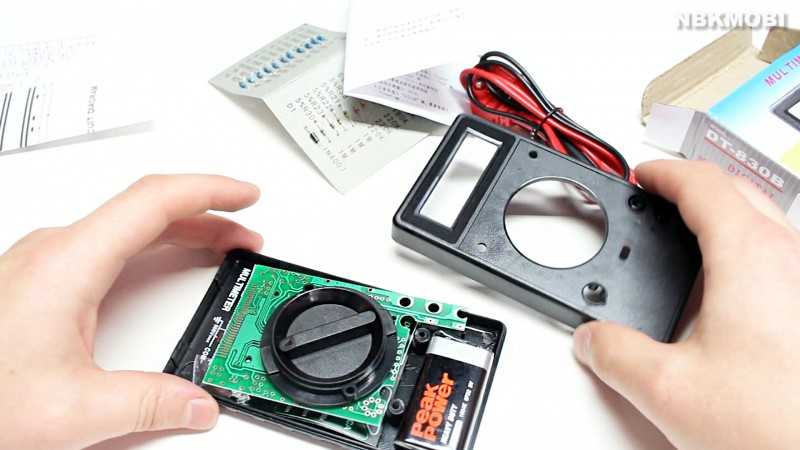

Доработка кнопки включения и отключения на мультиметре
Последний вариант доработки мультиметра с переходом на литий ионные аккумуляторы целесообразно еще более усовершенствовать, поставив кнопку отключения в цепь питания преобразователя к аккумулятору.
Во-первых, преобразователь сам потребляет небольшой ток, даже в режиме ожидания, когда мультиметр не работает.

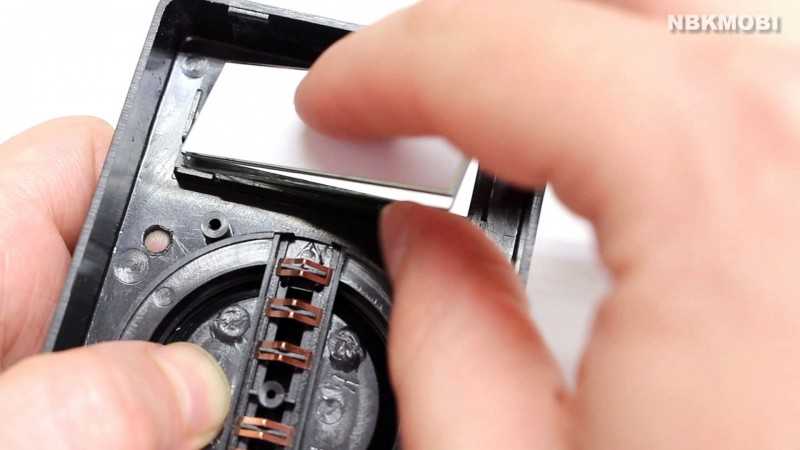

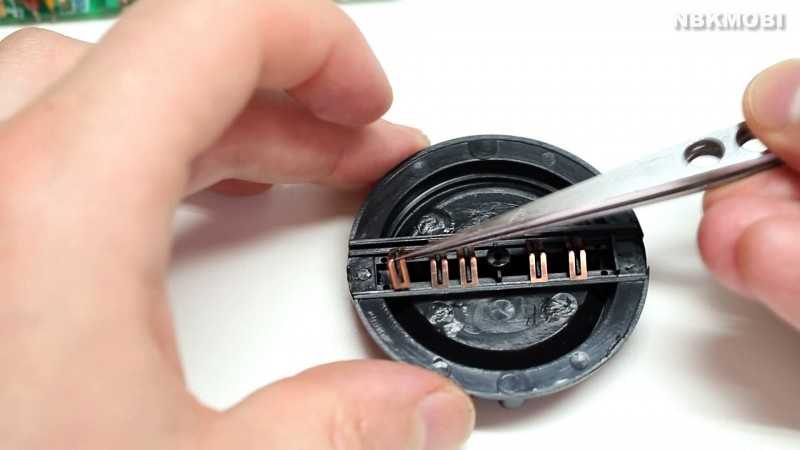

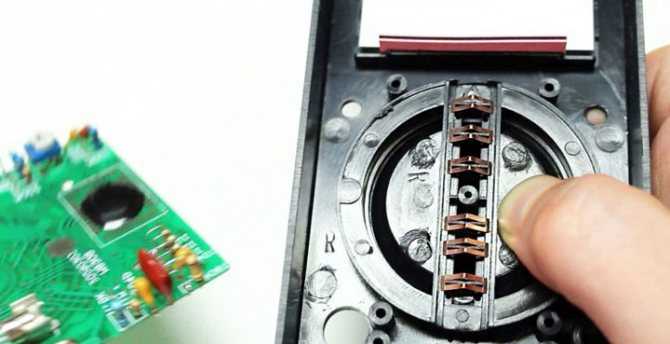

Какие-то дорожки раньше времени стираются, другие начинают коротить между собой. Так что кнопочка отключения всего прибора разом, будет очень кстати.

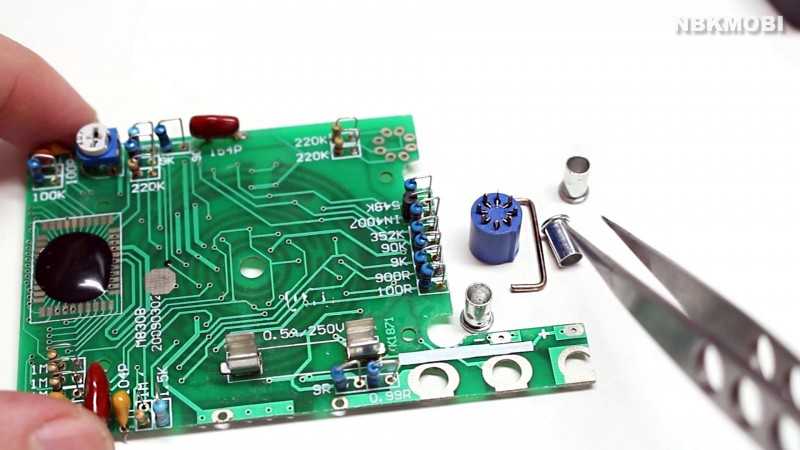

Еще один совет от опытных пользователей китайских мультиметров — чтобы переключатель прослужил долго и исправно, сразу же после покупки разберите и смажьте места скольжения шариков переключателя.

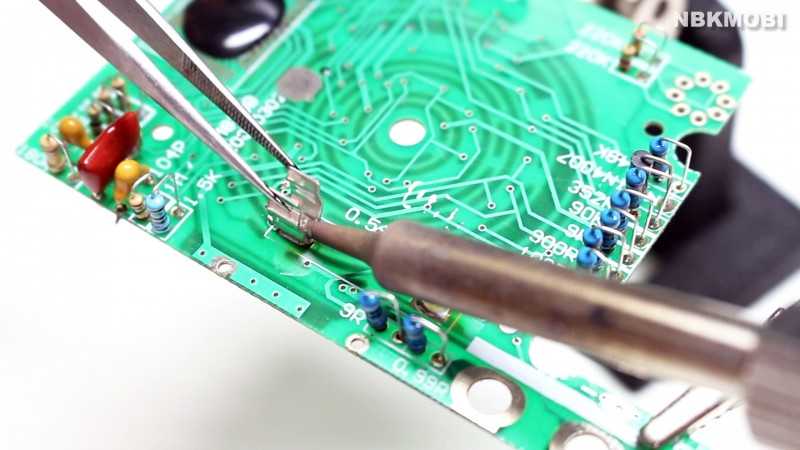

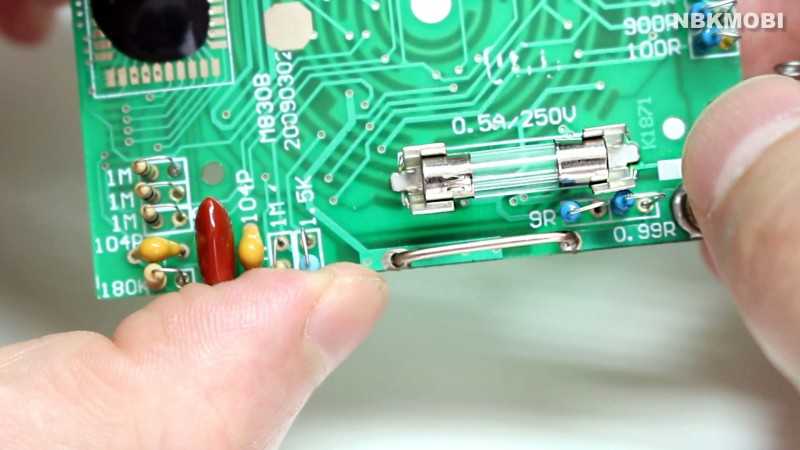

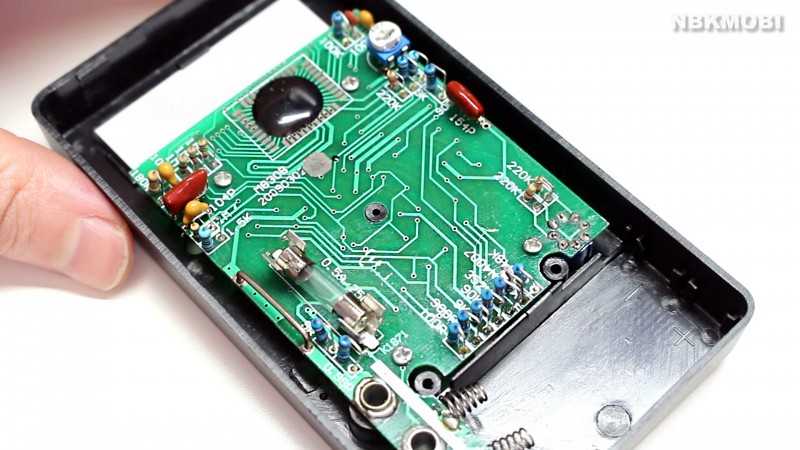

А на плате рекомендуется промазать техническим вазелином дорожки. Так как у новых девайсов нет смазки и переключатель быстро изнашивается.
Сделать кнопочку можно как во внутреннем исполнении, если найдете свободное место, так и во внешнем. Для этого придется просверлить всего два микро отверстия под проводки питания.
Применение
Термометр -55…+150С с разрешением 0.1С
В качестве датчика используем микросхему-датчик LM35 в таком включении: Ориентировочная цена микросхемы — около 200 рублей ($6) за LM35CZ.
Диапазон рабочих температур, погрешность и индекс микросхемы
| маркировка* | диапазон температур | типовая погрешность на 25С** | корпус ТО-46 | корпус ТО-92 | корпус SO-8 (SMD) | корпус TO-220 |
| LM35 | -55…+155 | 0.4 | LM35H | |||
| LM35A | -55…+155 | 0.2 | LM35AH | |||
| LM35C | -40…+110 | 0.4 | LM35CH | LM35CZ | ||
| LM35CA | -40…+110 | 0.2 | LM35CAH | LM35CAZ | ||
| LM35D | 0…+100 | 0.4 | LM35DH | LM35DZ | LM35DM | LM35DT |
Примечание: *индекс А означает улучшенную погрешность и линейность. **на краях диапазона погрешность выше примерно в 2 раза, подробнее см.
Получил с AliExpress парочку электронных встраиваемых вольтметров модели V20D-2P-1.1 (измерение постоянного напряжения), цена вопроса 91 цент штука. В принципе можно сейчас и дешевле найти (если хорошо поискать), но не факт что это не будет в ущерб качеству сборки прибора. Вот его характеристики:
- рабочий диапазон 2,5 В — 30 В
- цвет свечения красный
- габаритный размер 23 * 15 * 10 мм
- дополнительного питания не требует (двухпроводной вариант)
- есть возможность подстройки
- частота обновления: около 500 мс/время
- обещанная точность измерения: 1% (+/-1 разряд)
И всё было бы хорошо, поставил по месту и пользовался, да попалась на глаза информация о возможности их доработки – добавление функции измерения тока.
Цифровой китайский вольтметр
Приготовил всё необходимое: двухполюсной тумблер, выводные резисторы – один МЛТ-1 на 130 кОм и второй проволочный на 0,08 Ом (изготовил из нихромовой спирали диаметром 0,7 мм). И целый вечер согласно найденной схемы и руководства по её реализации соединял это хозяйство проводами с вольтметром. Безрезультатно. То-ли догадливости в понимании недосказанного и недочерченного в найденном материале не хватило, то ли имели место отличия в схемах. Вольтметр не работал никак вообще.

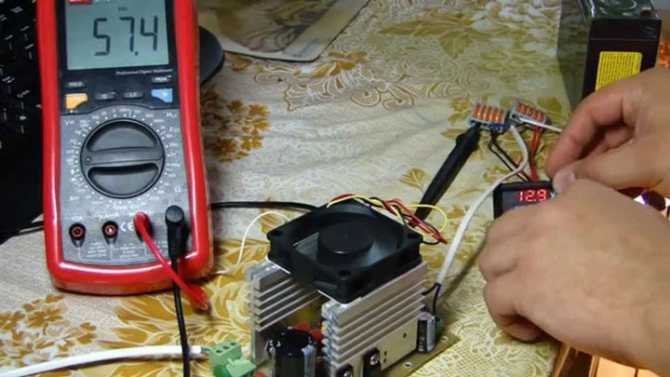

Подключаем модуль цифровой вольтметр
Пришлось выпаивать индикатор и изучать схему. Тут уже требовался не маленький паяльник, а махонький, так, что повозился изрядно. Зато в течении следующих пяти минут, когда вся схема стала доступна обзору, всё–всё понял. В принципе знал, что с этого и нужно начинать, но уж очень хотелось решить вопрос «по лёгкому».

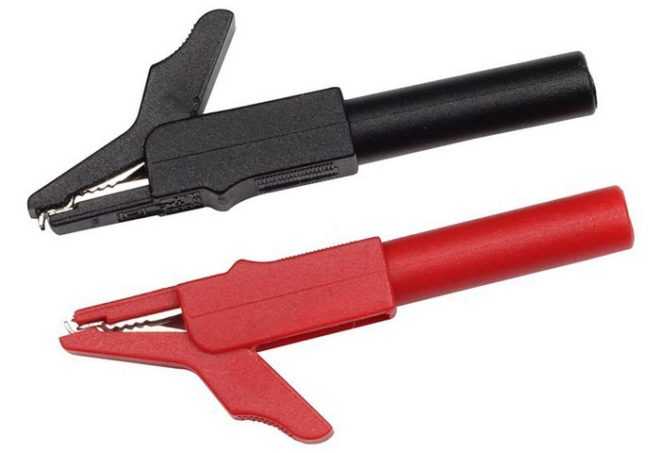

Наконечники-«крокодилы»
Этот вариант наконечника тоже имеется на современном рынке и пользуется немалым спросом. В ряде случаев он оказывается предпочтительнее острых электродов. Размер «крокодила» может быть различным, но в любом случае он должен иметь надежную оболочку из диэлектрического материала.
В форме «крокодилов» могут выполняться присоединительные наконечники, идущие в качестве дополнительного элемента для стандартного щупа. Зачастую в состав комплекта к мультиметру входят наконечники в форме пристегивающихся «крокодилов», которые при необходимости можно как отсоединять, так и пристегивать.
Необходимо упомянуть также о комплектах, которые включают в себя несколько разных наконечников. Приступая к работе, мастер сам выбирает из них нужный и ввинчивает его как насадку. Такая возможность позволяет в ряде случаев значительно облегчить измерительный процесс. Так, к примеру, крокодил можно подключать по очереди к различным участкам тестируемой электроцепи, в то время как другой наконечник в качестве клеммы крепится на «массу».
Специалисты, работающие с компонентами выводов, предпочитают наконечники, выполненные в форме зажимов и крючков. С помощью таких элементов удобно производить измерительные работы на печатных платах, а также удерживать на месте во время измерений компоненты выводов. Эти наконечники так же, как иглы и крокодилы, могут входить в комплект поставки.
Доработка крепления мультиметра

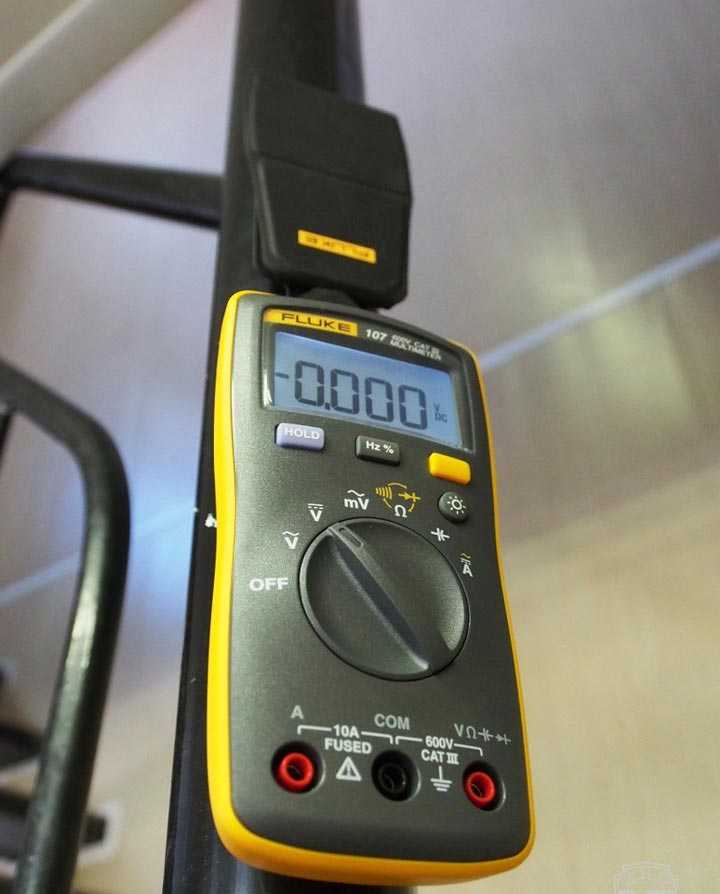

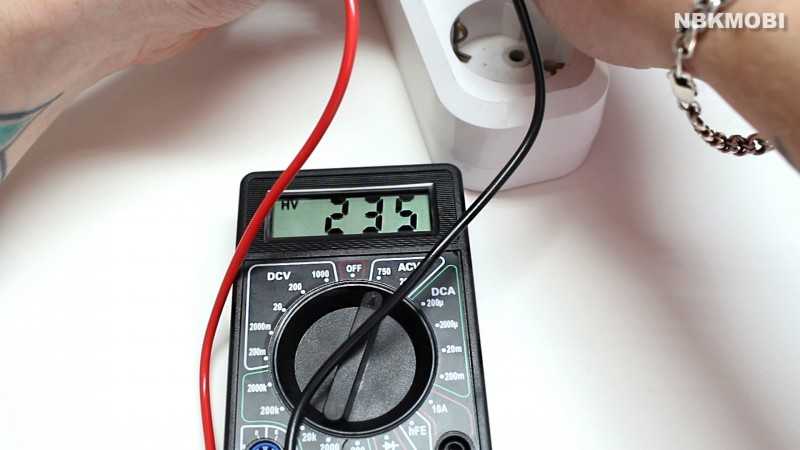

Еще одно неудобство при измерениях с мультиметром — это нехватка третьей руки. Постоянно приходится в одной руке удерживать мультиметр, а другой работать одновременно двумя щупами.
Если замеры происходят за рабочим столом, то нет проблем. Положил инструмент, освободил руки и работай.

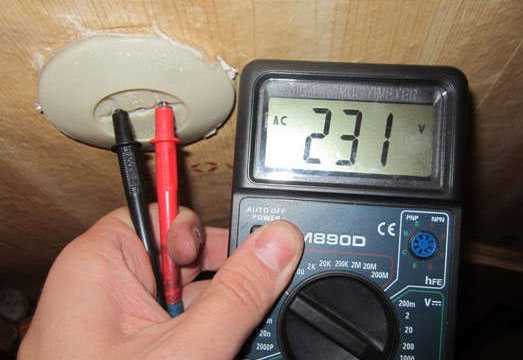

А что делать если измеряешь напряжение в щитке или в распредкоробке под потолком?

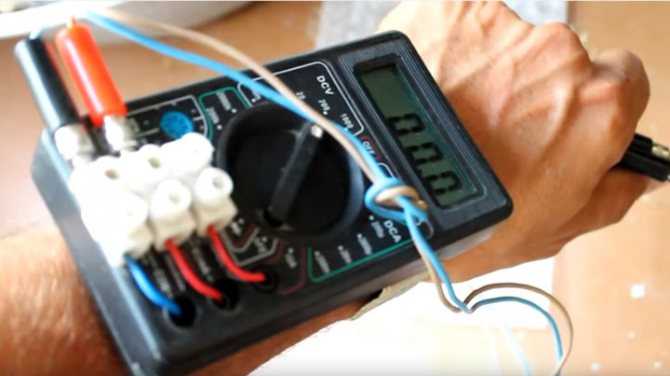

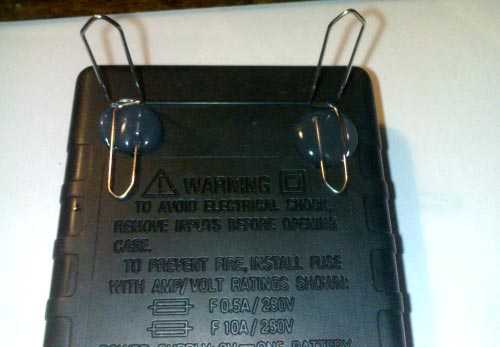

Проблема решается просто и недорого. Для того, чтобы иметь возможность закрепить мультиметр на металлической поверхности, на обратной стороне прибора с помощью термоклея или двухстороннего скотча, приклеиваете обыкновенные плоские магниты.
И ваш девайс ничем не будет отличаться от дорогих зарубежных аналогов.
Еще один вариант недорогой модернизации мультиметра в части его удобного размещения и установки на поверхность при замерах — изготовление самодельной подставки. Для этого вам понадобится всего 2 скрепки и термоклей.

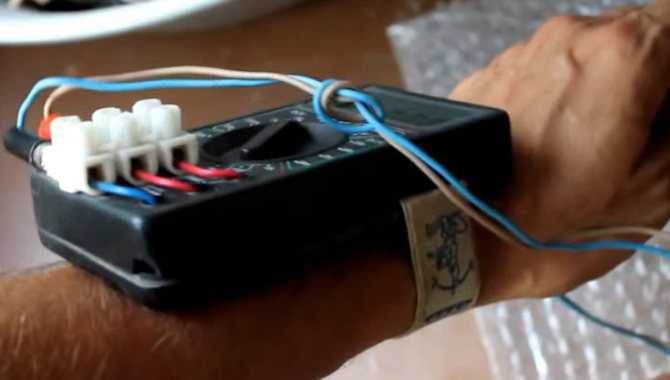

А если у вас нет поблизости вообще никакой поверхности где можно разместить инструмент, что делать в этом случае? Тогда можно использовать обыкновенную широкую резинку, например от подтяжек.
Делаете из резинки кольцо, пропускаете его через корпус и все. Таким образом мультиметр можно удобно закрепить прямо на руке, наподобие часов.
Во-первых, теперь мультиметр никогда больше не выпадет из рук, и во-вторых показания всегда будут перед глазами.

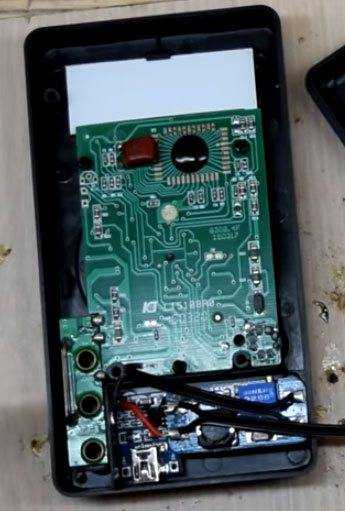

Замена кроны в мультиметре на литий ионный аккумулятор от телефона

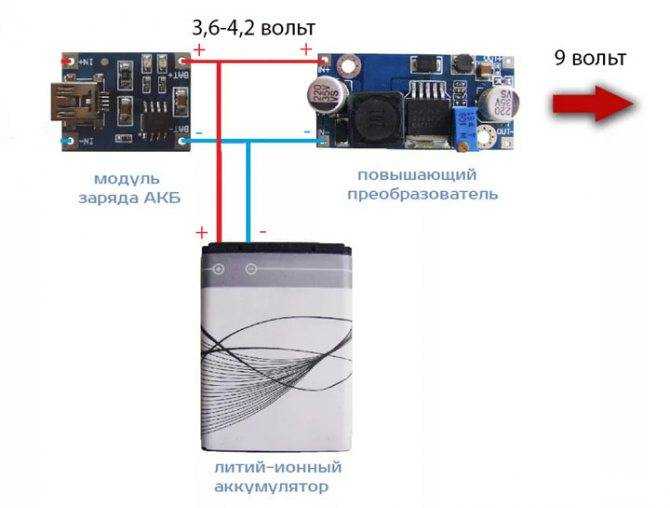

В последние годы стала очень популярной переделка мультиметра по замене питания с оригинальной кроны на литий ионную батарейку от сотовых телефонов и смартфонов. Для этих целей помимо самого аккумулятора понадобится зарядно-разрядные платы. Покупаются они на Алиэкспрессе или других интернет магазинах.

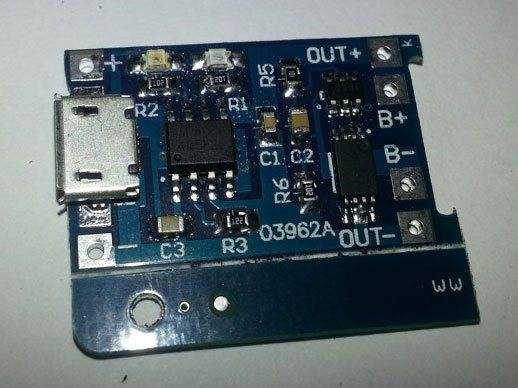

Плата защиты от переразряда у подобных элементов питания изначально встроена в батарейку в верхней ее части. Нужна она чтобы аккумулятор не разрядился свыше номинально допустимых норм (примерно 3 Вольт и ниже).
Зарядная же плата не дает перезарядить аккумулятор свыше 4,2 Вольт (ссылка на aliexpress).

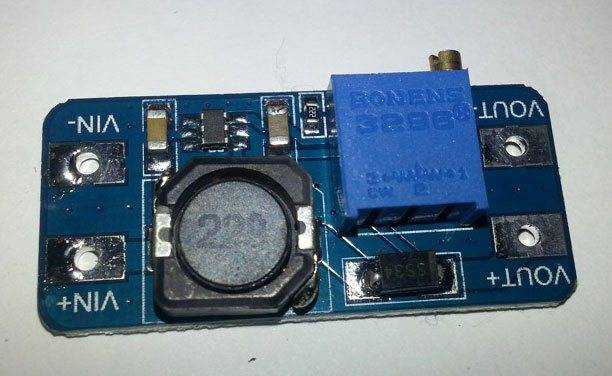

Кроме этого понадобится плата повышающая напряжение от 4В до необходимых 9В (ссылка на aliexpress).

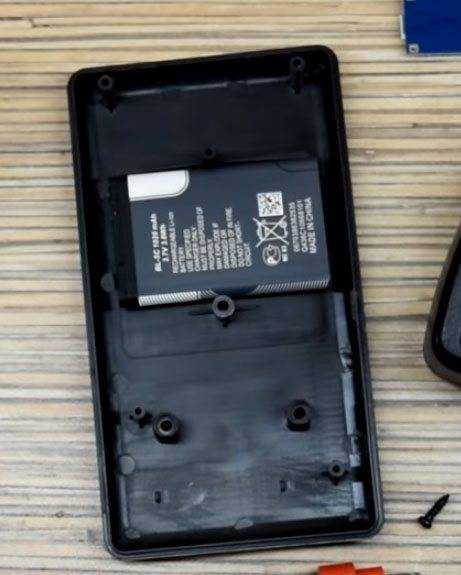

Сама батарейка компактно помещается на задней крышке и нисколько не мешает ее закрытию.

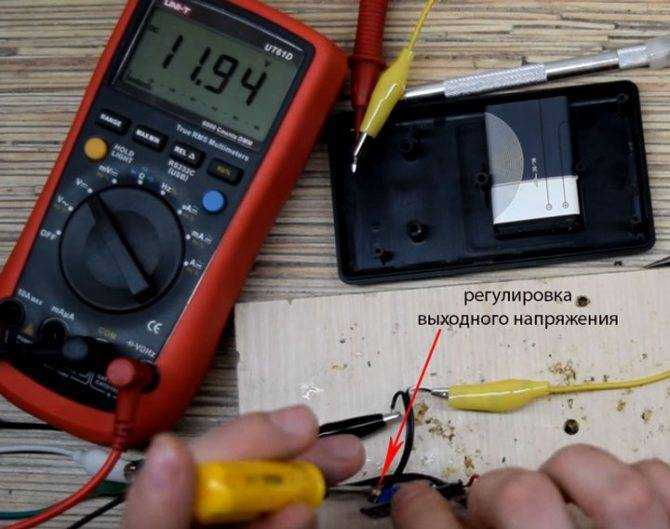

Предварительно на повышающем модуле необходимо выставить выходное напряжение в 9 Вольт. Подключаете его проводками к еще не переделанному мультиметру и отверткой выкручиваете требуемое значение.

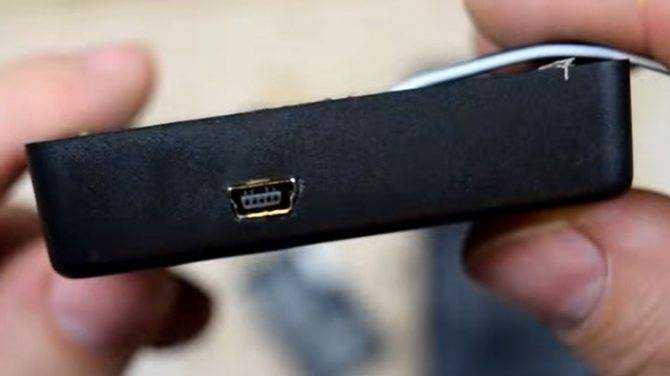

В корпусе под зарядный разъем микро или мини usb придется проделать отверстие.

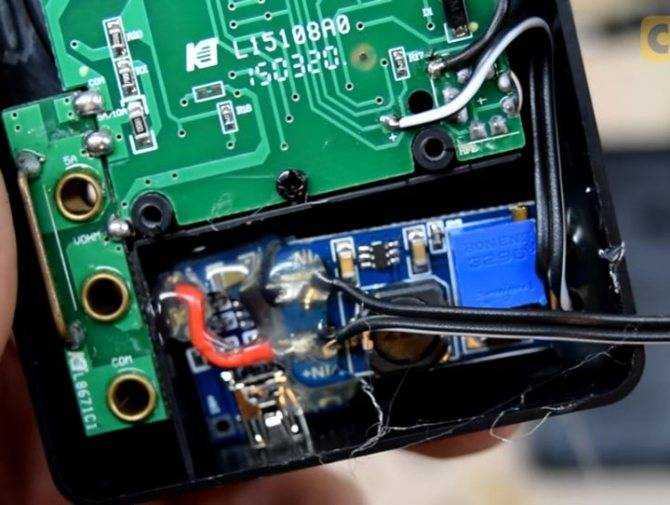

Сам повышающий модуль располагается в месте где должна стоять крона.
Обязательно позаботьтесь о том, чтобы проводки от модуля до батарейки были необходимой длины. В будущем это позволит без проблем снимать крышку, и располовинив корпус, заниматься при необходимости внутренней ревизией мультиметра.

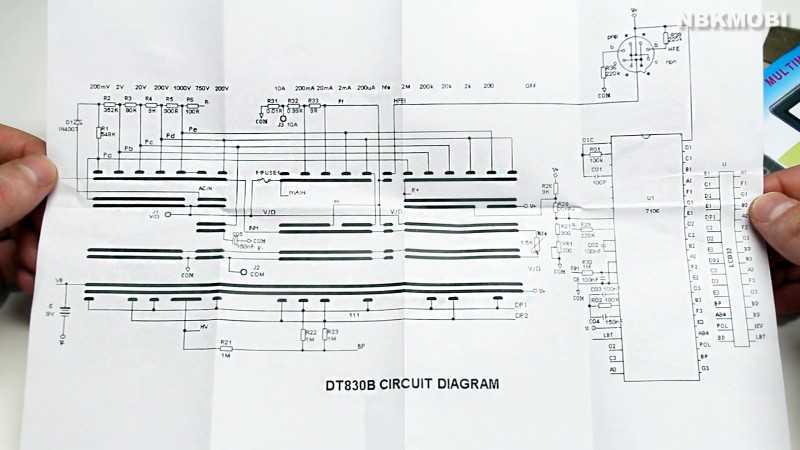

После размещения внутри всех деталей остается запаять проводки согласно схемы и залить все термоклеем, чтобы ничего не шевелилось при перемещении прибора.
Термоклеем желательно залить не только корпус, но и контакты с проводами, чтобы продлить их срок службы.
Существенным недостатком такого мультиметра на литий ионном аккумуляторе является его работа, а вернее не работа при отрицательных температурах.
Стоит вашему мультиметру полежать в багажнике машины или в сумке зимой в течение длительного времени, и вы сразу же вспомните о батарейке кроне.
И задумаетесь, а была ли полезна такая переделка? Решать в конечном итоге конечно же вам, исходя из условий эксплуатации прибора.
Как изготовить самодельные щупы?
Как мы говорили выше, многие предпочитают при поломке заводских щупов не покупать новые, а сделать их самостоятельно. Рассмотрим два популярных варианта изготовления самоделок.
Стандартные самодельные щупы
Для их изготовления понадобятся разборные авторучки (без стержней) и наконечники от дротиков для дартса.
Порядок работы таков:
- Разобрать авторучки и примерить к ним наконечники дротиков.
- Подобрав подходящие по размеру компоненты, вставить наконечники дротиков в ручки вместо стержней, предварительно нагрев их с помощью газовой горелки.
- Положить внутрь ручки кусочек припоя, предварительно смочив его паяльной кислотой и разогрев.
- Опустить туда кабель.
- Дождаться остывания припоя и фиксации элементов щупа.
Для дополнительной фиксации наконечник дротика можно приклеить.
Наглядно все устройство на видео:
Тонкие самодельные щупы для прокалывания изоляции
Теперь разберемся, как можно сделать тонкие щупы для мультиметра своими руками. Для этого нам понадобятся цанговые карандаши, использующие сменные грифели, и швейные иглы, подходящие по толщине.
Изготовление тонких щупов производится следующим образом:
- Припаять кабели к иголкам.
- Вставить иглы внутрь карандашей до попадания в центральную часть цанги. Чтобы при надавливании они не ушли внутрь, их в цангу следует вклеить.
- Припаять к кабелям штекеры.
На полученные изделия желательно натянуть цветную термоусадку. При работе с феном нужно быть осторожным, так как поток горячего воздуха может вызвать деформацию пластика.
В качестве защитных элементов можно использовать колпачки от ручек и карандашей.
На видео пример изготовления игольчатых щупов для проверки мелких деталей:
Проект.

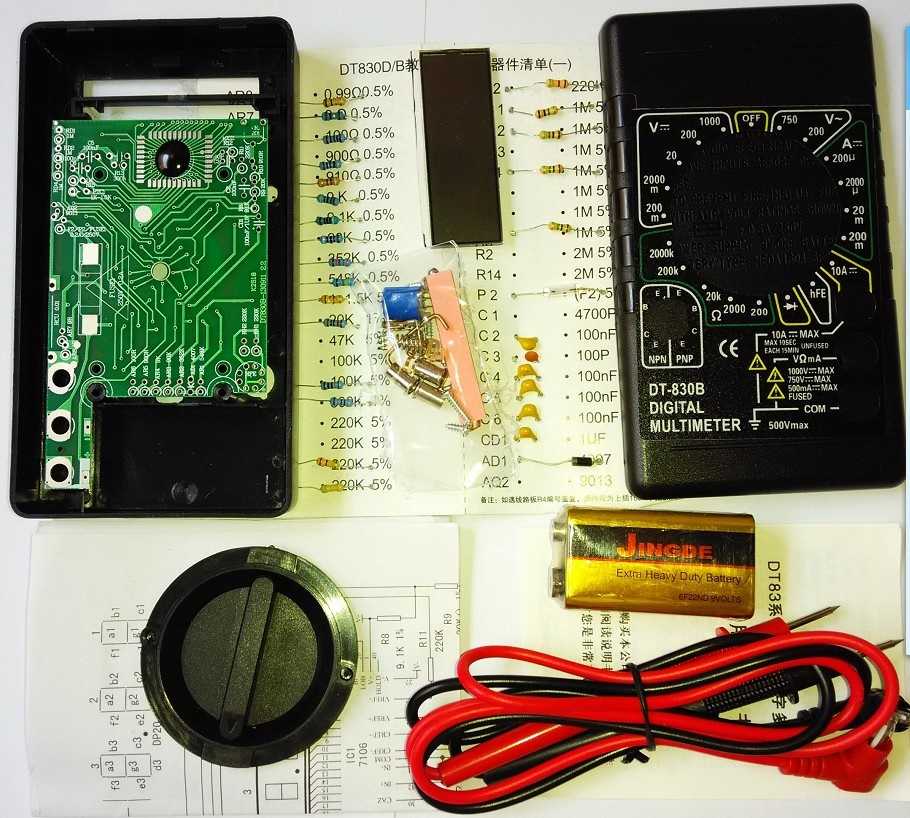

В качестве корпуса для самодельного преобразователя напряжения я решил использовать корпус от отслужившей свой срок батареи «Крона». Такая конструкция, на мой взгляд, более универсальна, да и в мультиметр DT-830B, всё равно, ничего большего размера, чем «Крона», не помещается.

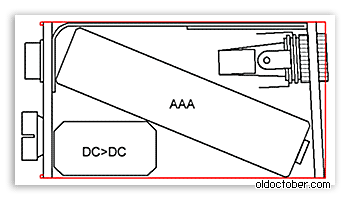

Прорисовка предполагаемой конструкции показала, что пальчиковый аккумулятор форм-фактора «ААА» можно разместить в корпусе от батареи с минимальным увеличением размера последнего.
А именно. Увеличить длину корпуса можно за счёт выпрямления одного из развальцованных краёв жестяной обечайки.
Заднюю стенку, при этом, пришлось немного наклонить, чтобы гайка крепления гнезда не увеличила габариты корпуса.

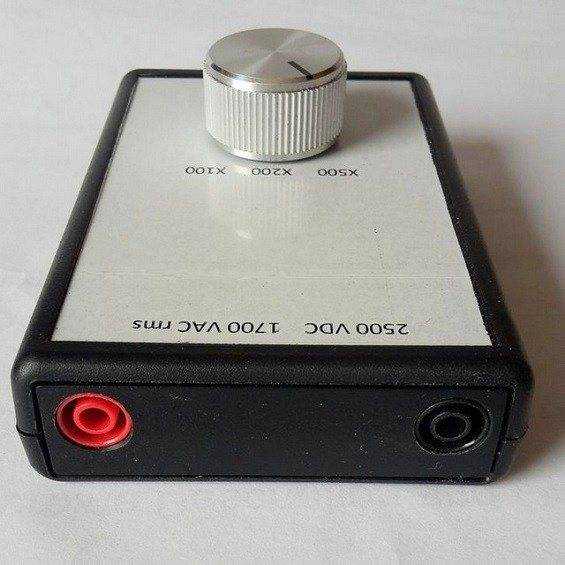

Щуп для осциллографа своими руками — рекомендации по монтажу и калибровке

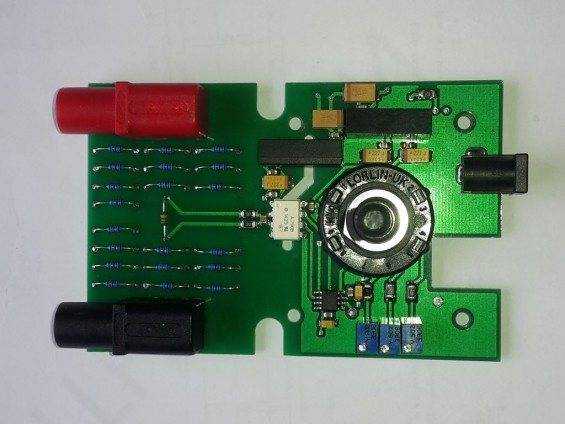

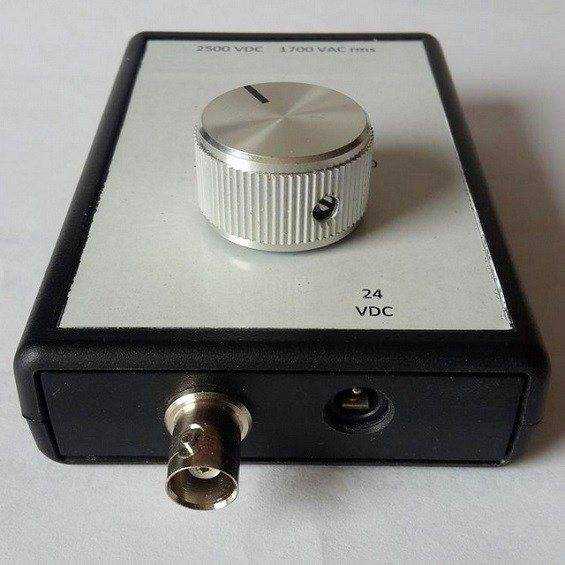

Основа конструкции — гальванически изолированный усилитель ACPL-790. Отсюда основное ограничение частот работы зонда. Усилитель питается от изолированного преобразователя напряжения. Входной сигнал (максимум 300 мВ) снимается с резисторного делителя напряжения.
В представленном экземпляре рассчитано на 2,5 кВ постоянного тока на входе. У AD620 скорость нарастания сигнала на выходе микросхемы 0,3 В/мкс.
Питание усилителя измерения также от преобразователя, обеспечивающего двухполярное напряжение ±5 В. На входе 20 резисторов в 2 полосы. При высоких напряжениях на них выделится большая мощность, при 2,5 кВ около 3 Вт.

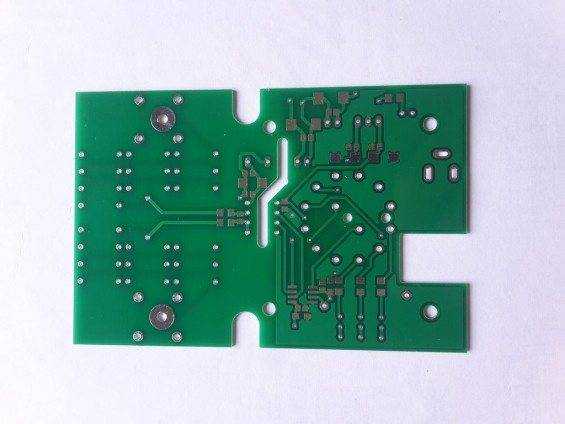

Плата имеет размер 100×65 мм и подходит для небольшого пластикового корпуса. Производство печатной платы — китайское (по акции за 10 штук размером 100×100 меньше 10 долларов).
После сборки и проверки всю высоковольтную часть печатной платы и деталей покрываем несколькими слоями лака. Питание — от внешнего БП на 24 вольта.
Скачать документацию на микросхемы можно ниже.
Калибровка: использовалось напряжение обычной 220 В сети и качественный цифровой мультиметр. Настраиваем подстроечники до тех пор, пока на экране осциллографа не получим показания Vrms, подобные данным эталонного мультиметра.
Разновидности
Щупы делятся на бюджетные и профессиональные модели, пластмассовые и силиконовые. Также бывают измерительные проводы с подпружиненным крючком, зажимом крокодил и насадкой с клеммным переходником. Есть также общепризнанная классификация измерительных проводов. Она показана далее.
Универсальные
Измерительные провода универсального типа являются самыми простыми и дешевыми. Они идут в большинстве недорогих измерительных устройств. Обладают неодинаковой длиной центрального штекерного электрода и выступающей корпусной частью. Отличаются тем, что имеют разную посадочную штекерную глубину.
Универсальные изделия
Фирменные
Фирменные щупы отличаются повышенной надежностью и высоким качеством. Они сделаны из материала, который имеет высокую гибкость. Ввод держателя гибок и герметичен. Жила его крепкие, и неподатливые из-за случайных рывков. Поверхность изделия основания не скользящая и при измерениях ее удобно удерживать при помощи пальцев.
Нередко фирменные изделия создаются из пластика, но тогда они оснащены специальными выемками. Практически все модели имеют колпачки, защищающие щупы от грязи с пылью. Кроме того, они позволяют в момент работы с мультиметром защищать пальцы. Изделия удобны и хорошо продуманы. Провода такие высокопрочные и не трескаются в момент сгибания.
Фирменные изделия
Для SMD-монтажа
Щупы для SMD-монтажа — изделия, имеющие острые латунные или нержавеющие стальные игловые наконечники с колпачками, благодаря которым при переломе электродов пользователь не получит микротравмы. Острые щупы предназначены не только для проколов изоляции проводов, но и соскабливания паяльной маски при дальнейших измерительных работах. Несмотря на то, что щупы имеют небольшую иглу, они выдерживают напряжение в 600 ватт.
Обратите внимание! Стоит отметить, что есть щипцы для SMD-монтажа мультиметра. С помощью них можно проводить нужные измерения параметров, как на работе, так и на плате. При измерениях компонент нужно сжать при помощи щипцов для гарантии качественного контакта
Подобные изделия обладают достаточно коротким кабелем. В момент работы требуется максимально аккуратно работать с щипцами. В противном случае, можно их повредить. Они предназначены для проведений измерений на печатных платах и в электромонтаже
При измерениях компонент нужно сжать при помощи щипцов для гарантии качественного контакта. Подобные изделия обладают достаточно коротким кабелем. В момент работы требуется максимально аккуратно работать с щипцами. В противном случае, можно их повредить. Они предназначены для проведений измерений на печатных платах и в электромонтаже.
Вам это будет интересно Индуктивность катушки, её назначение, характеристики, формулы
Для SMD-монтажа изделия
С различными насадками
Сегодня щупы, имеющие различные насадки, особенно популярны на рынке. Их размер различный, но в любом случае каждый щуп обладает надежной диэлектрической оболочкой
Важно, что такие устройства позволяют значительно облегчить процесс измерений, поскольку мастер может сам выбрать насадку под определенное устройство и ввинтить его в мультиметр. Интересно, что каждая насадка выпускается отдельно. С различными насадками изделия
С различными насадками изделия
Силиконовые щупы
Силиконовые щупы — удобные, практичные измерительные средства, которые выпускаются как в большом, так и малом размере. Последние созданы для мультиметров компактной формы. Данные щупы подходят на устройства любых производителей. Длина их составляет не больше семи миллиметров. Работа с этими щупами безопасная. Случайных замыканий при измерениях нет. Во избежание изломов и перетирания проводов, на входе они герметичные и гибкие. Стоит отметить, что благодаря силикону в качестве материала, срок их эксплуатации больше, чем у других моделей.
Силиконовые щупы
Фонарик в мультиметре
Еще одна инновация для мультиметра — дополнительная опция фонарика. Часто приходится с помощью прибора искать повреждение в щитах и распредшкафах подвалов, замыкания проводки в помещениях где нет света.
В схему добавляется обыкновенный белый светодиод и кнопка конкретно для его включения. Проверить насколько хватит светового потока от данного светодиода очень легко. Для этого даже не придется его разбирать.
Ножку анода диода ставите в разъем Е, а ножку катода в разъем С (ножка анода длиннее, чем катод). Все это проделывается в разъемах для режима измерения транзисторов на колодке P-N-P.

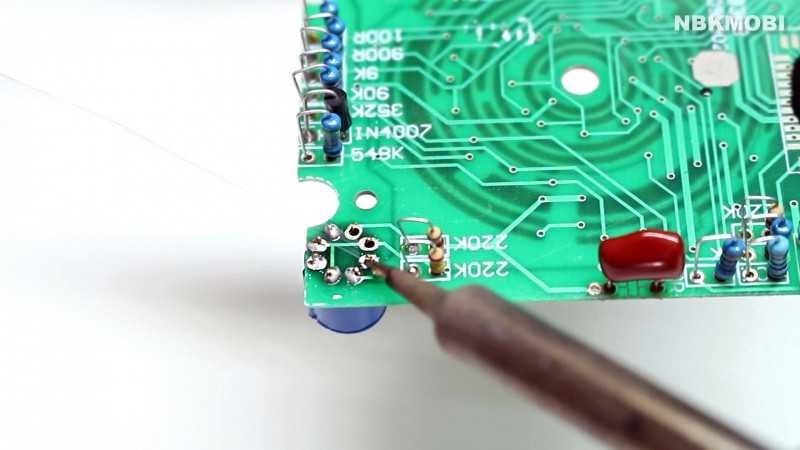

Светодиод будет светиться в любых положениях переключателя и потухнет, только когда вы сами отключите мультиметр. Чтобы все это смонтировать внутри, необходимо на монтажной плате найти нужные выводы и припаять два проводка к эмиттеру (разъем Е) и коллектору (разъем С). В разрыв провода впаивается кнопка и монтируется через отверстие в корпусе мультиметра.
Закрепляете все термоклеем и получаете портативный фонарик-мультиметр.
https://youtube.com/watch?v=xCg7wrwouOw%3F

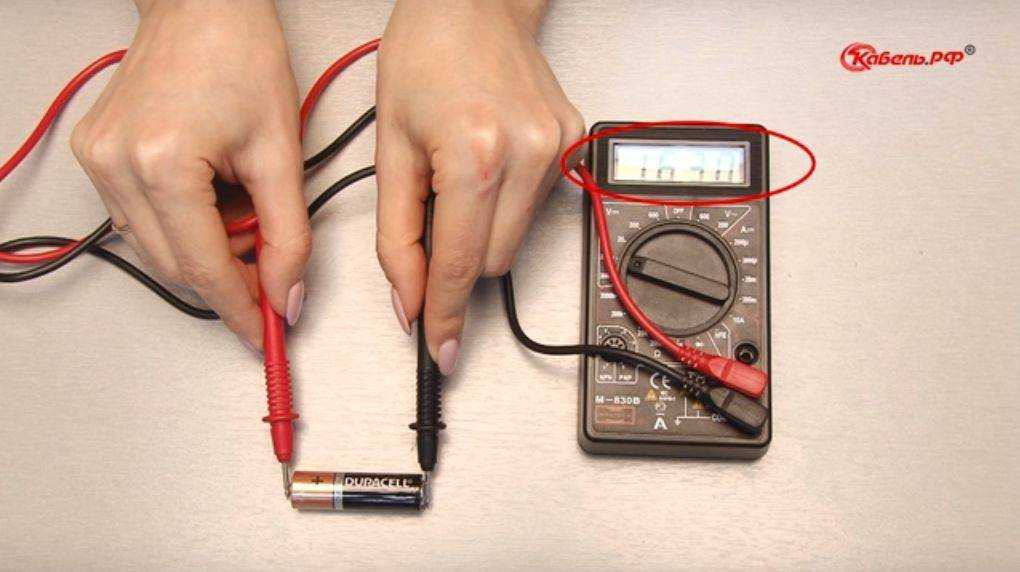

Определение точного напряжения батарейки
Для того чтобы самому выяснить действительное напряжение батарейки потребуется хотя бы один точный резистор номиналом 2 или 2,2 кОм с погрешностью 0,5%. Этот номинал резистора выбран из-за того, что при последовательном подключении с ним микроамперметра, общее сопротивление цепи составит 5000 Ом. Следовательно, проходящий через тестер ток будет около 300 мкА, и стрелка отклонится на полную шкалу.
I=U/R=1,5/(3000+2000)=0,0003 А.
Если тестер покажет, к примеру, 290 мкА, значит, напряжение батареи равно
U=I*R=0,00029(3000+2000)=1,45 В.
Теперь зная точное напряжение на батарейках, имея одно точное сопротивление и микроамперметр можно подобрать необходимые номиналы сопротивления шунтов и добавочных резисторов.
Как выбрать
Точных критериев того, как выбрать щупы нет, поскольку они идут, как правило, уже с мультиметром. Однако можно оценить бюджетные и профессиональные модели и сделать вывод на основе полученной информации.
Бюджетные модели обладают измерительными щупами с ПВХ изоляцией, штекерами и держателями из пластмассы. Имеют стандартную толщину в 4 миллиметра. Длина варьируется от того, какая модель. По форме есть несколько вариантов, но из-за незначительной конструктивной особенности, нельзя сказать, что они ненадежны.
Изделия непрактичные из-за того, что из-за любого неосторожного движения, можно оторвать наконечник. Кроме того, форма у смотанных проводов сохраняется такой, как при замотке
Они обладают низкой термостойкостью и ненадежной изоляцией, которую можно повредить при помощи паяльника
К тому же, измерительные провода для мультиметра становятся жесткими при морозе, трескаются
Они обладают низкой термостойкостью и ненадежной изоляцией, которую можно повредить при помощи паяльника. К тому же, измерительные провода для мультиметра становятся жесткими при морозе, трескаются.
Обратите внимание! Бюджетные модели не многофункциональны, в основном. К примеру, чтобы замерить электронные платы с SMD-компонентами, необходимо взять изделия, имеющие тонкую структуру
Бюджетные модели хороши только в том, что они стоят дешево
Однако, пользоваться ими в течение долгого времени нельзя. Кроме того, на профессиональном уровне они также не используются
Бюджетные модели хороши только в том, что они стоят дешево. Однако, пользоваться ими в течение долгого времени нельзя. Кроме того, на профессиональном уровне они также не используются.
Профессиональные же модели обладают множеством положительных качеств. Провода имеют силиконовую изоляцию, отличаются гибкостью и термической стойкостью. Держатели со штекером имеют гибкие герметичные вводы и концы, из-за чего при случайном рынке, провода не будут повреждены.
Вам это будет интересно Особенности двухзонного счетчика
Иглы у профессиональных изделий оснащены специальными защитными колпачками, которые снимаются при работе. Они позволяют не загрязняться контактам и существенно снижать риск получения колотой травмы. Кроме того, электроды покрыты золотом и являются анодированными, имеют внутреннее сопротивление порядка 0,04 Ом.
Обратите внимание! Поэтому выбирать щупы для мультиметра необходимо по материалу, гибкости, термостойкости, надежности изоляции, наличию защитных колпачков и небольшому внутреннему сопротивлению. Имеет смысл также посмотреть на разборность изделий
