Как проверить статор двигателя мультиметром

Осмотр электродвигателя

сломанные подставки или монтажные отверстия;
краска посередине двигателя потемнела вследствие перегрева;
наличие грязи и других посторонних частиц внутри электродвигателя.

Также осмотр включает в себя проверку маркировки на электродвигателе. Она нанесена на металлический шильдик, который прикреплен снаружи двигателя. Табличка с маркировкой содержит важную информацию о технических характеристиках данного прибора. Как правило, это такие параметры, как:

сведения о компании-производителей двигателя;
название модели;
серийный номер;
количество оборотов ротора в минуту;
мощность прибора;
схема подключения двигателя к тем или иным напряжениям;
схема получения той или иной скорости и направления движения;
напряжение – требования в плане напряжения и фазы;
ток;
размеры и тип корпуса;
описание типа статора.

Статор на электродвигателе может быть:

закрытым;
обдуваемым посредством вентилятора;
брызгозащитным и прочих типов.

Что следует знать о двигателе перед его проверкой: 2 важных момента

В рамках излагаемой темы достаточно представлять упрощенный принцип работы и особенности конструкции любого двигателя.

Любой движок состоит из стационарно закрепленного корпуса — статора и вращающегося в нем ротора, который еще называют якорь.

Его круговое движение создается за счет воздействия на него вращающегося магнитного поля статора, формируемого протеканием электрических токов по статорным обмоткам.

Когда обмотки исправны, то по ним текут номинальные расчетные токи, создающие магнитные потоки оптимальной величины.

Если сопротивление прводов или их изоляция нарушена, то создаются токи утечек, коротких замыканий и другие повреждения, влияющие на работу электродвигателя.

Между статором и ротором выполнен минимально возможный зазор. Его могут нарушить:

разбитые подшипники;
попавшие внутрь механические частицы;
неправильная сборка и другие причины.

Когда происходит задевание вращающихся частей о неподвижный корпус, то создается их разрушение и дополнительные механические нагрузки. Все это требует тщательного осмотра, анализа состояния внутренних частей до начала электрических проверок.

Довольно часто не квалифицированный разбор является дополнительной причиной поломок. Пользуйтесь специальным инструментом и съемниками, исключающими повреждения граней валов.

После разборки сразу во время осмотра проверяют люфты, свободный ход подшипников, их чистоту и смазку, правильность посадочных мест.

Кроме этого у коллекторного электродвигателя могут быть сильно изношены пластины или щетки.

Все это необходимо проверять до подачи рабочего напряжения.

Особенности конструкций, влияющие на технологию поиска дефектов

Обычно производитель электрические характеристики указывает на табличке, прикрепленной на корпусе. Этим сведениям стоит верить.

Однако часто во время ремонта или перемотки конструкция статора изменяется, а табличка остается прежняя. Этот вариант следует тоже учитывать.

Для бытовой сети 220 вольт могут использоваться двигатели:

коллекторные с щеточным механизмом;
асинхронные однофазные;
синхронные и асинхронные трехфазные.

В схемах 380 вольт работают трехфазные синхронные и асинхронные электродвигатели.

Все они отличаются по конструкции, но, в силу работы по общим законам электротехники, позволяют использовать одинаковые методики проверок, заключающиеся в замерах электрических характеристик косвенными и прямыми методами.

Советы по выбору электродвигателя

Главное при выборе электродвигателя – это подбор его в соответствии с теми условиями, где он будет использоваться. Например, для влажной среды следует выбирать брызгозащитные приборы, а приборы открытого типа категорически нельзя подвергать воздействию жидкости. Помните следующее:

двигатели брызгозащитного типа можно применять во влажных и сырых местах. Их конструкция такая, что жидкость не может попасть внутрь прибора под давлением силы тяжести или потока воды;
открытый двигатель предполагает, что все его детали будут находиться на виду. С торцов приборы имеют огромные отверстия и хорошо видны обмотки статора. Эти отверстия категорически нельзя блокировать, а сами электродвигатели подобного типа нельзя использовать во влажных помещениях, а также грязных и пыльных;
двигатели типа TEFC можно использовать везде, за исключением тех условий, на которые они не рассчитаны, о чем можно прочесть в руководстве пользователя к устройству.

Итак, мы перечислили наиболее распространенные проблемы, которые могут произойти с бытовыми электродвигателями. Практически всех их можно распознать и принять те или иные меры посредством проверки прибора

А как правильно его проверять и на какие детали при этом стоит обращать внимание прежде всего, мы и рассмотрели выше

Разборка болгарки

Чтобы проверить замыкание на статоре и роторе, нужно разобрать двигатель бытового инструмента. Рассмотрим выполнение этой операции для поиска неисправности болгарки.

Для этого:

снимаем защитный кожух, открутив один винт на хомуте;
откручиваем 4 винта и отсоединяем редуктор с двигателем от рукоятки болгарки;
затем со стороны редуктора отвинчиваем 4 болта и отсоединяем редуктор, вместе с ротором двигателя;
статор у нас остался в корпусе подсоединенным к кнопке включения и питания.

Разобрав и отсоединив необходимые для проверки детали, переходим к их внешнему осмотру проверке на межвитковое замыкание.

Как прозвонить электродвигатель мультиметром

Подготовка

Причины неисправности и характерные признаки

Основные факторы, которые влияют на выход статора из строя следующие:

питающая сеть не всегда гарантирует стабильное напряжение, возможны его скачки;
во время эксплуатации электроинструмента внутрь статора может попасть какая-нибудь жидкость, например, вода;
при обработке некоторых материалов (бетон, дерево и других) образуется больное количество пыли, от попадания которой на обмотку статора трудно защититься;
длительная работа болгаркой в условиях перегрузки, что является причиной перегрева электроинструмента;
во время работы болгарки не следует останавливать ее резким выдергиванием шнура из розетки.

408-105 Статор для УШМ Hitachi G18SE3 и HAMMER. Фото 220Вольт

Характерными признаками неисправности статора являются следующие:

появляется стойкий запах подгоревшей изоляции проводов обмотки;
ощутимо повышается температура корпусных деталей болгарки;
электропривод болгарки гудит сильнее, чем в обычных условиях;
вполне реально появление задымленности;
шпиндель начинает вращаться медленнее, а то и совсем может остановиться;
возможна противоположная предыдущему случаю другая крайность — шпиндель начинает самопроизвольно работать на повышенных оборотах, идет вразнос.

Выявление межвиткового замыкания

Понять, что, возможно, произошло замыкание витков ротора, можно не только по звуку и запаху работающего двигателя, искрению на щетках и его неравномерному нагреву. Есть и другие способы определения этой неисправности. Правда, делается это на отключенном от сети электромоторе. Вот эти способы.

визуальный осмотр якоря;
замер нагрузки на каждой фазе ротора с использованием токоизмерительных клещей;
использование специального тестера;
применение самодельного дросселя;
проверка с помощью мультиметра.

О проверке ротора на межвитковое замыкание мультиметром и пойдет речь дальше. Но перед этим, коротко разберем устройство и принцип работы мультиметра.

Расположение контактов трехфазного двигателя и прозвонка обмоток

Рассматриваем расположение концов обмоток трехфазного двигателя, определяем, правильно ли они подключены.

Рассмотрим, как проверить исправность электродвигателя. Асинхронный трёхфазный двигатель Электрический счетчик трехфазный Как проверить. Трехфазный что двигатель не подключен к Как проверить изоляцию обмоток показано. В первую очередь осматривают контактные соединения. Если в них нет видимых повреждений, то вскрывают место соединения проводов с двигателем и отключают их. Желательно определить тип мотора. Если он коллекторный, то имеются ламели или секции в месте прилегания щеток.

Требуется измерить омметром сопротивление между каждыми соседними ламелями. Оно должно быть одинаковым во всех случаях. Если наблюдаются короткозамкнутые секции либо их обрыв, то таходатчик мотора требуется заменить. Если же «прозванивать» саму катушку ротора, то 12 В мультиметра может быть недостаточно. Чтобы точно оценить состояние обмотки, потребуется внешний источник питания. Он может быть блоком от ПК или аккумулятором.

Для измерения малых значений сопротивления последовательно с измеряемой обмоткой устанавливается резистор известным номиналом. Здравствуйте уважаемые форумчане, подскажите пожалуйста, как правильно мегометром проверить трехфазный эл.двигатель на предмет КЗ и сопротивления изоляции обмоток и каковы их нормы. Достаточно выбрать сопротивление около 20 Ом. После подачи питания от внешнего источника замеряют падение напряжения на обмотке и резисторе. Результирующее значение получается из формулы R1 = U1R2/U2, где R2 — резистор, U2 — падение напряжения на нем.

Проверка на наличие межвиткового замыкания

Проверка обмоток статора на межвитковое замыкание

Последний вид поломки (из самых популярных) – это наличие межвиткового замыкания.

Межвитковое замыкание – короткое замыкание, происходящее на одной катушке электродвигателя, между ее витками. Внешне такая неполадка проявляется в сильном гудении и заметном снижении мощности.

Обнаружение такой поломки проводится с помощью нескольких способов. Основные из них – токовые клещи и наш любимы мультиметр.

Во время диагностики измеряется значение тока во всех фазах (обмотка статора) по отдельности. Если одна из них покажет завышенный результат, значит, там есть межвитковое замыкание.

Проверка борно

Если вы все прозвонили согласно инструкции выше, но не избавились от подозрений в неисправности, вскройте борно электродвигателя. Это второе название клеммной коробки. Часто и густо бывает, что крепеж в коробке недостаточно крепко затянут. Провода там тоже могут отгореть. В случае использования гаек для соединения, проверьте протяжку верхней (она прикручивает проводник) гайки и осмотрите ту гайку, что служит для удержания вывода обмоток, которые уходят в двигатель.

Подведем итог

Если следовать всем инструкциям и указаниям в статье, то мультиметром можно обнаружить большинство наиболее распространенных поломок в однофазном электродвигателе, в том числе наличие межвиткового замыкания, короткого замыкания на корпус и обрыва обмоток.

Входной сигнал — функция Хэвисайда (полупериод меандра)

Итак, w(t) = 0, начальные условия I(0) = 0, ток в самом начале не течёт. Приложим постоянное напряжение U0 к клеммам мотора, как себя должен будет вести протекающий ток? Давайте возьмём преобразование Лапласа от левой и правой частей дифференциального уравнения (1):

Для получения третьей строки использовано свойство производной.

Последняя строчка получается из предпоследней использованием метода неопределённых декомпозиций. Смысл этого перехода в том, чтобы опять получить табличную функцию. Разумеется, в двадцать первом веке руками это считать ни к чему.

Теперь осталось применить обратное преобразование Лапласа (для правой части мы смотрим таблицу) и мы решили наш диффур. Переход в базис Лапласа превратил дифференциальное уравнение в обычное алгебраическое!

Файл с измерениями лежит здесь. Три колонки, секунды, приложенное напряжение (в вольтах), измеренная сила тока (в амперах).

Вот код, который подбирает параметры сопротивления и индуктивности для этого эксперимента:

Скрытый текст

import numpy as np from scipy.optimize import curve_fit import matplotlib.pyplot as plt U0 = 19.2 def unit_step_current(x, R, L): return [U0/R — U0/R*np.exp(-t*R/L) for t in x] data = np.genfromtxt(‘unit_step_19.2V.csv’, delimiter=’,’, names=) = curve_fit(unit_step_current, data, data) print(R, L) fig = plt.figure() ax1 = fig.add_subplot(1,1,1) ax1.set_title(«Resistance/inductance fitting») ax1.set_xlabel(‘Time, seconds’) ax1.set_ylabel(‘Current (A), tension (V)’) ax1.plot(data, data, color=’b’, label=’input tension’) ax1.plot(data, data, color=’g’, label=’measured current’) model=unit_step_current(data, R, L) ax1.plot(data, model, color=’r’, label=’fitted curve’) ax1.legend() plt.show() Он говорит, что хорошо подходит пара R=4.4 Ома, L=6мГенри, вот график:

Проверка асинхронного трехфазного двигателя

Наибольшее распространение получили асинхронные двигатели, которые рассчитаны на две или три фразы.

Трехфазный мотор обладает высокой производительностью. Существует две основные неполадки этой конструкции:

Контакт возникает в неположенном месте.
Контакт отсутствует.

Конструкция представлена тремя катушками, которые соединяются в форме звезды или треугольника. Чтобы сделать проверку правильно, следует учитывать, что работоспособность мотора определяется несколькими факторами:

Качество изоляции.
Надежность всех контактов.
Правильность намотки.

Сопротивление определяется следующим образом:

Замыкание на корпус обычно проверяется при помощи мегомметра. При отсутствии этого инструмента можно использовать тестер, выставляется максимальный омический показатель. В случае применения тестера не следует рассчитывать на то, что показатель будет точным.
Стоит учитывать, что перед использованием измерительного прибора следует отключить электрический двигатель от сети. В противном случае он сгорит.
Перед применением измерительного прибора следует произвести калибровку прибора. Для этого нужно поставить стрелку на ноль при замкнутом положении щупов.
Один щуп прикладывается к корпусу. Это делается для того, чтобы проверить наличие контакта. После этого проверяется показатель, для чего второй щуп также должен касаться корпуса. При нормальном показателе проводится проверка каждой фазы поочередно.

Определение фазы индикаторной отверткой

Наиболее простой метод определения фазы, который подойдет для любого обывателя — это использование индикаторной отвертки, или как ее еще называют «контрольки».

Контрольная отвертка по внешнему виду очень похожа на обычную, за исключением своей внутренней начинки. Не советую использовать жало отвертки для откручивания или завинчивания винтов. Именно это чаще всего и приводит ее к выходу из строя.

Как определить фазу и ноль этой отверткой? Все очень просто:

жалом отвертки прикасаетесь к контакту
нажимаете или дотрагиваетесь пальцем до металлической кнопки в верхней части отвертки
если светодиод внутри отвертки загорелся — это фазный проводник, если нет — нулевой

Не перепутайте индикаторную отвертку с отверткой для прозвонки. Последняя в своей конструкции имеет батарейки. Здесь для того, чтобы определить фазу и ноль, при касании жалом контактов, не нужно дотрагиваться пальцем до металлической площадки на конце. Иначе отвертка будет светиться в любом случае.

Аналогичным образом определяется фаза в розетке, выключателе и любом другом оборудовании.

Меры безопасности при работе с «пробником»

никогда не дотрагивайтесь до нижней части отвертки при замерах
отвертка перед измерением должна быть чистой, иначе может произойти пробой изоляции
если индикаторной отверткой необходимо определить отсутствие напряжения, а не его наличие, для того чтобы безопасно можно было работать с проводкой, сначала проверьте работоспособность прибора на оборудовании заведомо находящегося под напряжением.

Проверка пускового конденсатора

Уверенный запуск электродвигателя происходит, когда в момент включения питания параллельно рабочей емкости кратковременно подключается пусковой конденсатор. Он служит для создания на старте кругового магнитного поля, после начала вращения ротора отключается. Пусковой конденсатор легко проверить мультиметром, даже если в нем нет режима измерения емкости:

Конденсатор, предварительно разрядив замыканием выводов, отсоединяют от схемы электродвигателя, тщательно осматривают. Если есть трещины, вздутие корпуса, другие видимые повреждения — емкость можно менять на новую без проверки.
Выставить на тестере режим измерения сопротивления на пределе 2000 килоом, проверить работоспособность кратковременным соединением измерительных щупов.
Щупы соединить с выводами конденсатора. Разряженный, он начнет быстро заряжаться от щупов прибора. Емкость его относительно велика, много больше, чем у рабочего конденсатора. Индикатор мультиметра сначала покажет маленькое сопротивление, которое по мере заряжания емкости будет увеличиваться, потому что зарядный ток постепенно уменьшается. По окончании процесса мультиметр покажет бесконечно большое сопротивление, обрыв.
Перевернуть полярность подключения щупов к конденсатору, увидеть рост сопротивление, с индикацией обрыва в конце измерения. Этим подтвердится, что конденсатор исправен.
Проверить пробой пластин на корпус конденсатора, если он металлический, измеряя сопротивление между корпусом детали и каждым из выводов поочередно.

Индикатор тестера должен показать обрыв. Другие значения, это признак неисправности.

Как прозвонить асинхронный электродвигатель

Какие инструменты нужны

В первую очередь потребуется непосредственно само устройство. Но перед тем как прозвонить электродвигатель мультиметром, нужно знать принципы работы этого прибора.

Основные функции стандартного измерителя позволяют измерить с достаточной точностью:

величину активного сопротивления цепи электрическому току;
постоянное напряжение;
напряжение переменного тока.

Некоторые модели дополнительно дают проверить:

целостность электрической цепи прозвонкой;
величину емкости конденсатора.

Для вскрытия корпусов техники и моторов нужны отвертки, гаечные ключи, пассатижи, молоток. Благодаря этому набору, а также минимальным знаниям в электротехнике вопрос, как проверить электродвигатель мультиметром, легко выявить неисправности, которые устраняются самостоятельно.

Ремонт асинхронных двигателей

Наиболее распространены асинхронные силовые агрегаты на две и на три фазы. Порядок их диагностики не совсем одинаков, поэтому следует остановиться на этом более подробно.

Трехфазный мотор

Существует два вида неисправностей электрических агрегатов, причем независимо от их сложности: наличие контакта в неположенном месте или его отсутствие.

В состав трехфазного мотора, работающего от переменного тока, входит три катушки, которые могут быть соединены в форме треугольника или звезды. Имеется три фактора, определяющих работоспособность этой силовой установки:

Правильность намотки.
Качество изоляции.
Надежность контактов.

Замыкание на корпус обычно проверяется при помощи мегомметра, но если его нет, можно обойтись обычным тестером, выставив на нем максимальное значение сопротивлений – мегаомы. Говорить о высокой точности измерений в этом случае не приходится, но получить приблизительные данные возможно.

Перед тем, как измерить сопротивление, убедитесь, что двигатель не подключен к электросети, иначе мультиметр придет в негодность. Затем нужно произвести калибровку, поставив стрелку на ноль (щупы при этом должны быть замкнуты). Проверять исправность тестера и правильность настроек, кратковременно касаясь одним щупом другого, необходимо каждый раз перед измерением величины сопротивление.

Приложите один щуп к корпусу электромотора и убедитесь, что контакт имеется. После этого снимите показания прибора, касаясь двигателя вторым щупом. Если данные в пределах нормы, соединяйте второй щуп с выводом каждой фазы поочередно. Высокий показатель сопротивления (500-1000 и более МОм) свидетельствует о хорошей изоляции.

Как проверить изоляцию обмоток показано в этом видео:

Затем необходимо убедиться, что все три обмотки целы. Проверить это можно, прозвонив концы, которые выходят в коробку выводов электродвигателя. Если обнаружен обрыв какой-либо обмотки, диагностику следует прекратить до устранения неисправности.

Следующий пункт проверки – определение короткозамкнутых витков. Довольно часто это можно увидеть при визуальном осмотре, но если внешне обмотки выглядят нормально, то установить факт короткого замыкания можно по неодинаковому потреблению электротока.

Двухфазный электрический двигатель

Диагностика силовых агрегатов этого типа несколько отличается от вышеописанной процедуры. При проверке мотора, оснащенного двумя катушками и запитывающегося от обычной электросети, его обмотки нужно прозвонить при помощи омметра. Показатель сопротивления рабочей обмотки должен быть на 50% меньше, чем у пусковой.

Обязательно должно измеряться сопротивление на корпус – в норме оно должно быть очень большим, как и в предыдущем случае. Низкий показатель сопротивления говорит о необходимости перемотки статора. Конечно, для получения точных данных такие измерения лучше проводить при помощи мегомметра, но такая возможность в домашних условиях имеется редко.

Проверка коллекторных электромоторов

Разобравшись с диагностикой асинхронных моторов, перейдем к вопросу о том, как прозвонить электродвигатель мультиметром, если силовой агрегат относится к коллекторному типу, и каковы особенности таких проверок.

Чтобы правильно проверить работоспособность этих двигателей при помощи мультиметра, нужно действовать в следующем порядке:

Включить тестер на Ом и попарно замерить сопротивление коллекторных ламелей. В норме эти данные различаться не должны.
Измерить показатель сопротивления, приложив один щуп прибора к корпусу якоря, а другой – к коллектору. Этот показатель должен быть очень высоким, стремиться к бесконечности.
Проверить статор на целостность обмотки.
Измерить сопротивление, прикладывая один щуп к корпусу статора, а другой – к выводам. Чем выше будет полученный показатель, тем лучше.

Проверить электродвигатель при помощи мультиметра на межвитковое замыкание не получится. Для этого используется специальный аппарат, с помощью которого производится проверка якоря.

Подробно проверка двигателей электроинструмента показана в этом видео:

Подготовка ротора к проверке мультиметром

Закончив с извлечением ротора из электродвигателя, нужно его тщательно очистить. Для это используют ветошь, слегка смоченную в спирте, которой протирают ламели. Даже если нет посторонней грязи и влаги, то все равно будет присутствовать графитная пыль от щеток.

Если не провести тщательную очистку, как от влаги, так и от графитового налета, — это может сказаться на точности результатов, показав замыкание там, где его нет. Иногда, при сильном нагаре, советуют воспользоваться наждачной бумагой. Этого делать не стоит. Грубый абразив поцарапает ламели и может изменить геометрию коллектора. Щетки к такой поверхности будут очень долго притираться и усиленно изнашиваться. Лучше воспользоваться школьным ластиком. Он ведь специально сделан, чтобы стирать след карандаша, который оставляет стержень из графита.

После очистки якоря необходимо внимательно его осмотреть

Сначала обращают внимание, чтобы не было сильного нагара на ламелях. Затем ищут видимые следы короткого замыкания или порывы в витках катушки

Анализ прочности контактов — следующий этап осмотра. Проверяются все соединения проводов обмотки к ламелям на коллекторе. Если будут обнаружены следы горения или слишком большой износ коллектора – якорь можно сдать в металлолом. Серьезные повреждения отремонтировать сложно и проще купить новую деталь. Если же якорь кажется исправным, то нужно переходить к непосредственной проверке на межвитковое замыкание с помощью мультиметра.

Ремкомплекты генератора

Чтобы устранить указанные неисправности генератора, понадобится провести ремонт. Начиная поиск ремкомплекта генератора в интернете, стоит приготовиться к разочарованию — предлагаемые комплекты, как правило, содержат шайбы, болты и гайки. А вернуть генератору работоспособность порой можно только заменой — щеток, диодного моста, регулятора… Поэтому храбрец, решившийся на ремонт, составляет индивидуальный ремкомплект из тех деталей, которые подходят к его генератору. Выглядит это примерно так, как показывают таблице ниже, на примере пары генераторов для ВАЗ 2110 и Форд Фокус 2.

Особенности разборки электродвигателя

Еще перед тем, как начинать пытаться извлечь ротор из электромотора, можно попробовать заменить щетки. Конечно это стоит делать, только если их состояние дает понять, что элементы отслужили свой срок. Ведь чрезмерное искренние, потеря мощности и запах жженой проводки могут быть следствием износа токосъемных щеток. И только после того, как их замена не принесла результатов, нужно браться за ротор со статором.

Разбирать двигатель нужно очень аккуратно, чтоб не повредить узлы и исправную обмотку

Рекомендуется обратить внимание на подбор отвертки, так как инструмент неподходящего размера может повредить головки болтов и придется приложить немало усилий, чтобы их выкрутить. Начинающим электрикам советуют фотографировать все этапы разбирания электронного устройства, чтобы потом не было проблем со сборкой двигателя

Тем более, что электрические двигатели часто устанавливаются в технически сложных изделиях со множеством различных крепежных элементов.

Какие электромоторы можно проверить мультиметром?

Существуют разные модификации электрических двигателей, и перечень их возможных неисправностей достаточно велик. Большинство неполадок можно диагностировать, воспользовавшись обычным мультиметром, даже если вы не специалист в этой области.

Современные электродвигатели разделяются на несколько видов, которые перечислены ниже:

Асинхронный, на три фазы, с короткозамкнутым ротором. Этот тип электрических силовых агрегатов является самым популярным благодаря простому устройству, которое обеспечивает легкую диагностику.
Асинхронный конденсаторный, с одной или двумя фазами и короткозамкнутым ротором. Такой силовой установкой обычно оснащается бытовая техника, запитывающаяся от обычной сети на 220В, наиболее распространенной в современных домах.
Асинхронный, оснащенный фазным ротором. Это оборудование имеет более мощный стартовый момент, чем моторы с короткозамкнутым ротором, в связи с чем его используют как привод в крупных силовых устройствах (подъемники, краны, электростанки).
Коллекторный, постоянного тока. Такие двигатели широко используются в автомобилях, где они играют роль привода вентиляторов и насосов, а также стеклоподъемников и дворников.
Коллекторный, переменного тока. Этими моторами оснащается ручной электроинструмент.

Первый этап любой диагностики – визуальный осмотр. Если даже невооруженным взглядом видны сгоревшие обмотки или отломанные части мотора, понятно, что дальнейшая проверка бессмысленна, и агрегат нужно везти в мастерскую. Но зачастую осмотра недостаточно, чтобы выявить неполадки, и тогда необходима более тщательная проверка.

Как прозвонить коллекторный двигатель

Коллекторный агрегат также можно прозвонить мультиметром. Данный тип электродвигателей используется в цепи постоянного тока.

Коллекторные двигатели переменного тока встречаются реже, например в различных электроинструментах. Наиболее качественно прозванивать такие изделия можно в том случае, если полностью разобрать электрический двигатель.

Проверить якорь электродвигателя, а также прозвонить обмотку статора можно будет с помощью мультиметра, который должен быть переведён в режим измерения сопротивления до 200 Ом.

Наиболее часто статор коллекторного агрегата состоит из двух независимых обмоток, которые и требуется прозвонить мультиметром для определения их исправности.

Точное значение данного показателя, можно узнать в документации к электродвигателю, но о работоспособности обмотки можно судить в том случае, если прибор покажет небольшое значение сопротивления.

В мощных двигателях постоянного тока электрооборудования автомобиля, значение сопротивления статора будет настолько малым, что его отличие от короткозамкнутого проводника, может составлять десятые доли Ома. Менее мощные устройства имеют сопротивление обмотки статора в пределах 5 — 30 Ом.

Для того чтобы прозвонить мультиметром обмотки статора коллекторного электродвигателя, необходимо соединить щупы измерительного прибора с выводами данных обмоток. Если в процессе диагностических мероприятий будет выявлено отсутствие сопротивления даже в одном контуре, дальнейшая эксплуатация агрегата не осуществляется.

Ротор коллекторного электродвигателя состоит из значительно большего количества обмоток, но проверка якоря не займёт много времени.

Для того чтобы прозвонить эту деталь, необходимо включить мультиметр в режим измерения сопротивления до 200 Ом и расположить щупы мультиметра на коллекторе таким образом, чтобы они находились на максимальном удалении друг от друга.

Таким образом щупы займут место щёток двигателя и одну из нескольких обмоток якоря можно будет прозвонить. Если мультиметр покажет какое-либо значение, то не снимая щупов измерительного устройства с коллектора, следует провернуть слегка ротор, до момента соединения следующей обмотки со щупами устройства.

Таким образом проверить обмотку можно без особых усилий. Если мультиметр покажет примерно одинаковое значение сопротивления каждого контура, то это будет означать, что якорь устройства абсолютно исправен.

Это нарушение может привести не только к выходу из строя электродвигателя, но и к увеличению вероятности получения электротравмы. Проверить якорь и статор коллекторного двигателя на пробой не составит большого труда, для этого необходимо включить режим измерения сопротивления до 2 000 кОм. Для проверки статора достаточно подключить одну клемму к корпусу, а вторую к одной из обмоток.

Чтобы прозвонить эту часть электродвигателя правильно, во время выполнения данной операции запрещается прикасаться руками к металлической части щупов мультиметра, или к корпусу статора и проводки измеряемого контура.

Если не придерживаться этого правила, то можно получить ложноположительные результаты, так как через тело человека будет проходить достаточный электрический потенциал. В этом случае мультиметр покажет сопротивление человека, а не «пробой» между корпусом статора и обмоткой.

Аналогичным образом измеряется и возможная утечка электротока на корпус якоря электродвигателя.

Чтобы прозвонить отсутствие «пробоя» на массу устройства, необходимо поочерёдно присоединять щупы мультиметра к корпусу и различным обмоткам ротора электромотора.

Для того чтобы прозвонить различные типы электродвигателей с помощью мультиметра, необходимо приобрести мультиметр, который имеет режим измерения сопротивления.

Сверхточность, при осуществлении подобных действий, не требуется, поэтому можно с успехом использовать дешёвые китайские устройства. Прежде чем прозвонить обмотки двигателя мультиметром, необходимо убедиться в его исправности.

Следует также иметь в виду, что неисправность электродвигателя может иметь различные признаки. Даже в том случае если электрический прибор находится в рабочем состоянии, но обороты двигателя не достигают максимального значения, следует незамедлительно прозвонить возможные повреждения обмоток.

При осуществлении любых электромонтажных или диагностических работ, необходимо полностью отсоединить прибор от сети 220 В. или трёхфазного тока.

{SOURCE}

Проверяем двигатели визуально

Если подшипники в хорошем состоянии, взявшись рукой за вал и покачав его из стороны в сторону, не ощущаешь люфт. При этом в работающем движке не слышен шум, идущий от подшипника. И, наоборот, в изношенном подшипнике заметен и люфт, и значительный шум, особенно если это подшипник качения. Для асинхронного двигателя, независимо от того, трехфазный он или однофазный, отсутствие нормальной работоспособности чаще всего связано именно с подшипниками.

В таких движках это единственные детали, которые со временем механически изнашиваются. Исключение составляют асинхронные движки с кольцами. Их содержат также и синхронные электродвигатели. Кольца и скользящие по ним щетки подвержены износу и наряду с подшипниками осматриваются для проверки их нормальной работоспособности. Поверхности колец, пребывающих в хорошем и исправном состоянии, гладкие и без царапин. Щетки должны быть притерты к поверхности колец и надежно прижаты к ним.

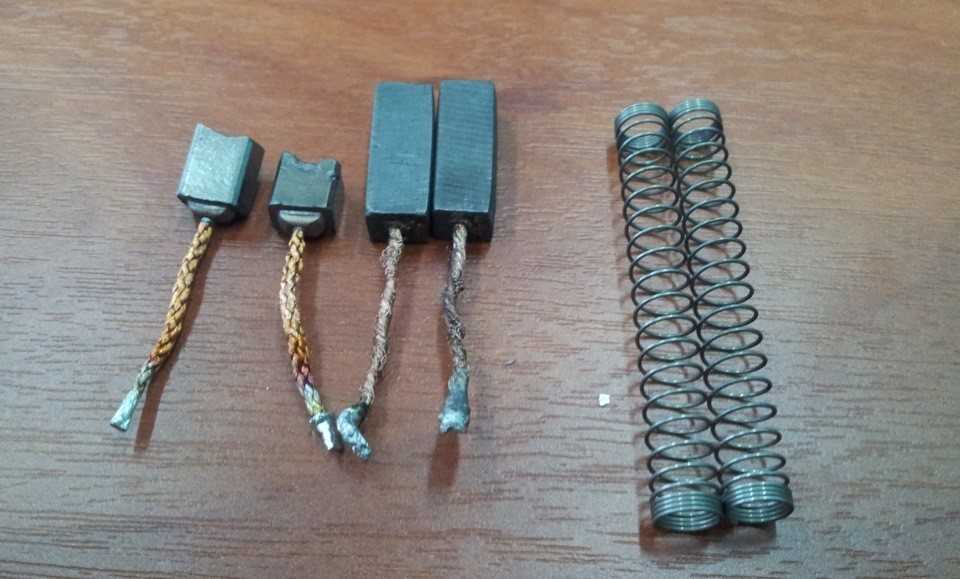

Щетки: слева изношенные, справа новые
Трёхфазный асинхронный двигатель с фазным ротором
Электродвигатели с контактными кольцами

Но для большинства читателей наиболее частыми будут проблемы, связанные с коллекторными движками. Они являются основными во всех электроприборах и электроинструментах. И в них также изнашивающимися деталями являются подшипники и щетки. Но скольжение щеток происходит не по кольцам, а по коллектору. Его поверхность неоднородна, что существенно ускоряет износ щеток, которые при этом превращаются в графитовую пыль.

Она оседает на всех поверхностях движка и корпуса электроприбора, создавая условия для появления электрических цепей

Поэтому при проверке таких электроприборов важно своевременно выявить критический уровень загрязнения графитовой пылью и выполнить качественную очистку от нее как самого двигателя, так и всех остальных поверхностей

Коллекторный движок
