Как подключить вентилятор в ванной к выключателю

Монтаж выключателя

К месту установки выключателя также должны быть проделаны штробы от распределительной коробки (в случае со стенами из гипсокартонных листов используется гофрированная труба). В штробах необходимо проложить двухжильный провод и зафиксировать раствором. Концы провода должны быть выведены в распределительную коробку и в отверстие под выключатель.

Выключатель устроен из рабочей части и защитной крышки с клавишей. В отверстие необходимо установить подрозетник. Теперь возьмите рабочий механизм, его контактная часть имеет две клеммы для подсоединения жил проводов. Одна клемма – это входящий контакт, к нему подсоединяется фазная жила из питающей сети. Вторая клемма – выходящий контакт, к нему будет подсоединяться фаза от вентилятора. Проделайте необходимые подключения и проверьте надёжность контактных соединений.

Зафиксируйте в подрозетнике рабочий механизм. Установите защитную крышку и наденьте клавишу.

В случае если устанавливается выключатель с двумя клавишами, то у такого коммутационного аппарата имеется два выходных контакта, один из которых должен подключаться к вентилятору, второй к осветительному прибору. Соответственно одной клавишей происходит запуск вентиляционного устройства, второй включение освещения в ванной комнате.

Проверка вентиляции

Проверить работу вытяжки в ванной комнате и туалете можно двумя простейшими способами без применения специального оборудования — с помощью свечи или листа бумаги.

Горящая свеча подносится к вентиляционному каналу — при работающей вентиляции пламя отклоняется, указывая направление потока воздуха. При отсутствии тяги пламя остается вертикальным.

Для проверки вентиляции другим способом потребуется обычный лист бумаги, прикладывающийся к решетке канала в санузле. Если лист удерживается на решетке воздушным потоком, то проблем нет. Если же бумага падает на пол, то следует задуматься об установке принудительной вытяжки в ванной.

Плохая работа вентиляции может быть также обусловлена и недостаточным притоком свежего воздуха. Такая проблема характерна для домов старой постройки после установки пластиковых окон. Для ее решения следует устанавливать окна с проветривателями. Как сделать вытяжку в туалете эффективной и экономичной? Секрет прост — нужно подобрать подходящую модель вентилятора.

Выбираем вентилятор для ванной комнаты

Бытовые модели имеют малые габариты и небольшую мощность по сравнению с агрегатами промышленного предназначения.

По конструкции и способу забора воздушной смеси они подразделяются на 2 разновидности:

Осевые.
Радиальные.

Первые оснащены лопастями, которые захватывают воздух и направляют его параллельно центральной оси устройства. Радиальные вентиляторы имеют специальное рабочее колесо. Оно предназначено для изменения направления движения атмосферного потока.

Первый вариант характеризуется более высокой производительностью и малой шумностью. Такие модели монтируют в воздуховодах. В частном доме можно установить любой тип вентилятора, а в городской квартире — только накладной.

При выборе подходящего устройства следует учитывать:

Уровень шумности.
Мощность.
Тип подшипника.
Класс влагозащиты.

Показатель производительности и уровень шума указываются в прилагаемом руководстве пользователя и печатаются на упаковке. В зависимости от размера санузла, рекомендуется приобретать устройство мощностью 50-250 м³/ч. Комфортный для человеческого слуха уровень шума располагается в диапазоне 25-30 дБ. Поскольку вентилятору предстоит функционировать в условиях повышенной влажности и резких температурных колебаний, желательно отдать предпочтение модели класса защиты не менее IP44.

Выбор вентилятора и способа запуска

На рынке представлено множество моделей вытяжных вентиляторов, в том числе и для ванной комнаты. Они отличаются не только размером и внешним видом. При выборе и покупке необходимо учитывать множество характеристик.

Вентиляторы для ванных комнат могут быть поверхностными или канальными, с полной передней панелью или решеткой, различных цветов и дизайна

Первое, что определяет схему подключения вытяжки в ванной комнате, – это способ ее активации.

В зависимости от модели доступны следующие опции:

Включение на корпусе вентилятора с помощью кнопки или струны – их проще всего подключить, но каждый раз тянуться к потолку не совсем удобно.
Подключите его к отдельному выключателю или параллельно с освещением. Сам вентилятор также имеет только 2 провода, но возможные схемы подключения более сложны и разнообразны. В том числе с внешним таймером или гигрометром, датчиком движения или открывателем двери.
Управление с помощью встроенного таймера или гигрометра. Эти модели подключаются трехжильным кабелем.
Дистанционное управление с помощью пульта дистанционного управления. Эти модели сочетают в себе простоту подключения первого варианта с максимальным удобством использования, но они и стоят дороже.

Кроме того, не каждый вытяжной вентилятор подходит для ванной комнаты. Дело в том, что это электрооборудование и для работы в условиях повышенной влажности степень защиты должна быть не менее IP45, что подтверждается документами.

Однако каждая цифра обозначения должна рассматриваться отдельно, например, степень защиты IP62 не подходит, поскольку вторая цифра, которая должна быть не менее 5, указывает на устойчивость к влаге.

На практике защита реализуется в виде изолированных соединительных контактов, скрытой или влагостойкой платы управления и герметичного корпуса двигателя.

Даже вентиляторы с высокой степенью защиты от влаги не следует располагать так, чтобы они подвергались воздействию воды.

Вам также следует определиться с типом конструкции устройства. Осевые модели дешевле, но более шумные, поскольку воздух проходит непосредственно через них. Центробежные вентиляторы создают вихревые потоки, которые гонят воздух по кругу – это гораздо более тихое решение. Кроме того, для частного дома можно выбрать тот, который устанавливается внутри вентиляционного канала, а не на выходе из него.

Другим важнейшим параметром является производительность и мощность вентилятора. Для этого объем помещения необходимо умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра является минимально необходимой кратностью воздухообмена в час.

Слишком слабый вентилятор не будет выполнять свою работу должным образом и будет вынужден оставаться включенным в течение длительного времени. Слишком сильный вентилятор не только создаст сильные сквозняки, но и может вызвать обратное поступление воздуха из общей вентиляционной шахты вместе с запахами соседей.

Также следует обратить внимание на диаметр вентилятора. Если он не подходит по диаметру к существующему вентиляционному отверстию, для установки потребуется дополнительная труба и пена или перфоратор, а также гораздо больше усилий

Уровень шума оборудования оказывает значительное влияние на комфорт его использования. Тихие модели выдают не более 25-30 дБ, менее удачные решения – около 50 дБ, а иногда и больше.

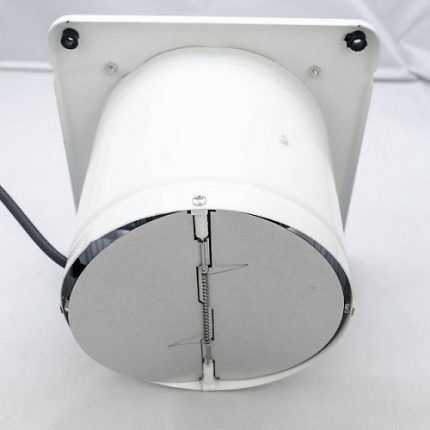

Обратный клапан защищает вас от запахов и влаги из соседской ванной комнаты, когда вентилятор выключен. Он также частично защищает устройство от попадания пыли в стекло.

Помимо этих характеристик, обратите внимание на то, есть ли у вентилятора обратный клапан, функция воздушного потока, переключатель режимов, индикатор температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда с подсветкой

Режимы работы вытяжки в санузле

У таких вентиляторов с таймером имеется два режима работы:

туалет — верхнее положение специальной перемычки

ванная — нижнее положение перемычки

Переключение режимов производится на плате управления в правом верхнем углу.

Есть подобные перемычки и у других class=»aligncenter» width=»720″ height=»420″

При работе в режиме «туалет», после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.

Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.

В режиме «ванная», работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.

Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.

Если при этом свет горел более 90 секунд, то только после его выключения, произойдет срабатывание и запуск вытяжки. Дальнейшая ее работа опять продлится столько времени, насколько вы выкрутили регулировочный винт таймера.

Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.

Наличие естественной вентиляции

Начать стоит с поиска отверстия (шахты) вентиляции и провести ее очистку, так как там за годы может накапливаться мелкий мусор, пыль и даже паутина. После проверки и приведения душника в порядок, сделайте такой маневр: зажгите спичку или свечу и поднесите к вентиляционной отдушине. Если пламя заколыхалось в сторону отверстия, значит с вашей естественной вентиляцией все в порядке. Некоторым такой метод проверки может показаться недостаточным, тогда стоит обратиться к другому: взять небольшой бумажный лист и прислонить к шахте: держится за счет потока воздуха — отлично, съехал на пол – поток воздуха недостаточен либо его нет вовсе.

В случае слабого потока, рекомендуем воспользоваться вентилятором и установить его в отверстие шахты вентиляции. Данное приспособление представлено широким ассортиментом на рынке электрических бытовых приборов, однако наибольшим спросом пользуется осевой вентилятор. Кроме типа конструкции, следует также сделать выбор его размера (в зависимости от размера душника) и производителя, после чего можно начинать самостоятельное подключение. Сделать это не так сложно, поэтому ниже мы разберем несколько способов его подключения своими руками.

Это интересно: Ошибка E1 аэрогриля Supra: что за неисправность?

Выбираем схему подключения

Перед проведением основных работ следует проверить качество электрической проводки в целях исключения вероятности замыкания. В этом случае принудительная вентиляция не требуется.

Если спичка продолжает гореть, и пламя не реагирует на вытяжную решетку, то необходимо прочистить каналы вентиляции и установить вентилятор. Стоит учесть и такую возможность, ведь иногда необходимость в масштабировании нельзя обойти.

Бесшумные вытяжные вентиляторы для ванной комнати канального типа предназначаются для помещения в проточную часть вентиляционной системы. В отверстие устанавливают подрозетник. На общем фоне можно выделить модели контроллеров, которые контролируют работу вентиляционной установки:

с электровоздухонагревателем;
с электрическим или водяным воздухонагревателем, а также воздухоохладителем;
с воздухоохладителем и воздухонагревателем, конфигурированние таких контроллеров может производиться с компьютера диспетчеризация;
с рекуператором, а также воздухонагревателем, воздухоохладителем. В случае выведения их из строя, обеспечить полноценную работу всей системы вентиляции.

Нередко двигатель такого устройства имеет встроенный термоконтакт с возможностью перезапуска. Систему можно обустроить таким образом, чтобы она никак не была связана с включением в комнате света, можно подключить этот механизм отдельно.

Сразу же обращаем ваше внимание на то, что данная инструкция подойдет как для монтажа в ванной и туалете, так и для кухни, где часто используют небольшой кулер вместо вытяжки

Перед приобретением вентилятора важно выбрать самую удобную методику подключения прибора, после этого можно совершать покупку

Поэтому хозяевам чаще всего задумываются как подключить вентилятор в ванной к выключателю, расположенному отдельно, в наиболее удобном месте. Можно проложить кабель на поверхности стены с укладкой его в кабель-канал. Замыкающий контакт находится между клеммником и проводом фазы.

Проверяем естественную вентиляцию

Для чего вентилятор в ванной Принудительная вентиляционная система может потребоваться для ванной комнаты тогда, когда обычная естественная вентиляция не справляется со своими функциями. После монтажа вентилятора к нему нужно подвести электропроводку.

Основным критерием выбора считается кубатура помещения, которое подлежит принудительной вентиляции. Бесшумные вентиляторы очень комфортны для жилых помещений, ведь они работают практически незаметно для человеческого уха. При этом подключение не будет совмещаться с освещением. Обзор и подключение вентилятора Вентс ВКМц

Необходимость правильного подбора вентилятора и грамотного подключения

Ноль всегда синий, а фаза, как правило, белого, красного либо черного цвета. Отличительной особенностью таких приборов является возможность выключения спустя некоторое время после нажатия на клавишу выключателя.

Зажгите свечу и поднесите к отверстию, пламя должно как бы потянуться в сторону канала. Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя. Для соединения контактов не рекомендуется использовать скрутки. Вентилятор со встроенным таймером Схема подключения вытяжного вентилятора с таймером не отличается сложностью. В настоящее время производители выпускают более экономичные модели с небольшим уровнем потребления электрического тока.

Для повышения эффективности работы вентиляции необходимо, чтобы с одной стороны ванной комнаты был заход воздуха, а с противоположной стороны воздух должен выходить. Вставить вентилятор в отверстие вентиляции. Мотор не включится пока горит свет, и начинает работать после того, как освещение отключат, на время, заданное таймером.

Если нет естественной вентиляции необходимо обратиться в специальную службу или ЖЭК. Подготовка места для монтажа Наиболее удобным местом для монтажа вентилятора в ванной является выходное вентиляционное отверстие, ведущее в вытяжную домовую шахту.

Монтаж приточно-вытяжной вентиляции с рекуперацией тепла.

Как не стоит подключать и почему — Ошибки подключения

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

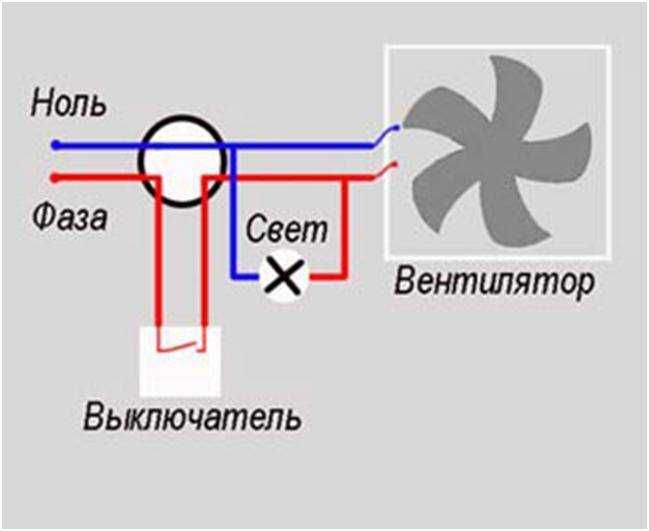

Схемы подключения вентилятора в ванной через выключатель

Правильная установка внутренних выключателей света

Выключатель с подсветкой: установка, подключение, схема

Проходной выключатель из обычного своими руками: 2 способа

Схемы подключения и настройка датчика движения для включения освещения

Делаем электропроводку в бане своими руками: пошаговые инструкции, видео и схемы

Подключение вентилятора к электросети

Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы. В идеале, лучше всего составить план работ и руководствоваться инструкциями

Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам

В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.

Подключение вентилятора в ванной обычно проходит в несколько этапов:

Прокладывание электрокабелей
Установка прибора
Закрепление вентилятора и обработка поверхности

На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты. Перед началом работы нужно убедиться, что электричество в этом месте отключено

Перед началом работы нужно убедиться, что электричество в этом месте отключено.

К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.

Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.

При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:

Встроенный в прибор ручной выключатель
Вывод кнопочного выключателя на стену
Одновременное включение со светом
С использованием таймера или датчика

Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.

Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.

Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.

Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.

Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.

Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.

Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.

Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.

Как правильно сделать принудительную систему своими руками?

Проектирование и монтаж выполняется самостоятельно, с проведением подготовительных работ.

Сравнивают диаметр вытяжного прибора с размером проёма в стене.
Узкий вход в вентиляционное отверстие расширяют перфоратором.
В широкий вход вставляется труба из пластика или гофра.
Промежуток между трубой и стеной заделывают монтажной пеной.

Место для установки

Вытяжка предназначена для отвода тёплого влажного воздухаЗапрещено устанавливать вентилятор рядом с раковиной, ванной, унитазом и другими источниками повышенной влажности

Совет
Вентилятор не устанавливают вблизи нагревательных приборов, чтобы он не перегревался.

Как подключить: выбор схемы

стандартная встроенная вентиляция не в состоянии справиться с выводом влаги из ванной.Следующий способ заключается в подсоединении устройства к независимому выключателю.

Как установить вентилятор?

снимают наружную крышку;
места прилегания вентилятора к стене смазывают полимерным клеем, жидкими гвоздями или силиконом;
вставляют устройство в проём в стене, полностью спрятав рабочую часть, состоящую из лопастей и двигателя;
корпус плотно прижимают для схватывания клея;
для защиты от попадания из вентиляционной шахты в комнату насекомых и мусора устанавливают противомоскитную сетку;
крышку ставят на место, закрепляют саморезами или дюбелями, которые поставляются в комплекте;
завершающий этап — укладка провода, подсоединение вентилятора к электросети.

Расположение вентиляционных каналов

Как правило, монтаж вентилятора не требует дополнительной системы из воздуховодов. С вентилированием справится осевой радиальный вентилятор, устанавливаемый на нише вытяжного воздуховода. Этот способ его расположения и монтажа имеет смысл, если шахта находится непосредственно за стеной ванной комнаты, которая также может быть совмещенной с туалетом.

Если ванная и туалет разделены, но имеют свои отдельные отверстия, выходящие в общую шахту, то тогда оптимальным вариантом будет установка канального вентилятора. Его нужно установить на сегменте шахты, где соединяются воздуховоды из двух комнат.

Когда вентиляционный канал находится через одно или больше помещений, потребуется подвести его непосредственно в комнату с помощью пластиковых или гофрированных алюминиевых вентиляционных коробов. Монтаж вентилятора во всех случаях осуществляется, как описано ниже.

Схема вентиляции в квартире

Натяжной и реечный потолок в некоторых домах монтируется по нижнему краю потолочных балок находящихся на высоте 19–21 см от перекрытия. Вентиляционное отверстие оказывается внутри навесной конструкции.

В этом случае натяжной или реечный потолок достаточно оборудовать пассивной вентиляцией: прорезать отверстие в потолке, оформить его декоративной решеткой или специальным плафоном. Таких отверстий можно сделать несколько. Вытяжной, вентилятор, установленный в стенном отверстии, будет вытягивать воздух через вентиляционные решетки потолка.

В домах, где отверстие воздуховода находится выше уровня, на котором монтируется подвесной реечный или натяжной потолок, вытяжной канальный или осевой вентилятор вставляется в штатный воздуховод в стене, а на полотне потолка, напротив него проделывается еще одна дыра.

Стандартная ширина планки реечной конструкции – 84 мм, поэтому отверстие должно иметь диаметр 80 мм, чтобы не смять реечный профиль. Дыра просверливается в рейке дрелью оснащенной фрезой «балеринкой» на 80 или 82 мм.

Читать далее: Двухкамерный холодильник какой лучше выбрать и почему обзор типовых функций и характеристик

Решетку можно взять больше, диаметром 100 мм, на ней намечаются отверстия под саморезы. Она прислоняется к разметке, и через нее сверлят монтажные дырки под крепление. Сразу вкручивать саморез в потолок (без предварительно просверленных под него дыр) не рекомендуется: малейшая осечка, он воткнется не там, где нужно. Шляпки саморезов скроет декоративный элемент решетки.

Как возникает проблема воздухообмена

В современных многоэтажных домах на стадии проектирования и строительства закладывают монтаж принудительной вентиляции. Тягу создаёт мощный вентилятор, установленный на техническом этаже или на крыше. Установки дополнительного оборудования в квартирах от жильцов не требуется.

В большинстве же многоквартирных домов проветривание устроено иначе.

Потоки воздуха в вытяжной вентиляции многоквартирного дома

В стенах отделяющих квартиры от подъезда устроена вентиляционная шахта с отверстиями, выходящими в жилые помещения. Поток воздуха для вытягивания запахов и влаги создают разность температур и атмосферного давления на первых этажах и на крыше. Поток воздуха поднимается вверх, засасывая запахи их туалетной комнаты, ванны и кухни. Приток свежего воздуха в квартиру происходит через неплотно подогнанные деревянные рамы окон, форточки, входные двери, а в современных домах через клапаны в пластиковых окнах.

В правильную работу вентиляции вмешивается человеческий фактор:

Засорение или перекрытие вентиляционных каналов во время строительных (ремонтных) работ;
Установка дешёвых пластиковых окон без приточных клапанов;
Монтаж дверей с уплотнителями;
Размещение соседями по подъезду мощных вытяжек, нарушающих баланс потоков воздуха;
Редкие профилактические чистки каналов вентиляционных шахт управляющей компанией.

Результатом недостаточного вентилирования становятся:

Повышенная влажность в помещениях;
Появление и размножение плесени и грибка – причины опасных аллергических заболеваний. Отделка быстро приобретает неприглядный вид;
В тяжёлых случаях появляется обратная тяга, и запахи из шахты поступают в жилое помещение.

Плесень на потолке из-за недостаточной вентиляции

Монтаж вытяжных вентиляторов в ванной комнате — один из способов решить проблему. Часто договориться со всеми соседями и вернуть вентиляции первоначальный вид — задача трудновыполнимая.

Как проверить тягу

Проверить тягу из квартиры можно двумя способами:

Открывают дверь в ванную комнату, а к вентиляционному отверстию подносят зажжённую зажигалку или спичку. Если пламя заметно наклоняется в сторону отверстия — тяга есть.

Проверка тяги зажигалкой

К вентиляционному люку подносят развёрнутую салфетку. Если она притянулась и держится на отверстии — тяга также имеется.
