Интеграция светодиодной люстры с пультом в home assistant

Как привязать пульт к нескольким люстрам

Важно: В редких ситуациях пульт может просто не подойти к люстре. Такой расклад объясняется многими факторами

Следовательно, если вы купили люстру и пульт по отдельности, то обязательно проверьте их совместимость. Если связи не будет, самым простым решением станет замена пульта на более подходящий аналог.

Важно: Если вы только планируете установить люстры с пультом ДУ, то оцените популярные люстры 2023 года. Все представленные в рейтинге модели поддерживают дистанционное управление (по умолчанию или с добавлением контроллера)

Особое внимание рекомендуем обратить на люстры HIPER. Их конструкции наиболее надежны и эстетичны

Использовать настолько качественные люстры для освещения помещений действительно приятно.

Как подключить люстру с пультом управления
После снятия люстры и размещения ее на столе нужно к выводам L и N клеммной колодки подключить электрический шнур с вилкой. Далее соблюдая технику безопасности, вставить вилку в розетку и попробовать включить люстру с помощью пульта кнопкой ON.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Контакты на люстре Перед снятием люстры следует проверить, насколько надежно подключены в клеммной колодке ее провода к проводам, выходящим из потолка. Спрашивайте, я на связи!

Преимущества дистанционного управления

Преимущества пульта для управления освещением комнаты в квартире или доме:

дизайн осветительных приборов позволяет вмонтировать светильники на дистанционном управлении в помещении с любым стилистическим оформлением;
посредством соединения по каналу Wi-Fi и программному обеспечению для смартфона управление может выполняться с мобильного устройства, что открывает дополнительные возможности;
есть дополнительные функции — изменение цвета и яркости освещения, включение музыки, установка таймера;
интенсивность светильников может меняться для всей системы или её отдельных частей или линий освещения;
электроэнергия экономится за счёт включения только при необходимости;
включение света не сопровождается щелчками или другими звуками, возможно из любой точки комнаты, что особенно удобно для семей с маленькими детьми, людьми с ограниченными возможностями и другими жильцами со специальными потребностями.

Устройство люстры с пультом

Самый главный вопрос – для чего люстре пульт, если есть выключатель? И нужен ли выключатель вообще, если есть пульт? В данной части статьи отвечу на эти вопросы.

Пульт нужен, чтобы переключать дистанционно различные режимы работы люстры. Как правило, в люстре, которая управляется с пульта, есть несколько световых групп – 2 или 3 группы светодиодного освещения, для создания различных световых эффектов, и 1 или 2 группы галогеновых лампочек, собственно для освещения.

Каждая группа питается через свой блок питания (адаптер, или электронный трансформатор), за исключением тех редких случаев, когда используются лампочки на 220В.

На фото обозначены устройства, из которых состоит схема люстры:

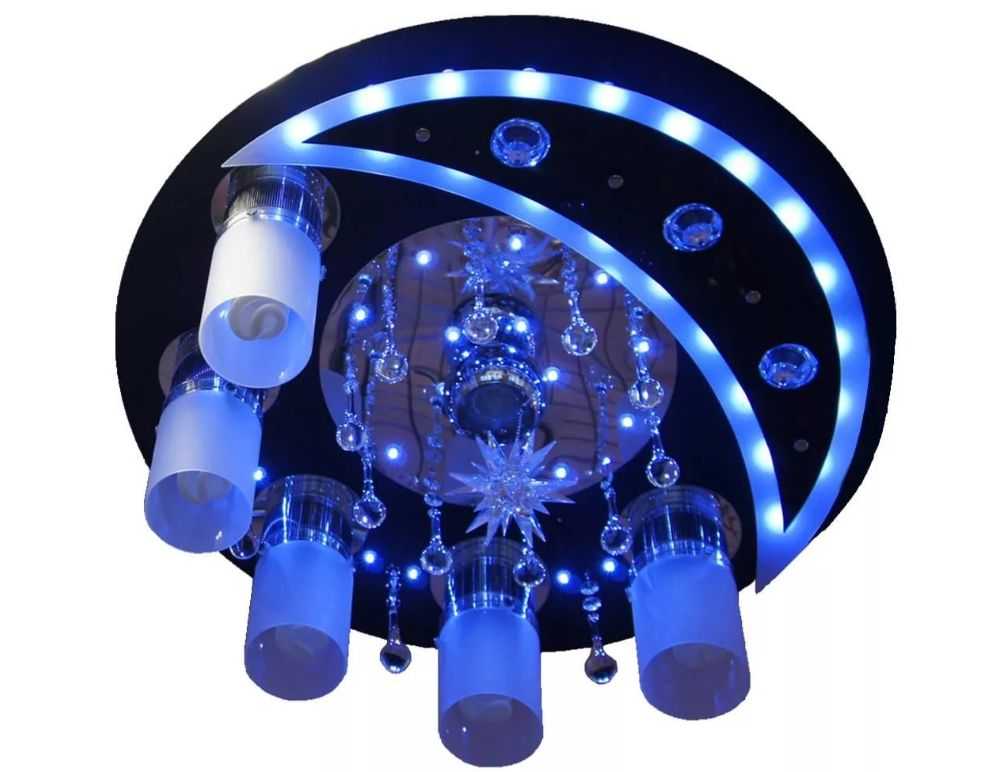

Как устроена светодиодная люстра

Управление в пульта осуществляется по радиоканалу. Это означает, что вовсе не обязательно направлять пульт прямо на люстру, как мы это делаем при управлении телевизором. Радиоканал состоит из приемника (контроллера) и передатчика (пульта дистанционного управления).

Дальность действия такого пульта может быть разной, всё зависит от потребностей клиента. Например, для небольшой люстры в стандартной квартире подойдёт пульт управления с дальностью до 10м, а для люстр, применяемых в общественных местах, используются пульты с дальностью 100м.

Пульт всегда используется в паре с приемником, они настроены на одну частоту. И продаются они одним комплектом. Приемник дает питание на контроллер, который и создает световые и цветовые эффекты, выдавая различные сигналы на светодиоды. Светодиоды, как правило, применяются разных цветов, и вкупе с блестяшками и стекляшками (или даже хрусталём) создают весьма красивые световые и цветовые эффекты.

Как правило, приемник и контроллер находятся в одном корпусе и могут называться дистанционным выключателем, беспроводным пультом управления, и т.п.

Минимальное количество групп такого выключателя – одна, чаще встречаются двух- или трехканальные. Больше трёх каналов я не встречал.

Эффекты переключаются нажатием кнопок на пульте.

А как же выключатель? Во первых, он нужен для своего основного дела – выключать люстру. Иначе говоря, через него на люстру подается питание, и иногда гораздо удобнее выключить люстру выключателем, чем с пульта, который ещё надо найти и взять в руки.

Кроме того, контроллеры делают так, что при каждом включении (подаче питания) включается новый световой эффект. Так что, выключатель – это ещё и переключатель световых режимов. И в принципе, даже если пульт потерян или “сели” батарейки, люстрой можно управлять вполне сносно.

Кроме контроллера с приемником, в корпусе люстры располагаются электронные трансформаторы и блоки питания для светодиодных и галогенных ламп.

Всё будет показано ниже, на фото.

Хватит теории, переходим к практике.

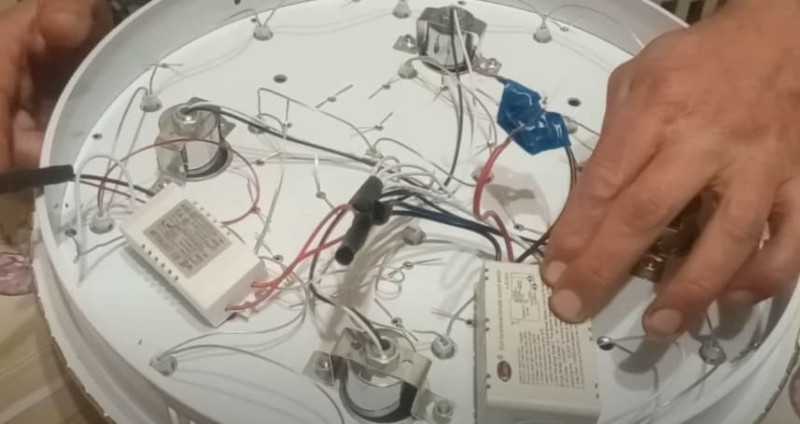

Внутренности и принцип работы люстры с ПДУ

Прежде чем начать ремонт неисправной люстры ознакомьтесь с ее конструкцией, включающей в себя три группы электроники:

Светодиодный светильник (подсветка);
Галогенный светильник (главное и дополнительное освещение, иногда тоже светодиодное);
Реле с приемником сигнала, подаваемого пультом.

В светодиодном светильнике содержатся десятки маленьких диодных разноцветных лампочек, которые служат для переключения режимов подсветки. Они получают электроэнергию из конденсатора, входящего в состав светодиодной конструкции. Он также понижает уровень напряжения до значения, необходимого для работы диодам. Лампочки включаются в цепь последовательно, оттого при поломке одной из них тут же гаснут остальные. Поиск перегоревшего диода затруднителен, легче заменить все.

Галогенный блок питается от нескольких трансформаторов, которые изменяют подаваемое напряжение импульсно. Если галогенки перестали гореть, то причины может быть две: неисправность лампочек или поломка в одном, либо нескольких трансформаторах.

Реле, принимаемое и обрабатываемое радиосигнал, включает в себя несколько электромагнитных реле, коммутирующих ток определенных значений мощности. Оно питается от гасящего конденсатора. Получаемые излишки электроэнергии уходят в конденсатор, играющий роль балласта. Чем больше часов прогорела люстра, тем выше риск того, что реле открепится от платы. Место их соединения является самым слабым в конструкции.

Для каждой люстры нужен пульт, в котором обычно всего 4 кнопки. Электронная схема его немудрена и очень надежна. Поэтому, если люстра не включается с пульта, но исправно работает, если подавать команды с помощью выключателя, просто замените батарейки.

Подготовка: прозвонка и определение фаз на потолке

Что следует знать при выполнении монтажа: правила техники безопасности

Приступая к подобной работе, следует помнить о правилах техники безопасности при ее производстве. Подключение светодиодной люстры к сети начинается с полного обесточивания линии, на которую подключено помещение. Для этого необходимо отключить автомат, идущий на нее. Не стоит надеяться на то, что для снятия напряжения достаточно нажать клавишу размыкателя. Ведь неизвестно, какой «специалист» выполнял монтаж. Вполне возможно, что выключатель размыкает не фазный, а нулевой проводник.

Далее провода, выходящие из потолка, зачищаются и разводятся в разные стороны для исключения замыкания. Теперь можно подать напряжение и найти фазный провод (если выключатель двухклавишный, их будет 2) и отметить его. После этого снова отключается напряжение, производится контрольная проверка его снятия индикатором. Только после производства всех перечисленных действий можно приступить к подключению светодиодной люстры.

Ремонт люстры с пультом своими руками

После того как были обнаружены неисправности, необходимо принять меры по их устранению. В качестве примера рекомендуется рассмотреть наиболее часто встречающиеся поломки и способы их устранения.

Не загорается светодиодная подсветка, попытки включить ее всеми способами оказались безуспешными. В этом случае необходим ремонт светодиодных люстр с пультом, в первую очередь проверяется балластный конденсатор. Выходящий из него проводник зачищается и подключается к мультиметру, выставленному в режим измерения напряжения. Если прибор указывает на нормальное напряжение, значит неисправна последовательная цепь лампочек. В случае незначительного напряжения или его полного отсутствия, нужно произвести замену конденсатора.
Одна или несколько галогенных ламп не включаются, ни с помощью пульта, ни с помощью обычного выключателя. Здесь также потребуется ремонт галогеновых люстр с пультом, где большое значение имеет количество неисправных элементов. Если сгорела одна лампочка, то вполне возможно, что она просто перегорела и ее нужно заменить новой. Если же перегорели сразу все, то наиболее вероятной причиной может стать электронный трансформатор. В этом случае выполняется такая же операция, как и при проверке балластного конденсатора. При замене трансформатора следует пользоваться чистыми перчатками.
Светодиоды и галогенные лампы не реагируют на сигналы пульта дистанционного управления и включаются только с помощью настенного выключателя. Перед тем как выполнять ремонт китайской люстр ы с пультом своими руками, нужно в первую очередь проверить работоспособность батареек или аккумуляторов. Если их замена не дала положительного результата, нужно раскрыть корпус пульта и протереть плату обезжиривающими средствами. Отсоединенный транзистор или шифратор нужно припаять на свое место.
Люстр а вообще не включается. Обычно причиной такой неисправности является реле управления. Проверка его работоспособности так же выполняется с помощью мультиметра, к которому подключается зачищенный провод реле. Если установлена неисправность детали, то взамен ее устанавливается новая.

В процессе решения вопроса, как отремонтировать люстр у с пультом управления, следует не забывать о повышенной осторожности. Это связано с подачей напряжения на оголенные провода

Невнимательность и несоблюдение правил электробезопасности могут привести к электротравме и более серьезным негативным последствиям.

ДУ (дистанционное управление) люстрой более удобное, чем с выключателя. Но есть и недостаток – возможность забыть местоположение ПДУ (пульта дистанционного управление). С выключателем на стене подобное не случается. Поэтому при переходе на дистанционное радиоуправление не стоит от него отказываться.

Можно купить подвесные осветительные приборы нескольких типов:

со светодиодами;
с галогенными лампами;
с обычными лампочками накаливания;
комбинированные.

Светодиоды могут быть в виде отдельных элементов или гирлянд, позволяющих создавать спецэффекты. Они подключаются через конденсатор. Чтобы подключить галогеновые лампочки, требуются трансформаторы, преобразующие напряжение.

Самые сложные комбинированные модели осветительных приборов, определить, почему они не включаются, труднее.

Как правильно собрать люстру

После вскрытия упаковочной коробки проверяют комплектность поставки. Должны быть:

светодиодные светильники.
галогеновые светильники
блок питания.
пульт управления.

Казалось бы, что нет ничего сложного в том, чтобы собрать и подключить ее к электрической сети. На самом деле оно так и есть, но много времени уходит на распаковку и подготовку к сборке всех ее комплектующих изделий. Когда все распаковано и подготовлено к монтажу, можно смело начинать работу.

В корпусе люстры, который будет закреплен на потолке, устанавливают контроллер и блок питания. Их необходимо ограничить в свободе перемещения, то есть необходимо тщательно закрепить в корпусе с помощью двухстороннего скотча.

Технические характеристики светодиодных люстр для дома

В последнее время потолочные светодиодные люстры с пультом для дома нашли обширное применение в качестве источников искусственной освещенности. В течение последних лет за счет постоянного развития технологий удалось существенно уменьшить стоимость светодиодов и продукции, где они используются.

Теперь такие источники света являются оптимальным решением для создания освещения за счет повышенной экономичности и продолжительного срока эксплуатации. Светодиодные люстры различаются габаритами и видом цоколя, температурой свечения и рабочим напряжением, которое может составлять от двенадцати до 220 вольт. Ниже мы подробнее коснемся технических характеристик.

Круглая

Мощность

Мощность светодиодного оборудования указывается таким же образом, как и у стандартных – в ваттах, однако здесь число намного меньше. Суть в том, что такие устройства функционируют на гораздо меньшем напряжении, потому потребляют существенно меньше мощности. При этом световой поток не уступает стандартным лампам.

Как понять, прибор какой мощности сравним с классическими светильниками? Изготовители уверяют, что получить эквивалентную мощность LED-люстры можно, если умножить указанное число на десять. Таким образом, четырехваттная светодиодная лампочка идентична в плане мощности сорокаваттной стандартной лампе накаливания. На самом же деле умножать нужно в пять или шесть раз. Ниже приведена таблица соответствия мощности лампочек накаливания, люминесцентных источников света и светодиодных люстр:

Лампа накаливания	Люминесцентная лампа	Светодиодная лампа
20 Ватт	5-7 Ватт	2-3 Ватт
40 Ватт	10-13 Ватт	4-6 Ватт
60 Ватт	15-16 Ватт	7-10 Ватт
75 Ватт	18-20 Ватт	10-12 Ватт
100 Ватт	25-30 Ватт	12-16 Ватт
150 Ватт	40-50 Ватт	17-20 Ватт
200 Ватт	60-80 Ватт	20-30 Ватт

Количество ламп

Количество лампочек в светодиодных потолочных люстрах для дома может быть совершенно разным. Все зависит от того, какие задачи ставятся перед подобным осветительным оборудованием:

для спальни оптимальным вариантом станет мягкое рассеянное освещение либо направленный свет;
для гостиной в качестве дополнения к общей освещенности можно обозначить элементы интерьера и украсить помещение посредством торшера, бра и настольной лампы;

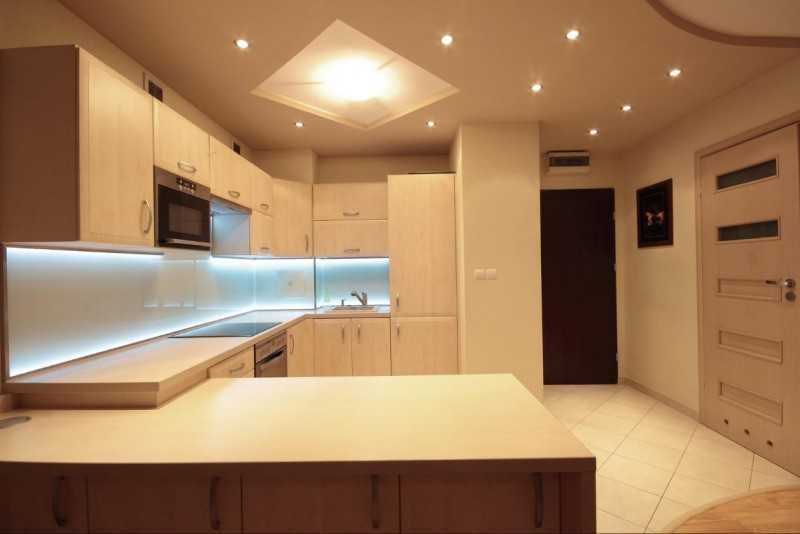

для кухонного пространства можно создать дополнительное освещение рабочей зоны.

В городской квартире

В зависимости от поставленных целей можно подобрать от одного до нескольких светильников.

Площадь освещения

Важным показателем при выборе светодиодных люстр является площадь освещения. Поэтому, решив заказать такое оборудование, необходимо учесть форму помещения. В квадратной комнате распространение света осуществляется равномерно, тогда как в прямоугольном помещении необходимо изделие немного большей мощности или монтаж вспомогательных источников света. В частности, несколько интерьерных настольных ламп либо торшер напольного типа способны взять на себя функции второстепенной техники там, где недостаточно света, создаваемого главным источником освещения. Потолочные светодиодные люстры с пультом управления следует выбирать не только по размеру, но и по площади, которую они способны освещать.

Тип освещения	Варианты комнат	Количество света (Вт на кв м)
Спокойный, приглушенный	Спальня	до 12 Вт на кв м
Помещения со средним уровнем света	Туалет, ванная, кухня, детская	до 18 Вт на кв м
Помещение с яркой освещенностью	Гостиная, рабочий кабинет	20 Вт на кв м

Габариты

Здесь действует тривиальное правило – чем выше необходима яркость свечения, тем больша должна быть форма светильника. Менее мощная люстра имеет пропорционально меньшие размеры.

Собравшись приобрести такое осветительное оборудование, следует оценить его габариты, поскольку от них напрямую зависит то, насколько мощный и качественный источник освещения вы приобретете. Отметим, что традиционно размеры такой светотехники меньше, нежели ламп накаливания и энергосберегающих лампочек, благодаря чему можно эффектно украсить ею интерьер.

Современное изделие

Монтажные работы

Перед началом монтажа необходимо разобраться с проводами, выходящими из потолка. Обычно выходит три провода, два из которых являются фазными, а один нулевым. Таким образом, управление люстрой может осуществляться с помощью двухклавишного выключателя. После решения вопроса как сделать люстру с пультом своими руками, ее необходимо закрепить.

Для крепления всей конструкции вместо традиционного крючка используется специальная крепежная планка. При наличии натяжных потолков крепление выполняется с помощью закладного бруска, закрепленного на основном потолке. Для подключения проводов используются клеммы Ваго. Проводники соединяются между собой соответствующими цветами. Если цвета не совпадают, принадлежность проводов определяется индикаторной отверткой или мультиметром.

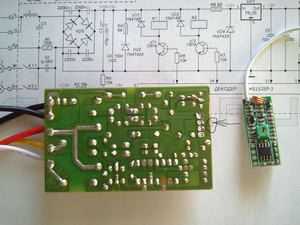

Схема контроллера светодиодной люстры

Напоминаю, что этот дистанционный радиоуправляемый выключатель (блок управления) можно применять не только в люстрах, но и в других электронных устройствах. Можно коммутировать любое напряжение (в разумных пределах, при небольшой доработке печатной платы), и любые токи (ток ограничен током реле, но можно поставить дополнительные контакторы).

Схема контроллера приведена ниже:

Схема контроллера для люстры с пультом управления Sneha B-827

Схема взята мной с сайта www.tokes.ru, спасибо!

Имея эту схему, можно смело браться за ремонт контроллера, и шансы на успех довольно высоки.

Для подробного рассмотрения схемы я её увеличил, и разбил на 6 условных частей:

Схема контроллера светодиодной люстры, разбитая на части для легкого понимания

Рассмотрим каждую часть по отдельности.

Силовое питания и коммутация

В эту часть схемы входят входные и выходные цепи, и контакты реле, через которые питается нагрузка.

Катушки реле входят в 3-ю часть схемы.

Ноль и фаза поступают дальше.

Схема питания 220 – 12 В

На эту часть приходит напряжение 220В, ноль и фаза. Ноль проходит на диодный мост через дроссель, который в некоторой степени устраняет высокочастотную помеху по питанию, которая может приводить к сбоям. Для этой же цели служит конденсатор С1.

Фаза на диодный мост приходит через гасящий конденсатор С2, который для безопасной работы зашунтирован резистором R1.

Каждый диод диодного моста также зашунтирован конденсатором, для минимизации высокочастотной составляющей питающего напряжения.

Выход диодного моста нагружен на конденсаторы фильтра С3 и С4, которые служат для фильтрации низкочастотной и высокочастотной составляющих выходного напряжения моста. Напряжение стабилизируется цепочкой из последовательно соединенных стабилитрона VD2 на 12В и ограничительного резистора R4.

В результате в точке А образуется напряжение постоянного тока 12,5-15В по отношению к нулевому проводу (минус диодного моста).

Ключевые транзисторы

Ключевые транзисторы – это по сути усилители дискретного сигнала, который поступает с декодера. Они включены по классической схеме.

Схема питания 12 – 5 В

Далее напряжение 12В поступает на схему стабилизации питания +5В. Напряжение на входе этого стабилизатора понижается и стабилизируется цепочкой из резистора R6 и стабилитрона VD4 на 12В и подается на интегральный стабилизатор 78L05. Далее, стабилизированное напряжение +5В дополнительно фильтруется конденсаторами С5 и С6, поскольку нужно особое качество постоянного напряжения.

Радиомодуль

Напряжение питания +5В поступает на питание радиомодуля. Назначение радиомодуля – принять из радиоэфира сигнал от пульта управления, и выдать его в таком виде, чтобы его мог раскодировать декодер.

Декодер радиосигнала

Декодер получает сигнал на частотах, каждая из которых соответствует заранее обозначенному сигналу. Что творится в декодере – секрет фирмы, даташит на микросхему HS153SP-J найти не удалось.

“Продукт жизнедеятельности” декодера радиосигнала – дискретные напряжения порядка +5В, которые открывают ключевые транзисторы.

Кому будут интересны аспекты работы схемы, о которых я не сказал, либо есть чем меня дополнить и попрекнуть – пишите в комментарии!

Типичные неисправности блока управления (контроллера) люстры

Следует помнить, что чаще всего в любых электронных устройствах проблемы возникают с подключением или с питанием.

В схеме контроллера ремонт может идти по таким пунктам:

Проверка наличия входного напряжения 220В.
Проверка напряжения холостого хода 12…15В на выходе диодного моста. Если этого напряжения нет, проверить ограничительный конденсатор, диодный мост, конденсаторы фильтра, стабилитрон. Для исключения влияния последующих частей схемы отключить нагрузку схемы питания, перерезав дорожку на плате.
Проверить напряжение на входе и выходе стабилизатора +5В.
Проверить работу декодера. При наличии сигналов с пульта на выходах декодера и соответствующих базах транзисторов будет появляться напряжение.
Проверить ключевые транзисторы. При их открытии должны включаться реле.
При включении реле фаза должна появляться на соответствующих выходах контроллера.

Люстра с пультом управления: определение, классификация и нюансы выбора

Люстра с пультом управления – это потолочный осветительный прибор, выполняющий функции обычной люстры, но поддерживающий опцию удаленного управления посредством применения специального пульта. Такая люстра может быть установлена в любом помещении, однако чаще всего ее приобретают для монтажа в залах, гостиных, спальнях и детских комнатах.

Главное достоинство люстр с пультом управления – удобство контроля показателей освещения, в том числе простая настройка параметров под определенные события или настроение. Недостаток – цена. Она заметно выше, чем у светильников без пульта. Однако такой расклад объясняется сложностью конструкции люстры с пультом ДУ.

Люстры потолочные с пультом управления классифицируют по нескольким признакам:

Количество источников света. Первый вариант – только один источник освещения. Это может быть одна лампа или группа ламп, работающих синхронно. Второй вариант – наличие двух и более источников. Речь о люстрах с обособленными рожками и ярусами. Сюда же относится популярное решение с основным освещением и вспомогательной подсветкой. Во всех этих случаях источники можно включать как по отдельности, так и вместе – на усмотрение владельца светильника.
Тип источников света. По этому параметру потолочные люстры с пультом управления делятся на два вида. Первый – светодиодные, второй – комбинированные (помимо светодиодов присутствуют галогенные лампы). Справедливости ради отметим, что смешанные люстры встречаются довольно редко. Светодиодное освещение намного эффективнее, а потому популярнее.
Функционал. Здесь четкого разделения нет. Только указание опций, поддерживаемых конкретной люстрой с пультом управления. Возможные функции таковы: включение и выключение, изменение яркости и цветовой температуры, использование возможностей таймера. Наличие каждой функции нужно уточнять индивидуально.

Дополнительно потолочные люстры с пультом управления делят на группы по особенностям конструкции источников освещения. Для одних люстр нужно покупать светодиодные лампочки, в других – светодиоды уже являются элементом конструкции. Во втором случае изделия можно условно назвать одноразовыми, однако ресурс установленных светодиодов составляет 20-36 тысяч часов, поэтому менять упомянутые люстры приходится нечасто (в среднем раз в 7-12 лет). Посмотреть на варианты исполнения обоих типов изделий можно в недавно опубликованном рейтинге люстр 2020 года.

При выборе люстры с пультом управления желательно учесть вышеприведенные нюансы (определиться с количеством, типом и особенностями источников освещения) и лишь затем подбирать оптимальную модель изделия с учетом дизайна и технических характеристик. В качестве подсказки можно использовать статью «Как выбрать люстру HIPER». Приведенная инструкция актуальна для всех люстр – независимо от их типов и производителей.

Меры предосторожности

Светильники 10 причин: почему постоянно перегорают лампочки в люстре

50926.06.2022

Выполнять работы можно только после отключения опасного для жизни напряжения в электрощитке.
Следует использовать диэлектрические резиновые перчатки.
Для работ на высоте нужно брать стремянку, а не табурет.
Перед началом монтажа надо изучить схему. Обозначения проводов и контактов нужно понимать хотя бы на базовом уровне. Также человек должен разбираться, какая из жил электрического провода считается нулем.
Завершив ремонт, надо еще раз проверить надежность соединений. Это поможет избежать короткого замыкания в электросети.

Перед началом ремонтных работ обязательно нужно отключить напряжение в электрощитке
