Крутая цветомузыка своими руками

Цветомузыка своими руками: схема

Для начала необходимо продеть в отверстие аудиошнур. Теперь его следует соединить с транзистором. После этого к плюсу батарейки или же адаптера необходимо последовательно присоединить все светодиоды. После этого все детали должны быть собраны в одном корпусе. Адаптер должен быть присоединен к транзистору через «минус». Это главное правило. Последовательная цепь светодиодов должна быть присоединена к транзистору.

Особое внимание следует уделить аудиопроводу. Его можно взять от старых наушников

Под оплеткой располагается три жилы. Это один общий провод и несколько проводов для правого и левого каналов. Чтобы собрать схему, понадобится всего два. Обычно это общий и один для каналов. Третий провод остается незадействованным. К транзистору обычно подключают обе жилы. А вот адаптер — именно к задействованному канальному проводу. Вот и все, светодиодная цветомузыка, своими руками созданная, готова.

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

НАСТРОЙКА ОПОРНОГО НАПРЯЖЕНИЯ. Потенциометр настройки опорного напряжения настраивается “методом тыка” пока не заработает (у меня стоит в середине). Подстройка нужна при смене источника аудио или изменении его потенциальной громкости.

• Если во время работы в режиме VU метра (первые два режима) шкала всё время горит – слишком низкое опорное напряжение, Ардуино получает слишком высокий сигнал
• Если не горит – опорное слишком высокое, системе не удаётся распознать изменение громкости с достаточной для работы точностью

МОЖНО СОБРАТЬ СХЕМУ БЕЗ ПОТЕНЦИОМЕТРА! Для этого параметру POTENT (в скетче в блоке настроек в настройках сигнала) присваиваем 0. Будет задействован внутренний опорный источник опорного напряжения 1.1 Вольт. Но он будет работать не с любой громкостью! Для корректной работы системы нужно будет подобрать громкость входящего аудио сигнала так, чтобы всё было красиво, используя предыдущие два пункта по настройке.

НАСТРОЙКА НИЖНЕГО ПОРОГА ШУМОВ является очень важной, в идеале выполняется 1 раз для любого нового источника звука или смены громкости старого. Есть 3 варианта настройки:

• Ручная: выключаем AUTO_LOW_PASS и EEPROM_LOW_PASS (ставим около них 0), настраиваем значения LOW_PASS и SPEKTR_LOW_PASS вручную, методом тыка
• Автонастройка при каждом запуске: включаем AUTO_LOW_PASS, выключаем EEPROM_LOW_PASS . При подаче питания музыка должна стоять на паузе! Калибровка происходит буквально за 1 секунду.
• По кнопке: при удерживании кнопки 1 секунду настраивается нижний порог шума (музыку на паузу!)
• Из памяти ( ЛУЧШИЙ ВАРИАНТ ): выключаем AUTO_LOW_PASS и включаем EEPROM_LOW_PASS

• Включаем систему, источник звука подключен проводом
• Ставим музыку на паузу
• Удерживаем кнопку 1 секунду (либо кликаем кнопку 0 (ноль) на ИК пульте
• Загорится светодиод на плате Arduino, погаснет через

1.5 секунды

Значения шумов будут записаны в память и будут САМИ загружаться при последующем запуске!

Решил выложить эту запись в блог, может кому интересно будет.

Вот сделал цветомузыку в авто для одного человека. 4 цвета + фоновый канал. Собрал всё в корпусе на самодельной плате вот по этой схеме:

Также есть вариант для RGB ленты:

Схему нашёл на YouTube у пользователя: TomAs409998. Он её переделал под светодиоды.

Собирал на транзисторах КТ805. Поставил предусилитель на TDA2003, чтоб яркость моргания не зависела от громкости музыки от которой идёт сигнал. Брать сигнал можно как от динамика, так и от выхода на колонки (допустим от компьютера).

В качестве источника света использовал светодиодную ленту по 0,5 м каждого цвета и 0,2 м белой:

Видео работы цветомузыки:

Детали.

Переменный резистор R3 и подстроечные резисторы R7, R10, R14, R18 любого типа, лишь бы подходили под размер печатной платы. В авторском варианте конструкции использовался отечественный переменный резистор типа СП3-4ВМ, подстроечные резисторы импортного производства.

Подробнее о резисторах можно почитать здесь и здесь.

Постоянные конденсаторы могут быть любого типа, и рассчитаны на рабочее напряжение не ниже 16 В. При возникновении трудности с приобретением конденсатора С7 емкостью 0,3 мкФ его можно составить из двух соединенных параллельно емкостью 0,22 мкФ и 0,1 мкФ.

Оксидные конденсаторы С1 и С6 должны иметь рабочее напряжение не ниже 10 В, конденсатор С9 не ниже 16 В, а конденсатор С8 не ниже 25 В.

Оксидные конденсаторы С1, С6, С8 и С9 имеют полярность, поэтому при монтаже на макетную или печатную плату это необходимо учитывать: у конденсаторов Советского производства на корпусе обозначают положительный вывод, у современных отечественных и импортных конденсаторов обозначают отрицательный вывод.

Диоды VD1 – VD4 любые из серии Д9. На корпусе диода со стороны анода наносится цветная полоска, определяющая букву диода.

В качестве выпрямителя, собранного на диодах VD5 – VD8, используется готовый миниатюрный диодный мост, рассчитанный на напряжение 50В и ток не менее 200 mA.

Если вместо готового моста использовать выпрямительные диоды, придется немного подкорректировать печатную плату, или диодный мост вообще вынести за пределы основной платы приставки и собрать на отдельной небольшой плате.

Для самостоятельной сборки моста диоды берутся с теми же параметрами, что и заводской мост. Также подойдут любые выпрямительные диоды из серии КД105, КД106, КД208, КД209, КД221, Д229, КД204, КД205, 1N4001 – 1N4007. Если использовать диоды из серии КД209 или 1N4001 – 1N4007, то мост можно собрать прямо со стороны печатного монтажа непосредственно на контактных площадках платы.

Транзисторы VT1 и VT2 из серии КТ361 с любым буквенным индексом.

Транзисторы VT3, VT4, VT5, VT6 из серии КТ502 с любым буквенным индексом.

Стабилизатор напряжения типа КРЕН5А с любым буквенным индексом (импортный аналог 7805). Если использовать девятивольтовые КРЕН8А или КРЕН8Г (импортный аналог 7809), то резистор R22 не ставится. Вместо резистора на плате устанавливается перемычка, которая соединит средний вывод микросхемы с минусовой шиной, или при изготовлении платы этот резистор вообще не предусматривается.

Для соединения приставки с источником звукового сигнала применен разъем типа «джек» на три контакта. Кабель взят от компьютерной мыши.

Трансформатор питания – готовый или самодельный мощностью не менее 5 Вт с напряжением на вторичной обмотке 12 – 15 В при токе нагрузки 200 mA.

В дополнение к статье посмотрите первую часть видеоролика, где показывается начальный этап сборки цветомузыкальной приставки

На этом первая часть заканчивается.Если Вы соблазнились сделать цветомузыку на светодиодах, тогда подбирайте детали и обязательно проверьте исправность диодов и транзисторов, например, мультиметром. А во второй части произведем окончательную сборку и настройку цветомузыкальной приставки.Удачи!

Литература:1. И. Андрианов «Приставки к радиоприемным устройствам».2. Радио 1990 №8, Б. Сергеев «Простые цветомузыкальные приставки».3. Руководство по эксплуатации радиоконструктора «Старт».

Цветомузыка из оргстекла

Можно сделать цветомузыку в автомобиль и из оргстекла. Для этого понадобятся следующие материалы:

• Адаптер на 12 В или батарейка;
• Кабель от наушников;
• Транзистор, наподобии КТ817;
• Светодиоды 5 мм разного цвета;
• Оргстекло;
• Мелкая шкурка;
• Провод электрический;
• Клеящий термопистолет.

Делаем, в первую очередь, короб. Размечаем на бумаге его схему;

Схема пластинок из оргстекла

• Переносим рисунок на оргстекло и вырезаем все детали;
• Сверлим в одной из пластин 2 отверстия (одно из них будет предназначаться для кабеля наушников, а другое – для питания);
• Матируем оргстекло, используя мелкую шкурку;
• Таким же способом матируем линзы светодиодов;
• Собираем корпус, используя клеящий термопистолет;
• Собираем схему, подобную этой;

Цветомузыка из оргстекла

• Кабель от наушников продеваем в отверстие на задней стенке короба;
• Штекер питания вдеваем тоже и фиксируем с помощью клеящего термопистолета.

Можно будет сделать таких коробов неограниченное количество, куда будут установлены светодиоды различных цветов: красный, зеленый, синий. Все эти короба можно поставить по всей окружности потолка салона или в другое место. Будет очень красиво и лампочки начнут мигать в такт музыке.

Цветомузыка на заднее стекло

В процессе создания и подключения цветомузыки из гирлянд или другого материала будет полезно посмотреть видео обзор о том, как это делается

Инструкция, пошаговые фото, схемы – все это очень важно во время работ своими руками. Таким образом, цена качественной и надежно собранной цветомузыки будет минимальной

Покупается только расходный материал.

Доброго времени суток дорогие друзья. До нового года осталось совсем чуть-чуть, поэтому сегодня мы поговорим о чем-то необычном, что можно сделать для своего дома к этому празднику. В этот раз мы модернизируем вашу елочную гирлянду заставим ее моргать не стандартными программами, которые одинаковы почти во всех гирляндах, а совсем другим, не повторяющимся алгоритмом включения лампочек. Это нам удастся сделать благодаря вашему стационарному компьютеру и включенной на нем музыке, то есть гирлянда будет моргать под вашу музыку. Подключешие елочной гирлянды к компьютеру

Для изготовления этакого устройства нам понадобиться пять любых диодов, пять проводов (длина зависит от расстояния от компьютера к месту, где будет висеть гирлянда) и собственно елочная гирлянда.

Раскрутив коробку пульта управления мы увидим печатную плату гирлянды, которую вы будете модернизировать. А модернизируется она очень просто, для начала, чем нибудь острым прорезаем дорожки, так как показано на картинке красной линией, этим обрывом мы отсоединим тиристоры от стандартной схемы управления гирляндой. Затем впаиваем диоды, так как показано на картинке. В принципе можно и без диодов, он мне кажется, что с ними будет безопаснее. =) И от них отводим провода к компьютеру, первые четыре необходимо включить в любые гнезда под номерами 1-9, 14, 16 и 17. Так как на разных частотах вашей музыки будут активироваться разные выходы LPT порта, то лучше всего подключить к гнездам во всем диапазоне доступных нам, к примеру, 1, 5, 9 и 17. Последний, пятый диод подключаем к любому выводу 18-25, либо корпусу компьютера. Далее скачиваем и запускаем программу SLP, в ней выбираем режим LPT и наслаждаемся своим творением. После запуска программы советую немножко поэкспериментировать с настройками, настроить мигание вашей гирлянды, так как вам больше всего нравиться.

Кстати, таким же способом в свободные гнезда вы можете подключить еще две гирлянды, то есть ваш компьютер будет управлять сразу тремя елочными гирляндами. Но для такого подключения обязательно нужно делать опторазвязку lpt порта и гирлянды. =)

Скачать программу SLP можно —> ТУТ

3 комментария к “Модернизация елочной гирлянды. Цветомузыка из гирлянды”

Можно и к усилителю. Предлагаю подключить по входу усилителя (выход от ПК). Сначачала каналы надо сумировать, потом частотные фильтра, потом усилить немножко, ну и диоды, а дальше как пишет автор, на вход теристоров стандартной китайской гирлянды. Ну и подстроечный резистор после суматора (что бы подстроить уровень). В результате если нне дергать громкость на компе, а регулировать громкость только усилком — все будет ок!

Цветомузыка из оргстекла

Можно сделать цветомузыку в автомобиль и из оргстекла.Для этого понадобятся следующие материалы:

• Адаптер на 12 В или батарейка;

• Кабель от наушников;

• Транзистор, наподобии КТ817;

• Светодиоды 5 мм разного цвета;

• Оргстекло;

• Мелкая шкурка;

• Провод электрический;

• Клеящий термопистолет.


Приступим:

Делаем, в первую очередь, короб. Размечаем на бумаге его схему;

Цветомузыка из оргстекла

• Кабель от наушников продеваем в отверстие на задней стенке короба;
• Штекер питания вдеваем тоже и фиксируем с помощью клеящего термопистолета.


Можно будет сделать таких коробов неограниченное количество, куда будут установлены светодиоды различных цветов: красный, зеленый, синий. Все эти короба можно поставить по всей окружности потолка салона или в другое место. Будет очень красиво и лампочки начнут мигать в такт музыке.

В процессе создания и подключения цветомузыки из гирлянд или другого материала будет полезно посмотреть видео обзор о том, как это делается

Инструкция, пошаговые фото, схемы – все это очень важно во время работ своими руками. Таким образом, цена качественной и надежно собранной цветомузыки будет минимальной

Покупается только расходный материал.

Это простейшая светомузыка имеет всего один элемент. Да, абсолютно один и ничего кроме: ни резисторов, ни транзисторов… Собрать такую светомузыкальную установку вполне реально за 30 минут. Все что вам понадобится это одно твердотельное реле.Твердотельное реле появились на рынке относительно недавно и уже уверенно завоевали рынок радиоэлектроники. Оно и понятно, приведу основные плюсы.

• — Быстродействие.
• — Гальваническая развязка по напряжению.
• — Бесшумное, по сравнению с обычным реле.
• — Детектор перехода через ноль.

Цветомузыка на светодиодах и их Преимущества.

Нынешний рынок электронных товаров предлагает большое количество светодиодной продукции, которое поражает световыми эффектами, возможными при работе с диодами. Благодаря LED-устройствам можно сделать точечное освещение, также несложной задачей будет воспроизвести мигающую, размытую и другие виды цветомузыки.

От обычных лампочек диоды отличаются целым перечнем положительных моментов. Основные плюсы светодиодных полосок:

• широкий выбор цветового спектра;
• насыщенное свечение;
• множество разновидностей: линейки, модули, встроенные светильники, RGB-ленты;
• быстрое реагирование на команды;
• экономия энергии;
• продолжительный срок службы;
• отсутствие нагревания лампочек.

Применение для цветомузыки с RGB лентой найдется в домашних условиях, клубах, кафе, в качестве витрин в магазинах и торговых центрах. В этой статье детально описывается вариант цветомузыки для стандартного декорирования дома.

Цветомузыка с RGB лентой

Данная схема приставки осуществляет работу от 12 вольт и идеально подходит для установки на авто. Такая цветомузыка оптимально совмещает в себе основные функции ранее рассмотренных схем и в состоянии работать, как в режиме светильника, так и цветомузыки. Второй режим достигается за счет особого бесконтактного управления RGB-лентой посредством микрофона. Что касается режима светильника, то он основан на одновременном запуске свечения зеленого, красного и синего светодиода на полную мощность. Выбор режима можно осуществлять посредством специального переключателя, который находится на специальной плате.

Чтобы понять, как осуществляет работу данная приставка, стоит изучить ее последовательность действий. Основным источником сигнала здесь является микрофон, преобразующий колебания звука, исходящей от фонограммы
. Полученный сигнал незначителен, потому требует усиления. Добиться этого можно посредством применения транзистора или специального операционного усилителя. После этого запускается автоматический регулятор уровня АРУ. Он эффективно удерживает колебания звука в разумных пределах и подготавливает его к последующей обработке. Встроенные фильтры разделяют сигнал на три части, каждая из которых работает в одном определенном частотном диапазоне. В завершении потребуется просто усилить предварительно подготовленный сигнал тока. Для этой цели используются специальные транзисторы, которые работают в ключевом режиме.

Сборка цветомузыки

Собрать готовую схему несложно, необходимо лишь точно знать порядок действий. При решении вопроса, как из гирлянды сделать цветомузыку, нужно, прежде всего, продеть аудиошнур в отверстие. Используется только центральный провод и один из каналов.

После этого соединяется и светодиоды. Необходимо внимательно следить за полярностью, чтобы не перепутать выводы. Транзистор включает в себя эмиттер, коллектор и базу. Установленный штекер закрепляется клеящим пистолетом.

После сборки цветомузыки схему нужно проверить на работоспособность. Для этого, штекер подключается к источнику питания. Если все функционирует нормально, значит, сборка выполнена правильно. В конце всех операций остается только закрепить верхнюю крышку короба. Собранная своими рукам цветомузыка будет отличным дополнением не только самой вечеринки, но и всего интерьера помещения.

Цветомузыка на светодиодах своими руками

Эта светомузыкальная установка создаёт зрительный эффект на домашней ёлке или на дискотеке. С первыми аккордами музыки светодиодные гирлянды разгораются разноцветными переливами.

В основе работы схемы лежит принцип частотного разделения звукового сигнала в каналах, разным частотам соответствует свой цвет свечения светодиодов. Для устранения эффекта мерцания и снижения усталости глаз введён канал подсветки, отключение которого происходит при включении в работу канала синего цвета.

Схема устройства состоит из трёх светомузыкальных каналов: низкой — красный, средней — зелёный и высокой частоты — синий. Во входных цепях установлены регуляторы уровня сигнала, от режима установки которого зависит яркость гирлянд.

Уровень входного сигнала может варьироваться от 0,5 до 3 вольт. Дополнительно, для удобства, установлен регулятор уровня входного сигнала.

Пошаговая инструкция по созданию самодельного

Схема светомузыкальной установки на светодиодах:

Снятый с коллектора транзистора VT1 сигнал поступает для распределения на входные регуляторы уровня каналов — резисторы R1. Далее сигнал поступает на фильтры каналов с частотным разделением 50–200 Гц, 250–1000 Гц, 1200–5000 Гц.

После частотного разделения сигналы поступают на вход предварительных усилителей на тиристорах VS1. Резисторы R3 позволяют подогнать чувствительность входных тиристоров в связи с разбросом характеристик.

Усиленный сигнал с нагрузки R5 катода VS1 поступает на управляющий электрод усилителя мощности на тиристорах VS2. Светодиодные гирлянды HL1–HL21 включены попарно в анодную цепь выходного тиристора по десять штук в две параллельные линии. В светодиодные линии также установлены ограничительные резисторы R6, R7 (R17, R18 в подсветке).

Канал подсветки составлен на одном тиристоре VS3 и управляется с анода выходного тиристора синего канала.

Питание предварительного усилителя и выходных каналов раздельное — предварительный усилитель питается от двухполупериодного выпрямителя на диодном мосте VD3 и далее через резистор R16 и диод VD2 в обратном включении.

Диод VD2 предотвращает шунтирование тиристоров каналов постоянным напряжением, сглаженным конденсатором С4. Каналы светомузыкальной установки питаются импульсным напряжением с выпрямителя VD3.

Силовой трансформатор Т1 установлен небольшой мощности (не более 20 ватт) от китайского адаптера. Конечно при возможной замене светодиодной гирлянды на лампочки, мощность трансформатора придётся увеличить раз в пять.

Наладка данной цветомузыки для дома заключается в подборе начальных уровней сигнала на каждом канале. Желательно подать сигнал с генератора, а затем подбором конденсаторов С1, С2 добиться соответствия полосы пропускания каналов.

Список радиоэлементов для 1 канала (красного):

• 21 красный светодиод (HL1–HL21).
• 2 пленочных или керамических конденсатора — С1 0.1 мкФ и С2 0.05 мкФ.
• Резисторы — R2 1 кОм; R4 8.2 кОм; R5 1 кОм; R6, R7 57 Ом.

• Тиристоры и симисторы (TS1, TS2) — КУ102Б (КУ101Б) и КУ102Г (КУ101Г).
• 21 зеленый светодиод (HL1–HL21).
• Переменный резистор (R1) — 10 кОм.
• Подстроечный резистор (R3) — 100 кОм.

• Тиристоры и симисторы (TS1, TS2) — КУ102Б (КУ101Б) и КУ102Г (КУ101Г).
• 21 синий светодиод (HL1–HL21).
• 2 пленочных конденсатора — С1 0.1 мкФ и С2 0.05 мкФ.
• Переменный резистор (R1) — 10 кОм.
• Подстроечный резистор (R3) — 100 кОм.
• Резисторы — R2 1 кОм; R4 8.2 кОм; R5 1 кОм; R6, R7 56 Ом.
• 21 оранжевый светодиод (HL1–HL21).

• Тиристор и симистор (TS3) — КУ102Г (КУ101Г).
• Биполярный транзистор (VT1) — КТ312Б или КТ315.
• 2 диода (VD1, VD2) — КД512А (КД106, КД512Б или другой маломощный).
• Диодный мост (VD3) — КЦ407А.
• Трансформатор (T1) — 12В 1А (можно на 2А и выше).
• Пленочный конденсатор (С3) — 1 мкФ.
• 2 электролитических конденсатора (С4, С5) — 10 мкФ х 16В.
• Переменный резистор (R9) — 10 кОм.
• Подстроечный резистор (R14) — 10 кОм.
• Резисторы — R8 100 кОм; R10 180 кОм; R11 10 кОм; R6, R12 1 кОм; R13 100 Ом; R15 1 кОм; R16 560 Ом; R17, R18 56 Ом.

Наименование	Тип	Замена	Примечание
Транзистор VT1	КТ312Б	КТ315	NPN
Резисторы R1–R18	МЛТ 0,125	С2-29	—
Тиристоры VS1–VS3	КУ101Б	КУ101Г	1 Ампер
Резистор R3	CПО	—	—
Диод VD1, VD2	КД 512Б	КД 106	—
Трансформатор T1	ТПП	ТН	12В 1 Ампер
Резистор R1, R9	СПО	СП-3	—

Следует заметить, что в схеме все три канала имеют одинаковые наименования деталей, так как идентичны, кроме входных фильтров. Количество каналов можно увеличить, выполнив две платы, что даст возможность дополнить цвета.

Схема собрана на печатной плате и установлена с трансформатором в пластмассовом блоке БП-1. Гирлянды располагаются по личному усмотрению, подключаются к схеме устройства тонким многожильным проводом в изоляции диаметром 0.24 мм.

Простая трёхканальная схема

Чтобы получить цветомузыку, лишенную всех перечисленных выше недостатков, стоит использовать специальный трехканальный преобразователь звука. Питается такая схема из светодиодной ленты постоянным напряжением 9 В и в состоянии эффективно засветить по одному или два светодиода в каждом канале. Среди основных конструкционных элементов, которыми характеризуется такая цветомузыкальная схема, можно отметить:

• три независимых усилительных каскада, которые собираются на транзисторах категории КТ315 (КТ3102);
• в нагрузку транзисторов включены светодиоды разного цвета;
• для элемента предварительного усиления может быть использован сетевой небольшой трансформатор понижающего характера.

Входящий сигнал подается на вторичную обмотку трансформатора, который в свою очередь выполняет две основные функции – развязывает на гальваническом уровне два устройства, а также усиливает звук с основного линейного выхода. После этого сигнал поступает на три параллельно расположенные и включенные фильтры, собранные на базе RC-цепей. Они работают на индивидуальной частотной полосе, которая прямо зависит от номинала конденсатора и резистора.

Цветомузыка из светодиодов

Оригинальная схема для изготовления красивой цветомузыки. В данном случае нужен корпус, который делается из оргстекла. Приступим:

• Подбираем две пластины размерами 5х15 см и две пластины квадратные 5х5 см;
• В одной из деталей делается пару отверстий (для питания и наушников);
• Матируем и шкурим все пластины;
• Находим светодиоды, которые тоже матируем для лучшего эффекта;
• Корпус собираем с помощью термопистолета, который идеально подходит для работ с оргстеклом;
• Собираем теперь электрическую схему для цветомузыки по этой схеме:

Как сделать цветомузыку самому

Подключаем провод от наушников с соответствующим разъемом к автомагнитоле и наслаждаемся эффектом.

Корпус из оргстекла можно установить в салоне авто, где угодно. Все будет зависеть от индивидуальных предпочтений, длины провода и т.д. В процессе работ надо обязательно учитывать следующее:

Выходное напряжение адаптера и номинальное напряжение каждого из диодов должно быть взаимосвязано. Другими словами, общее число диодов, задействованных в схеме, должно равняться отношению выходного напряжения адаптера.

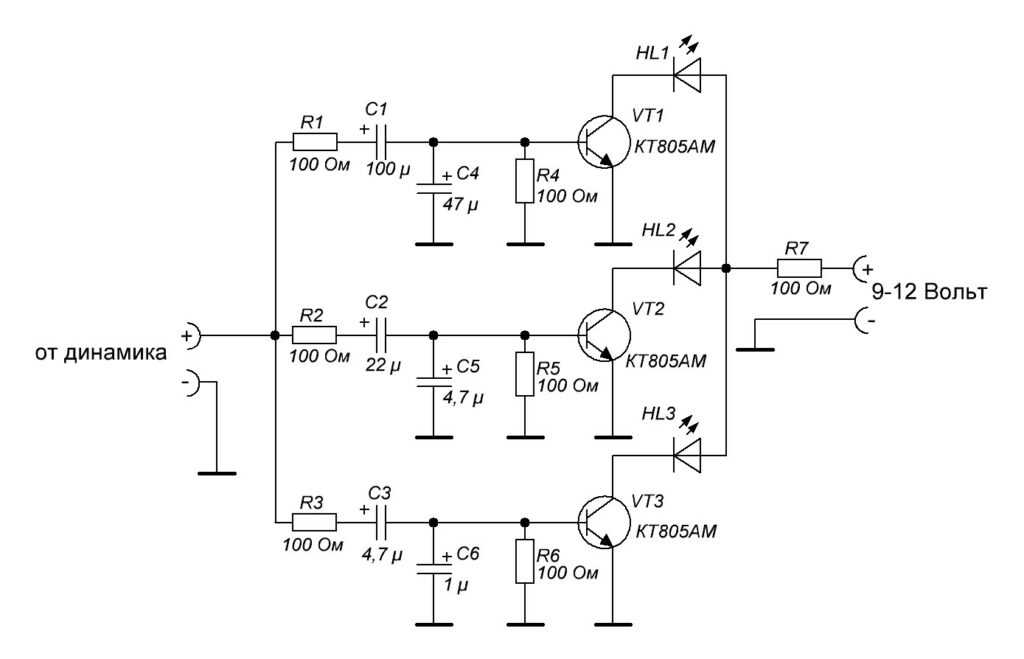

Схема с сигналом от динамика

Самодельные цветомузыкальные установки

Еще одна популярная схема создания цветомузыки. Делаем следующее:

Берем сигнал с динамиков(см.Как выбрать динамики для автомагнитолы своими силами).

УЗП* — Усилитель звуковой платы

• Устраивает переключатель так, чтобы он включал светодиоды по музыке;
• Подбираем сопротивление по схеме ниже, где указан номинал для включения одного диода;

Как сделать цветомузыку в домашних условиях

Популярная разноцветная схема

Другая распространенная схема подразумевает возможность увеличения питания. Особенно это будет актуально в том случае, если используется цепочка из множества светодиодов. Схема такая:

• Частотных фильтров должно быть два. Они на входе пропускают ВЧ и НЧ;
• Сигнал затем поступает на усилительные каскады, после чего же на светодиоды;
• К динамику источника рекомендуется подключать входы 1 и 2.

У данной схемы есть одно преимущество, которого нет ни у одной другой: возможность использования светодиодов любого цвета. Так, при воспроизведении НЧ басов будет мигать красный светодиод, при воспроизведении СЧ и ВЧ – зеленые. Что касается установки яркости, то она регулируется вращалкой громкости звука: чем выше звук, тем ярче свечение.

Приобретение готового ЦМУ

Если нет желания сделать цветомузыку для использования в домашних условиях, можно приобрести ЦМУ, то есть цветомузыкальную установку. Это готовое функциональное решение, в составе которого присутствует контроллер. Он будет обрабатывать звук, преобразуя его в светомузыкальное визуальное представление. В процессе воспроизведения света будет меняться его интенсивность и цветовое решение, создавая тем самым эффект самой настоящей дискотеки. Также в состав устройства ЦМУ входит панель со встроенными диодами.

В основе данных приспособлений может находиться спектральное разложение по частотам, где каждой из них будет соответствовать определенное цветовое решение или предварительно заданные регулировки с самыми разными эффектами и их чередованием. Осуществлять их настройку можно посредством входящего в комплект пульта дистанционного управления.

Заключение

Схем для самостоятельного выполнения установок цветомузыки существует достаточно много. Можно подобрать достаточно простой вариант, где просто будет меняться цвет RGB-ленты, до довольно сложных, которые в процессе работы будут создавать большое количество разнообразных эффектов, переливов и затуханий. В прямой зависимости от навыков можно выбрать и выполнить подходящий вариант. Достаточно немного потрудиться и создать что-то по-настоящему уникальное, это будет светооборудование, радующее переливами самых разных цветовых оттенков. Также не стоит забывать, что всегда есть возможность купить готовое решение цветомузыки и наполнить свой дом цветовыми оттенками и радостью.

Цветомузыка из гирлянды

Цветомузыка из гирлянды добавит хорошего настроения не только дома или в баре, где проводятся вечеринки и дискотеки. Нужна она и автомобилисту, чтобы не заснуть за рулем в многокилометровых пробках, да и просто – мигающая в такт цветомузыка вызывает только восхищение. Из этой статьи вы узнаете, как из гирлянды сделать цветомузыку, не затратив много времени и сил. Если вы автомобилист и решили, что цветомузыка очень нужна в машине, то отбросьте мысль приобрести ее в магазине. Конечно же, найти можно сегодня все, но зачем лишние траты, если из обычных гирлянд можно по схеме собрать совершенно уникальный образец цветомузыки.

На рисунке ниже показана схема цветомузыкальной установки, работающая с 3-я различными светильниками. При этом мощность прожекторов доходит до 100 Вт каждая.

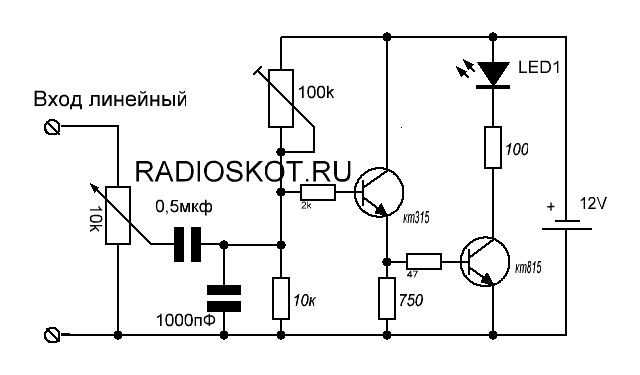

Благодаря этой несложной схеме можно будет самостоятельно собрать установку.
Рассмотрим самые главные положения этой схемы:

Основной вход предназначен для проводов, идущих к выходу усилителя. Подключение осуществляется так: снимается один из проводов динамика(см.) и на его место ставится провод от цветомузыки или же параллельно, оставляя все, как есть.

• Трансформатор в данной схеме можно использовать от однопрограммной радиоточки. Если найти такой не удалось, то подойдет и выходной трансформатор звука. Идеальный вариант – от старого лампового телевизора;
• Что касается тиристоров, то они ставятся в металлических корпусах. Анод у них выводится на корпус, а сверху располагается катод, снизу – управляющий электрод. Крепление тиристоров осуществляется с помощью гаек прямо на плату.
