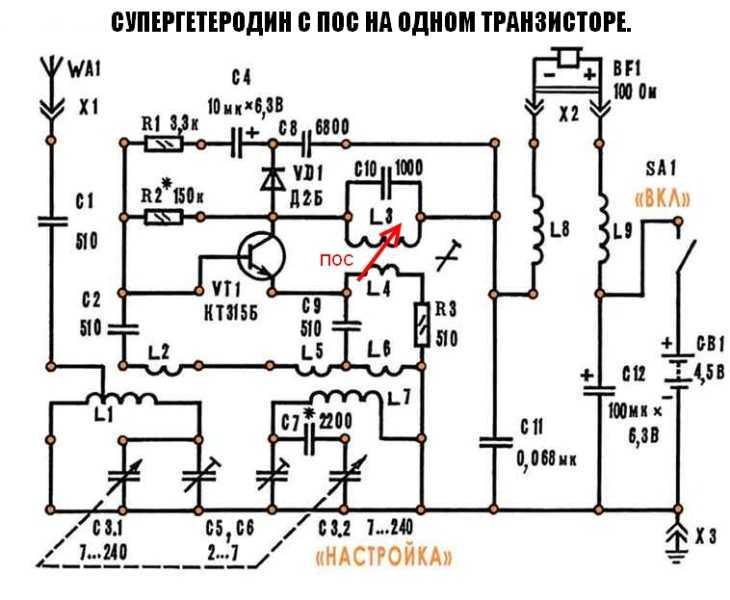

Супергетеродин.
Супергетеродин, приемник с преобразованием частоты — это наиболее распостраненная схема.
Она содержит в себе маломощный генератор колебаний
промежуточной частоты — гетеродин.
Частота генерации гетеродина меняется одновременно с изменением настройки входной частоты.
Для этого применяется двухсекционный конденсатор переменной емкости — одна секция использована
в входном колебательном контуре, вторая — в контуре гетеродина.
Причем, гетеродин настроен так, что разница между собственной его частотой и частотой
радиосигнала остается примерно неизменной на протяжении всего перестраевомого диапазона.
Это и есть промежуточная частота, которая выделяется в смесителе — каскаде где
обе частоты встречаются.
Причем, полученная таким образом промежуточная частота оказывается промодулированой полезным
сигналом.

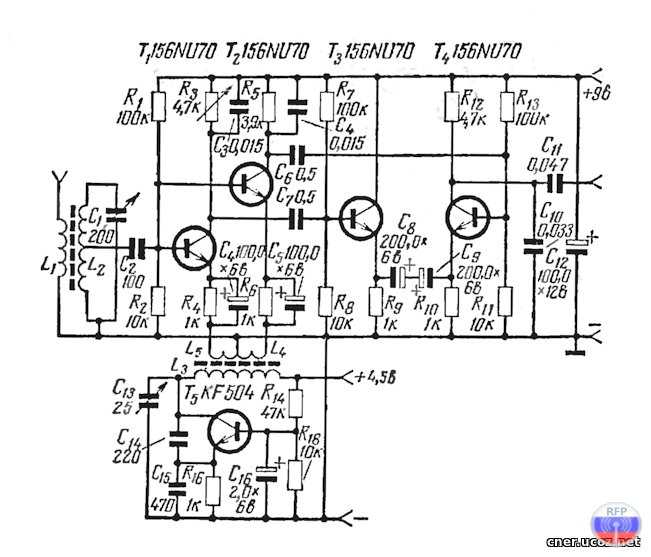

Далее, происходит усиление промежуточной частоты каскадами усилителя промежуточной частоты.
Такие каскады имеют повышенный коэффициент усиления только на этой частоте, что исключает
самовозбуждение усилителя.
После усиления промежуточной частоты, происходит детектирование и окончательное усиление полезного сигнала.
Супергетеродин обеспечивает высокую селективность и достаточную чувствительность для работы
во всех радиовещательных диапазонах.
Кроме того, появляется возможность приема и детектирования частотно — модулированных сигналов
на частотах УКВ, что значительно улушает качество воспроизведения звука.
Самая распостраненная схема частотного детектора — балансная, содержит в себе два контура,
настроенных на несущую частоту с некоторым отклонением — слегка рассогласоваными.
Частота первого из них настраивается несколько выше, а второго — несколько ниже промежуточной
частоты.
Модулированная промежуточная частота отклоняясь от своего среднего значения наводит
колебания(может быть — звуковые) полезного сигнала выделяемые на резисторах R1 и R2.
Что такое гетеродин?
Гетеродин – это устройство, используемое в радиосвязи для преобразования высокочастотного сигнала в низкочастотный сигнал. Это необходимо для удобства дальнейшей обработки сигнала и извлечения информации из него.
Принцип работы гетеродина заключается в смешивании входного сигнала с определенной частотой (называемой частотой гетеродина). Результатом этого смешивания является сигнал с частотой, равной разности частот входного и гетеродинового сигналов. Полученный сигнал имеет значительно более низкую частоту и может быть более удобно обработан при помощи электронных схем и далее передан на аналоговые или цифровые устройства.
Гетеродин применяется не только в радиосвязи, но и в других областях электроники, например, в телевизионных приемниках или при создании синтезаторов звука.
Существует несколько типов гетеродинов, в зависимости от используемой технологии и конкретного назначения. Кроме того, гетеродины могут использоваться как отдельные устройства или быть встроенными в более крупные системы.
В целом, гетеродин – это существенный элемент современной электроники, который позволяет эффективно обрабатывать и передавать различные типы сигналов.
СВЧ гетеродины · ИПА РАН
Комплекс СВЧ гетеродинов на частоты 1,26 ГГц, 2.02 ГГц, 8.08 ГГц, 4.5 ГГц, 21.92
ГГц изготовлен на ННИПИ «Кварц», по техническому заданию ИПА РАН.
Комплекс СВЧ гетеродинов
Гетеродин 2.02/8.08 ГГц со снятой нижней крышкой
Гетеродины предназначены для генерирования высокостабильных по частоте СВЧ
сигналов с низким уровнем фазовых шумов. Гетеродины применяется в малошумящих
приемных устройствах радио интерферометрического комплекса со сверхдлинной
базой. Предусмотрено дистанционное включение питания и дистанционный контроль
работоспособности, что позволяет применять его в автоматизированных системах,
работающих круглосуточно без участия оператора.
Основные технические характеристики гетеродинов
| № | Параметр | Значение параметра |
| 1 | мощность, мВт, не менее | 10 |
| 2 | ослабление мощности выходного сигнала, дБ, не менее |
10
3
относительная СПМ фазовых шумов при отстройке 100 Гц, дБ/Гц, не более
-60
4
относительный уровень дискретных составляющих, дБ, не более
-45
5
сдвиг фазы на интервале до 1000 с от изменения температуры окружающей среды, пс/°С, не более
3
Принцип действия гетеродина основан на умножении частоты внешнего опорного сигнала 5 МГц до частоты 100 МГц и последующем преобразовании ее в выходную частоту. Для умножения и преобразования частот используются элементы с нелинейной вольтамперной характеристикой и кольца ФАПЧ.
Электрическая структурная схема гетеродина 4.5 ГГц
Генератор 100МГц вырабатывает высокостабильные колебания частотой 100МГц с
низким уровнем фазовых шумов. Для повышения стабильности частоты генератор
синхронизируется системой ФАПЧ по внешнему опорному сигналу 5 МГц.
Затем в умножителе из сигнала 100 МГц с помощью умножителей и фильтров
формируется сигнал 400 МГц (200 МГц в гетеродине 21,92ГГц), который используется
в качестве опорного сигнала для блока СВЧ. Часть входного сигнала умножителей
ответвляется в нем и через перемычку на задней панели подается на второй вход
блока СВЧ.
Блок СВЧ содержит генератор на диэлектрическом резонаторе, частота которого
системой ФАПЧ синхронизируется по m гармонике опорного сигнала 400 (200) МГц и n
гармонике сигнала 10 МГц, получаемого делением частоты сигнала 100 МГц. Выходной
сигнал генератора усиливается до требуемого уровня мощности двухканальным
усилителем.
Каждый канал усилителя содержит встроенные pin-аттенюаторы,
позволяющие потенциометрами на передней панели регулировать мощность на выходах
гетеродина не менее чем на 10 дБ.
Электрическая функциональная схема блока СВЧ
№
Выходная частота
m
n
1
1,26 ГГц
3
6
2
2.02 ГГц / 8.08ГГц
5
2
3
4.5 ГГц
11
10
4
21.92 ГГц
55
4
m и n — целые числа, их величина зависит от требуемой выходной частоты
Комплекты гетеродинов установлены на радиотелескопах комплекса «Квазар-КВО» и обеспечивают стабильную работу приемного комплекса во время радиоинтерферометрических и радиометрических наблюдений.
Требования к параметрам гетеродина
Основное требование к сигналу гетеродина – спектральная чистота. Если гетеродин вырабатывает напряжение, отличное от синусоиды, то в смесителе возникают дополнительные комбинационные частоты. Если они попадают в полосу прозрачности входных фильтров, это приводит к дополнительным каналам приёма, а также к появлению «поражённых точек» — на некоторых частотах приёма возникает свист, мешающий принимать полезный сигнал.
Другое требование – стабильность уровня выходного сигнала и его частоты
Второе особенно важно при обработке сигналов с подавленной несущей (SSB (ОБП), DSB (ДБП) и т.п.) Неизменность выходного уровня получить несложно применением стабилизаторов напряжения для питания задающих генераторов и правильным выбором режима активного элемента (транзистора)
Постоянство частоты зависит от стабильности задающих частотных элементов (ёмкости и индуктивности колебательного контура), а также от неизменности ёмкости монтажа. Нестабильность LC-элементов определяется, большей частью, изменяющейся во время работы гетеродина температурой. Для стабилизации компонентов контура их помещают в термостаты, а также применяют специальные меры для температурной компенсации уходов значений ёмкости и индуктивности. Катушки индуктивности обычно стараются сделать полностью термостабильными.
Для этого применятся специальные конструкции – катушки мотают с сильным натяжением провода, витки заливают компаундом, чтобы исключить сдвиг витков, провод вжигают в керамический каркас и т.п.
Для уменьшения влияния температуры на ёмкость задающего конденсатора его составляют из двух или более элементов, подбирая их с различными значениями и знаками температурного коэффициента ёмкости так, чтобы они взаимно компенсировались при нагреве или охлаждении.
Из-за проблем с термостабильностью не получили большого распространения гетеродины с электронным управлением, где в качестве ёмкости используется варикапы. Их зависимость от нагрева носит нелинейный характер, и скомпенсировать её очень сложно. Поэтому варикапы применяют только в качестве элементов расстройки.
Ёмкость монтажа складывается с ёмкостью задающего конденсатора, и её нестабильность также приводит к уходу частоты. Чтобы избежать нестабильности монтажа, все элементы гетеродина надо монтировать очень жестко, чтобы избежать даже минимальных сдвигов друг относительно друга.
Настоящим прорывом в построении задающих генераторов явилась разработка в 30-х годах прошлого столетия технологии порошкового литья в Германии. Это позволило изготавливать сложные трехмерные формы для узлов радиоаппаратуры, что дало возможность достигнуть невиданной на тот момент жёсткости монтажа. Это позволило вывести надежность систем радиосвязи вермахта на новый уровень.
Если гетеродин неперестраиваемый, частотозадающим элементом обычно служит кварцевый резонатор. Это позволяет получить чрезвычайно высокую стабильность генерации.
В последние годы наметилась тенденция перехода в применении в качестве гетеродинов вместо LC-генераторов цифровых синтезаторов частоты. Стабильность выходного напряжения и частоты в них достигается легко, а вот спектральная чистота оставляет желать лучшего, особенно если сигнал генерируется с помощью недорогих микросхем.
На сегодняшний день на смену старым технологиям радиоприёма приходят новые, такие как DDC – прямая оцифровка. Не за горами время, когда гетеродины в приёмной аппаратуре исчезнут как класс. Но это наступит не так скоро, поэтому знания о гетеродинах и принципах гетеродинного приёма будут востребованы ещё долго.
Преобразователи напряжения с 12 на 220 вольт
Чем отличаются аналоговый сигнал от цифрового — примеры использования
Что такое индуктивность, в чём измеряется, основные формулы
Что такое операционный усилитель?
Как самостоятельно сделать простую ТВ антенну?
Что такое оптрон, как работает, основные характеристики и где применяется
Гетеродин Определение и значение — Merriam-Webster
1 из 2
гетеро · дина
ˈhe-tə-rə-ˌdīn
ˈhe-trə-
или связанные с производством электрических импульсов между двумя радиочастотами, одна из которых обычно является частотой принимаемого сигнала, несущего ток, а другая — частотой непрерывного тока, подаваемого в аппаратуру
также
производства биений между двумя оптическими частотами или относящихся к ним
гетеродин
2 из 2
переходный глагол
сочетать (что-то, например, радиочастоту) с другой частотой так, чтобы производился удар
heter- + -dyne , модификация грека dynamis мощность — больше при динамике
Первое известное использование
Прилагательное
1908, в значении, определенном выше
Глагол
1923, в значении, определенном выше
Путешественник во времени
Первое известное использование гетеродина было
в 1908 году
Посмотреть другие слова того же года
гетеродин
гетеродуплекс
гетеродин
разнополый
Посмотреть другие записи поблизости
Процитировать эту запись
«Гетеродин».
Словарь Merriam-Webster.com
Copy Citation
Больше от Merriam-Webster на
гетеродин
Английский: перевод гетеродин для говорящих на испанском языке
Подпишитесь на крупнейший словарь Америки и получите тысячи других определений и расширенный поиск без рекламы!
Merriam-Webster без сокращений
Практика

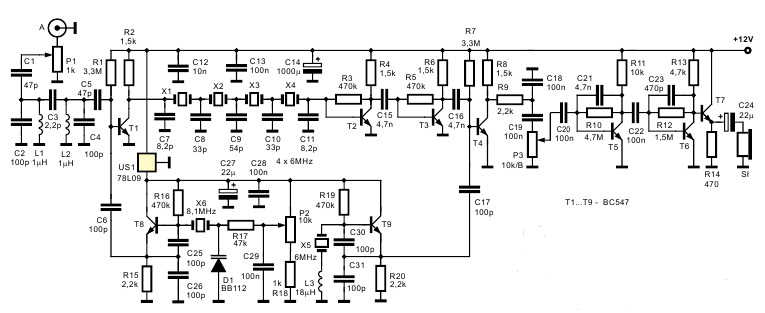

Итак, суть работы гетеродинов в таком приемнике заключается в том, что входной «высокочастотный» сигнал преобразуется в промежуточную частоту (мы будем использовать 455 кГц), на которой будет выполняться основная селекция и усиление сигнала. Далее следует детектор, выделяющий сигнал звуковой частоты, и усилитель, необходимый для громкоговорящего приема. Рассмотрим структурную схему супергетеродина.
Синтезатор
Я добавил в схему стабилизатор питания и операционный усилитель для отображения уровня принимаемого сигнала. ОУ работает в режиме повторителя, а на его выходе стоит делитель напряжения, что позволяет измерять напряжение управляющего сигнала АРУ (изменяется в диапазоне от 0,5 до 4,7 В). Так как управляющее напряжение АРУ близко к напряжению питания, то применен rail-to-rail операционный усилитель MV358. Его здесь можно заменить на более распространенный LM358, но тогда верхний предел измеряемого напряжения снизится до 4 В (при питании 5 В).
Также в схеме заложена возможность управлять варикапами для автонастройки входных цепей, однако подходящих варикапов я не нашел, поэтому такую функцию не реализовал. Схема синтезатора представлена на рисунке.
Приемник прямого преобразования.
Существует однако, еще один вид приемников, способных вести прием сигнала во всех
диапазонах и любой модуляции — без детектора.
Речь идет о приемниках прямого преобразования — гетеродинных или синхродинов, как их
еще называют.

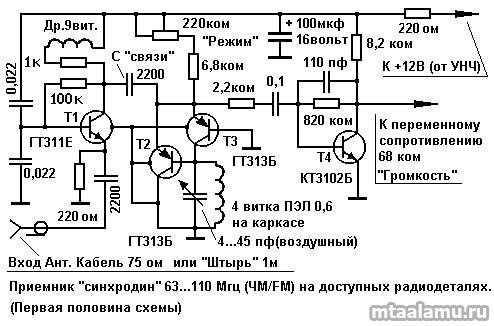

Схема синхродина содержит в себе смеситель, гетеродин и усилитель звуковой частоты.
Прием осуществляется следующим образом — полезный сигнал попадает из антенны на смеситель,
куда постоянно подаются высокочастотные колебания от гетеродина(его частоту можно менять).
Как только частоты полезного сигнала и гетеродина совпадают — на выходе
смесителя возникают биения с частотой модуляции, — т. е. низкочастотная информативная
составляющая. Полученный сигнал можно возпроизвести, после достаточного усиления.
Несмотря на свою простоту и эффективность, схема прямого преобразования получила
лишь ограниченное распостранение — из-за недостаточно высокого качества передачи музыки
и речи.
На главную страницу
Использование каких — либо материалов этой страницы,
допускается при наличии ссылки на сайт «Электрика это просто».
Прямое преобразование
Способ избежать необходимости использовать множество индивидуально настраиваемых фильтров заключался в передаче радиочастотного сигнала в полосе частот низкой частоты. Приемник с прямым преобразованием, также известный как гомодин, состоит из следующих модулей: входной цепи, смесителя, то есть элемента в котором принимаемый в антенне сигнал передается в низкочастотный диапазон, генератора, фильтра и усилителя.
Характерной особенностью этого решения является двойная роль смесителя, который также действует как детектор. Другой конфигурацией выступают так называемые супергетеродинные приемники, в которых каскад преобразования частоты отделен от блока детекторов. В группе приемников этого типа есть две основных конструкции: супергетеродинный приемник с одинарным и двойным преобразованием частоты.
Детекторный приемник.
Детекторный приемник самое простое устройство, позволяющее произвести прием радиовещательных
радиостанций, использующих амплитудную модуляцию.
Классический детекторный приемник рассчитанный на прием в диапазоне длинных и средних волн
состоит из колебательного контура, амплитудного детектора, собранного на одном диоде и высокоомных
головных телефонов (наушников, говоря по-просту).
Рисунок иллюстрирующий принцип работы амплитудного детектора
На рисунке диод «обрезает» отрицательную составляющую радиосигнала.
Затем, фильтрующая емкость производит выделение огибающей выпрямленного сигнала высокой
частоты — получается сигнал низкой частоты.
Вот так, может выглядеть схема реального детектороного приемника.
В качестве колебательного контура можно использовать конденсатор переменной емкости(C1),
от любого неисправного промышленного приемника и магнитную антенну от него же.
Наушники — старинные головные телефоны ТОН-2.
В чем профит?
Конечно, сейчас сборка собственного радиоприемника лишена экономической целесообразности. Более того, с развитием интернета радиовещание сегодня уже потеряло былую актуальность. Даже FM-диапазон заметно поредел, не говоря уже о коротких волнах. И все же радиоприем на коротких волнах, как сейчас принято выражаться, дает ощущение «теплой ламповости». Более того, сама идея «свободно» передавать информацию, минуя границы и посредников, до сих пор выглядит весьма злободневно.
Почему именно супергетеродин
Разумеется, для приема на коротких волнах можно использовать гораздо более простые решения. Например, регенеративные приемники, наиболее известен из которых, пожалуй, «Могиканин» MFJ-8100. Его можно приобрести готовым (долларов за сто на популярных онлайновых площадках) или в виде набора для сборки, а можно и вовсе собрать самому — благо схема открыта. Но регенератор — это скорее «для баловства», так как, прослушивая станцию, постоянно придется подстраивать регенерацию и аттенюатор. Это происходит из‑за того, что КВ‑сигнал практически постоянно меняет свою интенсивность в широких пределах. Связано это с атмосферными явлениями, влияющими на прохождение. И этого как раз регенератор очень не любит.

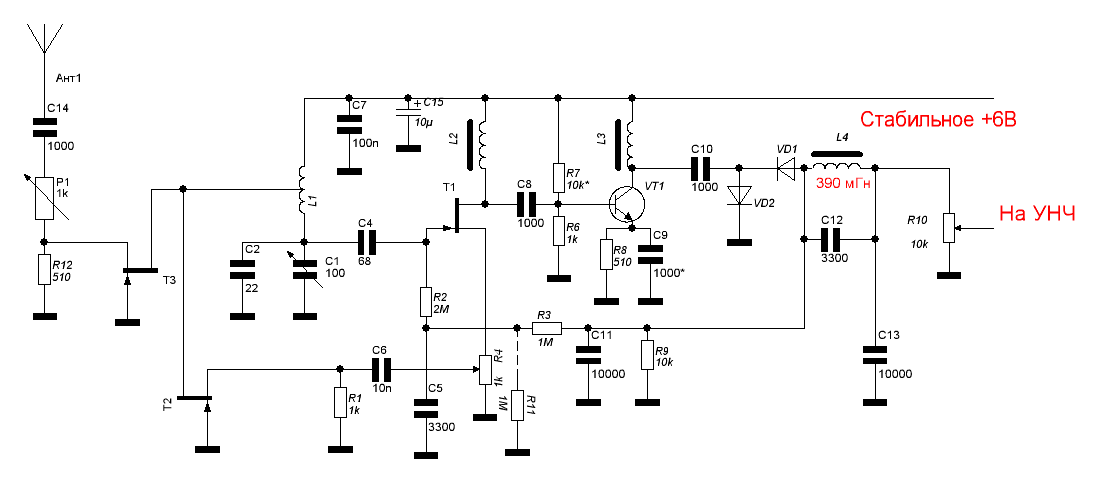

Регенеративный приемник.
Хотя, по правде говоря, существует способ повышения селективности одиночного колебательного
контура. Если связать его, с выходом одного из каскадов УВЧ приемника,
то при определенном уровне положительной обратной связи,
электромагнитные колебания контура на резонансной частоте, перестают быть
затухающими, восстанавливаются — регенерируют.
Это ведет к резкому увеличению добротности контура, и, соответствено — улучшению
его селективности.
Это дает возможность расширить область приема, вплоть до диапазона коротких волн.
Минусом здесь является крайняя неустойчивость работы — малейшее снижение уровня обратной
связи ведет к срыву регенерации, повышение чревато самовозбуждением каскада УВЧ.
Поэтому, регенеративные приемники постепенно были вытеснены супергетеродинами.
Различные радиоволновые диапазоны.
Радиоволны делятся на различные радиодиапазоны, в зависимости от их длины.
Что такое — длина радиоволны? Радиоволны распостраняются со скоростью света(который сам по себе
является одним из диапазонов электромагнитных колебаний). За секунду, они распостраняются
на расстояние около 300000 километров. Разделив это расстояние на частоту электромагнитных
колебаний можно узнать их длину волны.
Например, колебания частотой от 3 до 30 Кгц. порождают радиоволны сверхдлинного диапазона.
Соответственно, длина сверхдлинных радиоволн лежит в пределах от 10 до 100 километров.
Передача информации на большие расстояния, в этом диапазоне возможна, с применением очень больших передающих
антенных устройств(более километра) и очень мощных передатчиков.
Сверхдлинные волны применяют для дальней подводной связи.
Колебания частотой от 30 до 300 Кгц вызывают радиоволны длинноволнового диапазона.
Их длина от 1 до 10 километров. Они способны огибать земную поверхность, за счет явления —
дифракции.
Дифракцией радиоволн называют их способность
огибать в той или иной степени препятствия,
лежащие на пути распостранения — выпуклость
земного шара, горы, строения и. т. д.
Дифракция возникает в результате возбуждения радиоволной
высокочастотных колебаний на поверхности препятствий.
Эти колебания вызывают в свою очередь вторичное
излучение радиоволн, проникающих в области пространства
затененные от передающей антенны радиопередатчика.
Часть энергии радиоволн при этом неизбежно
теряется — на нагрев поверхности.
Передающие антенны длинноволнового диапазона довольно велики, как и мощность передатчика.
Главным достоинством длинных волн, является возможность очень устойчивой связи, на большое расстояние — без ретранслятора.
Частоты от 0,3 до 3Мгц — принадлежат средневолновому диапазону, от 3 до 30Мгц — коротковолновому.
Волны этих диапазонов способны отражаться от различных слоев ионосферы, что
способствует сверхдальней связи, при относительно невысокой мощности передатчика и
небольших размерах передающей антенны.
Распостранение радиоволн на большие расстояния за
счет пространственных волн объясняется отражением
в ионосфере.
Наряду с отражением имеет место частичное поглощение,
возрастающее с увеличением длины волны.
Отражение и поглощение в ионосфере также связано с концентрацией
электронов — величиной непостоянной.
Ее изменения носят циклический характер
— суточные, сезонные и связанные с 11-летним
солнечным циклом, но нередко случаются и внезапные
изменения — из за вспышек на солнце и падения
метеорных потоков.
Частоты от 30Мгц до 3Ггц — радиоволны ультрокороткого(метрового и дециметрового) диапазона.
Радиоволны этого диапазона хорошо поглощаются земной поверхностью и проходят через
ионосферу — устойчивая связь возможна до линии горизонта.
Плюсом здесь является качественная связь, при крайне малой мощности передатчика — и
сответственно,возможности миниатюризации его размеров.
Сверхвысокочастотный диапазон 3 — 30Ггц(сантиметровый) используется для космической связи.
Электромагнитные колебания такой частоты по своим свойствам вплотную приближаются к свету.
Их можно легко фокусировать с помощью сферических отражателей, для передачи на очень
большие расстояния.
Приемник прямого усиления.
Без внешней антенны и заземления можно обойтись, модернизировав детекторный приемник — добавив
к нему усилитель высокой частоты(УВЧ).
Такое устройство называется — приемник прямого усиления.
Теперь приемник уже не нуждается во внешней антенне и заземлении — напряжения усиленного сигнала,
полученного с магнитной антенны достаточно, для работы детектора.
Добавив усилитель звуковой частоты(УЗЧ) и динамик, получим почти полноценный карманный транзисторный приемник,
позволяющий прослушивать радиопередачи, без наушников.
Почему почти? Селективность(избирательность)входного контура такого приемника невысока, и в случаe
приема нескольких радиостанций близкого диапазона, их сигналы будут сильно мешать друг — другу.
Эта проблема становится тем актуальней, чем меньше длина волн перекрываемого диапазона.
Практически, диапазон коротких волн — уже не доступен для приемников, собранных по такой схеме.
Кроме того, поднимать чувствительность до необходимых пределов, с помощью широкополосных
высокочастотных каскадов крайне сложно, из-за их самовозбуждения.
Приемник AM
Одной из основных, базовых исторически схем является приемник, предназначенный для обработки амплитудно-модулированного сигнала, то есть несущей волны, в которой изменение значения амплитуды отражает передаваемую информацию. Демодуляции такого сигнала можно добиться с помощью простого диодного детектора. Принципиальная схема базового AM-приемника включает в себя: антенну, фильтр, диодный детектор и усилитель, обеспечивающий соответствующий уровень демодулированного (уже звукового) сигнала. Диодный детектор в простейших решениях AM-приемников работает как односторонний выпрямитель, который отслеживает изменения огибающей модулированного сигнала путем зарядки и разрядки конденсатора.
Есть различные модификации амплитудной модуляции, возникшие из-за недостатков базовой версии. Спектр амплитудно-модулированного сигнала, помимо несущей частоты, также включает компоненты, частоты которых являются суммой и разностью частоты несущей волны и частоты информационного сигнала. Это так называемые боковые полосы, они называются так потому, что на самом деле сигнал, которым модулируется несущая волна, может содержать множество компонентов с разными частотами. Для воссоздания исходного сигнала нужна только одна полоса. Получение узкой полосы излучения и высокой энергоэффективности достигается за счет подавления одной боковой полосы и несущей волны – технология SSB.
Полуволновой вибратор.
Простейшая антенна — полуволновой вибратор, состоит из двух отрезков провода, направленных в противоположные
стороны, в одной плоскости.
Общая длина их составляет половину длины волны, а длина
отдельного отрезка — четверть.
Если один из концов вибратора направлен вертикально, вместо второго может использоваться земля,
или даже — общий проводник схемы передатчика.
Например, если длина вертикальной антенны составляет — 1 метр, то для радиоволны длиной 4 метра
(диапазон УКВ)
она будет представлять наибольшее сопротивление.
Соответственно, эффективность такой антенны будет максимальной — именно для радиоволн этой
длины, как при приеме, так и при передаче.
Говоря по правде, в диапазоне УКВ, наиболее уверенный прием должен наблюдаться, при горизонтальном
расположении антенны.
Это связано с тем, что передача в этом диапазоне с на самом деле, выполняется
чаще всего, с помощью горизонтально расположенных полуволновых вибраторов.
Поэтому, именно — полуволновой вибратор(а не четвертьволновой) будет являться более эффективной приемной антенной.
Цифровые радиоприёмники
В настоящее время большинство аналоговых элементов тракта промежуточной частоты могут быть реализованы в цифровой технологии, это решение называется SDR – Software Defined Radio. Это связано с тем, что все больше и больше операций, таких как фильтрация сигналов и преобразование частоты, которые до сих пор были областью аналоговой электроники, выполняются с использованием цифровых фильтров и процессоров. Также бывает что сигналы промежуточной частоты преобразуются в цифровую форму в схемах аналого-цифрового преобразователя и только затем демодулируются в процессоре DSP.
В этом случае выбор аналого-цифрового преобразователя в основном определяется типом архитектуры приемника. На это влияют селективность фильтров, динамический диапазон усилителей, а также ширина полосы и тип используемой модуляции.
Уровень сигнала, подаваемого на аналого-цифровой преобразователь, требует использования соответствующего разрешения. Например, в случае приемника с двойным преобразованием, предназначенного для приложения стандарта IEEE 802.16 для обработки радиочастотных сигналов используются 12-битные преобразователи. В случае использования одиночного преобразования, когда промежуточная частота выше, используются преобразователи с более высоким 14-битным разрешением. Это связано с меньшей избирательностью приемников этого типа.
В принципе сейчас идёт повсеместная тенденция к миниатюризации, что и влияет на конструкцию приемников. Интеграция все большего числа функций в единую микросхему влияет на свойства готового устройства, которые важны с точки зрения пользователя (низкая стоимость, низкое энергопотребление, небольшие размеры). Но независимо от уровня интеграции, основные элементы архитектуры приемника и основные этапы обработки принятого сигнала остаются неизменными.

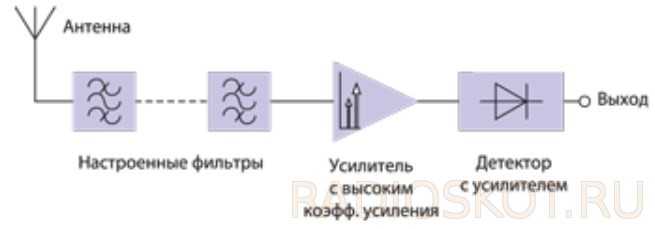

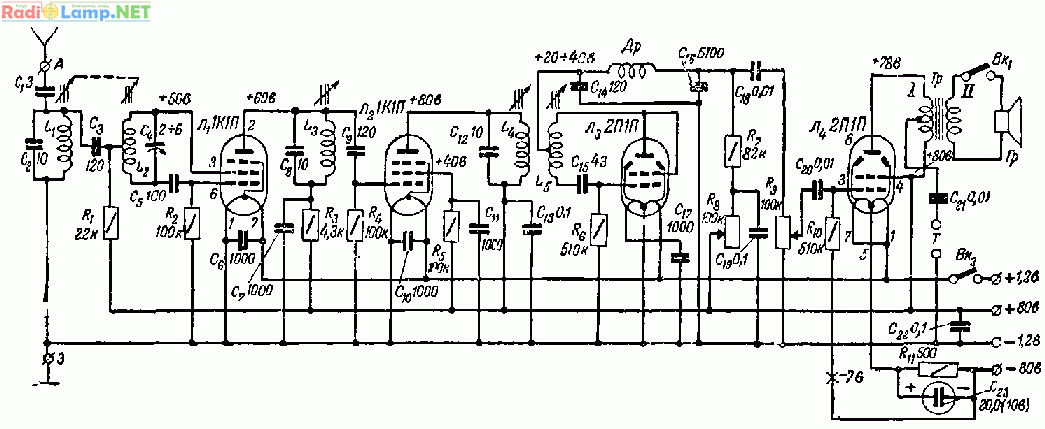

Приемник с прямым усилением
Следующим шагом в развитии радиотехники стало внедрение приемников прямого усиления, создание которых было связано с распространением усилителей на электронных лампах. Это решение широко использовалось в первых радио. В отличие от более поздних решений, приемники с прямым усилением не использовали преобразование частоты, поэтому задача детектора заключалась в демодуляции непосредственно принятого радиочастотного сигнала. Достоинством этой простой конструкции было, прежде всего, отсутствие влияния так называемого зеркального сигнала.
В приемниках, использующих смешение частот, это серьезная проблема, поскольку случайно принятый зеркальный сигнал ухудшает качество полезного. Каждый дополнительный резонансный контур увеличивает избирательность приемника. Но недостатком этого решения была необходимость одновременной перенастройки всех схем, что было сложной задачей при проектировании.
Другая проблема заключалась в том, что избирательность приемника снижалась с увеличением частоты. Недостатки этого решения способствовали быстрому распространению преобразователей частоты с прямым преобразованием и супергетеродинных приемников.
Гетеродин Определение и значение | Dictionary.com
- Лучшие определения
- Викторина
- Примеры
- Британский
Показывает уровень оценки в зависимости от сложности слова.
/ ˈhɛt ər əˌdaɪn /
Радио.
Сохрани это слово!
Показывает уровень сложности слова.
прилагательное
обозначающее или относящееся к методу изменения частоты входящего радиосигнала путем добавления его к сигналу, генерируемому в приемнике, для создания колебаний или биений с частотой, равной разнице между двумя сигналами.
глагол (используется без дополнения), het·er·o·dyned, het·er·o·dyn·ing.
для получения гетеродинного эффекта.
глагол (используется с дополнением), het·er·o·dyned, he·er·o·dyn·ing.
для смешивания (частоты) с другой частотой для достижения гетеродинного эффекта.
ТЕСТ
МОЖЕТЕ ЛИ ВЫ ОТВЕЧАТЬ НА ЭТИ ОБЫЧНЫЕ ГРАММАТИЧЕСКИЕ СПОРЫ?
Есть грамматические дебаты, которые никогда не умирают; и те, которые выделены в вопросах этой викторины, наверняка снова всех разозлят.
Знаете ли вы, как отвечать на вопросы, которые вызывают самые ожесточенные споры по грамматике?
Вопрос 1 из 7
Какое предложение верно?
Слова рядом с гетеродин
гетеродактильный, гетеродактильный, гетеродонт, гетеродоксальный, гетеродокси, гетеродин, гетероэцизм, гетерогибкий, гетерогаметный, гетерогаметный
Dictionary.com Unabridged
На основе Random House Unabridged Dictionary, Random House, Inc. 2023
Как использовать гетеродин в предложении
-
Этот метод получения непрерывных волновых сигналов называется «гетеродинным».
Письма радиоинженера своему сыну | Джону Миллсу
-
Об этом говорят либо как о «супергетеродинном», либо как о способе приема с «усилением промежуточной частоты».
Письма радиоинженера своему сыну|Джону Миллсу
-
Соединения для автодинного или самогетеродинного приемного устройства показаны на рис.
