Отличие электромагнита постоянного тока от электромагнита переменного тока, назначение и принцип работы короткозамкнутого витка

Сверхпроводящий электромагнит

Сверхпроводимостью считают свойство материалов с сопротивлением, близким к нулю. Электромагниты с практически нулевым показателем сопротивления обладают сверхмощным магнитным полем. Сила магнитного воздействия может заставить парить в пространстве такие диамагнетики, как кусочки свинца и органические объекты.

Как было замечено физиками, металлы приобретают свойство сверхпроводимости при сверхнизкой температуре. Чтобы получить эффект сверхпроводимости, обмотки ЭМ помещают в сосуд Дьюара с жидким гелием, который снабжён клапаном для сброса паров вещества. Сверхпроводящие магниты применяют в медицинском оборудовании – аппаратах МРТ (магнитный резонансный томограф). В экспериментальных поездах на воздушной подушке применяются сверхпроводящие магниты.

Сверхпроводящий магнит

Соленоид и его магнитные свойства. Электромагниты

Короткие провода применяются редко. Тем более, что при небольшом токе вокруг них возникает и небольшое магнитное поле. Для усиления магнитного действия прямой провод сворачивают в виде спирали на непроводящем трубчатом каркасе (дереве, пластмассе, керамике). Такое устройство называется соленоидом (от греч. «солен» — «трубка»). Проще говоря, это катушка с током.

Магнитные поля полосового магнита и катушки-соленоида очень похожи. Силовые линии катушки выходят с северного полюса, в южный полюс входят.

Определить полюсы соленоида можно, поднеся к краю катушки магнит. Если цепь замкнута, и по катушке идет ток, то магнит или притянется к соленоиду, или оттолкнется от него. Например, к катушке приблизили северный полюс магнита, подвешенный на нити.

Магнит оттолкнулся от края катушки. Но ведь отталкиваются одноименные полюсы. Значит, приблизили магнит к северному полюсу соленоида. С другой стороны будет находиться южный полюс.

Магнит будет притягиваться к катушке, значит, рядом с магнитом находится южный полюс катушки, так как притягиваются разноименные полюсы.

Направление линий магнитного поля катушки с током помогает определить второе правило правой руки.

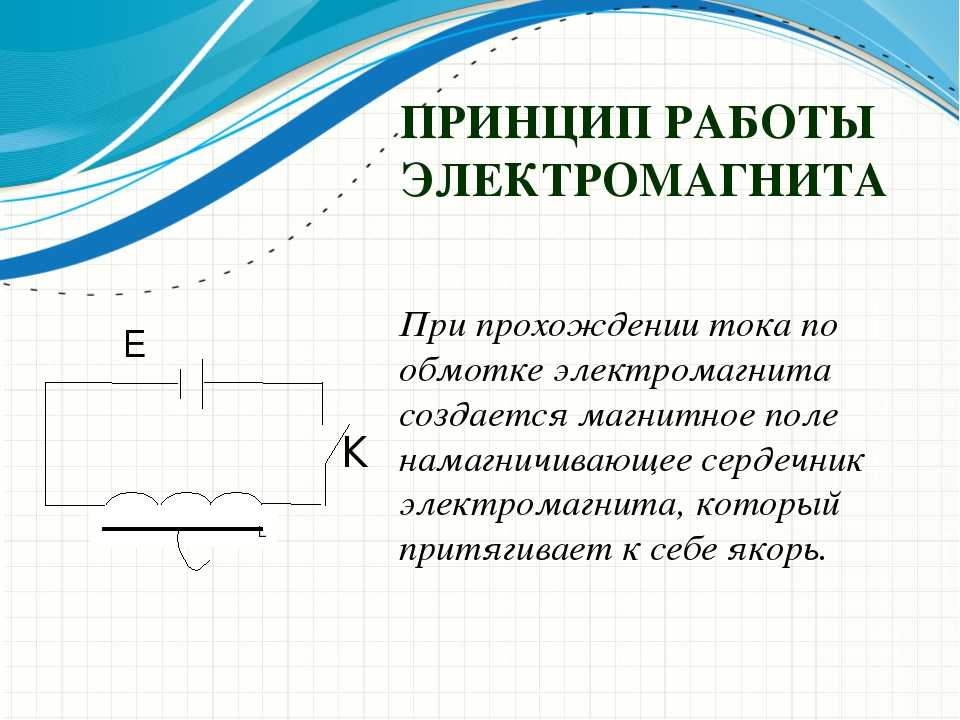

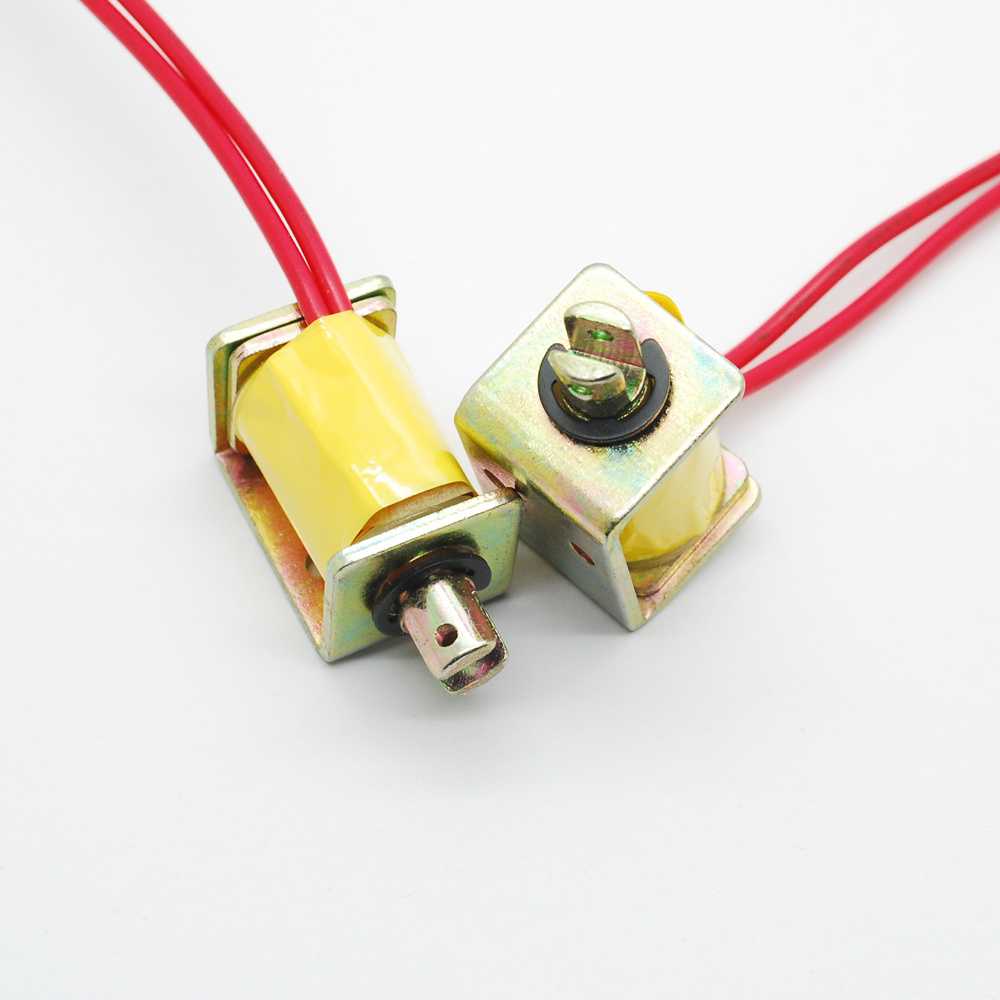

Получается, что соленоид можно использовать как магнит, если подключить такой магнит к источнику тока. Это будет уже не постоянный магнит, а созданный с использованием электрического тока, который срабатывает при включении в электрическую сеть.

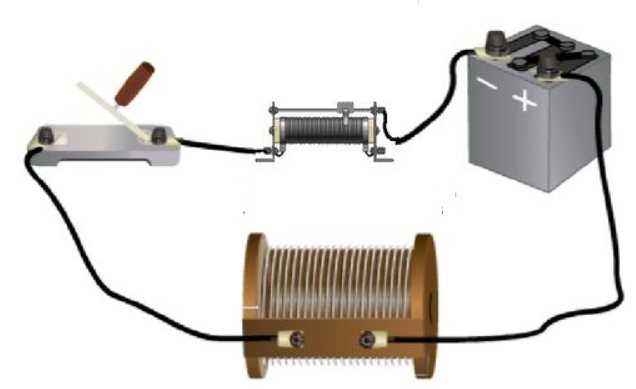

При изменении (увеличении или уменьшении) магнитного действия соленоида можно пойти тремя путями:

регулированием силы тока цепи (можно с помощью реостата);

увеличением (уменьшением) количества витков катушки;

использованием внутри катушки сердечника (чаще всего из железа).

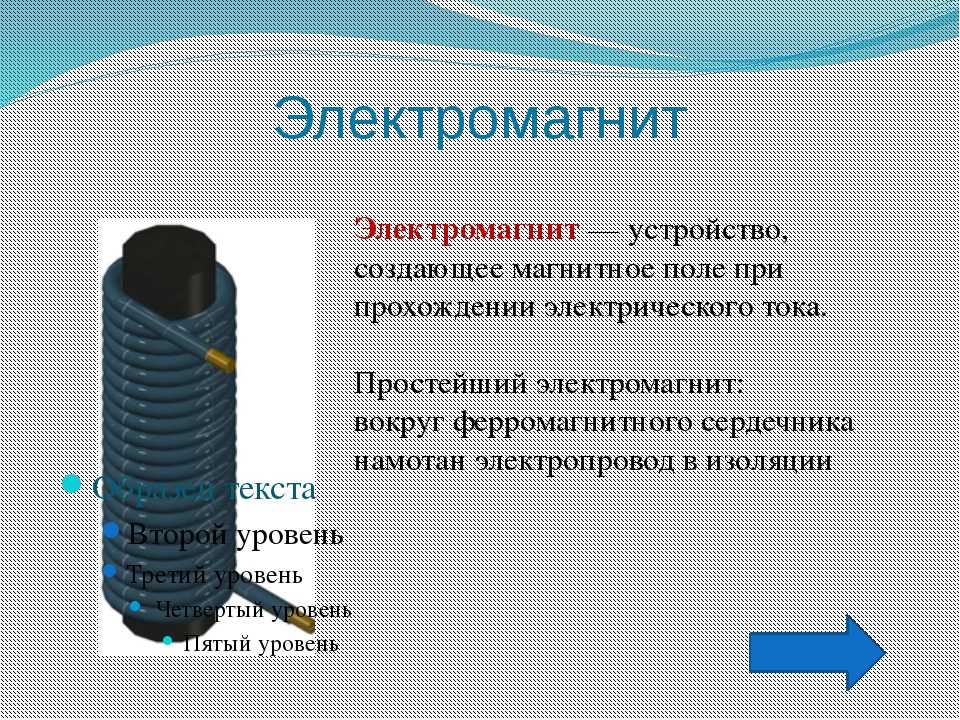

Приспособление, состоящее из катушки с током и сердечника внутри нее, называется электромагнитом. Это одна из главных частей большинства электротехнических приборов, систем и устройств:

• телеграфная связь;
• стационарные телефонные аппараты;
• электрические звонки;
• электродвигатели;
• трансформаторы;
• электромагнитные реле;
• домофоны;
• производственные электромагниты.

Грузоподъемный магнит.

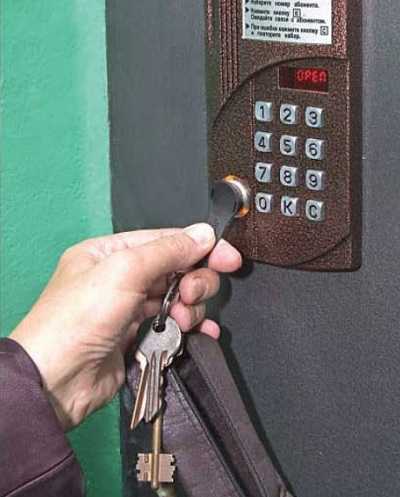

Домофон с электромагнитом.

Вентилятор с электродвигателем.

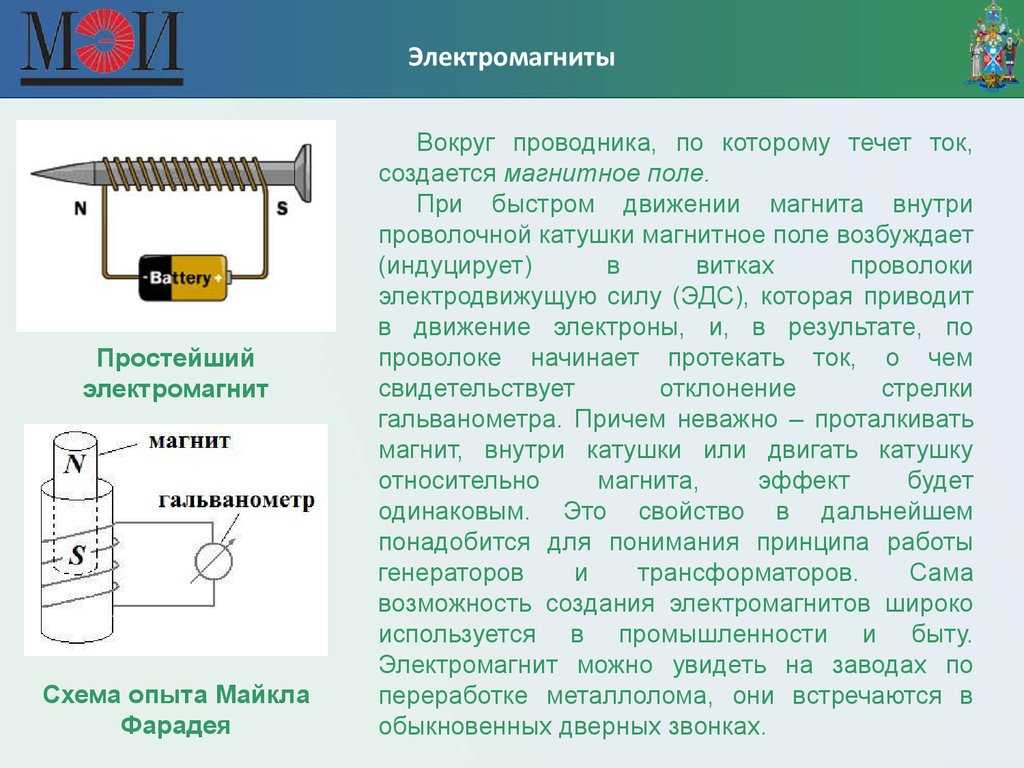

Самый первый электромагнит был изготовлен англичанином У. Стердженом в 1825 году. Его магнит массой 200 г сумел удержать тело в 3 кг 600 г. Через шесть лет американец Дж. Генри создал электромагнит, который поднимал уже 1000 кг.

Интересно и просто на основе электромагнита работает электрический звонок.

Схема электрозвонка.

Цифрами на схеме обозначены основные детали звонка. Это;

1. Провода, идущие через замыкающую кнопку к источнику тока.
2. Контактная пластинка.
3. Контактный винт.
4. Якорь – тонкая железная пластинка.
5. Обмотка катушки.
6. Сердечник.
7. Ударный элемент звонка – молоточек.
8. Чаша звонка.

При нажатой кнопке звонка происходит замыкание цепи. По обмотке 5 идет ток, и катушка с сердечником 6 превращается в электромагнит. Якорь 4 притягивается электромагнитом к сердечнику 6. В этот момент молоточек 7 ударяет по чаше звонка 8, слышен звонкий удар звонка. Контактный винт в результате движения якоря отходит от контактной пластинки 2, и цепь размыкается. Якорь «отлипает» от сердечника, возвращается в исходное положение, соединяя тем самым контактный винт с контактной пластинкой. Цепь снова замкнута, электромагнит снова срабатывает и т.д. Происходит все очень быстро: цепь то замыкается, то размыкается, магнит то притягивает, то отпускает якорь, молоточек быстро стучит по чаше звонка. Частые удары сливаются в почти сплошной звук.

Электромагниты после отключения от сети быстро размагничиваются и не приносят особых хлопот в применении.

Изготовление электромагнита в домашних условиях

Для изготовления электромагнита своими руками в начале необходимо подобрать материал для сердечника. Наиболее простым и подходящим вариантом будет гвоздь больших размеров, длиной от 100 до 200 мм. Его нужно вначале сильно разогреть, а потом дать остыть и очистить от окалины. После этого гвоздь сгибается ровно пополам, а шляпка и кончик отпиливают ножовкой.

Вторым этапом будет изготовление катушки. Конструкция катушки включает следующие элементы: бумажная шейка прямоугольной формы (48х37 мм), бумажные упорные венчики (48х3 мм) и картонные ободки круглой формы с отверстием в середине. Их наружный и внутренний диаметр соответственно будет 19 и 7 мм.

После подготовки деталей можно приступать к сборке электромагнита. Шейка с более узкой стороны наматывается на гвоздь в свободном состоянии и фиксируется клеем. Далее на нижнюю и верхнюю часть шейки надеваются картонные ободки. Упорные венчики смазываются клеем, наматываются по краям шейки и приклеивается к ободкам. Клей на всех участках должен хорошо высохнуть.

Для обмотки подойдет провод, длиной примерно 15-20 метров. Проволоку наматывают на катушку с таким расчетом, чтобы по краям оставались концы по 10 сантиметров. Намотка должна быть ровной, чтобы все витки располагались плотно между собой. От этого полностью зависит мощность будущего электромагнита. Наибольшая сложность состоит в наматывании первого слоя. Каждый готовый ряд оборачивается тонкой бумагой в два слоя. По окончании обмотки вся катушка сверху оборачивается изолентой. Оставшиеся концы обмотки необходимо зачистить для дальнейшего подключения.

К полученной конструкции остается присоединить выключатель и батарейку. Таким образом, электромагнит своими руками будет полностью сделан.

Электромагнит, в отличие от постоянного магнита, приобретает свои свойства только под воздействием электрического тока. С его помощью он меняет силу притяжения, направление полюсов и некоторые другие характеристики.

Некоторые увлеченные механикой люди самостоятельно делают электромагниты, чтобы использовать их в самодельных установках, механизмах и разнообразных конструкциях. Сделать электромагнит своими руками несложно. Используются простые приспособления и подручные материалы.

Самый простой набор для изготовления электромагнита

Что понадобится:

• Один железный гвоздь 13-15 см. в длину или иной металлический предмет, который и станет сердечником электромагнита.
• Около 3 метров изолированной медной проволоки.
• Источник электропитания — аккумуляторная батарея или генератор.
• Небольшие провода для контакта провода с батарейкой.
• Изолирующие материалы.

Если вы используете более крупную металлическую заготовку для создания магнита, то количество медной проволоки должно пропорционально увеличиваться. Иначе магнитное поле получится слишком слабым. Сколько именно понадобится обмотки, точно ответить нельзя. Обычно мастера выясняют это экспериментальным путем, увеличивая и уменьшая количество проволоки, параллельно измеряя изменения магнитного поля. Из-за избытка проволоки сила магнитного поля тоже становится меньше.

Пошаговая инструкция

Следуя простым рекомендация, вы легко сделаете электромагнит самостоятельно.Зачищаем концы медного проводаШаг 1 Очистите от изоляции концы медного провода, который будете наматывать на сердечник. Достаточно 2-3 см. Они понадобятся, чтобы соединить медную проволоку с обычной, которая в свою очередь будет подключаться к источнику питания.

Наматываем медный провод вокруг гвоздяШаг 2 Вокруг гвоздя или другого сердечника аккуратно намотайте медный провод так, чтобы витки были расположены параллельно друг к другу. Делать это необходимо только в одном направлении. От этого зависит расположение полюсов будущего магнита. Если вы захотите изменить их расположение, то можно просто перемотать проволоку в другом направлении. Не выполнив этого условия, вы добьетесь того, что магнитные поля различных секций будут воздействовать друг на друга, из-за чего сила магнита будет минимальной.

Подсоединяем провод к батарейкеШаг 3 Концы очищенного медного провода соедините с двумя заранее подготовленными обычными проводками. Соединение заизолируйте, а один конец проводка подключите к клемме положительного заряда на аккумуляторе, а другой — на противоположный конец

Причем неважно, какой проводок к какому концу будет подключен — это не отразится на эксплуатационных возможностях электромагнита. Если все сделано правильно, то магнит сразу же начнет работать! Если у аккумулятора есть реверсивный способ подключения, то вы сможете изменить направление полюсов. Электромагнит работает!

Электромагнит работает!

Эксперименты с неодимовыми магнитами

Неомагнит довольно популярен, его состав: неодим, бор, железо. Такой магнит обладает высокой мощностью и отличается стойкостью к размагничиванию.

Как усилить неодим? Неодим очень подвержен коррозии, то есть быстро ржавеет, поэтому покрывают никелем, чтобы повысить срок службы. Также они напоминают керамику, их легко разбить или расколоть.

Но пытаться увеличивать его мощность искусственным способом нет смысла, потому что это постоянный магнит, он имеет определенный для себя уровень силы. Поэтому, если вам необходимо иметь более мощный неодим, лучше приобрести его, учитывая нужную силу нового.

Заключение: в статье рассмотрена тема, как увеличить силу магнита, в том числе, как увеличить мощность неодимового магнита. Получается, что существует несколько способов увеличить свойства магнита. Потому что бывает просто намагниченный металл, увеличить силу которого невозможно.

Наиболее простые способы: с помощью клея и других магнитиков (они должны быть приклеены идентичными полюсами), а также – более мощного, во внешнем поле которого должен находится исходный магнит.

Рассмотрены способы увеличения силы электромагнита, которые заключаются в дополнительной обмотке проводами или усилении поступления тока. Единственное, что нужно учитывать — это силу поступления тока в целях безопасности и сохранности аппарата.

Обычные и неодимовые магниты не способны поддаваться на увеличение собственной мощности.

24.10.17, 19:10

Историческая справка

Широкое применение магнитодвижущей силы немыслимо без надёжных генераторов электричества и устройств, преобразующих последнее в механическое движение.

Первый соленоид, представлявший собой проволочную катушку с постоянным током, был изобретён французским учёным Андре-Мари Ампером в 1820 году для усиления открытого Х.Эрстедом магнитного действия тока, и применён соотечественником Ампера Франсуа Араго в опытах по намагничиванию стальных стержней. Магнитные свойства соленоида были экспериментально изучены Ампером в 1822 году, при этом была установлена эквивалентность соленоида постоянным природным магнитам.

Старинный трансформатор из экспозиции Канадского музея науки и техники в Оттаве.

Первый электромагнит был создан английским учёным Уильямом Стёрджоном в 1824 году. Он представлял собой катушку из неизолированного медного провода, который наматывался в один ряд на согнутый в виде подковы стержень из мягкого железа. По причине небольшого числа витков катушки, электромагнит Стёрджона был относительно слаб — он мог поднять вес около 4-х килограмм при протекании тока от отдельной батареи. При выключении тока намагниченный железный стержень не мог удержать и 200 грамм (за счёт остаточной намагниченности), что прекрасно демонстрировало принцип работы электромагнита.

В начале 30-годов 19-го столетия американский учёный и изобретатель Джозеф Генри популяризовал и последовательно улучшал конструкцию электромагнита. Применив изолирование медных проводов шёлковой нитью, Дж. Генри удалось получить многослойную обмотку и довести число витков в ней до нескольких тысяч. В результате его электромагнит мог поднять ферромагнитные материалы весом до 936 кг.

Честь изобретения электромеханического реле приписывают как Джозефу Генри, так и английскому учёному, врачу и изобретателю Эдварду Дэви. Любопытная деталь: оба изобрели его независимо друг от друга примерно в одно и то же время (1835—1837 гг.), работая над своими версиями телеграфного аппарата!

Реле Морзе в экспозиции Канадского военного музея связи и электроники, Кингстон, Онтарио

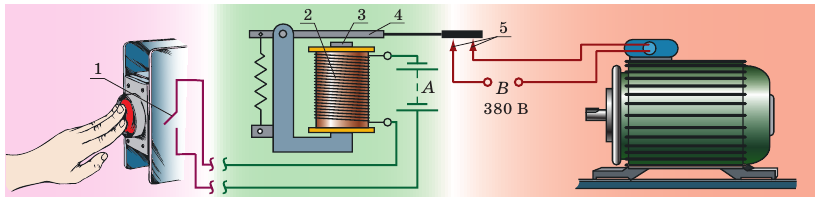

Реле, аналогичные показанному на этой иллюстрации, использовались в логических блоках космических ракет и кораблей почти до конца XX века

А идея применения именно электромагнитного реле в качестве цифрового (в современном понятии) усилителя постоянного тока зафиксирована в американском патенте от 1840 года на имя Сэмьюэла Морзе. Это изобретение произвело революцию в телеграфии — теперь с помощью реле можно было передавать сигналы телеграфа на сколь угодно большие расстояния, вплоть до межконтинентальных. В системах управления космических ракет, кораблей, станций и спутников двоичная логика, построенная с помощью релейных схем, применялась вплоть до конца ХХ века, несмотря на наличие бортовых вычислительных машин, которые стали использоваться в космической технике с начала семидесятых.

Соленоид и его магнитные свойства. Электромагниты

Короткие провода применяются редко. Тем более, что при небольшом токе вокруг них возникает и небольшое магнитное поле. Для усиления магнитного действия прямой провод сворачивают в виде спирали на непроводящем трубчатом каркасе (дереве, пластмассе, керамике). Такое устройство называется соленоидом (от греч. «солен» — «трубка»). Проще говоря, это катушка с током.

Магнитные поля полосового магнита и катушки-соленоида очень похожи. Силовые линии катушки выходят с северного полюса, в южный полюс входят.

Определить полюсы соленоида можно, поднеся к краю катушки магнит. Если цепь замкнута, и по катушке идет ток, то магнит или притянется к соленоиду, или оттолкнется от него. Например, к катушке приблизили северный полюс магнита, подвешенный на нити.

Магнит оттолкнулся от края катушки. Но ведь отталкиваются одноименные полюсы. Значит, приблизили магнит к северному полюсу соленоида. С другой стороны будет находиться южный полюс.

Магнит будет притягиваться к катушке, значит, рядом с магнитом находится южный полюс катушки, так как притягиваются разноименные полюсы.

Направление линий магнитного поля катушки с током помогает определить второе правило правой руки.

Получается, что соленоид можно использовать как магнит, если подключить такой магнит к источнику тока. Это будет уже не постоянный магнит, а созданный с использованием электрического тока, который срабатывает при включении в электрическую сеть.

При изменении (увеличении или уменьшении) магнитного действия соленоида можно пойти тремя путями:

регулированием силы тока цепи (можно с помощью реостата);

увеличением (уменьшением) количества витков катушки;

использованием внутри катушки сердечника (чаще всего из железа).

Приспособление, состоящее из катушки с током и сердечника внутри нее, называется электромагнитом. Это одна из главных частей большинства электротехнических приборов, систем и устройств:

• телеграфная связь;
• стационарные телефонные аппараты;
• электрические звонки;
• электродвигатели;
• трансформаторы;
• электромагнитные реле;
• домофоны;
• производственные электромагниты.

Грузоподъемный магнит.

Домофон с электромагнитом.

Вентилятор с электродвигателем.

Самый первый электромагнит был изготовлен англичанином У. Стердженом в 1825 году. Его магнит массой 200 г сумел удержать тело в 3 кг 600 г. Через шесть лет американец Дж. Генри создал электромагнит, который поднимал уже 1000 кг.

Интересно и просто на основе электромагнита работает электрический звонок.

Схема электрозвонка.

Цифрами на схеме обозначены основные детали звонка. Это;

1. Провода, идущие через замыкающую кнопку к источнику тока.
2. Контактная пластинка.
3. Контактный винт.
4. Якорь – тонкая железная пластинка.
5. Обмотка катушки.
6. Сердечник.
7. Ударный элемент звонка – молоточек.
8. Чаша звонка.

При нажатой кнопке звонка происходит замыкание цепи. По обмотке 5 идет ток, и катушка с сердечником 6 превращается в электромагнит. Якорь 4 притягивается электромагнитом к сердечнику 6. В этот момент молоточек 7 ударяет по чаше звонка 8, слышен звонкий удар звонка. Контактный винт в результате движения якоря отходит от контактной пластинки 2, и цепь размыкается. Якорь «отлипает» от сердечника, возвращается в исходное положение, соединяя тем самым контактный винт с контактной пластинкой. Цепь снова замкнута, электромагнит снова срабатывает и т.д. Происходит все очень быстро: цепь то замыкается, то размыкается, магнит то притягивает, то отпускает якорь, молоточек быстро стучит по чаше звонка. Частые удары сливаются в почти сплошной звук.

Электромагниты после отключения от сети быстро размагничиваются и не приносят особых хлопот в применении.

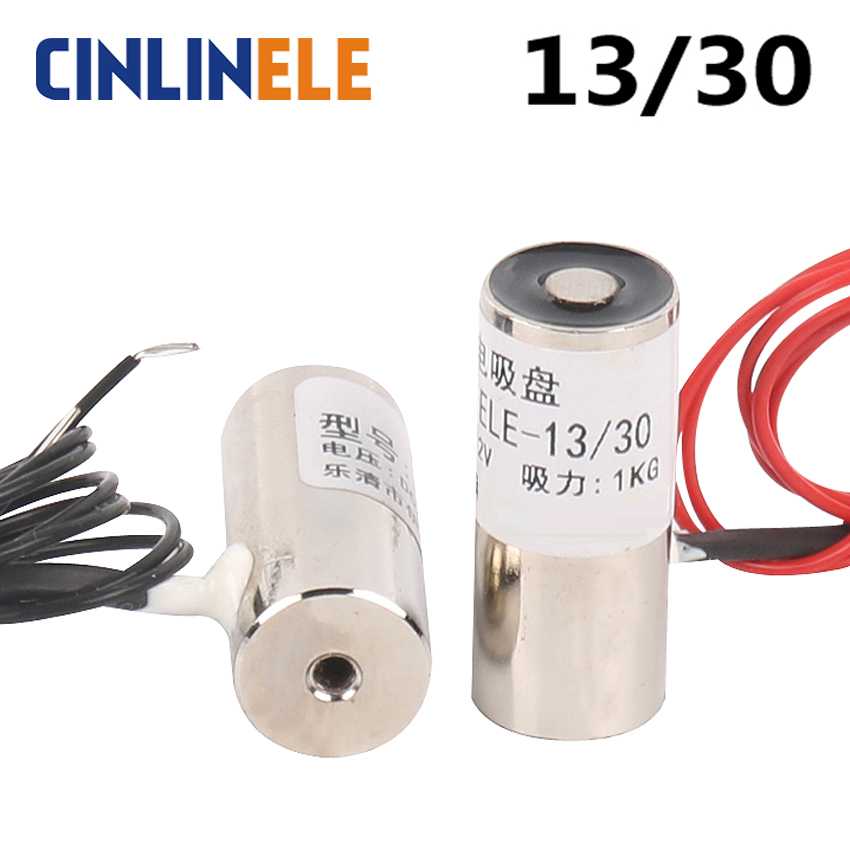

Dc 12v 88 lb 40kg электрический подъемный магнит электромагнитный электромагнит подъемный удерживающий электромагнит Продажа

Компатибилита

Tato část je kompatibilní s vozidlo (vozy).
Zobrazit všechna compatibilní vozidla

Tato část je kompatibilní s 1 vozidlo (vozy) vhodný

• Rok
• Уделат
• Моделька
• Субмодель
• Накладка
• Двигатель

Адрес:

DC 12 В 88 LB 40 кг Электромагнитный магнит Электромагнитный электромагнет výtahový elektromagnet

Specifikace:

Materiál: kov + plast

Великост: 49x 21мм

Модель: WF-P49 / 21

Sání: 400 N / 88 liber

Množství: 1ks

Používání:

Nainstalované v automatizačním zařízení, poté napájení a provoz.

Funkce:

1. Elektromagnet s přísavkou může генерировать сильную адсорбцию sílu za stavu napájení a může být instalován do automatického zařízení, aby mohl hrát roli zastavení nebo pohybu.

2. Широкое использование в автоматическом распределении виртуальных линий, трехдисковые конструкции, манипуляторы, экспериментальные образцы, металлические конструкции, автоматические механические соединения, механические соединения и механические соединения.

3.ovládání je jednoduché, úspory energie, bezpečné a spolehlivé, a může být dálkové ovládání.

Obsah balení:

1x přidržovací elektromagnet

Poznámka:

1. Použití elektromagnetického povrchu pohárku by mělo být hladké, ne drsné, což by mělo ovlivnit účinek použití.

2. Адсорбционная область předmětů používajících přísavkový elektromagnet by měla převažovat nad elektromagnetem obličeje.

3.Výběrový předmět typu adesorpční elektromagnetické adesorpce, pokud magnetické vodivé materiály, jako je nízko uhlíková ocel, elektrické čisté železo, křemíkový plech a jinak vlineké.

4.Použití sacího typu elektromagnetu adorpčního objektu musí mít dostatečnou tloušťku, obvykle pokud možno ne menší než tloušťku stěny elektromagnetu.

5.Směšovací pohár typu elektromagnet nelze použít k pohlcení předmětů s vysokou teplotou.

Oznámení:

— Vzhledem k různým výrobním šaržím se mohou podrobnosti o produktu trochu lišit.Pokud rozdíl odstraníte, kupte jej prosím opatrně.

— Поверхность одиночки 1-3 мм в длину ручного расстояния.

— Вжледем к одному образу и другому свету немуси образ, который скутечноу барву положки. Děkujeme za pochopení.

Дополнительная информация:

Отличие электромагнита постоянного тока от электромагнита переменного тока, назначение и принцип работы короткозамкнутого витка

Магнитная система электромагнитов постоянного и переменного тока различная. У электромагнита постоянного тока относительно небольшой зазор d, а сам магнитопровод может быть выполнен из сплошного цельного куска электротехнической стали.

У магнитов переменного тока система шихтованная, набранная из тонких листов электротехнической стали.

Так как через катушку протекает переменный ток, то и магнитный поток Ф изменяет свое направление и в какие то моменты времени становится равным нулю. В этом случае противодействующая пружина будет отрывать якорь от полюсного наконечника и возникнет дребезг якоря. Для устранения этого явления используются либо многофазовые электромагниты, либо короткозамкнутое кольцо, которое устанавливается на расщепленной части полюсного наконечника. Так как у катушек переменного тока определяющим является индуктивное сопротивление, а оно зависит от индуктивности, то в первоначальный момент , когда рабочий зазор d максимален и индуктивность минимальна, ток якоря максимален, то есть имеется бросок тока через катушку. При минимальном зазоре, когда якорь соприкоснется с полюсным наконечником, индуктивность возрастет и ток возрастет.

В электромагнитах переменного тока магнитное сопротивление зависит не только от , l, S сердечника, но и от потерь в стали и наличия короткозамкнутых обмоток, расположенных на сердечнике.

Катушка электромагнита постоянного тока выполняется достаточно высокой и тонкой, для улучшения условий охлаждения (потери мощности на постоянном токе только на чисто активном сопротивлении проводника).

Катушка электромагнита переменного тока выполняется более низкой, т.к. кроме потерь мощности в активном и индуктивном сопротивлении катушки имеются потери мощности на перемагничивание сердечника.

Как известно в электромагнитах переменного тока ток в обмотке сильно зависит от положения якоря. В клапанных элек­тромагнитах ток в притянутом состоянии в десятки раз меньше, чем при отпущенном якоре. Это затрудняет создание максимальных реле напряжения на базе клапанной системы, так как при напря­жениях, близких к напряжению срабатывания, через обмотку про­текает большой ток, выделяется мощность, в сотни раз превышаю­щая мощность в обмотке при притянутом якоре. Приходится сильно увеличивать габариты катушки, чтобы рассеивать большую мощ­ность, выделяемую при отпущенном якоре. Большим преимуществом реле серии ЭН является относительно небольшое изменение маг­нитной проводимости, в результате чего ток в обмотках мало ме­няется при повороте якоря. Это дает возможность иметь малые га­бариты обмоток.

Если отрывное усилие электромагнита будет Р_ОТР, то дважды за период в точке А (рис. 6, в) якорь электромагнита будет от­падать, а в точке В — снова притягиваться, т. е. будет вибрировать с двойной частотой. Вибрация приводит к износу магнитной сис­темы и сопровождается гудением.

­

Рис.6. Кривая изменения силы притяжения электромагнита

переменного тока без короткозамкнутого витка.

Для устранения вибрации электромагни­ты переменного тока снабжаются короткозамкнутыми витками (рис.7, а) из проводниковых материалов (медь, латунь), охватывающими часть полюса электромагнита (70 — 80%).

Принцип работы витка заключается в следующем. Общий поток электро­магнита Ф разветвляется на поток Ф₁, который проходит по не охваченной витком части полюса, и на поток Ф₂, который проходит через часть, охва­тываемую короткозамкнутым витком. При этом в витке индуцируется ЭДС е_К.З, и возникает ток i_К.З., сдвинутый по отношению к е_К.З. на угол

Рис.7. Принцип работы короткозамкнутого витка

в электромагнитных системах переменного тока.

и опре­деляемый весьма незначительной индуктивностью витка. Для упрощения принимаем = 0. Ток i_К.З , возбуждает магнитный поток Ф_К.З., который охватывает короткозамкнутый виток и вместе с частью основного потока образует поток Ф₂,проходящий через часть полюса, охваченную витком, и сдвинутый во вре­мени по отношению к потоку Ф₁ на угол (рис.7, б и в).

Сила притяжения электромагнита Р складывается из двух пульсирующих, но сдвинутых во времени сил Р± и Р₂(рис.7, г). Благодаря сдвигу их во времени общая сила Р пульсирует много меньше и минимальное значение ее остается выше Р_ОТР, чем и исключается вибрация якоря.

Процесс изготовления мощного 12-вольтового магнита

Конечно, в роли сердечника можно использовать и любой другой массивный стальной штырь. Но подкова от старого замка подойдет как нельзя лучше. Ее изгиб будет служить в качестве своеобразной ручки, если мы начнем поднимать грузы, обладающие внушительным весом. Итак, в данном случае процесс изготовления электромагнита своими руками следующий:

1. Наматываем проволоку из трансформатора вокруг одной из подков. Витки кладем как можно плотнее. Изгиб подковы будет немного мешать, но ничего страшного. Когда заканчивается длина стороны подковы, укладываем витки в противоположную сторону, поверх первого ряда витков. Делаем, в общей сложности, 500 витков.
2. Когда обмотка одной половины подковы готова, обматываем ее одним слоем изоленты. Изначальный конец провода, предназначенного для подпитки от источника тока, выводим в верхнюю часть будущей ручки. Обматываем нашу катушку на подкове еще одним слоем изоленты. Другой конец проводника приматываем к изгибающейся сердцевине ручки и на другой стороне делаем еще одну катушку.
3. Наматываем проволоку на противоположную сторону подковы. Делаем все так же, как и в случае с первой стороной. Когда 500 витков уложено, так же выводим конец провода для запитки от энергоисточника. Кому непонятно, порядок действий хорошо показан в этом видео.

Заключительная стадия изготовления электромагнита своими руками — подпитка к энергоисточнику. Если это аккумулятор, наращиваем концы зачищенных проводников нашего электромагнита при помощи дополнительных проводов, которые подсоединяем к клеммам аккумулятора. Если это блок питания, отрезаем штекер, идущий на потребитель, зачищаем провода и к каждому прикручиваем по проводу от электромагнита. Изолируем изолентой. Включаем блок питания в розетку. Поздравляем. Вы сделали своими руками мощный электромагнит на 12 вольт, который в состоянии поднимать грузы свыше 5 кг.

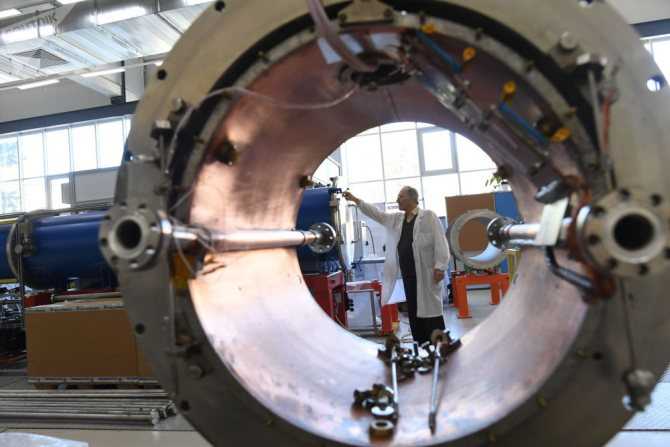

Сверхпроводящий электромагнит

Отличие сверхпроводящего электромагнита от обычного в том, что в его обмотке, вместо обычно проводника, используется сверхпроводник. При этом его обмотка охлаждена с помощью жидкого гелия до очень низких температур. Его преимущество в том, что ток в нем достигает очень больших значений, благодаря тому, что у сверхпроводника, практически отсутствует сопротивление. Поэтому магнитное поле приобретает большую силу. Эксплуатация таких электромагнитов обходится дешевле, так как в них отсутствуют тепловые потери в обмотке. Сверхпроводящие магниты используются в аппаратах МРТ, ускорителях частиц и в другом научном оборудовании.
