Стабилизатор или реле напряжения

Типы стабилизаторов

В зависимости от принципа действия, стабилизаторы осуществляют нормализацию напряжения разными способами.

В бытовых условиях применяются следующие типы однофазных стабилизаторов:

• Сервоприводные;
• Релейные;
• Тиристорные.

Сервоприводный

Стабилизатор напряжения с сервоприводом представляет собой обычный автотрансформатор с механической регулировкой напряжения. По обмотке трансформатора перемещается скользящий контакт, закреплённый на роторе серводвигателя. Величину угла поворота ротора задаёт схема контроля напряжения. При низком напряжении трансформатор работает как повышающий, а при высоком напряжении как понижающий. В результате на выходных клеммах устройства получается напряжение точно соответствующее номинальному – 220В.

Устройство стоит недорого и обеспечивает высокую точность установки. Основным недостатком электромеханического стабилизатора является его низкая скорость отработки скачков напряжения и шум от работы серводвигателя. Из-за того, что щётки загрязняются, срабатываются и обгорают, такой стабилизатор требует регулярного технического обслуживания.

Релейный

Релейный стабилизатор так же имеет в своей конструкции автотрансформатор. Но вместо плавной регулировки напряжения, это устройство может обеспечить только дискретное изменение напряжения на выходе. Это обусловлено особенностью конструкции. Изменение напряжения на выходе, осуществляется переключением обмоток трансформатора с помощью реле. Причём, чем большее количество реле используется в схеме устройства, тем большую точность можно получить. Несмотря на это добиться идеальной точности с помощью такого устройства, практически невозможно. К достоинствам прибора релейного типа можно отнести хорошую скорость реакции на изменения входного напряжения, а недостатком его является малая точность и щелчки реле во время работы.

Тиристорный

Принцип работы полупроводниковых стабилизаторов основан на переключении обмоток трансформатора с помощью ключей, которые выполнены не на реле, а на полупроводниковых многослойных приборах – тиристорах или симисторах. Однофазный тиристорный стабилизатор напряжения обладает минимальным временем переключения, способен выдерживать большие токи и сам потребляет мало энергии из-за отсутствия индуктивных нагрузок, таких как обмотки трансформатора или катушки реле. Тиристорные стабилизаторы рекомендуются для стабилизации напряжения при подключении особо чувствительной техники, например, для газовых котлов.

Устройство может работать при отрицательных температурах, поэтому используется в неотапливаемом помещении. Разновидностью электронного стабилизатора является однофазный симисторный стабилизатор напряжения. В отличие от тиристора, этот симметричный полупроводниковый прибор пропускает ток в двух направлениях, поэтому для построения электронного ключа требуется один симистор, заменяющий два тиристора. Достоинства прибора – малые габариты бесшумность и  высокая скорость переключения. Основной недостаток симисторного прибора – это неспособность выдерживать броски напряжения, что ограничивает его применение при работе с реактивной нагрузкой.

Это интересно: Зачем нужен стабилизатор напряжения?

Отличия реле напряжения от стабилизатора

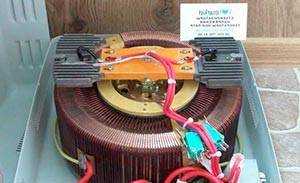

Стабилизатор напряжения электромеханического типа

Что собой представляет данный прибор? По сути, это трансформатор (вольтодобавочный), который самостоятельно регулирует напряжение на подающем шлейфе. То есть, нет необходимости что-то подкручивать, если появилась необходимость добавить несколько вольт, как это делается с релейными аналогами.

В настоящее время область применения электромеханических стабилизаторов достаточно обширна. Это не только помещения бытового назначения и офисы, востребованы эти приборы и в тех местах, где используется высокоточное электронное оборудование. К примеру, в медицинских учреждениях.

Классификация стабилизаторов

Основное разделение стабилизаторов напряжения электромеханических производится по самому напряжению. То есть, они бывают однофазными (220 вольт) и трехфазными (380 вольт). Понятно, что первые чаще всего используются в частном секторе и в офисных помещениях, вторые в больших учреждениях и на производстве. Хотя сегодня, когда у населения появилась возможность строить большие собственные дома, в которых размещается огромное количество бытовой техники, трехфазные стабилизаторы напряжения стали устанавливаться и в них.

По своему исполнению приборы представлены настенными моделями, напольными, настольными, могут крепиться как в горизонтальном положении, так и в вертикальном. То есть, производители учли все варианты удобного расположения, зависящего от места установки аппарата. Необходимо отметить, что эти стабилизаторы напряжения обладают очень точной установкой напряжения, работают без посторонних помех, прекрасно себя показали при краткосрочных высоких перегрузках, при этом обладают достаточно широким интервалом стабилизации самого напряжения.

И третья позиция разделения – это мощность прибора. В настоящее время производители предлагают очень широкий модельный ряд в этом плане. Здесь и простые маломощные стабилизаторы напряжения 500 кВА, и высокомощные агрегаты до 20000 кВА. Необходимо отметить, что чисто конструктивно две позиции (220 и 380 вольт) отличаются между собой тем, что первый вариант – это один трансформатор и один щеточный блок, в конструкции второго могут присутствовать два или три трансформатора.

Достоинства и недостатки

Электромеханические стабилизаторы напряжения обладают широким рядом преимуществ перед другими аналогами:

• широчайший диапазон входного напряжения;
• высокая точность выходного показателя напряжения, искажения практически отсутствуют;
• безопасная работа при высоком входном напряжении краткосрочного действия в независимости от того это будет напряжение 220 вольт или 380;
• низкая чувствительность (практически полное ее отсутствие) к рабочей частоте дает возможность использовать трехфазные стабилизаторы напряжения на промышленных объектах;
• бесшумная работа даже при самых высоких скачках напряжения в подающей сети.

Не обошлось и без недостатков:

• к сожалению, это не электронный прибор, поэтому в конструкции электромеханического стабилизатора присутствуют подвижные элементы, которые раз в 5-6 лет придется менять на новые;
• раз в десять лет производители рекомендуют менять сервопривод щеточного блока;
• если напряжение в подающей сети падает ниже 180 вольт, то практически все производители не гарантируют его повышение на выходе до заявленного паспортного значения;
• однофазные аналоги не приспособлены работать при низких температурах, поэтому лучше всего устанавливать их внутри отапливаемых помещений;
• не очень высокая скорость стабилизации, конечно, если сравнивать с другими моделями;
• есть ли необходимость данный момент относить к недостаткам, каждый решает сам, но работа сервопривода электромеханического стабилизатора сопровождается щелчком, который действует доли секунд.

Защита стабилизаторов

Большинство современных моделей имеют защиту от перенапряжения. Они не способны бесконечно выравнивать сколь угодно большие или малые значения входного напряжения, и через определенное время отключат питание, тем самым сохранив ваше оборудование.

Более того, после нормализации входного напряжения, оно подается на выход не сразу, а с некоторой задержкой в несколько секунд. Данное время может быть установлено жестко или варьироваться и настраиваться самостоятельно, все зависит от модели и производителя.

Основные виды стабилизаторов широко представленные сегодня в магазинах можно подразделить на 4 типа:

• релейные
• электронные
• электромеханические
• инверторные

Вот сравнительная таблица по каждому из видов стабилизатора, включая примерные цены за 1квт:

Ознакомиться с текущими ценами на сегодняшний день и подобрать себе нужную модель можно здесь.

Рассмотрим каждый из них более подробно.

Определение типа защиты

На сегодняшний день стабилизаторы делятся на 2 основных типа:

• стационарные приборы для стабилизации напряжения, их монтаж делают на весь дом;
• переносные модели, они могут стабилизировать работу всего нескольких электрических устройств.

Также, стабилизаторы стационарного назначения подразделяются на однофазные и трехфазные, все зависит от условий, в которых их планируют эксплуатировать. В своем доме или квартире более уместным будет установить и подключить стабилизатор вблизи распределительного щита электроэнергии, с помощью такого шага вы сможете предотвратить сбои и перегрузки всей сети.

Преимущества реле

Несмотря на то, что реле не способны удерживать напряжение в нужных пределах, они достаточно часто применяются в схеме защиты от перенапряжения. Этому способствуют следующие их преимущества:

1. Гарантированное отключение электричества при критических скачках напряжения. При кратковременной продолжительности такого скачка питания включается сразу после возврата сети в нормальное состояние. Реле уже через 1 с готово снова автоматически включить цепь.
2. Малые габариты. Вся схема защиты на основе реле легко помещается во входном щитке, даже когда монтируется несколько устройств (минимальное и максимальное реле).
3. Удобный монтаж. Современные реле выполнены так, чтобы могли устанавливаться на стандартную DIN-рейку, а провод цепи легко и быстро закрепляется в клеммном зажиме. При защите отдельных бытовых приборов можно использовать модель реле, которая просто подключается в розетку.
4. Доступная цена. Стоимость реле значительно ниже стоимости стабилизатора. Покупка даже нескольких таких устройств обойдется заметно дешевле, чем одного стабилизатора.
5. Бесшумность работы.

Преимущества

Теперь, когда мы знаем строение и особенности работы релейных приборов, перейдем к определению положительных и отрицательных их сторон. Итак, эти устройства являются полезными и востребованными благодаря:

1. малым размерам. Это объясняется тем, что вольтодобавочный трансформатор только компенсирует разницу между вольтами на входе и необходимыми вольтами на выходе и поэтому является небольшим;
2. широкому диапазону величин напряжения на входе (для некоторых моделей он может колебаться от 100 до 280-ти);
3. широкому спектру рабочей температуры (некоторые модели могут работать в условиях, когда температура помещения является большей -40 и меньшей +40 градусов Цельсия;
4. низкому уровню шумности (слышно только как переключается реле);
5. низкому уровню чувствительности к искажениям и частоте тока на входе;
6. допустимой длительной перегрузке в 110 процентов. Причиной этого является то, что реле работает с током, который имеет малое количество вольт.

Также многие специалисты отмечают, что такие стабилизаторы могут работать в течение долгого времени (до десяти лет).

Полезный совет: релейные приборы могут работать до десяти лет, если производитель встроил очень качественные реле

При выборе нужно обращать внимание на особенности реле и материалы, из которых они сделаны

Конечно, очень важным преимуществом является и низкий уровень цены.

Недостатки

Если же говорить о негативных сторонах, то они обусловлены принципом работы и схемой построения релейного стабилизатора, который предназначен подавать на выходе 220 вольт с некоторым отклонением.

Наиболее слабым его местом является реле. Собственно некачественное реле может стать причиной преждевременного выхода из строя. Такое реле является существенным недостатком конструкции. Кроме этого, переключение реле сопровождается наличием определенного шума. Его уровень зависит от самой модели.

К числу существенных недостатков следует отнести ступенчатый способ выравнивания тока. Переключение обмоток приводит к появлению скачков, которые могут обостряться во время большого проседания или всплеска величины вольт в общей электросети.

Об этом недостатке часто отзываются пользователи. Они отмечают, что при срабатывании реле видно, как мерцают галогенные лампы. Если же часто прыгает ток, то слышно как каждые пять минут срабатывает реле.

Минусом можно назвать и уменьшение скорости реакции в зависимости от повышения точности выравнивания тока. Это объясняется тем, что для достижения большей точности нужно переключить большее количество обмоток. Это, конечно, занимает дополнительное время.

На дешевых моделях часто указывают завышенную мощность.

Полезный совет: при покупке дешевых моделей нужно выбирать стабилизатор, мощность которого на 30 процентов должна быть больше общей мощности приборов, которые будут к нему подключаться.

Правила техобслуживания и эксплуатации

Конечно, все стабилизаторы напряжения релейного типа, которые используются дома, должны проходить регулярное техническое обслуживание. Производители отмечают, что такое обслуживание должно проводиться ежегодно

Во время его проведения нужно обращать внимание на:

1. уровень надежности соединений проводов входного тока, нагрузки и заземления;
2. уровень свободной циркуляции воздуха в системе охлаждения;
3. наличие повреждений;
4. работу измерительных приборов.

В тех ситуациях, когда соединение ослабились или появились загрязнения, для исправления ситуации нужно отключать стабилизатор. Помещение, где находится сам стабилизатор, должно быть сухим. Влажность должна быть меньше 80-ти процентов.

При эксплуатации все вентиляционные отверстия должны быть открытыми. Их вообще нельзя закрывать.

Обязательным условием эксплуатации является наличие заземления и отсутствие вблизи предметов, которые могут очень быстро загореться.

Что же говорят люди?

Учитывая то, что релейные устройства для стабилизации тока являются самыми дешевыми, ими уже успели воспользоваться многие люди. Многие из них покупали самые дешевые модели, привезенные из Китая. В результате значительная часть из них осталась довольна.

Однако были выявлены некоторые проблемы с реле. В некоторых моделях они часто горели. При этом возникали сложности с поиском аналогичных реле.

Очень большое число пользователей выражает свое удовлетворение тем, что эти типы приборов могут подать нормальный ток при условии, если на входе фиксируется низкое число вольт.

В свою очередь, есть много негативных отзывов о невозможности поддерживать заявленную в документации мощность. Во многом это касается китайских моделей.

Среди плюсов многих отечественных моделей пользователи определили невысокий шум переключения реле.

Релейно-электромеханический гибридный стабилизатор

Совсем недавно мы рассказывали о двух самых распространенных видах стабилизаторов – релейных и электромеханических, более того, путем непосредственного сравнения выясняли какой из них лучше. Чаще всего в продаже вам встретятся гибридные модели, в которых объединены принципы работы именно этих типов стабилизаторов.

Если вы знакомы со схемами работы релейных и электромеханических стабилизаторов, то вы знаете главные их отличия – первый стабилизирует быстро, но не очень точно, второй же гораздо более точно, но значительно медленнее.

Казалось бы, логичным решением для гибридной модели, совмещающей их, было бы взять всё самое лучшее из этих двух технологий и сделать стабилизатор быстрым и точным, но по факту в нём решаются несколько другие задачи, а именно расширяется диапазон стабилизации.

Ведь чаще всего и гибридный и электромеханический стабилизатор работают в диапазоне в среднем от 140-150 Вольт до 250-260, гибридная же модель, при этом нормализирует в диапазоне от 100 до 280 Вольт!

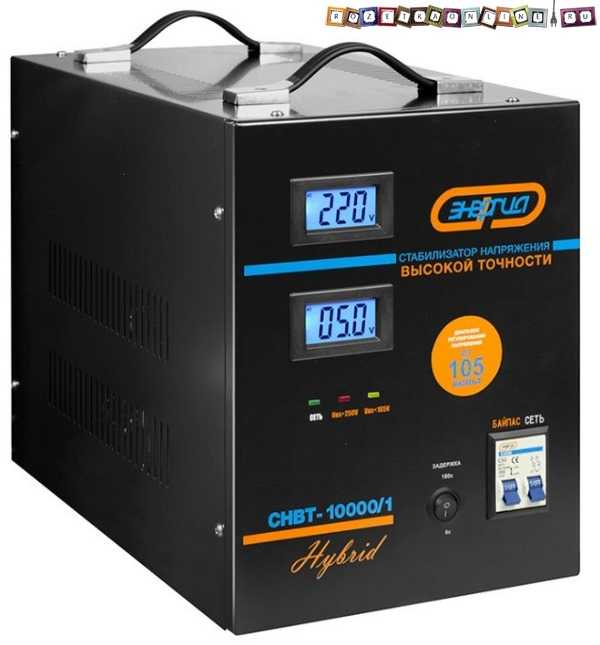

Так, например, стабилизатор Энергия СНВТ Hybrid (вот такие), при входящем напряжении от 145 Вольт до 250 Вольт, работает как обычный электромеханический стабилизатор, когда  же напряжение переходит эти пределы, срабатывает релейная часть, общий диапазон работы гибридного стабилизатора таким образом расширен — от 105 – до 275 В!

Наглядная схема работы гибридного стабилизатора Энергия показана ниже:

Принцип работы гибридного стабилизатора напряжения следующий:

— Входящее напряжение замеряется вольтметром

— Если оно находится в диапазоне от от 145 Вольт до 250 Вольт — работает механическая часть. По автотрансформатору, с помощью сервопривода, перемещается токопроводящий угольный ролик, который встаёт в нужное положение на обмотке так, чтобы выходящее напряжение было близко к 220 Вольтам, подибрается соответствующий коэффцициент трансформации.

— Если же входящее напряжение становится ниже 145 Вольт или выше 250 Вольт, переключается реле, которое моментально подключает соответствующую отпайку от обмотки автотрансформатора с большим коэфициентом трансформации так, чтобы выходящее напряжение было приближено к стандартным 220В.

К сожалению, гибридный стабилизатор, совмещающий в себе релейную и электромеханическую модели, так же получил от своих предшественников все их минусы.

Так, при работе в электромеханическом режиме, при высокой точности, стабилизация происходит медленно, а при вступлении в работу релейной части, точность значительно падает, хотя и увеличивается скорость переключения режимов.

Когда нужен гибридный релейно-электромеханический стабилизатор?

Главным преимуществом такой модели, как вы уже поняли, является расширенный диапазон стабилизации. Обычно это требуется не всем, такие большие перепады скорее исключение, встречаются не так часто.

Если вы из числа тех «счастливчиков», кто столкнулся с такой проблемой на даче или в квартире, вы должны знать, что в среднем гибридная модель стабилизатора Энергия Hybrid 10000 (на 10 кВА) работающая в диапазоне от 105 до 275 Вольт стоит около 22 000 рублей, при этом, чисто релейный стабилизатор Энергия линейки Voltron 10000, работающий в диапазоне 105-265 Вольт, стоит около 17000 рублей.

Итого разница в цене между ними чуть больше 20%, при этом диапазон стабилизации практически одинаков, переплачивать за гибридную модель стоит лишь тогда, когда вам требуется более высокая точность стабилизации, во всех остальных случаях выгоднее приобрести более доступную чисто релейную модель с расширенным диапазоном стабилизации.

Преимущества реле напряжения

В отличие от стабилизаторов напряжения, реле напряжения имеют малые габариты и в большинстве случаев предназначены для установки на DIN-рейку щита учета электроэнергии. Также реле напряжения выпускаются для подключения в розетку. Это дает возможность защитить отдельный электроприбор или группу приборов, не изменяя конфигурацию электрической схемы дома.

Стоимость реле контроля напряжения намного меньше, стоимости стабилизатора напряжения, даже если мы используем несколько реле напряжения.

Реле контроля напряжения не стабилизирует напряжение, как стабилизатор напряжения, а является прибором автоматики и предназначено для защиты от скачков напряжения. Оно значительно быстрее реагирует на опасные скачки напряжения вследствие чего, лучше справляются с защитой потребителей от выхода из строя.

Советы по выбору стабилизатора

При выборе учитывайте следующие факторы:

1. Модель стабилизатора по числу фаз сети. Если в вашей трехфазной сети работают 1-фазные устройства, то для защиты от перепадов напряжения лучше применять три отдельных однофазных стабилизатора.
2. Мощность прибора. При определении этого параметра нужно учесть, что некоторые устройства имеют асинхронные двигатели, у которых высокие пусковые токи.
3. Точность стабилизации для защиты бытовых устройств, его быстродействие.
4. Наличие вспомогательных функций.
5. Условия работы прибора.
6. При выборе прибора необходимо учесть схему разводки проводов цепи питания.

Сравнение релейного и тиристорного стабилизатора

Описание популярных моделей

Схемы подключения и настройки большинства моделей, предлагаемых отечественными производителями, имеют много общего, отличаться могут только деталями.

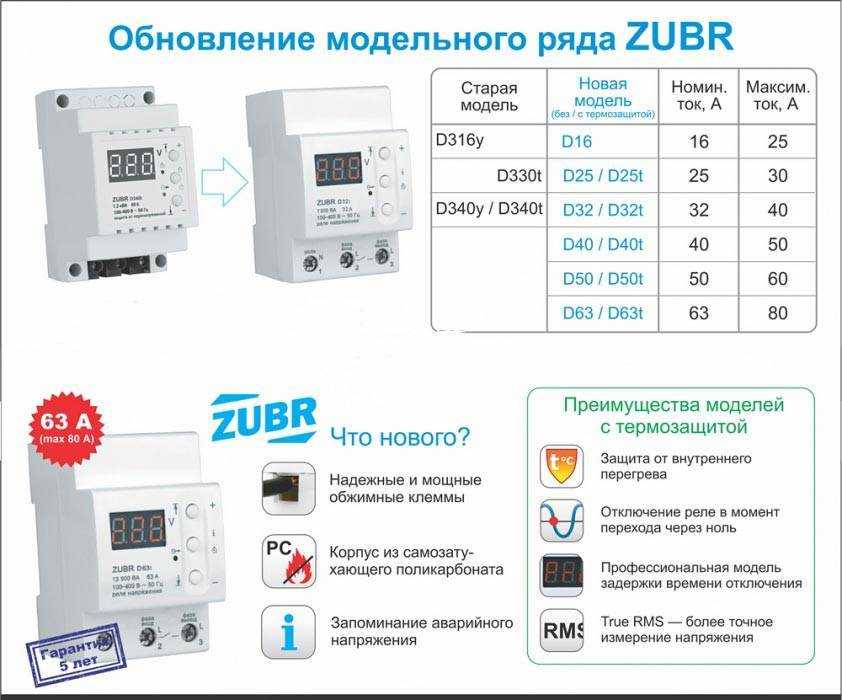

Приборы под маркой Зубр

Защитные устройства этой серии включаются схему энергоснабжения двумя способами:

• упрощенное внутреннее подключение;
• совместно с УЗО и защитным автоматом.

В первом случае нагрузка подсоединяется непосредственно к выходу прибора, а во втором цепь контроля замыкается через УЗО и АВ. Такое включение Зубра позволяет защитить линию не только от перепадов напряжения, но и от утечек по току.

Приборы имеют различные варианты исполнений, отличающиеся номинальными токами (25-63 Ампера). Верхний порог срабатывания – от 220 до 280 с шагом 1 Вольт, а его нижнее значение – от 120 до 210-ти Вольт. Время повторного включения в линию варьируется от 3-х до 600 сек. Шаг регулировки – 3 секунды.

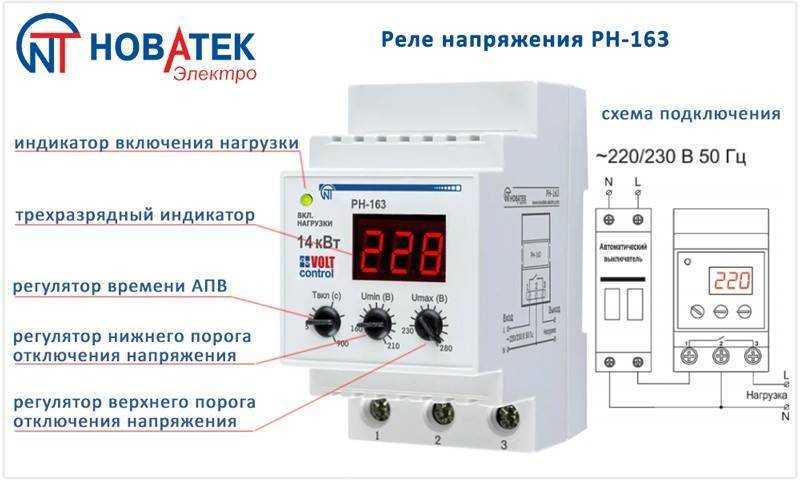

Серия РН

РН-111

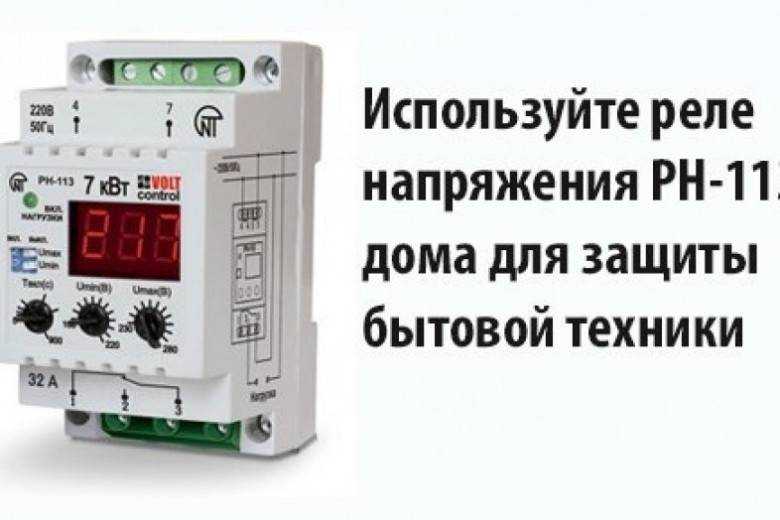

Модель РН-113 включается после электросчетчика и допускает ручное выставление значений нижнего и верхнего порогов срабатывания, индицируемых на встроенном в лицевую панель дисплее. Прибор способен автоматически подключать питающую сеть при восстановлении ее параметров после сильных скачков напряжения.

Для нормальной работы устройств этой серии необходим запас по мощности не менее 20%.

Помимо предельных значений на индикаторе высвечиваются параметры сети при отключении потребителя, а также время, оставшееся до включения. Номинальный ток составляет 32 Ампера; при желании он может быть увеличен за счет установки магнитного пускателя.

Серия УЗМ

Реле напряжения УЗМ-51М

Прибор УЗМ-51М, устанавливаемый сразу после электросчетчика, рассчитан на номинальный ток до 63-х Ампер и занимает сразу 2 модуля на DIN-рейке. Его стандартная ширина – 35 мм. Максимально выставляемая уставка по верхнему пределу напряжения составляет 290 Вольт. Нижний порог срабатывания по перенапряжению равен 100 Вольтам.

Время повторного включения, задаваемое пользователем вручную, может принимать два фиксированных значения – 10 секунд и 6 минут. Приборы серии УЗМ допускается устанавливать в сетях с любой системой заземления: TN-C, TN-S или TN-C-S.

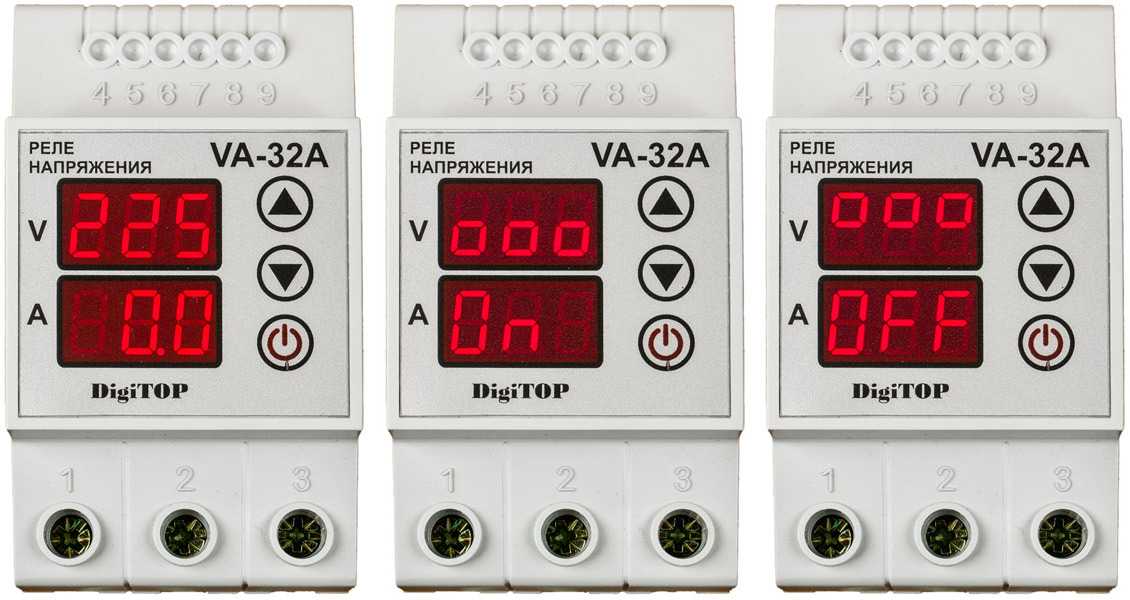

Приборы от фирмы «DigiTOP»

РКН серии V-protektor используются только для защиты от перепадов напряжения. Они рассчитаны на номинальные токи от 16 до 63 Ампер. Верхний порог срабатывания задается в границах от 210 до 270-ти, а нижний – от 120 до 200 Вольт. Время автоматического восстановления включенного состояния – от 5 до 600 сек. Трехфазный прибор V-protektor 38 рассчитан на максимальный ток не более 10 Ампер.

Устройства марки АВВ

Реле напряжения АВВ

Популярные на рынке реле ABB серии CM позволяют регулировать порог срабатывания в широком диапазоне значений (от 24-х до 240 Вольт – в однофазных и от 320 до 430 Вольт в трехфазных цепях). Время восстановления у большинства моделей составляет от 1 до 30 секунд.

Релейный стабилизатор напряжения

Сегодня невозможно представить квартиру, в которой не было бы бытовой техники. Каждое устройство требует защиты от перепадов напряжения в бытовой сети. Одним из таких приборов защиты является релейный стабилизатор напряжения.

Благодаря такому прибору можно создать комфортные условия работы электрических устройств. Уровень напряжения в номинальном режиме должен составлять 220 В. Релейный вид стабилизатора встречается во многих областях. Это популярный вид защитного прибора, так как имеет простое устройство.

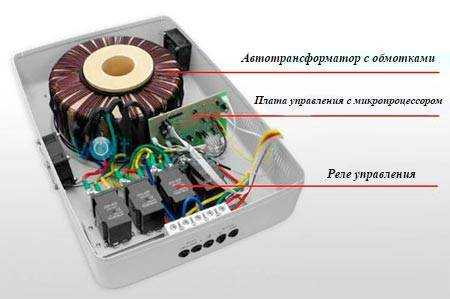

Конструктивные особенности

Перед применением прибора требуется изучить, как он устроен и работает. Релейный стабилизатор включает в себя автотрансформатор и схему электронных элементов, управляющих его действием. В корпусе кроме этого имеется реле. Стабилизатор релейного типа считается повышающим, так как при пониженном напряжении прибор осуществляет повышение напряжения.

Возрастание напряжения будет осуществляться путем подключения дополнительной обмотки. Чаще всего в трансформаторе есть 4 обмотки. При превышении напряжения в сети стабилизатор снижает излишнее напряжение. Схема стабилизатора релейного типа состоит из:

1. Повышающий трансформатор.
2. Управляющий микроконтроллер.
3. Реле.

Это основные элементы релейного стабилизатора. Также устройство может содержать вспомогательные элементы, например, дисплей.

Принцип действия

Разберемся в процессе функционирования стабилизатора релейного типа. Электронная система измеряет параметры входящей электроэнергии. После считывания данных прибор сравнивает эти параметры с величинами номинального режима.

Прибор автоматически производит подключение необходимой обмотки трансформатора для достижения нужных параметров сети. Работа релейного стабилизатора довольно простая. Прибор регулирует параметры сети по ступеням, в результате чего при очередной ступени напряжение изменяется на конкретную величину. Бывают ситуации, когда уровень напряжения не соответствует норме даже после корректировки. Такие ступенчатые регулировки могут также вызвать перепады напряжения.

Если подробно разобраться в принципе действия, то можно понять, что прибор быстро выбирает нужные обмотки. Такие ступенчатые скачки параметров считаются незначительными. Они станут заметнее, если на входе будут наблюдаться подобные скачки напряжения. При подключении к сети высокочувствительных устройств при сильных перепадах напряжения устройства выйдут из строя.

Недобросовестные производители могут запрограммировать стабилизатор таким образом, что на его дисплее всегда будет показывать значение 220 В.

Чаще всего релейный стабилизатор справляется с перепадами сети за 0,15 с. Такой прибор может отключить питание выходным током, когда на входе возникли значения тока наименьшего допустимого значения. После нормализации напряжения прибор снова подключится к работе. Напряжение восстанавливается за 0,6 с.

Достоинства

Основными преимуществами релейной модели стабилизатора можно назвать:

1. Малые габаритные размеры, так как трансформатор имеет только функцию повышения напряжения.
2. Большой интервал значений напряжения.
3. Значительный диапазон рабочих температур. Многие приборы нормально работают при температуре -40 +40 градусов.
4. Низкий уровень шума.
5. Допускается перегрузка до 110%.

Многие изготовители приборов утверждают, что их продукция способна функционировать много лет.

Недостатки

В работе релейных моделей стабилизаторов есть недостатки, которые обусловлены его методом работы, схемой прибора. Слабым звеном его конструкции считается реле. Если изготовитель установил некачественное реле, то оно может стать причиной неисправности прибора. Также при переключении режимов возникают щелчки и шумы.

Другим значимым недостатком является ступенчатое действие устройства выравнивания напряжения. При переключении с одной обмотки на другую напряжение может значительно изменяться, образуя некоторые скачки.

Недорогие модели имеют слабую мощность, которая не больше 30% от мощности бытовых устройств.

Какой лучше выбрать?

Чтобы решить, какой стабилизатор напряжения лучше релейный или электромеханический следует точно знать параметры сети. Для этого можно использовать тестер и провести ряд измерений. Если напряжение в пределах определённого времени изменяется быстро и часто, а нагрузка такого типа, что это может ей повредить, то лучше выбрать релейный стабилизатор. Тем более что он стоит недорого. Если изменения незначительны, а нагрузке нужна высокая точность, то электромеханический стабилизатор будет лучшим выбором.

Несколько сложнее решить, какой стабилизатор напряжения лучше — релейный или электронный? Принцип действия у них одинаковый, только электронный стоит дороже. Здесь важным могут быть условия эксплуатации и надёжность. Для работы в условиях холода нужно предпочесть электронный стабилизатор, а если электроника оборудования чувствительна к форме напряжения, то лучше отдавать предпочтение инверторным или релейным стабилизаторам.

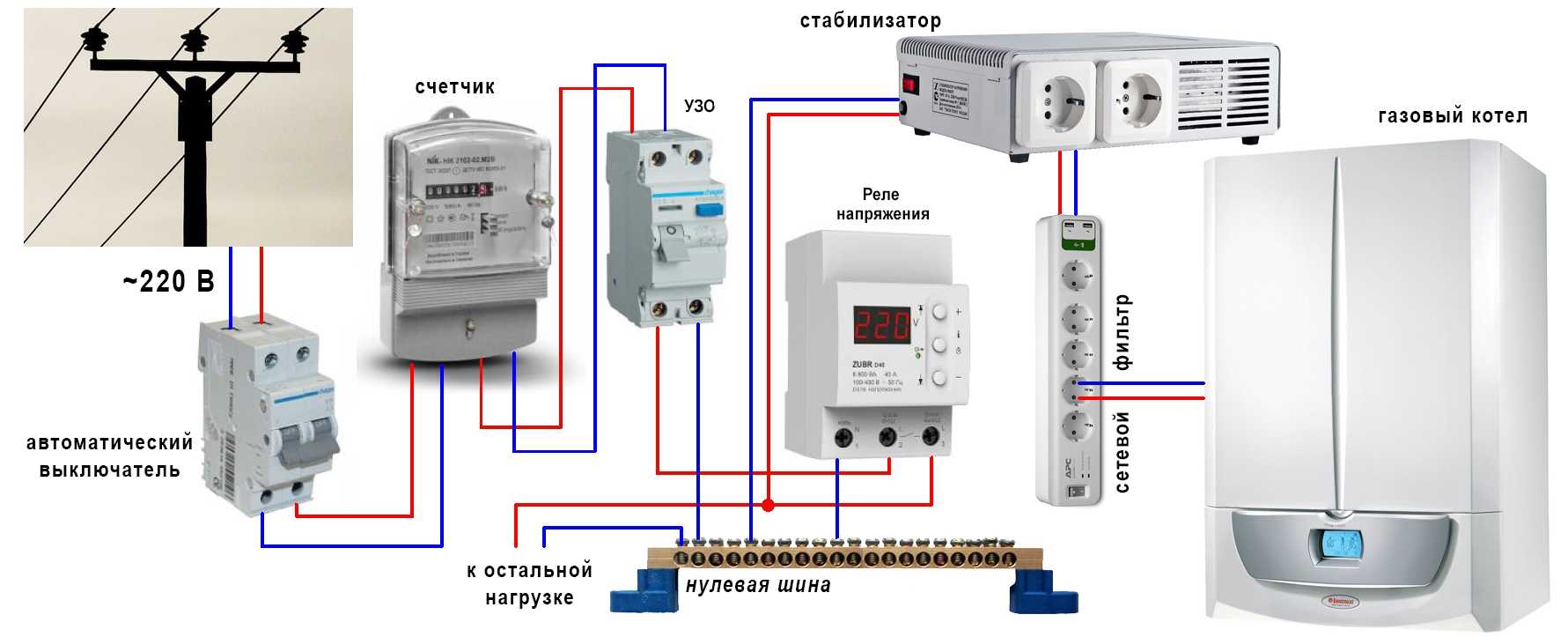

Особенности установки РКН

Схема установки

Общий порядок монтажа реле в электрическом шкафу определяется требованиями действующих стандартов (ПУЭ, в частности). Каждая конкретная модель РКН может устанавливаться в соответствии с выполняемыми ей функциями. Возможны следующие варианты установки реле в линию электропроводки:

• размещение сразу после электрического счетчика (этот способ считается классическим);
• подключение совместно с УЗО и линейным автоматом, что расширяет функциональные возможности прибора;
• установка до электрического счетчика, позволяющая защитить от перенапряжений сам прибор учета.

Последний вариант возможен только после получения разрешения от представителей «Энергосбыта».

Классификация и виды

Удлинитель с реле напряжения

Известные виды РКН различаются по типу используемого в жилище питания, в соответствии с которым они бывают однофазными или трехфазными. Реле напряжения питания 220В устанавливаются в городском жилье, а их трехфазные аналоги используются в офисах или на предприятиях. Нередко они встречаются в частных домах, к которым подведено ответвление от линии 380 Вольт (трехфазное питание).

По способу подключения в обслуживаемую линию известные модели реле контроля сетевого напряжения 220В для дома делятся на следующие виды:

• переходники, включаемые в обычную розетку;
• удлинители, имеющие несколько гнезд (от 1-го до 6-ти);
• приборы, монтируемые в щитке на DIN-рейку.

Первые две позиции представляют собой переходные устройства, обеспечивающие защиту отдельных бытовых потребителей. Этим они принципиально отличаются от РКН, устанавливаемых в распределительном шкафу. К ним могут подключаться целые группы электроприборов.
