Что такое электрическая ёмкость, в чём измеряется и от чего зависит

Заряд и разряд конденсаторов

Как подобрать конденсатор

Рабочий цикл начинается после подключения в цепь источника тока. Перемещение электронов в батарею повышает положительный потенциал на обкладке. Аналогичный процесс увеличивает отрицательный заряд второго рабочего элемента. Рост напряженности поля ограничен напряжением АКБ (U). Накопленную энергию (W) можно определить следующим образом:

W = d *q2/(2*e0*S) = (U2 * C)/2.

Чтобы зарядить конденсатор через резистор, понадобится определенное время:

t = In (1-U (t)/ (Uип – Uн) * R * C,

где

• U(t)/Uип/ Uн – напряжение изменения на конденсаторе/источника питания/ начального уровня, соответственно;
• C – электроемкость плоского конденсатора;
• R – электрическое сопротивление.

По этой формуле можно определить резистор, который надо установить в цепь для получения определенного временного интервала. Данная схема – пример простейшего функционального таймера. Для привода в действие исполнительного механизма к выходу можно подсоединить реле либо иной ключ с расчетом на необходимый уровень напряжения сpaбатывания. По аналогичной схеме происходит разрядка, показанная в нижней части рисунка.

Второй способ применения с пользой времени задержки – сглаживание пульсаций. Даже при сильном, но слишком коротком сигнале на входе напряжение на выходе не успеет измениться. Такое защитное устройство отличается простотой и надежностью при точном расчете компонентов схемы.

Лабораторная работа № 10. Измерение электрической ёмкости конденсатора. Школьный курс физики

Главная | Физика 10 класс | Измерение электрической ёмкости конденсатора

Оборудование

Магазин ёмкостей лабораторный (конденсатор 4700 мкФ), мультиметр, секундомер, резистор сопротивлением 20—25 кОм, выпрямитель лабораторный, ключ, соединительные провода.

Необходимые сведения

Ёмкость конденсатора C можно измерить, если определить модуль заряда на его пластинах Q и напряжение U между ними.

Для того чтобы конденсатор зарядился, его необходимо подключить к источнику постоянного напряжения. Пока конденсатор заряжается, в цепи будет протекать электрический ток. Так как сила тока — это заряд, протекающий в проводнике за единицу времени, то величину заряда пластин конденсатора можно определить, умножив силу тока I на время t. Поскольку с увеличением заряда пластин сила тока будет меняться, то для определения полного заряда, который получит конденсатор при зарядке, время зарядки делят на малые интервалы Δ

t, на протяжении которых силу тока I можно считать постоянной.

Величина заряда Δq, на которую изменится заряд конденсатора за интервал Δt, определяется но формуле Δq = IΔt. Тогда полный заряд Q конденсатора можно определить, просуммировав все значения Δq:

Q = Δq₁ + Δq₂ + …. + Δq_n.          (2)

Подготовка к работе

• Настройте мультиметр для измерения постоянного напряжения до 20 В.

• Укажите, в каких единицах измеряют ёмкости конденсаторов. Какая существует связь между ними?

• Рассмотрите внимательно надписи на корпусе конденсатора, который предполагается использовать в работе.

• Подготовьте таблицу для записи результатов измерений и вычислений.

Таблица для записи результатов измерений и вычислений

t, c	1	2	3	4	5	6	7	8	9	10	11	12	13	14
U, В
I, А
Δq, Кл

Порядок выполнения работы

1. Разрядите конденсатор, замкнув на небольшой промежуток времени его выводы проводником.

2. Соберите электрическую цепь, учитывая полярность подключения выводов конденсатора. В качестве вольтметра используйте мультиметр.

3. Замкните ключ и одновременно включите секундомер. Записывайте через каждые 15 с показания вольтметра на протяжении 5 мин.

4. Разомкните ключ через 5 мин после начала опыта.

5. Отключите мультиметр и измерьте с его помощью напряжение U на выводах конденсатора.

6. Измерьте мультиметром значение сопротивления резистора R, параллельно которому был подключён вольтметр.

7. Вычислите, используя закон Ома для участка цепи, силу тока в цепи для каждого временного интервала (равного 15 с) по формуле I = U / R

8. Определите величины зарядов Δq, накапливаемые конденсатором каждые 15 с, по формуле: Δq = I • 15 с.

9. Определите по формуле (2) суммарный заряд, накопленный конденсатором Q.

10. Вычислите ёмкость конденсатора C по формуле (1).

11. Установите, попадает ли полученное значение ёмкости в интервал её возможных реальных значений (определяется по указанным на корпусе номиналу и допуску значений).

12. Сделайте вывод об эффективности метода измерения ёмкости, который был использован в данной работе. Укажите его достоинства и недостатки.

Предыдущая страницаСледующая страница

Виды конденсаторов

Между обкладками конденсатора могут быть помещены разнообразные диэлектрики. В зависимости от природы этого диэлектрика конденсаторы разделяют на несколько видов: с твердым, жидким и газообразным диэлектриком.

Также существует классификация и по форме обкладок. Конденсаторы бывают плоские, цилиндрические, сферические (рисунок 12) и др.

Рисунок 12. Виды конденсаторов по форме обкладок

Конденсаторы бывают с постоянной емкостью и с переменной емкостью. В последних можно регулировать параметры, от которых зависит емкость — ширину пластин и расстояние между ними.

На данный момент существует огромное разнообразие конденсаторов (рисунок 13). Многие из них носят названия, происходящие от названий материалов, составляющих их: слюдяные, керамические, алюминиевые электролитические, танталовые электролитические, конденсаторы на полимерной пленке.

Рисунок 13. Современные конденсаторы

{"questions":,"answer":}}}]}

Что такое емкость?

Если удалить одиночный электропроводник бесконечно далеко, исключить влияние заряженных тел друг на друга, то потенциал удаленного проводника станет пропорционален заряду. Но у отличающихся по размеру проводников потенциалы не совпадают.

Единицей емкости конденсатора в СИ является фарад. Коэффициент пропорциональности обозначают буквой С — это емкость, на которую влияет размер и внешняя структура проводника. Материал, фазовое состояние вещества электрода роли не играют — заряды распределяются на поверхности. Поэтому в международных правилах СГС ёмкость измеряется не в фарадах, а в сантиметрах.

Уединенный шар радиусом 9 млн км (1400 радиусов Земли) содержит 1 фарад. Отдельный проводящий элемент удерживает заряды в недостаточных для применения в технике количествах. По технологиям XXI в. создается ёмкость конденсаторов с единицами измерений выше 1 фарада.

Накапливать требуемое для работы электронных схем количество электричества способна структура из минимум 2 электродов и разделяющего диэлектрика. В такой конструкции положительные и отрицательные частицы взаимно притягиваются и сами себя держат. Диэлектрик между электронно-позитронной парой не допускает аннигиляции. Подобное состояние зарядов называется связанным.

Раньше для измерения электрических величин применяли громоздкое оборудование, не отличающееся точностью. Теперь, как измерить ёмкость тестером, знает даже начинающий радиолюбитель.

Электризация тел

Электризация тел заключается в том, что с помощью внешних воздействий телам сообщается некоторый электрический заряд.

Рис. 1. Электризация тел.

Если вещество, из которого состоит тело, является проводником, то его электризация обычно совершается с помощью источника электрического тока. Электризация диэлектриков совершается обычно с помощью трения.

В любом случае, наэлектризованное тело имеет некоторый избыток носителей заряда, и чтобы этот избыток создать, необходимо совершить некоторую работу. А это значит, что наэлектризованное тело имеет некоторый электрический потенциал. (Напомним, что потенциал равен отношению работы, которую совершает электрическое поле, чтобы перенести заряд из бесконечности в данную точку, к величине этого заряда).

Наиболее интересные явления происходят, если электризуются два тела, каждое по-своему. Каждое тело имеет свой потенциал, а между этими телами образуется разность потенциалов – электрическое напряжение, которое будет прямо пропорционально заряду:

$$U \thicksim q$$

Расчёт ёмкости плоских конденсаторов

Конденсатор — для чего нужен, устройство и принцип работы

В идеальных условиях для определения емкости конденсатора (C) можно применить формулу:

С0 = q/ U.

Диэлектрические свойства промежуточного слоя учитывают дополнением C = C0 * e.

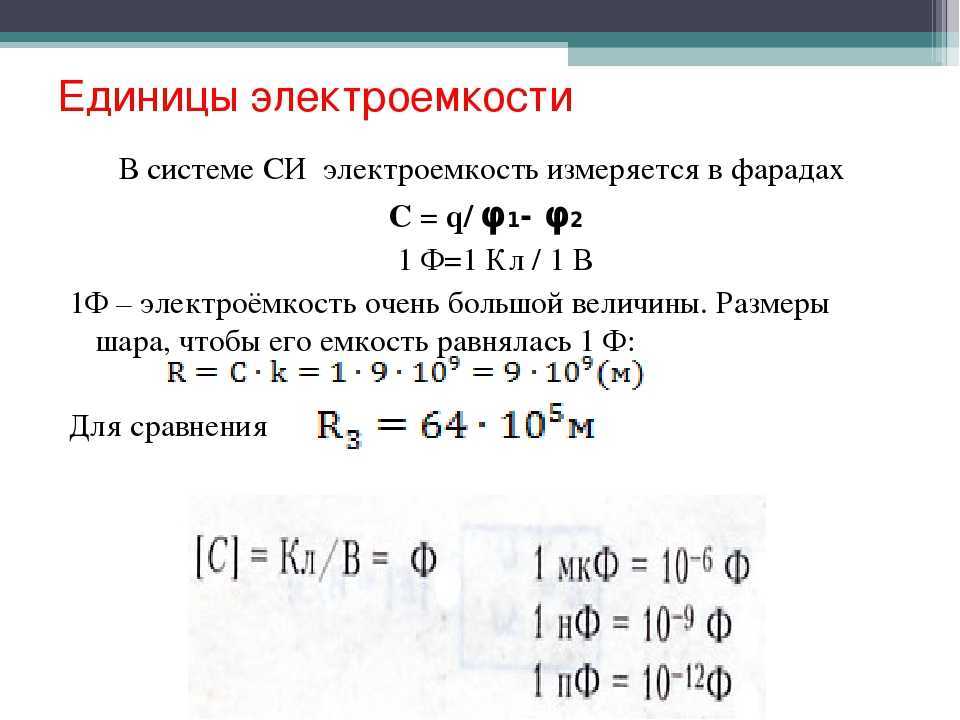

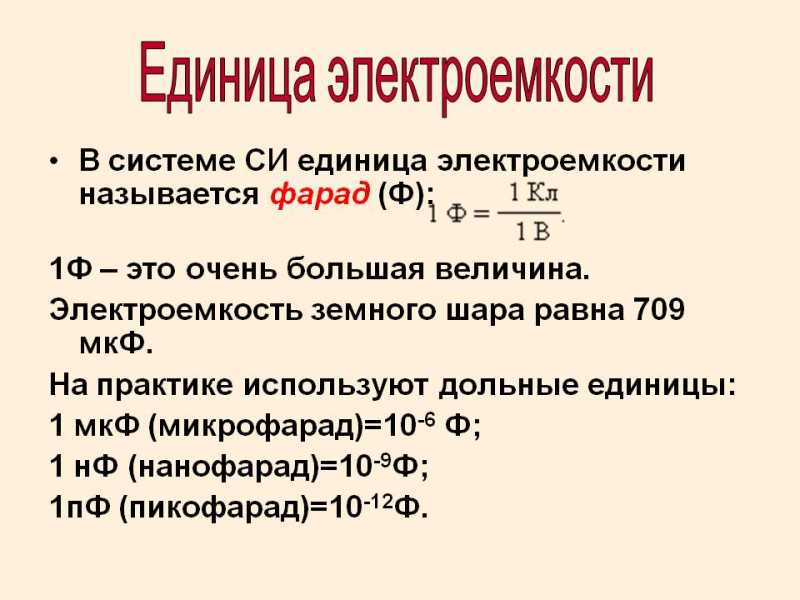

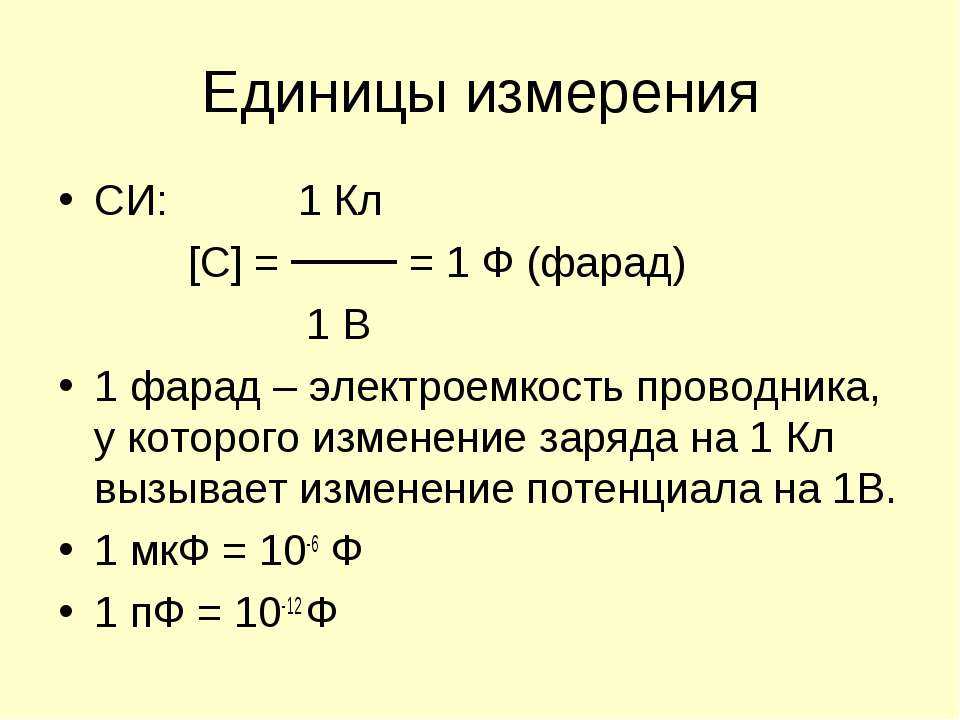

Базовая единица (фарад или сокращенно Ф) слишком велика для типовых электротехнических схем. Поэтому применяют кратные уменьшительные приставки:

• миллифарад (мФ) – 10-3 Ф;
• микрофарад (мкФ) – 10-6 Ф;
• нанофарад (нФ) – 10-9 Ф;
• пикофарад (пФ) – 10-12 Ф.

Емкость один фарад соответствует накопленному единичному заряду (1 Кл), который создает разницу потенциалов на пластинах 1 В. По формуле емкости шара можно вычислить потенциал Земли –700 микрофарад.

Электрическая емкость конденсатора

Дальнейшие опыты с распределением электричества по поверхности наэлектризованного проводника, проводимые Кулоном и другими естествоиспытателями, позволили установить, что равномерное распределение электричества имеет место только на правильной шаровой поверхности. В общем случае заряд неравномерен и зависит от формы проводника, будучи больше в местах большей кривизны. Отношение количества электричества на части поверхности проводника к величине этой поверхности назвали плотностью (толщиной) электрического слоя. Экспериментально было установлено, что электрическая плотность и электрическая сила особенно велики в местах поверхности, имеющих наибольшую кривизну, особенно на остриях.

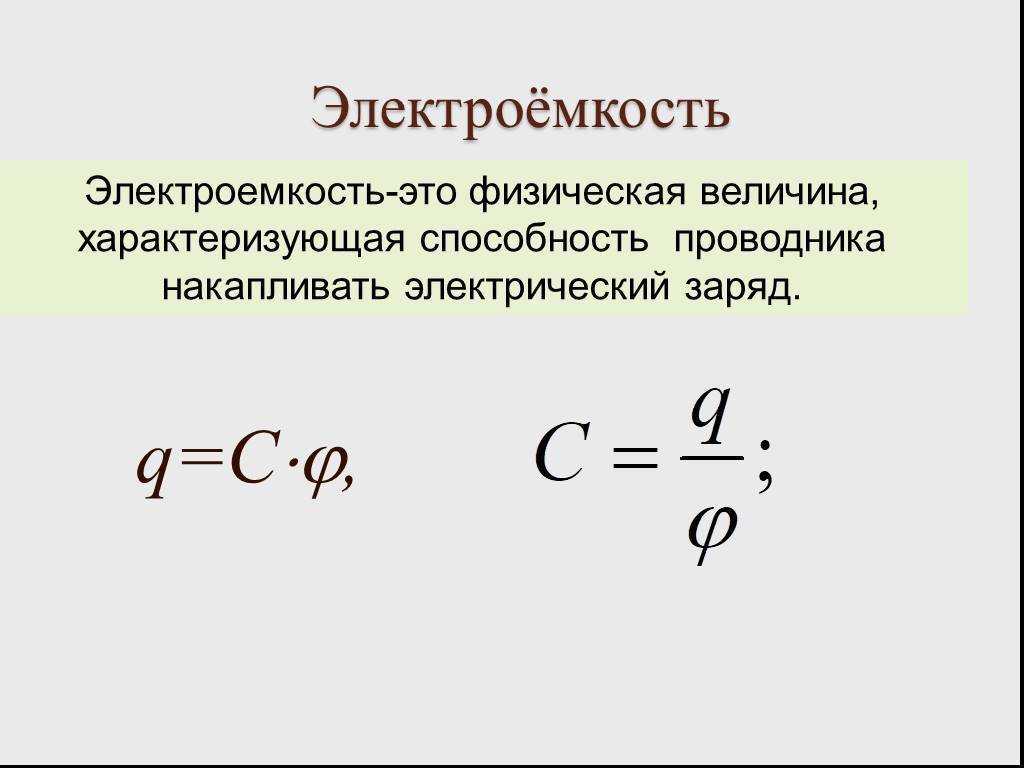

Величину, характеризующую зависимость потенциала наэлектризованного проводника от его размеров, формы и окружающей среды, называют электроемкостью проводника и обозначают буквой С. Электроемкость проводника измеряется количеством электричества, необходимым для повышения потенциала этого проводника на единицу:

Будет интересно Что такое статическое электричество и как от него избавиться

С = q/ϕ.

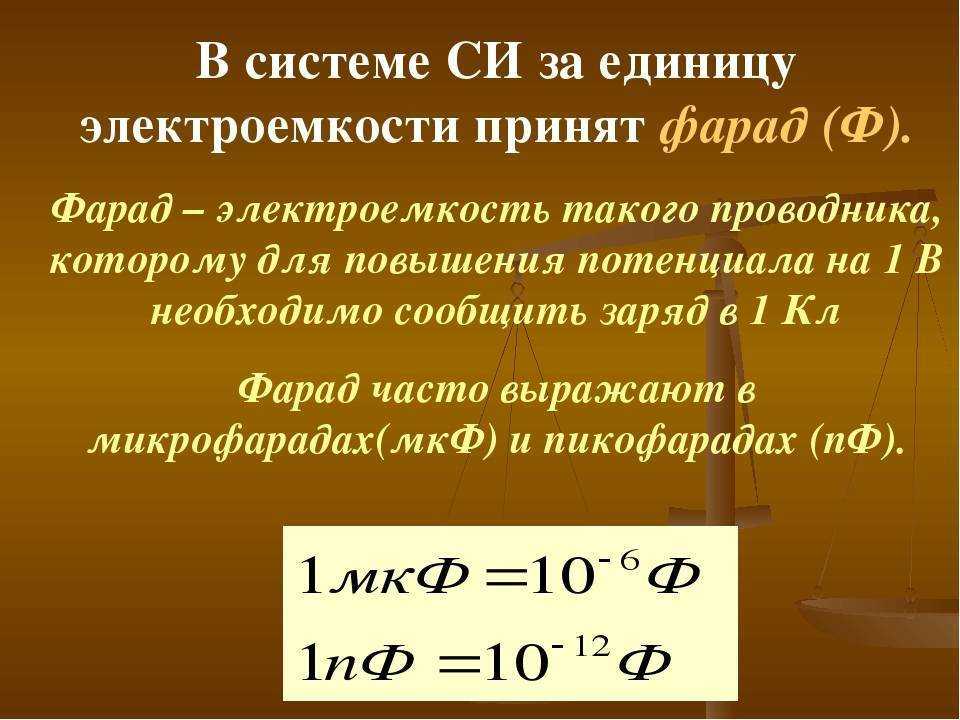

За единицу электроемкости в системе СИ принимается 1 фарада (1 Ф). Фарадой называется электроемкость проводника, которому для повышения его потенциала на один вольт нужно сообщить один кулон электричества. Электроемкостью, равной 1 Ф, обладал бы шар радиусом 9·10 6 км, что в 23 раза больше расстояния от Земли до Луны. Если проводник соединить с источником электричества определенного потенциала, то проводник получит электрический заряд, зависящий от емкости проводника. Его емкость, а, следовательно, и количество электричества, которым он заряжается, увеличиваются, если приблизить к нему второй проводник, соединенный с землей.

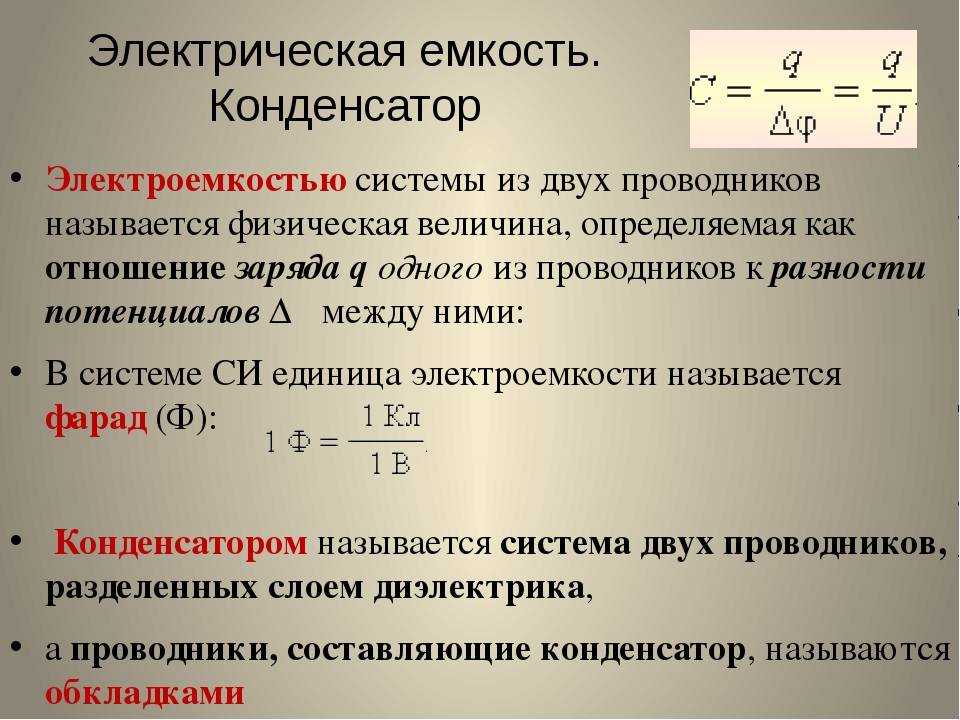

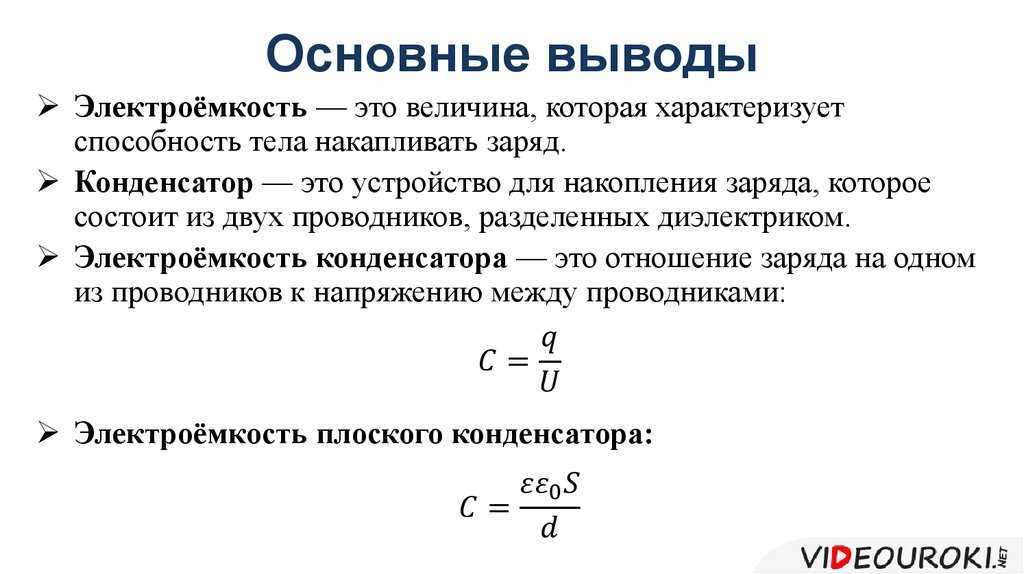

Конструкция, состоящая из двух проводников, разделенных изолятором, с электрическим полем между ними, все силовые линии которого начинаются на одном проводнике, а заканчиваются на другом, была названа электрическим конденсатором. При этом оба проводника называются обкладками, а изолирующая прокладка – диэлектриком. Процесс накопления зарядов на обкладках конденсатора называется его зарядкой. При зарядке на обеих обкладках накапливаются равные по величине и противоположные по знаку заряды.

Поскольку электрическое поле заряженного конденсатора сосредоточено в пространстве между его обкладками, то электроемкость конденсатора не зависит от окружающих тел. Электроемкость конденсатора измеряется отношением количества электричества на одной из обкладок к разности потенциалов между обкладками:

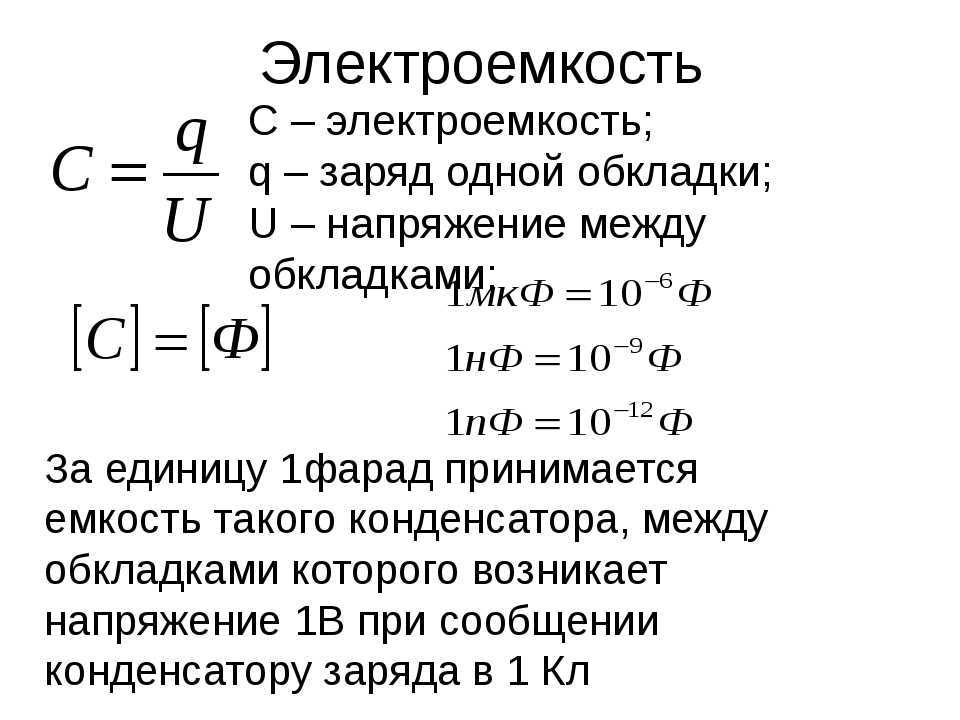

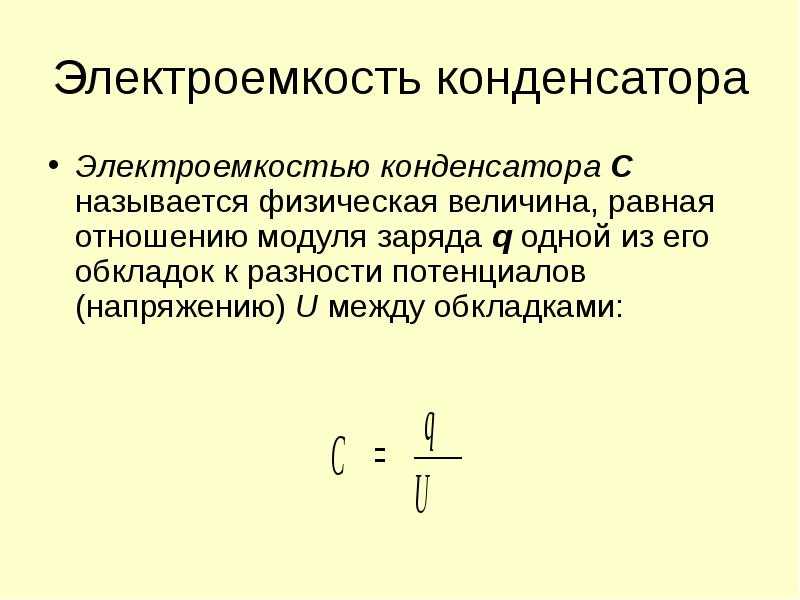

С = q/ U.

1 Ф – электроемкость такого конденсатора, который может быть заряжен количеством электричества, равным 1 Кл, до разности потенциалов между обкладками, равной 1 В. Например, электрическая емкость плоского конденсатора в системе СИ определяется по соотношению:

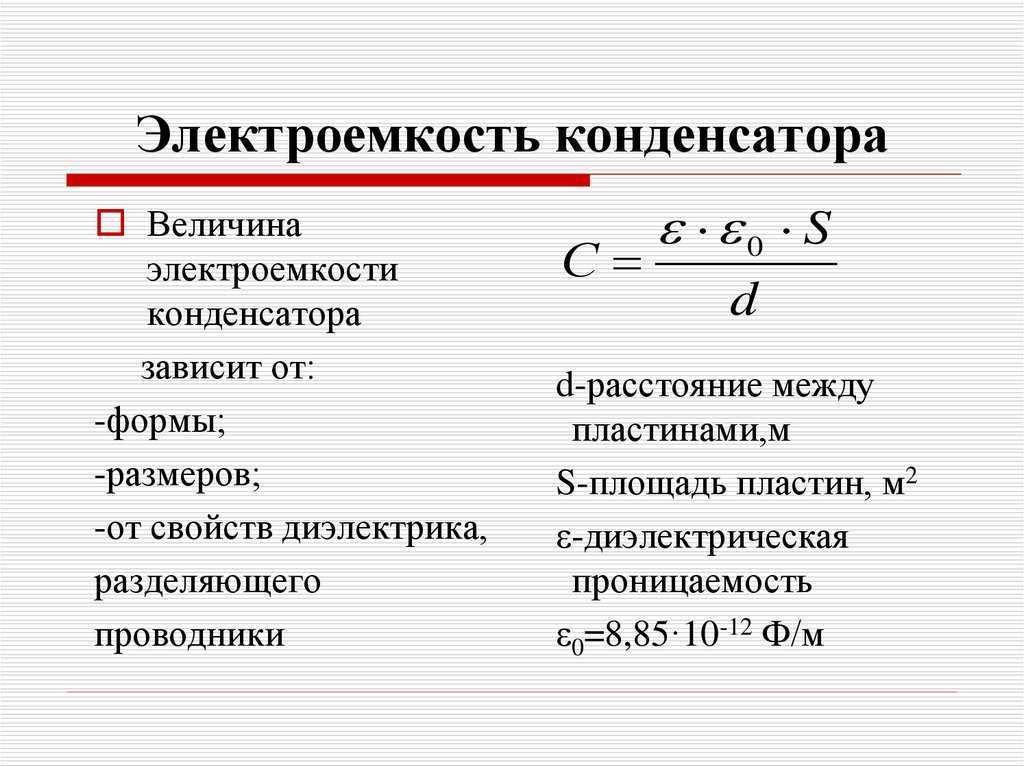

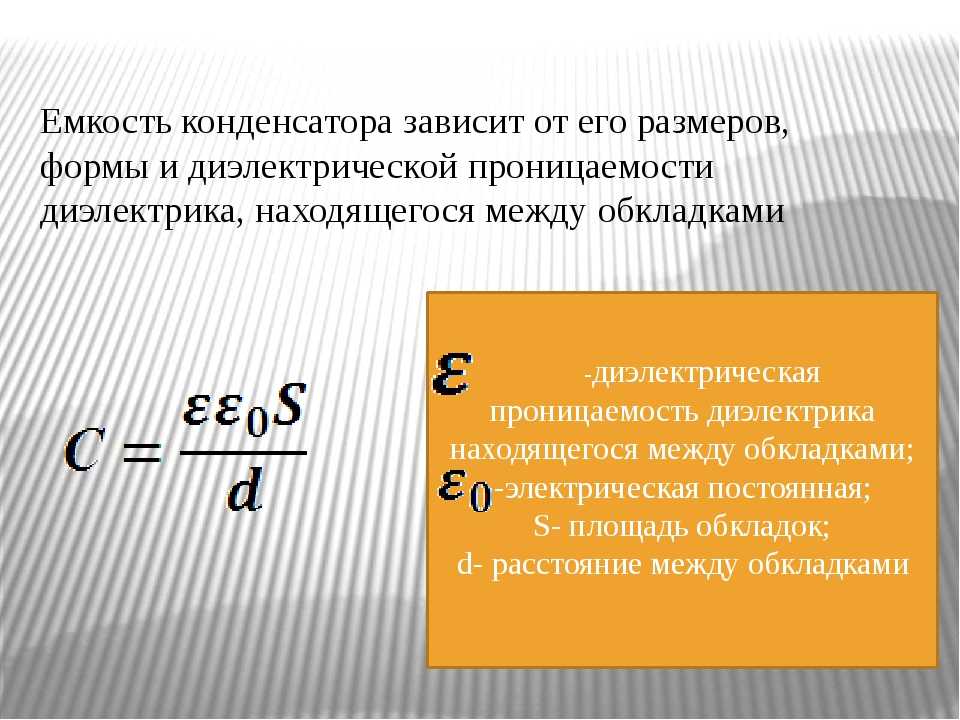

С =εε 0 S/ d, где ε – диэлектрическая проницаемость материала, находящегося между обкладками конденсатора; ε 0 – диэлектрическая проницаемость вакуума; S – величина площади поверхности пластины (меньшей, если они не равны); d – расстояние между пластинами.

Если обкладки заряженного конденсатора соединить проводником, то заряды будут переходить с одной обкладки на другую и нейтрализуют друг друга. Этот процесс называется разрядкой конденсатора. Каждый конденсатор рассчитан на определенное напряжение. Если напряжение между обкладками станет слишком большим, то разрядка может произойти и непосредственно через диэлектрик (без соединительного проводника), т.е. получится пробой диэлектрика.

Будет интересно Законы Кирхгофа простыми словами: определение для электрической цепи

Пробитый конденсатор к дальнейшему употреблению не пригоден. Для получения электроемкости нужной величины конденсаторы соединяют в батарею. На практике встречается как параллельное, так и последовательное соединение конденсаторов.

Строение конденсатора.

Таблица электрических и электронных блоков

Название объекта	Символ единицы	Количество
	А	Электрический ток (I)
	V	Напряжение (В, Э) Электродвижущая сила (E) Разница потенциалов (Δφ)
	Ω	Сопротивление (R)
	W	Электроэнергия (P)
	дБм	Электроэнергия (P)
	дБВт	Электроэнергия (P)
Вольт-ампер-реактивный	var	Реактивная мощность (Q)
Вольт-ампер	VA	Полная мощность (S)
	F	Емкость (C)
	H	Индуктивность (L)
	S	Проводимость (G) Вход (Y)
	C	Электрический заряд (Q)
	Ах	Электрический заряд (Q)
	J	Энергия (E)
	кВтч	Энергия (E)
Электрон-вольт	эВ	Энергия (E)
Ом-метр	Ом ∙ м	Удельное сопротивление ( ρ )
сименс на метр	См / м	Проводимость ( σ )
Вольт на метр	В / м	Электрическое поле (E)
Ньютонов на кулон	N / C	Электрическое поле (E)
Вольтметр	V⋅m	Электрический поток (Φ e )
	Т	Магнитное поле (B)
Гаусс	G	Магнитное поле (B)
	Wb	Магнитный поток (Φ м )
	Гц	Частота (f)
Секунды	с	Время (t)
Метр / метр	м	Длина (l)
Квадратный метр	м 2	Площадь (А)
Децибел	дБ
Частей на миллион	ppm

Эксплуатационные характеристики

Не идеальные, но реальные конденсаторы обладают рядом дополнительных характеристик помимо тех, о которых сказано выше. Среди них:

1. Зависимость между ёмкостью и температурой.
2. Потери диэлектрического характера.
3. Сопротивление материала, из которого изготовлены обкладки.
4. Ток утечки.
5. Уровень полярности.
6. Номинальное напряжение.

Важно разобраться, какой источник может быть у потерь. Но для этого необходимо разобраться с таким понятием, как графики синусоидного тока, различные направления этого вида энергии. В обкладках ток равен нулю, когда конденсатор набрал максимальный заряд

Напряжение в этом случае у изделия отсутствует. То есть, по фазе напряжение вместе с током сдвигаются на угол в 90 градусов. Идеальная ситуация — когда у конденсатора появляется только реактивная мощность

В обкладках ток равен нулю, когда конденсатор набрал максимальный заряд. Напряжение в этом случае у изделия отсутствует. То есть, по фазе напряжение вместе с током сдвигаются на угол в 90 градусов. Идеальная ситуация — когда у конденсатора появляется только реактивная мощность.

Важно. Но реальность такова, что у обкладок появляется собственное сопротивление. Часть энергии нужна, чтобы температура диэлектрика повысилась до определённого уровня

Из-за этого и появляются потери внутри конструкции. Эта характеристика в большинстве случаев остаётся незначительной, но в некоторых ситуациях пренебрегать ей не получится

Часть энергии нужна, чтобы температура диэлектрика повысилась до определённого уровня. Из-за этого и появляются потери внутри конструкции. Эта характеристика в большинстве случаев остаётся незначительной, но в некоторых ситуациях пренебрегать ей не получится.

Тангенс угла диэлектрических потерь — главная единица измерения, применяемая в этом случае. Это соотношение между активной и реактивной разновидностями мощности. Измерение величины возможно, но только в теоретическом плане. Иначе рассчитать результаты невозможно.

Определение

Если диэлектрик, например, эбонитовую палочку, наэлектризовать трением то электрические заряды сконцентрируются в местах соприкосновения с электризующим материалом. При этом, другой конец палочки можно насытить зарядами противоположно знака и такая наэлектризованность будет сохраняться.

Совсем по-другому ведут себя проводники, помещенные электрическое поле. Заряды распределяются по их поверхности, образуя некий электрический потенциал. Если поверхность ровная, как у палочки, то заряды распределятся равномерно. Под действием внешнего электрического поля в проводнике происходит такое распределение электронов, чтобы внутри его сохранялся баланс взаимной компенсации негативных и позитивных зарядов.

Внешнее электрическое поле притягивает электроны на поверхность проводника, компенсируя при этом положительные заряды ионов. По отношению к проводнику имеет место электростатическая индукция, а заряды на его поверхности называются индуцированными. При этом на концах проводника плотность зарядов будет несколько выше.

На металлическом шаре заряды распределяются равномерно по всей поверхности. Наличие полости любой конфигурации абсолютно не влияет на процесс распределения.

Однако, если проводник убрать из зоны действия поля, то его заряды перераспределятся таким образом, что он снова станет электрически нейтральным.

На рисунке 1 изображена схема заряженного разнополюсного диэлектрика и проводника, удалённого из зоны действия электростатического поля. Благодаря тому, что диэлектрик сохраняет полученные заряды, уединенный проводник восстановил свою нейтральность.

Рис. 1. Распределение зарядов

Интересное явление наблюдается с двумя проводниками, разделенными диэлектриком. Если одному из них сообщить положительный заряд, а другому – отрицательный, то после убирания источника электризации заряды на поверхности проводников сохранятся. Заряженные таким образом проводники обладают разностью потенциалов.

Заряды, накопившиеся на диэлектрике, уравновешивают внутренние взаимодействие в каждом из проводников, не позволяя им разрядиться. Величина заряда зависит от площади поверхности параллельных проводников и от свойства диэлектрика, расположенного между ними.

Свойство сохранять накопленный заряд называется электроемкостью. Точнее говоря, – это характеристика проводника, физическая величина определяющая меру его способности в накоплении электрического заряда.

Накопленное электричество можно снять с проводников путем короткого замыкания их или через нагрузку. С целью увеличения емкости на практике применяют параллельные пластины или же длинные полоски тонкой фольги, разделённой диэлектриком. Полоски сворачивают в тугой цилиндр для уменьшения объема. Такие конструкции называют конденсаторами.

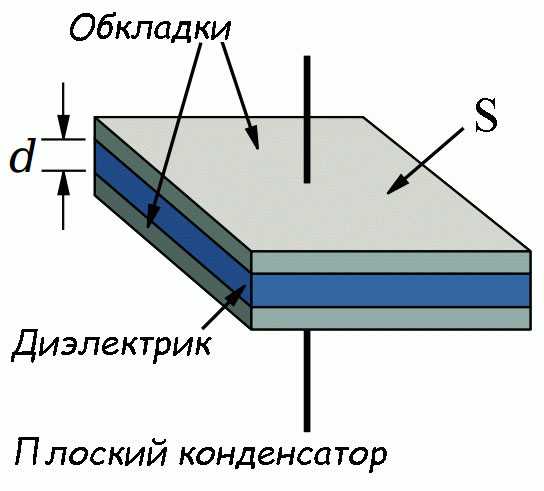

На рисунке 2 изображена схема простейшего конденсатора с плоскими обкладками.

Рис. 2. Схема простого конденсатора

Существуют конденсаторы других типов:

• переменные;
• электролитические;
• оксидные;
• бумажные;
• комбинированные и другие.

В чем отличие полярного и неполярного

Неполярные допускают включение конденсаторов в цепь без учета направления тока. Элементы применяются в фильтрах переменных источников питания, усилителях высокой частоты.

Полярные изделия подсоединяют в соответствии с маркировкой. При включении в обратном направлении прибор выйдет из строя или не будет нормально работать.

Полярные и неполярные конденсаторы большой и малой ёмкости отличаются конструкцией диэлектрика. В электролитических конденсаторах, если оксид наносится на 1 электрод или 1 сторону бумаги, пленки, то элемент будет полярным.

Модели неполярных электролитических конденсаторов, в конструкциях которых оксид металла нанесли симметрично на обе поверхности диэлектрика, включают в цепи с переменным током.

У полярных на корпусе присутствует маркировка положительного или отрицательного электрода.

Применение конденсаторов в технике довольно обширно. Практически в каждой электрической или электронной схеме содержатся эти радиоэлементы. Трудно представить блок питания, в котором бы не было конденсаторов. Они наряду с резисторами и транзисторами являются основой радиотехники.

А что же такое конденсатор? Это простейший элемент, с двумя металлическими обкладками, разделенными диэлектрическим веществом. Принцип работы этих приборов основан на способности сохранения электрического заряда, т. е. заряжаться, а в нужный момент разряжаться.

В современной электронике применение конденсаторов весьма широкое и разностороннее. Разберем, в каких сферах техники, и с какой целью используются эти приборы:

1. В телевизионной и радиотехнической аппаратуре – для реализации колебательных контуров, а также их блокировки и настройки. Также их используют для разделения цепей различной частоты, в выпрямительных фильтрах и т. д.
2. В радиолокационных приборах – с целью формирования импульсов большой мощности.
3. В телеграфии и телефонии – для разделения цепей постоянного и переменного токов, токов различной частоты, симметрирования кабелей, искрогашения контактов и прочее.
4. В телемеханике и автоматике – с целью реализации датчиков емкостного принципа, разделения цепей пульсирующего и постоянного токов, искрогашения контактов, в тиратронных импульсных генераторах и т. д.
5. В сфере счетных устройств – в специальных запоминающих устройствах.
6. В электроизмерительной аппаратуре – для получения образцов емкости, создания переменных емкостей (лабораторные переменные емкостные приборы, магазины емкости), создания измерительных устройств на емкостной основе и т. д.
7. В лазерных устройствах – для формирования мощных импульсов.

Применение конденсаторов в современном электроэнергетическом комплексе также довольно разнообразно:

• для повышения коэффициента мощности, а также для промышленных установок;
• для создания продольной компенсационной емкости дальних линий электропередач, а также для регулировки напряжения распределительных сетей;
• для отбора емкостной энергии от высоковольтных линий передач и для подключения к ним специальной защитной аппаратуры и приборов связи;
• для защиты от перенапряжения сети;
• для применения в мощных импульсных генераторах тока, в схемах импульсного напряжения;
• для разрядной электрической сварки;
• для запуска конденсаторных электродвигателей и для создания требуемого сдвига фаз дополнительных обмоток двигателей;
• в осветительных приборах на основе люминесцентных ламп;
• для гашения радиопомех, которые создаются электрическим оборудованием и электротранспортом.

Применение конденсаторов в неэлектротехнических областях промышленности и техники также весьма широко. Так, в сфере металлопромышленности эти компоненты обеспечивают бесперебойную работу высокочастотных установок для плавки и термообработки металлов. Применение конденсаторов в угольной и металлорудной добывающей промышленности позволило построить транспорт на конденсаторных электровозах. А в электровзрывных устройствах используется электрогидравлический эффект.

Подведя итог, скажем, что область применения конденсаторов настолько широка, что она охватывает все сферы нашей жизни, нет такого направления, где бы ни использовались эти приборы.

• Задачи специализированного детского сада



• Протокол родительского собрания в школе образец орксэ



• Зачетные тесты для студентов основного учебного отделения кратко



• Рейтинг школ в австралии



• Кислород биологическая роль кратко

Неполярные конденсаторы

К неполярным конденсаторам относят конденсаторы, для которых неважна полярность. Такие конденсаторы обладают симметричностью. Обозначение неполярных конденсаторов на электросхемах выглядит вот так.

обозначение конденсатора на схеме

Конденсаторы переменной емкости

Эти виды конденсаторов имеют воздушный диэлектрик и могут менять свою емкость под действием внешней силы, например, такой как рука человека. Ниже на фото советские типы таких переменных конденсаторов.

переменные конденсаторы

Современные выглядят чуточку красивее

подстроечные конденсаторы

Переменный конденсатор от подстроечного отличается лишь тем, что переменный конденсатор крутят чаще, чем подстроечный. Подстроечный крутят раз в жизни)

На схемах обозначаются так.

переменный конденсатор обозначение на схеме

Слева -переменный, справа — подстроечный.

Пленочные конденсаторы

Пленочные конденсаторы являются самыми распространенными в большом семействе конденсаторов. Они названы так потому, что вместо диэлектрика здесь используется тонкая пленка, которая может состоять из полиэстера, полипропилена, поликарбоната, тефлона и много еще из чего. Такие конденсаторы идут от номинала 5 пФ и до 100 мкФ. Они могут быть сделаны по принципу бетерброда

А также по принципу рулета

Давайте рассмотрим К73-9 советский пленочный конденсатор.

к73-9 советский конденсатор

Что же у него внутри? Смотрим.

Как и ожидалось, рулончик из фольги с диэлектриком-пленкой

что внутри конденсатора

Керамические конденсаторы

Керамические конденсаторы — это конденсаторы, которые изготавливают из керамики или фарфора, которые покрывают серебром. Берут диск квадратной или круглой формы, напыляют с с двух сторон серебро, выводят выводы и вуаля! Конденсатор готов! То есть и есть самый простой плоский конденсатор, о котором мы говорили выше в этой статье.

Хотите получишь емкость больше? Не вопрос! Складываем диски в бутерброд и увеличиваем емкость

Выглядеть керамические конденсаторы могут вот так:

керамические конденсаторыкерамические каплевидные конденсаторы

SMD конденсаторы

SMD конденсаторы — это керамические конденсаторы, которые построены по принципу бутерброда.

строение SMD конденсатора

Они используются в микроэлектронике, так как обладают крошечными размерами и удобны в плане промышленного производства с помощью роботов, которые автоматически расставляют SMD компоненты на плату.Такой тип конденсаторов вы без труда можете найти на платах своих мобильных телефонов, на материнских платах компьютеров, а также в современных гаджетах.

Конденсатор

От чего зависит емкость и заряд конденсатора

Емкость конденсатора это физическая величина по которой производится оценка его возможностей выполнять свои функциональные задачи.

Практическое значение емкости выражается в способности электрического устройства к накоплению заряда.

Величина напряжения на пластинах в прямой пропорции влияет на количественные характеристики заряда на обкладках. Формула определения емкости выглядит как

C = q/U,

где С — емкость конденсатора,

q — означает количество заряда на одной из пластин,

U — разница потенциалов на обкладках. Приведенная формула расчета имеет в большей степени теоретический характер.

Существует иное определение емкости, которое полезнее в практическом смысле.

В формуле C = єS/d обозначена ее связь с площадью S обкладок, расстоянием между пластинами d и свойствами диэлектрика є.

Из формулы следует, что чем больше площадь обкладок, тем больший заряд может на них разместиться и чем больше расстояние между пластинами, тем слабее заряженные частицы будут притягиваться друг к другу, увеличивая их шансы покинуть обкладку.

Максимальная диэлектрическая проницаемость материала, расположенного между пластинами, увеличивает емкость конденсатора без изменения габаритных характеристик.

Электрическая ёмкость — это… Что такое Электрическая ёмкость?

Электрическая ёмкость — характеристика проводника, мера его способности накапливать электрический заряд. В теории электрических цепей ёмкостью называют взаимную ёмкость между двумя проводниками; параметр ёмкостного элемента электрической схемы, представленного в виде двухполюсника. Такая ёмкость определяется как отношение величины электрического заряда к разности потенциалов между этими проводниками.

В системе СИ ёмкость измеряется в фарадах. В системе СГС в сантиметрах.

Для одиночного проводника ёмкость равна отношению заряда проводника к его потенциалу в предположении, что все другие проводники бесконечно удалены и что потенциал бесконечно удалённой точки принят равным нулю. В математической форме данное определение имеет вид

где  — заряд,  — потенциал проводника.

Ёмкость определяется геометрическими размерами и формой проводника и электрическими свойствами окружающей среды (её диэлектрической проницаемостью) и не зависит от материала проводника. К примеру, ёмкость проводящего шара радиуса R равна (в системе СИ):

где ε — электрическая постоянная, ε — относительная диэлектрическая проницаемость.

Понятие ёмкости также относится к системе проводников, в частности, к системе двух проводников, разделённых диэлектриком или вакуумом, — к конденсатору. В этом случае взаимная ёмкость этих проводников (обкладок конденсатора) будет равна отношению заряда, накопленного конденсатором, к разности потенциалов между обкладками. Для плоского конденсатора ёмкость равна:

где S — площадь одной обкладки (подразумевается, что они равны), d — расстояние между обкладками, ε — относительная диэлектрическая проницаемость среды между обкладками, ε = 8.854·10−12 Ф/м — электрическая постоянная.

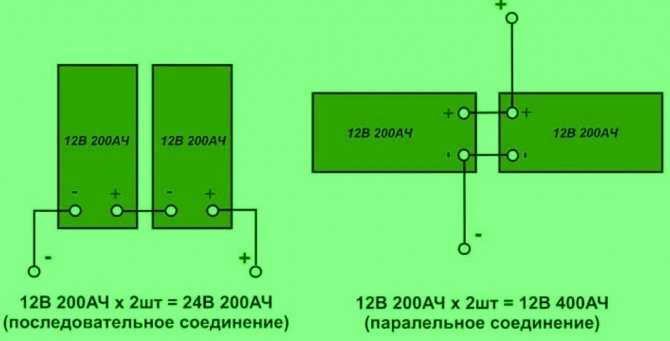

Как увеличить емкость батареи?

Для того, чтобы увеличить это значение, нужно знать от чего зависит емкость батареи:

• Типа элемента — солевой, щелочной или литиевый.
• Температурного режима эксплуатации — одни батарейки (солевые) не рассчитаны на отрицательные температуры, другие (литиевые) при морозе работают лучше. Перегрев также негативно влияет на работу источников питания.
• Целостности корпуса элемента — деформация отрицательно влияет на химическую реакцию внутри устройства, разгерметизация и протечка электролита делает ее полностью не пригодной.

Существует способ, как повысить емкость батареи, например аккумуляторной. Для этого ее нужно «раскачать», т. е разрядить полностью и снова зарядить. Так проделать несколько раз.

Можно воспользоваться «народным» методом, однако не имеющим подтверждений с научной точки зрения. Требуется положить батарейку в морозильную камеру холодильника на ночное время. Показатель C б немного вырастет, но существенного увеличения, к сожалению, не получится.

Если в приборе (планшете, телефоне) есть возможность включения экономичного режима или экономии энергопотребления, то его можно включить, тем самым мы снижаем нагрузку, увеличиваем время работы, и как бы увеличиваем емкость источника питания.

Расчет ёмкости конденсаторов

На практике в качестве элементов, обладающих нормированной электрической ёмкостью, чаще всего используются конденсаторы, состоящие из двух плоских проводников (обкладок), разделенных диэлектриком. Формула для расчета электрической ёмкости подобного конденсатора выглядит так:

C=(S/d)*ε*ε

где:

• С – ёмкость, Ф;
• S – площадь обкладок, кв.м;
• d – расстояние между обкладками, м;
• ε– электрическая постоянная, константа, 8,854*10−12 Ф/м;
• ε –электрическая проницаемость диэлектрика, безразмерная величина.

Отсюда легко понять, что ёмкость прямо пропорциональна площади обкладок и обратно пропорциональна расстоянию между проводниками. Также на ёмкость влияет материал, которым разделяются обкладки.

Чтобы понять, как величины, определяющие ёмкость, влияют на способность конденсатора накапливать заряд, можно провести мысленный эксперимент по созданию конденсатора с максимально возможной ёмкостью.

1. Можно попробовать увеличить площадь обкладок. Это приведет к резкому росту габаритов и веса устройства. Для уменьшения размеров обкладки с разделяющим их диэлектриком сворачивают (в трубочку, плоский брикет и т.п.).
2. Другой путь – уменьшение расстояния между обкладками. Очень близко расположить проводники не всегда удаётся, так как слой диэлектрика должен выдерживать определенную разность потенциалов между обкладками. Чем меньше толщина, тем ниже электрическая прочность изоляционного промежутка. Если воспользоваться этим путем, настанет момент, когда практическое применение такого конденсатора станет бессмысленным – он сможет работать лишь при крайне низких напряжениях.
3. Увеличение электрической проницаемости диэлектрика. Этот путь зависит от развития технологий производства, существующих на текущий момент. Изолирующий материал должен иметь не только высокое значение проницаемости, но и хорошие диэлектрические свойства, а также сохранять свои параметры в необходимом частотном интервале (с ростом частоты, на которой работает конденсатор, характеристики диэлектрика снижаются).

В некоторых специализированных или исследовательских установках могут применяться сферические или цилиндрические конденсаторы.

Конструкция сферического конденсатора

Ёмкость сферического конденсатора может быть вычислена по формуле

C=4*π*ε*ε*R1R2/(R2-R1)

где R – радиусы сфер, а π=3,14.

Конструкция цилиндрического конденсатора

Для конденсатора цилиндрической конструкции ёмкость рассчитывается как:

C=2*π*ε*ε*l/ln(R2/R1)

l – высота цилиндров, а R1 и R2 – их радиусы.

Принципиально обе формулы не отличаются от формулы для плоского конденсатора. Ёмкость всегда определяется линейными размерами обкладок, расстоянием между ними и свойствами диэлектрика.

Как подключать конденсаторы
