Аппарат для точечной сварки своими руками
Сварочный аппарат действует на принципах закона Ленца — Джуоля: электрический ток, проходя по проводнику, выделяет тепло, которое напрямую равно квадрату тока, времени и сопротивлению проводника. Это означает что при силе тока в 1000 А, на тонких проводах и плохо сделанных соединениях, потери будут в 10000 раз больше, чем при 10 А.
Трансформатор
Основной элемент любого оборудования для точечной сварки — силовой, с повышенным эффектом трансформации (для получения нормального сварочного тока). Его можно взять в мощной микроволновке (от 1 кВт и выше), он питает магнетрон. Удобен своей доступностью и хорошими характеристиками. Показателей трансформатора хватит для точечной сварки стальных листов в 1 мм. Для получения большей мощности используют 2 и более детали.
Показатели таких трансформаторов составляют до 2000 В (в микроволновке оно удваивается перед подачей на магнетрон), не стоит их подключать в сеть и измерять выходные характеристики. Из этой детали нам понадобится первичная обмотка (в которой толще провод и меньше витков) и магнитопровод.
Провода срезаются стамеской или ножовкой (если он сварен, а не склеен), или выковыривается и высверливается (при очень плотной набивки обмотки, когда выбивание всё разрушит). При удалении проводов вторичной обмотки старайтесь действовать аккуратно, чтобы не повредить первичную обмотку. В трансформаторе также бывают шунты, которые ограничивают ток, их тоже нужно срезать.
После аккуратного извлечения нужных элементов, вторичная обмотка трансформатора обновляется. Для достижения показателей тока в 1000 А нужно использовать медный кабель с толщиной сечения в 100 мм² и более. Это может быть пучок или многожильный провод. Если внешняя изоляция мешает получить нужное количество витков, то её удаляют и заменяют на тканевую изоленту. Провода должны быть как можно меньшей длины, чтобы не было ненужного сопротивления.
сделайте больше витков, так вы повысите показатели мощности
Например, если у вас есть 2 трансформатора мощностью 0,5 кВт, с входным напряжением 220 В, при номинальном токе 250 А и выходным напряжением 2В. Соединив выводы вторичных и первичных обмоток, получим прибор, в котором номинальное напряжении в 2 В, выходной ток — 500 А (ток сварки также удвоится).
При создании устройства, во вторичных цепях устройства должны использоваться электроды. То есть при задействовании трансформаторов по 0,5 кВт, их связывают вместе проводами с диаметром 1 см, а концы к электроду. Если допустить ошибку при подключении выводов вторичной и первичной обмотки, это приведёт к короткому замыканию.
Когда используете два мощных трансформатора и вам нужно увеличить напряжение, но размер окна магнетрона не позволяет добавить необходимое количество витков провода, для этого вторичные обмотки соединяются последовательно. Необходимо согласовывать направление витков, иначе можно получит противофазу, что приведёт к выходному напряжению равному нулю (чтобы правильно понять этот момент проведите эксперимент с тонкими поводами).
На первичные обмотки трансформаторов
Первый случай свидетельствует о том, что цепи первичной и вторичной обмотки соединены вместе разноимёнными выводами (напряжение на первичной обмотке равно половине входного, которое преобразуется во вторичной обмотке, где оно суммируется и даёт двойное значение). Нулевое значение вольтметра показывает, значение напряжения на вторичных обмотках противоположны, это значит что одна из пар обмоток соединена одноимённым выводом.
Чтобы увеличить показатели у своего аппарата точечной сварки, нужно соединить несколько трансформаторов, но они не должны превышать показатели сети, иначе при его использовании общее напряжение будет падать. Ограничитесь 1000–2000 А, для бытовых условий такой силы тока достаточно.
Электроды
Медные стержни используют в качестве электродов. Чем больше толщина тем лучше, но его диаметр не должен быть меньше показателей провода. Если у вас аппарат небольшой мощности, то подойдут жала от паяльника.
Чем меньше длина провода
При использовании обжима, площадь крепления получается гораздо меньше, что увеличивает потери.
Управление
На промышленных аппаратах она доходит до 100 кг
Выключатель подключается к цепи первичной обмотки, иначе он будет добавлять сопротивления, а его контакты при работе расплавятся.
Если вы используете рычажный механизм прижима, то кнопку выключения монтируйте на нём. Очень удобно одной рукой давить на рычаг и управлять работой. Вторая рука контролирует сварку деталей.
Принцип работы конденсатора
В цепи постоянного тока положительные заряды собираются на одной пластине, отрицательные — на другой. За счет взаимного притяжения частицы удерживаются в приборе, а диэлектрик между ними не дает соединиться. Тоньше диэлектрик — крепче связаны заряды.
Конденсатор берет нужное для заполнения ёмкости количество электричества, и ток прекращается.
При постоянном напряжении в цепи элемент удерживает заряд до выключения питания. После чего разряжается через нагрузки в цепи.
Переменный ток через конденсатор движется иначе. Первая ¼ периода колебания — момент заряда прибора. Амплитуда зарядного тока уменьшается по экспоненте, и к концу четверти снижается до нуля. ЭДС в этот момент достигает амплитуды.
Во второй ¼ периода ЭДС падает, и элемент начинает разряжаться. Снижение ЭДС вначале небольшое и ток разряда, соответственно, тоже. Он нарастает по той же экспоненциальной зависимости. К концу периода ЭДС равна нулю, ток — амплитудному значению.
В третьей ¼ периода колебания ЭДС меняет направление, переходит через нуль и увеличивается. Знак заряда на обкладках изменяется на противоположный. Ток уменьшается по величине и сохраняет направление. В этот момент электрический ток опережает по фазе напряжение на 90°.
В катушках индуктивности происходит наоборот: напряжение опережает ток. Это свойство стоит на первом месте при выборе, какие цепи использовать в схеме: RC или RL.
В завершении цикла при последней ¼ колебания ЭДС падает до нуля, а ток достигает амплитудного значения.
«Ёмкость» разряжается и заряжается по 2 раза за период и проводит переменный ток.
Это теоретическое описание процессов. Чтобы понять, как работает элемент в цепи непосредственно в устройстве, рассчитывают индуктивное и емкостное сопротивление цепи, параметры остальных участников, и учитывают влияние внешней среды.
От чего зависит ёмкость конденсатора
Главная функция и роль конденсатора в цепи заключается в накоплении зарядов, а дополнительная — не допускать утечек.

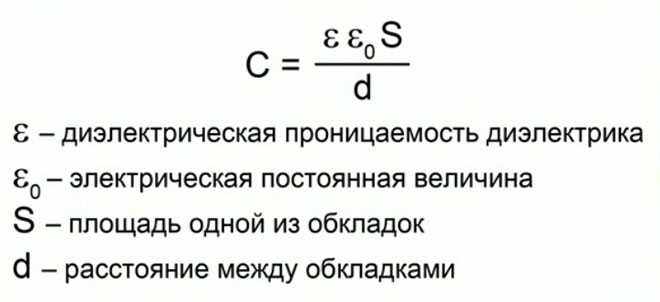

Величина ёмкости конденсатора прямо пропорциональна диэлектрической проницаемости среды и площади пластин, и обратно пропорциональна расстоянию между электродами. Возникает 2 противоречия:
- Чтобы увеличить ёмкость, электроды нужны как можно толще, шире и длиннее. При этом размеры прибора увеличивать нельзя.
- Чтобы удерживать заряды и обеспечить нужную силу притяжения, расстояние между пластинами делают минимальным. При этом ток пробоя уменьшать нельзя.
Для разрешения противоречий разработчики применяют:
- многослойные конструкции пары диэлектрик и электрод;
- пористые структуры анодов;
- замену бумаги на оксиды и электролиты;
- параллельное включение элементов;
- заполнение свободного пространства веществами с повышенной диэлектрической проницаемостью.
Размеры конденсаторов уменьшаются, а характеристики становятся лучше с каждым новым изобретением.
Что такое конденсатор, где применяется и для чего нужен
Что такое электрическая ёмкость, в чём измеряется и от чего зависит
Как измерить ёмкость конденсатора мультиметром?
Определение ёмкости последовательно или параллельно соединённых конденсаторов — формула
Как проверить конденсатор на работоспособность мультиметром?
Как расшифровать маркировку конденсатора и узнать его ёмкость?
Комплектные конденсаторные установки общепромышленного исполнения
При выполнении систем электроснабжения промышленных предприятий все более широкое применение находят комплектные, изготавливаемые полностью на заводах элементы. Это относится и к цеховым трансформаторным подстанциям, к ячейкам распределительных устройств и к другим элементам систем электроснабжения, в том числе и к конденсаторным установкам. Применение комплектных устройств значительно сокращает объем строительных и электромонтажных работ, повышает их качество, снижает сроки ввода в эксплуатацию, повышает надежность работы и безопасность при эксплуатации.
Комплектные конденсаторные установки на напряжение 380 В изготавливаются для внутренней установки, а на напряжение 6-10 кВ — как для внутренней, так и для наружной. Диапазон мощностей этих установок достаточно широк, причем большинство типов современных комплектных конденсаторных установок оборудовано устройствами для одно— или многоступенчатого автоматического ^регулирования их мощности.

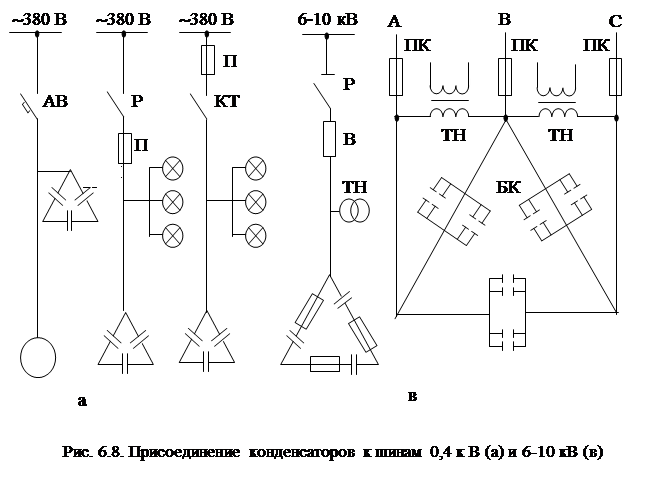

Комплектные конденсаторные установки на напряжение 380 В выполняются из трехфазных конденсаторов, а на напряжение 6—10 кВ — из однофазных конденсаторов мощностью 25—75 квар, соединенных в треугольник.

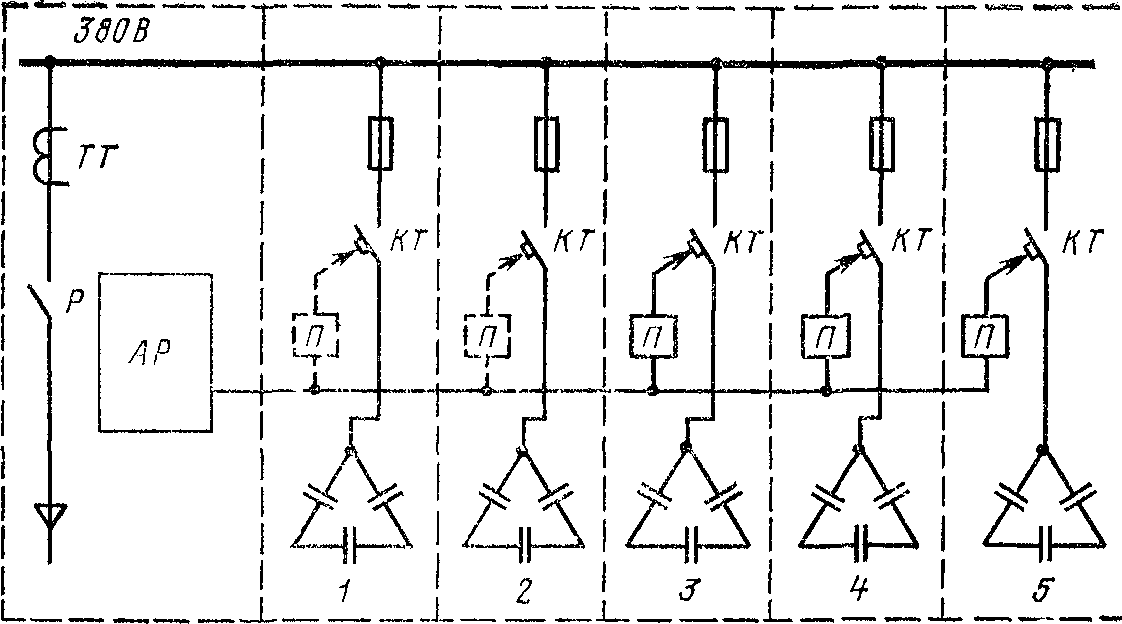

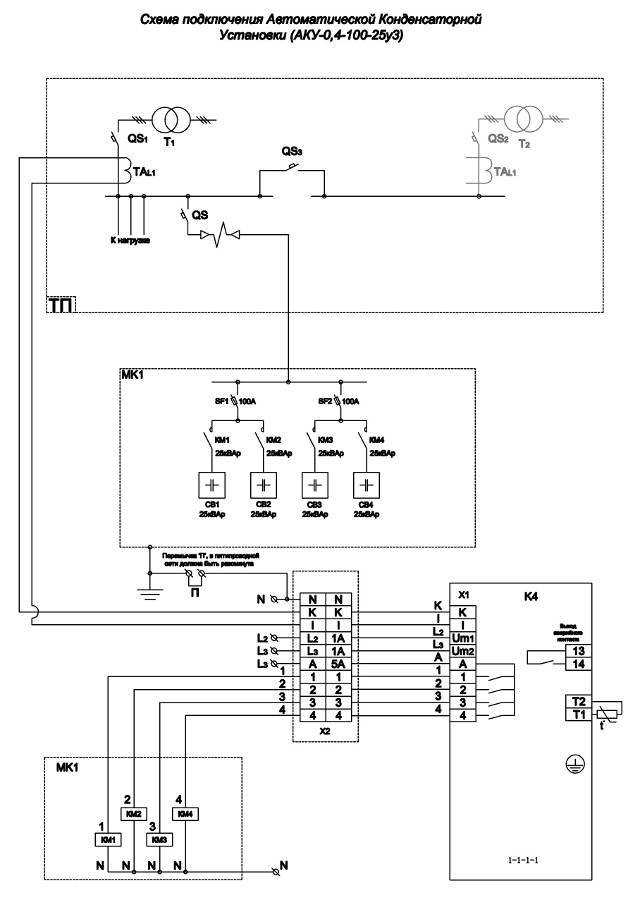

Комплектная конденсаторная установка состоит из вводного шкафа и шкафов с конденсаторами. В установках на напряжение 380 В в вводном шкафу устанавливаются: устройство автоматического регулирования, трансформаторы тока, разъединители, измерительные приборы (три амперметра и вольтметр), аппаратура управления и сигнализации, а также ошиновка.

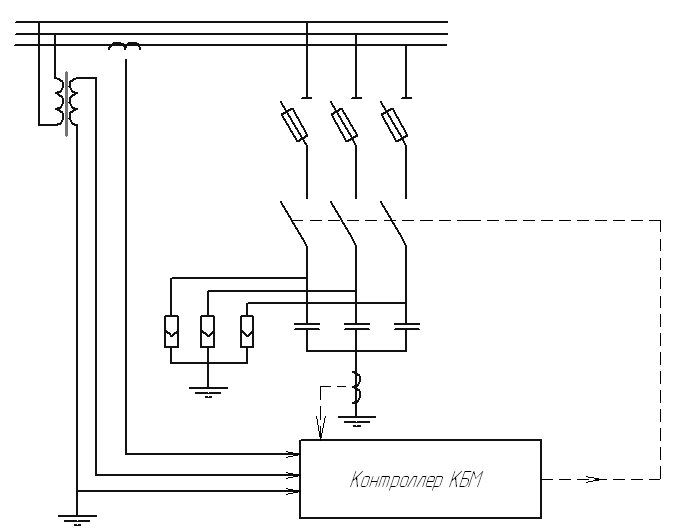

В случае применения конденсаторов со встроенными разрядными сопротивлениями трансформаторы напряжения не устанавливаются. Ячейка ввода питается кабелем от ячейки распределительного устройства (РУ) 6 — 10 кВ, в которой устанавливается аппаратура управления, измерения и защиты.

6226
Закладки
Последние публикации
Все о системах управления освещением в новом учебном пособии от специалистов МСК «БЛ ГРУПП»
Сегодня, в 12:35
11
«Удмуртэнерго» переведен в режим повышенной готовности в связи с надвигающимся грозовым фронтом
Вчера, в 21:27
30
Курские энергетики продолжают восстанавливать электроснабжение пострадавших от непогоды потребителей Курской области
29 июля в 01:27
57
Курские энергетики продолжают работать в условиях непогоды
28 июля в 16:43
67
Сотрудники «Удмуртэнерго» провели экскурсию для детей из Малопургинского социально-реабилитационного центра
28 июля в 14:57
77
Удмуртэнерго реализует программу установки интеллектуальных приборов учета
27 июля в 17:34
87
Студотряд «Попавшие в сети» знакомится с историей энергетики региона
27 июля в 15:03
85
«Галеоны» и «Эвересты» на обновленной набережной в Тольятти
27 июля в 12:20
128
Энергетики «Курскэнерго» оперативно ликвидируют последствия непогоды
27 июля в 01:54
89
БФТ-Холдинг и компания BSS представили голосовых ассистентов для энергосбытовых компаний и сферы ЖКХ
27 июля в 01:19
108
Самые интересные публикации
Новая газотурбинная ТЭЦ в Касимове выдаст в энергосистему Рязанской области более 18 МВт мощности
4 июня 2012 в 11:00
265115
Выключатель элегазовый типа ВГБ-35, ВГБЭ-35, ВГБЭП-35
12 июля 2011 в 08:56
60316
Выключатели нагрузки на напряжение 6, 10 кВ
28 ноября 2011 в 10:00
52705
Распределительные устройства 6(10) Кв с микропроцессорными терминалами БМРЗ-100
16 августа 2012 в 16:00
32902
Элегазовые баковые выключатели типа ВЭБ-110II
21 июля 2011 в 10:00
25321
Признаки неисправности работы силовых трансформаторов при эксплуатации
29 февраля 2012 в 10:00
22813
Оформляем «Ведомость эксплуатационных документов»
24 мая 2017 в 10:00
21981
Схемы и группы соединений обмоток трансформаторов
7 января 2012 в 10:00
19343
Выключатель вакуумный трехфазный ВВ/TEL (Часть 1)
24 ноября 2011 в 14:00
17121
Элегаз и его применение. Свойства и производство
7 октября 2011 в 10:00
16732
Для чего используется конденсаторная установка
Большинство электроприемников переменного тока сопровождаются индуктивностью, что предполагает потребление не только активной, но и реактивной мощности. Последняя необходима для формирования электромагнитного поля. Циркуляция негативно сказывается на работе энергосистемы, так как появляются потери из-за нагрева проводников. Чтобы снизить циркуляцию R-мощности, используются УКРМ. Если говорить конкретно об автоматических установка компенсации, то она решает следующее:
Снижает нагрузку силовых трансформаторов, так как снижается потребление полной мощности.
Дает возможность организовать питание по проводнику с меньшим сечением без потери технико-физических характеристик.
Избежать глубокой просадки напряжения, что важно для обеспечения стандартов качества для удаленных потребителей.
Возможность контролировать основные параметры сети, изменение cosφ и так далее.
Исключается генерации R-мощности в сеть. Исключение появления перенапряжений.. Отсутствие нагрева проводов и изоляции продлевает срок службы последних, снижает периодичность обслуживания и обеспечивает безаварийность работы
Также снижаются потери в сетях и затраты на покупку электрической энергии
Отсутствие нагрева проводов и изоляции продлевает срок службы последних, снижает периодичность обслуживания и обеспечивает безаварийность работы. Также снижаются потери в сетях и затраты на покупку электрической энергии.
Расчет мощности УКРМ
Коэффициент реактивной мощности на стороне ВН определяется следующим образом:
|
(2) |
Потребляемая активная мощность на шинах ВН складывается из активной мощности нагрузки и активных потерь мощности в трансформаторе:
|
(3) |
Потребляемая реактивная мощность на шинах ВН складывается из реактивной мощности нагрузки и реактивных потерь мощности в трансформаторе за вычетом расчетной мощности компенсирующего устройства:
|
(4) |
Выразим реактивную мощность нагрузки через известные величины (см. рис.1):
|
(5) |
|
(6) |
Потери активной и реактивной мощности в трансформаторе зависят от передаваемой мощности и рассчитываются по формулам (7) и (8):
|
(7) |
|
(8) |
где ΔPxx – потери активной мощности холостого хода трансформатора (паспортные данные), кВт;
ΔQμ – потери реактивной мощности холостого хода трансформатора, квар;
ΔPнагр. (ΔQнагр.) – нагрузочные активные (реактивные) потери в трансформаторе, кВт (квар);
ΔPк – потери активной мощности короткого замыкания трансформатора (паспортные данные), кВт;
SНН – потребляемая полная мощность на шинах НН, кВ*А:
|
(9) |
SТ – номинальная полная мощность трансформатора, кВ*А;
Iхх – ток холостого хода трансформатора, %;
Uк – напряжение короткого замыкания трансформатора, %.
Следует заметить, что расчеты по формулам (7) – (9) носят приближённый характер, так как на этом этапе нельзя определить значение QНН из-за того, что неизвестно расчетное значение реактивной мощности компенсирующего устройства QКУ.р, см. формулу (4). В этом случае можно:
- принять QКУ.р = 0 и выполнить расчет без компенсирующего устройства;
- принять QКУ.р = Qр.нагр. и выполнить расчет при полной компенсации реактивной мощности на шинах НН (этот вариант рекомендуется использовать из-за меньшей расчетной погрешности первой итерации расчёта потерь в трансформаторе).
Подставляя в (2) выражения (3), (4) и (5), получим выражение для расчета коэффициента реактивной мощности на шинах ВН, где вторым неизвестным является значение реактивной мощности компенсирующего устройства QКУ:
|
(10) |
Так как максимальное значение коэффициента реактивной мощности на шинах ВН нормировано, значит должно выполняться следующее условие:
|
(11) |
Выполнение условия (11) необходимо по нормативным требованиям, но недостаточно, так как коэффициент реактивной мощности может быть отрицательной величиной. Действительно, если в (10) QКУ.р будет достаточно большой величиной, чтобы числитель дроби стал отрицательным, то получим перекомпенсацию реактивной мощности QВН< 0 (генерацию в сеть высокого напряжения) и tgϕВН < 0. Перекомпенсация реактивной мощности также нежелательна, как и недокомпенсация, так как в сети опять появляются дополнительные потери мощности и энергии в электрической сети и возрастают капитальные затраты на её строительство. Таким образом, наряду с максимальным значением коэффициента реактивной мощности должно задаваться его минимальное значение tgϕmin. В отсутствие нормативных требований к величине tgϕmin его значение может быть определено из следующих соображений:
- если генерация реактивной мощности в сеть ВН недопустима, то tgϕmin = 0;
- если нельзя превышать заданный уровень потерь мощности и энергии в сети, а также обеспечить работу оборудования в номинальных режимах (перекомпенсация допустима), то tgϕmin = -tgϕmax.
Необходимое и достаточное условие для выбора УКРМ выглядит следующим образом:
|
(12) |
Подставив (10) в (12), получим:
|
(13) |
Рассмотрим отдельно левую и правую части выражения (13).
Очевидно, что tgϕmax будет при наименьшем расчетном значении реактивной мощности компенсирующего устройства QКУ.р.min. Заменим в (13) QКУ.р на QКУ.р.min и подставим знак равенства между правой и средней частью выражения:
|
(14) |
Выразив в (14) QКУ.р.min и выполнив необходимые преобразования (15), получим выражение для расчета минимально допустимой мощности компенсирующего устройства (16):
|
(15) |
|
(16) |
Аналогично для левой части (13), tgϕmin будет при наибольшем расчетном значении реактивной мощности компенсирующего устройства QКУ.р.max. Соответственно, выражение для расчета максимально допустимой мощности КУ:
|
(17) |
Номинальная мощность установки компенсации реактивной мощности выбирается из условия:
|
(18) |
где QКУ.р.max и QКУ.р.min – граничные значения реактивной мощности УКРМ, определенные для расчётных значений Pр.нагр. и cosϕр.нагр..
Подставив (16) и (17) в (18), получаем окончательные выражения для выбора номинальной реактивной мощности УКРМ:
|
(19) |
|
(20) |
Выбрав УКРМ, проводим вторую итерацию расчетов по формулам (7) – (9), подставляя в формулы вместо QКУ.р значение QКУ.ном, и уточняем величину QКУ.ном по выражениям (19) и (20).
Конструктивные особенности батарей статических конденсаторов
В настоящее время пользуются повышенным спросом БСК открытого исполнения для использования непосредственно на ОРУ. При этом не требуется возводить ряд дополнительных строений. Устройства, которые производятся силами ООО «НПО ПромЭлектроАвтоматика» в полной мере удовлетворяют требования соответствующих стандартов. Они соответствуют всем техническим требованиям, которые предъявляются в отношении устройств по стойкости к негативному воздействию климата. Комплектация агрегатов предусматривает наличие конденсатора типа КЭПФ (с одной фазой). Внутри него размещаются плавкие предохранители, обеспечивающие выявление мест, в которых произошел сбой работы. При этом конденсатор продолжает функционировать. Это позволяет обеспечивать бесперебойный характер работы всех устройств в течение длительного периода времени. Конденсаторы находятся непосредственно в каркасах из металла, которые производятся из специальных материалов. У них имеется антикорриозное покрытие, которое защищает его от негативного воздействия окружающей среды. Изоляция конденсаторов произведена исходя из возможностей корпусов устройства. Электросоединения конденсаторов производятся гибкими проводами с множеством жил и ошиновкой. Гибкие же проводники соединяются с использованием плашечного зажима, который был специально разработан для этого. Это позволяет избежать окисления. Также стоит отметить использование специальной электропроводной смазки, что обеспечивает минимальный уровень сопротивления.
Все БСК имеют связь между собой для сигнализирования о возникновении чрезвычайной ситуации и ошибках во время их использования. В случае возникновения механического воздействия на секцию конденсатора в случае наступления чрезвычайной ситуации происходит перегорание предохранителя, находящегося внутри. Это ведет к трансформации емкости одного из имеющихся плеч батареи. В дальнейшем в проводнике происходит перемещение тока небаланса, контролируемый специальным реле. Непосредственно он приводит в действие сигнализацию, свидетельствующую о возникновении нестандартной ситуации в работе устройства. Наименьший уровень тока данного типа возникает при формировании плана размещения конденсаторов в индивидуальном порядке для каждой единицы.
По требованию заказчика могут быть разработаны и изготовлены блоки конденсаторов для высоковольтных шунтовых батарей на другие напряжения и мощности как с вертикальным, так и с горизонтальным расположением конденсаторов в блоках. Батареи статических конденсаторов БСК на напряжение 35; 110 и 220 кВ разрабатываются и изготавливаются по индивидуальному требованию заказчика.
- 1193,6613,5
| № | Обозначение типономинала батареи | Напряжение номинальное, кВ | Напряжение максимально допустимое, кВ | Емкость номинальная, мкФ | Мощность номинальная, МВАр |
| 1 | БСК-6-2,7 УХЛ1 | 6 | 7,2 | 238,73 | 2,7 |
| 2 | БСК-6-4 УХЛ1 | 353,68 | 4 | ||
| 3 | БСК-6-5,4 УХЛ1 | 477,46 | 5,4 | ||
| 4 | БСК-6-6 УХЛ1 | 530,52 | 6 | ||
| 5 | БСК-6-6,7 УХЛ1 | 592,41 | 6,7 | ||
| 6 | БСК-6-8 УХЛ1 | 707,36 | 8 | ||
| 7 | БСК-6-9,4 УХЛ1 | 831,14 | 9,4 | ||
| 8 | БСК-6-10 УХЛ1 | 884,19 | 10 | ||
| 9 | БСК-6-12 УХЛ1 | 1061,03 | 12 | ||
| 10 | БСК-6-13,5 УХЛ1 | ||||
| 11 | БСК-10-2,5 УХЛ1 | 10 | 12 | 79,58 | 2,5 |
| 12 | БСК-10-3,75 УХЛ1 | 119,37 | 3,75 | ||
| 13 | БСК-10-5 УХЛ1 | 159,15 | 5 | ||
| 14 | БСК-10-5,65 УХЛ1 | 179,85 | 5,65 | ||
| 15 | БСК-10-7,5 УХЛ1 | 238,73 | 7,5 | ||
| 16 | БСК-10-8,75 УХЛ1 | 278,52 | 8,75 | ||
| 17 | БСК-10-10 УХЛ1 | 318,31 | 10 | ||
| 18 | БСК-10-11,25 УХЛ1 | 358,10 | 11,3 | ||
| 19 | БСК-10-12,5 УХЛ1 | 366,06 | 11,5 | ||
| 20 | БСК-10-13,15 УХЛ1 | 418,58 | 13,2 | ||
| 21 | БСК-10-15 УХЛ1 | 10 | 12 | 477,46 | 15 |
| 22 | БСК-35-3,8 УХЛ1 | 35 | 40,5 | 9,87 | 3,8 |
| 23 | БСК-35-5,1 УХЛ1 | 13,25 | 5,1 | ||
| 24 | БСК-35-7,6 УХЛ1 | 19,75 | 7,6 | ||
| 25 | БСК-35-10,2 УХЛ1 | 26,50 | 10,2 | ||
| 26 | БСК-35-11,4 УХЛ1 | 29,62 | 11,4 | ||
| 27 | БСК-35-15,2 УХЛ1 | 39,50 | 15,2 | ||
| 28 | БСК-35-19 УХЛ1 | 49,37 | 19 | ||
| 29 | БСК-110-12,5 УХЛ1 | 110 | 126 | 3,29 | 12,5 |
| 30 | БСК-110-17 УХЛ1 | 4,47 | 17 | ||
| 31 | БСК-110-25 УХЛ1 | 6,58 | 25 | ||
| 32 | БСК-110-34 УХЛ1 | 8,94 | 34 | ||
| 33 | БСК-110-37,5 УХЛ1 | 9,86 | 37,5 | ||
| 34 | БСК-110-50 УХЛ1 | 13,15 | 50 | ||
| 35 | БСК-110-63 УХЛ1 | 16,57 | 63 | ||
| 36 | БСК-110-67 УХЛ1 | 17,63 | 67 | ||
| 37 | БСК-110-75 УХЛ1 | 19,73 | 75 | ||
| 38 | БСК-110-84 УХЛ1 | 22,10 | 84 | ||
| 39 | БСК-110-91 УХЛ1 | 23,94 | 91 | ||
| 40 | БСК-110-100 УХЛ1 | 26,31 | 100 | ||
| 41 | БСК-110-113 УХЛ1 | 29,73 | 113 | ||
| 42 | БСК-110-125 УХЛ1 | 32,88 | 125 | ||
| 43 | БСК-110-134 УХЛ1 | 35,25 | 134 | ||
| 44 | БСК-110-143 УХЛ1 | 37,62 | 143 | ||
| 45 | БСК-110-156 УХЛ1 | 41,04 | 156 | ||
| 46 | БСК-220-25 УХЛ1 | 220 | 252 | 1,64 | 25 |
| 47 | БСК-220-33,5 УХЛ1 | 2,20 | 33,5 | ||
| 48 | БСК-220-50 УХЛ1 | 3,29 | 50 | ||
| 49 | БСК-220-67 УХЛ1 | 4,41 | 67 | ||
| 50 | БСК-220-75 УХЛ1 | 4,93 | 75 | ||
| 51 | БСК-220-100 УХЛ1 | 6,58 | 100 | ||
| 52 | БСК-220-125 УХЛ1 | 8,22 | 125 | ||
| 53 | БСК-220-134 УХЛ1 | 8,81 | 134 | ||
| 54 | БСК-220-150 УХЛ1 | 9,86 | 150 |
Энергоэффективность производственных электросетей
Относительно недавно необходимости в подобном оборудовании не существовало. Однако сейчас специалистов, задумывающихся о том, для чего нужны конденсаторные установки, практически не осталось. Слишком очевидна проблема дефицита качественной электроэнергии.
Количество потребителей лавинообразно растет, промышленное оборудование становится все более чувствительным к параметрам электроэнергии, однако морально устаревшие сети не справляются с нагрузкой ни по качественным, ни по количественным характеристикам. В процессе транспортировки электроэнергии и работы многих установок образуется не только активная, но и реактивная мощность. Часть мощности системы расходуется в пустую, повышая стоимость траспортировки ресурса, увеличивая его расход и перегружая систему. Для электрических сетях с реактивной мощностью характерны нагрев отдельных элементов, появление пробоев и перегрузок.
Чтобы избежать негативных последствий, необходимо вкладывать значительные средства в модернизацию сетей: увеличивать сечение кабелей, устанавливать трансформаторы и другое оборудование повышенной мощности. Однако есть более простое и эффективное решение.
Конденсаторные установки обладают целым рядом преимуществ:
- Обеспечивают заметный эффект при низких стартовых затратах. При грамотном подходе каждая установка окупается в течение года.
- Предельно просты при установке и в эксплуатации.
- Подключаются именно там, где вам нужно.
- Существуют решения для электросетей низкого, среднего и высокого напряжения.
Схема электрических соединений, выбор оборудования
5.6.7. Конденсаторные установки могут присоединяться к сети через отдельный аппарат, предназначенный для включения и отключения только конденсаторов, или через общий аппарат с силовым трансформатором, асинхронным электродвигателем или другим электроприемником. Эти схемы могут применяться при любом напряжении конденсаторной установки.
5.6.8. Конденсаторные батареи на напряжение выше 10 кВ собираются из однофазных конденсаторов путем их параллельно-последовательного соединения. Число последовательных рядов конденсаторов выбирается так, чтобы в нормальных режимах работы токовая нагрузка на конденсаторы не превышала номинального значения. Число конденсаторов в ряду должно быть таким, чтобы при отключении одного из них из-за перегорания предохранителя напряжение на оставшихся конденсаторах ряда не превышало 110% номинального.
5.6.9. Конденсаторные батареи па напряжение 10 кВ и ниже должны собираться, как правило, из конденсаторов с номинальным напряжением, равным номинальному напряжению сети. При этом допускается длительная работа единичных конденсаторов с напряжением не более 110% номинального.
5.6.10. В трехфазных батареях однофазные конденсаторы соединяются в треугольник или звезду. Может применяться также последовательное или параллельно-последовательное соединение однофазных конденсаторов в каждой фазе трехфазной батареи.
5.6.11. При выборе выключателя конденсаторной батареи должно учитываться наличие параллельно включенных (например, на общие шины) конденсаторных батарей. При необходимости должны быть выполнены устройства, обеспечивающие снижение толчков тока в момент включения батареи.
5.6.12. Разъединитель конденсаторной батареи должен иметь заземляющие ножи со стороны батареи, сблокированные со своим разъединителем. Разъединители конденсаторной батареи должны быть сблокированы с выключателем батареи.
5.6.13. Конденсаторы должны иметь разрядные устройства.
Единичные конденсаторы для конденсаторных батарей рекомендуется применять со встроенными разрядными резисторами. Допускается установка конденсаторов без встроенных разрядных резисторов, если на выводы единичного конденсатора или последовательного ряда конденсаторов постоянно подключено разрядное устройство. Разрядные устройства могут не устанавливаться на батареях до 1 кВ, если они присоединены к сети через трансформатор и между батареей и трансформатором отсутствуют коммутационные аппараты.
В качестве разрядных устройств могут применяться:
- трансформаторы напряжения или устройства с активно-индуктивным сопротивлением — для конденсаторных установок выше 1 кВ;
- устройства с активным или активно-индуктивным сопротивлением — для конденсаторных установок до 1 кВ.
5.6.14. Для достижения наиболее экономичного режима работы электрических сетей с переменным графиком реактивной нагрузки следует применять автоматическое регулирование мощности конденсаторной установки путем включения и отключения ее в целом или отдельных ее частей.
