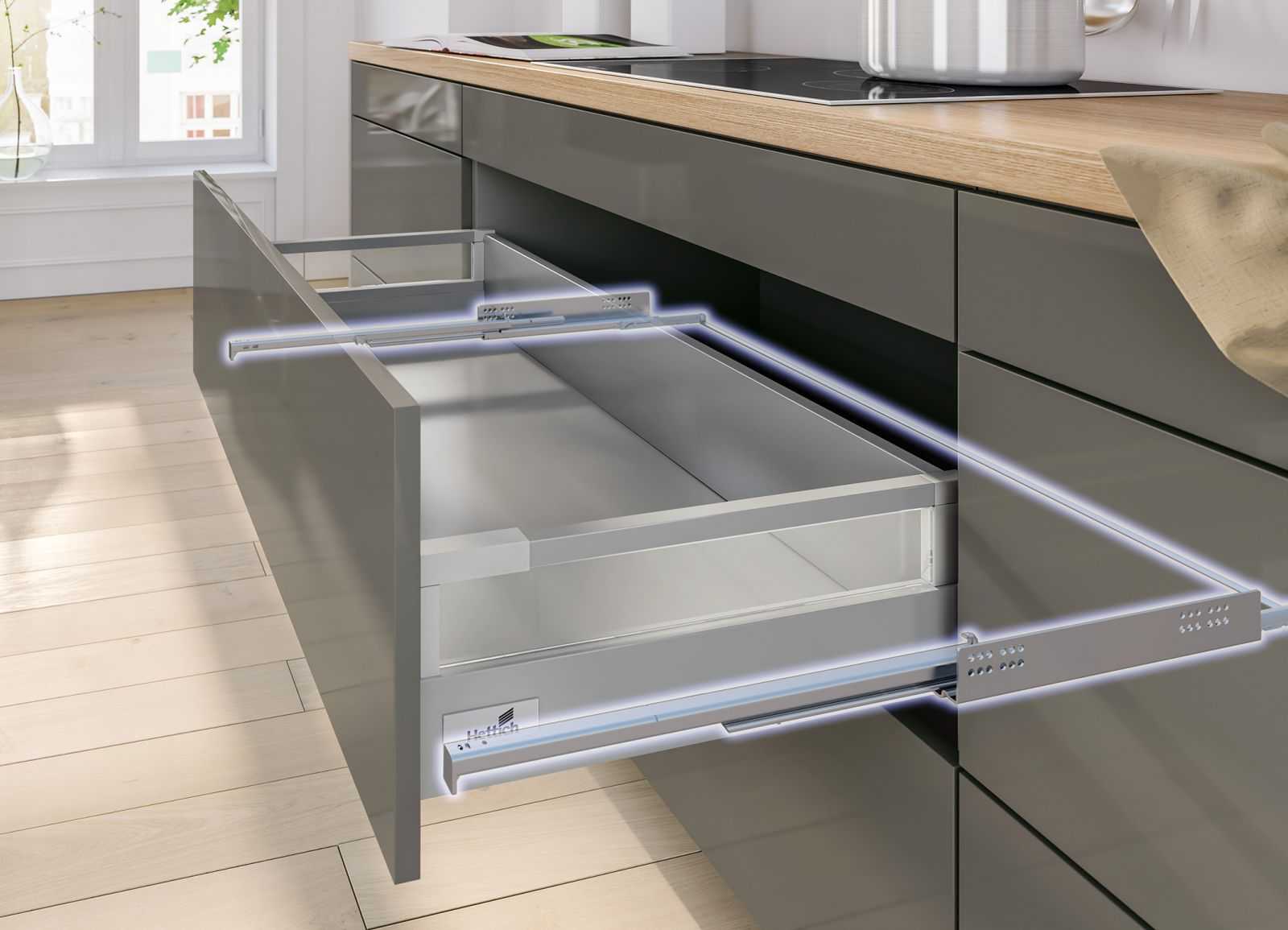

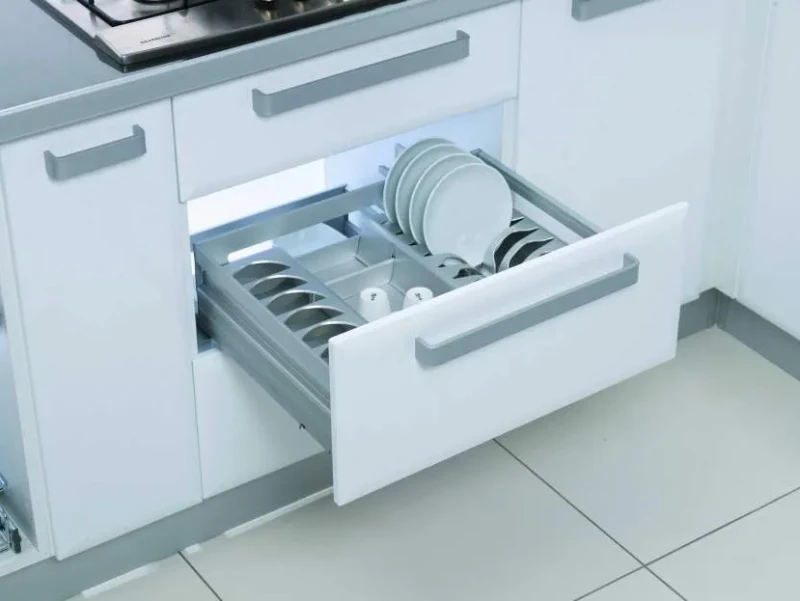

Телескопические направляющие для выдвижных ящиков

Что нужно знать, прежде чем начать устанавливать выдвижные ящики

Принцип крепления полозьев к боковинам тумбы одинаков практически для всех выдвижных систем. Как правило, от переднего края отступают 2 мм и далее прикручивают по крайним установочным отверстиям и нескольким центральным, в зависимости от размера самих направляющих.

Различается только расчет высоты, на которых крепят полозки.

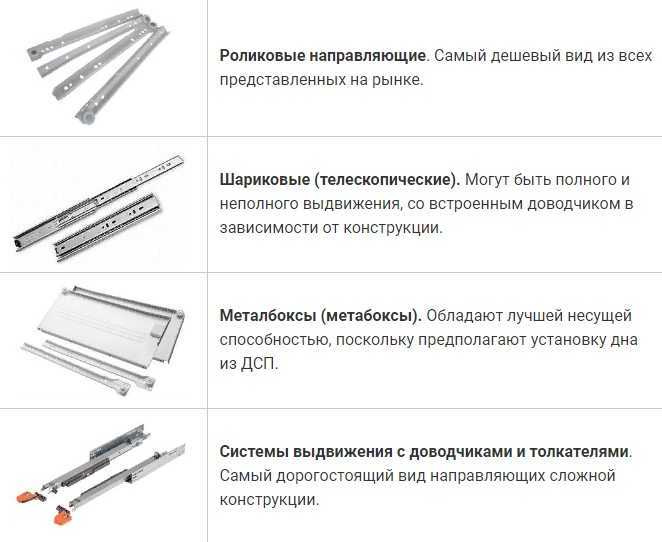

Есть три основных типа направляющих для выдвижных ящиков, с различным положением полозьев:

1. По нижнему краю (дну). Самые простые и бюджетные роликовые направляющие устанавливаются строго под дно самого короба ящика, внахлест на ДВП. Как собственно и самые дорогостоящие варианты оснащения выдвижных ящиков – тандембоксы. Они также устанавливаются по нижнему уровню короба ящика.
2. По центру боковины ящика. Шариковые телескопические дают большую свободу при монтаже – их можно крепить по любому уровню боковины короба ящика. Но все-таки лучше остановиться на центральном. Как показывает практика, установка и регулировка упрощается в разы.
3. С верхним креплением. У метабоксов (металобоксов) полозья роликовой направляющей расположены по верхнему уровню.

В каждом случае ящик будет «садиться» абсолютно по-разному. Рассмотрим на примере чертежа обычного комода с тремя ящиками. Для облегчения задачи предположим, что ящики начинают устанавливать с низа боковины самой тумбы, без вычета на цокольную коробку и дно. Это возможно в следующем варианте.

• Высота боковин тумбы равна 668 мм (при высоте комода без ножек 700 мм).
• Высота ящиков равна 150 мм при высоте фасадов 221 мм.

Как установить роликовые направляющие

Захват днища частью полозьев, которые крепятся к ящику, осуществляется на высоте 8-10 мм, в зависимости от толщины дна (ДВП).

Возьмем отступ от дна до нижнего края фасада равным 20 мм (обычно он колеблется в пределах 10-30 мм).

Схема установки роликовых направляющих будет выглядеть следующим образом.

При этом не будет никакой беды, если округлить значения. Взять не уровень высот 32/255/478, а округлить для удобства до 40/260/280. Главное, закрепить роликовые направляющие одинаково с обеих сторон.

Как установить шариковые направляющие

При аналогичном допуске под днищем в 20 мм, схема установки шариковых направляющих будет выглядеть следующим образом.

Отличие в том, что принято устанавливать шариковые направляющие по центру боковины. Поскольку они бывают разной ширины, проще не сдвигать их выше или ниже.

Также значения 99/322/545 можно округлить и сделать, допустим, 100/330/550.

Как установить метабоксы на выдвижной ящик

Отличительная особенность выдвижного ящика с металлическими боковинами – это его крепление по верхнему краю. Тут главное правильно подобрать высоту метабоксов относительно вертикали фасада. Она может быть 54 мм (оптимально для установки в узкую нишу под встроенной духовкой на кухне), 86, 118 или 150 мм. Если требуется ящик глубже – его можно «нарастить» с помощью одного или двух рядов специальных рейлингов.

В нашем случае оптимально взять метабокс 150 мм, схема установки будет выглядеть следующим образом.

Как и в предыдущих вариантах, допустимы округления для удобства: вместо 134/357/580 вполне можно взять 130/360/580.

Как установить фасады на выдвижной ящик

Фасады на выдвижные ящики всегда устанавливают после «пробы» и выравнивания внутреннего короба.

Сначала необходимо убедиться, что ящик двигается свободно и плавно, не перекашивается при движении и не заедает.

Только потом с помощью специальных подкладок (сгодятся обрезки ДВП, деревянная или пластмассовая линейка) прикидывается равномерное положение фасадов.

Затем, с помощью двухстороннего скотча фасад фиксируется и притягивается изнутри на саморезы 4х30. Сквозное крепление ручки также «держит» фасад. Но засверливаться под ручку стоит только после того, как фасад надежно зафиксирован.

Разновидности шариковых направляющих

Не так давно вопрос, как прикрутить направляющие к ящику, вызвал бы недоумение: ящики выдвигались благодаря деревянным планкам, и это было простым, экономичным и понятным решением. В современной мебели конструктивным элементом, ответственным за движение, являются функциональные и практичные направляющие из металла.

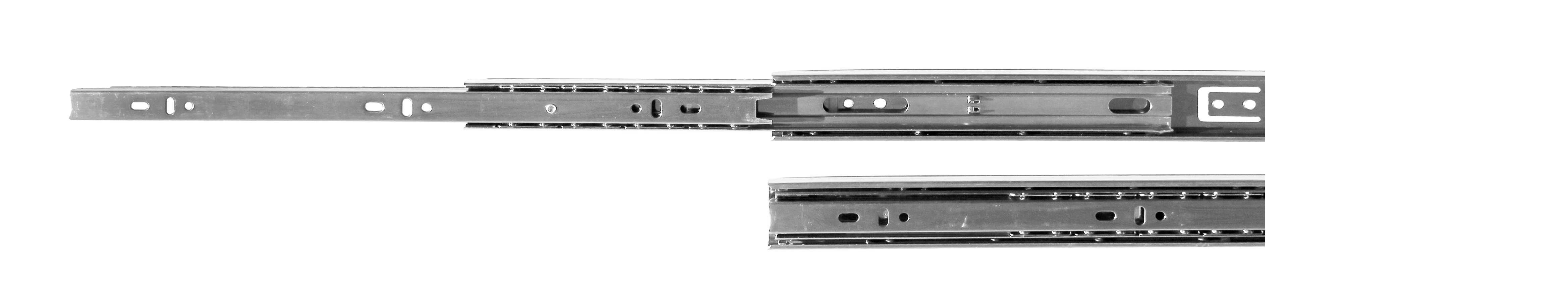

Среди разнообразных моделей направляющих наибольшее распространение получили два типа:

• Роликовые. Эта фурнитура рассчитана на нагрузку до 20-25 кг.
• Шариковые. Основным достоинством является способность выдерживать большой вес, начиная от 25 кг. Некоторые модификации от известных брендов выдерживают нагрузку до 40 кг.

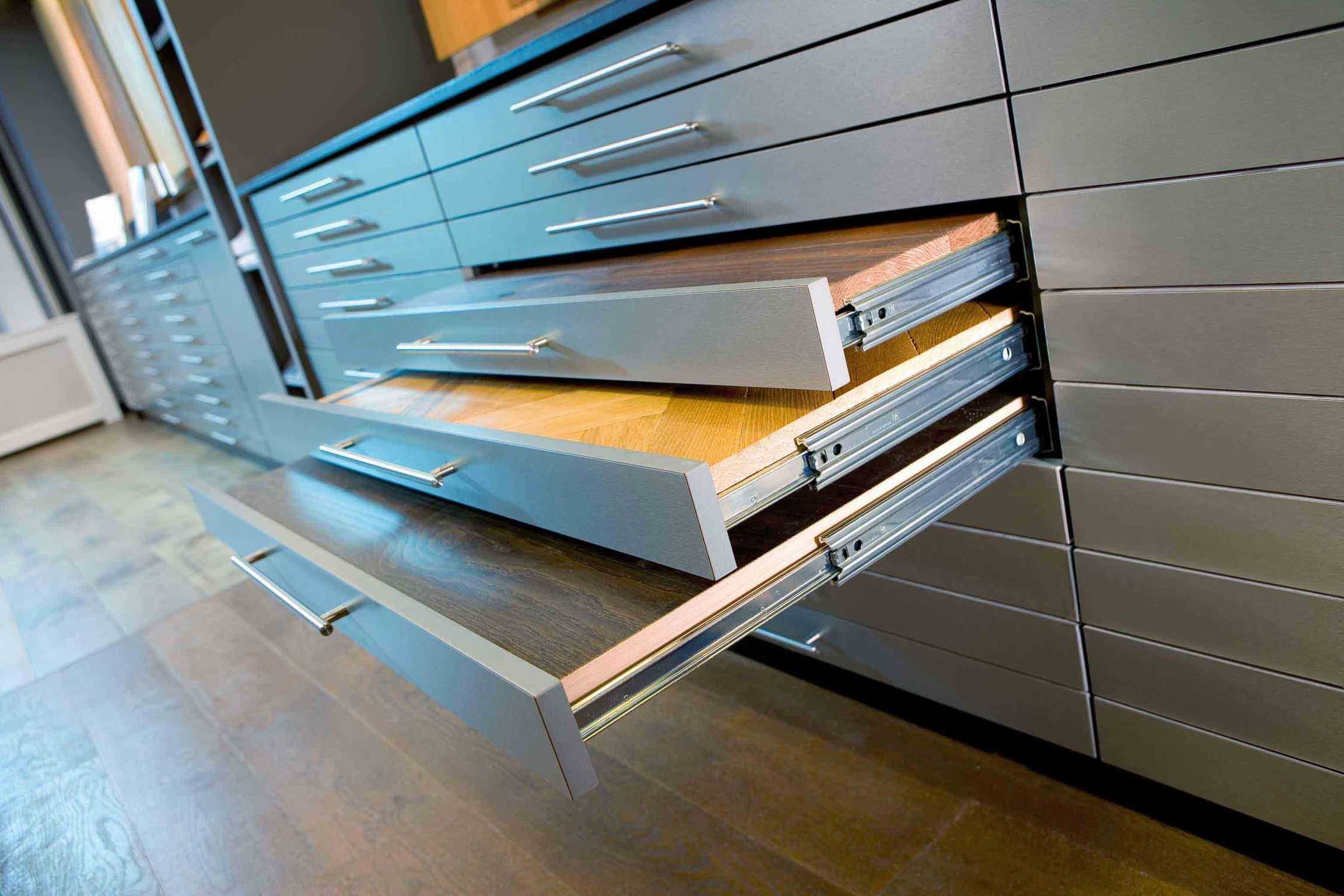

Шариковые направляющие особенно востребованы; их устанавливают на тех ящиках, безупречная работа которых особенно важна: в кухонных тумбах и столах, в секциях шкафа-купе и другой мебели. По своему устройству они также делятся на два вида:

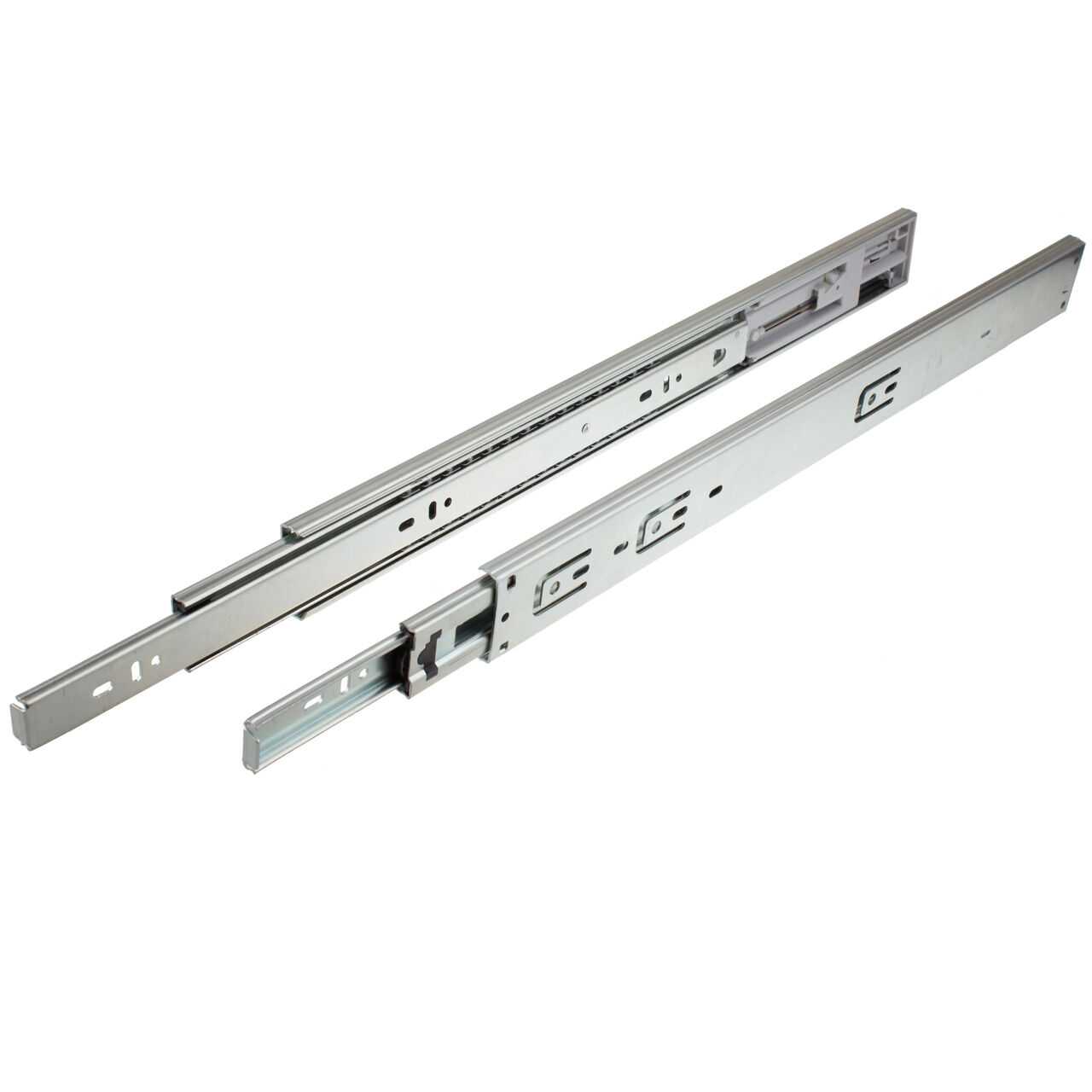

• Двухсекционные. Механизм частичного выдвижения.
• Трехсекционные. Механизм полного выдвижения.

Шариковое крепление рассчитано на значительный весИсточник vm96.ru

Разметка и установка

В первую очередь прочерчивают линии крепления. На ящике рекомендуется крепить направляющие по центру, но разрешается монтаж и в нижней его части. Аналогичную линию размечают и на внутренней боковой стороне шкафа. От точности измерений будет зависеть плавность хода и длительность эксплуатации механизма.

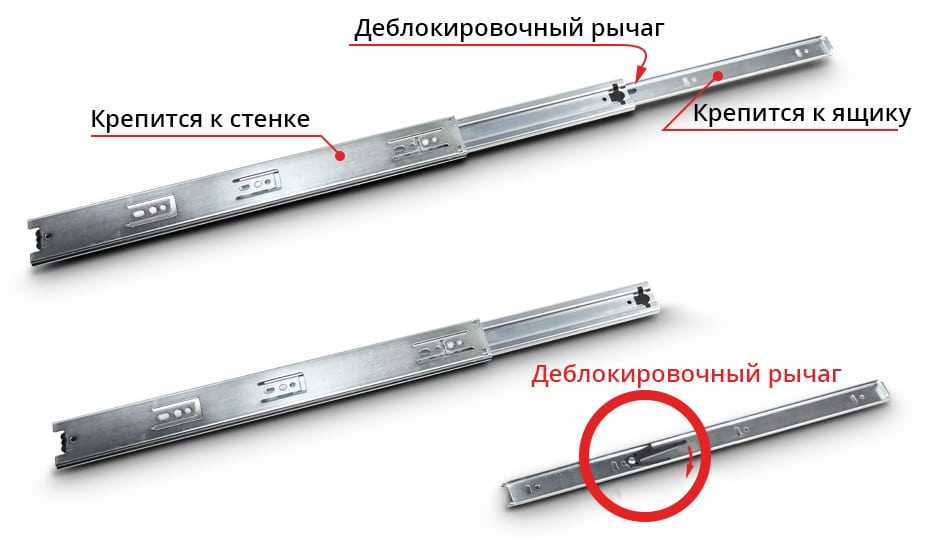

Перед установкой направляющие разделяют на половинки: прижимая черные «усики», вытягивают внутреннюю часть устройства. Половинки крепят на размеченные линии, затем заводят на место ящик, пробуют его закрыть и выдвинуть.

Если все было сделано правильно, сработает фиксатор и послышится легкий щелчок. Это сигнал к окончательному закреплению направляющих. В противном случае придется, слегка ослабив крепеж, еще регулировать механизм.

На обеих частях конструкции имеются продолговатые отверстия: вертикальные предназначены перемещать планку вверх-вниз, а горизонтальные – для регулировки по горизонтали. Тщательно отрегулировав механизм, можно окончательно закрепить элементы саморезами или шурупами.

Телескопические направляющие выпускаются правыми и левыми, переставлять местами их нельзя.

Направляющие могут обеспечивать частичное или полное выдвижение ящиков, быть с доводчиками или без, оснащаться системой Push to open, когда у ящика нет ручки, и достаточно нажать на него, чтобы открыть. Также изделия могут комплектоваться надежным фиксатором, удерживающим ящики в закрытом положении.

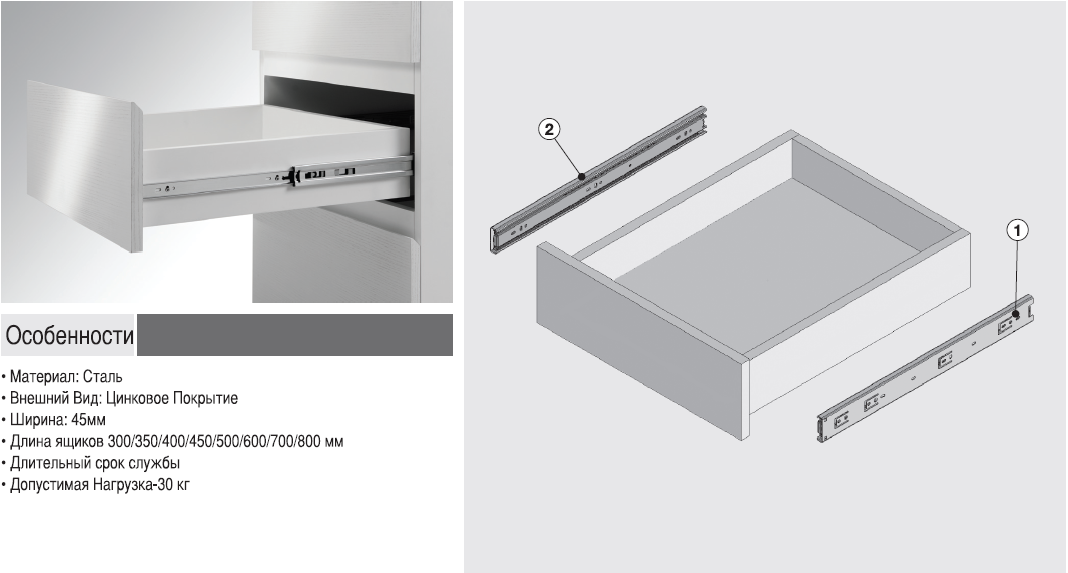

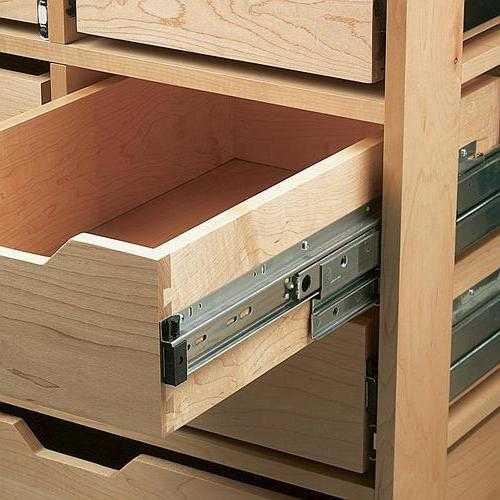

Монтаж шариковых направляющих

Как установить шариковые направляющие? Схема монтажа зависит от типа выдвижной системы.

Установка боковых направляющих

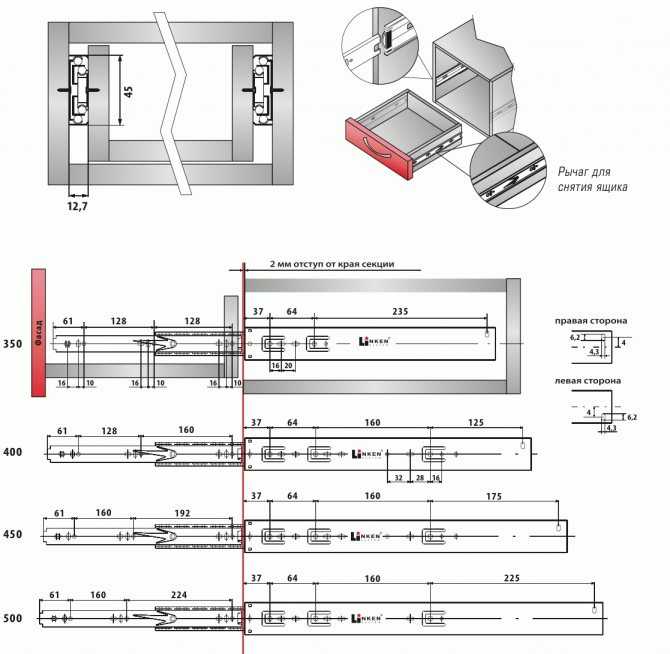

Чтобы произвести монтаж шариковой направляющей на боковую поверхность ящика, необходимо:

1. разобрать выдвижную систему. Как разобрать направляющую? Как правило, рельс и каретка соединяются между собой обычным фиксатором – защелкой. То есть для разбора необходимо нажать на фиксатор и вынуть каретку;

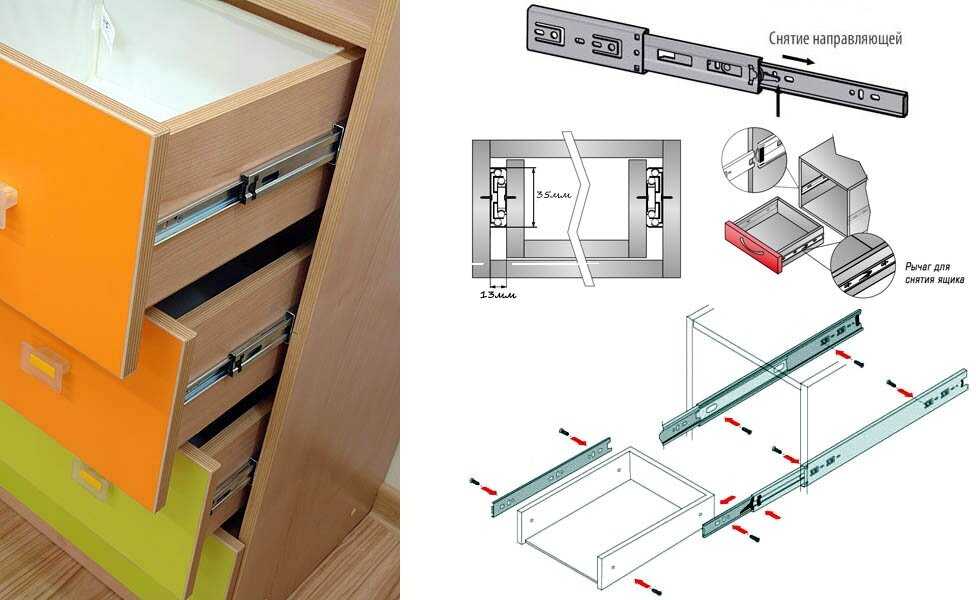

Инструкция по разбору направляющей

1. разметить область монтажа выдвижной системы на ящике и мебельном каркасе;

1. закрепить каретку на ящике и рельс на каркасе. Как крепить составляющие части шариковой направляющей? Крепление производится саморезами по предварительно подготовленным при помощи дрели отверстиям;

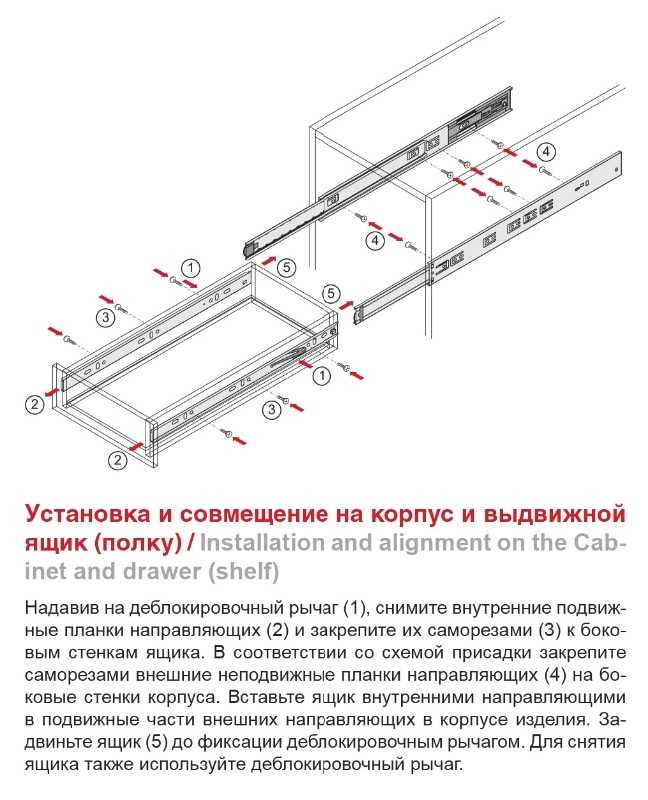

Правила установки шариковой направляющей

1. вставить ящик в каркас мебели, соединив части направляющей.

Соединение частей выдвижной системы

Замена роликовых направляющих на шариковые производится по аналогичной схеме, после демонтажа устаревшего или пришедшего в непригодность оборудования.

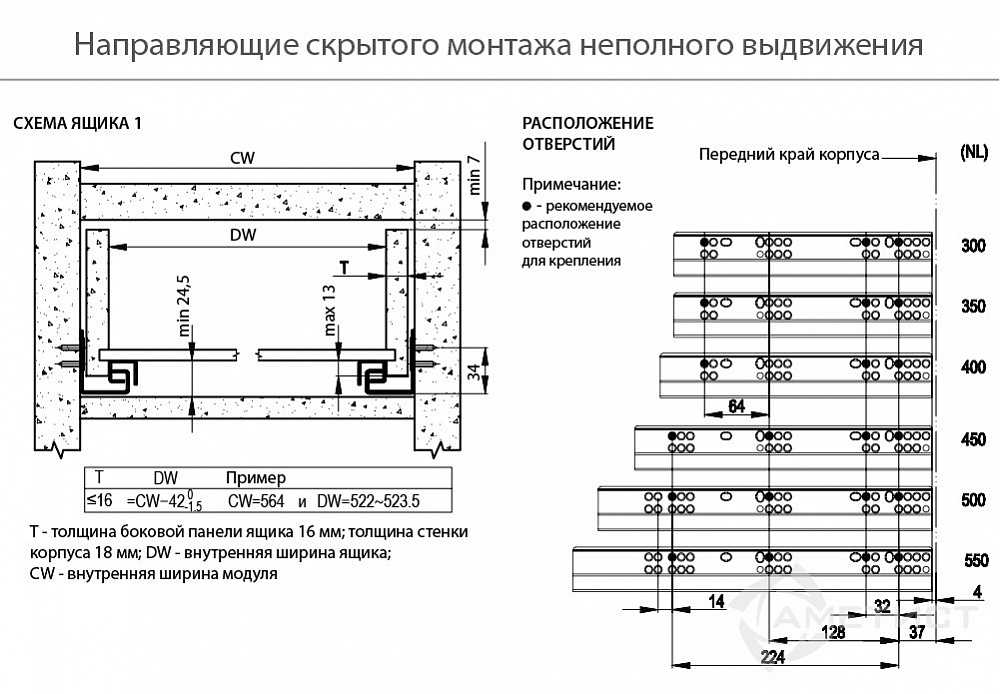

Установка скрытых направляющих

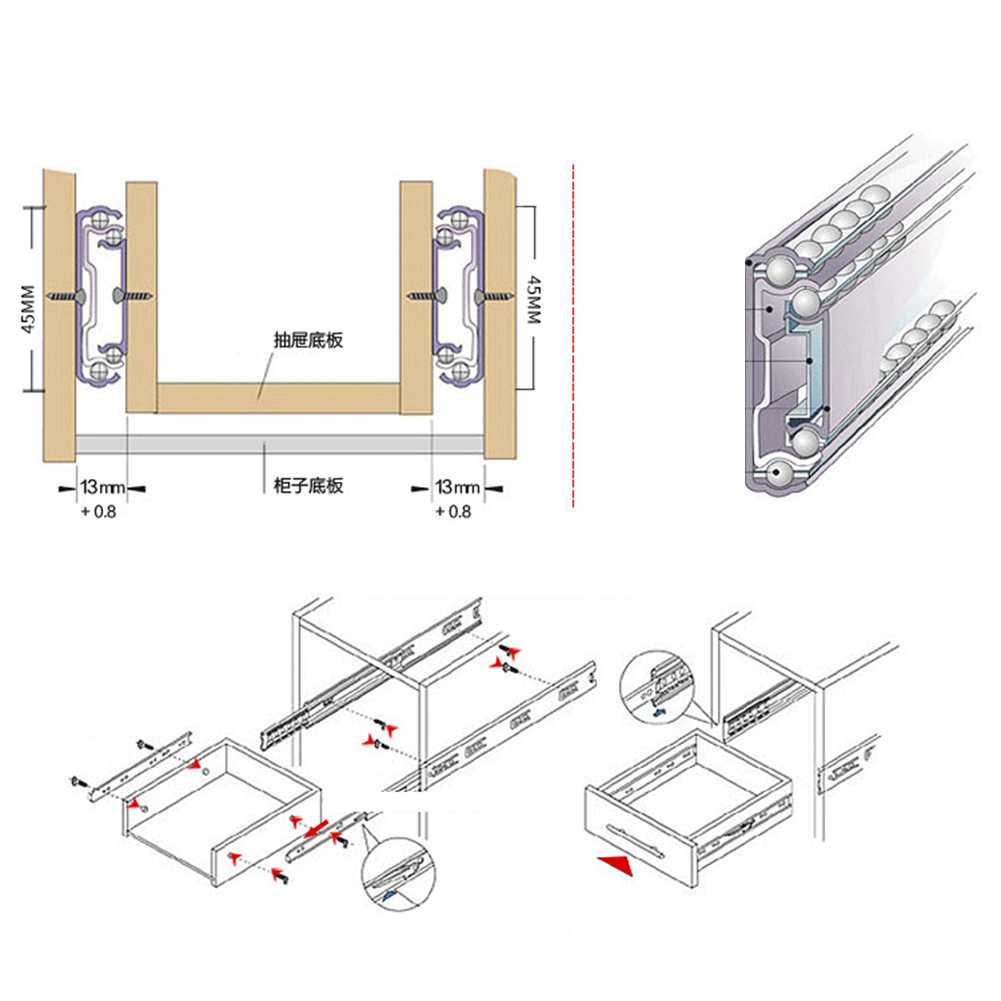

Схема установки шариковой направляющей скрытого типа следующая:

1. к дну ящика прикрепляются фиксаторы для планок выдвижной системы. Как прикрутить фиксаторы? Крепление производится саморезами в соответствии со схемой, разработанной производителем мебельной фурнитуры (например, компанией Боярд);
2. далее в фиксаторы устанавливаются планки направляющих;

1. напротив каждого фиксатора просверливаются отверстия, диаметр которых равен размеру крючка для фиксации направляющей;

Расположение направляющих на ящике

1. на корпусе производится разметка мест креплений для оснований направляющих (рельсов) и последующая фиксация комплектующих элементов при помощи саморезов;
2. части направляющей соединяются между собой.

Процесс установки ящиков на шариковых направляющих представлен на видео.

После монтажа направляющих любого типа производится обязательная регулировка по ширине и высоте, что помогает устранить образовавшиеся зазоры.

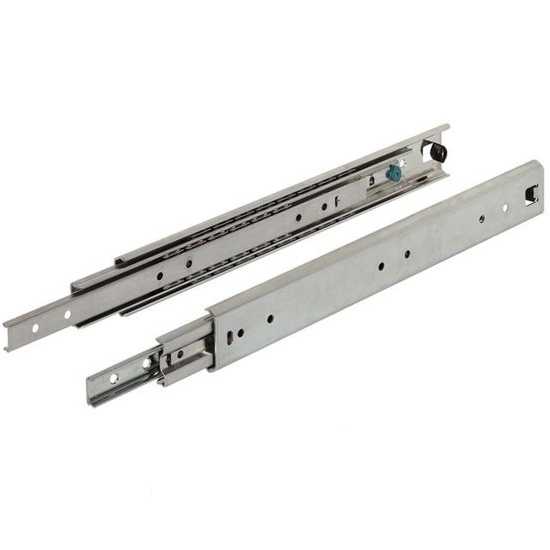

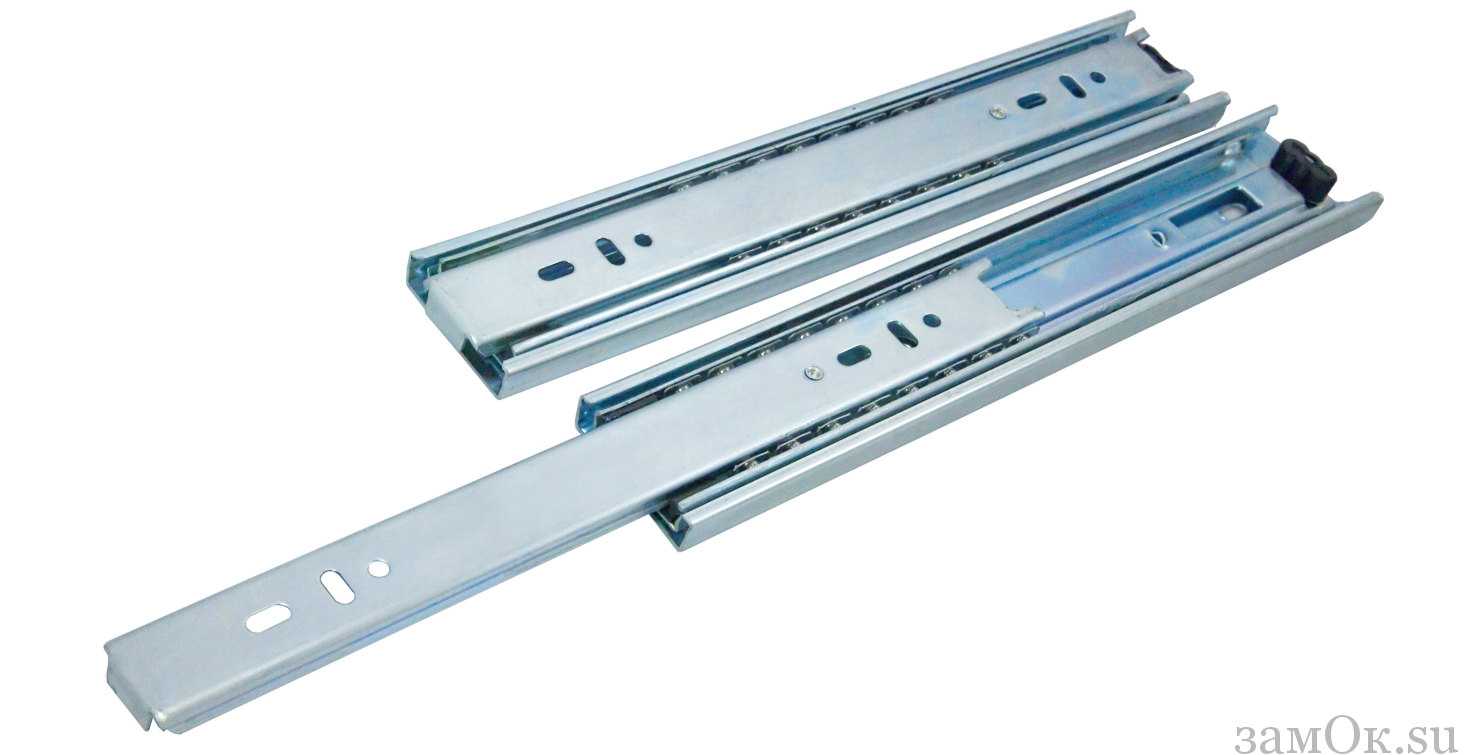

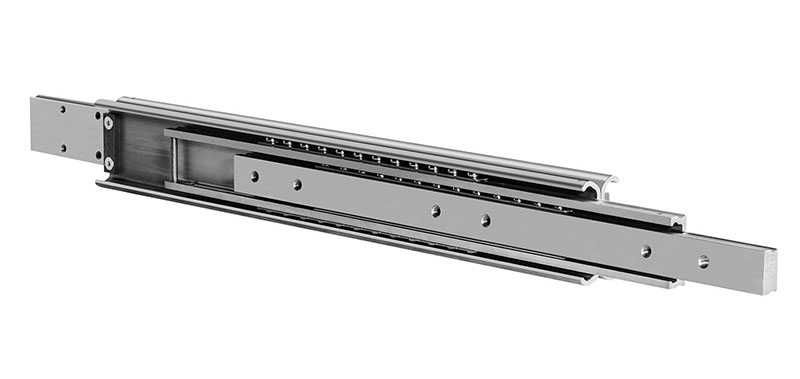

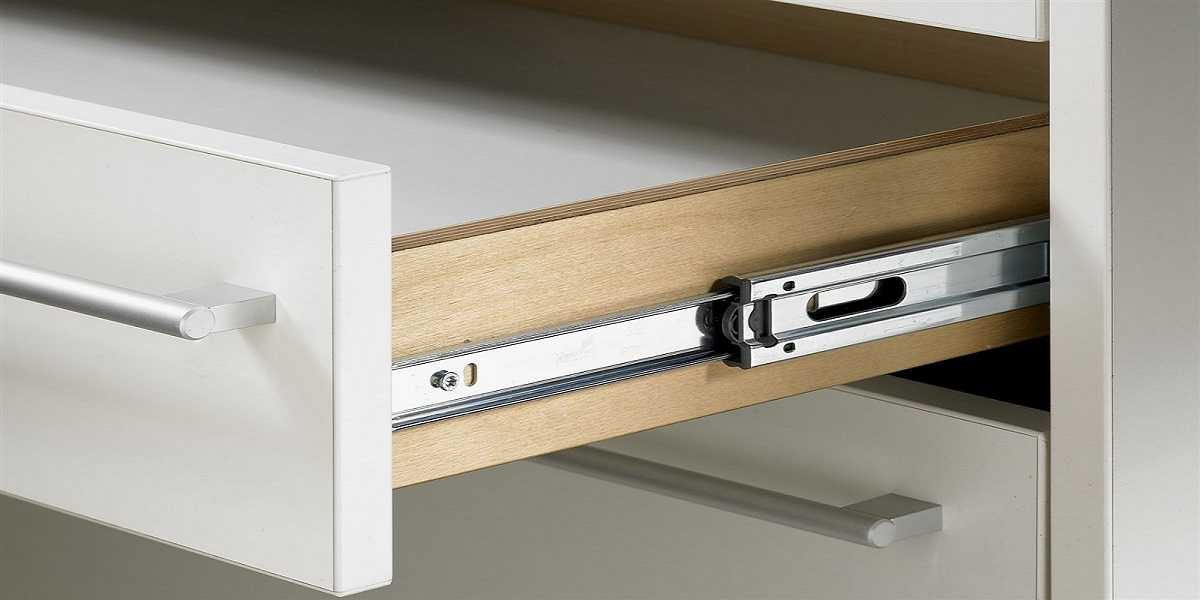

Конструкция шариковых направляющих довольно проста, а сам механизм состоит из нескольких основных и ряда вспомогательных деталей. Если к первым относятся металлические полозья и шарики, то вторые представлены различными стопорными элементами и ограничителями, выполненными как из металла, так и из пластика.

Шариковые направляющие являются более технологичными, качественными и долговечными.

Они обеспечивают наилучшую стабильность работы выдвижных систем и удобство их эксплуатации.

Для понимания принципа работы механизма обратимся к простейшему представителю шариковых направляющих — двухсекционные неразборные. В этом случае присутствуют две так называемые рельсы, отличающиеся по размерам и имеющие специфическую п-образную форму, что позволяет расположить одну деталь внутри другой.

Действие этой фурнитуры основано на взаимном перемещении прочных стальных дорожек, составляющих шину.

Между ними (обычно сверху и снизу) располагаются маленькие шарики, напоминающие аналогичные составляющие подшипника. В роли же стопорного элемента, сохраняющего целостность конструкции, выступает часть внешней рельсы, на определенном моменте ограничивающей ход устройства.

Поскольку дорожки вкладываются друг в друга, такие системы называют телескопическими.

Как установить шариковые направляющие на выдвижные ящики своими руками

Итак, мы подошли к моменту, ради которого, собственно, вы и искали данную статью. Он подразумевает изучение способа самостоятельной установки шариковых направляющих на ящики для шкафа или иного предмета мебели. Итак, приступим.

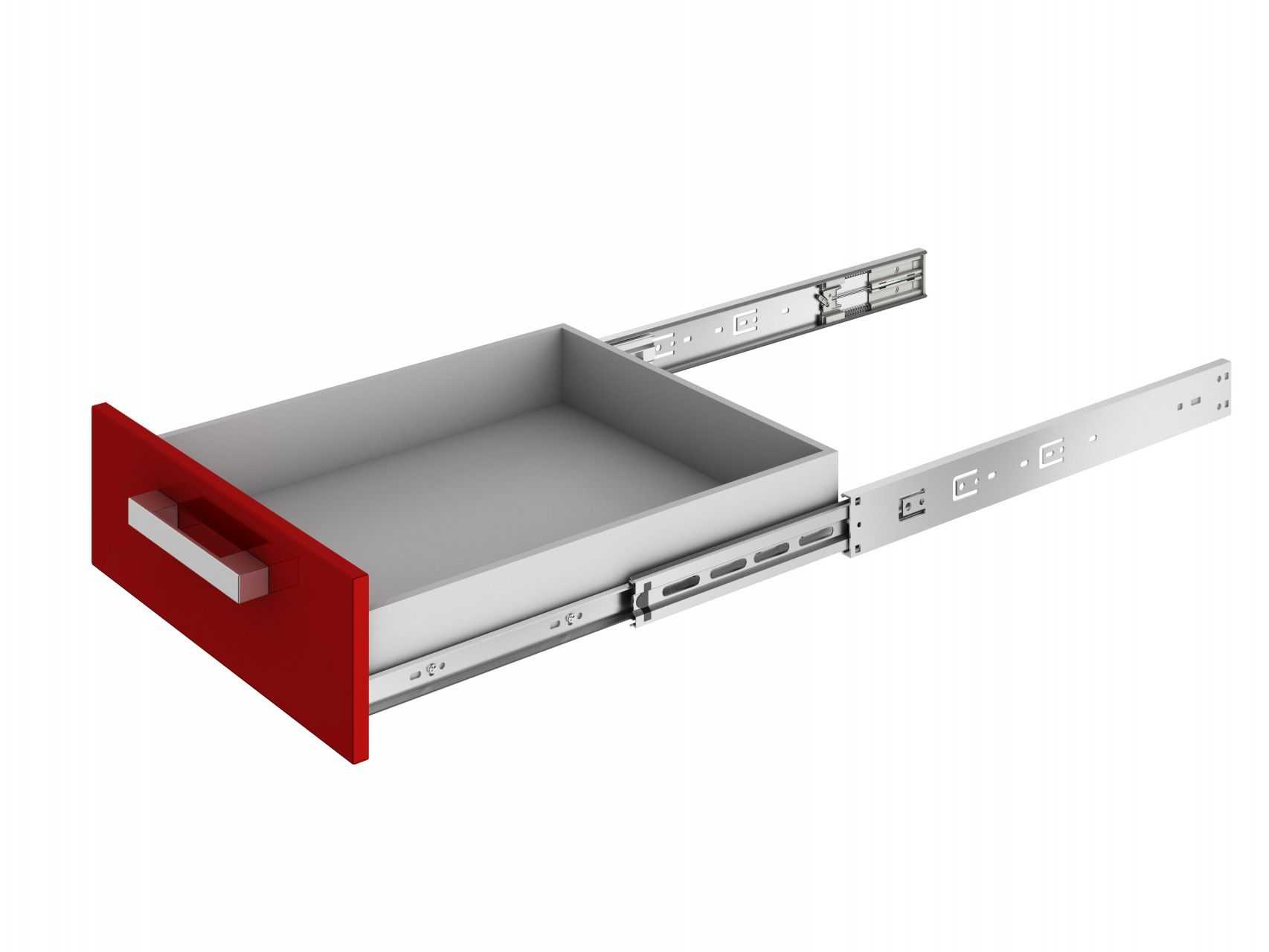

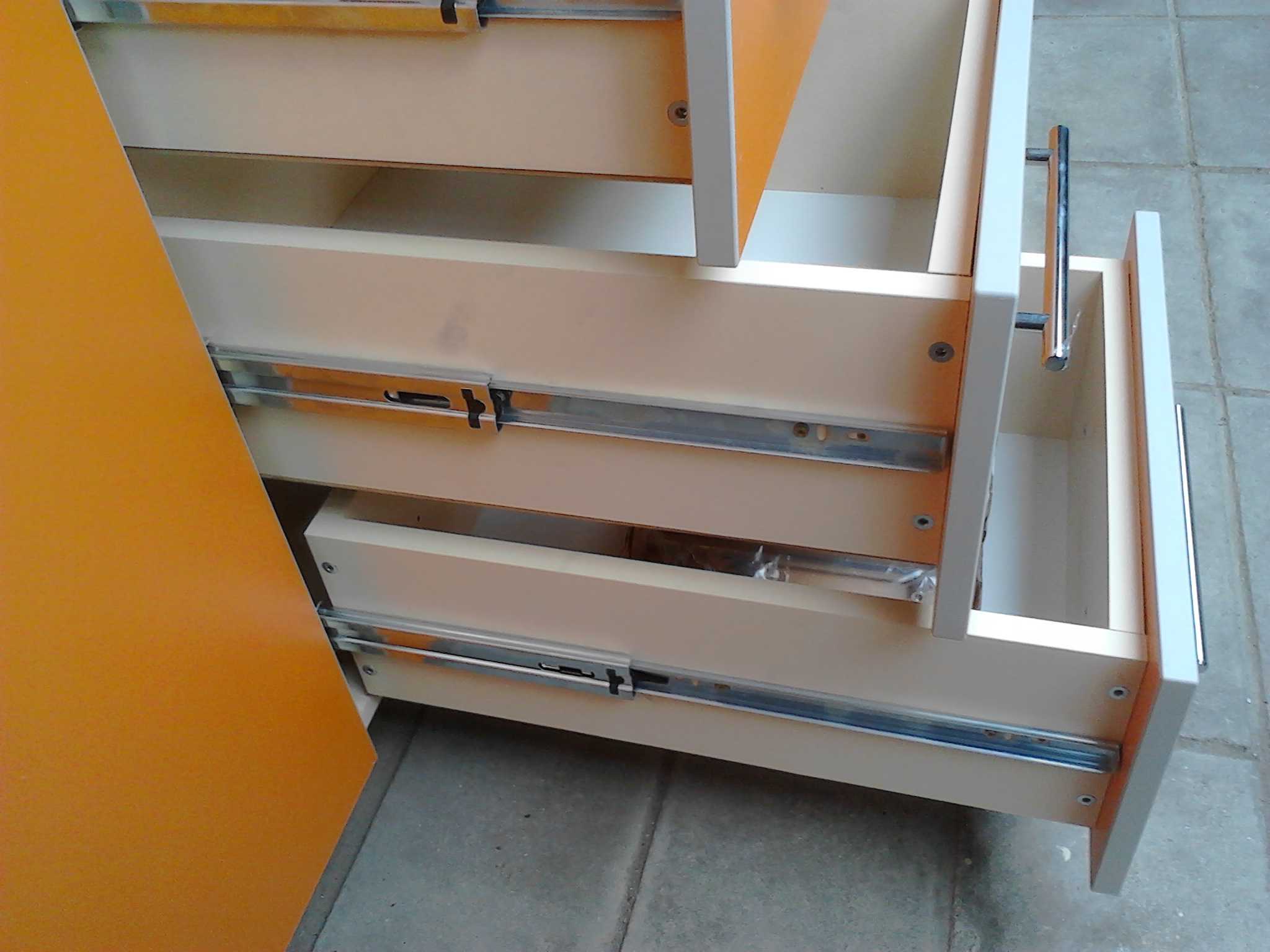

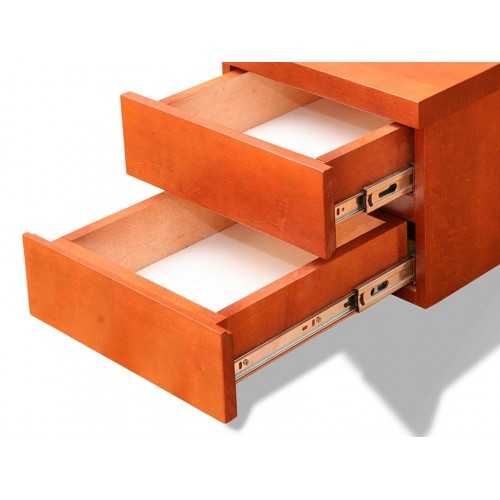

Ящик на шариковых направляющих

Шаг № 1 – делаем разметку под фурнитуру

Итак, необходимо в первую очередь сделать разметку под устанавливаемую фурнитуру. Она производится с помощью карандаша и линейки, так как нам необходимо разметить ось, проходящую строго через центральную част ящика.

В первую очередь нам необходимо прорисовать ось под направляющую

После того, как этот этап будет выполнен, переходим к следующему.

Шаг № 2 – Закрепляем полоз комплектующих на размеченной стороне ящиков

Итак, мы нарисовали ось, по которой будет производить установку деталей. Теперь нужно наложить на нее полоз направляющих, таким образом, чтобы передний край данной детали находился на одном уровне с фасадом оснащаемого сегмента мебели. Однако, вам нужно внимательно следить, чтобы не наблюдалось выпирание детали вперед, так как в данной ситуации вполне возможно возникновение зазора, который нам совершенно не нужен.

Искомые регулировочные отверстия нужны для того, чтобы правильно закрепить полоз относительно ящика

С помощью обнаруженных отверстий выравниваем наш полоз строго по расчерченной оси. Сделать это просто: просто совместите все отверстия с линией так, чтобы она четко пролегала через их центр.

Затем в отверстие, расположенное на нашей детали горизонтально, вводим саморез. Теперь мы можем двигать полоз назад и обратно, не меняя положения его сегмента.

Регулировочное отверстие, отвечающие за направление движения вверх и вниз с задней стороны ящика

Задний сегмент нашего полоза закрепляем через прореху, отвечающую за движение ящика по вертикальным осям. Это нужно будет для того, чтобы впоследствии получить возможность проводить регулировку высоты ящика, выполнив следующие простые несколько шагов.

1. Демонтировав с помощью отвертки или шуруповерта саморез из фасадного отверстия, отвечающего за горизонтальное движение ящика.
2. Этот же саморез повторно вкрутим, однако, уже в фасадное отверстие, отвечающее за хождение ящика по вертикальной оси.

Дублирующее регулировочное отверстие для направления «вверх и вниз», для фасадного сегмента оснащаемой детали шкафа

Тогда у нас получится, что деталь, впоследствии будет присоединена к ящику посредством двух регулирующих отверстий, расположенных как в фасадной, так и в задней части ящика, отвечающих за хождение его по оси «вверх-вниз».

Шаг № 3 – установка направляющей непосредственно к боковине короба

Теперь, чтобы наше устройство работало, а ящики выдвигались, необходимо присоединить вторую часть нашей направляющей системы к внутренней части короба шкафа, внутрь которого затем и устанавливается ящик.

Крепежное отверстие, внутрь которого размещается саморез, самого обычного вида, круглый

Цены на аккумуляторные отвертки

Только тут нужно учитывать один важный момент: в отличие от сегмента системы направляющих, присоединяющегося к боковине нашего выдвижного ящика, у той части, которая идет в короб, регулируемых отверстий куда больше. И помимо прорех, через которых система может двигаться по интересующим нас осям «вверх и вниз» и «вперед и назад», у них также имеются иные пазы горизонтального и вертикального типа, внутрь которых также требуется вкрутить саморезы.

Крепежное отверстие и регулировочные пазы, наличие которых нужно учитывать при установке данной детали направляющих

Присоедините направляющую, и отрегулируйте ее, таким образом, вставив саморезы по примеру предыдущего шага только в два отверстия, чтобы ящик вставал внутрь короба правильного. Как только вы убедитесь, что все установлено и отрегулировано согласно задумку, вытащите ящики вновь и вкрутите саморезы во все отверстия деталей короба.

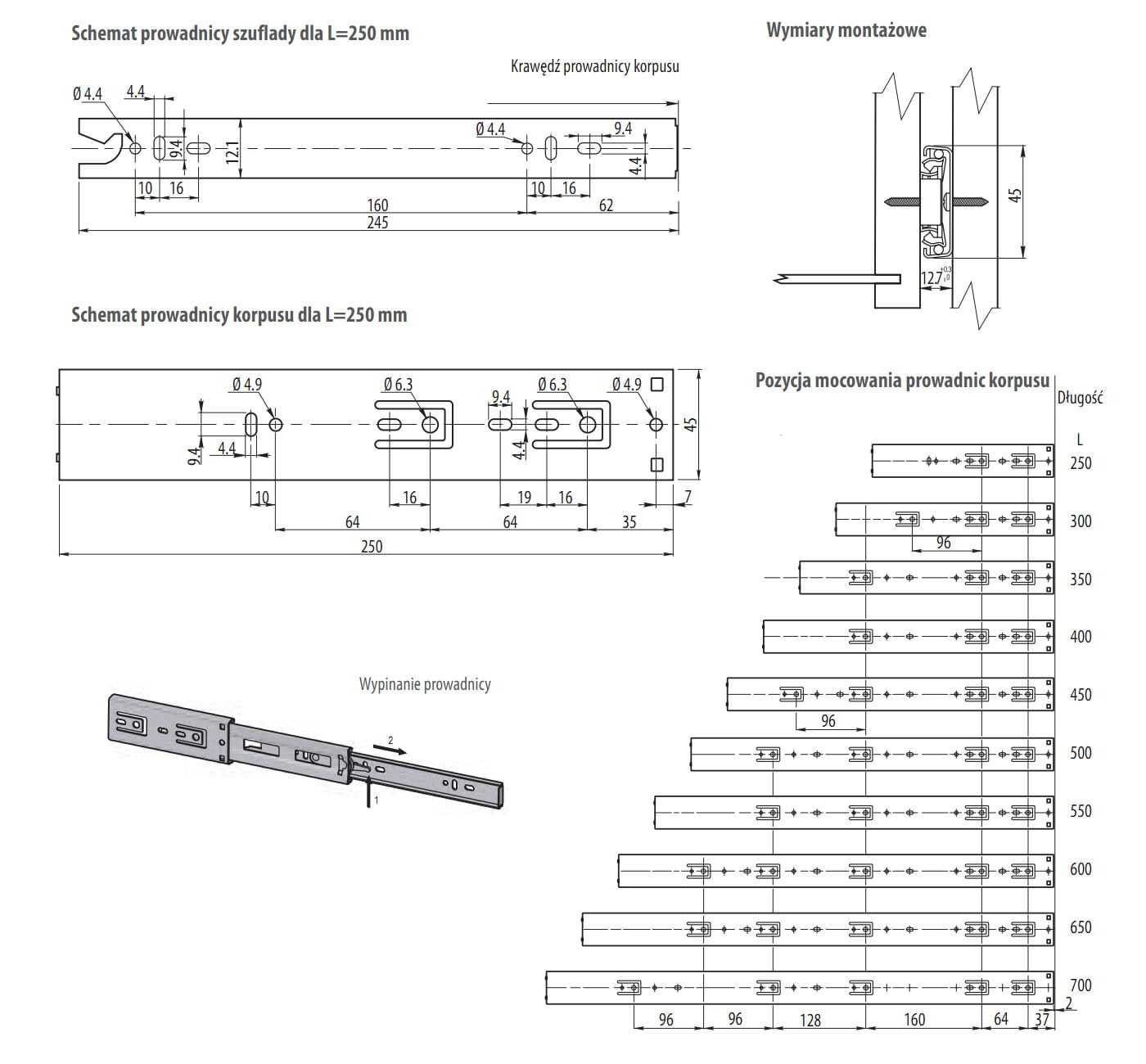

Наш способ расчёта монтажа шариковых направляющих

Рассмотрим самый распространенный способ расчета шариковых направляющих, программа не требуется.

Берем нашу базовую тумбу высотой 720 мм без учета ножек и шириной 600 мм с двумя фасадами высотой 356 м, ящиками высотой 150 мм. Ящики при высоте фасада в 356 мм можно сделать высотой и 200, и 250 мм, всё зависит от вашего или желания заказчика.

Шариковые направляющие обычно крепят по центральной оси боковой стенки ящика, хотя некоторые предпочитают крепить ближе к нижней кромке боковины ящика.

Рис. 17. Базовая тумба на шариковых направляющих

Расчет будем вести для варианта монтажа направляющей по оси боковой стенки ящика. Чертим простенький чертежик, можно от руки, как на рисунке. Перед разметкой определитесь, какие будут зазоры между фасадами, в нашем варианте зазор между фасадами примем 4 мм, а сверху и снизу по 2 мм.

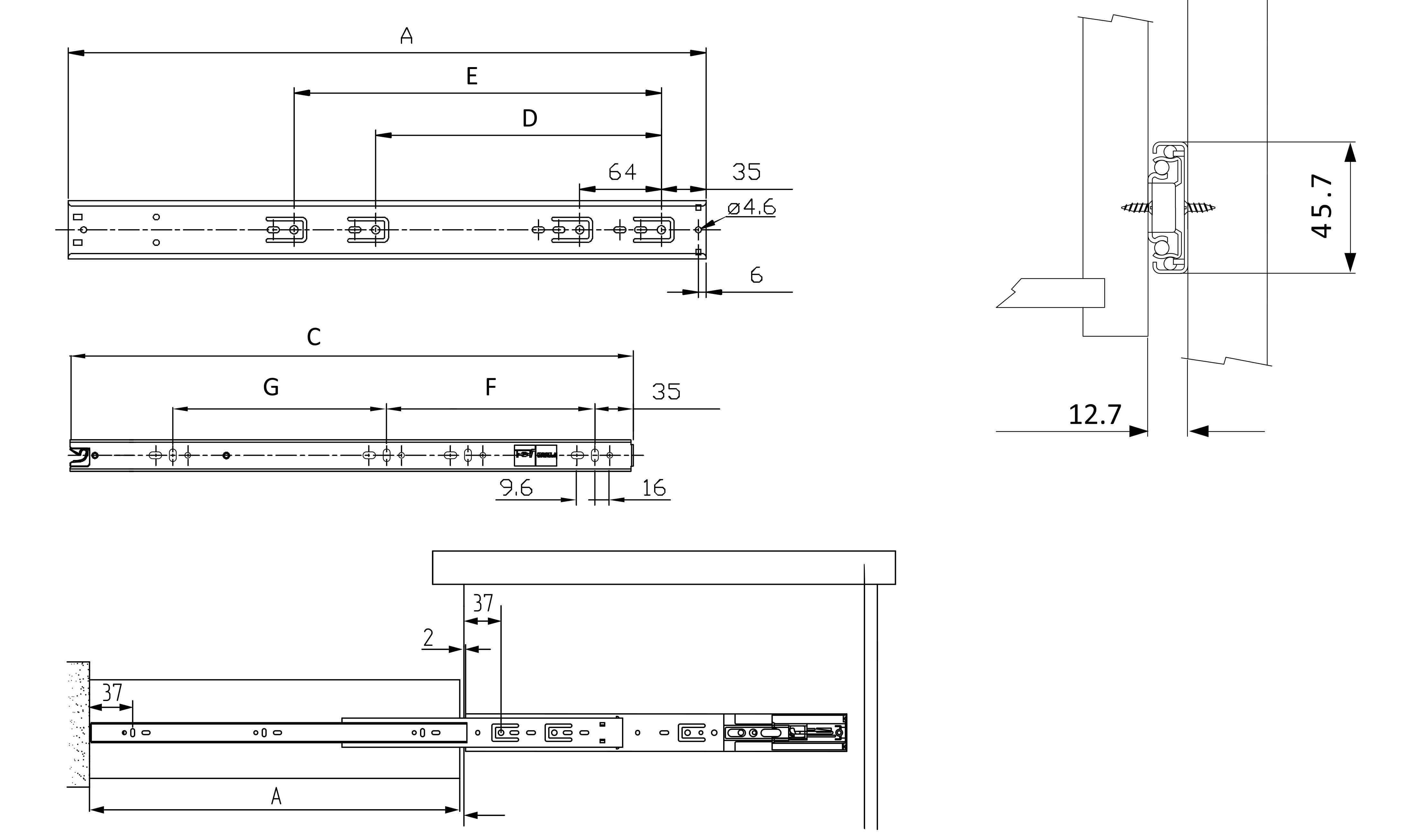

Рис. 18. Схема расчёта шариковых направляющих

Ось сверления первой  шариковой направляющей = 2+34+75 = 111 мм,
где:

• 2 – это зазор 2 мм снизу (фасад накладывается на горизонталь толщиной 16 мм на 14 мм, остается 2 мм)
• 34 – расстояние от нижнего края фасада до нижнего края ящика
• 75 – это середина боковой стенки ящика, общая высота ящика 150 мм. Если дно ящика из ДВП накладное, то высота с учетом ДВП будет 153 мм. Но, для расчетов все равно берем 150 мм.

Ось сверления второй шариковой направляющей = 2+356+4+34+75 = 471 мм,
где:

• 2 – это зазор 2 мм снизу
  356 – высота нижнего фасада
• 4 – зазор между фасадами
• 34 – расстояние от нижнего края фасада до нижнего края ящика
• 75 – это середина боковой стенки ящика.

Рис. 19. Схема расчёта шариковых направляющих с размерами

Из схемы следует, что можно точно рассчитать сверление передней стенки ящика и места для насечек для крепления фасада саморезами.

Горизонтальная ось сверления передней стенки ящика = 75 мм, от правого и левого краев передней стенки отступаем по 50 мм и получаем координаты сверления передней стенки.

Точка по оси X  под саморезы на фасаде = 34+75=109 мм,
где:

• 34 – расстояние от нижнего края фасада до нижнего края ящика
• 75 – это середина боковой стенки ящика.

Точка по оси Y, для насечек под саморезы для правого и левого краев фасада = 50+16+13+14 = 93 мм,
где:

• 50 – отступы по оси X от краев при сверлении передней стенки ящика
• 16 – толщина боковой стенки ящика
• 13 – зазор для установки шариковой направляющей
• 14 – наложение фасада на боковую стенку корпуса (то есть 2 мм остается зазор между краем боковой стенки и краем фасада при толщине боковой стенки корпуса 16 мм).

Обычно расчетов никаких не ведут, а просто сверлят по четыре отверстия в передней стенке ящика, замеряют необходимые отступы, ставят ящик на фасад и прикручиваю первые два самореза. Делают примерку, если нормально, то закручивают оставшиеся два самореза. Нет, откручивают, смещают на необходимо расстояние и снова проверяют.

После расчета переходим к разметке. Разметку ведем с помощью рулетки, железной линейки твердого карандаша. Места крепления направляющих с помощью саморезов керним с помощью керна или делаем насечки с помощью шила.

Максимально точная разметка аккуратность при установке шариковых направляющих позволят избежать перекосов ящиков и иных проблем с дальнейшим креплением фасадов.

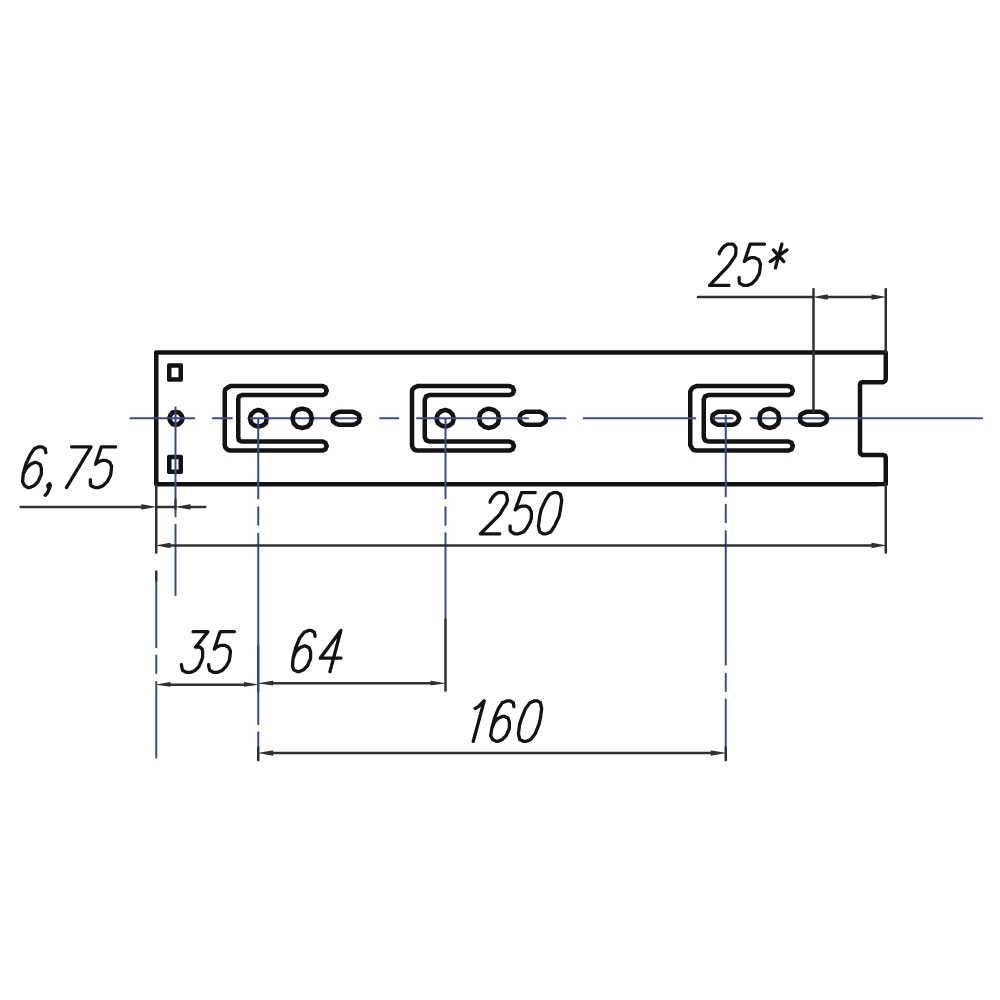

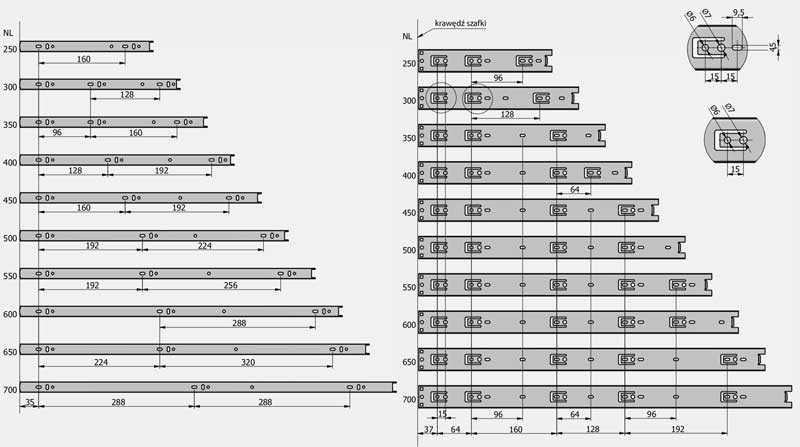

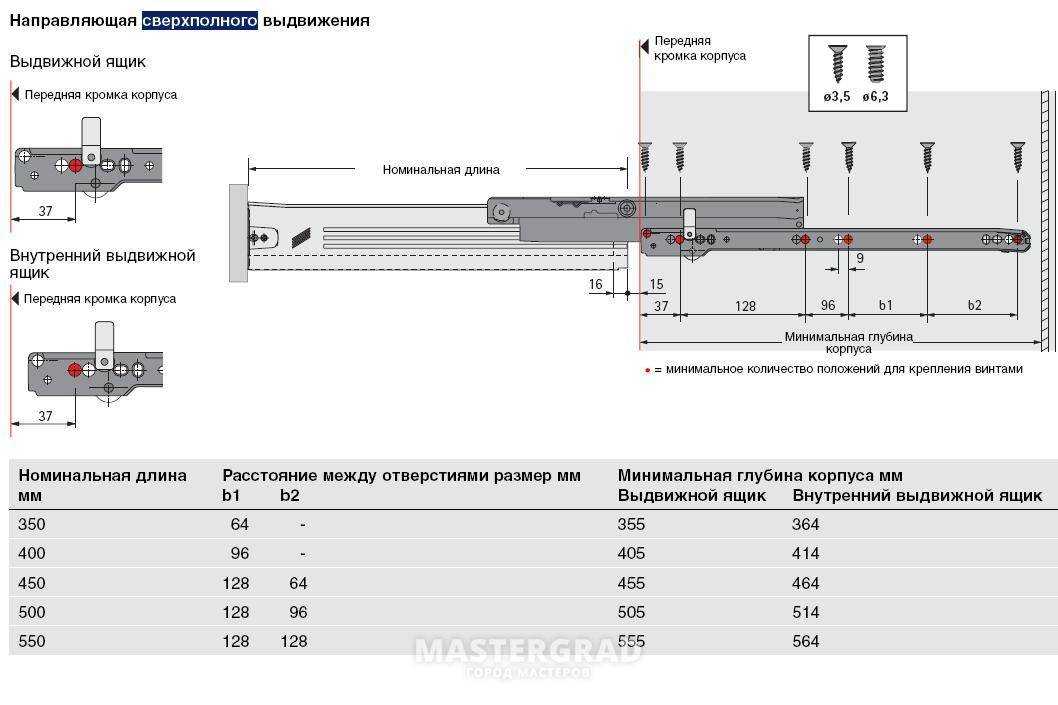

Первая точка по оси 37 мм, следующие точки с шагом 32 мм, см схему. Если фасады вкладные, то есть находятся между боковыми стенками, то добавляйте к 37 мм ещё толщину фасада.

Рис. 20. Точки крепления шариковых направляющих к боковой стенке

Читайте далее: Какие бывают направляющие для ящиков Роликовые направляющие Направляющие метабокс Шариковые направляющие Направляющие тандем Направляющие тандембокс Ящики леграбокс

Тандемы

Технология скрытых направляющих Тандем обеспечивает плавный ход даже тяжело нагруженных ящиков. Ящик легко снимается с направляющих без инструментов.

Тандем

— это плавный ход и полное или частичное выдвижение. Ящики могут быть как со встроенным доводчиком, так и без. Тандем может быть оснащен Tip-on (система открывания нажатием на фасад). Стоимость направляющих 1000 -1500 руб. за пару.

На направляющих для ящиков Тандем можно сделать ящик под мойку. Так как мойка имеет выпуклую часть, которая находится внутри корпуса, то стандартная, то есть прямая конструкция ящика здесь не подходит. Выпуклая часть или дно мойки не даст закрыться ящику. В этом случае делается дно ящика с вырезом, по вырезу крепятся стенки ящика из ДСП. Вся эта конструкция устанавливается на направляющие Тандем.

Применение направляющих Тандем

предполагает использование ДСП толщиной 16 мм, хотя возможны решения с применением ДСП толщиной 18 мм.

Самый дорогой сегмент рынка направляющих для ящиков. Борта ящика (царги) выполнены из тонкостенной стали, в отличии от тандемов, где корпус ящика выполнен из ДСП.

В комплект входят крепления к фасаду и крепления задней стенки ящика. Деталировка включает дно и заднюю стенку из ДСП, как у метабокса. Направляющие аналогичны тандемам, имеют плавное закрывание, с доводчиками.

Тандембоксы могут быть снабжены системой открывания, которая не требует установки ручки на фасад, достаточно легко нажать рукой на фасад.

Тандембоксы различных высот и многообразие ассортимента значительно превышает метабоксы. Рассмотрим на примере тандембоксов Blum

Высота С, высота царги ящика 115 мм

Используется для высоких фасадов, задняя стенка увеличена, также добавлен релинг. Минимальная высота внутреннего пространства для ящика 191 мм.

Высота также D, высота царги ящика 83 мм

Используется для высоких фасадов, задняя стенка также увеличена, но вместо двух реллингов, релинг с Boxside — накладка на царгу ящика. Минимальная высота внутреннего пространства для ящика 224 мм. Решение в основном для кухонных ящиков, а не для шкафов купе.

Два тройных трубчатых держателя и трубки релинги позволяют изготовить специальный ящик на направляющих тандембокс в тумбу для мойки. Благодаря вырезу в дне ящик позволяет обойти выпирающую внутрь корпуса тумбы мойку.

Ещё одно интересное решение от Blum это применение направляющих тандембокс для угловой тумбы, которая называется Space Corner

Комплект фурнитуры включает ряд специфических элементов, которых нет в других направляющих и фурнитура эта, откровенно говоря, не дешевая. Space corner позволяет эффективно использовать угловое пространство в кухне, а применение разделителей ORGA line дополнительно структурирует пространство для хранения.

Вначале ящики Legrabox

позиционировались как элитная продукция, которая была недоступна простому смертному мебельщику. Дело тут было вовсе не в цене, а цена, кстати, наивысшая в сравнении с другими системами выдвижения, а в сложности и точности изготовления остальных деталей из ДСП, точности фрезеровки дна ящика, точности сверления боковых стенок корпуса и фасадов. Поэтому, ящики Legrabox предлагались мебельным предприятиям, которые производят мебель высокого класса.

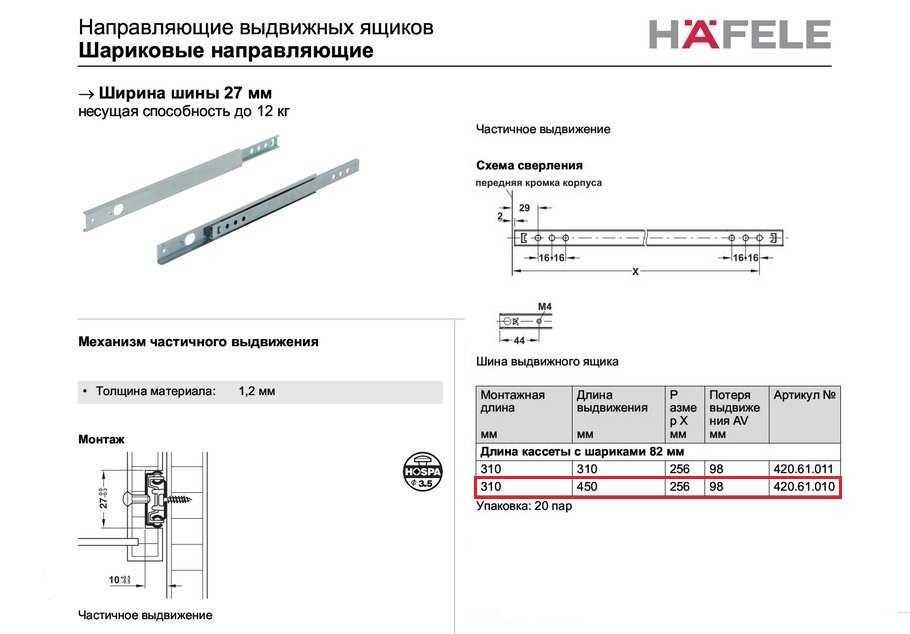

Инструкция по установке шариковых направляющих

При установке шариковых направляющих для выдвижных ящиков нужно отделить внутреннюю часть направляющей от внешней. Для этого нужно найти с внутренней стороны направляющей пластмассовый язычок и вытянуть узкую часть.

По предварительной разметке необходимо прикрутить внешнюю деталь направляющей к стойке, а внутреннюю — к боковой стенке ящика. Собрать изделие, вставить ящики, навесить фасады. Установка для выдвижных ящиков закончена.

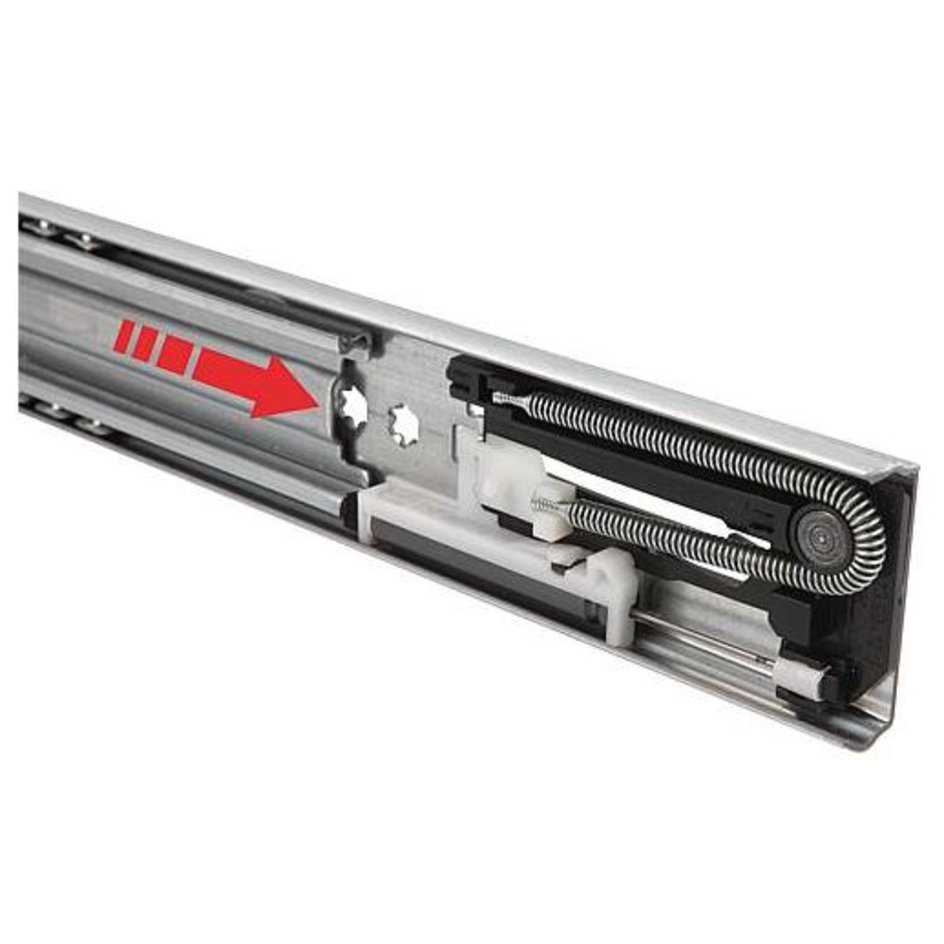

Что насчет ящиков с доводчиком? Установка направляющих для выдвижных ящиков с доводчиком выполняется аналогично. Здесь все достаточно просто. Установка шариковых направляющих «Боярд» для выдвижных ящиков или систем других производителей происходит идентичным образом.

Как красиво выставить и отрегулировать нашу мебель!

На этой страничке мы поговорим с вами о разного рода мелочах, которые кажутся нам незначительными, но от которых зависит картинка — общий, завершающий вид

нашей мебели.То, что радует глаз. Начнем с самого простого. Как красиво выставить и отрегулироватьнашу мебель! Регулировка по уровню.

Не ленитесь использовать уровень, ровно стоящая мебель еще никого не раздрожала. Проверить можно как вертикальность стойки, так и горизонт, допустим нижней

полки или основания изделия. Если у нас регулируемые опоры выставить ровно нашу мебель не составит труда. Для регулировки габоритной и тяжелой мебели мы

отодвигаем ее немного от стены и наваливаем ее на себя, затем выварачиваем задние ножки (опоры) на нужную высоту, потом заваливаем от себя и делаем тоже

самое с передними опорами. Если же опоры не регулируются — подкладываем что-нибудь под подпятники стойки. Чтобы не царапать пол при всех этих передвижках

приклейте к опорам войлочные подкладки. Сделать их можно в домашних условиях: двусторонний скотч и тонкий войдок. Скоч клеим к войлоку, затем вырезаем

подкладки нужного размера. Снимаем защитную пленку со скоча и клеим к опоре. Если у вас не четко вертикальные стены, то есть смысл выровнять, например, шкаф

по стене т.к визуально это будет выглядеть лучше, чем если стена и стойка будут валиться в разные стороны.

Регулировка дверей(фасадов).

Обычные мебельные петли будь-то накладные, вкладные или межсекционные регулируются, как правило, одинаково. Это регулировка двери вверх-вниз, от себя-к себе

и от центра вправо или влево.

Регулировка вверх-вниз осуществляется за счет овальных ушек на пятке петли, которая крепится саморезами к стойке. Поднять или опустить дверь за счет этих

ушек возможно лишь на 4-5мм. не больше, если возникла необходимость поднять на большее расстояние, то нужно будет переставлять все пятки петель на стойке.

Для того, чтобы вытянуть дверь на себя нужно будет ослабить дальний винт, обычно у него большая шляпка. Этот винт связывает обе половинки дверной петли и

его следует крепко затянуть после регулировки. Чтобы отрегулировать зазор между фасадами (дверями) необходимо вворачивать или выворачивать втулку с резьбой,

обычно она сделана под + отвертку. Если вы никак не можете отрегулировать дрвери значит само изделие перекошено т.е у него не выровнена диагональ.

Регулировка фасадов на ящиках.

Прежде всего проверьте ровно ли стоит ваша секция или шкаф, комод или тумблчка. Если все ровно, а фасады стоят криво, то их надо регулировать. Если фасад

прикручен на саморезы изнутри, то поможет только повторная установка. Нужно будет его открутить, старые отверстия чем-нибудь заделать(подойдут обычные

заварачиваем саморезы обратно.

При сборке каркасной мебели наиболее важным моментом является установка направляющих элементов, которые обеспечивают выкат ящиков. Такой крепежный элемент имеет довольно простую конструкцию и состоит из роликов и полозьев, по которым эти ролики передвигаются. Полозья устанавливаются на внутреннюю часть каркаса тумбы, а ролики крепятся непосредственно к боковинам ящика. Сегодня такие направляющие пользуются заслуженной популярностью, так как обладают отличной износостойкостью и имеют довольно простую схему монтажа.
