Учимся устанавливать и подключать птф на приоре своими руками

Пошаговая инструкция по установке ПТФ на Приору

А теперь попробуем самостоятельно установить туманки на Приору – ведь они идут не во всех комплектациях автомобиля. Прежде всего необходимо купить сами фонари: они могут быть как линзованные, так и с обычным стеклом. Какие брать? Наиболее распространенных и доступных вариантов 4:

1. Bosch (Германия-Россия).
2. Луч (Россия).
3. Киржач (Россия).
4. «Нонейм» (Китай).

Какому из них отдать предпочтение – дело сугубо личное. Все будет зависеть от финансовых возможностей, хотя ПТФ первых трех компаний почти равнозначны как по качеству, так и по стоимости. Китайский нонейм, продаваемый буквально «россыпью», ясное дело, до остальных, мягко говоря, не дотягивает, да еще и не всегда имеет соответствующий сетрификат.

Противотуманные фары на Лада Приора (слева направо): Bosch, Луч, Киржач, Китай

Если на твоей Приоре зарезервированные под ПТФ места в бампере не круглые, а как на Приоре Рестайлинг SE (см. отличия в ПТФ ниже), то дополнительно необходимо докупить специальные декоративные накладки.

Что входит в комплект для установки противотуманных фар

Дополнительно к фарам нужно докупить специальный комплект для подключения противотуманок. В него входят:

• кнопка включения ПТФ;
• набор монтажных проводов;
• предохранители (опция);
• реле управления ПТФ;
• соединительные колодки.

Процесс установки

Если все куплено, то можно заняться установкой. Начнем с ПТФ и поставим их на штатное место. Для этого с Приоры снимаем бампер, отвернув все винты по его периметру.

Теперь вырезаем заглушки, закрывающие предусмотренные для ПТФ отверстия.

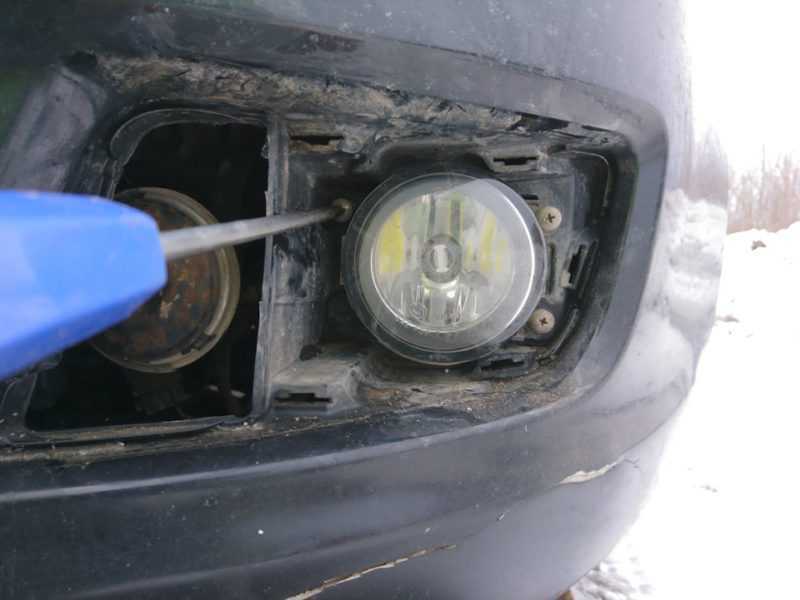

Устанавливаем купленные ПТФ на место и крепим каждую при помощи трех саморезов.

Если у тебя модификация SE, то перед тем как монтировать фару, нужно установить декоративную накладку, о которой я писал выше.

На этом с установкой все. Бампер откладываем в сторону и занимаемся кнопкой включения ПТФ. Идеальное место для установки – рядом с кнопкой обогрева. Снимаем заглушку, на ее место мы установим кнопку управления ПТФ. Но прежде ее нужно подключить, поэтому пора переходить к сборке электрической схемы.

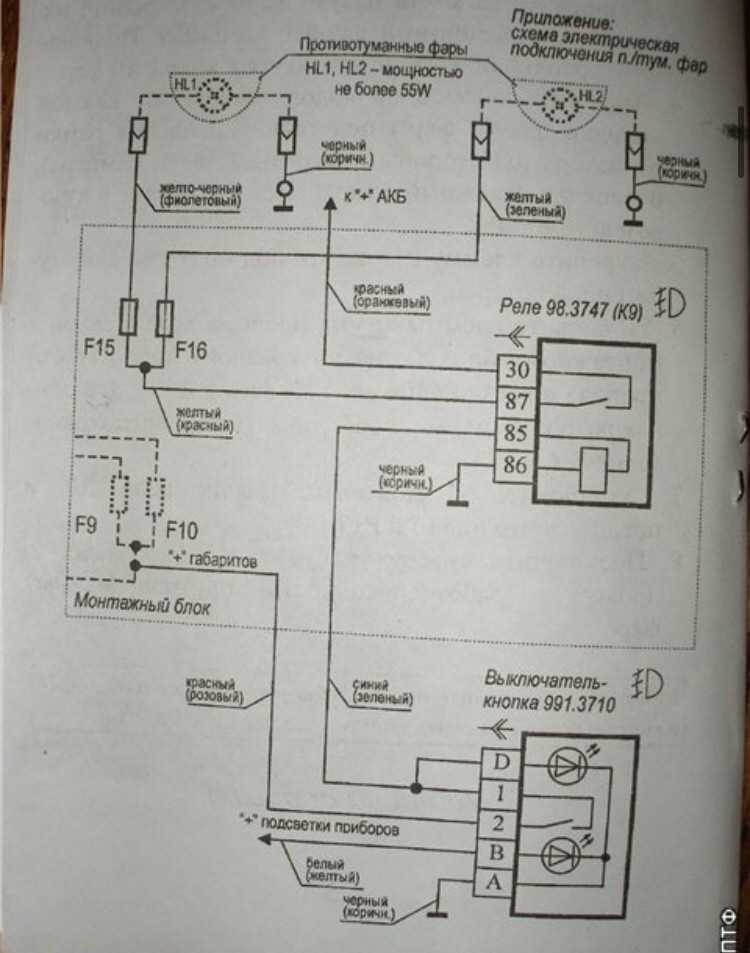

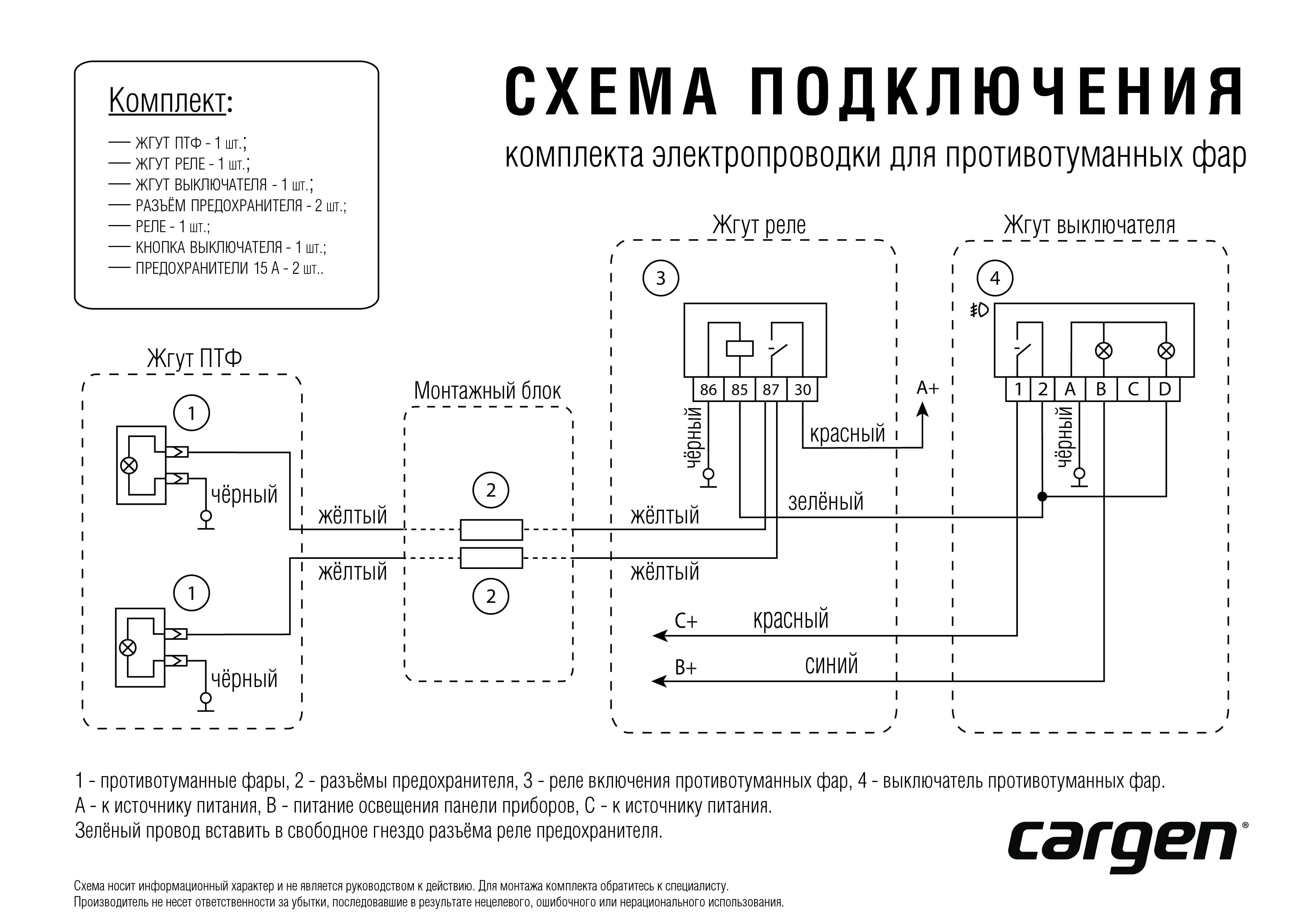

Схема подключения

Как подключить ПТФ к бортовой сети? Не будем изобретать велосипед, а подключим так, как и задумывал производитель. Смотрим на стандартную схему подключения:

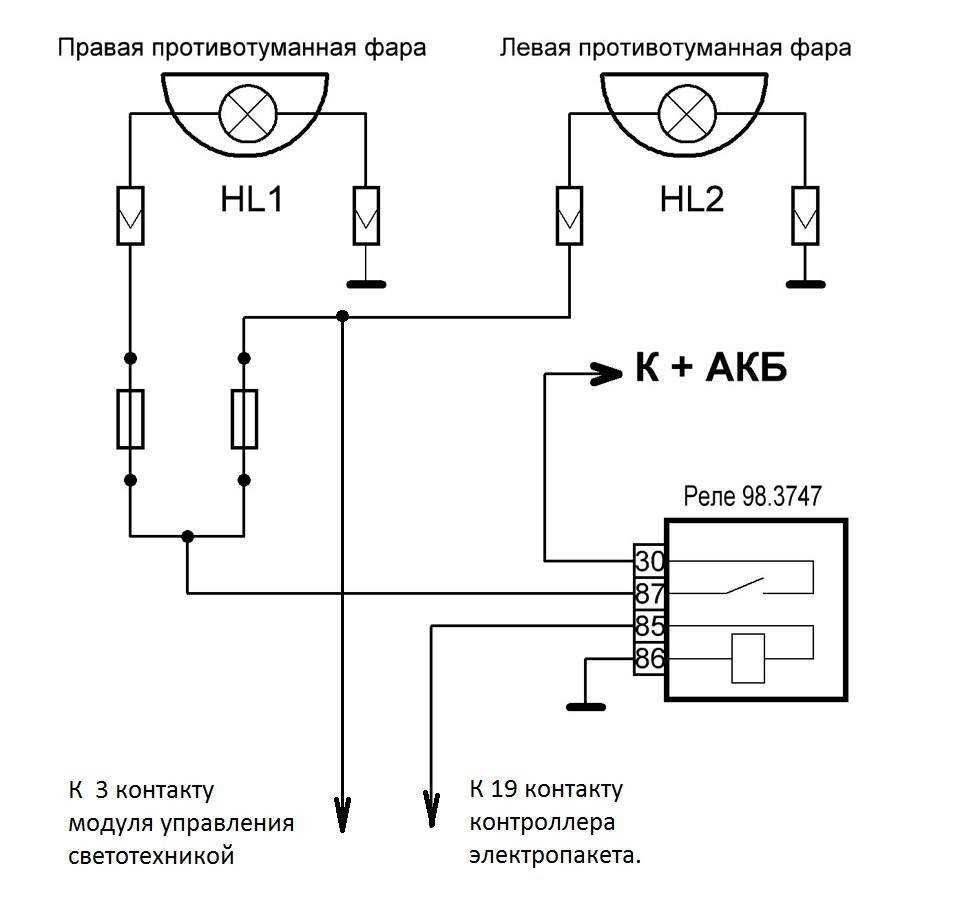

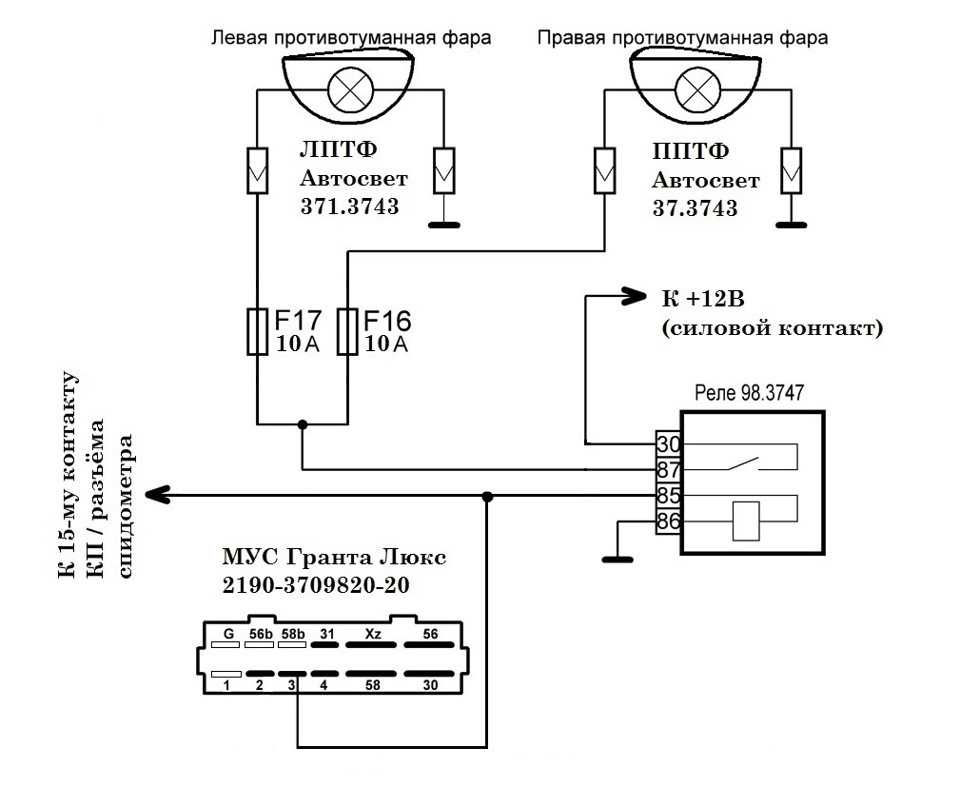

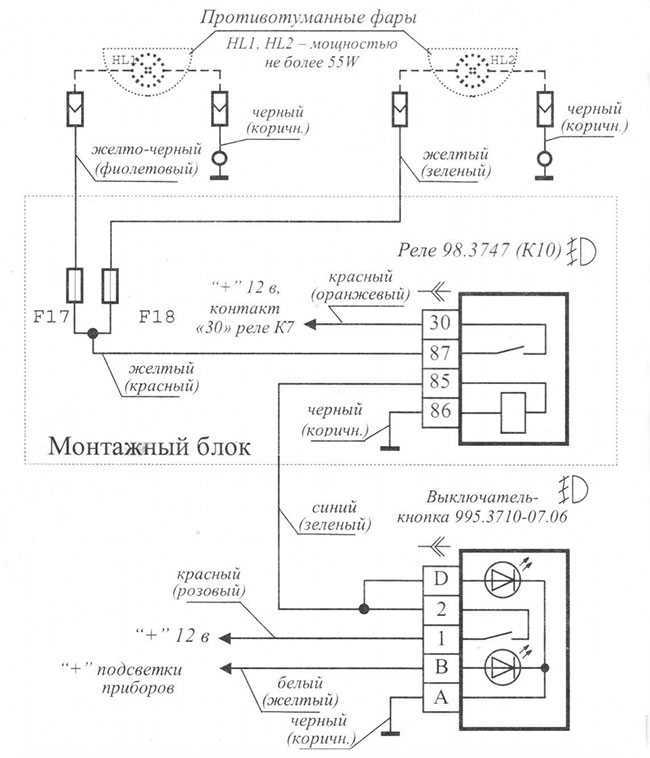

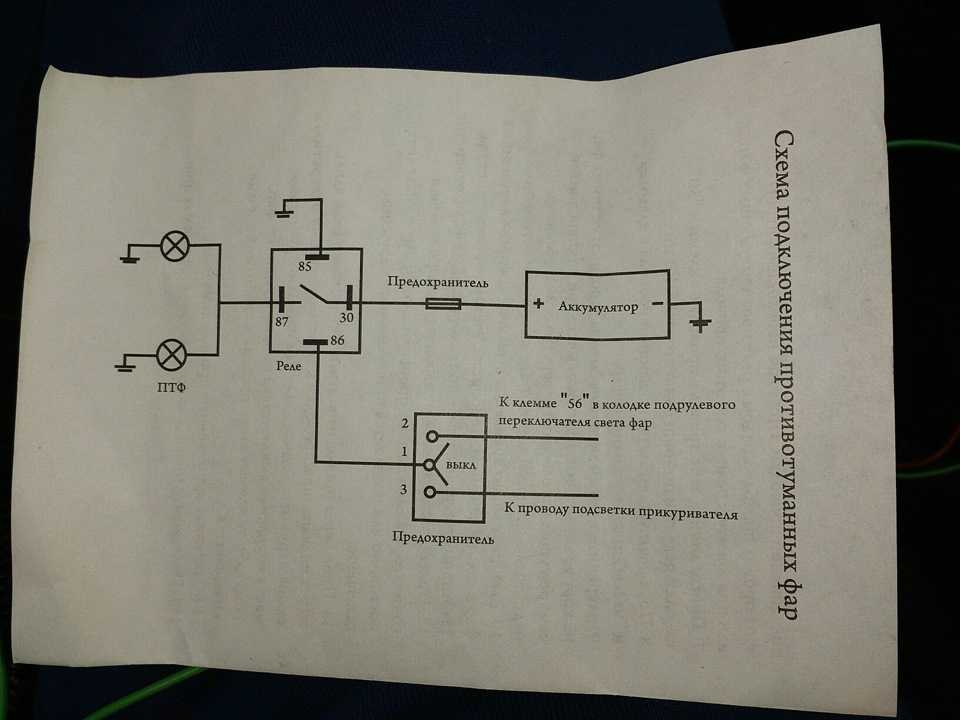

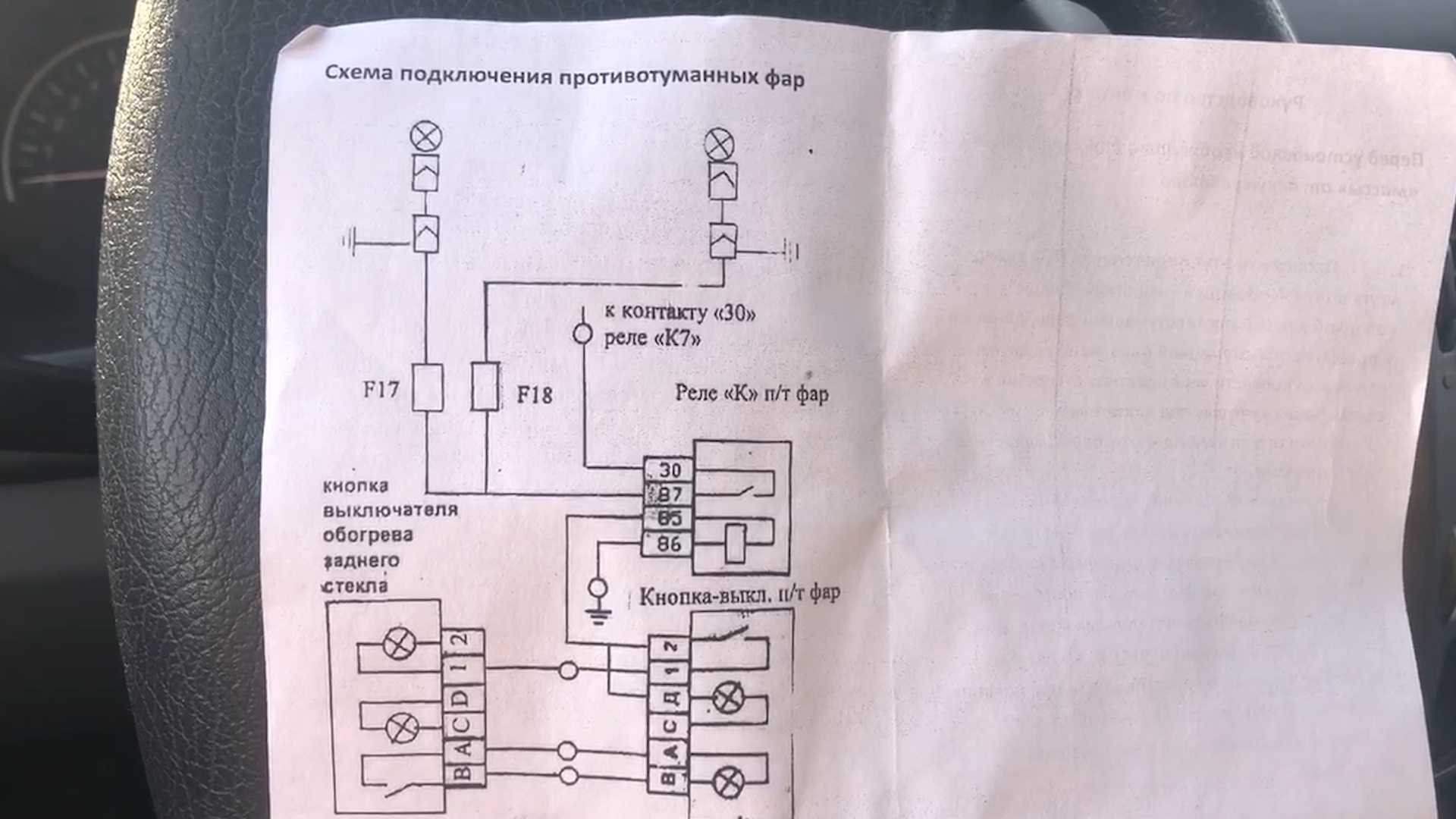

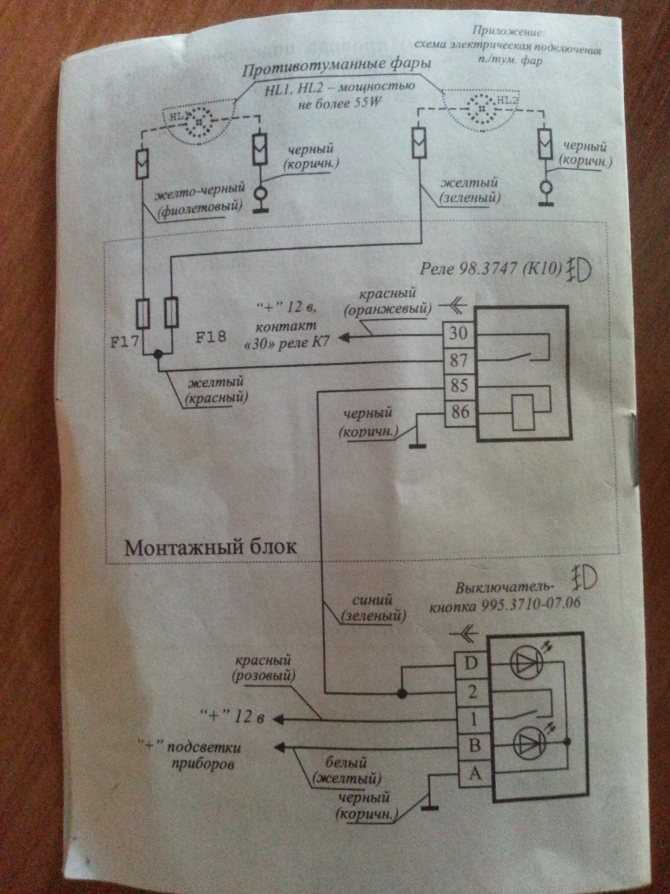

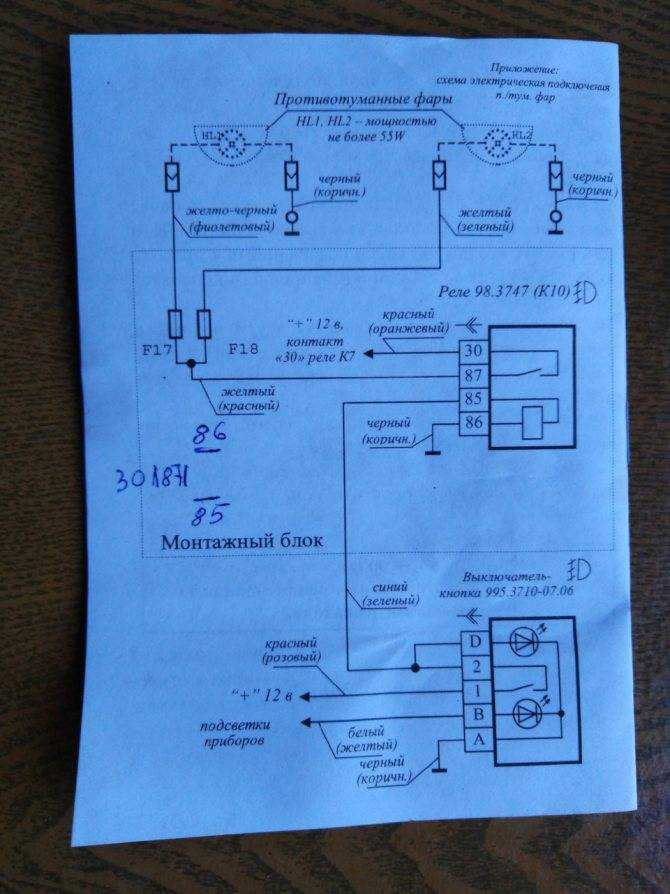

Электрическая схема подключения ПТФ на Лада Приора

Тут, в принципе, все просто и наглядно, но можно сделать еще проще. Начнем с того, что нам абсолютно не нужно лезть в монтажный блок (блок предохранителей). Реле мы разместим в подкапотном пространстве, а кнопку, включая и ее подсветку, запитаем от кнопки обогрева. Для этого поддеваем кнопку обогрева отверткой и извлекаем ее вместе с колодкой питания.

Вооружаемся тестером, включив его в режим измерения постоянного напряжения (предел не ниже 15 В). Один щуп прибора подключаем к кузову автомобиля (минус питания). Теперь при выключенном зажигании включаем габариты и вторым щупом отыскиваем на колодке кнопки обогрева напряжение 12 В. К этому проводу подключаем светодиод подсветки. По вышеприведенной схеме это белый (желтый) провод, клемма «В» кнопки ПТФ.

Теперь дополнительно включаем и зажигание – загорятся габаритные огни. Отыскиваем на кнопке обогрева контакт, на котором появились 12 В, и к нему подключаем контакт «2» кнопки управления туманками (по нашей схеме красный/розовый провод).  Контакт «А» соединяем с кузовом, контакты «D» и «1» соединяем между собой, а провод от них выводим в подкапотное пространство. Ставим кнопки на место – и с салоном Приоры все, переходим в моторный отсек.

Выбираем место для установки реле, руководствуясь тем, чтобы его можно было подключить к плюсовой клемме аккумулятора, кузову, противотуманным фарам и кнопке проводами минимальной длины. Ну и, конечно, место это не должно сильно греться от двигателя. Крепим реле к кузову за предусмотренное крепежное ушко, под этот же винт заводим провод, подключенный к 86 контакту реле (нумерация на корпусе прибора).

К контакту 85 подключаем провод, который мы пробросили от кнопки из салона. На контакт 30 подаем «+» бортовой сети, взяв его, к примеру, с клеммы аккумуляторной батареи. Остались фонари, и их нужно подключить через предохранители (на схеме обозначенные как F15 и F16) номиналом 15 А к контакту 87 реле. Вторые провода питания туманок подключаем к кузову. Вставляем в ПТФ колодки питания.

Проверяем работу туманок: они должны управляться кнопкой, но только при включенном зажигании. Сама же кнопка должна подсвечиваться так же, как и все остальные в салоне + сигнализировать о включенных ПТФ. Если все работает как положено, устанавливаем бампер на место – и счастливой дороги в любую погоду!

Замена противотуманной лампы lada priora (ваз приора)

Если у вас есть китайский автомобиль, на котором перегорели лампы противотуманных фонарей, и вы не знаете, как их заменить, то эта инструкция специально для вас. Ведь замена лампы противотуманной фары необходима в целях безопасности, если конечно вы не хотите попасть в опасную ситуацию на дороге. В принципе, ничего сложного в этом нет, но все-таки придется и терпением запастись, и продемонстрировать свое мастерство. Сразу хочу предупредить, что замена лампы правой фары вам покажется сложнее, чем левой. Вы спросите — почему? Да потому что с этой стороны защелки пружины располагаются вне зоны зрения и приходится действовать на ощупь.

Перечислим инструменты и принадлежности, которые вам понадобится:

• короткие отвертки (крестовая и плоская);
• гаечный ключ на 7;
• зеркало;
• фонарик;
• новая лампочка, подходящая к вашему автомобилю;

Дело это совсем не трудное, и не стоит ради такой мелочи ехать в на станцию техобслуживания. Это под силу любому автовладельцу. И, если вы никогда этого не делали, у вас есть отличный повод узнать, что-то новое. Замена лампы противотуманной фары (после обязательной мойки автомобиля) осуществляется в несколько этапов.

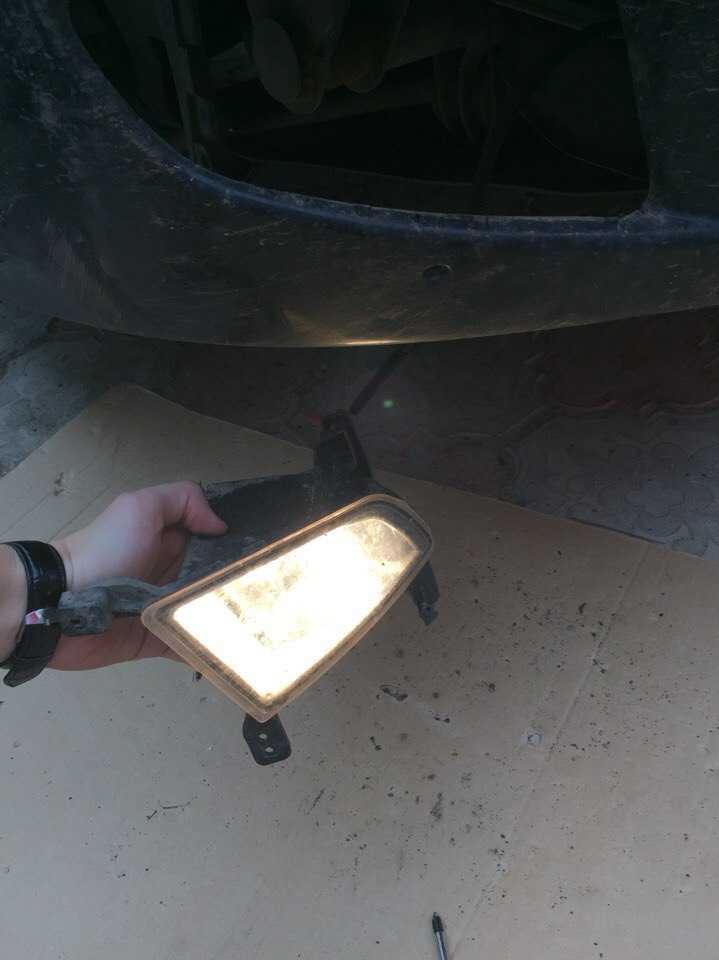

Для получения доступа к ПТФ первым делом необходимо освободить пространство в рабочей области. Для этого выворачиваем руль до упора вправо для правой противотуманной фары, для левой соответственно — влево, при этом двигатель должен быть заведен. Также в целях облегчения доступа можно приподнять переднюю часть автомобиля с помощью подсобных материалов — кирпичей, досок, домкрата или просто наехать на бордюр соответствующим передним колесом. При этом необходимо быть особо осторожным и следить, чтобы колесо не соскочило с уступа.

Далее необходимо снять защитный пластиковый материал, находящийся на крыле. Экипируемся ключом на 7 и выкручиваем саморезы вокруг колеса. Также необходимо выкрутить пластиковый болт, находящийся на днище машины. Поддеваем плоской отверткой чопик, в который был вкручен пластиковый болт. Отгибаем освобожденный пластик крыла до тех пор, пока это позволяет сделать колесо. Не бойтесь сломать этот пластик — он очень гибкий и прочный.

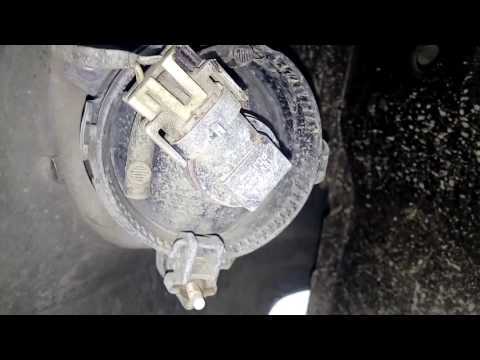

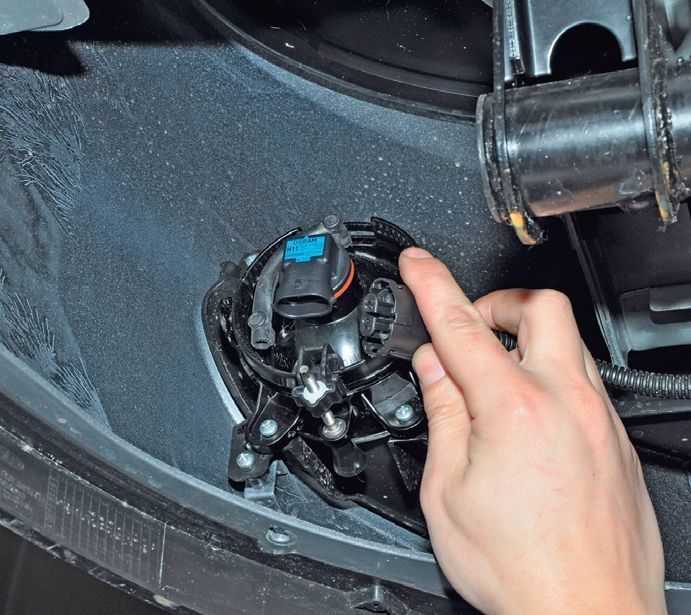

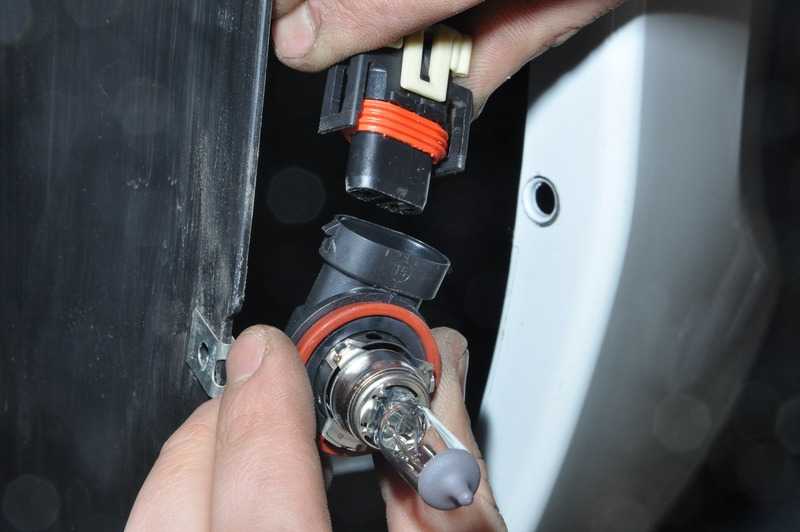

Третий этап самый сложный. Необходимо вынуть сгоревшую лампу противотуманной фары. Для этого:

просовываем руку под пластик в образовавшуюся полость и крутим крышку на одну четверть оборота против часовой стрелки (обычно снимается легко);

вооружаемся зеркалом, фонариком и основательно изучаем механизм крепления пружины, который удерживает лампочку;

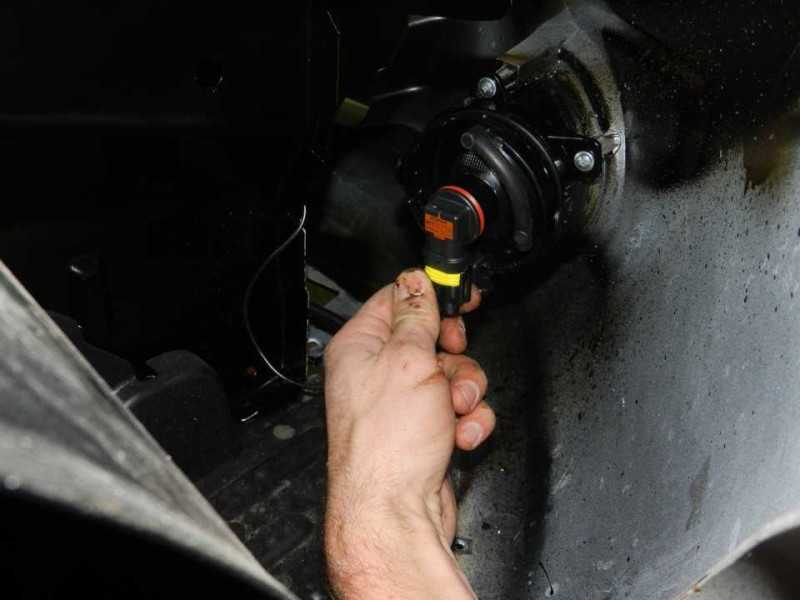

отсоединяем в крышке из разъема контакт лампы, контакт крышки фары из патрона;

вынимаем патрон фары из корпуса (запомните расположение лампы в патроне и постарайтесь не уронить весь механизм внуть фары);

в правой руке держим, а левой рукой сдвигаем пружинный прижим лампы к патрону (так мы освобождаем прижим из зацепов);

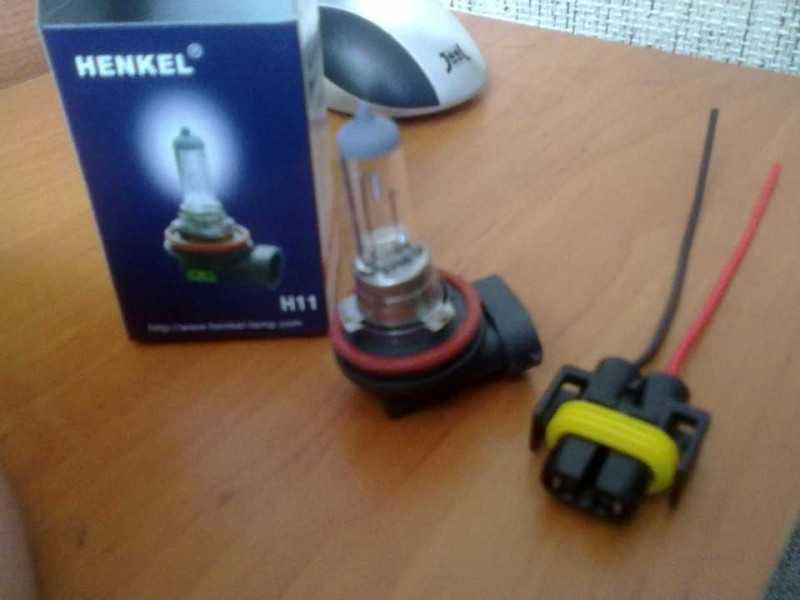

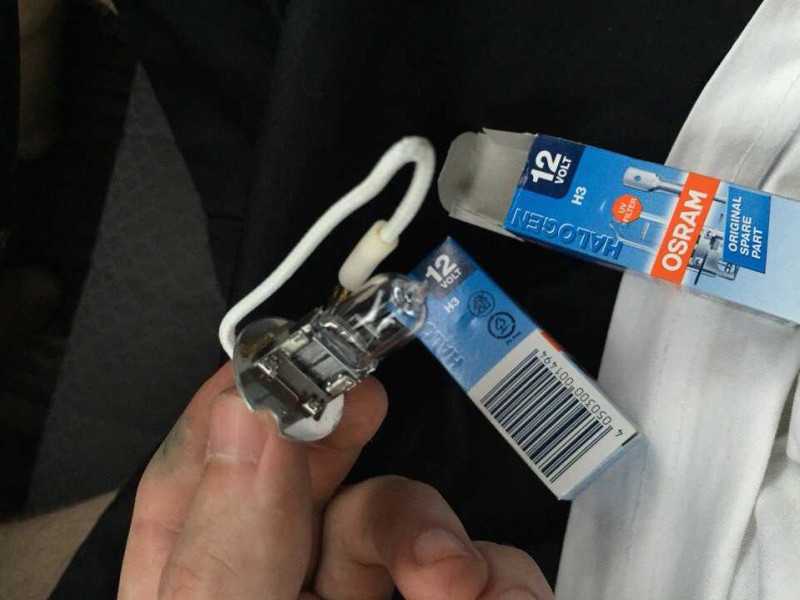

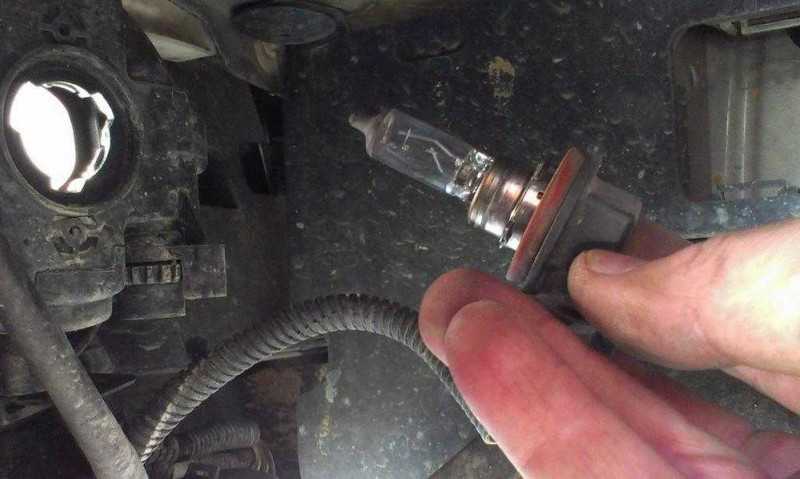

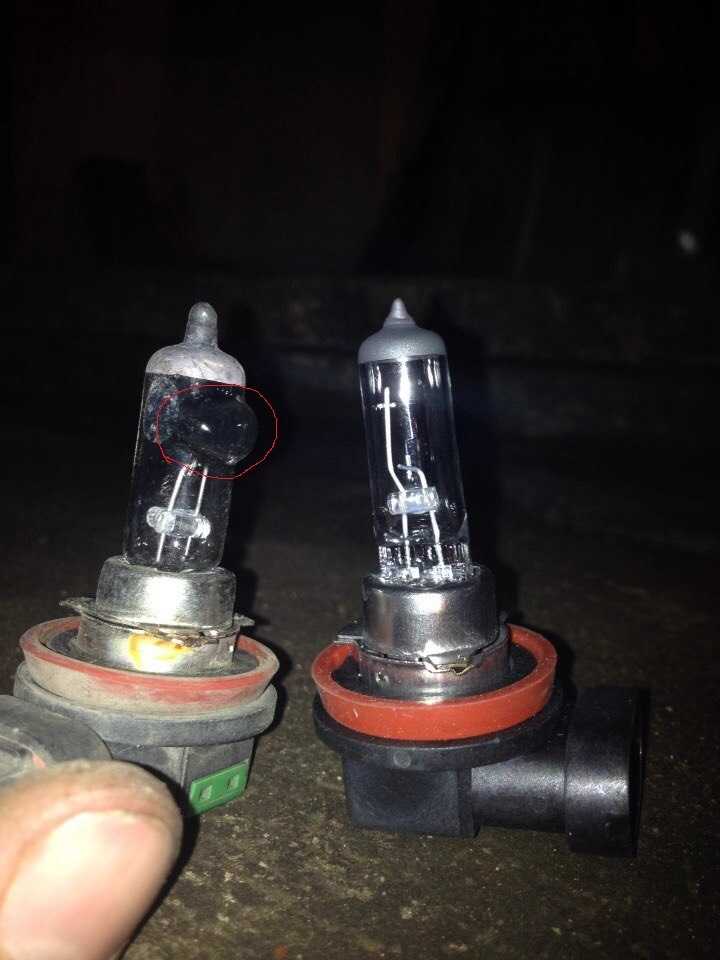

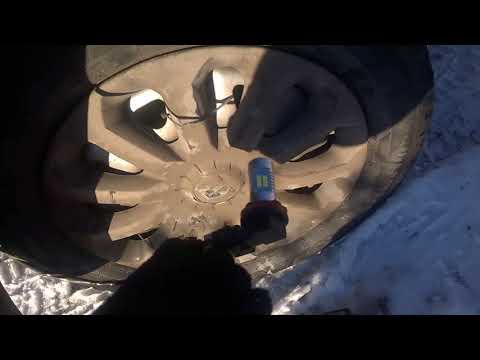

вынимаем перегоревшую лампу и устанавливаем новую (при этом крайне важно не прикасаться к лампе пальцами, так как там могут остаться трудновыводимые следы. А это прямым образом повлияет на продолжительность срока эксплуатации лампы). Иногда в полости ПТФ скапливается вода

Ее можно удалить с помощью жгута из тряпки, аккуратно просунув ее через отверстие для лампы в полость противотуманки

Иногда в полости ПТФ скапливается вода. Ее можно удалить с помощью жгута из тряпки, аккуратно просунув ее через отверстие для лампы в полость противотуманки.

После этого необходимо в целях профилактики протере ть поверхности колб ламп и фары хлопчатобумажным материалом, смоченным в обезжиривающем средстве или в спирте. Это нужно для того, чтобы убрать загрязнения, образовавшиеся на них во время замены ламп, поскольку загрязненная поверхность «противотуманок» приводит к ухудшению видимости.

На завершающем, четвертом этапе автомобилю необходимо вернуть первоначальный вид. Проявляя терпение и аккуратность собираем все детали в обратном порядке.

Как установить противотуманки на Приору, желают знать многие автовладельцы, т.к. климат нашей страны предрасположен к периодическому появлению туманов, особенно в утреннее и вечернее время. В условиях неидеальных дорог наличие такого аксессуара поможет лучше сориентироваться при плохой видимости, т. к. широкий луч стандартных фар может «засвечивать» большое пространство, создавая своеобразную световую завесу и для автомобилиста, и для встречных машин.

Комплект ПТФ (туманок)на Ладу Приору

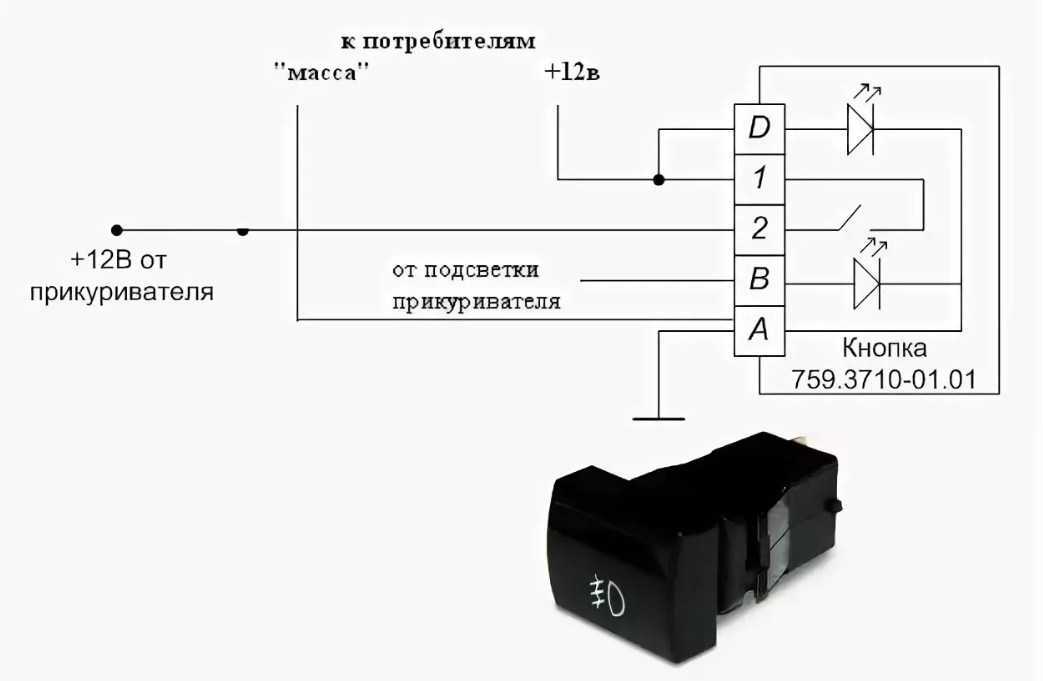

Сначала лучше установить кнопку в салоне лады приоры – это совершенно обычная кнопка, устанавливается рядом с кнопкой обогрева заднего стекла, Питание берется как раз от кнопки обогрева заднего стекла.

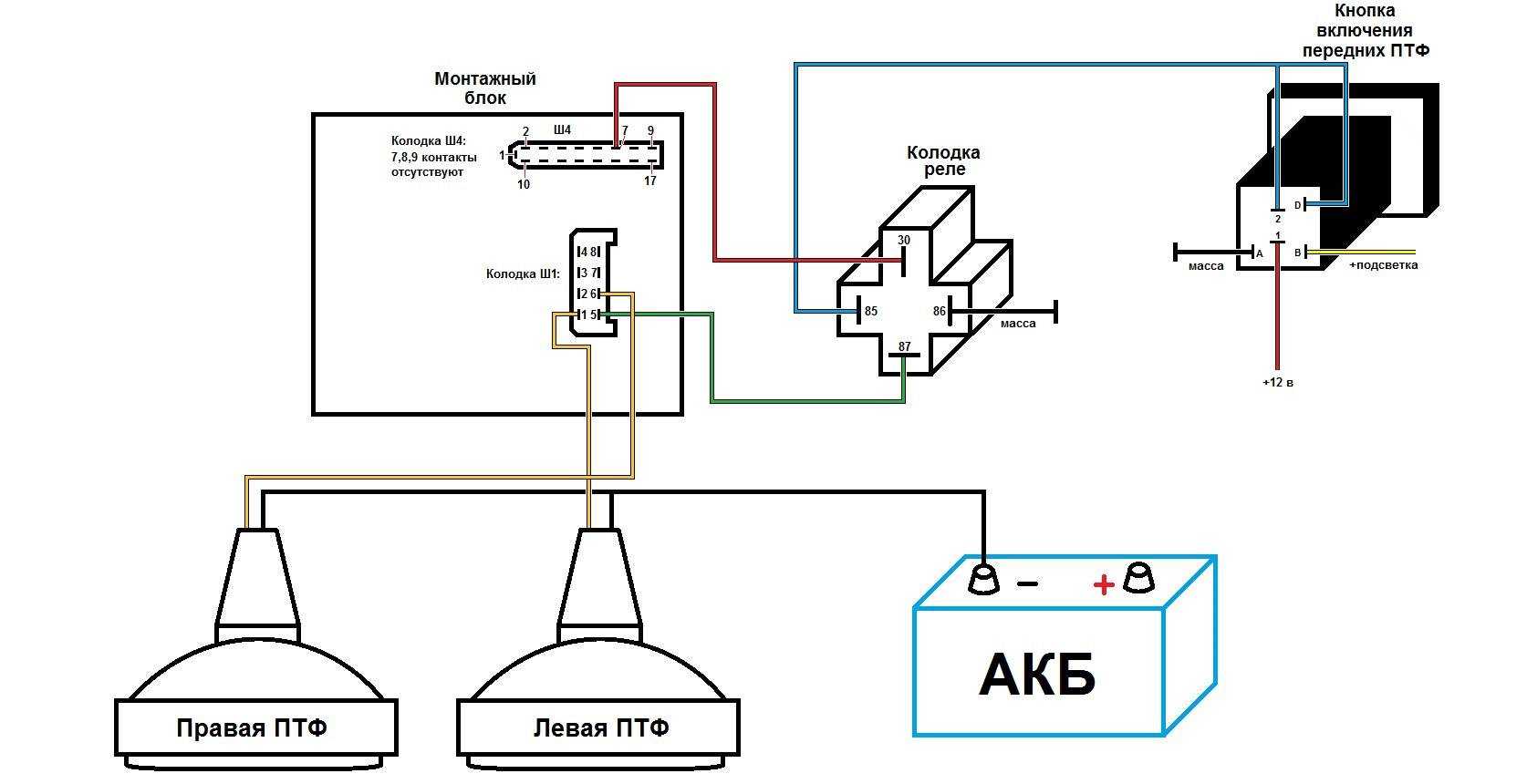

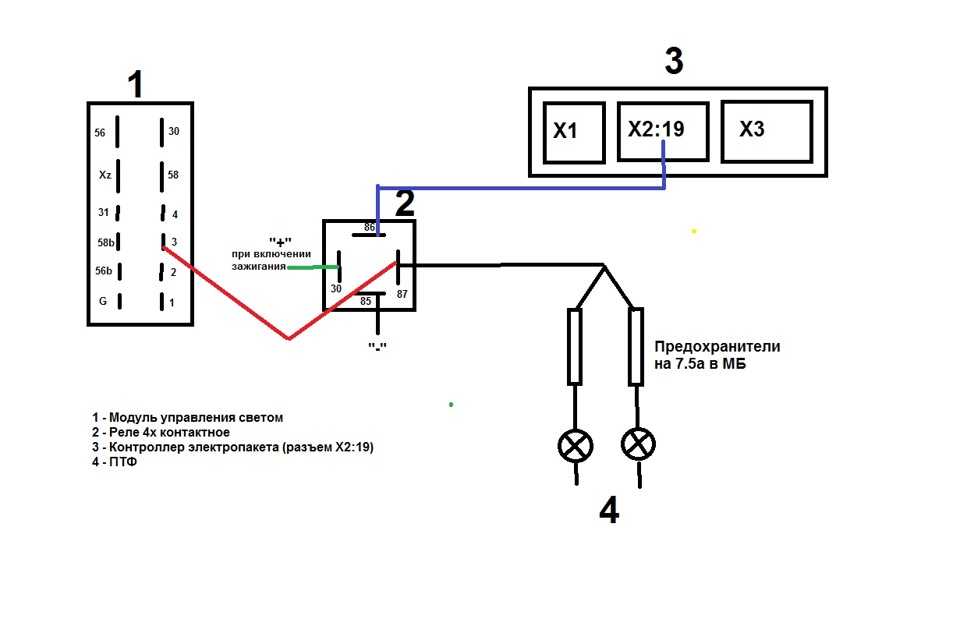

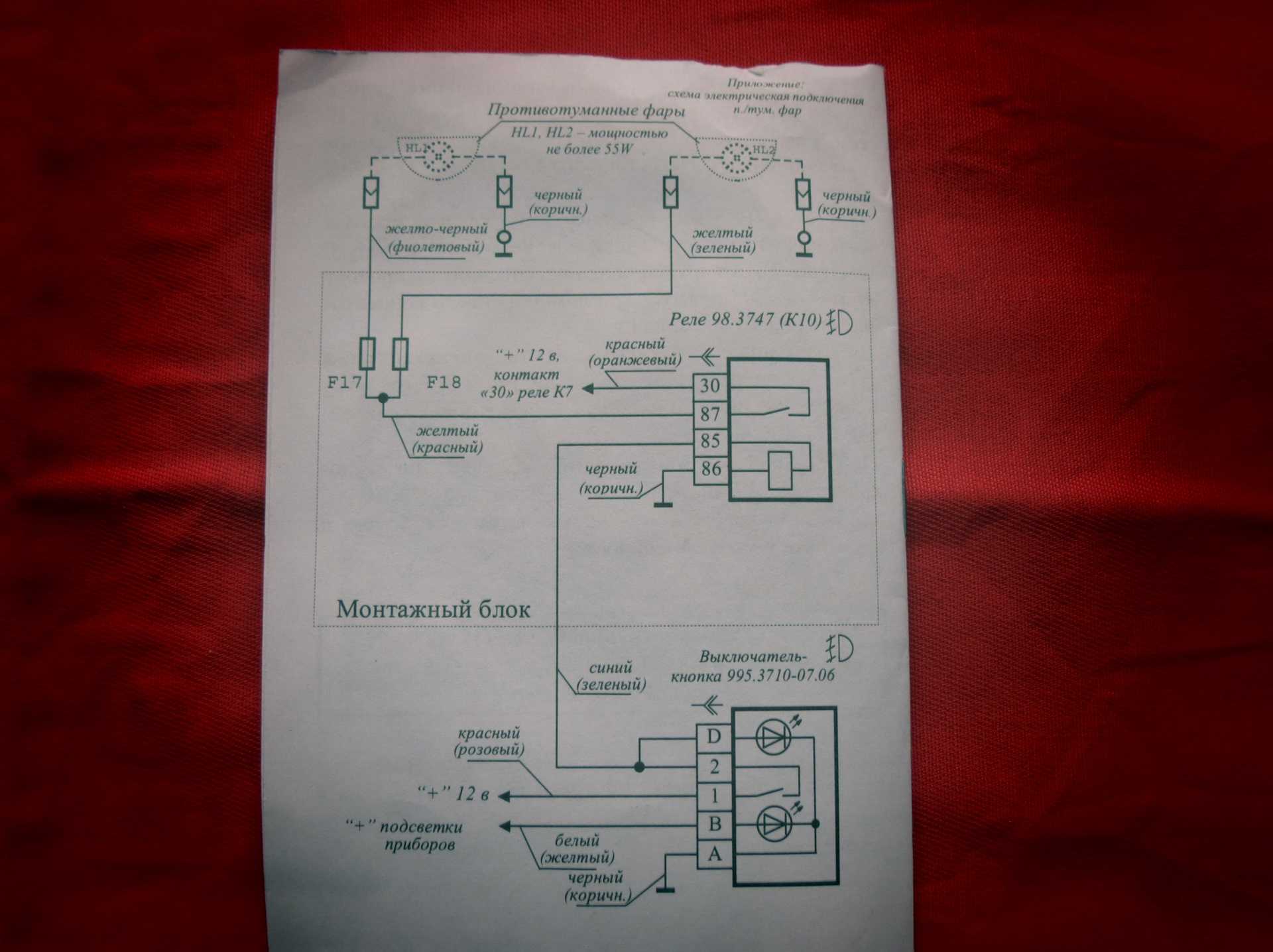

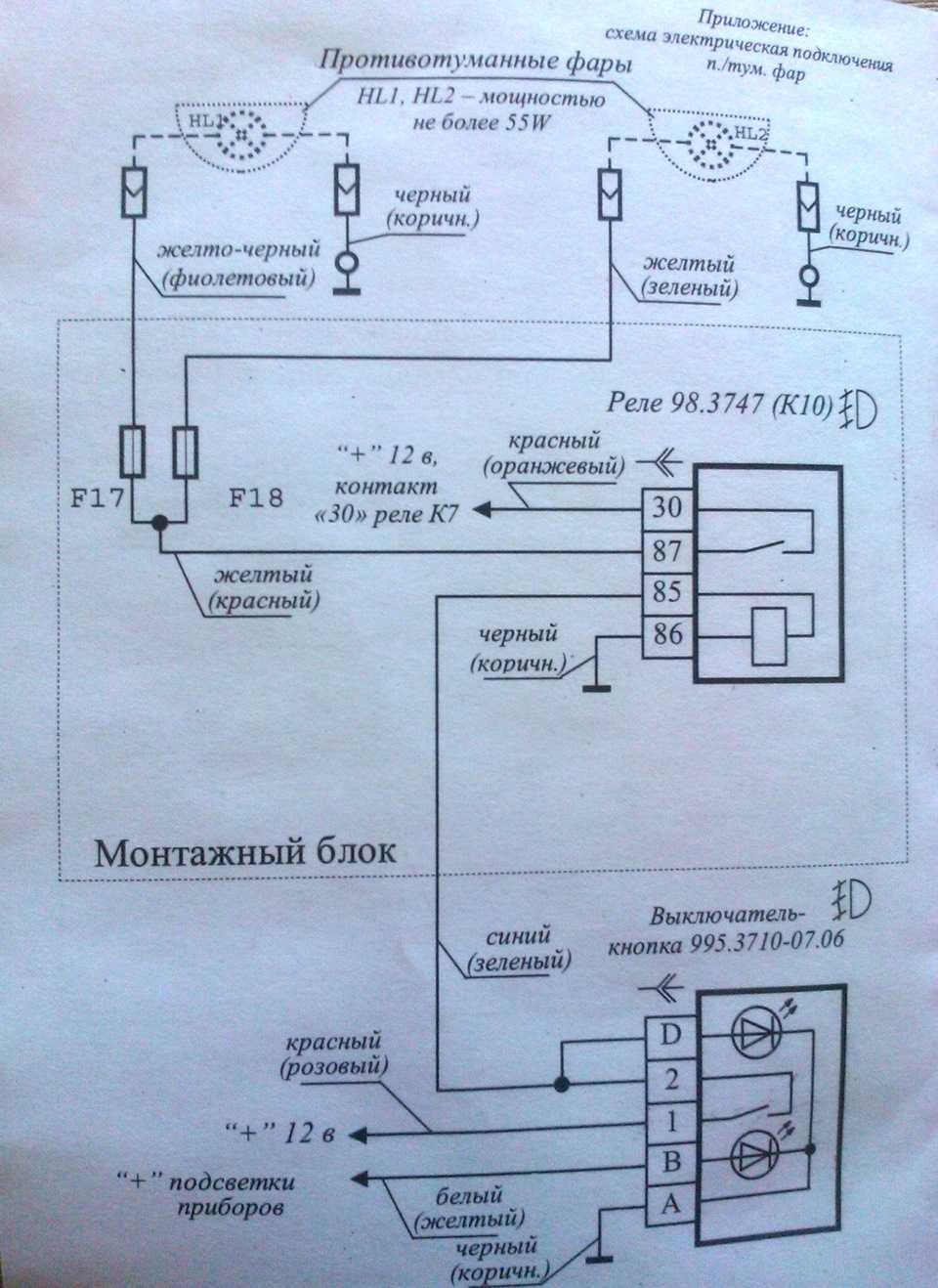

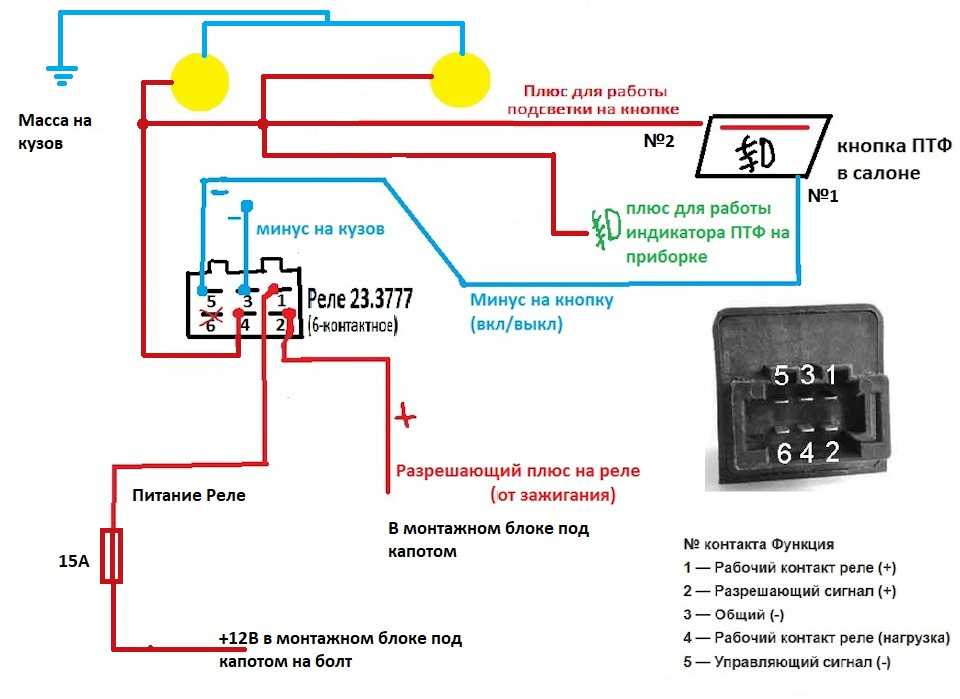

схема подключения ПТФ (туманок)на ладу приору

Вынимаем кнопку обогрева заднего стекла, аккуратно зацепив плоской отвёрткой, вынимаем её с фишкой

кнопка с фишкой обогрева заднего стекла лада приора

вот как выглядит кнопка обогрева

подключаем согласно схемы кнопку птф (туманок) лады приоры от кнопки обогрева стекла. Теперь нам понадобится мультиметр

1. Находим проводок идущий на подсветку кнопки обогрева стекла, т.е. на него при включении габаритов идет напряжение в 12в , минус мультиметра кидаем на массу (к голому металлу ), включаем габариты. Зажигание должно быть выключено!Ищем на фишке клемму где появилось напряжение 12в, после того, как нашли, выключите габариты, если напряжение исчезло, этот провод нам и нужен, снимаем с него изоляцию, но не повреждаем его и прикручиваем к нему провод кнопки птф, который отвечает за подсветку(по схеме, приведённой выше) он значится, как «белый(жёлтый)»

2. Также ищем провод, на котором появляется 12в когда ВКЛЮЧЕНО зажигание,выключаем габаритные огни, включаем зажигание, ищем мультиметром нужный провод, проверяем ещераз убеждаемся он или нет, вскрываем изоляцию и прикручиваем к нему «красный(розовый)» провод от кнопки птф (туманок) приоры как на нашей схеме. 3. Подключаем массу. Здесь все просто – и там и там черный цвет

4. Последний проводок – синий , его проводим в подкапотное пространство. Я продел этот проводок в отверстие под педальным узлом, их там несколько. Из салона нужно отогнуть и приподнять ковролин, чтобы их увидеть. 5. ставим релюшку из комплекта птф приоры где нибудь в подкапотном пространстве.

на фото место где возможна установка реле ПТФ на приору

реле птф прикуручиваем за ухо крепления на какую нибудь шпильку из кузова.Можно на блок абс.

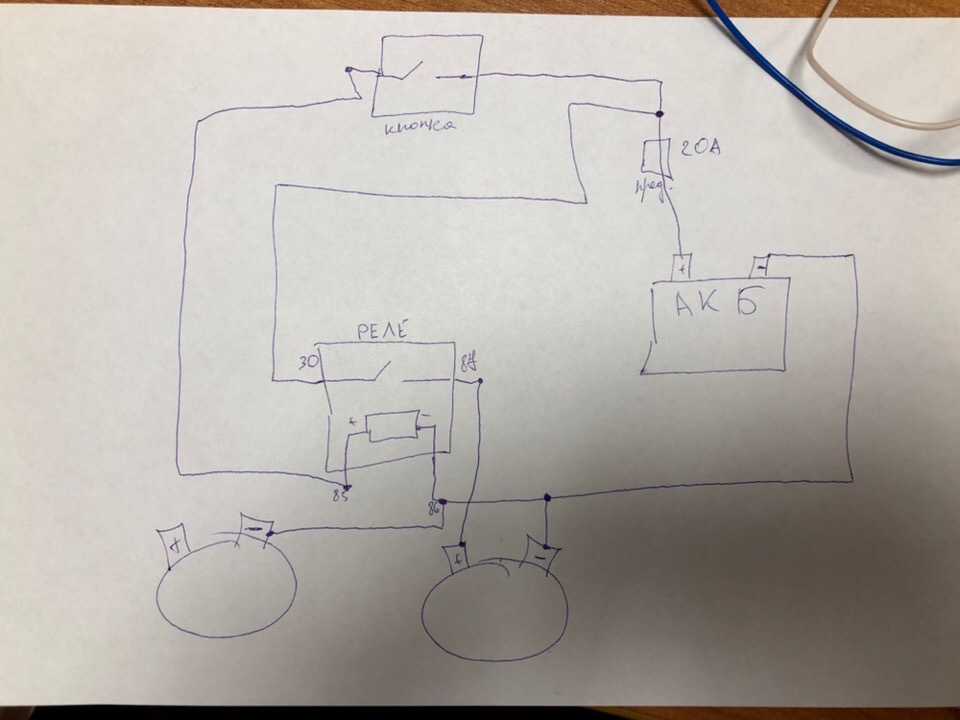

Реле стандартное. они все имеют имеет 4 контакта, они обозначаются «30, 87, 85, 86»

реле птф приоры

Синий провод от кнопки подключаем к 85-му контакту. 86 контакт это на массу

30 контакт к + аккумулятора 87, к + противотуманок.

подключенная кнопка птф на торпеде приоры

Для установки туманок нужноснять передний бампер

В общем то это оказалось не так сложно…

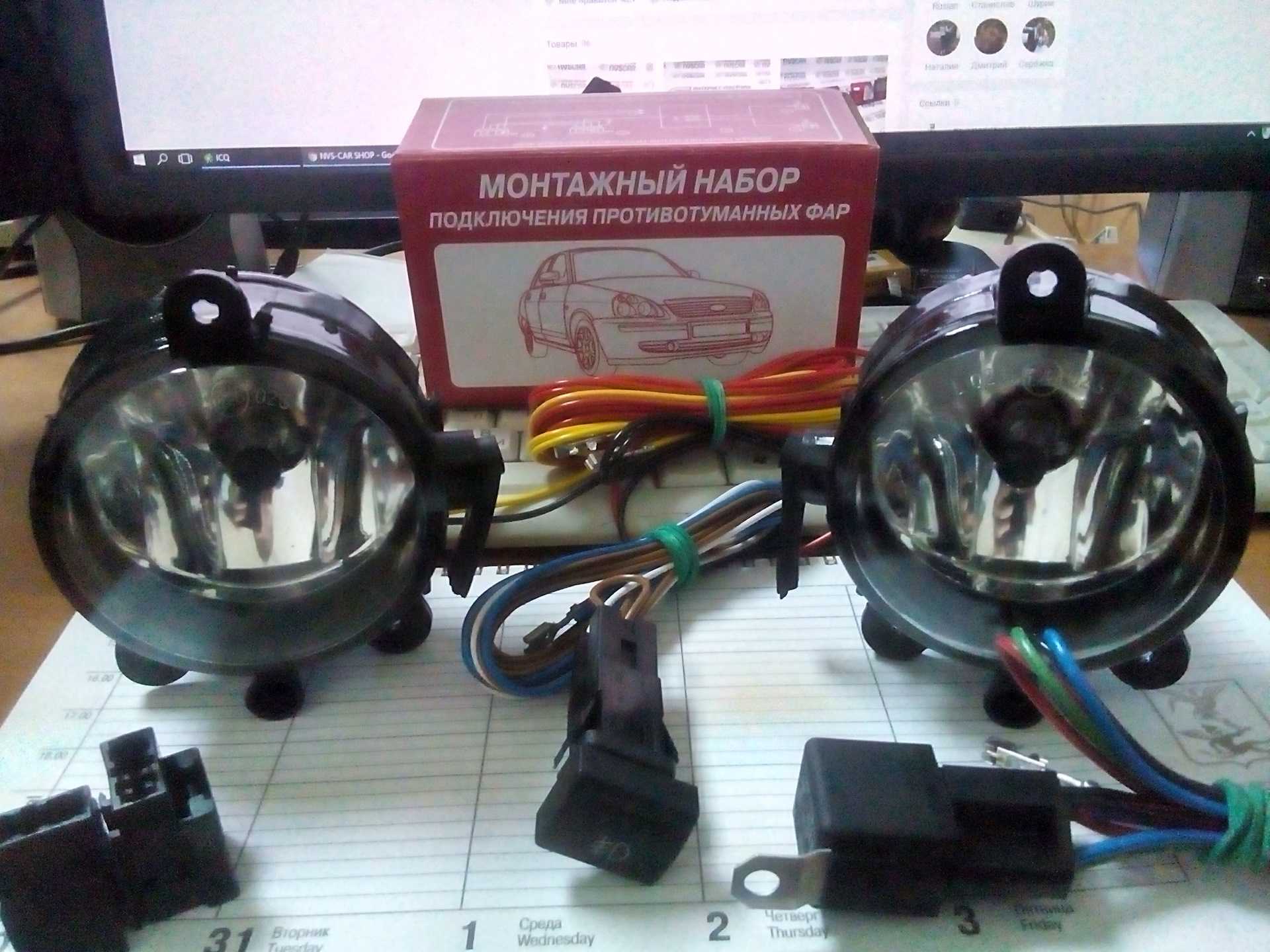

Комплект птф лада приора в коробке…

Выковыриваем пластиковые заглушки из бампера

уцстанавливаем туманки и прикручиваем

Установленный в бампер птф лада приора

Если хотим ксенон в туманки – добавится еще несколько манипуляций

1) Опять снимаем бампер! Откручиваем верхние шурупы, аккуратненько отгибаем.

Снизу отвинчиваем защиту картера от бампера, а крепления подкрылков и защитных кожухов сбоку.

Вырываем бок бампера на себя, резко, но аккуратно, с другой стороны всё тоже самое

Блоки розжига ксенона птф я закрепил в место, указанное крестиком,на хомуты, ничего не сверлилМесто под бампером – самое удачное, с моей точки зрения.

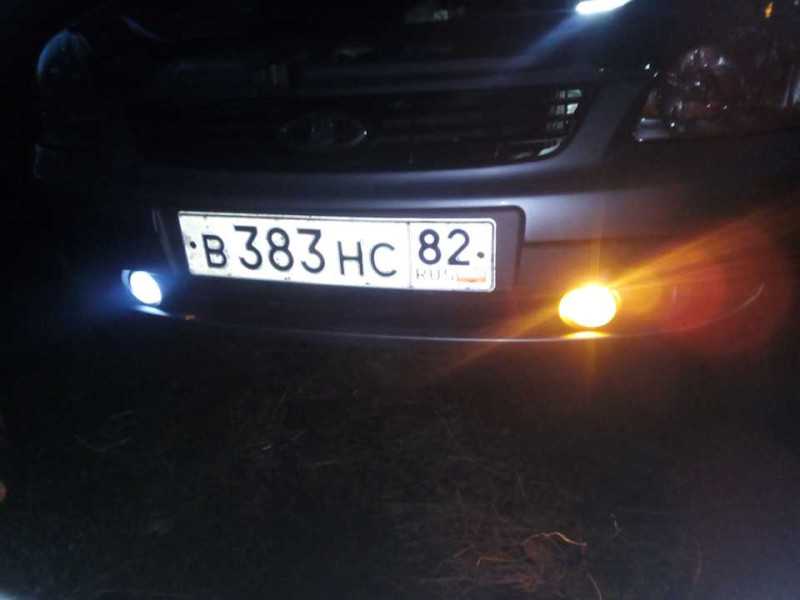

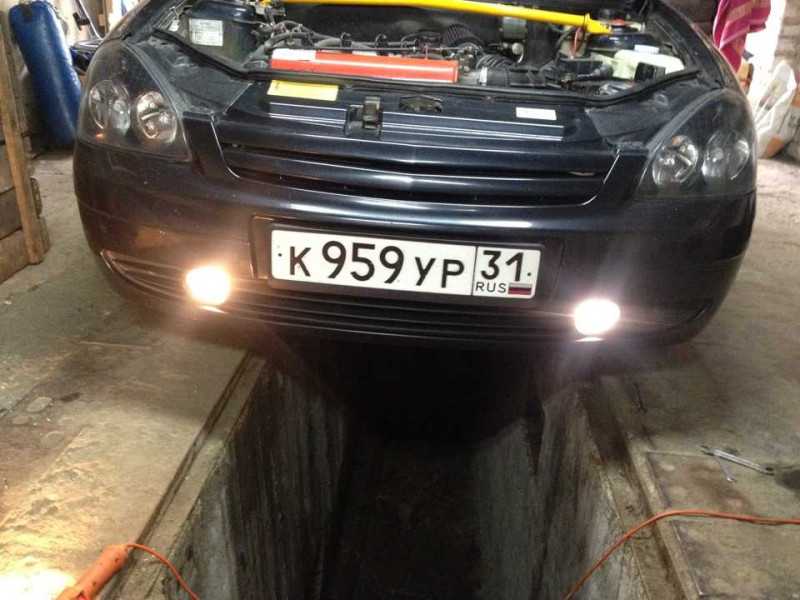

первое включение птф. Лучше пройтись герметиком в районе лампы и обработать силиконом места соединения продов. Так и ксеноновые лампочки и блоки розжика птф приоры прослужат дольше.

Проверяем все перед обратной установкой бампера…

ксенон в птф приоры – примеры и фото

На приору установлен комплект ксенон Н1 4300К и билинзы Morimoto H1 mini

Свет и ни кого не слепит! Так же ксенон в ПТФ 3000К, цвет зеленый!

какие бываю приоровские птф

Луч Производство «Луч» г. Рязань.

Так же есть много турецких, китайских, про-спорт и др.

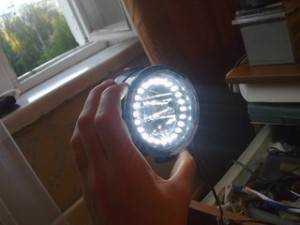

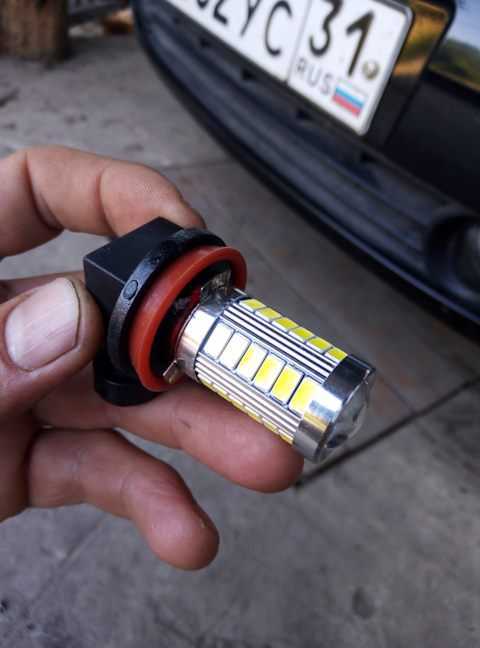

Диодные птф на приору

Диодные ПТФ Орион-7

Для приоры рестайлинг (пр-во Китай)

Рамки под обычные птф для рестайлинг бампера

Тюнинг фары и ксенон на Ладу Приору. Подключение ДХО

До покупки этих фар хотел ставить линзы в отражатель. Но случайно нашел на эти тюнинг фары на приору, да и еще они

Практически любой автомобилист отлично знает, насколько противотуманные фары (ПТФ) улучшают видимость в непогоду, существенно снижая риск ДТП. Но к сожалению, далеко не все модификации авто такими фарами комплектуются. Сегодня мы поговорим о ПТФ Приора: научимся менять в них лампы. А те, в чьем автомобиле таких фар нет, узнают, как их самостоятельно установить.

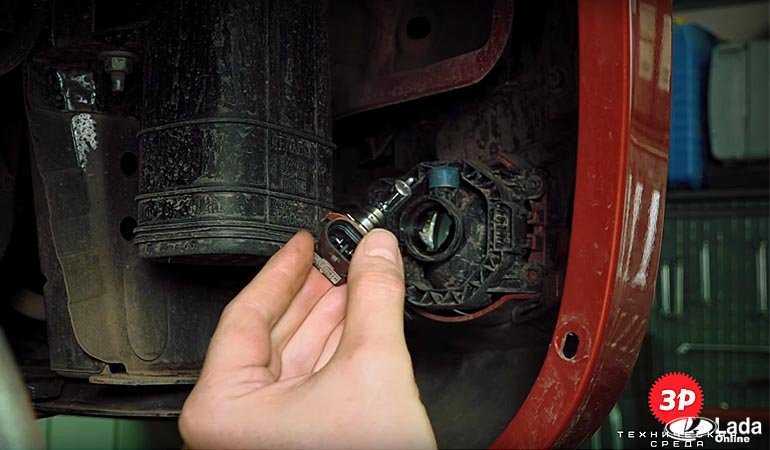

Как заменить перегоревшую лампу

Начнем с замены ламп в противотуманке Лады Приора. Дело это нехитрое, и ехать из-за такой мелочи на СТО абсолютно необязательно — все можно сделать своими силами. Прежде всего какие лампы установлены в ПТФ этой машины? И на обычные Приоры, и на Приоры Рестайлинг (выпуск с 2013 г.) производитель устанавливает галогенные лампы типа H11 мощностью 55 Вт.

Модели противотуманных фар

Чтобы поставить противотуманные фары на Приору, для начала их нужно выбрать и приобрести. Решить, какие лучше фонари устанавливать, помогут отзывы водителей, которые уже совершили подобную покупку, или консультация продавца в специализированном магазине. Прежде чем покупать ПТФ к Приоре, нужно убедится в целостности их корпуса, фильтра, рассеивающего свет, и ламп. Не лишним также будет поинтересоваться, из какого материала сделаны противотуманные фары к вашему автомобилю. Если их планируется монтировать в корпус бампера, то желательно выбрать габариты и геометрию, в точности соответствующие отверстиям в кузове.

Установить противотуманные фары на Ладу Приора можно снизу бампера, где имеются дырки для трапециевидных и сферических фонарей. Соответствие нормам европейской экономической комиссии при ООН должно быть подтверждено символом «Е», который ставится на световом рассеивателе. Страны Европы, Азии, в том числе и Россия, входят в эту организацию и поставляют на отечественный авторынок противотуманные фары, которые можно монтировать на Ладу Приора. Правда, осветительные приборы азиатского производства иногда не соответствуют требованиям безопасного движения на транспортном средстве, хотя и стоят дешевле, чем фары из Европы. Что касается европейских ПТФ, то здесь баланс «цена/качество» в норме, однако могут возникнуть проблемы с подбором типоразмера. Порой неверно определенный размер может привести к проблемам с подключением противотуманного света. Оптимальным вариантом будет приобрести отечественные фонари к Ладе Приоре. Они в точности соответствуют государственным стандартам, идеально подходят к экстерьеру автомобиля и стоят недорого.

На автомобильном рынке чрезвычайно популярны ПТФ с галогенными лампами. Согласно ГОСТУ, они обладают мощностью 55 Вт и формируют световой поток силой 1,1 тысяч люмен. Такого освещения вполне достаточно, чтобы отчетливо различать препятствия на дистанции в 30 метров. В последнее время все больше автовладельцев предпочитают устанавливать ксенон на Приору в качестве противотуманной подсветки. Этот газ, используемый в лампочках, отлично борется с туманом, имеет улучшенную светоотдачу, дает максимальный накал за короткий промежуток времени. Так что при желании можно установить на приоре и ксеноновые ПТФ.

Светодиодные

Более приемлемый для большинства вариант. Они отличаются широким диапазоном цвета, яркостью и низким энергопотреблением. Светодиодная лампа

противотуманной фары очень слабо нагревается за счет уникального принципа функционирования. Это позволяет избежать оплавления внутренних частей фары во время длительной работы ПТФ. Они практически никогда не становятся причиной ослепления водителей встречного потока. Для чего вторые лампы в противотуманках шкоды и. К недостаткам можно отнести более высокую стоимость, а также необходимость тщательного подбора самой лампы – они подходят далеко не для каждой фары

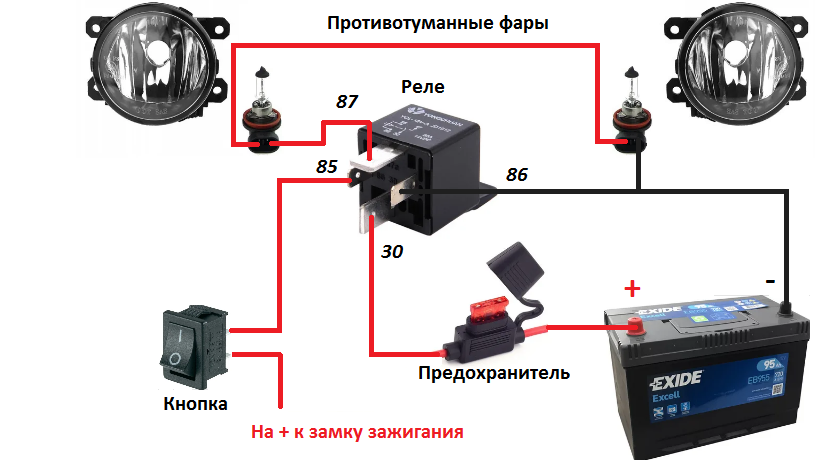

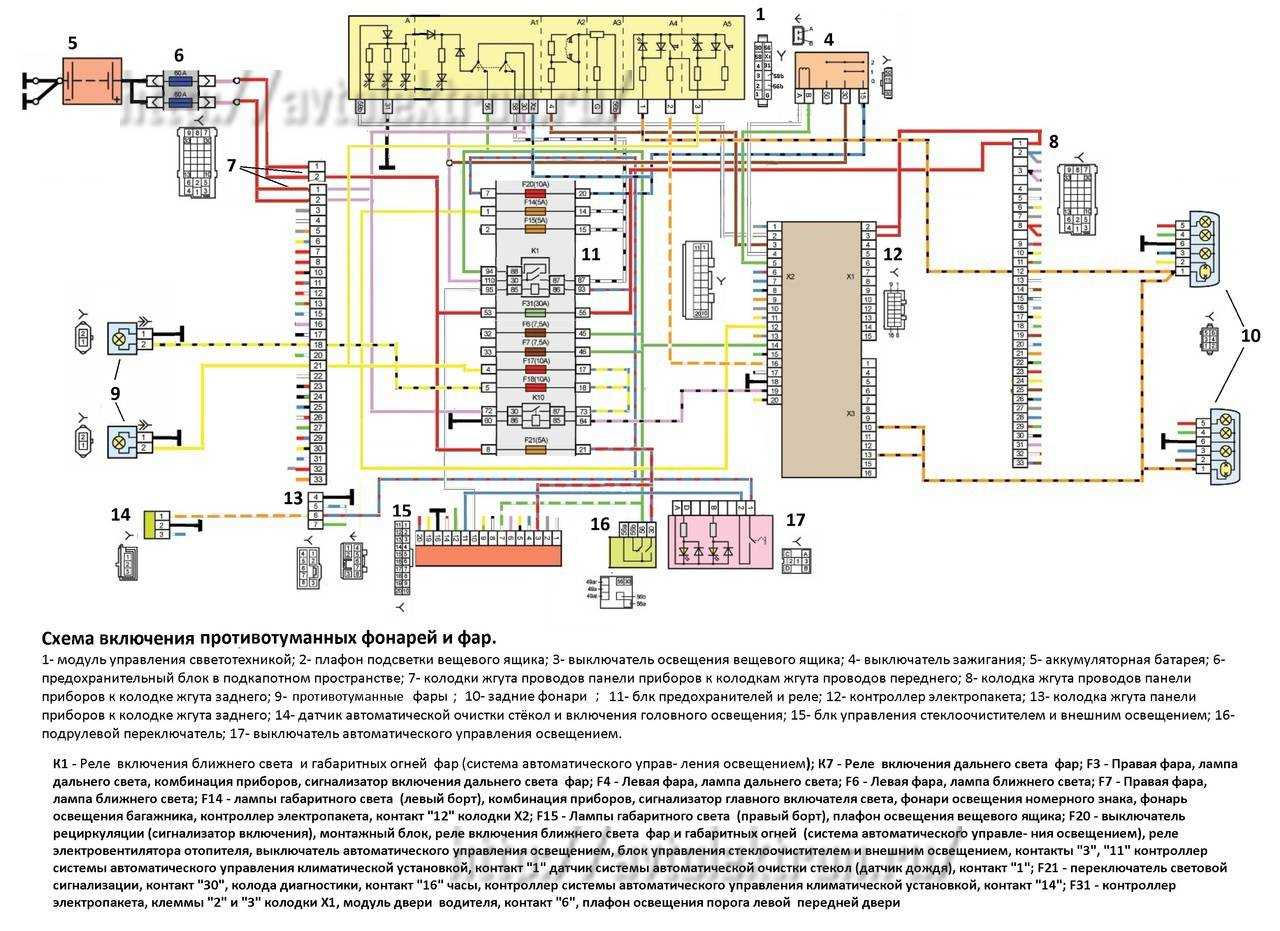

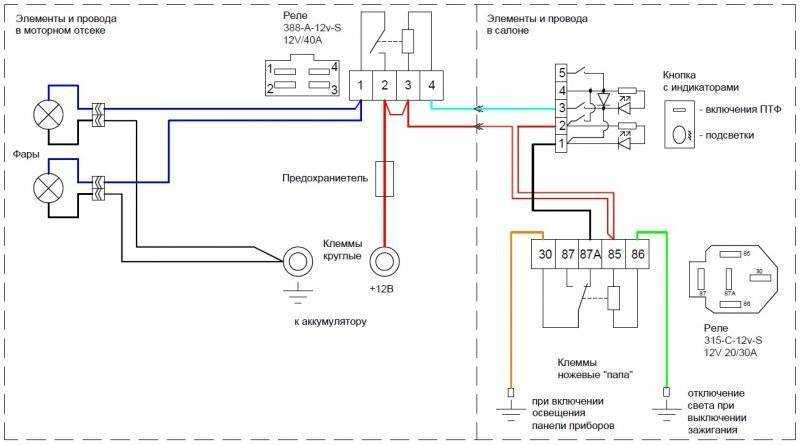

Подключение противотуманок Приоры схема.

Рассмотрим подробно схему подключение противотуманок Приоры. Управление противотуманными фарами осуществляется блоком управления светотехникой. Конкретно включателями передних (А5) и задних (А4) противотуманок. При рассмотрении мы можем заметить только один провод для включения каждой опции. Этот провод, проходящий через вывод 2 к обоим переключателям через различные сопротивления, потому что является сигнальным. Он проходит от контроллера управления электроопакетом до переключателя. Со стороны контроллера на этот провод подаётся стабилизированное напряжение. Блок управления электропакетом контролирует изменение величины проходящего по нему тока.

Включение задних противотуманных огней.

Включение задних противотуманок Приоры происходит следующим образом. При нажатии кнопки на модуле (А4) происходит соединение провода от контроллера управления электропакетом, через сопротивление с минусом. При этом по цепи будет протекать ток соответствующей величины, по этому  контроллер получит сигнал о нажатии этой кнопки.  Если на выводе 14 колодки Х2 будет питание, включен ближний свет фар (смотри «Схема фар Приора» ), то процессор через соответствующий ключ подаст питание на выводы 10 и 13 колодки Х3, к которой подключён задний жгут проводов. Напряжение поступит на лампы задних противотуманных огней и на модуль управления светотехникой. При этом на модуле загорит сигнальная лампа включения фонарей.

Включение противотуманных фар.

Подключение противотуманок Приоры происходит практически так же. Разница в величине сопротивления, и соответственно в значении проходящего тока. По величине тока процессор контроллера управления светотехникой определяет положение кнопки передних противотуманных фар. Поэтому если на выводе 12 колодки Х2 имеется питание, включены габаритные огни (смотри «Габариты Приора«), на вывод 19 колодки Х2 будет подано питание.

По зелёному с чёрной полосой проводу напряжение поступит к катушке электромагнитного реле  К10. Якорь катушки притянется и замкнёт контакты. При этом получат питание предохранители F17 и F18 номиналом по 10А, а с них через соединительный разъём жгута панели приборов и переднего жгута, питание получат лампы  в противотуманных фарах. Кроме этого с предохранителя F17 получит питание светодиод на модуле управления светотехникой сигнализирующий о включении фар.

При одновременном нажатии на обе кнопки включения так же изменится величина тока. Так как при параллельном соединении общее сопротивление всегда меньше меньшего. То есть значение проходящего тока будет максимальным. Подключение противотуманок Приоры по такой схеме сильно затрудняет поиск неисправностей, без наличия диагностического оборудования для контроллера управления электропакетом. При возникновении неисправностей необходимо проверить целостность предохранителей, реле, работу габаритных огней и фар ближнего света.

admin02/05/2014

Комментарий

Имя *

Сайт

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

« Схема фар Приоры

Реле исправности ламп »

Метки

Ваз, неисправности ВАЗ Датчики Зажигание Инжектор Приборы Стартер Схемы Электрокары Электроснабжение ваз 2110 газель газель бизнес регистраторы ремонт автомобиля

Свежие записи

• Устройство и принцип работы парктроника
• Многофункциональное устройство Roadgid X7 Gibrid GT
• Неисправность системы зажигания ГАЗ
• Электрический Xiaomi Mi Mijia M365
• Дополнительное оборудование автомобиля (установка)

Архивы

Архивы Выберите месяц Август 2019 Июль 2019 Декабрь 2017 Август 2017 Июль 2017 Июнь 2017 Май 2017 Апрель 2017 Март 2017 Декабрь 2016 Ноябрь 2016 Октябрь 2016 Сентябрь 2016 Август 2016 Июль 2016 Июнь 2016 Май 2016 Апрель 2016 Март 2016 Февраль 2016 Ноябрь 2015 Октябрь 2015 Август 2015 Июль 2015 Июнь 2015 Май 2015 Апрель 2015 Март 2015 Февраль 2015 Январь 2015 Декабрь 2014 Ноябрь 2014 Октябрь 2014 Сентябрь 2014 Август 2014 Июль 2014 Июнь 2014 Май 2014 Апрель 2014 Февраль 2014 Январь 2014 Декабрь 2013 Ноябрь 2013 Октябрь 2013 Август 2013 Июнь 2013 Май 2013 Март 2013 Февраль 2013 Январь 2013 Ноябрь 2012 Октябрь 2012 Сентябрь 2012 Август 2012 Июль 2012 Июнь 2012 Май 2012 Апрель 2012 Март 2012 Февраль 2012 Январь 2012 Декабрь 2011 Ноябрь 2011 Октябрь 2011 Сентябрь 2011 Август 2011 Июль 2011 Июнь 2011 Май 2011 Апрель 2011

Рубрики

• Аккумуляторная батарея
• Видео
• Генератор
• Датчики
• Диагностика
• Зажигание
• Новости
• Оборудование
• Приборы
• Ремонт
• Свечи зажигания
• Стартер
• Схемы
• Устройства
• Электрокары
• Электроснабжение

Газоразрядные

Ксенон позволяет сделать противотуманки максимально яркими и эффективными. Срок эксплуатации качественного ксенона составляет порядка трех лет, но использовать ксенон для противотуманок можно лишь согласно строгим правилам, нарушение которых приведет не к штрафу, а к лишению прав на срок до одного года. Так, для ксенона можно использовать лишь специальные фары с маркировкой «D», и обязательно наличие автоматического корректора. Самостоятельная установка ксенона в противотуманные фары отличается большей сложностью, нежели других типов ламп, но при правильной установке результат будет радовать несколько лет подряд. К недостаткам газоразрядных ламп, помимо высокой стоимости, можно отнести необходимость замены обеих ламп, если перегорела лишь одна.

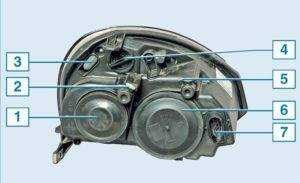

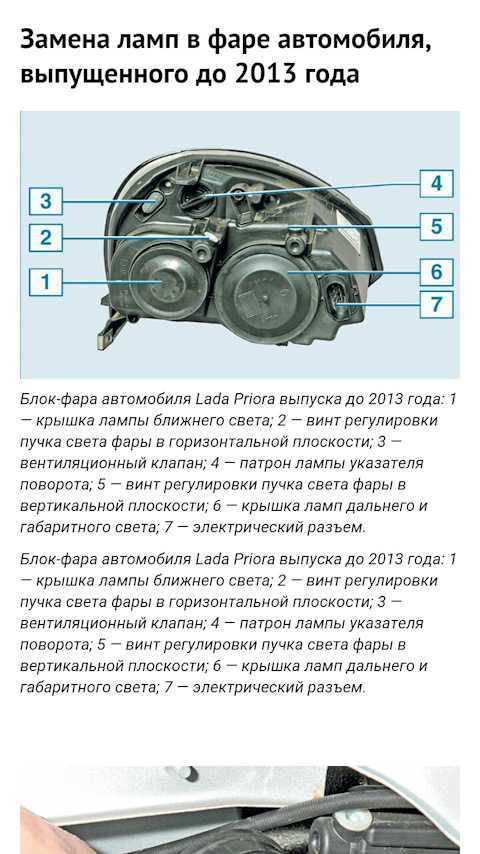

Как делается регулировка фар Лады Приора

В любом автомобиле должны быть правильно настроены фары головного света. Если в машине есть проблемы с головным светом, это может привести к ослеплению водителя, управляющего едущим навстречу автомобилем, что приводит к серьезным дорожно-транспортным происшествиям. В лучшем случае такая проблема значительно понизит видимость на дороге.

Контролировать правильность регулировки фар головного света рекомендуется раз в год либо каждый раз при замене лампочки или ремонте передней кузовной части. Стоит отметить, что самостоятельная регулировка головного освещения автомобиля считается временной и может проводиться до того момента, как автомобиль попадет на обслуживание в специально оборудованную мастерскую.

Это, в особенности, касается автомобилей, у которых установлен ксенон. Чтобы не допустить аварийной ситуации и не мешать остальным участникам дорожного движения, следует своевременно провести правильную регулировку фар. Как это сделать самостоятельно, разберемся на примере автомобиля Лада Приора.

Необходимый инструмент

Для регулировки фар на автомобиле Лада Приора понадобится:

• шестигранная бита 6 миллиметров;
• фанера;
• мел;
• рулетка;
• манометр.

1. В первую очередь ставим автомобиль Приора на ровной площадке в пяти метрах от ровной стены. Заливаем бак топливом до полного и при помощи манометра выравниваем давление в колесах. После осмотра фар головного света тщательно отмываем их от загрязнения. Проверяем на предмет исправности лампочки фар. При необходимости устанавливаем новые.

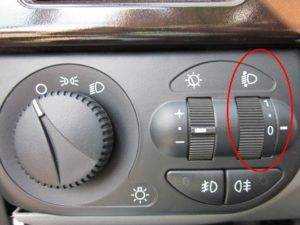

2. После подготовительных процедур переходим к регулировке. Рычаг регулятора осветительной ширины переводим в положение «0». Такое положение соответствует нагрузке транспортного средства с водителем. Выключаем освещение и покачиваем автомобиль из стороны в сторону. Благодаря покачиванию все элементы подвески примут стандартное положение. Просим коллегу (приблизительно такого же веса, как и вы) сесть в автомобиль на водительское место. Для дальнейшей регулировки на ровной стене рисуем специальную разметку. Осевую линию следует провести так, чтобы расстояние от центра каждой фары до оси было идентичным. Точками на стене отмечаем центры каждой фары и вертикально проводим через них две линии. Между линиями рисуем прямую и помечаем ее буквой «А». Внизу, на расстоянии 12 и 22 сантиметров, параллельно рисуем еще две линии.
3. При включенном ближнем свете закрываем одну из фар. Верхняя точка светового пятна от фары должна совпадать не выше горизонтальной средней линией. Также границы светового пучка противотуманок располагаются по ту же линию.
4. Следим за тем, чтобы пересечение наклонного и горизонтального участков границ световых потоков (в месте излома пучка света) совпали с линией, что нарисована вертикально и проходит через точку, отмеченную как центр фары. При обнаружении отклонений светового потока проводим регулировку фар шестигранником на 6 миллиметров с помощью вращения винтов положения по горизонтали и вертикали. Эти винты находятся под капотом в фарах.

Установка противотуманок на Лада Приора: пошаговая инструкция

Всем привет. Сегодня на ВАЗ Ремонт очередной фотоотчет по установке ПТФ. На этот раз будем устанавливать противотуманки на Лада Приора в домашних условиях. Работа не сложная, однако требует определенных знаний и соблюдения последовательности действий.

Я не буду углубляться в подробности того, что собой представляют противотуманные фары (ПТФ) и какой от них прок, кому интересно может почитать об этом в сети, благо есть немало подробных понятных объяснений. Скажу лишь то, что не во всех комплектациях устанавливались противотуманные фары, поэтому эту проблему будем исправлять своими руками. Поэтому без лишних преамбул предлагаю приступить непосредственно к процессу…

Итак, для установки ПТФ на Приору необходимо иметь:

• Комплект противотуманок;
• Провода, гофру, колодки, переходники, реле и кнопку;
• Термоусадку, изоленту;
• Плоскогубцы, набор ключей и отверток.

Как подключить противотуманки Лада Приора?

Когда все в наличии осталось не так много, всего лишь все разобрать и установить ПТФ, затем все собрать обратно и радоваться проделанной работе. Шучу :-).

1. Начнем с того, что нам необходимо все обесточить, для этого снимаем «-» клемму АКБ.
2. Далее следует снять бампер, для этого по очереди откручиваем саморезы, которыми он крепится. Саморезы, которые следует открутить отмечены на фото. После того как все крепежи откручены, аккуратно отщелкиваем бампер с защелок и демонтируем его полностью.

1. Далее берем отвертку и демонтируем заглушки противотуманок, которые крепятся саморезами.

Подготавливаем наши противотуманки и приступаем к важному этапу под названием «установка противотуманок». Аккуратно помещаем ПТФ в штатные места и крепим их саморезами, которыми крепились заглушки. Затем приступаем к прокладке проводки

Проводка прокладывается с внутренней стороны бампера, желательно использовать гофру

Затем приступаем к прокладке проводки. Проводка прокладывается с внутренней стороны бампера, желательно использовать гофру.

1. Провода необходимо протянуть в салон в районе ГТЦ, для этого достаем специальную заглушку, под которой скрываются необходимые нам отверстия. Для удобства рекомендуется снять жабо вместе с дворниками, а также расширительный бачок с кронштейном.

1. В салоне для того, чтобы протянуть и подключить противотуманки следует оттянуть обшивку (шумоизоляцию) и протянуть провод в салон.

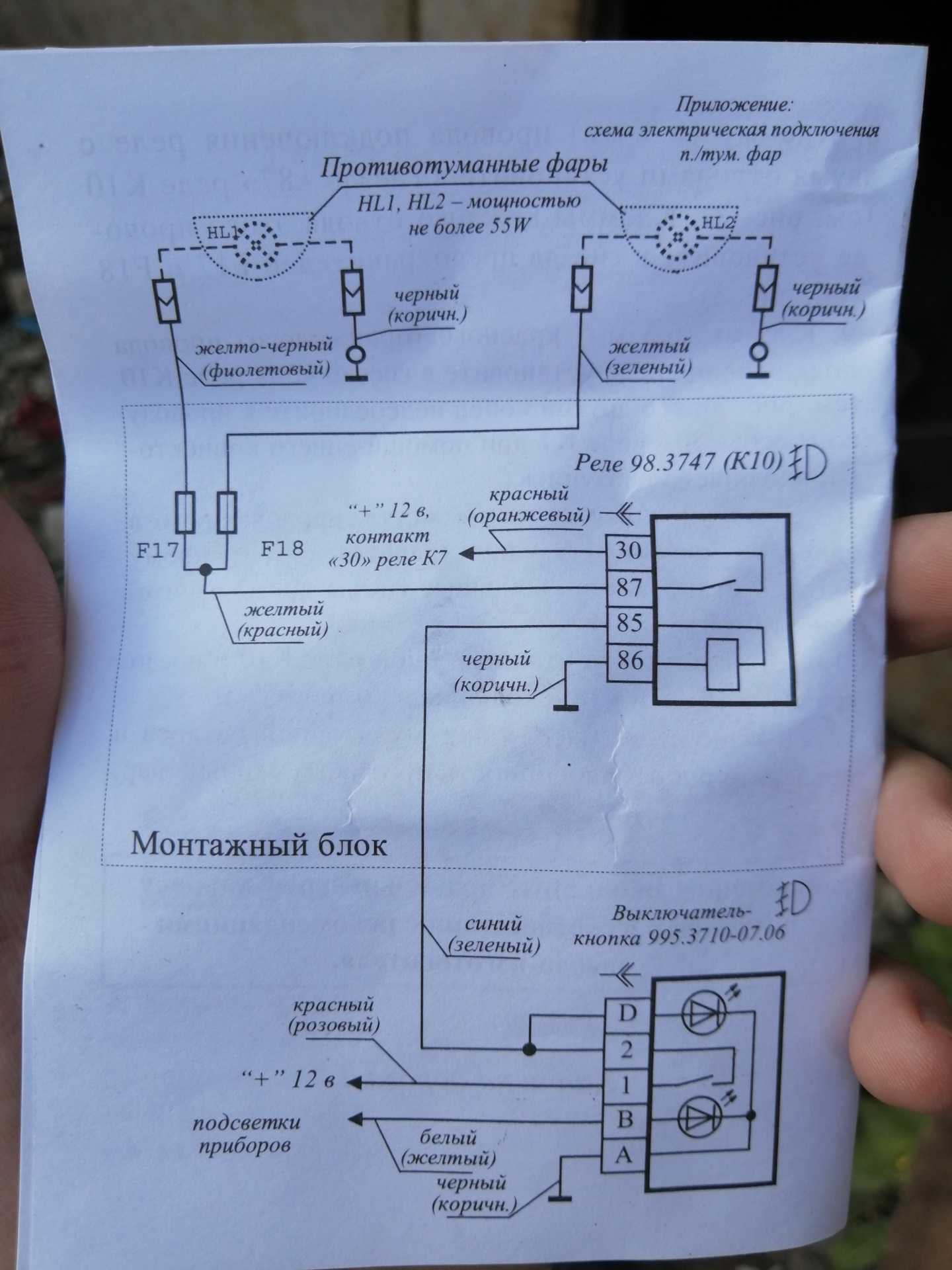

1. Когда провода заведены в салон можно приступать к подключению. Схема, по которой следует подключать, как правило, прилагается к комплекту ПТФ, однако на всякий случай я решил выложить схему.

Подключение противотуманных фар к кнопке происходит с обязательным демонтажом центральной панели

При установке реле ПТФ в блок важно не перепутать провода и следовать схеме подключения ПТФ

Установка противотуманок на Лада Приора занятие довольно незаурядное и под силу любому автолюбителю. Единственная проблема — подключение, как правило с ним возникают сложности. Однако если следовать инструкции и внимательно изучить схему подключения, то все должно получиться. Если же во время подключения возникли сложности, рекомендую обратиться к опытному электрику, он без труда вам поможет за минимальную плату. Перед финишной сборкой не забудьте все проверить и убедиться, что ПТФ работают как надо.

У меня все, спасибо за внимание и до новых встреч на ВАЗ Ремонт! Пока!

Фото отсюда

vaz-remont.ru

Как выбрать противотуманные фары?

Вот так светит эта фара

Установка противотуманок предваряется покупкой их в магазине. В этом случае нужно в первую очередь смотреть на целостность стекол каждой лампочки, совпадение фар и систем крепления.

Соответствие ЕЭК ООН подтверждается наличием клейма «Е» на рассеивателе, также желательно наличие клемма ГОСТ, ТУ, даты изготовления и производителя. Когда мы выбираем противотуманки, Приора как модель позволяет приобрести артикулы преимущественно круглой формы, в то время как последней модой считаются щелевые фары, которые имеют малые вертикальные углы (около 30-50 градусов) и очень хорошо подходят в качестве противотуманного оборудования.

Противотуманные фары могут быть выпущены в:

• Азии,
• Европе
• России.

Первые варианты практически всегда не имеют данных о сертификации и обладают большой мощностью, которая только вредит на дороге (слепит встречных водителей). Японские и европейские образцы имеют умеренную мощность, но стоят достаточно дорого. Поэтому при покупке лучше ориентироваться на отечественные модели, которые соответствуют нормам ГОСТ и стоят относительно недорого.

Установка противотуманных фар начинается для владельцев Приоры с отключения провода массы от аккумуляторной батареи (нужно, чтобы предотвратить короткое замыкание). Потом с картера двигателя снимается защита. Для этого нужно взять ключ на «10» и два ключа на «19». Обычная защита картера спереди на 5 «шпилек», усиленная же может крепиться на два полухомута к передней балке. Демонтаж защиты представляет собой последовательность простых действий – сначала ключами на «19» отворачиваются гайки прикрепления рычагов. (Второй ключ используется для удержания от проворачивания). Потом ключом на «10» отворачиваются пять гаек. Установка защиты проводится в обратном порядке.
