Основные оптико-электронные характеристики CREE XM-L U2
Оптические характеристики – это поток и сила (интенсивность) света, яркость, уровень освещенности, светоотдача. У светодиодов CREE XML эти показатели одни из самых лучших на рынке.
XM-L U2
Световая температура у этих диодов нейтральная или холодная (5000-8300 К), но они ярче, чем изделия с бином Т6. При токе 700 мА поток света 300-320 лм, при 1А – 413-440 лм, при 1,5 А – 585-624 лм, при 2 А – 795-1040 лм. Свет излучается под углом 125 градусов.
XM-L T6
Световая температура для любого из 6-и наборов Т6 (50, 51, 53, E1, E2 и E3) 5000-8300 К. Свет рассеивается под углом 120°. При токе 700 мА световой поток 280-300 лм, при 1 А – 385-413 лм, при 1,5 А – 546-585 лм, при 2 А –910-975 лм. Индекс цветопередачи 70-90 Ra. При превышении температуры на p-n переходе яркость снижается на 15-20%.
Светодиод CREE XM-L T6: обзор, характеристики, драйвер
Американская компания с тридцатилетней историей выпускает лучшую полупроводниковую продукцию. Светодиод Cree XM-L T6 представляет собой одну из самых популярных моделей в ряду мощных led. С момента его появления в 2011 году и до настоящего времени является самым продаваемым led фирмы Cree. Все это благодаря его производительности и качеству.
Достоинства XM-L T6

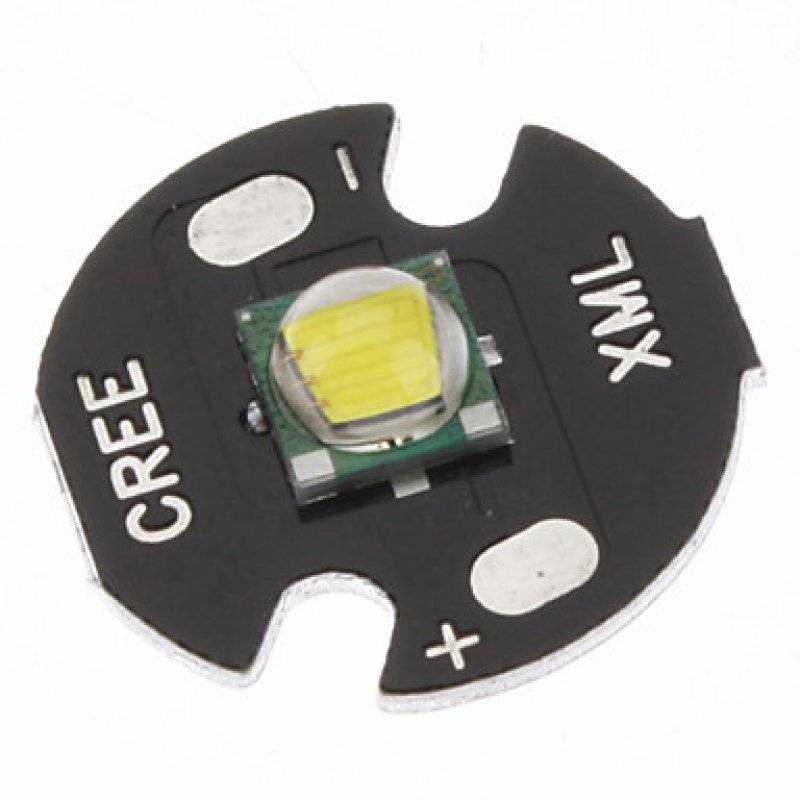

Чип cree xm-l имеет форму квадрата со сторонами 5х5 мм, и расположен на зеленой подложке. Это отличает его от светодиодов предшествующих и новых поколений, подложка которых имеет серый цвет. Сверху светодиод защищает прозрачная линза, с радиусом около 3 мм. Главным достоинством светодиода является его световой поток, значения которого разнятся в зависимости от цветовой температуры.
Значение теплового сопротивления около 2,5°С/Вт. Алюминиевая теплоотводящая подложка может быть в форме звезды с диаметром 20 мм, а также круглая с выемками, диаметром 16 мм. Толщина подложки составляет 2 мм.
Основные параметры
Габариты светодиода не очень большие, особенно если учитывать его параметры свечения.
Размеры светодиода
Главным параметром Cree XM-L является световой поток. Для модели Т6 минимальное значение светового потока равно 280 лм. При этом ток составляет 0.7А. При увеличении тока до 1 А минимальный световой поток будет 388 лм, соответственно, при 1.5 А – 551 лм, при 2А – 692 лм.
Падение напряжения при этом не превышает 2.9 В. Угол рассеивания – 125°. Индекс цветопередачи находится в пределах от 80 до 90 Ra. На рисунке ниже показана вольт-амперная характеристика при нормальной температуре окружающей среды.
ВАХ светодиода Cree XM-L T6 при нормальной температуре
Следующий график демонстрирует относительное падение светового потока при увеличении температуры до 150°С

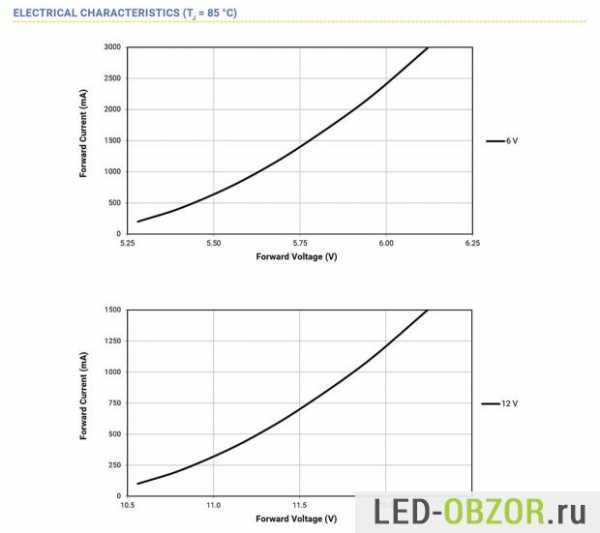

ВАХ светодиода Cree XM-L T6 при температуре 150 градусов
Подробные характеристики
Световой поток cree t6 зависит от температуры цвета, для этого вводится характеристика – бин светодиода. Если рассматривать указанную модель, то существует 8 вариантов бинов. Они обозначаются цифрой и латинской буквой, например, 0D, 2A,3B и так далее. Бину соответствует определенная температура цвета с допустимым отклонением. Например, Cree XM-L T6 4C – будет иметь нейтрально белый оттенок. Производитель предусматривает комплекты поставки наборов с разными бинами, потому что технологически невозможно выделить конкретный. Существует 6 типовых наборов поставки, 5 из которых относятся к холодному белому свечению, 1 – к нейтральному. На оригинальной упаковке всегда указан код комплекта 50, 51, 53, Е1, Е2 или Е3. Кроме cree t6 wc в серии XM-L существует еще 14 групп. Минимальный световой поток и самый желтый оттенок будет у группы S4, а максимальный и, соответственно, фиолетовый оттенок у группы U2.

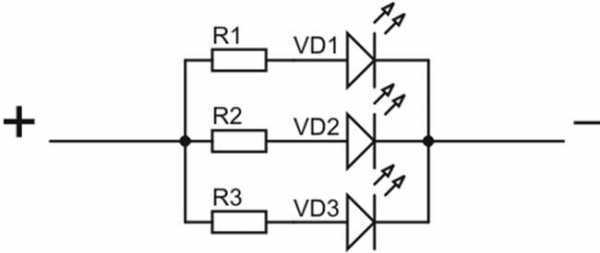

Какой драйвер нужен для данного светодиода?
От выбранного драйвера зависит максимальная яркость led и количество режимов работы. Типичный драйвер для светодиода Cree XM-L T6 должен соответствовать следующим параметрам:
- номинальное входное напряжение – 4.2 В;
- сила тока на выходе до 3 А.
Задачей устройства является обеспечивать стабилизацию выходного тока в узких пределах. Это гарантирует надежное свечение сверхъяркого led и высокий срок эксплуатации. Часто характеристики драйвера предусматривают 5 режимов работы разной мощности. Но бывают варианты. На видео показана схема, как собрать драйвер своими руками.
Используется дешевый микроконтроллер, МОП-транзистор, резистор и конденсатор.
Где применяются светодиоды XM-L T6
Данный вид led получил широкое распространение во многих сферах, это касается, как наружного, так и внутреннего декоративного освещения. Но самым популярным изделием, выполненным на базе данного полупроводникового прибора, является ручной фонарик UltraFire E17.

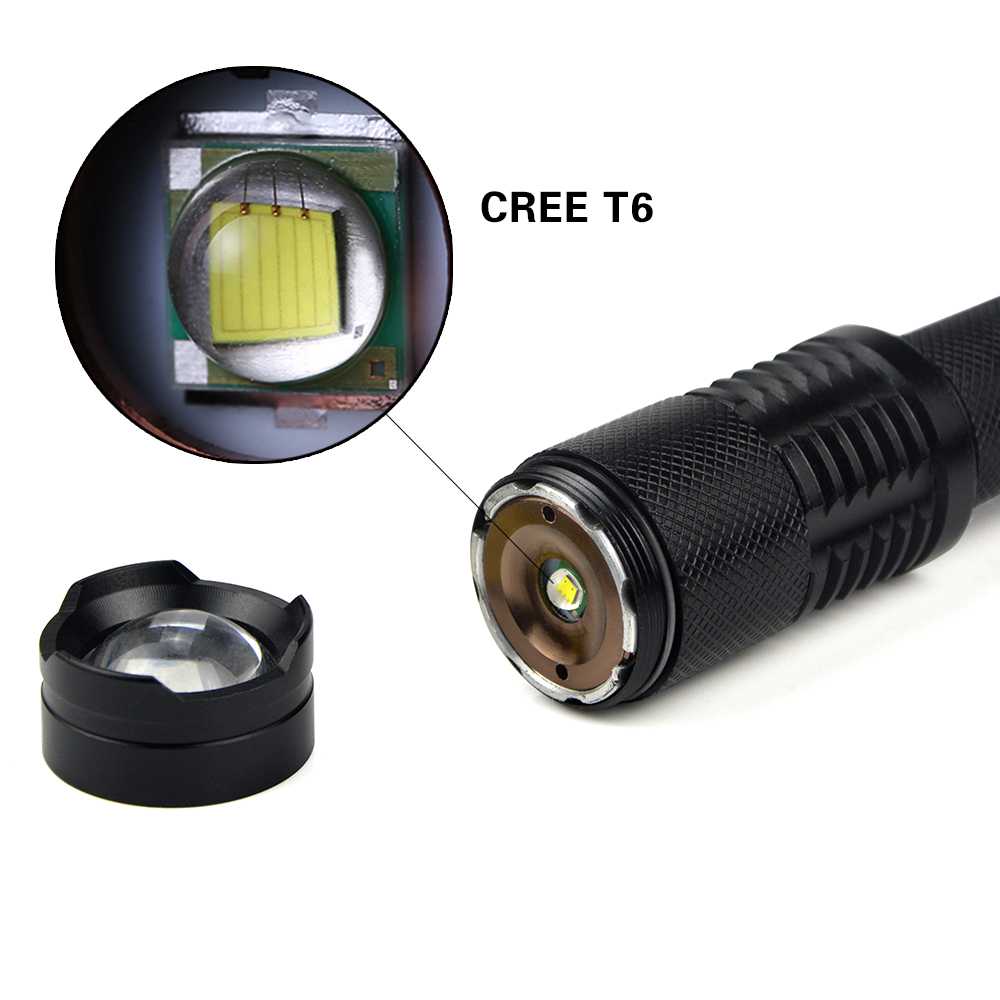

Фонарик UltraFire E7 на светодиодах CREE XM-L T6
Многие неоспоримые достоинства изделия связаны с тем, что в нем используется качественный светодиод, обеспечивающий работу около 100 тысяч часов. Конструкция самого фонарика предусматривает фокусировку светового потока с помощью раздвижной части корпуса. Питание происходит от батареек или аккумулятора. Установленный здесь драйвер рассчитан как раз на 5 режимов работы: максимальная мощность, средняя, слабая, стробоскоп и SOS.
Подводя итоги, можно сказать, что Cree XM-L T6 является одним из самых востребованных в линейке сверхъярких светодиодов. Конструкция подложки star обеспечивает наилучший теплоотвод, что для мощных устройств является важным параметром, ведь с перегревом led теряет в светоотдаче. Качество и срок эксплуатации гарантируется известным американским брендом.
Мегавелофара на 5 светодиодах Cree XM-L T6
Вот она, красавица
Хочу сразу обратить внимание, что в комплектации нет ни аккумуляторов, ни зарядника. Входное напряжение по паспорту 5.4~12 В, у меня были аккумуляторы на ~8.4 В, 2S2P из обычных 18650, с ними и будем проводить испытания
Залезем внутрь, для этого надо открутить «корону». Между стеклом и короной проложено уплотняющее фосфорисцирующее колечко. На самом корпусе есть проточка с резиновым колечком. Силиконовая смазка при этом отсутствует. Микросхема, драйвер полевого транзистора, со спиленной маркировкой. Вполне может быть, что это и не драйвер, а операционник для рядом расположенных SMD светодиодов. Они, кстати, сообщают об уровне подаваемого напряжения и скажут о приближающейся кончине аккумулятора.
На обратной стороне прячется индуктивность, под ней- полевичок, и его небольшая обвязка. На плате драйвера присутствует маркировка YYTD84-05
Плата светодиодов приклеена к алюминиевому основанию на термоклей. Дополнительный прижим осуществляется через сами площадки диодов отражателем, для этого сделаны прокладки из белого пластика. Отражатель к основанию притягивается 2мя винтами. Глазастые уже поняли, что китайцы лукавят, называя эту фару XM-L-T6. В соответствии с этой спецификацией это уже XM-L2, которые являются следующей ступенькой эволюции серии XM. Об этом говорит наличие двух проводов внутри сборки и точечная перфорация подложки. Диоды эти более эффективны, чем предыдущее поколение, но вот какой BIN- не понятно.
Впаяемся в провод питания, измерим ток на максимальном режиме. Напряжение при этом на аккумуляторе составляет 8.1 В, получаем около 12 Вт. Скажем, 1 Вт осядет на преобразователе, значит в свет уходит 10-11 Вт. Отсюда сразу следует то, что диоды работают не на полной мощности. Но это и очень здорово. Кривая эффективности светодиода такова, что с ростом протекающего через него тока, его светимость увеличивается, но не так сильно как хотелось бы. Но при этом значительно растёт нагрев и, как следствие, его КПД снижается. Так что, с точки зрения простоты конструкции и здравого смысла, лучше поставить серию диодов и запитать их на половину мощности, чем их меньшее количество жарить на полную и пытаться как-то их охлаждать.
Для полноты картины, на среднем режиме ток составляет 0.3 А. Для старой фары, ссылка на которую будет позднее, эти величины составляют 1.3, 0.8 и 0.4 А
Батареи заряжены, можно начинать боевое сравнение.
Сравнивать будем фарами, с которыми мы с женой катаемся по ночам T6 XML-T6 3-Mode «1200-Lumen». Зарядка и аккумулятор используются от них же.
От велосипеда и штатива до стены здания примерно 40 метров. Фотоаппарат был в ручном режиме и на одних и тех же настройках на протяжении всех кадров.
1)T6 XML-T6, режим максимальный.
2)T6 XML-T6, режим средний.
3)T6 XML-T6, режим слабый. На всех режимах заметная ярка середина, и незначительная боковая засветка. Блин, я раньше думал что это отличная боковая засветка. Но дальше вы поймёте, как я ошибался.
4) 5 x Cree XM-L T6 3000lm, режим максимальный. Вот это блин шикарная боковая засветка!!!111. Я был в шоке, когда включил её в первый раз. Пучок широкий, заливающий, настоящий flood light!
5) 5 x Cree XM-L T6 3000lm, режим средний. Следующий режим снимать бесполезно, это очень раздражающий строб. Отличный режим для движения днём, автолюбители его издалека палят.
Примерно вот так выглядит дорожка с точки зрения велосипедиста.
Фотографии в антураже.
Пора подводить итоги. Фара очень понравилась. Понравилась настолько сильно, прямо как когда я впервый раз пересел с фонаря на 100500 светодиодах на один с 3 ваттным светодиодом. Комфортно более чем. Единственное что, эта штука будет слепить встречных пешеходов и автолюбителей, так что её следует наклонять пониже, и при необходимости сразу выключать. Привыкайте, что водители будут дальним подмаргивать.
Из откровенных минусов то, что нет в комплекте зарядного устройства и аккумуляторов. Тем, кто покупает в качестве апгрейда- отлично, не нужно платить за то что уже есть. А тем, кто покупает с нуля, я бы посоветовал купить всё в сборе.
С почином меня, первый пост -))
Сравнение светодиодов CREE XM-L T6 и CREE XM-L U2
Купить фонари на диодах XM-L T6, U2 и диодах XM-L2 T6, U2, U3, можно в нашем магазине по этой ссылке
Благодаря универсальным свойствам, сверъхяркие светодиоды получили широкую популярность во многих отраслях. Они используются при подсветке рекламных конструкций, зданий, дорожных указателей и знаков, отдельных частей интерьера, при тюнинге автомобилей и многом другом.

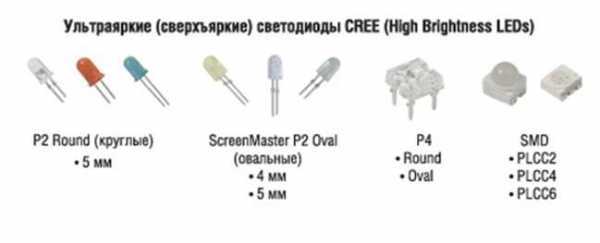

Светодиоды CREEСверъхяркие светодиоды, разработанные на основе карбида кремния и нитрида галия, имеют длительный срок службы, низкое энергопотребление и не содержат в своем составе вредных веществ. Такие светодиоды чаще всего используются для подсветки автомагистралей, пешеходных и подземных переходов. Так же их используют в прожекторах, светильниках, уличных фонарях и ручных фонариках.
Cветодиод CREE XM-LПредставитель мощных (10 Вт) светодиодов для фонарей и стационарного освещения. При токе в 3 А, способны отдавать до 900 Лм светового потока. Максимальный световой поток для XM-L находится в пределах 618 — 1008 Лм (в зависимости от бина яркости). Яркостные бины это модификации светодиода, отличающиеся в основном яркостью, иногда оттенком при сравнении. У светодиодов XM-L бины бывают (в порядке возрастания яркости): S6, T2, T3, T4, T5, T6, U2, U3.
Характеристики светодиода CREE XM-L T6:Габаритные размеры: 20 х 5 ммРабочее напряжение: 2.9 — 3.5 ВРабочий ток: 700 — 3000 мАПотребляемая мощность: 3 — 10 ВтСветовой поток: 280 — 1200 ЛюменУгол светового потока: 120 градусовЦветовая температура: 5000 — 8300 К
Характеристики светодиода CREE XM-L U2:Габаритные размеры: 20 х 5 ммРабочее напряжение: 2.9 — 3.5 ВРабочий ток: 700 — 3000 мАПотребляемая мощность: 3 — 10 ВтСветовой поток: 300 — 1400 ЛюменУгол светового потока: 125 градусовЦветовая температура: 5000 — 8300 К
Вывод
Из сравнения характеристик этих двух светодиодов мы видим, что светодиод CREE XM-L U2 при тех же габаритных размерах, одинаковом рабочем напряжении и потребляемой мощности, обеспечивает несколько больший световой поток, чем светодиод CREE XM-L T6, при этом же диод Cree T6 является на данный момент самый оптимальным вариантом по соотношению цены и светоотдаче. Фонари на диоде Cree XML T6 являются самыми популярными в недорогих фонарях. В настоящее время в более новых моделях брендовых фонарей уже используются XML2 U2, XM-L2 U3 и даже новейший диод HI V2.
Следующая статья: Сравнение новейших светодиодов CREE XHP50 и XHP70
Самые популярные модели фонарей на нашем сайте, выбери и нажми на картинку:
Как отличить оригинальный от подделки
На сверхярких светодиодах в основном собирают дорогие многофункциональные фонари, например Ultrafire. У некоторых фонарей, например на Aliexpress, китайцы указывают такую высокую яркость, как будто используют инопланетные технологии. Чтобы установить истинную яркость, необходимо по марке светодиода узнать его номинальный световой поток. Кроме фонарей на оригинальных, китайцы продают большое количество фонариков на поддельных элементах. Поддельный по внешнему виду может напоминать оригинальный, но точного сходства нет. Соответственно, его качество ниже, и срок службы будет гораздо меньше, потому что они могут преждевременно выходить из строя из-за невысокого качества.

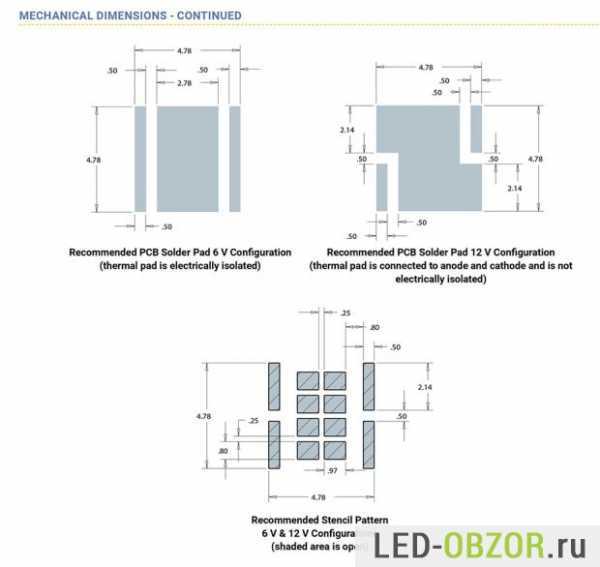

Один из самых простых способов определить, что китаец обманывает, это посмотреть спецификации (datasheet) на оригинальный и сравнить размеры. Как правило, поддельный больше по размерам, чтобы обеспечивать необходимый световой поток. По сравнению с оригиналом у него меньше количество Люмен на Ватт. Купив такой фонарь, не стоит расстраиваться, вы просто получили товар, который соответствует потраченной сумме.
Характеристики светоотдачи при тепловом переходе кристалла до 25 градусов

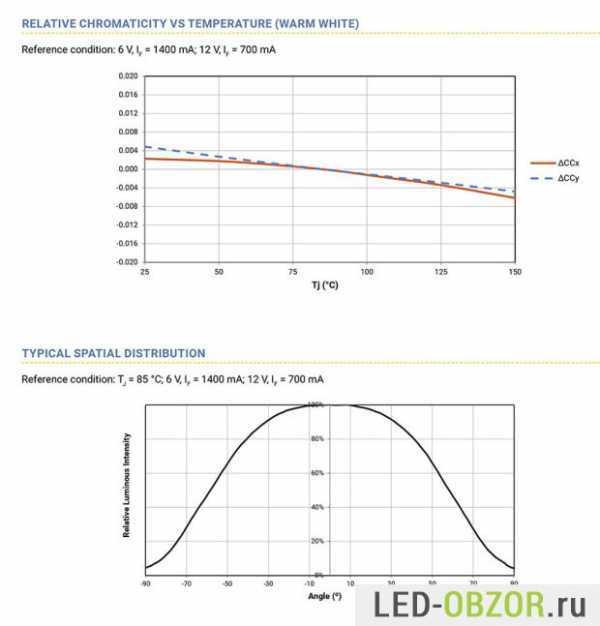

На световой поток ламп XML существенно влияет температура окружающей среды. Это видно на графике, расположенном на сайте производителя. При колебаниях от 25 до 75 градусов яркость лампочек с бином Т6 постепенно снижается на 10 %. Но необходимо учесть, что это верно лишь при токе 0,7 А.
На практике вольт-амперная характеристика напрямую зависит от температуры. Если она снижается на 1 градус, вольтаж уменьшается на 3мВ одновременно со снижением яркости на 0.22%. Зависимость можно рассчитать, если учесть тепловое сопротивление кристалла и подложки Rк=2.5К/Вт и мощность, выделяемую в виде света.
Многие технические и оптические показатели зависят от нагрева светодтиода. Если осветительный прибор установлен на улице, он нагреется до определенной температура, которая во время работы повышаться не будет. Если использовать осветительный прибор со светодиодными лампочками XML дома, потребуется дополнительное охлаждение, предотвращающее перегрев.
Цветовые бины группы T6 и наборы поставки
Бин светодиода – это неделимая область на диаграмме цветности МКО-1931. Необходимость введения понятия «бин» возникла из-за того, что с помощью цветовой температуры (Тцв) невозможно выполнить точную градацию источников света. Необходимость в более дискретном подходе при делении белых светодиодов, привела к появлению нового стандарта цветности ANSI С78.377А. Стандарт предусматривает 8 бинов Тцв с указанием допустимых отклонений во всем пространстве белого света на диаграмме цветности МКО-1931.
Разница цвета в приделе областей бинов ANSI С78.377А легко заметна, поэтому крупные производители светоизлучающих диодов дополнительно разделяют каждую область на несколько частей.
Компания Cree имеет свой вариант стандартизации цветности, основанный на стандарте ANSI С78.377А. Заказ светодиодов у компании Cree только с определенным бином не возможен, связано это с малым размером бинов и технологическими трудностями при массовом производстве. Разработчик поставляет светодиоды XM-L в наборах, каждый из которых включает в себя несколько бинов. Узнать включенные в набор бины можно по двум символам в конце кода комплекта.
Для LED XM-L T6 существует 6 наборов поставки: 50, 51, 53, E1, E2 и E3. Комплект E3 дополнительно указывает на нейтральный тон свечения светодиодов, остальные указывают на холодные оттенки.
Например, комплект поставки E1 может содержать 4 бина. Другими словами, если в коде набора указан комплект Е1, то тональность включенных в него светодиодов будет соответствовать только 4 бинам (1A, 1B, 1C, 1D).
Светодиоды серии CREE XM-L, так же многие именуют их XML, стали самыми мощными сверхяркими led диодами. При своих компактных размерах 5 на 5 мм. их световой поток нейтрально белого света в номинале составляет 260 Люмен, а предельно допустимый до 1040 Люмен. При максимальной мощности потребление составляет 10 Вт, но при этом получается низкая общая эффективность, которая равна 100 Люмен на Ватт.
В пределах серии светодиоды имеют одинаковые размеры и взаимозаменяемые. Это будет необходимо в том случае, если текущая яркость вашего фонарика вас не устраивает или велофара светит плохо. Китайские производители внедрили led диоды КРИИ XML в производство светодиодных ламп. На их основе изготавливаются led лампы для противотуманных фар, для ближнего дальнего света автомобиля. Особую популярность получил светодиод на основе которого производят огромное количество фонариков.
Тренд 2015 года, китайцы пробуют вводить вас в заблуждение при оценке яркости источника света ненавязчиво заменяя Люмены на Люксы и при этом они подтверждают эти данные показаниями прибора. Особенно это актуально для тех, кто полноценно не разбирается светотехнике, да написания по английский похожи Lm и Lux.
- 1. Таблица отличий Cree XM-L и XM-L2 (XML и XML2)
- 2. Основные характеристики
Characteristics of CREE XM-L T6 LED
One of the leaders of the global LED market is the company CREE. Its LEDs many times more popular as compared to other products. Who is not good at foreign languages, nothing will be able to find it, but the structure of the official site quite confusing.
A Poland Internet stores information about the specifications practically does not occur, and that to find the characteristics of CREE LEDs have to try not weak. To find the specifications CREE XM-L T6, sometimes referred to simply as XML T6, had to be revised several rather large document with datasheet parameters.
Such situations are a variety of shops, including the Chinese. Referring to the eminent manufacturer, they promise a huge amount of lumens luminous flux and the same unreasonably lift up the price of these bulbs.
In the best case, you will sell the original Cree bulb at an inflated price.In the worst case, due to the influx of low-quality diode lamps from China, you would sell the lamp to poor quality of unknown origin at the price of the original CREE T6. To distinguish similar to the original, you have to look for technical specifications to find out all by yourself or consult an independent expert. In this online store will receive super-profits, as the price of a copy of the original may not be 5-10 times.
Specifications CREE XM-L T6
| Parameter | Cree XM-L T6 |
| Nominal luminous flux Lumen | 280 |
| Power | 2W |
| Operating temperature, degrees | +150 |
| Rated current, mA | 700 |
| The supply voltage at a current of 700 mA | 2.9 volts |
| The length and width in mm | 5 x 5 |
| Viewing angle, degrees | 125 |
| Colour Rendering Index | from 80 to 90 Ra |
Cree options have always been the best characteristics: super-bright, long-lasting and expensive. Consider options T6 LED neutral white light, which has the average characteristics between warm and cold. It belongs to a series of chapel CREE Xlamp.
Other modes are shown in the table only for reference, such as 1000, 1500, 2000 milliamperes. That is, they are calculated theoretically, but in practice they are not applied, and performance in these modes can not be guaranteed.
Also, in any case, pay attention to the lamp heat, higher power, the better it should be cooler. Otherwise it easily melts or burns.
Results
XML T6 turned out really good in the parameters. High output of 120 lumens per watt will not be worth the money spent. Simply buy a conventional lamp with a return of 100 lumens per watt, but the light bulb will be on 1 or 2 diode longer, but it will cost 5 times cheaper.
Основные выводы
Светодиоды XML с бинами Т6 и U2 считаются шедеврами этого производителя. На основе Т6 производится 95% фонарей различного назначения. Сравнение этих изделий позволяет сделать вывод, что светодиоды Т6 самые популярные благодаря оптимальному соотношению стоимости и качества и отличным показателям эффективности, выраженной в люменах на ватт. Основное преимущество бина U2 – он более яркий. По параметрам XML Т6 и U2 резко отличаются от аналогичных изделий других производителей.
Различия между светодиодами Т6 и U2 учитываются при выборе источника света для конкретного прибора освещения. При поиске ответа на вопролс, какой чип выбрать, учитываются характеристики вторичной оптики и место установки. Если габариты, мощность и напряжение одинаковые, поток света больше у изделия с бином U2. XML Т6 – лучший вариант для всех видов фонарей по светоотдаче и стоимости.
У подделок:
- кристалл меньше по размерам;
- чип перегревается, поэтому быстро деградирует;
- яркость (лм/Вт) гораздо ниже;
- срок службы не превышает 15 тыс. часов.
Визуально подделка определяется по размерам кристалла. Второй признак – токопроводящие дорожки расположены на поверхности. Третий признак – отсутствие выемок на линзе.
Хитроумные китайские продавцы особенно любят ставить на свою продукцию маркировку CREE, наличие такой надписи многократно поднимает уровень продаж. Ведь большинство покупателе не сможет отличит настоящий Cree от поддельного, даже просто не сможет сравнить световой поток, свет ярко – уже хорошо. Но если бы не было надписи КРИИ, то большая вероятность, что бы вы купили что-то другое, которое оправдает оказанное доверие.
