Cree q5 хаpaктеристики и сравнение с другими диодами

Сравнение и характеристики светодиодов CREE XHP70 и XHP50

По техническим характеристикам и возможностям светодиоды Cree XHP50 и XHP70 существенно превосходят не только традиционные лампы накаливания, но и более ранние серии бренда Cree.

На выдающиеся характеристики указывает и серия XHP, что расшифровывается как «eXtremely High Power», «особо высокой мощности».

Перечислим лишь основные преимущества светодиодов XHP 50 и XHP 70:

Компактные размеры (основания 5х5 и 7х7 мм): совместимость с осветительными решениями на базе LED предшествующих серий.
Низкий уровень напряжения (реализовано питание на 6 и 12 В).
Длительный срок эксплуатации вне зависимости от числа активаций диода.
Высокая устойчивость к агрессивным воздействиям внешней среды, в том числе перепадам температур и вибрациям.
Высокий уровень светоотдачи, высокий угол обзора (120°).
В отличие от ламп накаливания, не нуждаются в разогреве и с момента активации выдают максимальный световой поток.
Фантастически высокий световой поток.
Использование революционной технологии SC5, позволяющей получать более компактные, эффективные и экономичные осветительные решения на базе принципиально новой платформы.

Отдельно стоит отметить экономическую привлекательность систем освещения на базе диодов модельного ряда XHP.

Использование инновационной платформы SC5 дает возможность экономить, в том числе и на этапе проектирования, за счет снижения себестоимости сопутствующих компонентов (печатной платы, вторичной оптики, радиатора).

При грамотном подходе экономия может составить до 40% по сравнению с системами на базе диодов предыдущей серии.

Описание светодиодов Cree XHP50 и XHP70

В изделии реализована принципиально новая система теплоотвода, что значительно увеличивает переносимость высоких температур и дает возможность дополнительно сэкономить на радиаторе.

В компактном корпусе 5 на 5 мм размещается 4 кристалла 1,5х1,5, что дает мощный световой поток без увеличения рабочей площади.

Самый мощный диод из линейки светодиодов Cree XHP. Потребляет до 32 Вт мощности, выдавая при этом совершенно фантастический световой поток в 4022 Люмена.

Важно

Ширина и длина основания хоть и немного превосходят показатели XHP50, но размеры кристаллов и всего изделия остаются достаточно компактными.

Если вам нужен как можно более мощный прожектор, светильник или фонарь, LED Cree XHP70 станет наилучшим выбором.

Заключение: Сравнивая LED линейки XHP, можно увидеть, что флагманская модель Cree XHP70 выдает нереально высокий световой поток даже по сравнению с младшим собратом по линейке, диодом XHP50.

4022 Лм при потребляемой мощности до 32 Вт — это вдвое выше, чем у недавнего фаворита потребительских симпатий на платформе SC3, диода Mk-R.

Стоит обратить внимание и на переносимость высоких температур, что особенно актуально при высоких мощностях, до 32 Вт. На данный момент рассмотренные нами модели представляют собой самые перспективные LED бренда Cree, дающие до 40% экономии при грамотном проектировании светодиодных систем освещения за счет уменьшения общего числа кристаллов и снижения себестоимости сопутствующих компонентов. При этом сохраняется совместимость с изделиями предыдущих серий, в том числе по размерам основания (5х5 и 7х7 мм у XHP50 и XHP70 соответственно)

При этом сохраняется совместимость с изделиями предыдущих серий, в том числе по размерам основания (5х5 и 7х7 мм у XHP50 и XHP70 соответственно)

На данный момент рассмотренные нами модели представляют собой самые перспективные LED бренда Cree, дающие до 40% экономии при грамотном проектировании светодиодных систем освещения за счет уменьшения общего числа кристаллов и снижения себестоимости сопутствующих компонентов. При этом сохраняется совместимость с изделиями предыдущих серий, в том числе по размерам основания (5х5 и 7х7 мм у XHP50 и XHP70 соответственно).

Характеристики:	Cree XHP50	Cree XHP70
Размеры габаритные, мм	5х5	7х7
Максимальный прямой ток, мА при 6 В	3000	4800
Максимальный прямой ток, мА при 12 В	1500	2400
Максимальный световой поток, лм / Вт	2546 / 19 Вт	4022 / 32 Вт
Максимальная рассеиваемая мощность, Вт	20	30
Максимальная температура перехода, °С	150	150
Ширина обзора, градусов	120	120

Ниже представлены фонари с данными светодиодами:

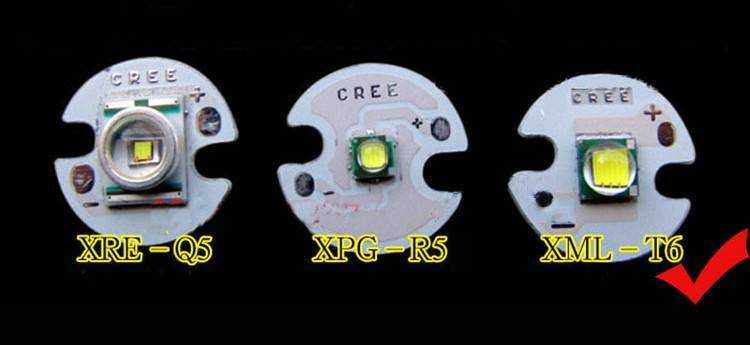

Где применяются светодиоды xm l t6

Светодиоды xml t6 имеют
широкую область применения, но наибольшее распространение они получили в
производстве:

Фонарей повышенной
мощности с АКБ.
Оптики на всех
видах транспортных средств.
Ярких
аварийно-оповестительных световых устройств для пожарных машин, скорой помощи,
спецтехники.
Габаритных
огней, фар дальнего и ближнего света на авто.
Всевозможных
внутренних и наружных основных, дополнительных и декоративных систем освещения.

Одним из ярких примеров
широкого использования лед-кристаллов xml t6от компании Cree является
ручной фонарь с
алюминиевым корпусом Ultra
Fire. Среди его явных преимуществ выделяются – долговечность светового
элемента (до 100 тыс. часов), возможность настройки фокуса потока, питание от
АКБ, пять режимов эксплуатации.

Оригинал или подделка?

Естественно, что при такой популярности Cree-светодиодов появилось много фальсификата – многие, в основном китайские, фирмочки пытаются заработать на раскрученном бренде. Впервые информация о подобных подделках появилась в 2013 году, тогда это были лишь единичные случаи.

Сейчас, конечно, на рынке электротехники их стало несколько больше. Дело в том, что на глаз при приобретении фальшивку отличить от оригинального светодиода практически невозможно. Среди отличий характеристик подделки выделяются пониженные показатели светоотдачи, более быстрая деградация элемента, т. к. по сути он был просто «разогнан» до параметров Cree-светодиода, а также в 4-5 раз меньший срок службы.

Заинтересованность крупных компаний в снижении расходов на электроэнергию заставляет их задуматься о перераспределении бюджета на осветительные приборы. Светодиоды CREE могут стать хорошим подспорьем для повсеместного внедрения экономичных и долговечных источников освещения.

Виды лент на основе светодиодов

Приборы в виде длинной платы делятся на группы с учётом типа источника освещения. Разновидности таких светодиодов:

DIP;
SMD.

Последний из них применяется чаще благодаря яркости освещения, компактности. Светодиоды SMD представлены типами:

3528;
5050;
2835;
5630.

Перечисленные варианты самые распространённые. Источники света имеют разные размеры, которые зашифрованы в обозначении (длины сторон прямоугольников/квадратов, например, 35 и 38 мм). Световой поток определяет яркость свечения. Гибкие платы содержат светодиоды разного количества: 30, 60, 120. Чем их больше, тем светлее на обслуживаемом участке. От количества светодиодов зависит, будет ли освещение равномерным по всей длине полосы. Если на монтажной плате мало источников света, расстояние между ними больше.

Другие виды осветительных устройств отличаются уровнем защиты от внешних факторов:

Герметичные. Устанавливаются внутри объекта и на улице, где монтажная плата будет подвергаться воздействию осадков, перепадов температур. Такие приборы покрываются прозрачным герметиком. Верхний слой материала не проводит ток (степень защиты – IP65).
Открытые. Не предусмотрен защитный слой, поэтому полосы этого вида устанавливаются только в помещении (степень защиты IP23).

Применяются и модели других исполнений: IP33 (выдерживает кратковременное воздействие капель воды), IP67 (обеспечивает защиту от влаги при постоянном контакте с ней и от пыли). Светодиодные ленты делятся на группы с учётом способа крепления:

на клеевой основе – это упрощает монтаж, не нужно применять крепёж;
стандартный вариант – фиксируется на профиле посредством креплений.

Для длительной эксплуатации, а также в случаях, когда планируется использовать монтажную плату вместо основного источника света, рекомендуется закрепить её более надёжно. Есть ещё виды: монохромные и многоцветные полосы. Первый из приборов светит белым. Второй создаёт свечение разных оттенков. Если выбираются светодиодные ленты RGB (разноцветные), в комплект может входить контроллер и пульт управления.

Зарядное устройство для аккумуляторных батарей 6В — схема

Для уменьшения степени нагрева в ЗУ применены два резистора по 15 Ом мощностью 2 Вт, включенных параллельно.

В этом устройстве применены импортные оксидные конденсаторы Реле берите с напряжением срабатывания 12 В. Диоды 1N4007 (VD1 — VD5) заменимы любыми, выдерживающими ток, минимум вдвое больший зарядного. Вместо микросхемы КР142ЕН12А можно использовать LM317. Ее надобно разместить на теплоотводе, площадь которого зависит от зарядного тока.

Сетевой трансформатор должен обеспечивать на вторичной обмотке переменное напряжение 15-18 В при токе нагрузки от 0,5 А. Все детали, за исключением сетевого трансформатора, микросхемы и светодиодов, смонтированы на печатной плате из одностороннего фольгированного стеклотекстолита размерами 55×60 мм.

Всю начинку зарядного разместил в пластиковом корпусе подходящих размеров, на переднюю панель вывел светодиоды, кнопку питания, предохранитель и клеммы подключения АКБ 6 вольт. Сборка и испытание — Николай К.

Светодиодный аккумуляторный фонарь — схема, ремонт, как сделать

В качестве образца возьмём аккумуляторный фонарик фирмы «ДиК», «Люкс» или «Космос» (см. на фото). Этот карманный фонарик, малогабаритный, удобный в руке и с достаточно большим рефлектором — 55,8 мм в диаметре, а светодиодная матрица состоит из 5 белых светодиодов, что обеспечивает хорошее свечение и большое световое пятно.

Кроме того форма этого фонарика очень многим знакома, ещё с детства, одним словом — бренд. Зарядное устройство находится внутри корпуса, стоит только снять сзади крышку и воткнуть фонарик в розетку. Но, ни что не стоит на месте и эта конструкция фонарика тоже претерпела изменений, особенно его внутренняя начинка. Последняя модель на данный момент — ДИК АН 0-005 (или ДиК-5 ЕВРО).

Конечно, при таких характеристиках фонарик не мог долго светить, его максимум хватало на 1 час, особенно не отличались длительностью свечения первые модели.

Ну во-первых — это светодиодная матрица из 5 светодиодов, в отличие от 3-х, или лампочки накаливания, что даёт значительно больше света при меньшем токе потребления, а второе — в фонарике стоит всего лишь 1 пальчиковый современный Ni-MH аккумулятор на 1,2 — 1,5В, ёмкостью от 1000 до 2700 мА/ч.

Некоторые спросят, а как же пальчиковый аккумулятор на 1,2В может «зажечь» светодиоды, ведь чтобы они ярко светили надо примерно 3,5 В? По этой причине в более ранних моделях ставили последовательно 3 аккумулятора и получали 3,6 В.

Но, тут уже не знаю кто первый придумал, китайцы или кто-то другой, сделать преобразователь (умножитель) напряжения с 1,2 В до 3,5 В. Схема простая, в китайских фонариках это всего лишь 2 детали — резистор и радиодеталь похожая на транзистор с маркировкой — 8122 или 8116, или SS510, или SK5B. Поискал в интернете и вроди бы SS510 — это диод Шоттки.

Схема не нова, она давно уже существует, я её только использовал в этом фонарике. Правда, вместо 2 радиодеталей, как у китайцев, у меня получилось 3, зато дармовые.

Электрическая схема, как видите, элементарная, самая сложная вещь — это намотать ВЧ-трансформатор на ферритовом кольце. Кольцо можно использовать со старого импульсного блока питания, от компьютера, или от энергосберегающей нерабочей лампочки (см. фото).

Внешний диаметр ферритового кольца 10-15 мм, толщина примерно 3-4 мм. Надо намотать 2 обмотки по 30 витков проводом 0,2-0,3 мм, т. е. мотаем сначала 30 витков, затем делаем отвод от середины и ещё 30. Если ферритовое кольцо берёте с платы люминесцентной лампочки — лучше использовать 2 штуки, сложить их вместе. На одном кольце тоже схема будет работать, но свечение будет слабее.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Замена светодиода в фонарике: как своими руками поменять диод в обычном и налобном фонаре В большинстве случаев им служит полевой транзистор, допускающий длительную работу с большим током в цепи стока, например FDS9435A производства Fairchild или других аналогичных, которые можно выбрать по параметрам из таблицы характеристик FDS9435A. Спрашивайте, я на связи!

Какие светодиоды используют в мощных фонариках?

Под мощными фонарями подразумеваются современные фонари различных типов начиная от тех, что размером с палец, заканчивая огромными поисковыми фонарями.

В такой продукции в 2017 году актуальна марка Cree. Это название американской компании. Её продукция считается одной из наиболее передовых в области светодиодной техники. Альтернативой являются LED от производителя Luminus.

Такие вещи значительно превосходят светодиоды с китайских фонариков.

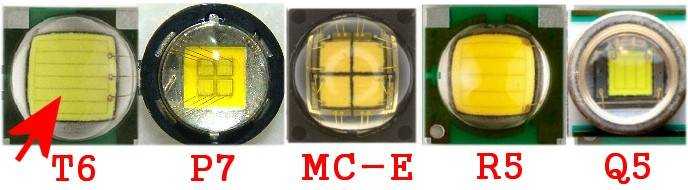

Какие светодиоды Cree в фонариках устанавливаются наиболее часто?

Модели носят название состоящие из трёх четырёх символов, разделённых дефисом. Так диоды Cree XR-E, XR-G, XM-L, XP-E. Модели XP-E2, G2 чаще всего используются для небольших фонариков, а XM-L и L2 – очень универсальные.

Их используют, начиная от т.н. EDC фонарей (для повседневного ношения) – это маленькие фонари размером меньше ладони, до серьёзных поисковых фонарей большого размера.

Давайте рассмотрим характеристики мощных светодиодов для фонариков.

Название	Cree XM-L T6	Cree XM-L2	Cree XP-G2	Cree XR-E
Фото
U, В	2,9	2,85	2,8	3,3
I, мА	700	700	350	350
P, Вт	2	2	1	1
Рабочая температура, °C	Ремонт фонариков

К сожалению цена таких фонариков довольно большая, как и самих диодов. И не всегда есть возможность приобрести новый фонарь, в случае поломки. Давайте разберемся как поменять светодиод в фонарике.

Для ремонта фонарика необходим минимальный набор инструментов:

Чтобы добраться до источника света нужно отвинтить головную часть фонаря, она обычно закреплена на резьбовом соединении.

В режиме проверки диодов или измерения сопротивления проверьте исправность светодиода. Для этого прикоснитесь щупами черным и красным к выводам светодиода, сначала в одном положении, а затем поменяйте местами красный и черный.

Если диод исправен – то в одном из положений будет низкое сопротивление, а в другом – высокое. Таким образом вы определяете, что диод исправен и проводит ток только в одном направлении. Во время проверки диод может излучать слабый свет.

В противном случае в обеих положениях будет короткое замыкание или высокое сопротивление (обрыв). Тогда нужна замена диода в фонаре.

Теперь нужно выпаять светодиод из фонаря и, соблюдая полярность, впаять новый. Будьте внимательны при выборе светодиода, учтите его потребление тока и напряжение, на которое тот рассчитан.

Если вы будете пренебрегать этими параметрами – в лучшем случае фонарик будет быстро садиться, в худшем – драйвер выйдет из строя.

Почему не стоит использовать поддельные светодиоды. Чем чипы CREE лучше других

Писать об этом можно долго и много. Для простых обывателей достаточно будет посмотреть на отличия и самим сделать вывод в пользу настоящих диодов.

Типы, виды	Срок службы,ч	Снижение яркости на 1000 часов	Светоотдача, лм/Вт	Цена
Истинные CREE	50000	3%	100
Epistar, Bridgelux	30000	4,8%	70	1/2 от стоимости CREE
Поддельные CREE	22000	7%	60	1/3 от стоимости CREE
	15000	9%	55	1/4 от стоимости CREE

Ну и конечно, захотелось посмотреть на официальную страницу самого известного поддельщика http://www.latticebright.com. Беглого взгляда достаточно, чтобы понять — практически вся линейка CREE представлена для заказа. Разница только в маркировке. Какой-либо более конкретной информации по чипам — мало. Только самое основное. Естественно покопавшись в интернете можно найти datasheet для любого диода. Но мне лень. Смысла не вижу. Достаточно только вот этого:При 700 мА мы получим 260 люмен с учетом цветовой температуры. Холодная температура. За счет цветовой температуры они еще не много разогнали световой поток, пускай и визуально.

Плюсы и минусы светодиодов CREE

Основными достоинствами светодиодов являются их низкое энергопотребление и длительный срок службы — производитель гарантирует 100 000 часов работы, что составляет 50 жизненных циклов обычной лампы накаливания (или около 5 – для люминесцентной лампы).

Из минусов можно отметить высокую стоимость светодиодных светильников – при мощности 45 Вт их стоимость составляет от 2000 р без учета стоимости блока питания, при том, что аналогичные светильники на люминесцентных лампах стоят от 400 до 700 р. Хотя следует отметить, что по соотношению цена/качество светодиоды CREE не имеют аналогов.

Еще одним недостатком светодиодов является специфичный характер спектра их свечения, неприятный некоторым людям. Этот недостаток дополняется еще тем фактом, что они дают направленное излучение, то есть для получения привычной освещенности в помещении потребуется больше светильников, чем при использовании традиционных источников освещения.

Третий недостаток заключается в том, что для стабильной работы светодиодных светильников требуются источники питания и охлаждения, стоимость которых сопоставима со стоимостью самих светильников. Таким образом, срок окупаемости светодиодной техники составляет порядка нескольких лет.

Классификация

В общем случае светодиоды CREE можно разбить на две группы: мощные под названием XLamp и сверхъяркие – High-Brightness.

Светодиоды XLamp делятся на следующие подгруппы:

ML – мощность от 0.25 до 1.6 Вт. Предназначены, в основном, для дежурной подсветки небольших помещений;
MX – мощность от 2 до 4 Вт. Используются при подсветке жилых помещений;
XB – мощность 3-5 Вт. Сфера применения достаточно широка – от портативных фонарей до подсветки больших складских помещений;
XH – керамические LED мощностью от 0.6 до 1 Вт. Благодаря высокому показателю отношения световой поток/мощность (150-180 Лм/Вт) могут использоваться при освещении домов, офисов и т.д;
XHP35 – мощные (13 Вт) светодиоды. Предназначены для направленного излучения, например, при световой сигнализации на дорогах и подсветке парковок;
XM – мощность 10 Вт. Используются в портативных фонарях и фарах;
XP – самая обширная линейка. Мощность от 2 до 10 Вт. Производятся как белые, так и цветные. Ввиду многообразия моделей, могут использоваться практически в любом приложении;
XQ – миниатюрные LED мощностью от 1 до 3 Вт. Выпускаются как в белом, так и в цветном исполнении. Используются для ночной подсветки архитектурных сооружений, а также теплиц и крупногабаритного транспорта;
XR – белые и цветные диоды мощностью от 2 до 4 Вт. Предназначены для подсветки ночных зданий, транспорта, концертных площадок;
XT-E – led мощностью 5 Вт. Выпускаются в белом и синем исполнении. Сфера применения достаточно широка – от бытовых фонариков до подсветки складов и жилых помещений.

Ниже представлен модельный ряд наиболее распространенных светодиодов XLamp:

Сверхъяркие светодиоды High-Brightness делятся на следующие группы:

Р2 Oval 4-mm – цветные, представленные в красном, синем и зеленом исполнении. Предназначены для использования в различных RGB – устройствах, например, для подсветки мониторов и биллбордов;
P2 Oval 5-mm – цветные светодиоды, разработанные специально для использования в LED-модулях типа «бегущая строка» и различных информационных указателях на дорогах, в аэропортах и т.д. Представлены в красном, зеленом, синем и желтом (янтарном) цветах;
P2 Round 5-mm – здесь представлены как цветные, так и белые, предназначенные для работы в условиях повышенной влажности и при перепадах температуры, поэтому могут использоваться на открытом воздухе. Цветные светодиоды доступны в красном, синем, зеленом и желтом цветах. Белые светодиоды разделяются на два типа: cool white и warm white, то есть холодный и теплый оттенки;
SMD – цветные и белые светодиоды в корпусе для поверхностного монтажа. Имеют маркировку типа CLx. Цветные LED можно разделить на single-color, то есть имеющие одну пару анод-катод и светящиеся одним цветом, и full-color, которые имеют три пары анод-катод и представляют собой, по сути, три разноцветных (RGB) светодиода в одном корпусе. Белые светодиоды, аналогично выводным LED типа Р2 Round, имеют разновидности cool white и warm white;
P4 – белые и цветные светодиоды, предназначенные для создания направленного излучения, поэтому могут быть использованы при подсветке вывесок магазинов, сигнальных фонарей транспорта и др.

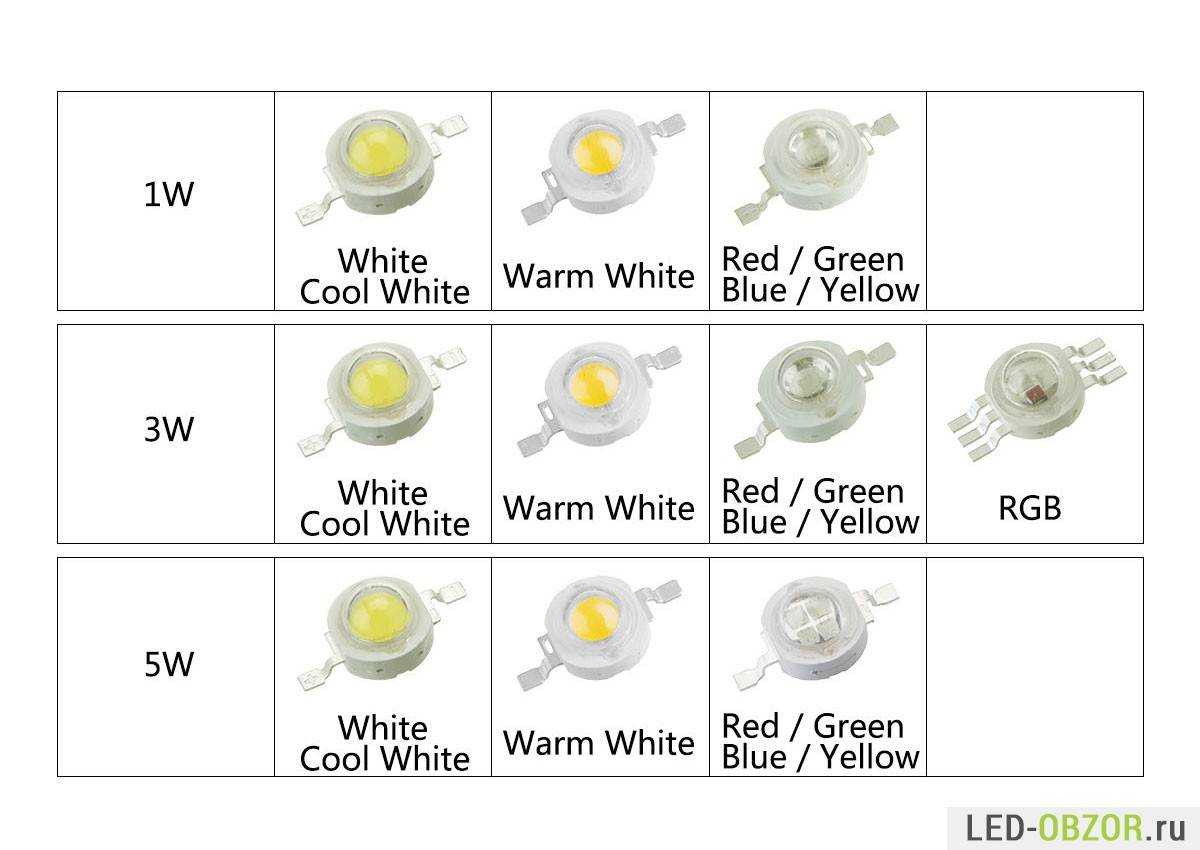

Внешний вид светодиодов High-Brightness показан на рисунке ниже:

Светодиод Cree XLamp XHP50

Производители фонарей и их комплектующих из года в год представляют публике новые модели, чем не перестают удивлять пользователей с самых разных уголков планеты.

Как правило, представленные новинки намного превосходят предыдущие экземпляры как в плане характеристик, так и в соотношении цена/качество.

Ведь с каждым годом технологический прогресс неустанно движется вперед, совершенствуются методы производства и, соответственно, улучшается качество выпускаемой продукции.

Обратите внимание

Не так давно, американская компания Cree Inc.порадовала пользователей выпуском светодиода Cree XLamp XHP50. Хоть данная модель на сегодняшний день уже и не является свежайшей новинкой, это не мешает ей удерживать лидирующие позиции на современном рынке светодиодов.

Данный светодиод работает на совершенно новой платформе CS5, которая является собственной разработкой компании Cree. Главными особенностями данной платформы являются:

Низкая себестоимость. Для производства диодов данной модели требуется минимум ресурсов и материалов, соответственно, цена на это устройство сравнительно небольшая. В частности, удалось сэкономить на материалах благодаря применению новой системы охлаждения, которая позволяет отказаться от массивных радиаторов.
Увеличенный срок службы. Светодиод XHP50, разработанный на платформе CS5, по заявлению производителя работает до 50 000 часов при температуре окружающей среды около 20°С, и примерно 35 000 часов при экстремальных температурах (до 105 °С). К тому же, использование новой платформы позволило уменьшить влияние температуры на плотность светового луча. Таким образом, исходящий луч не тускнеет, не моргает и не пропадает при длительной эксплуатации в экстремальных условиях.
Увеличена плотность светового потока. Также, новая платформа позволила максимально эффективно использовать подаваемый заряд, обеспечивая пользователя должным уровнем яркости. Таким образом, при мощности 19 Вт эффективность светового потока составляет 2546 лм.

Следует отметить, что при использовании данного светодиода в совершенно идентичных устройствах, было замечено, что прибор с диодом XHP50 проработал на порядок дольше, так как его температура была намного меньше, соответственно, диод изнашивался намного медленнее.

Также к особенности данной модели можно отнести тот факт, что в светодиоде CreeXHP50, при площади корпуса 5х5 мм присутствует целых 4 кристалла размерами 1,5х1,5 мм.

Это позволило получить безупречные характеристики светового потока без увеличения рабочей площади светодиода.

К тому же, благодаря применению соразмерных плат, светодиод XLamp XHP50 на платформе CS5 является взаимозаменяемым с моделями серии XM-L2, что позволяет без особого труда и при наличии должных навыков, заменять один светодиод другим.

Для того чтобы понять, насколько же представленный светодиод хорош, рекомендуем ознакомиться с его детальными характеристиками, которые представлены ниже:

Характеристика:	Ед. измерения:	Показатель:
Макс. световой поток	Лм	2546
Макс. эффективность	Лм/Вт	149
Макс. рабочая температура	°C	105
Длительность эксплуатации	Час	50 000
Угол свечения	Градус	120
Макс. ток (образец 6В)	mA	1500
Макс. ток (образец 12В)	mA	3000
Макс. обратное напряжение	В	-5

Благодаря таким характеристикам, светодиод CreeXHP50 обеспечивает увеличение светового потока ровно в два раза по сравнению со светодиодами предыдущего поколения, сохраняя надежность, присущую всем продуктам компании Cree. Также, как результат использования новой платформы, мы можем видеть, что себестоимость устройства находится на доступном для большинства потенциальных пользователей уровне, ввиду того что в новом диоде XHP50:

снижено на 75%;использование алюминия,
уменьшена на 90% печатная плата;
уменьшено на 80% использование материалов для создания линзы;

Светодиод Cree XHP50 представлен в современном корпусе и выпускается в двух конфигурациях: 6-и и 12-ти вольтовой. Также у данного диода существуют две модификации с размером 7х7 и 3,45х3,45 в вариантах HD (High Density) и HI (High Intensity). Это позволяет крупным производителям фонарей подбирать такой диод, который больше всего подойдёт под фонарь по габаритам и мощности.

Светодиод Cree XHP50 не является последней моделью на данной платформе, так как инженеры компании Cree постоянно совершенствуют конструкцию диодов, улучшая их показатели яркости и долговечности.

А ввиду того, что основная стратегия компании Cree направлена на оптимизацию изготавливаемой продукции, то мы наверняка в ближайшем будущем увидим ещё более эффективные светодиоды на этой же платформе.

Работа фонарика Ultrafire WF504B T6 во время моего небольшого похода.

Во время моего небольшого ночного путешествия, часть пути пролегала по достаточно крутому склону, требовала обеих рук и налобного фонарика. Но с другой стороны, я вполне доволен работой T6 Ultrafire 504B XML в качестве ручного фонаря. Я шёл впереди группы и мой Ultrafire светил на тропинку довольно далеко вперёд.

Часть дороги по склону была почти вертикальной с поручнями по бокам.

Большую часть своего пути я использовал Ultrafire WF504B XML в его среднем режиме работы. По моему мнению средний режим даёт достаточную яркость для освещения пути. К концу путешествия появился хороший туман, поглощавший значительное количества света. Поэтому с целью обеспечения максимальной яркости пришлось установить высокий режим работы.

Дымка и туман во время ночной прогулки.

Теоретически на среднем режиме работы заряда аккумулятора могло бы хватить на всё моё 2,5-часовое путешествие. Тем не менее из-за использования высокого режима работы мне пришлось заменить аккумулятор, так как мне не хотелось слишком сильно разряжать . Во время обратного пути солнце было уже высоко, так что к сожалению фонарик уже не потребовался.

Рассвет.

Восход солнца.

Основные выводы

Светодиод xml t6 от американского производителя Cree характеризуется прежде всего большой яркостью (до 300 лм) и долговечностью (до 100 тыс. часов). Поэтому он является самым востребованным в своем сегменте как у производителей светотехники с мировым именем, так и у рядовых потребителей. При стандартных условиях эксплуатации – силе тока в 700 мА и напряжении не выше 2,9 вольт лед-кристалл отличается следующим набором параметров:

Светимость 280 лм.
Цветопередача – 85 Ra.
Угол рассеивания – 125 градусов.

При этом основные светотехнические характеристики диода задаются принадлежностью его к конкретному цветовому спектру и обозначается «бином». Всего выпускается 15 групп и 6 наборов – с минимальной яркостью от S4 160 лм до U2 320 лм. Чтобы полупроводниковый лед-кристалл оптимально проявлял заявленные параметры, для его работы требуется драйвер с напряжением на входе 4,2 вольта и силой тока на выходе не больше 3 А. Xml t6 широко применяется в качестве светоисточника в фонарях, лампах, оптике, освещении, подсветке и спецприборах.
