Сборка схемы

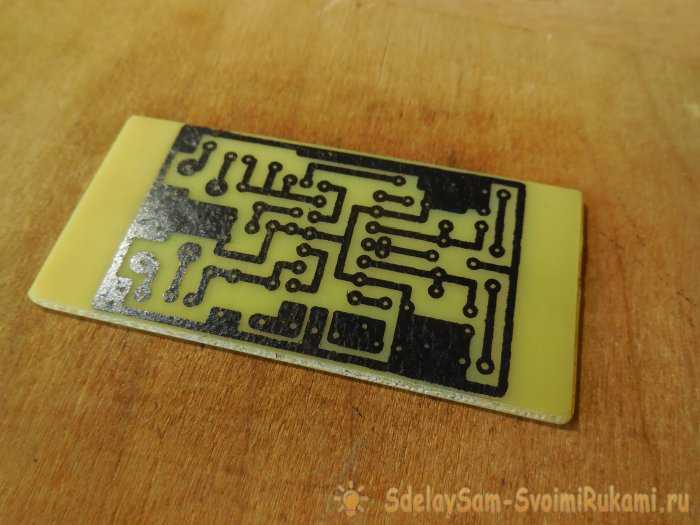

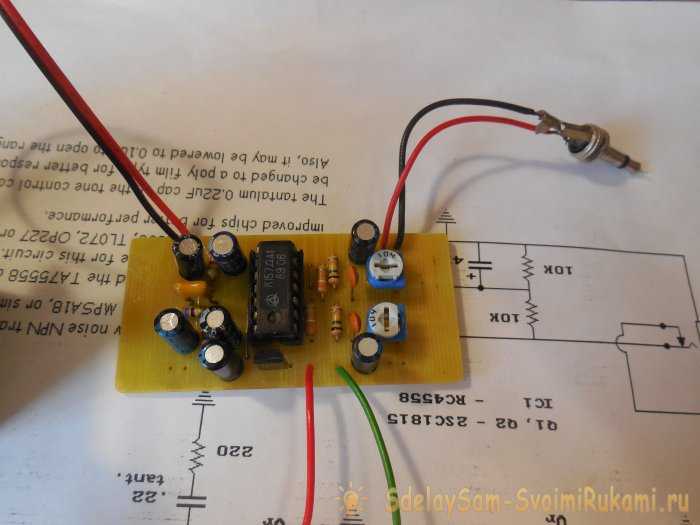

Плата индикатора изготавливается методом ЛУТ на кусочке текстолита размерами 30 х 50 мм. Микросхему на всякий случай стоит установить в панельку, тогда её можно будет в любой момент заменить. Плату после травления обязательно нужно залудить, тогда она будет красиво выглядеть со стороны дорожек, а сама медь не будет окисляться. В первую очередь запаиваются мелкие детали – резисторы, керамические конденсаторы, а уже затем электролитические конденсаторы, подстроечные резисторы, микросхема. В последнюю очередь припаиваются все соединительные провода. Плата содержит в себе сразу два канала и предполагает использование двух стрелочных головок – на правый и левый канал, однако можно использовать и одну стрелочную головку, тогда контакты входа и выхода для другого канала на плате можно просто оставить пустыми, как я и сделал. После установки на плату всех деталей обязательно нужно смыть весь оставшийся флюс, проверить соседние дорожки на замыкание. Для подключения платы к источнику сигнала удобнее всего использовать штекер jack 3,5. При этом, если длина проводов от платы будет большой (больше 15 см), следует использовать экранированный провод.
Схема индикатора звука и принцип её действия
Микросхема LM3915N фирмы National Semiconductors позволяет построить линейный светодиодный индикатор из 10 точек. Индикация может производится в режимах «точка» и «столбик».
Основу микросхемы LM3915N составляют десять компараторов, на инверсные входы которых через буферный ОУ подается входной сигнал, а прямые входы подключены к отводам резистивного делителя напряжения. Выходы компараторов являются генераторами втекающего тока, что позволяет подключать светодиоды без ограничительных резисторов.
Индикация может производиться или одним светодиодом (режим «точка”), или линейкой из светящихся светодиодов, высота которой пропорциональна уровню входного сигнала (режим «столбик”).
Входной сигнал Uвх подают на вывод 5, а напряжения, определяющие диапазон индицируемых уровней, — на выводы 4 (нижний уровень Uн) и 6 (верхний уровень Uв). Эти напряжения должны быть в пределах от 0 до уровня, на 1,5В меньше напряжения источника питания, подключаемого к выводу 3.
«Цена деления” индикатора, т. е. увеличение входного напряжения, вызывающее включение очередного светодиода, составляет 0,1 от разности Uв — Uн.
Пока напряжение на входе Uвх меньше, чем на входе Uн плюс «цена деления”, ни один светодиод не светится. Как только эти напряжения сравняются, включается светодиод HL1, подключенный к выходу 1.
В режиме «точка” при увеличении входного напряжения ток по выходу 1 прекращается и появляется ток выхода 2, при этом гашение первого светодиода и включение второго происходит одновременно, свечение как бы «перетекает” из одного светодиода в другой, и не возникает ситуации, когда оба светодиода погашены.
В режиме «столбик” включение очередного светодиода не вызывает гашения предыдущего.
Микросхема LM3915N содержит источник опорного напряжения с номинальным значением 1,25 В. Путем подключения двух внешних резисторов напряжение может быть установлено любой большей величины, не превышающей на 2В ниже напряжения питания, но не более 12 В. Подключение резисторов и расчет опорного напряжения осуществляется так же, как для микросхемы LM317 (КР142ЕН12):
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
| U1 | LED драйвер | LM3915 | 1 | Поиск в магазине Отрон | В блокнот | |
| VT1 | Биполярный транзистор | КТ315А | 1 | Поиск в магазине Отрон | В блокнот | |
| VT2-VT11 | Биполярный транзистор | КТ361Б | 10 | Любой PNP | Поиск в магазине Отрон | В блокнот |
| VD1, VD2 | Диод | КД522А | 2 | 1N4148, любой импульсный | Поиск в магазине Отрон | В блокнот |
| HL1-HL6 | Светодиод | DFL-3014BD-1 | 6 | синий | Поиск в магазине Отрон | В блокнот |
| HL7-HL62 | Светодиод | DFL-3014GD-1 | 56 | зеленый | Поиск в магазине Отрон | В блокнот |
| HL63-69 | Светодиод | DFL-3014YD-1 | 7 | желтый | Поиск в магазине Отрон | В блокнот |
| HL70-HL76 | Светодиод | DFL-3014RD-1 | 7 | красный | Поиск в магазине Отрон | В блокнот |
| С1-С3 | Конденсатор | 1 мкФ | 3 | Поиск в магазине Отрон | В блокнот | |
| R1 | Подстроечный резистор | 50 кОм | 1 | Поиск в магазине Отрон | В блокнот | |
| R2 | Резистор | 220 кОм | 1 | Поиск в магазине Отрон | В блокнот | |
| R3 | Резистор | 3 кОм | 1 | Поиск в магазине Отрон | В блокнот | |
| R4 | Резистор | 10 кОм | 1 | Поиск в магазине Отрон | В блокнот | |
| R5, R7 | Резистор | 100 кОм | 2 | Поиск в магазине Отрон | В блокнот | |
| R6 | Резистор | 2.2 МОм | 1 | Поиск в магазине Отрон | В блокнот | |
| R8 | Резистор | 1 кОм | 1 | 1Вт | Поиск в магазине Отрон | В блокнот |
| R9-R18 | Резистор | 10 кОм | 10 | Поиск в магазине Отрон | В блокнот | |
| R19-R38 | Резистор | 4.7 кОм | 20 | 4,7кОм-10кОм | Поиск в магазине Отрон | В блокнот |
| Добавить все |
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

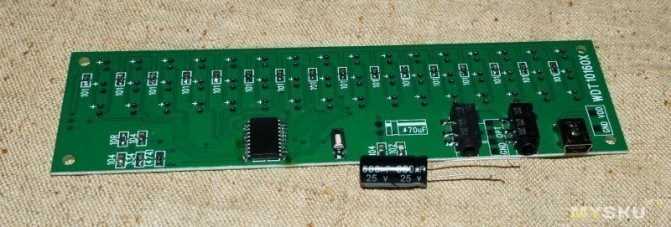

Светодиодный индикатор уровня звука как украшение радиолюбительской конструкции. Обзор двухканального индикатора, «готового к употреблению» / Своими руками (DIY) / iXBT Live Входной сигнал Uвх подают на вывод 5, а напряжения, определяющие диапазон индицируемых уровней, на выводы 4 нижний уровень Uн и 6 верхний уровень Uв. Спрашивайте, я на связи!
Схема индикатора звука и принцип её действия
Как видно из рисунка, принципиальная электрическая схема индикатора уровня звука состоит из двух конденсаторов, девяти резисторов и микросхемы, нагрузкой для которой служат десять светодиодов. Для удобства подключения питания и аудиосигнала её можно дополнить двумя разъёмами под пайку. Собрать такое простое устройство под силу любому, даже начинающему, радиолюбителю.
Типовое включение предусматривает питание от источника 12В, которое поступает на третий вывод LM3915. Оно же, через токоограничивающий резистор R2 и два фильтрующих конденсатора С1 и С2, идёт на светодиоды. Резисторы R1 и R8 служат для снижения яркости последних двух красных светодиодов и являются необязательными. 12В также приходит на перемычку, которая управляет режимом работы ИМС через вывод 9. В разомкнутом состоянии схема работает в режиме «точка», т.е. происходит свечение одного светодиода, соответствующего входному сигналу. Замыкание перемычки переводит схему в режим «столбик», когда уровень входного сигнала пропорционален высоте светящегося столбца.
Резистивный делитель, собранный на R3, R4 и R7 ограничивает уровень входного сигнала. Более точная настройка осуществляется многооборотным подстроечным резистором R4. Резистор R9 задает смещение для верхнего уровня (вывод 6), точное значение которого определяется сопротивлением R6. Нижний уровень (вывод 4) присоединяется к общему проводу. Резистор R5 (вывод 7,8) увеличивает величину опорного напряжения и влияет на яркость светодиодов. Именно R5 задаёт ток через светодиоды и рассчитывается по формуле:
R5=12,5/ILED, где ILED – ток одного светодиода, А.
Индикатор уровня звука работает следующим образом. В момент, когда входной сигнал преодолеет порог нижнего уровня плюс сопротивление на прямом входе первого компаратора, засветится первый светодиод (вывод 1). Дальнейшее нарастание звукового сигнала приведёт к поочерёдному срабатыванию компараторов, о чём даст знать соответствующий светодиод. Во избежание перегрева корпуса ИМС, не следует превышать ток LED более 20 мА. Все-таки это индикатор, а не новогодняя гирлянда.
Стрелочные индикаторы
Стрелочные индикаторы наиболее просты. Для их изготовления требуется минимум деталей и квалификации, особенно, если использовать «фирменный» измерительный прибор с красивой шкалой. Впрочем, в наше время изготовление самодельной шкалы трудности не представляет — ее можно напечатать на принтере и наклеить поверх старой.
В качестве основы проще всего использовать стрелочные индикаторы от магнитофонов старых типов или малогабаритные щитовые измерительные приборы магнитоэлектрической системы с током полного отклонения 0,25…1 мА. Приборы электромагнитной системы (например, автомобильные вольтметры) и миллиамперметры с током полного отклонения более 5 мА для наших целей непригодны.
Поскольку простые схемы стрелочных индикаторов не требуют питания, их можно подключить к выходам усилителя по схеме «mixed; mono», что позволяет несколько сократить число деталей (рис.1).
Рис. 1. Подключение стрелочного индикатора мощности усилителя по схеме mixed mono.
На рис. 2 приведена схема простейшего индикатора. При необходимости число каналов можно увеличить, добавив резисторы и диоды, как показано пунктиром.
При использовании индикатора совместно с усилителем магнитолы последовательно с резисторами R1,R2 нужно включить электролитические конденсаторы емкостью 47…100 мкФ («плюсом» к магнитоле).
Можно также использовать «mixed; mono» (см. рис.1), при этом конденсаторы не требуются, а цепочку R2VD2 можно исключить.
Рис. 2. Схема простейшего стрелочного индикатора мощности усилителя.
Сопротивление резистора, включенного последовательно с прибором зависит от тока полного отклонения. Примерное значение сопротивления можно найти по приведенной на рисунке формуле.
Точное значение следует скорректировать при настройке по необходимому отклонению стрелки при заданной мощности. Остальные детали можно использовать любых типов.
Сглаживающий электролитический конденсатор должен быть рассчитан на рабочее напряжение не ниже 25 вольт при измерении мощности до 15 Вт и не ниже 50 вольт — при большей мощности.
Запас по напряжению нужен потому, что конденсатор используется в цепи переменного тока. Подбирая его емкость в пределах 1…100 мкФ, можно регулировать время обратного хода стрелки на любой вкус.
Недостаток схемы — малый динамический диапазон, не превышающий 10 дБ. Для магнитолы этого хватит, но при работе с усилителем большой мощности стрелка будет отклоняться лишь на пиках сигнала. В этом случае лучше применить схему, показанную на рис.3.
Рис. 3. Схема стрелочного индикатора мощности усилителя с расширенным динамическим диапазоном.
Ее основное отличие — расширитель динамического диапазона на диоде VD1 и светодиоде HL1. Как только выпрямленное напряжение на конденсаторе C1 достигает значения 0,7 В, диод открывается и дальнейший рост напряжения замедляется резистором R3. Подбирая его сопротивление в пределах 100 Ом…10 кОм, можно регулировать «ход» шкалы в средней части.
Следующее ограничение наступает в момент зажигания светодиода и дальнейший рост напряжения практически прекращается. Светодиод при этом можно использовать как индикатор перегрузки. Сопротивление резисторов на входе определяется максимальной мощностью усилителя и током примененного светодиода.
Расчетная формула приведена на рисунке, точное значение сопротивления следует скорректировать по моменту зажигания светодиода при максимальной мощности.
Сопротивление резистора, включенного последовательно с прибором можно найти по второй формуле. Точное значение следует скорректировать при настройке по необходимому отклонению стрелки в момент зажигания светодиода. Напряжение на красном светодиоде составляет примерно 1,6 В, на более ярком желто-оранжевом — примерно 2,5 В. Остальные детали можно использовать любых типов.
Сглаживающий электролитический конденсатор должен быть рассчитан на рабочее напряжение 6,3…10 В, поскольку напряжение на нем ограничено светодиодом. Подключается индикатор так же, как и предыдущий.
Динамический диапазон такого индикатора можно легко довести до 20 дБ, для дальнейшего расширения динамического диапазона уже требуется специальная схема управления с логарифмическим усилителем, а такая схема уже выходит за рамки простейших.
Простые самоделки для автомобиля, советы автолюбителю и схемы сделанные своими руками
Этот режим позволяет измерять напряжение в проводах заштукатуренных в стене, а также выявлять их маршрут.
Индикатор для микросхем логический пробник Если возникает необходимость проверить работоспособность микросхемы, поможет в этом простейший пробник с тремя устойчивыми состояниями.

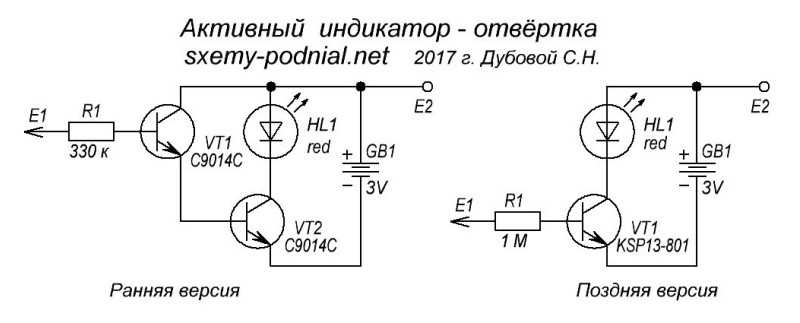

По нему и определяется мощность высокочастотных излучений. Простой пробник-индикатор характера и полярности напряжения На рис. Некоторые электронные индикаторные отвертки даже способны измерить температуру поверхности, к которой прикасается жало устройства.
Кстати, если в эту схему поставить транзистор другого типа, ее можно заставить работать противоположным образом — переход от зеленого к красному будет происходить, наоборот, в случае повышения входного напряжения. Если у вас есть любой, даже самый простой индикатор напряжения, прочитав инструкцию к нему вы легко разберетесь что к чему. Подставляя в формулу R2 номиналом Ом, получаем ток стабилизации равный примерно 1 мА. Линейная шкала из 10 светодиодов дает наглядное представление о состоянии аккумулятора.
По нему и определяется мощность высокочастотных излучений. Указатель напряжения отличается высокой точностью измерений — в зависимости от выставленного режима, определяет силу тока, сопротивление проводников и прочие значения до сотых и тысячных долей единиц. Это можно сделать с помощью типовых последовательных или параллельных схем коммутации на транзисторах, диодах и т. Для защиты пользователя от высокого напряжения между жалом и лампой установлен резистор, но из-за этого индикатор не реагирует на напряжение ниже чем вольт.
3 thoughts on “Индикатор АКБ на светодиодах схема для начинающих”
При входном напряжении 0, Этот индикатор считается одним из основных инструментов электрика. Раздолбав стену, я вытащил старый провод и уже собирался устанавливать новый, но решил его еще раз проверить.
Подключим один щуп к одному гнезду розетки, а второй — ко второму. Или самому собрать простейшую «моргалку» на двух биполярных транзисторах. Что лучше выбрать Все устройства имеют свои плюсы и минусы, которые надо учитывать при их покупке. При однополярном подключении отвертки к токонесущему фазовому проводнику и касании пальцем сенсорной площадки неоновая лампа засветится, сигнализируя о наличии сетевого напряжения. Светодиод включается последовательно с батарейкой через канал полевого транзистора.
Пробник-индикатор логического уровня на четырех транзисторах Для индикации точной настройки в радиоприемниках часто применяются простые устройства, содержащие один, а иногда и несколько, светодиодов разного цвета свечения. Для подобных целей лучше использовать мультиметр в режиме прозвонки. Этого оказывается достаточно для нормального восприятия человеческим глазом света от светодиода как непрерывного излучения. Способы управления состоянием светодиода с помощью транзисторных ключей Рис.
sxematube — схема простого индикатора напряжения больше-меньше, простая схема индикатора напряжения
Lm3915 индикатор уровня напряжения схема
Микросхема LM3915N фирмы National Semiconductors позволяет построить линейный светодиодный индикатор из 10 точек. Индикация может производится в режимах «точка» и «столбик».
Особенностью микросхемы LM3915 является программирование постоянного значения выходных токов формирователей. Резистор задает выходной ток, а схема компенсирует изменения прямого падения напряжения светодиодов. Это имеет практическое значение, когда в одной и той же системе используются светодиоды различных цветов. LM3915 создает приблизительно одинаковый ток на каждом выходе формирователя, не зависящий (в определенных пределах) от прямого падения напряжения на светодиоде.
Основу микросхемы LM3915N составляют десять компараторов, на инверсные входы которых через буферный ОУ подается входной сигнал, а прямые входы подключены к отводам резистивного делителя напряжения. Выходы компараторов являются генераторами втекающего тока, что позволяет подключать светодиоды без ограничительных резисторов.
Индикация может производиться или одним светодиодом (режим «точка”), или линейкой из светящихся светодиодов, высота которой пропорциональна уровню входного сигнала (режим «столбик”).
Входной сигнал Uвх подают на вывод 5, а напряжения, определяющие диапазон индицируемых уровней, — на выводы 4 (нижний уровень Uн) и 6 (верхний уровень Uв). Эти напряжения должны быть в пределах от 0 до уровня, на 1,5В меньше напряжения источника питания, подключаемого к выводу 3.
«Цена деления” индикатора, т. е. увеличение входного напряжения, вызывающее включение очередного светодиода, составляет 0,1 от разности Uв — Uн.
Пока напряжение на входе Uвх меньше, чем на входе Uн плюс «цена деления”, ни один светодиод не светится. Как только эти напряжения сравняются, включается светодиод HL1, подключенный к выходу 1.
В режиме «точка” при увеличении входного напряжения ток по выходу 1 прекращается и появляется ток выхода 2, при этом гашение первого светодиода и включение второго происходит одновременно, свечение как бы «перетекает” из одного светодиода в другой, и не возникает ситуации, когда оба светодиода погашены.
В режиме «столбик” включение очередного светодиода не вызывает гашения предыдущего.
Материал в разработке.
Микросхема LM3915N содержит источник опорного напряжения с номинальным значением 1,25 В. Путем подключения двух внешних резисторов напряжение может быть установлено любой большей величины, не превышающей на 2В ниже напряжения питания, но не более 12 В. Подключение резисторов и расчет опорного напряжения осуществляется так же, как для микросхемы LM317 (КР142ЕН12):
Uоп = (R2/R1+1) x 1,25В + I8R2,
где R1 — сопротивление резистора, подключенного между выводами 7 и 8, R2 — сопротивление резистора, подключенного между выводом 8 и общим проводом, I8 — вытекающий ток вывода 8, составляющий около 100 мкА.
Источник
Сборка индикатора звукового сигнала
Проверяем наличие и номиналы деталей.
Сопротивления: R1, R5 R8 – 1 кОм; R2 – 100 Ом; R3 – 10 кОм; R4 – 50 кОм, любой подстроечный; R6 – 2,2 кОм(560 Ом); R7 – 10 Ом; R9 – 20 кОм. Конденсаторы С1, С2 – 0,1 мкФ. Номиналы резисторов расшифровываем по цветовому коду. Смотри фото.
Для сборки схемы потребуется маломощный паяльник, флюс для пайки, припой и бокорезы. Последовательность сборки может быть и другой.
- Устанавливаем согласно номиналу резисторы на плату и припаиваем их, а также по ключу нарисованному на плате устанавливаем и припаиваем кроватку для микросхемы.
- Аналогичным образом припаиваем переменный резистор, конденсаторы, гнезда подключения.
2 вариант установки светодиодов на плату индикатора уровня на LM3915
- Проверяем правильность сборки и пайки, при необходимости устраняем ошибки.
- Вставляем микросхему в кроватку по ключу нарисованному на плате.
- Подаем напряжение 12 Вольт от блока питания.
- Подаем сигнал с телефонного выхода любого гаджета. Если все детали правильно установлены и исправны, то схема заработает. Смотрите видео. Уровень звукового сигнала на входе задается подстроечным резистором R4. Смотрите видео.
Размещение микросхемы LM3915 на кроватке весьма кстати. У микросхемы есть родственники LM3914 и LM3916 с линейной и растянутой шкалой. Микросхемы абсолютно идентичны по выводам. Поэтому на базе этой схемы можно легко собрать индикатор напряжения, мощности или индикатор контроля какого либо параметра.
Успехов и роста навыков в пайке.
Можно конечно использовать в качестве основного компонента и микросхему вместо транзисторов, но на мой взгляд устройство выполненное на чипе имеет меньший диапазон творческой мысли, то есть не сделаешь таких тонких настроек, которые можно установить в транзисторном варианте. Транзисторная топология дает возможность гибко настраивать различные параметры с необходимым диапазоном индикации, мягкое реагирование сигнала на светодиоды и такое же плавное затухание. Индикаторную цепочку можно собрать практически с любым количеством светодиодов, лишь бы было желание и необходимость в этом. p>
Хотя справедливости ради нужно отметить, что транзисторные схемы с большим количеством установленных светодиодов, требуют много времени на их отладку и регулировку. Но зато с такой конструкцией приятно работать в последствии, ее очень трудно вывести из строя. Но даже в случае нештатной ситуации с какой либо из ячеек, можно все без проблем починить. Клиповый индикатор выходной мощности
не требует больших финансовых затрат на его изготовление, используются самые ходовые кремневые транзисторы типа КТ315. Любой радиолюбитель хорошо знаком с такими полупроводниками, многие начинали свой путь в электронике именно с использования таких транзисторов.
Представленная здесь схема индикатора выходной мощности усилителя имеет логарифмическую шкалу, учитывая то, что мощность на выходе будет составлять более 110 Вт. Если бы для упрощения сделать шкалу линейного типа, то тогда например при 4-6 Вт светодиоды не в состоянии были бы открыться, либо пришлось бы делать линейку порядка 120 ячеек. Поэтому устройство индикации предназначенное для мощных усилителей нужно собирать с таким условием, чтобы существовала логарифмическая зависимость относительно выходной мощности усилителя и количеством установленных светодиодов.
Принципиальная схема пикового индикатора
Пиковый индикатор выходной мощности
и его представленная схема абсолютно простая, и изготовлена с идентичными ячейками отображающие визуальную индикацию, каждая из которых показывает свой уровень выходного напряжения усилителя. Здесь схема на 5 точек индикации:
Схема пикового индикатора выходной мощности усилителя на транзисторах КТ315
По принципу показанной выше схеме можно легко изготовить индикацию и на десять точек.
Светодиодный индикатор
Определить уровень сигнала на индикаторных светодиодах необходимо для решения нескольких задач показатели тока и напряжения, смены фазы , но наиболее часто такая схема применяется именно для отображения уровня звука. В современной электронике индикаторные светодиоды отчасти уступили место устройствам на ЖКИ и светодиодных матрицах. Но схема такого типа не только наглядно показывает уровень сигнала, она также проста в реализации и довольно наглядна. Эти микросхемы способны управлять как минимум 10 диодами, а при добавлении новых чипов количество лампочек может увеличиваться практически до бесконечности. Индикатор может иметь любой цвет, а над исполнением корпуса лучше подумать заблаговременно, чтобы потом это не стало неожиданностью. LM имеет линейную шкалу, которая может также использоваться для измерения напряжения, а 15 и 16 — логарифмическую, но при этом цоколевка у микросхем ничем не отличается. Светодиоды при этом могут быть любыми, импортными или отечественными, главное, чтобы они подходили для выполнения поставленной задаче. Например, можно использовать простейшие диоды АЛ, но можно и более сложные. Составление данного устройства не требует никаких специальных навыков.
Простейший индикатор выходной мощности для УМЗЧ
Эта схема — простой индикатор уровня, построенный на основе популярной и недорогой микросхемы LM Устройство отлично подойдёт для микшера, усилителя или другой аудио аппаратуры. Оно позволяет вести визуальный контроль уровня звукового сигнала, благодаря чему мы можем избежать перегрузок и связанных с ними искажений. На входе работает линейный выпрямитель переменного напряжения сигнала, он построен на основе операционного усилителя TL, что позволяет поддерживать высокую точность также при входных сигналах порядка нескольких десятков милливольт. Конструкция платы позволяет разрезать её на 2 части и спаять под углом 90 градусов.
Это все я взял с даташита, спасибо всем кто работал над ним Теперь о самом устройстве.
Микросхемы позволяет управлять шкалой из 5 светодиодов, отображая на ней уровень звукового сигнала. Сигнал не обязательно должен быть звуковым. Но поскольку шкала в этой микросхеме логарифмическая, то она прекрасно подходит для индикации уровня звука. Напряжение питания Vcc можно подавать в очень широком диапазоне — от 3 до 16 вольт. От напряжения питания зависит только величина сопротивления R, ограничивающего ток через светодиоды. Резистор и конденсатор, подключенные к 7-й ноге играют роль времязадающей RC-цепочки.
Светодиодный индикатор — это очень легкое и удобное решение для отображения наличия электрического тока в цепях радио любительских устройствах. Обычно светодиодные индикаторы используют для подсветки выключателей и розеток, чтобы их можно было без труда найти в темноте, не ощупывая стены
Также очень важно при изобретении или просто изготовлении радиолюбительских устройств наличие такого светодиодного индикатора, так как он является основой для диагностики он укажет, поступает ли до устройства электрический ток или может показывать состояние устройства включено оно или выключено
Использование указателей напряжения
Применение отверток индикаторов предоставляет возможность найти фазный провод, ноль и землю в розетках, выключателях, осветительных приборах, убедиться в наличии напряжения в электрической сети, выявить пробои напряжения на корпус бытовой техники, а также обнаружить проводку в стенах под плиткой или слоем штукатурки с финишным отделочным покрытием. Работа с тестерами начинается после их проверки. Испытание выполняется на участке с напряжением. О его наличии в сети укажет световой сигнал неоновой или светодиодной индикаторной лампы. После проверки пригодности прибора осуществляется устранение поломок и неисправностей электрических сетей, бытовой техники, осветительных приборов. К основным видам работ с применением тестеров напряжения, относятся:
- Поиск фазы и ноля необходим при отсутствии маркировки электрических проводов. Работа начинается с отключения автомата на вводном щитке, от которого происходит питание электросети на месте проверки. После зачистки проверяемых проводов и последующего разведения их друг от друга на безопасное расстояние, исключающее возможность короткого замыкания или поражение человека электрическим током, приступают к идентификации фазного кабеля. Если после включения электрического тока и прикосновения индикатора напряжения к зачищенному концу провода будет гореть лампа, то этот проводник является фазным. Второй провод — это нуль. В случае, если индикаторная лампа не горит, то, значит, первый проводник без напряжения. Второй провод можно считать фазой, в чем обязательно надо убедится с помощью индикатора.
- Определение утечки напряжения на корпус электрического прибора предусматривает простое прикосновение жала индикаторной отвертки к металлической (неокрашенной) его части. Появление светящейся лампы на индикаторе после включения бытовой техники в сеть указывает на наличие фазы на корпусе прибора, а также необходимость срочного устранения этой проблемы. Яркое свечение индикаторной отвертки свидетельствует о прямом контакте фазной жилы кабеля с корпусом электроприбора, прикосновение к которому может стать причиной поражения электрическим током.
- Проверка качества проводимости цепи осуществляется путем прикосновения зачищенных от изоляции концов провода к жалу и пальцевому контакту индикатора. Звуковой сигнал или светящаяся лампа показывает на отсутствие проблем с целостностью проводника.
- Выявление скрытой проводки в стенах основано на появлении светового или звукового сигнала индикатора напряжения в зоне электромагнитного поля, создаваемого кабелем, подключенным к питанию сети. Его границы будут определяться путем медленного передвижения индикаторной отвертки по стене в разных направлениях.Срабатывание звукового или светового сигнала указывает на месторасположение токопроводящей проводки под слоем штукатурки, финишного отделочного покрытия.
- Нахождение обрыва проводов основано на прекращении функционирования отверток индикаторов. В местах повреждения пробник напряжения не будет светиться, издавать звуковые сигналы. Его работа будет остановлена.
Применение индикаторных отверток является обязательным условием при проведении ремонтных работ, связанных с напряжением. Правильное их использование является залогом безопасности, исключающим риск поражения электрическим током.
