Светодиодная лента своими руками

Корпус для фонаря

Получившееся устройство нужно куда-то поместить, сделать какой-то удобный корпус.

Хотел расположить аккумуляторы со светодиодным фонарем в полипропиленовой водопроводной трубе, но банки не лезли даже в 32 мм трубу, ведь внутренний диаметр трубы намного меньше. В итоге остановился на соединительных муфтах для полипропилена 32 мм. Взял 4 соединительных муфты и 1 заглушку, склеил их вместе клеем.

Склеив все в одну конструкцию, получился весьма массивный фонарь, диаметром около 4 см. Если использовать какую-либо другую трубу, то можно существенно уменьшить размеры фонаря.

Обмотав все это дело изолентой для лучшего вида, мы получили вот такой фонарь:

Необходимые материалы и инструменты

Чтобы собственноручно изготовить светодиодную ленту, потребуется соответствующий набор инструментов и материалов. Он может отличаться при отсутствии каких-либо предметов или в зависимости от личных предпочтений.

В процессе изготовления потребуются следующие материалы:

Полосы текстолита или гетинакса. Существенно поможет в работе фольгированный текстолит (гибкая полоска, покрытая медным напылением). Если применяются светодиодные чипы (SMD-светодиоды), то можно их припаять непосредственно к фольгированному текстолиту, что поможет избавиться от просверливания отверстий и припаивания дополнительных проводов.
Диоды. Лучше, чтобы рабочее напряжения светодиодов было менее 3 Вольт. Можно пользоваться круглыми диодами с ножками или в виде чипов в соответствии с технологией производства. Например, круглые светодиоды — белый прозрачный 3014UWC, 5AW4QC, 10003UWC, ARL2-3214UWС (изготовитель ARLIGHT); SMD-диоды — BL-LS3014A0S1UW2C (изготовитель Betlux Electronics), KA-3528PWC-A (изготовитель Kingbright).На общее количество диодов влияет напряжение источника питания (12, 24 В) и выбор яркости. На разноцветную RGB-ленту требуются диоды трёх цветов (красный, синий, зелёный), а при использовании SMD-диодов можно воспользоваться трехцветными RGB-светодиодами.
Сопротивление (резисторы). Ограничивают силу тока, проходящего по светодиодам. Расчёт необходимого сопротивления выполняется с применением закона Ома (R = U/I). На примере можно представить расчёт сопротивления резистора при последовательном подключении трёх диодов по 3 В и 20мА от источника тока 12 В. В этом случае при суммарном напряжении 9 В необходимо ограничение 3 В, вычисление необходимого сопротивления выполняется с использованием формулы: 3 В разделить на 20 мА (0,02 А). В итоге необходим резистор на 150 Ом.
Провода с любым сечением, но лучше не более 0,35 кв. мм. Использование более толстых и жёстких проводов будет менее удобно в работе.
Термоусадочная трубка. Делает ленту более эстетичной и осуществляет изоляционные функции.
Полосы из пластиковых бутылок или похожего материала. Используют, чтобы изменить цвет, излучаемый диодами.
Герметик или компаунд (смола). Используют, если нужно выполнить герметизацию приспособления, чтобы сделать его белее влагостойким.

В процессе изготовления светодиодной ленты понадобятся следующие инструменты:

паяльник с канифолью и припоем;
бормашина или резак (для резки полосок гетинакса или текстолита), также можно воспользоваться обычными ножницами;
шуруповёрт или дрель с тонкими свёрлами, но можно заменить их обычным шилом;
строительный фен или обычная зажигалка, чтобы подогреть термоусадочную трубку.

Алюминиевый профиль с рассеивателем

Ну и
последний вариант – это заводской рассеиватель-крышка, которая поставляется с
алюминиевым профилем для Led лент.

Что
нужно знать про них? Прежде всего, что они бывают нескольких разновидностей.

прозрачный

матированный

молочный

опал

черный

линза

Вот краткая сводная таблица.

Давайте пробежимся в отдельности по каждому из них. Во-первых, есть практически полностью прозрачные рассеиватели, с коэффициентом пропускания 95-93%.

Спрашивается,
а зачем подобные вообще нужны? Их задача – защитить светодиодную ленту от
грязи, пыли и механических воздействий.

Регулярно
протирайте тряпочкой эту полоску и подсветка всегда будет как новая.

Такой
рассеиватель применяется в местах, где мы не видим свет напрямую (боковая
засветка), но в то же время не хотим терять в яркости.

Еще их ставят поверх Led ленты при освещении торговых витрин.

Следующим
идет матовый рассеиватель с коэффициентом пропускания 85%. Он в значительно
степени приглушает яркий свет, однако отдельные точки светодиодов через него
все равно проглядывают.

Для того чтобы свет хорошо приглушался и равномерно рассеивался наружу, понадобятся изделия с коэффициентом 80% и ниже. Это уже «диффузоры» под названием молочные или опал.

Чем
ярче будет светодиодная лента, тем меньше должен быть этот коэффициент.

В
продаже есть даже рассеиватели черного цвета с коэфф. пропускания 60%.

Спросите, зачем они вообще нужны? В качестве элемента дизайна.

Только посмотрите, как можно шикарно оформить с их помощью ничем не привлекательную стенку.

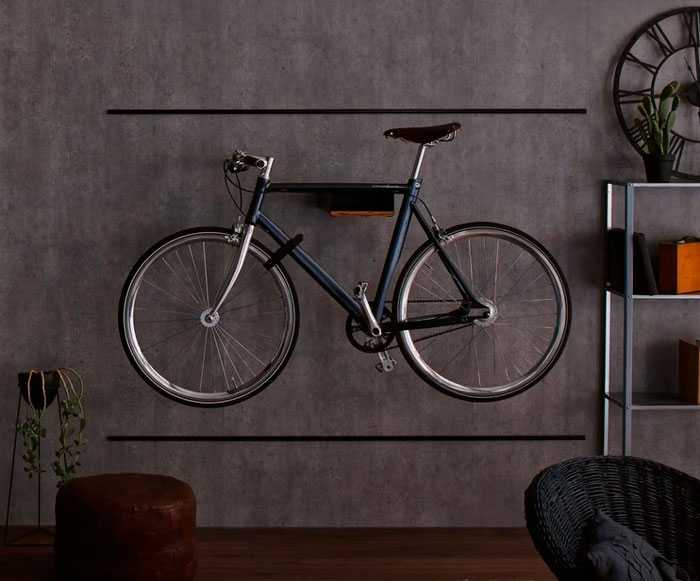

Без подсветки (черный профиль)
С подсветкой (черный профиль)

Никакие
матовые и молочные крышки такого эффекта никогда не дадут.

Если
вам необходимо сузить угол распространения света со 120 градусов на меньший,
опять на помощь приходят рассеиватели.

Это уже будет не просто гладкая полоска пластика, а некая конструкция с вогнутой поверхностью в виде линзы.

Вот одна и та же светодиодная лента, вставленная в профиль с разными углами рассеивания: 10 градусов – 30 градусов – 60 градусов.

Дополнительные способы

Вар. №5, подходит для основного led освещения помещения.
Вар. №6, нижний профиль монтируется накладным способом в виде светодиодного светильника на гипсокартонную поверхность. Возможна замена на потолочный плинтус.
Вар. №7, из-за сложной формы карнизов обычно леды размещают на стене.
Вар. №8, плинтус крепится ниже на 50 -70 мм. и на нем размещается источник света. Это бюджетный монтаж, подойдет любой дешевый плинтус, не обязательно полиуретановый.

Угол свечения светодиода 120 градусов, по этому при таком размещении он не будет слепить и практически не будет виден.

Вар. №9, гипсокартонный короб двухуровневого натяжного
Вар. №10, визуально увеличивает высоту за счет подсветки стены.

Пайка светодиодной ленты

Как сделать светодиодную подсветку своими руками

Перед началом работы стоит провести подготовку, чтобы не тратить лишнее время. В первую очередь определяется местоположение ленты и рассчитывается общая длина. Обычно продаются куски по 5-15 м, но их можно резать с шагом от 5 до 50 мм, на ленте всегда есть обозначение с пунктирной линией через определенное расстояние. Также нужен блок питания подходящей мощности (как минимум на 30% мощнее, чем требуется) и контроллер при его наличии. Используются провода для подключения и алюминиевый профиль, на который приклеивается лента. Сам профиль можно клеить на двухсторонний скотч или крепить саморезами.

Для автоматического включения можно использовать датчики движения.

Как соединить светодиодную ленту

Очень важно правильно скреплять куски ленты между собой, а также присоединять провод от блока питания или контроллера, лучше всего это делать с помощью паяльника. Инструкция состоит из таких шагов:

Определяется длина ленты и место разрезания, исходя из особенностей помещения. Нужно ориентироваться на ближайший участок с пунктирной линией.
Резать лучше острыми ножницами, чтобы получился четкий ровный срез и лента не деформировалась.
Проводники зачищаются на расстоянии чуть больше сантиметра Нужно просто открыть контакты и посмотреть полярность, она всегда обозначена.
К проводникам аккуратно припаиваются провода подходящей длины и сечения. Работа проводится как при стандартной пайке.
Место соединения лучше всего закрыть термоусадочной трубкой. Заодно она укрепит пайку и защитит ее от повреждения.

Если используется лента в силиконовой оболочке, подключение производится специальным коннектором, а место соединения дополнительно обрабатывается герметиком.

С помощью коннектора подключить ленту можно за минуту.

Подключение светодиодной ленты

Существует два типа светодиодных лент:

Одноцветная лента
Многоцветная (RGB)

Принцип их подключения несколько отличается, поэтому имеет смысл рассмотреть их монтаж отдельно.

Как подключить одноцветную светодиодную ленту

Для подключения обычной ленты длиной в 5 метров нужно подключить провода блока питания к проводам ленты. Тут действует стандартная маркировка проводов, обозначающая красным цветом «+» и черным — «-». Если маркировка отсутствует, можно измерить полярность мультиметром, однако, даже при несоблюдении полярности с лентой ничего не случится, она просто не будет светиться.

В случае если нужно подключить более одной ленты, то нужно располагать их не последовательно, а параллельно, потому что при последовательном подключении лента может перегреться и сгореть.

Так выглядит схема подключения одной светодиодной ленты:

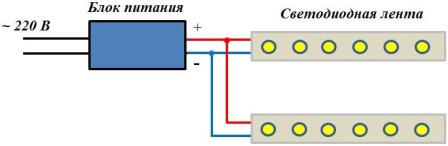

Такой вид имеет параллельное подключение двух лент:

Также можно воспользоваться двумя блоками питания и подключить две ленты:

В некоторых случаях, когда есть необходимость подключения небольшого куска ленты, то его можно присоединить и последовательно. Но нужно обязательно проверить, падает напряжение или нет, если показания остаются неизменными, то такое соединение будет безопасно.

Разрезание ленты производится в специально обозначенных для этого местах, где нарисованы ножницы или еще что-то подобное.

Инфо! Разрезание ленты производится через каждые 3 светодиода, при неправильном разрезании из строя выводится не один светодиод, а сразу целый участок ленты.

Присоединение куска ленты производится при помощи коннекторов или спайкой.

Как подключить светодиодную многоцветную RGB ленту

Многоцветная светодиодная лента отличается от одноцветной тем, что для нее нужен контроллер, который становится еще одним звеном в подключении RGB лента — контроллер — блок питания.

Подключение контроллера к блоку питания аналогично подключению одноцветной ленты: соединение проводов производится в соответствии с полярностью. А вот соединение ленты с контроллером несколько сложнее, поскольку в подключении участвует не 2, а целых 4 провода, 3 из которых управляют интенсивностью цвета, а 4-ый отвечает за подачу питания:

B — синий
R — красный
G — зеленый
V+ — общий

Общая картинка подключения выглядит таким образом:

Как и в случае с подключением одноцветной ленты, при использовании нескольких лент, необходимо параллельное подключение. Однако так как RGB ленты потребляют больше тока, нужно помимо контроллера и блока питания применить и RGB усилитель сигнала. Это устройство позволяет урегулировать интенсивность и равномерность свечения светодиодов.

К RGB усилителю подключается вторая лента, а усилитель, в свою очередь, подключается к блоку питания. Желательно использовать отдельный питающий блок для усилителя, потому как если он будет один, то и его мощность, питающая и усилитель и контроллер, должна быть выше.

Идеальная схема подключения для 2-х RGB лент выглядит так:

А вот такой она имеет вид на практике:

Совет! Разобравшись со схемами и принципом подключения, необходимо собрать ленту на полу и включить в сеть, чтобы проверить ее работоспособность. Если все в порядке, то можно приступать к ее монтажу на потолок.

Аккумулятор

Для питания фонаря я решил использовать аккумуляторные элементы из «сдохшей» батареи шуруповерта. Достал из корпуса все 10 элементов. Шуруповерт работал от этой батареи 5-10 минут и садился, по моей версии, для работы фонаря вполне могут подойти элементы этой батареи. Ведь для фонаря нужны токи, гораздо меньшие, чем для шуруповерта.

Я сразу отцепил три элемента от общей связки, они как раз будут давать напряжение 3.6 вольт.

Я замерил напряжение на каждом элементе по отдельности — на всех было около 1,1 В, только одна показывала 0. Видимо это неисправная банка, ее в мусорку. Остальные еще послужат. Для моей светодиодной сборки будет достаточно трех банок.

Проштудировав интернет, я вывел для себя важную информацию о никель-кадмиевых аккумуляторах: номинальное напряжение каждого элемента 1.2 вольт, заряжать банку следует до напряжения 1.4 вольт (напряжение на банке без нагрузки), разряжать следует не ниже 0.9 вольт — если составленно несколько элементов последовательно, то не ниже 1 вольта на элемент. Заряжать можно током десятой доли емкости (в моем случае 1.2А/ч=0.12А), но по факту можно и большим (шуруповерт заряжается не более часа, значит токи зарядки не менее 1.2А). Для тренировки/востановления полезно разрядить аккумулятор до 1 В какой-либо нагрузкой и зарядить заново, так несколько раз. Заодно оценить примерное время работы фонаря.

Итак, для трех элементов, соединенных последовательно, параметры таковы: напряжение зарядки 1.4X3=4.2 вольта, номинальное напряжение 1.2X3=3.6 вольт, ток заряда — какой даст зарядное мобильного со стабилизатором моего изготовления.

Единственный не ясный момент: как мерять минимальное напряжение на разряженных аккумуляторах. До подключения моего светильника на трех элементах было напряжение 3.5 вольт, при подключении — 2.8 вольт, напряжение быстро восстанавливается при отключении опять до 3.5 вольт. Я решил так: на нагрузке напряжение не должно падать ниже 2.7 вольт (0.9 В на элемент), без нагрузки желательно чтобы было 3 вольта (1 В на элемент). Однако, разряжать придется долго, чем дольше разряжаешь, тем стабильнее напряжение, перестает быстро падать на зажженых светодиодах!

Свои и без того разряженные аккумуляторы я разряжал несколько часов, иногда отключая лампу на несколько минут. В итоге получилось 2.71 В с подключенной лампой и 3.45 В без нагрузки, разряжать дальше не рискнул. Замечу, светодиоды продолжали светить, хоть и тускловато.

Как правильно подготовить светодиодную ленту к монтажу

Прежде чем устанавливать светодиодную ленту на потолок, нужно определиться с плотностью расположения диодов. Если лента предназначена только для того, чтобы устроить подсветку определенных участков помещения, рациональнее всего использовать ленты типа SMD 3528 (плотность расположения светодиодов 60) или SMD 5050 (плотность расположения светодиодов 30).

Для создания основной системы освещения в помещении лучше использовать светодиодные ленты типа SMD 5050 (плотность светодиодов 60) или SMD3528 (плотность светодиодов 120).

После того, как вы определитесь с плотностью расположения диодов, нужно определить необходимый метраж.

Исходя из метража светодиодной ленты, рассчитывается суммарная мощность и системы и подбирается источник питания системы. Лучше обратиться за советом к опытным продавцам-консультантам, поскольку для различных лент нужны различные блоки питания. Обычно лента разрезается на куски по три светодиода.

На ленте указываются места разреза.Если вы используете простую ленту, то спаивать нужно «+» с «+» и «-» с «-». При использовании RGB лент спайка контактов осуществляется в соответствии с маркировкой. Штатные провода часто не удовлетворяют покупателей, поэтому их перепаивают.

Для этого припаивают многожильные провода. Они считаются более надежными. На обратных концах закрепляются наконечники с сечением 0,75 мм.

Ниже схема для подключение RGB светодиодных лент.

Светодиодные ленты, как правило, продаются бобинами по 5 метров. Если нужно подключить более длинную ленту, то ленты в бобинах необходимо разрезать и соединить друг с другом. При этом обязательно следует учесть мощность используемого источника питания.

Подключенные бобины светодиодных лент с усилителем выглядят следующим образом.

Фактически усилитель просто дублирует функции, выполняемые контроллером. Усилитель ставится в том случае, когда исчерпан запас мощности контроллера, а светодиодная лента подключена еще не полностью.

Можно использовать столько усилителей, сколько необходимо, чтобы обеспечить питание всей светодиодной ленты, которую планируется устанавливать. Существуют различные способы подключения ленты к источнику питания. Отдельно следует рассматривать подключение RGB-лент.

Виды и параметры светодиодных лент

Светодиодные ленты выпускаются разного исполнения по типу защищенности. Они могут быть разной яркости и различного цвета, который определяется цветовой температурой – от теплого белого (2700К) до холодного (6800К), а также цветные или способные менять свой цвет – ленты RGB. Это дает возможность подобрать тип устройства для конкретных целей.

Устройство светодиодной ленты

Светодиодная лента – это гибкая пластиковая полоска с нанесенными на ней токопроводящими полосками. Две расположены по краям и к ним производится подключение. Остальные соединяют светодиоды и резисторы между собой. Они расположены группами – три светодиода, соединенных последовательно, и резистор, служащий для ограничения тока, протекающего через них.

Саму полоску можно разрезать на участки, кратные трем светодиодам. В этих местах есть отметки, указывающие место реза и контактные площадки, к которым припаиваются или подключаются с помощью коннекторов провода.

Светодиоды могут быть покрыты слоем силикона с одной или двух сторон. Это определяет степень защиты от внешних воздействий. С обратной стороны на полосу нанесен клеящий слой, как на двухстороннем скотче. С его помощью светодиоды крепятся к основанию.

Самое распространенное напряжение питания – постоянное, 12В. Встречаются конструкции, рассчитанные на подключение к напряжению 24В и более высокое, но это малораспространенные конструкции.

Типы применяемых светодиодов

Светодиоды и резисторы в ленте используются серии SMD, без выводов. Светодиоды при производстве используются различного размера, который определяет маркировку ленты – 5050 и 3528. Эти цифры показывают размер светодиода в десятых долях миллиметра

Соответственно, маркировка ленты SMD 5050 с плотностью 60 светодиодов означает, что на метр длины установлены 60 светодиодов SMD 5050.

Контроллеры, блоки питания для светодиодных лент

Так как светодиодная лента рассчитана на постоянное напряжение 12В, то для подключения необходим блок питания или контроллер.

Важно! При включении светодиодной ленты в сеть 220 вольт, она мгновенно перегорит!

Блоки питания производятся разной мощности и формы. От маломощных, похожих на зарядные устройства от планшета до мощных конструкций в металлическом корпусе со встроенными кулерами.

Некоторые блоки питания оснащаются диммерами и пультами дистанционного управления. Для лент RGB необходим RGB-контроллер, позволяющий управлять цветом.

Есть модели с управлением по WiFi, с цветомузыкальными эффектами, например, ARILUX AL-LC01.

Если нет в наличии специального блока, то можно использовать:

Любой трансформатор с выходным напряжением 12В. К выходу необходимо подключить диодный мост и сглаживающий конденсатор.
Блок питания компьютера как в самом компьютере, так и отдельно.
Если нужны 3-6 светодиодов, то для ограничения тока можно использовать конденсатор, а также диодный мост и конденсатор, сглаживающий пульсации свечения. Такая схема применяется в светодиодных лампах, устанавливаемых вместо ламп накаливания. Емкость конденсатора можно вычислить с помощью онлайн-калькулятора.
Сделать из платы неисправной энергосберегающей лампы.
Соединить последовательно 20 кусочков светодиодной ленты и подключить через диодный мост и сглаживающий конденсатор в сеть 220В.

Подготовка материалов и деталей

Перед началом работы нужно определить необходимое количество и яркость светодиодной полоски, а также мощность блока питания.

Прежде всего, нужно определить длину. Для светильников, используемых в разных местах нужны:

ночник и подсветка выключателей и розеток – отрезок в три светодиода;
аквариумная подсветка – по длине стенки;
подсветка грядки с рассадой – несколько кусков, длиной, равной длине грядок;
компьютерная клавиатура – по длине клавиатуры;
для замены люминесцентной лампы необходимо несколько кусков, длиной, равной длине лампы.

Яркость ленты, размер и плотность светодиодов определяется исходя из конкретных условий.

Мощность блока питания должна быть не меньше мощности светодиодного светильника, а, желательно, на 20% больше. Это необходимо для более надежной работы блока.

Кроме того, понадобятся провода, термоусадочная трубка для изолирования места подключения, паяльник с оловом и канифолью или коннектор для подключения.

Если светильник будет использоваться в аквариуме для внутренней подсветки, то понадобиться прозрачная трубка и силиконовый герметик для обеспечения герметичности конструкции.

Как сделать светодиодную ленту своими руками

Процесс изготовления светодиодной ленты своими руками можно разделить на несколько этапов.

Пошаговая инструкция по изготовлению

Проектирование общей схемы размещения и количества светодиодов. В зависимости от значений их напряжения и тока, собирается последовательная цепь из нескольких светодиодов и ограничительного резистора. Необходимое сопротивление можно рассчитать по Закону Ома. Для облегчения расчета можно воспользоваться онлайн-калькулятором.
Изготовление заготовок. Листы текстолита или гетинакса нарезаются полосами. Ширина полосок берется в зависимости от размера светодиодов и компоновки элементов, в основном в интервале от 5 до 10 мм. Длина подбирается в зависимости от количества светодиодов.
Сверление отверстий. Далее сверлятся или проделываются шилом отверстия в полосах для дальнейшего размещения деталей. Светодиоды обычно располагают в один ряд на одинаковом интервале друг от друга, а резисторы по бокам или на обратной стороне. При сборке RGB-ленты светодиоды чередуются по цвету.
Сборка ленты. В отверстия вставляются необходимые элементы. Затем при помощи проводков соединяются между собой в соответствии со схемой. Также необходимо припаять провода для подключения к источнику питания.

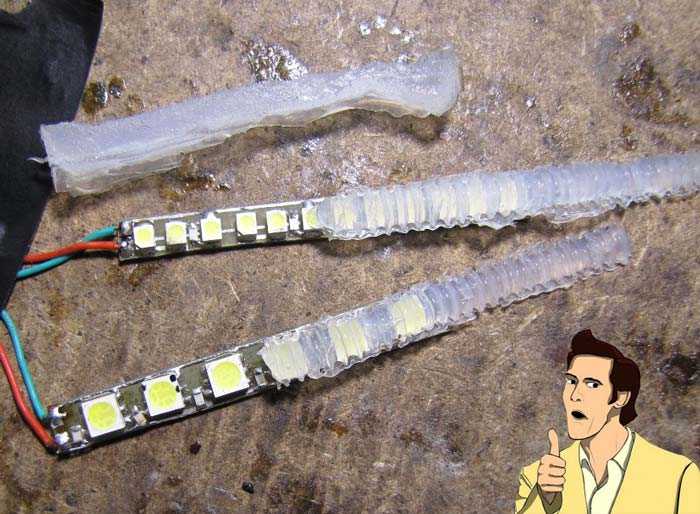

Для более привлекательного внешнего вида и для изоляции соединений полосы помещаются в прозрачную термоусадочную трубку.

Для изменения цвета можно вставить полосы от пластиковой бутылки. Для придания эстетичности полосы пластика от бутылок размещаются и с обратной стороны ленты.

Термоусадка прогревается феном, и лента стягивается в единое целое.

Необязательно использовать именно термоусадочную трубку, можно использовать любую другую прозрачную пластиковую трубу. С целью увеличения влагостойких свойств, в обоих случаях, края ленты можно заполнить компаундом, силиконовым герметиком или другим подобным водонепроницаемым материалом.

Немного другая технология при использовании фольгированного текстолита. Также нарезаются полосы. Затем полученные полосы размечаются на равные половины. По разметке бормашиной или резаком прорезается верхний слой медного напыления текстолита.

Следующий шаг, необходимо нанести на полоски слой припоя, предварительно обработав их флюсом. Слой наносится аккуратно, чтобы две части полосы были изолированы друг от друга. В итоге получаются печатные платы с двумя дорожками.

При использовании светодиодов на ножках необходимо проделать отверстия. В случае со светодиодными чипами, то отверстия делать не нужно, они припаиваются непосредственно на полосы. Видео подобного изготовления ленты:

Как сделать мигающую светодиодную ленту

При подключении напрямую к источнику питания вариантов регулирования освещения нет. При монтаже разноцветных светодиодов они все будут светить одновременно. Для примитивной регулировки яркости в схему необходимо добавить диммер. Он должен быть на 20% мощнее светодиодной ленты. Несколько моделей диммеров для примера:

LP-Mini-3B;
BS-1CH-White;
LN-X-3CH.

Для того чтобы управлять настройкой цвета RGB-ленты, создание таких эффектов как переливание, мигание, в схему необходимо добавить контроллер. Его мощность также должна быть выше номинальной мощности ленты на 20%. Контроллеры различаются по способу управления:

без пульта управления;
с инфракрасным управлением – зона до 10 метров;
с дистанционным управлением – зона до 20 метров;
управление, работающее по Wi-Fi каналу;

Несколько моделей котроллеров, которые можно использовать: Psdl Т667, LN-RF20B-15A, LN-RF8B, LN-RF10B-Mini-2.

Рассеиватель своими руками

Самый простой вариант, что называется для бедных – это несколько слоев белого матового пергамента для выпечки.

Его
можно нарезать любой ширины и длины, собрав по итогу в единую большую
конструкцию.

Однако
с точки зрения долговечности и качества света, такой рассеиватель все же не
лучший выход.

А чем не угодили стандартные рассеивающие экраны, которые застегиваются на алюминиевый профиль, спросите вы? Они ведь тоже стоят не так дорого.

Дело в том, что не всегда светодиодное освещение состоит из одинарной, узкой светящейся полоски. Нередко это могут быть большие овальные или квадратные поверхности, либо арт-объекты нестандартной формы .

Для
них придется искать нечто совсем иное, чего нет в каталогах у продавцов.
Заводские рассеиватели мы тоже рассмотрим чуть ниже.

Кстати, они бывают не только привычного матового или молочного цвета, но даже черного!

Назначение и технические характеристики контроллера LN-IR24B

Для реализации всех световых возможностей RGB светодиодных лент, они подключаются через контроллер. Контроллер это электронное устройство, позволяющее дистанционно управлять режимом работы светодиодной ленты.

Хотя контроллеры и надежные, но случается, выходят из строя, зачастую в результате нарушения правил эксплуатации – перегрузке по выходу, короткое замыкание выходных клемм, подача повышенного питающего напряжения или из-за неправильной полярности подключения к блоку питания. Иногда отказывают и не надежные электронные компоненты, из которых собран контроллер. Контроллер может не включаться и потому, что в пульте дистанционного управления села батарейка. Контроллер для лент дорогостоящее изделие и в случае поломки есть смысл попробовать отремонтировать его своими руками.

Рассмотрим на примере порядок диагностики и технологию ремонта широко распространенного контроллера типа LN-IR24B, применяемого для управления светоизлучением RGB светодиодных лент. Внешний вид контроллера LN-IR24B представлен на фото выше.

Контроллер RGB не является самостоятельным устройством и для его работы, как видно из структурной схемы, необходимо подать с блока питания постоянного тока напряжение 12 В или 24 В (в зависимости от модели контроллера), и подключить светодиодную ленту. Более подробно вопрос подключения светодиодной RGB ленты рассмотрен в статье сайта «Подключение RGB светодиодных лент».

В комплекте поставки контроллера отсутствует информация по техническим характеристикам и описание назначения кнопок пульта дистанционного управления. Дополню этот пробел.

Технические характеристики RGB-контроллер LN-IR24B

Параметр	Единица измерения	Величина
Температура окружающей среды при работе	˚С	минус 10…+50
Входное напряжение	V	DC 12 или 24
Тип разъема подачи входного напряжения	—	коаксиальный DC Jack 5,5 мм
Тип выхода	—	три канала (RGB)
Способ управления RGB светодиодной лентой	—	широтно импульсная модуляция (ШИМ)
Ток нагрузки на один канал	A	2
Общий провод для каналов	—	плюсовой (анод)
Расстояние дистанционного управления с ПДУ, не менее	м	8
Способ управления с ПДУ	—	инфракрасные лучи IR
Электропитание ПДУ	штук	1 батарейка CR2025 (3V)

Назначение кнопок ПДУ RGB-контроллера LN-IR24BУ

Внешний вид пульта дистанционного управления приведен на фотографии. На нем имеется 24 кнопки для управления режимом свечения светодиодной RGB ленты.

Инфракрасный сигнал излучается со стороны верхнего ряда кнопок и для управления необходимо перед нажатием кнопок этой стороной пульт направлять с сторону размещения контроллера.

На некоторых кнопках нанесены пиктограммы и надписи. Функциональное назначение каждой кнопки и эффект от нажатия каждой из них приведены в таблице ниже.

Кнопка	Функция кнопки	Результат
	Включить (ON)	Лента RGB начнет светится
	Выключить (OFF)	Лента RGB прекратит светится
	Яркость больше	Яркость увеличивается на одну ступень при каждом нажатии на кнопку
	Яркость меньше
	Красный цвет (R)	Включение, выключение свечения одного из указанных цветов
	Зеленый цвет (G)
	Синий цвет (B)
	Белый цвет (W)
	Вспышка, мигание (FLASH)	Режим чередования включения цветов с изменением скорости и яркости их свечения
	Стробоскоп (STROBE)	Режим изменения скорости и яркости
	Исчезать, угасать, затухать (FADE)	Переливание цветов во времени
	Плавный, мягкий (SMOOTH)	Плавное изменение цветов во времени

При нажатии на кнопку без надписи, лента будет светиться цветом, соответствующему цвету нажатой кнопки.

Как выбрать светодиодную ленту

Основой светодиодной полосы является пластиковая полоска, на которой размещены светодиоды и резисторы. На ней могут быть установлены разные диоды, например SMD 3528 или SMD 5050. Цифры в маркировке показывают их размер. С увеличением габаритов растёт также их яркость и мощность. Учитывайте — чем выше плотность расположения светодиодов, тем больше света излучает полоска.

Светодиодные ленты различаются по уровню защиты:

IP33 — силиконовый защитный слой отсутствует;
IP44 — устойчивы к воздействию пыли и влаги;
IP65 — кроме защиты от пыли и влаги, гарантирована высокая эластичность при низких температурах;
IP67 — для защиты применяется прочная силиконовая трубка;
IP68 — защитное покрытие изготовлено из двухслойной трубки со специальным наполнителем.

Приборы с защитой IP67 и IP68 подходят для освещения бассейнов и различных водоёмов.

Кроме этого, при выборе ленты обратите внимание на цвет свечения, количество цветов и направление свечения

Расчёт мощности светодиодной люстры по площади помещения

Расчёт светодиодной люстры начинайте с определения требуемой для вашего помещения величины светового потока, который измеряется в люменах. Для этого нужно перемножить норму освещённости (величину для разных помещений найдёте в таблице ниже), площадь помещения, измеренную в квадратных метрах, и коэффициент высоты потолков.

Таблица 1. Нормы освещённости.

Тип помещения	Норма освещенности, лк	Тип помещения	Норма освещенности, лк
Офис общего типа	300	Кухня и жилые комнаты	150
Офис, где проводятся чертежные работы	500	Детская	200
Конференц-зал	200	Ванная, душевые	50
Лестницы	50–100	гардеробная	75
Коридор, холл	50–75	Библиотека и кабинет	300
Архивные помещения	75	Лестницы в жилых помещениях	20
Кладовые и подсобки	50	Бассейн, сауна	100

Таблица 2. Коэффициент высоты потолков.

Высота потолков, м	Коэффициент
2,5… 2,7	1
2,7… 3	1,2
3… 3,5	1,5
3,5… 4	2

Зная световой поток для освещения помещения, создаваемый одним метром гибкой платы (обычно приводится в технических характеристиках), можно правильно определить длину полосы. Для этого разделите величину необходимого освещения на количество света, излучаемого одним метром гибкой платы.

Пример расчёта:

Определим, сколько метров ленты подготовить для освещения гостиной площадью 20 квадратных метров с высотой потолка 2,7 метра. Световой поток 720 лм/м.

Рассчитаем нужный световой поток:

Е = X * Y * Z = 150 * 20 * 1,2 = 3600 лм,

Где X — норма освещенности, для гостиной равна 150,

Y — площадь помещения,

Z — коэффициент, зависящий от высоты потолка 1,2.

Необходимая длина ленты:

L = 3600 / 1,2 = 5 м.

Значит, для освещения данного помещения потребуется 5 метров светодиодной полосы.

Подбор блока питания по мощности

Чем мощнее блок питания для светодиодных светильников, тем дороже стоит. Чтобы не переплачивать, потребуется определить минимальную достаточную мощность, потребляемую осветительным прибором.

Для расчёта потребуется знать нагрузку на один метр (обычно производители указывают данное значение в технических характеристиках) и длину платы. Перемножив значения этих двух величин, и умножив полученное значение на коэффициент запаса прочности, который равен 1,5, получаем требуемую нагрузку на блок питания. Определяем электрическую нагрузку на метр ленты, зная, какие светодиоды применяются и какое количество на одном метре размещено, по таблице:
