Конструкция и область применения SMD 5050
Светодиодная лента по своей сути представляет гибкую плату, по определенной схеме сверху запаяны элементы электронного формата (сопротивления и светодиоды), снизу обычно приклеивается скотч двухсторонний, посредством которого и осуществляется последующий монтаж. Светодиодная лента smd 5050 определяет, что размер светодиода составляет 5,0 х 5,0 мм. Конструкция ленты отличается повышенной гибкостью, что позволяет ее использовать при интересном и оригинальном оформлении конструкций сложных геометрических форм, автомобилей, фонтанов, рекламных элементов, фасадов зданий.
Лента светодиодная 5050 имеет различные варианты исполнения по защите от проникновения влаги, что позволяет найти и подобрать решения под индивидуальные потребности:
- Изделие с лаковым покрытием, которое позволяет получить высокую степень защиты от случайных брызг, такие варианты устанавливаются в сухих помещениях (подсветка внутри помещения);
- Защиты компаундом (сплошной слой). Обеспечивает повышенную защиту от прямого воздействия влаги, применяется в обустройстве бани, ванных комнат, душевых кабин;
- Лента в защитной трубке ПВХ с дополнительным эпоксидным покрытием. Такая конструкция имеет полноценную герметичность, что позволяет ее устанавливать даже в емкости с водой.
Применение SMD светодиодов
Используют светодиодные лампы настолько широко, что перечислить все сферы применения невозможно.
Чаще всего приборы такого рода встречаются в следующих изделиях:
- карманные и тактические фонарики – здесь ставят светодиодные лампы в 6 вольт;
- лампы и поворотники на автомобилях;
- бытовые осветительные изделия разных видов;
- декоративная подсветка, монтируемая как внутри здания, так и снаружи, применяют кристаллы, генерирующие разный цвет;
- вывески, указатели, светофоры, рекламные щиты;
- необыкновенно популярны SMD светодиоды в ландшафтном дизайне, элементы не боятся вибрации и низкой температуры, что позволяет организовать самые интересные варианты подсветки;
- слаботочные модификации активно используют для индикации.
В каждом случае подбирают диоды необходимой мощности. При этом учитывают цвет светового потока.
Характеристики
Основные характеристики SMD 2835 изображены на фото ниже в виде таблицы. Из нее видно, что индекс 2835 означает габариты 2,8 мм., на 3,5 мм.
Мощность в сравнении с «конкурентами » существенно выше, что также видно из таблицы характеристик.
Угол излучения у LED SMD 2835 хороший – 120 градусов, он обеспечивает хорошее рассеивание света, т.к. в крайней зоне уровень яркости достигает 50% и более.
Выпускаемые светодиоды SMD 2835 имеют разную мощность: 0,2, 0,5, 1 Вт. Стоит отметить, что чем выше мощность, тем больше он излучает тепла. Без охлаждения это приведёт к перегреву кристалла LED и его быстрой деградации (уменьшению яркости свечения) или полному выходу из строя.
Также имеет место быть и тот фактор, что номинальный ток – это рабочий ток при температурах порядка 30оС, при росте температуры ток должен снижаться, иначе неизбежен лавинообразный процесс роста тока и температуры, что в конечном итоге приведёт к выходу из строя светоизлучающего диода.
Рекомендуется применять на 1 Вт мощности светодиода, алюминиевый радиатор площадью 20-40 кв. см. При расчетах следует учесть температуру окружающей среды, чем выше температура эксплуатации, тем больше делаем площадь радиатора. Щадящий режим работы – ниже номинального тока, также продлит срок службы светодиода SMD 2835.
Коэффициент цветопередачи у LED SMD 2835 должен составлять не менее 75%. Эта величина отвечает за правильность восприятия цветов, человеком, освещенных предметов, данным светодиодом.
Характерные отличия, разница светодиодных лент
4.1 Таблица 2.
| Параметры | Тип smd 3528 | Тип smd 5050 |
| Диод (лм) | 5 | 18 |
| Набор (штук/метр) | 60 или 120. для повышенной яркости 240. | 30 или 60. повышенная яркость — 120. |
| Световой поток ленты (люмен/метр.) | 300 или 600 | 540 или 1080 |
| Мощность (Вт/метр.) | оптимальная: 4,8 / 9,6 | 19,2 |
Светодиоды Для сравнения, ЛН 75 Вт излучает поток 850 люмен. Освещение на 360 ?, а светодиоды имеют направленный пучок распространения в пределах 120 градусов. Данные, приведены в таблице.
4.2 СД ленты отличают по качеству комплектующих элементов
При выборе обращают внимание на соотношение цены и свойств продукта. И поэтому ленты делятся: на профессиональные и эконом класса. Первые собраны на тщательно проверенных светодиодах и резисторах
Во втором случае используют более дешёвые комплектующие с меньшими требованиями к качеству и продолжительности службы
Первые собраны на тщательно проверенных светодиодах и резисторах. Во втором случае используют более дешёвые комплектующие с меньшими требованиями к качеству и продолжительности службы.
4.3 СД ленты отличаются степенью защиты
Буквенно-числовое обозначение классифицирует надёжность оболочки от проникновения влаги, пыли. Например, буквы IP расшифровывают как Ingress Protection (степень защиты). Первая цифра — ограждение устройства от попадания твёрдых включений, вторая — от просачивания влаги.
Таблица 3.
| Уровень защиты | Характеристика конструкции |
| IP-20 | Открытая |
| IP-65 | Частично защищённая |
| IP-67 | Сохранена в силиконе |
| IP-68 | Устройство залито компаундом |
4.4 Различие СД лент по цветовой температуре
Таблица 4.
| Тип свечения | Наименование прибора |
| Монохромное | 3528 а также 5050 |
| Многоцветное, любой оттенок | 5050 при наличии RGB контроллера |
Каждый диод излучает свечение, имеющее определённую цветовую температуру. Она бывает белого, тёплого, холодного, жёлтого, а также основных: красного, зелёного, синего.
Где применяется
Применить ленту RGB 5050 можно в самых разных местах:
- Подсветка витрин. Яркий свет подсветит товар, а возможность выбрать оттенок света создаст декоративный эффект.
- Освещение спальни или коридора. В дежурном режиме может гореть синий или зеленый цвет, а при появлении людей с помощью датчика движения или выключателя устройство переключится на белый свет.
- Подсветка аквариума или новогодней елки. RGB-контроллер обеспечит цветовые эффекты.
- Дополнительное освещение зала. В режиме белого света, все цвета включены на максимум, LED-полоса дополнит люстру, а если основное освещение отключить, то возможность выбора цвета освещения поможет создать романтическую обстановку. Для этой цели лучше других подходит светодиодная лента LUX class, 5050 (4 chips), 60 led/m, RGBWW, 24 V, P 170. В ней кроме RGB светодиодов есть белые, что обеспечивает более яркий свет. Класс защиты достаточен IP 20.
- При подключении к контроллеру с соответствующими возможностями LED-полоса может использоваться в качестве светомузыкальной установки. Такая подсветка будет хорошо смотреться в потолочном плинтусе.
- Моддинг. RGB-lenta украсит системный блок или компьютерную акустику. Комплект для LED-подсветки можно подключить к самостоятельному RGB-контроллеру или к материнской плате ASUS Aura с 4-пиновыми разъемами RGB LED.
Сделать такую подсветку можно своими руками. В магазинах любого города – Ростова, Самары или Саратова продается LED-лента любой цены и качества – econom, standart или premium. Известным производителем таких лент является гонконгская фирма Eleganz.
Разница в цветовом диапазоне
По данному параметру может быть:
- Одноцветным;
- Двухцветным;
- Многоцветным.
Для многоцветных зачастую характерна RGB-сборка. Это буквосочетание является комбинацией первых литер в названиях цветов: красный, зелёный, синий (в их англоязычном варианте). Данные цвета по одиночке или в определённых сочетаниях способны воспроизвести весь базовый спектр, что добавляет зрелищности при работе светодиода такой конструкции.
Цвет SMD диода значимо отражается на его цене, поскольку разные цветовые категории требуют разного объёма вложенных финансов. Например, за исключением белого в одноцветной группе наименее бюджетными будут экземпляры синего цвета. Дальнейшая градация совершенно бесхитростна: двухцветные дороже одноцветных, а многоцветные — самые дорогие.
Дополнительный момент: Для белых светодиодов (как холодного, так и тёплого волнового спектра) характерна меньшая величина светового потока. Если рассматривать действие потоков равного объёма, то можно сказать, что диод белого спектра обеспечит более высокое качество освещения.
Цвет, RGB или SMD
Светодиодная лента — полоса тонкого диэлектрика с нанесенными на нее токопроводящими дорожками, на которые напаяны светодиоды и токоограничивающие резисторы. Поставляется обычно в бобинах по 5 метров, может нарезаться, но только по определенным линиям разреза. В зависимости от типа ленты, линии разреза находятся на расстоянии 2,5—10 см.
Внешний вид светодиодной ленты примерно такой
Виды светодиодных лент
Какая нужна светодиодная подсветка, какого цвета, решить надо заранее. Она может быть белой или цветной, причем любого оттенка. Белый, красный, синий и зеленый — эти цвета можно найти везде, в любой торговой точке. Оттеночные цвета же придется поискать в специализированных магазинах.
Самые распространенные цвета
Но выбрать светодиодную ленту по цвету еще не все. Надо решить какой она будет — RGB или SMD. Для этого разберемся в их типах и в том, чем они отличаются.
По типу свечения есть ленты:
- Одноцветные, обозначаются SMD, выдают световой поток определенного цвета (белый, красный, синий, зеленый, могут быть и другие оттенки).
- Многоцветные, обозначаются RGB. Работают совместно с контроллером и пультом дистанционного управления, при помощи которых изменяет свой цвет. То есть, одна и та же ЛЭД лента может выдавать разные цвета.
Одноцветные LED ленты могут быть белого, синего, красного, зеленого цвета. Они относительно недороги (самые дешевые — белые, остальные немного дороже). Еще можно найти и других оттенков — малинового, розового, сиреневого, бирюзового и т.д. Цена на них выше, светят они обычно не так ярко (при одинаковых размерах кристалла). Для подключения к сети 220 В монохромных светодиодных лент нужен адаптер, так как питаются светодиоды от напряжения 5, 12 или 24 В.
Кроме адаптера, никакого другого дополнительного оборудования не нужно. Разве что вы хотите менять интенсивность света по своему желанию. Тогда нужен специальный контроллер.
RGB светодиодная лента может работать только вместе с контроллером и пультом управления
RGB светодиодные ленты, теоретически, выдавать могут любой оттенок. Зависит это от качества кристаллов и от органов управления. Найти RGB-ленты несложно — есть практически в любом магазине светотехники, но стоят они дороже монохромных. К тому же для подключения многоцветной ЛЭД ленты, кроме адаптера питания, необходим еще контроллер и пульт управления.
Существуют светодиодные ленты и на 220 В — как правило, их используют для уличной подсветки и подсветки витрин магазинов. Для их подключения не нужен блок питания, но нужен выпрямительный мост.
Как выбрать светодиодную ленту: RGB или SMD
Для тех, кто еще не сталкивался со светодиодной подсветкой, интересным кажется использование многоцветных светодиодных лент RGB. Возможность менять цвет освещения кажется заманчивой. На самом деле, интересно этим заниматься только первые недели две. Потом игрушка надоедает, выбирается определенный цвет и на этом останавливаются. С учетом того, что RGB лента стоит дороже, для нее необходимо приобретать еще и контроллер с пультом, такое решение не кажется разумным. Но, если хочется, — всегда пожалуйста.
Многоцветная лента из светодиодов, может выдавать практически любой цвет
Если вы решаете, какую выбрать светодиодную ленту — многоцветную или монохромную — помните, что монохромная LED лента с кристаллами того же размера дает света раза в 3 больше, чем многоцветная. Связано это с устройством RGB светодиодов. В них, в каждом светодиоде, запаяно по три небольших кристалла — красного (R — red), зеленого (G — green) и синего (B — blue) цвета. Отсюда и название RGB по первым буквам цветов в английском языке. То есть, RGB светодиод сделан из трех маленьких кристаллов. И, даже если гореть будут по максимуму все три (что случается очень редко), света они будут давать намного меньше, чем один большой такого же размера.
SMD-диоды
Цветовая температура светодиодных ламп Особенность SMD-диодов, монтирующихся прямо на поверхность плат, – невозможность полноценной маркировки из-за небольших размеров. Отсюда – своеобразная система идентификации. Несколько способов различить такие диоды:
Обратить внимание на форму исполнения корпуса. У каждого типа есть характерный внешний вид, например, электролитические конденсаторы цилиндрические, керамические – в форме параллелепипеда. Свериться с таблицей типоразмеров
Свериться с таблицей типоразмеров
Обычно это четыре цифры, которые обозначают габариты резистора в дюймах.
Для каждого типа корпуса и назначения предусмотрена своя система обозначений, что делает расшифровку неудобной.
SMD-диоды – маркировка отличается в зависимости от корпуса
Полярность SMD-диода
Малый размер также не позволяет разместить привычные различимые обозначения полярностей. При определении катода руководствуются следующим:
- маркировка в виде цветных колец наносится на его сторону;
- некоторые корпуса без цветовых символов имеют паз на стороне катода;
- если на корпусе изображен треугольник, его вершина указывает на отрицательный полюс.
Это помогает избежать путаницы. Чаще всего во всех системах маркировки символы наносят на сторону катода, это справедливо и для SMD-элементов.
Что нам потребуется для подключения RGB ленты
На фото изображены все составляющие цепочки для правильной работы диодной ленты. Разберемся для чего нужен каждый из них и какую они несут функцию.
RGB лента, которую важно тщательно выбирать. Это первый элемент, с чьими характеристиками вам нужно определиться заранее. Все зависит от того, где и в каких условиях она будет размещена
При покупке учитывайте влагостойкость и защищенность от внешних воздействий
Все зависит от того, где и в каких условиях она будет размещена. При покупке учитывайте влагостойкость и защищенность от внешних воздействий.
Контроллер – дополнительное звено, которое необходимо для осуществления работы цветных диодов. Подключение контроллера к RGB светодиодной ленте позволяет выполнять функцию выбора и регулирования цвета. При его помощи вы можете составить собственный оттенок подсветки. Заглавные буквы RGB расшифровываются как: R – red, в переводе с английского красный цвет, G – green (зеленый цвет), B – blue (синий).
При помощи пульта для управления контроллером дистанционно, вы также можете регулировать яркость свечения, устанавливать фиксированный оттенок, включать и выключать светодиодную ленту.
Чтобы выбрать контроллер, необходимо рассчитать требуемую мощность. Это легко сделать, применив следующую формулу:
Потребляемая мощность одного метра умножить на длину светодиодной ленты. Итоговый цифровой показатель и будет являться мощностью контроллера (Вт).
- Трансформатор (блок питания) – это еще одна важная деталь для работы всей цепи. Выбирать его следует индивидуально, определив условия помещения и правильно рассчитав требуемую мощность для бесперебойной работы светодиодной подсветки.
Подготовьте место для монтажа трансформатора заранее, где воздух циркулирует свободно, чтобы избежать перегрева прибора. При этом не располагайте его вблизи с легковоспламеняющимися предметами. Рассчитайте требуемую мощность.
Важно! Она должна быть на 20–30% выше суммарной мощности всех светодиодных лент. Этот запас мощности блока питания необходим для того, чтобы снабдить стабильным током всю конструкцию без перебоев и скачков напряжения. Если избежать этого правила, вы рискуете тем, что светодиоды быстро выйдут из строя или будут недостаточно хорошо работать
Как выполнить расчеты мощности, а также еще больше дельных советов по выбору трансформатора, вы можете найти здесь
Если избежать этого правила, вы рискуете тем, что светодиоды быстро выйдут из строя или будут недостаточно хорошо работать. Как выполнить расчеты мощности, а также еще больше дельных советов по выбору трансформатора, вы можете найти здесь.
Усилитель применяется по желанию и когда этого требует отдельный случай. Его стоит использовать для диодной ленты, длина которой более 5 м, если вся конструкция получает питание от одного трансформатора.
Особенно рекомендуется использовать RGB-усилитель при последовательном подключении нескольких светодиодных отрезков. Таким образом он реализует подачу тока непосредственно от трансформатора к каждой отдельной составной части.
Усилитель благоприятно влияет на работу блока питания и контроллера. Он снижает нагрузку, снабжая стабильным питанием без перепадов напряжения.
Также, если вы решили создать сложную осветительную конструкцию из RGB-ленты, вам в этом очень поможет усилитель.
- Пульт дистанционного управления. Единственное примечание относительно него – проверьте присутствие батареек внутри.
- Алюминиевый профиль можно использовать по желанию. Большинство светодиодных лент уже защищены от внешних факторов при помощи силиконового покрытия, поэтому в профиле нет особой необходимости. Но если ваша светодиодная лента относится к моделям с высоким электропотреблением, то такой профиль необходим. Он будет играть роль радиатора охлаждения.
Основные характеристики
Среди всех видов SMD LED, имеющихся в арсенале современных производителей, светодиод 5050 выделяется наиболее компактной конструкцией. Он представляет собой полупроводниковый прибор, излучающий свет под действием постоянного тока. В стандартном корпусе установлены три кристалла, действующие в связке и выдающие большой световой поток. Есть элементы монохромные, существуют т.н. RGB диоды, созданные из трех чипов разного цвета (Red Green Blue — Красный, Зеленый, Синий).
Материалами для создания чипов служат:
- алюминий;
- фосфор;
- галлий;
- индий.
В качестве легирующих добавок применяются соединения азота и других химических элементов. Эти материалы позволяют получать одно- и трехцветные светодиоды.
Для изготовления корпуса используется термоустойчивый пластик. Рассеиватель представлен линзой, которую заливают эпоксидной смолой. С нижней стороны размещены теплоотводы, обеспечивающие охлаждение кристаллов. Каждый элемент имеет по 6 контактов — 3 анода и 3 катода. Для простоты определения полярности на корпусе имеется косой срез, расположенный на стороне катодов. В заводских условиях используется групповой монтаж, для домашних мастеров удобнее пайка каждого компонента по отдельности. К особенностям элементов типа 5050 следует отнести:
- малая деградация, не превышающая 4 % на 3000 часов непрерывной работы;
- для корпуса использован специальный термостойкий полимер, способный выдерживать 250° в течение длительного времени;
- рабочая температура чипов достигает 110°.
Сравнение светодиодов по яркости
| Характеристики диода SMD 5050 | Значения |
| Световой поток, Лм | 18 |
| 30 светодиодов на метр (шт/м), Лм | 540 |
| 60 шт/м, Лм | 1080 |
| 90 шт/м, Лм | 1620 |
| 120 шт/м, Лм | 2160 |
| 240 шт/м, Лм | 4320 |
| Максимальный рабочий ток одного диода, мА | 60 |
| Характеристики диода SMD 3528 | Значения |
| Световой поток, Лм | 6 |
| 30 светодиодов на метр (шт/м), Лм | 180 |
| 60 шт/м, Лм | 360 |
| 90 шт/м, Лм | 540 |
| 120 шт/м, Лм | 720 |
| 240 шт/м, Лм | 1440 |
| Максимальный рабочий ток одного диода, мА | 25 |
Выше представленные данные характерны для светодиодов Epistar. Но есть производители, которые выпускают свою продукцию на основе других чипов. И поэтому более характерная и правильная таблица представлена ниже.
Общая информация

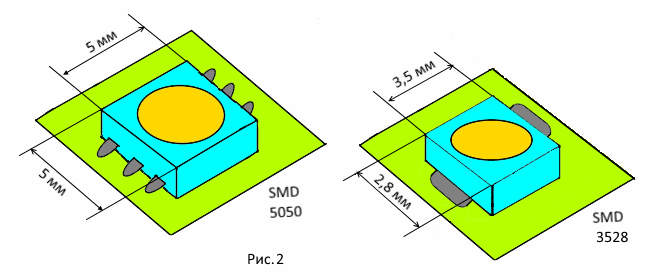

Эта разновидность выпускается исключительно в квадратном корпусе толщиной 1,6 мм и размерами 5х5 мм. Указанная информация в виде маркировки наносится на сам корпус и дополнительно указывается в паспорте.
В отличие от всех других разновидностей светодиодов, модуль smd 5050 led включает в себя сразу 3 источника, которые могут быть:
- белыми – сверхъяркие мощные лампы, на которые нанесен тончайший слой люминофора;;
- цветными – в зависимости от типа модуля цвета могут отличаться. Также нанесен слой люминофора;
- цветными – RGB 5050 из красного, зеленого и голубого цветов.
Светодиоды SMD5050 и SMD3528
Все световые приборы люминесцируют, то есть поглощают свет лампы и преобразуют его в свечение, подобное солнечному. Цветовая температура может варьироваться от 2800°К до 12000°К в зависимости от типа лампы. Для информации – цветовая температура Солнца составляет 5000°К.
Цветные источники SMD 5050 излучают только один цвет, почему их и именуют монохромными – это может быть теплый желтый, красный, зеленый или синий.
Монохромные источники
Конфигурация RGB SMD уже состоит из светодиодов сразу трех цветов – красного (R), зеленого (G) и синего (B), которые при одновременно включении выдают белый свет. При регулировании интенсивности каждого отдельного элемента можно получить любой цвет из видимого человеческим глазом спектра.
SMD 5050 RGB
Калькулятор для расчета параметров токоограничивающего резистора для LED
При самостоятельном изготовлении светодиодных источников света и светильников необходимо рассчитать номинал и мощность токоограничивающего резистора. Для упрощения этой задачи представляю в помощь специальный онлайн калькулятор, с помощью которого Вы сможете рассчитать сопротивление и мощность требуемого резистора в зависимости от типа светодиода, их количества и напряжения источника питания. Параметр «Напряжение падения на одном LED» берется наибольшее значение из последней колонки таблицы, «Максимально допустимый ток через LED» из предпоследней колонки.
| Онлайн калькулятор для расчета номинала и мощности токоограничивающего резистора | |
|---|---|
| Напряжение источника питания U, В: | |
| Напряжение падения на одном LED, В: | |
| Кол-во последовательно включенных LED, шт: | |
| Максимально допустимый ток через LED, мА: | |
Если в наличии нет резистора нужной мощности, то его можно заменить несколькими резисторами одинакового номинала меньшей мощности, включив их последовательно или параллельно. При этом мощность, рассеиваемая на одном резисторе, будет равна расчетной мощности, деленной на количество резисторов. Величина резисторов при последовательном включении уменьшится и будет равна расчетной величине, деленной на количество резисторов. При параллельном включении нужно брать резисторы, номиналом, равным требуемому умноженному на количество резисторов.
Например, в результате расчета необходим резистор мощностью 1 ватт и номиналом 200 Ом. Этот резистор можно заменить четырьмя включенными последовательно резисторами мощностью 0,25 ватт номиналом по 50 Ом. При этом если светодиодов, например, пять, то впаять резисторы можно по одному между диодами.
Подключать непосредственно к источнику питания, батарейке или аккумулятору один или несколько соединенных последовательно светодиодов без токоограничивающего резистора недопустимо, так как это приведет к выходу их из строя.
При питании светодиодов от аккумулятора (батарейки), необходимо учесть, что во время работы светодиодов происходит, в зависимости от степени разряда и емкости аккумулятора, снижение напряжения на его выводах до 20%. Если напряжение холостого хода аккумулятора будет близко к напряжению падения на светодиоде, то он будет светить с пониженной яркостью.
Основные технические характеристики
Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.
Напряжение питания
Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:
- +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
- +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
- +12 В является наиболее безопасным напряжением для человека.
Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.
Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.
Степень защиты от влаги и пыли
Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:
- IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
- IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
- IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
- IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
- IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
- IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.
Плотность светодиодов
Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.
Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.
Световой поток
Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:
- Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
- Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.
На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.
Конструкция светодиодной ленты
Светодиодные ленты делаются на основе длинной гибкой печатной платы, ширина которой может быть от 8 мм до 20 мм. Рассматривать конструкцию самой платы будем на примере самой распространенной светодиодной ленты с питанием 12 В.
Длинная светодиодная лента состоит из маленьких сегментов, отдельно собранных участков платы. На каждом таком участке размещено по 3 SMD светодиода с ограничивающим ток резистором. Все элементы соединяются последовательно. Каждому светодиоду необходимо напряжение 3.2 В. При последовательно соединении всей сборке светодиодов необходимо 9.6 В. А чтобы такую сборку можно было записать от напряжения 12 В последовательно в цепь питания устанавливается отграничивающий резистор, сопротивление которого подбирается из расчета установленного типа SMD светодиодов, для питания которым необходим определенный ток.

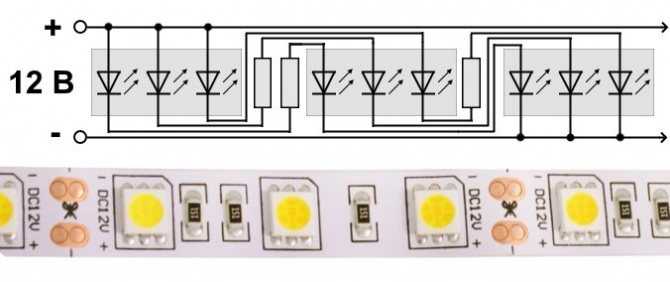

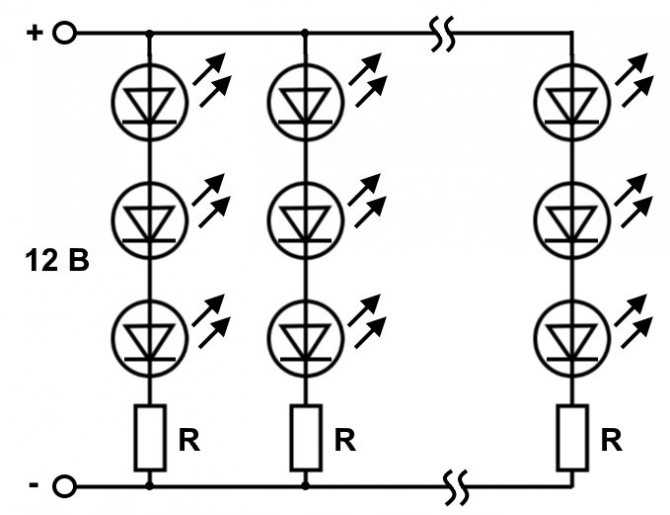

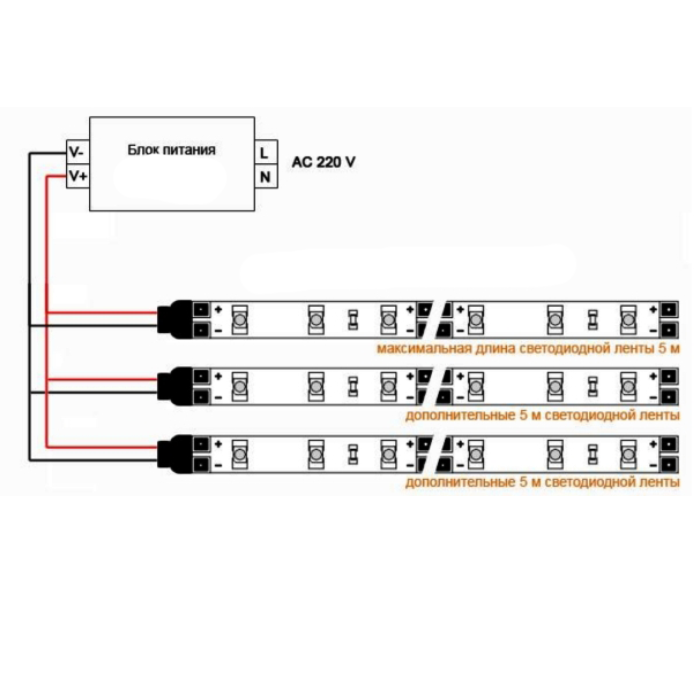

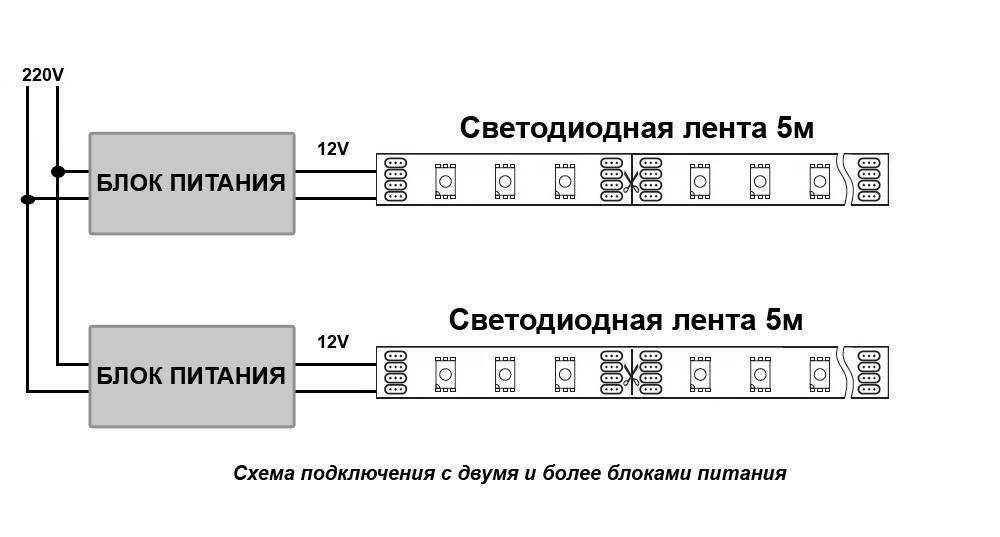

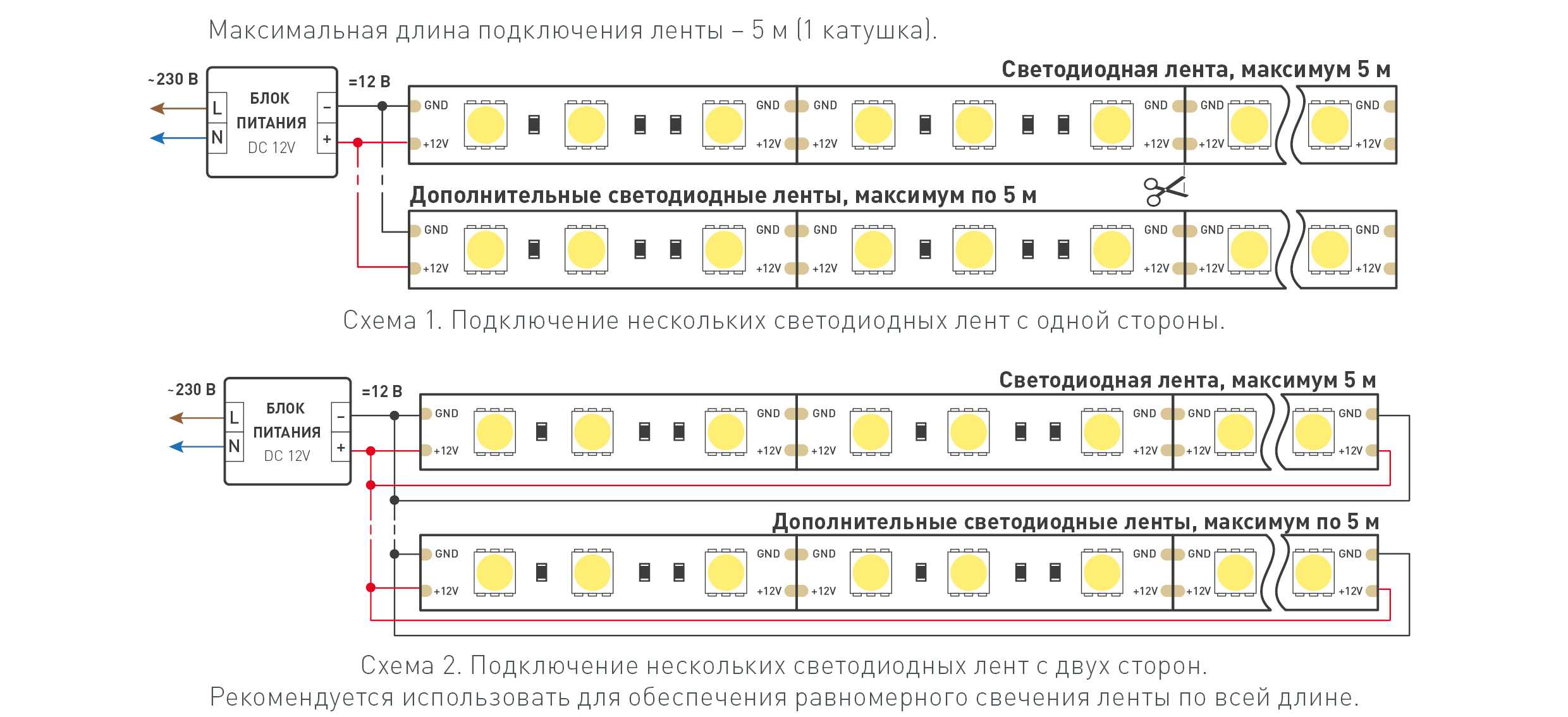

Светодиодная лента по всей длине состоит из параллельно соединенных отдельных участков светодиодных сборок. Все они одинаковые и запитываются от одного источника.
Светодиодные ленты со светодиодами SMD 5050 подключаются также отдельными сборками по три светодиода. Так как эти светодиоды имеют в одном корпусе три отдельно подключаемых диода, для их подключения нужны три дорожки и три сопротивления.

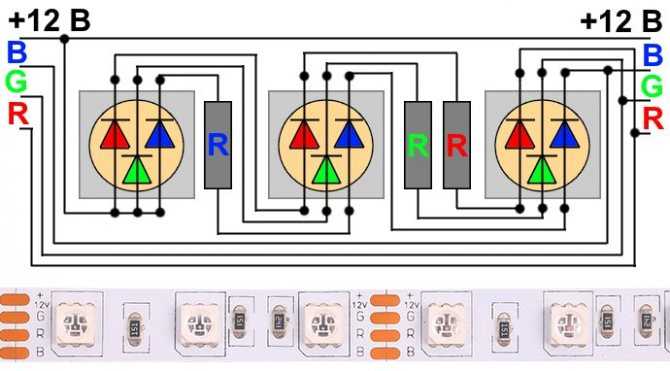

RGB светодиодные ленты также состоят из отдельных сборок по три светодиода, но в них уже каждый канал цвета подключается отдельно. Получается, что на такой светодиодной ленте присутствует сразу четыре дорожки.
