Ремонт светодиодных ламп своими руками: поиск неисправностей и их устранение

Как отремонтировать светодиодную лампочку

Светодиодные лампы стали популярными и широко используемыми в современном освещении. Они являются энергоэффективными и долговечными, однако иногда могут возникать поломки. Вместо того чтобы выбрасывать и покупать новую лампу, вы можете попытаться отремонтировать ее своими руками. В данной статье представлена пошаговая инструкция по ремонту светодиодных лампочек.

Причины поломок светодиодных ламп

Самые частые причины поломок светодиодных ламп включают:

• Перегрузка сети
• Короткое замыкание
• Повреждение проводов или контактов
• Выход из строя электронных компонентов

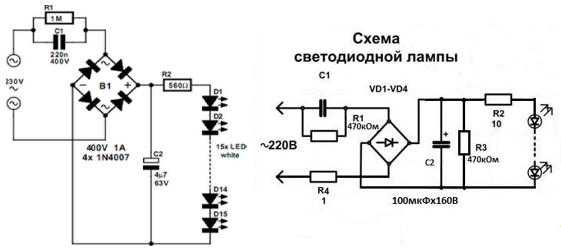

Простейшая схема светодиодной лампы

Предлагаемая схема светодиодной лампы является простейшей:

1. Сетевое напряжение питает выпрямитель (диод) и ограничительный резистор.
2. Выпрямитель превращает переменное напряжение в постоянное.
3. Постоянное напряжение питает светодиоды через ограничительный резистор.

Принцип работы светодиодной лампы

Принцип работы светодиодной лампы основан на эффекте свечения полупроводникового материала (светодиода) под воздействием электрического тока. Когда электрический ток проходит через светодиоды, они излучают свет.

Инструкция по ремонту светодиодной лампы

1. Откройте корпус лампы, используя отвертку.
2. Проверьте состояние проводов и контактов на видимые повреждения.
3. Используя мультиметр, проверьте напряжение на входе выпрямителя.
4. Проверьте напряжение на светодиодах.
5. Если напряжение отсутствует, проверьте ограничительный резистор на поломку.
6. В случае неисправности светодиодов, их следует заменить.
7. При необходимости, замените поврежденные провода или контакты.
8. Соберите лампу обратно, закрывая корпус.

Следуя указанным шагам, вы сможете отремонтировать светодиодную лампочку собственными руками. Это позволит вам сохранить деньги и продлить срок службы вашей лампы.

Принципиальная схема LED драйвера TH-T0440C

Как выглядит этот модуль (это автомобильная светодиодная фара):

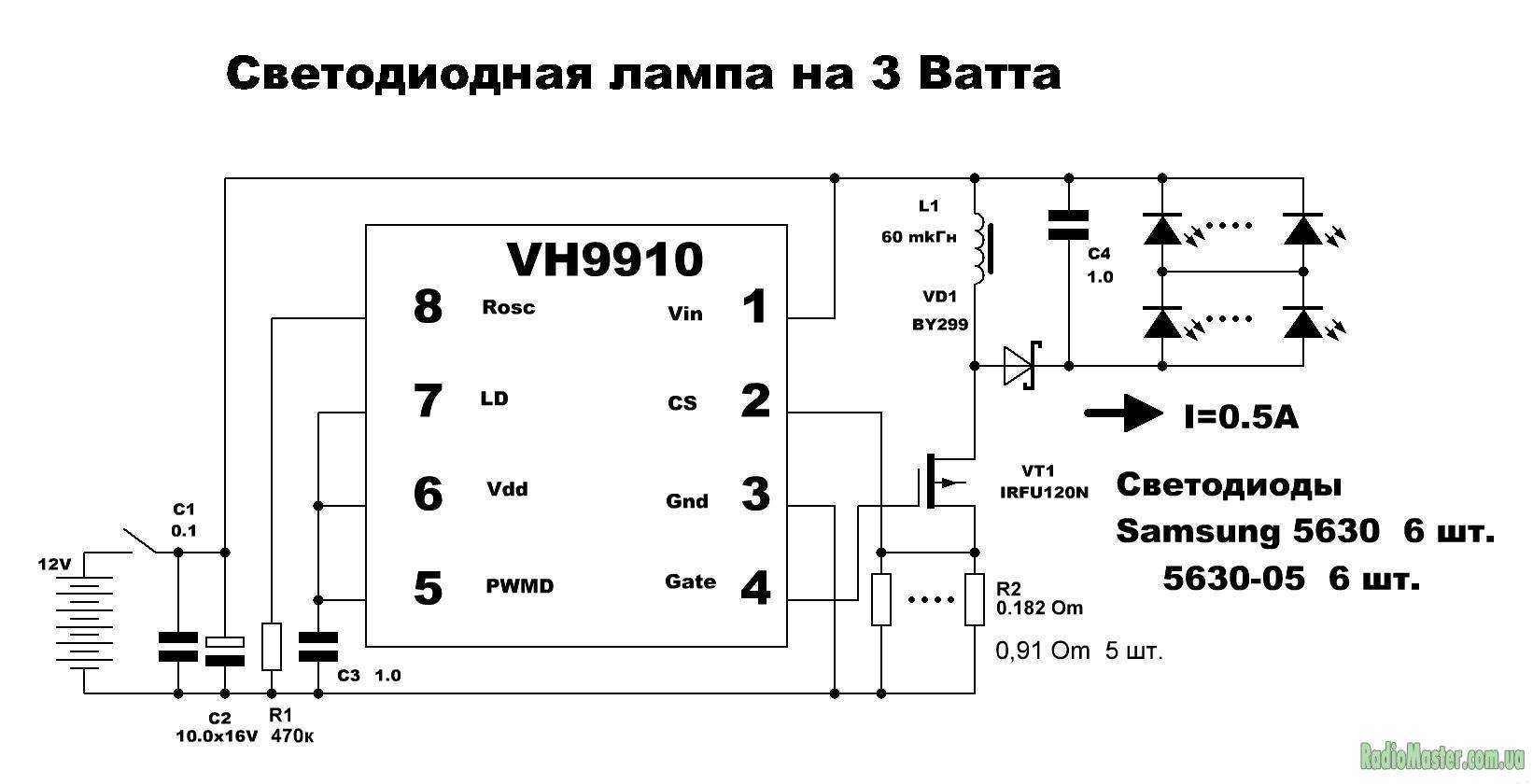

Электрическая схема:

В этой схеме больше непонятного, чем в первой.

Во-первых, из-за необычной схемы включения ШИМ-контроллера, мне не удалось эту микросхему идентифицировать. По некоторым подключениям она похожа на AL9110, но тогда непонятно, как она работает без подключения к схеме её выводов Vin (1), Vcc (Vdd) (6) и LD (7) ?

Также возникает вопрос по подключению MOSFET-а Q2 и всей его обвязки. Он ведь он имеет N-канал, а подключён в обратной полярности. При таком подключении работает только его антипараллельный диод, а сам транзистор и вся его “свита”, совершенно бесполезны. Достаточно было вместо него поставить мощный диод Шоттки, или “баян” из более мелких.

Подготовка и необходимые инструменты

Основные инструменты для ремонта светодиодных ламп:

• Отвертка с различными насадками, подходящими для разборки лампы.
• Мультиметр для измерения напряжения и проверки электрической цепи.
• Пинцет или кусачки для более удобной работы с мелкими деталями.
• Специальный герметик или клей для закрепления деталей после ремонта.

Подготовка к ремонту:

Перед началом ремонта вам необходимо выяснить причину неисправности лампы. Если лампа перестала работать вообще, то возможно причина в неисправности светодиодов или устройства управления. Если лампа работает, но светит слабо или мерцает, то причиной может быть неисправность в устройстве питания. В любом случае, перед ремонтом рекомендуется прочитать руководство пользователя для лампы и узнать особенности ее работы и конструкции.

При разборке светодиодной лампы, особенно «кукурузы», следует быть осторожным, так как они могут содержать острые и ломающиеся детали

Необходимо также обратить внимание на наличие защиты от электрического удара и использовать инструменты только после отключения питания

Пошаговое руководство по ремонту светодиодных ламп:

1. Отключите питание и снимите лампу с места установки.
2. Перед началом разборки убедитесь, что лампа полностью остыла.
3. С помощью отвертки разберите лампу на составные части, аккуратно отсоединив пластиковые или металлические элементы.
4. Тщательно осмотрите все детали на предмет повреждений или видимых причин неисправности.
5. Если установлена светодиодная лампочка, проверьте, не сломалась ли она. В случае необходимости замените ее.
6. Если неисправность вызвана проблемой с управлением или электрической цепью, используйте мультиметр для измерения напряжения и проверки цепи.
7. Выявив причину неисправности, выполните необходимые действия для ее устранения, заменив поврежденные детали или проведя необходимые ремонтные работы.
8. После устранения неисправности соберите лампу обратно, аккуратно закрепив все детали.
9. Проверьте работу лампы, подключив ее к источнику питания.
10. При необходимости используйте специальный герметик или клей для закрепления деталей или стыков в лампе.

Важно помнить, что ремонт светодиодных ламп своими руками может потребовать определенных навыков и знаний. Если у вас возникли сомнения или вы не уверены в своих способностях, лучше обратиться за помощью к специалистам

Сравнение электронных и балластных драйверов для светодиодных ламп

Из всего выше сказанного (возможно путанно) можно сделать сравнительную характеристику между двумя типами драйверов для светодиодных ламп:

Драйверы	Балластные на конденсаторах	Электронные
Вероятность электротравмы	Высокая. За счет отсутствия гальванической развязки с сетью. Запрещено прикосновение к элементам руками при включенной лампе	Низкая
Высокие токи	Не возможно получить высокие токи для свечения диодов, в результате того, что необходимы конденсаторы большого размера. Конструктивно и лампа будет больших размеров. Кроме того, увеличенные конденсаторы влекут увеличение пусковых токов, что приводит к быстрому выходу из строя выключателей	Возможно получить без особых проблем
Пульсация	Большая. Порядка 100 Гц. Практически невозможно избавиться из-за необходимости внедрения конденсаторов большой емкости на выходе, фильтрующих пульсацию	Легко регулируется либо отсутствует
Схема	Схема очень простая. Легко собирается на коленке и не требует больших познаний в радиоэлеткронике	Схема сложная. С большим количеством электронных компонентов
Выходное напряжение	Легко регулируется	Выходной диапазон напряжения узкий
Стоимость	Низкая	Высокая
Регулировка тока	Путем изменения емкости входного конденсатора	Более сложная. Как правило только при помощи резисторов. И то не всегда. Все зависит от сложности собранной схемы

Какие светодиодные драйверы для ламп лучше, а какие хуже – решать Вам. У обоих есть как сильные так и слабые стороны. И те и другие можно использовать. Только в разных помещениях. Но для себя я ввел градацию простую. Никогда не считаю качественными лампами те, которые собраны на балластах из конденсаторов по причине пульсации. Я сторонник здорового образа жизни))) и поэтому определяю такие источники света сразу в мусор.

Вариант драйвера без стабилизатора тока

В сети существует огромное количество схем драйверов для светодиодов от сети 220В, которые не имеют стабилизаторов тока.

Проблема любого безтрансформаторного драйвера – пульсация выходного напряжения, следовательно, и яркости светодиодов. Конденсатор, установленный после диодного моста, частично справляется с этой проблемой, но решает её не полностью.

На диодах будет присутствовать пульсация с амплитудой 2-3В. Когда мы устанавливаем в схему стабилизатор на 12В, даже с учётом пульсации амплитуда входящего напряжения будет выше диапазона отсечения.

Диаграмма напряжения в схеме без стабилизатора

Диаграмма в схеме со стабилизатором

Поэтому драйвер для диодных ламп, даже собранный своими руками, по уровню пульсации не будет уступать аналогичным узлам дорогих ламп фабричного производства.

Как видите, собрать драйвер своими руками не представляет особой сложности. Изменяя параметры элементов схемы, мы можем в широких пределах варьировать значения выходного сигнала.

Если у вас возникнет желание на основе такой схемы собрать схему светодиодного прожектора на 220 вольт, лучше переделать выходной каскад под напряжение 24В с соответствующим стабилизатором, поскольку выходной ток у L7812 1,2А, это ограничивает мощность нагрузки в 10Вт. Для более мощных источников освещения требуется либо увеличить количество выходных каскадов, либо использовать более мощный стабилизатор с выходным током до 5А и устанавливать его на радиатор.

Статья по схемам светодиодных драйверов и их ремонту

Саша, здравствуйте.

В частности, по теме освещения — схемы двух модулей от автомобильных LED прожекторов с напряжением на 12В. Заодно, хочу задать Вам и читателям несколько вопросов по комплектующим этих модулей.

Я не силён писать статьи, об опыте ремонта каких-то электронных устройств (это, в основном, – силовая электроника) пишу только на форумах, отвечая на вопросы участников форума. Там же делюсь схемами, срисованными мною с устройств, которые мне приходилось ремонтировать. Надеюсь, схемы светодиодных драйверов, нарисованные мною, помогут читателям в ремонте.

На схемы этих двух LED драйверов, обратил внимание потому, что они просты, как самокат, и их очень легко повторить своими руками. Если с драйвером модуля YF-053CREE-40W, вопросов не возникло, то по топологии схемы второго модуля LED прожектора TH-T0440C, их несколько

Теория питания светодиодных ламп от 220В

Самый бюджетный вариант можно собирать своими руками из вот таких светодиодов. Десяток таких малюток стоит меньше доллара, а по яркости соответствует лампе накаливания на 75Вт. Собрать всё воедино не проблема, вот только напрямую в сеть их не подключишь – сгорят. Сердцем любой светодиодной лампы является драйвер питания. От него зависит, насколько долго и хорошо будет светить лампочка.

Что бы собрать светодиодную лампу своими руками на 220 вольт, разберёмся в схеме драйвера питания.

Параметры сети значительно превышают потребности светодиода. Что бы светодиод смог работать от сети требуется уменьшить амплитуду напряжения, силу тока и преобразовать переменное напряжение сети в постоянное.

Для этих целей используют делитель напряжения с резисторной либо ёмкостной нагрузкой и стабилизаторы.

Теория питания светодиодных ламп от 220В

Самый бюджетный вариант можно собирать своими руками из вот таких светодиодов. Десяток таких малюток стоит меньше доллара, а по яркости соответствует лампе накаливания на 75Вт. Собрать всё воедино не проблема, вот только напрямую в сеть их не подключишь – сгорят. Сердцем любой светодиодной лампы является драйвер питания. От него зависит, насколько долго и хорошо будет светить лампочка.

Что бы собрать светодиодную лампу своими руками на 220 вольт, разберёмся в схеме драйвера питания.

Параметры сети значительно превышают потребности светодиода. Что бы светодиод смог работать от сети требуется уменьшить амплитуду напряжения, силу тока и преобразовать переменное напряжение сети в постоянное.

Для этих целей используют делитель напряжения с резисторной либо ёмкостной нагрузкой и стабилизаторы.

Изготовление драйвера светодиодов на 220В своими руками

Схема лед драйвера на 220 вольт представляет собой не что иное, как импульсный блок питания.

В качестве самодельного светодиодного драйвера от сети 220В рассмотрим простейший импульсный блок питания без гальванической развязки. Основное преимущество таких схем – простота и надёжность. Но будьте осторожны при сборке, поскольку у такой схемы нет ограничения по отдаваемому току. Светодиоды будут отбирать свои положенные полтора ампера, но если вы коснётесь оголённых проводов рукой, ток достигнет десятка ампер, а такой удар тока очень ощутимый.

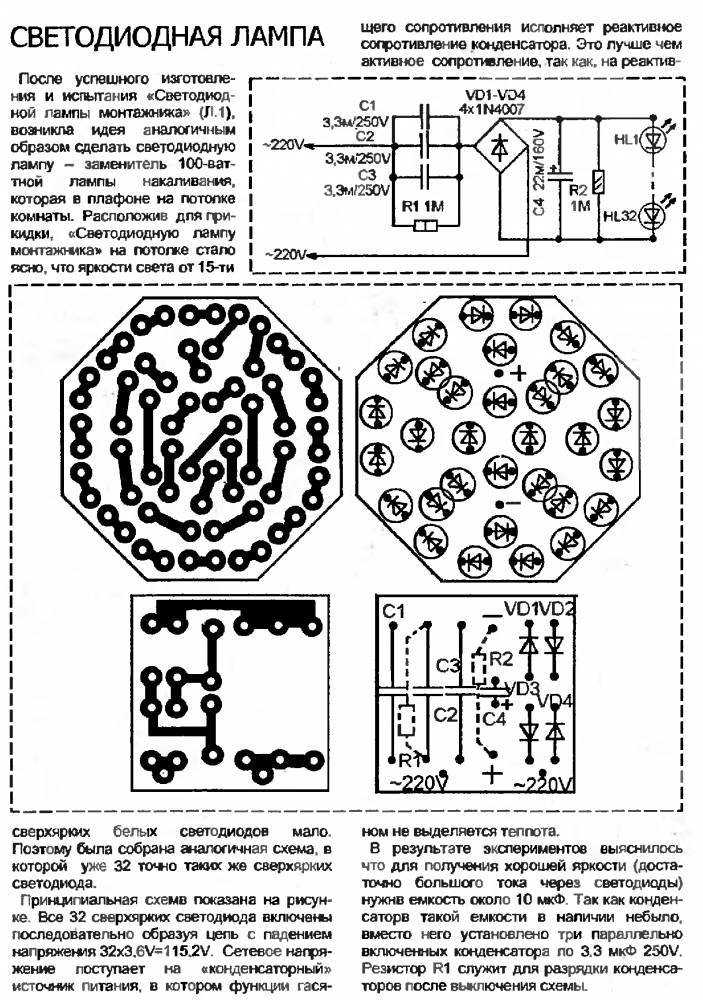

Схема простейшего драйвера для светодиодов на 220В состоит их трёх основных каскадов:

• Делитель напряжения на ёмкостном сопротивлении;
• диодный мост;
• каскад стабилизации напряжения.

Первый каскад
– ёмкостное сопротивление на конденсаторе С1 с резистором. Резистор необходим для саморазрядки конденсатора и на работу самой схемы не влияет. Его номинал не особо критичен и может быть от 100кОм до 1Мом с мощностью 0,5-1 Вт. Конденсатор обязательно не электролитический на 400-500В (эффективное амплитудное напряжение сети).

При прохождении полуволны напряжения через конденсатор, он пропускает ток, пока не произойдет заряд обкладок. Чем меньше его ёмкость, тем быстрее происходит полная зарядка. При ёмкости 0,3-0,4мкФ время зарядки составляет 1/10 периода полуволны сетевого напряжения. Говоря простым языком, через конденсатор пройдет лишь десятая часть поступающего напряжения.

Второй каскад
– диодный мост. Он преобразует переменное напряжение в постоянное. После отсечения большей части полуволны напряжения конденсатором, на выходе диодного моста получаем около 20-24В постоянного тока.

Третий каскад
– сглаживающий стабилизирующий фильтр.

Конденсатор с диодным мостом выполняют функцию делителя напряжения. При изменении вольтажа в сети, на выходе диодного моста амплитуда так же будет меняться.

Что бы сгладить пульсацию напряжения параллельно цепи подключаем электролитический конденсатор. Его ёмкость зависит от мощности нашей нагрузки.

В схеме драйвера питающее напряжение для светодиодов не должно превышать 12В. В качестве стабилизатора можно использовать распространённый элемент L7812.

Собранная схема светодиодной лампы на 220 вольт начинает работать сразу, но перед включением в сеть тщательно изолируйте все оголённые провода и места пайки элементов схемы.

Global Lights Светодиодный уличный фонарь мощностью 50 Вт с рассеивателем и драйвером IP65

Ошибка базы данных WordPress:

Ошибка базы данных WordPress:

HomeLed LightStreet LightGlobal Lights Светодиодный уличный фонарь мощностью 50 Вт с рассеивателем и драйвером IP65

• Отзывы (0)
• Информация о поставщике
• Другие продукты

Ошибка базы данных WordPress:

Информация о продавце

• Название магазина: Все продукты
• Продавец: Все продукты
• Адрес: Haryana

• Ошибка базы данных WordPress: 9010 2

  Предупреждение : попытка прочитать свойство «среднее» для нуля в /home/kt89wcu4fhzl/public_html/wp-content/plugins/dokan-lite/includes/Vendor/Vendor.php в строке 898

  Предупреждение : Попытка прочитать свойство «count» с нулевым значением в /home/kt89wcu4fhzl/public_html/wp-content/plugins/dokan-lite/includes/Vendor/Vendor. php в строке 899 Оценки еще не найдены!

Принципиальная схема драйвера

На рисунке представлены две принципиальные схемы драйвера для 3w светодиода на основе PT4115. Первая схема питается источником постоянного тока напряжением от 6 до 30 вольт. Вторую схему дополняет диодный мост, питается она источником переменного тока с напряжением 12-18В.

Важным элементом обоих схем является конденсатор C IN . Он непросто сглаживает пульсации, но и компенсирует энергию, накопленную в катушке индуктивности в момент закрытия ключа (МОП-транзистора). Без C IN индуктивная энергия через диод Шоттки D поступит на вывод VIN и спровоцирует пробой микросхемы по питанию. Поэтому включение драйвера без входного конденсатора категорически запрещено.

Индуктивность L подбирается исходя из количества светодиодов и тока в нагрузке.

Несмотря на имеющиеся табличные данные, допускается монтаж катушки с отклонением номинала индуктивности в большую сторону. При этом снижается эффективность всей схемы, но схема остается работоспособной. На малых токах индуктивность должна быть больше, чтобы компенсировать пульсации, возникающие из-за задержки при переключении транзистора.

Резистор R S выполняет функцию датчика тока. В первый момент времени, при подаче входного напряжения ток через R S и L равен нулю. Затем внутрисхемный CS comparator сравнивает потенциалы до и после резистора R S и на его выходе появляется высокий уровень. Ток в нагрузке, ввиду наличия индуктивности, начинает плавно нарастать до величины, определяемой R S . Скорость увеличения тока зависит не только от величины индуктивности, но и от размера напряжения питания.

Работа драйвера основана на переключении компаратора внутри микросхемы, который постоянно сравнивает уровни напряжения на выводах IN и CSN. Отклонение тока через светодиод от расчетного не превышает 5%, при условии монтажа резистора R S с максимальным отклонением от номинала 1%.

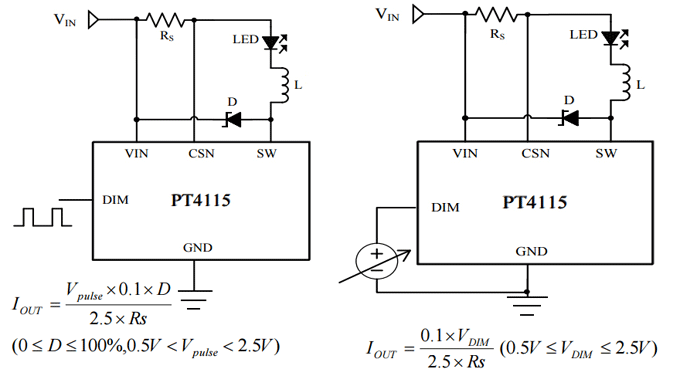

Для включения светодиода на постоянную яркость вывод DIM остаётся не задействован, а ток на выходе определяется исключительно номиналом R S . Управление диммированием (яркостью) можно осуществляться одним из двух вариантов.Первый способ предполагает подачу на вход DIM постоянного напряжения в диапазоне от 0,5 до 2,5В. При этом ток будет меняться пропорционально уровню потенциала на выводе DIM. Дальнейший рост напряжения, до 5В, не влияет на яркость и соответствует 100% току в нагрузке. Снижение потенциала ниже 0,3В приводит к отключению всей схемы. Таким образом, можно эффективно управлять работой драйвера без снятия напряжения питания. Второй способ подразумевает подачу сигнала с широтно-импульсного преобразователя с выходной частотой 100-20000 Гц.
