Полярность светодиода: где находится плюс и минус, порядок и инструменты для определения

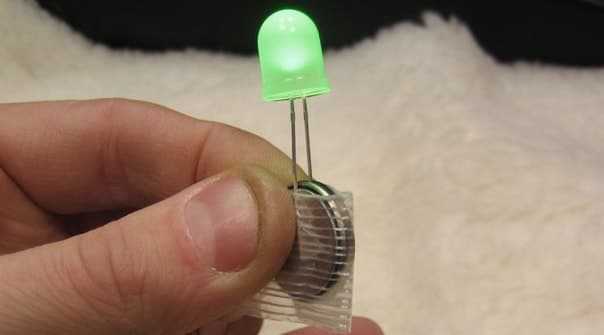

При помощи батарейки

Если источник питания отсутствует, можно попытаться определить расположение выводов от гальванического элемента, но следует иметь в виду особенности такой проверки:

батарейка может выдавать напряжение, недостаточное для открытия p-n перехода.
бытовые гальванические элементы имеют небольшую мощность, и выдаваемый ток нагрузки невелик – он зависит от начальной мощности батарейки и от остаточного заряда.

В таблице приведены параметры некоторых отечественных светодиодов. Очевидно, что распространенные полуторавольтовые химические источники тока не смогут зажечь ни один прибор из списка.

Тип прибора	Прямое падение напряжения, В	Рабочий ток, мА
АЛ102А	2,8	5
АЛ307А	2	10
АЛ307В	2,8	20

Чтобы увеличить напряжение, можно соединить батарейки последовательно. Для увеличения мощности – параллельно (только для элементов одного напряжения!). В итоге может получиться громоздкая конструкция, не гарантирующая конечного результата. Поэтому пользоваться таким методом лучше в тех случаях, когда других путей нет.

Параметры акустического кабеля для колонок

Аудиопровод обладает тремя базовыми свойствами: емкость, индуктивность и сопротивление. Из-за условий, в которых функционирует провод динамика, важнейшим качеством для него является сопротивление. Это основной параметр, отличающий акустический кабель от обычного. Это обусловлено довольно невысокими частотами и абсолютным сопротивлением системы. Большая часть звуковых установок обладает импедансом от 4 до 15 Ом.

Строение акустического кабеля

Повышение сопротивления способно влиять на эффективность системы, поскольку динамик уменьшает ток возбуждения. Следующая проблема состоит в том, что обратная ЭДС, образованная динамиком, обязана иметь первоисточник с невысоким импедансом. При увеличении импеданса первоисточника обратная ЭДС поглощается в меньшей степени. Это влияет на производительность динамика, особенно в области низких гармоник, тогда они будут не такими выраженными, приобретут менее естественное звучание.

Вам это будет интересно Особенности кабельных наконечников

В основном негативные проявления провода динамика становятся ощутимыми, когда кабельное сопротивление достигнет около 5% от общего сопротивления громкоговорителя. Поскольку оно пропорционально его длине, сопротивление АК может быть скорректировано модификацией такого параметра:

Длина обязана быть насколько возможно короче, тогда сопротивление уменьшится.

Еще одно директивное правило, которое нужно соблюдать при сборке аудиосистемы — размер линии к обоим громкоговорителям должен сохраняться одинаковым, и, следовательно, они будут иметь равное сопротивление. Система будет эффективно сбалансированной.

Обратите внимание! Чем толще провод, тем меньше сопротивление, в этом отличие качественных и некачественных изделий. Это взаимосвязь между импедансом динамика, длиной и длинной, которые влияют на сопротивление. Она должна обеспечить сопротивление speaker кабеля менее 5% от номинального импеданса динамика при разных нагрузках

Она должна обеспечить сопротивление speaker кабеля менее 5% от номинального импеданса динамика при разных нагрузках.

Определяем полярность светодиода. Где плюс и минус у LED

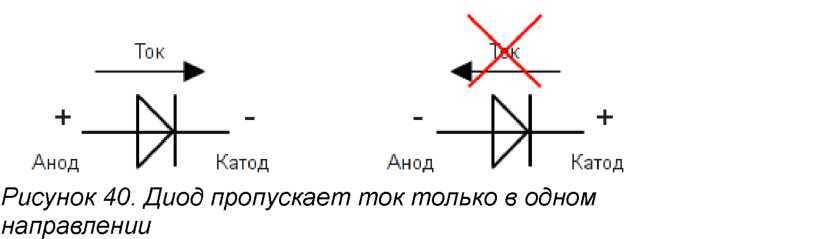

Любой любитель самоделок и электроники используют диоды в качестве индикаторов, или в качестве световых эффектов и освещения. Чтобы Led прибор светился, нужно его правильно подключить. Вам уже известно, что диод проводит ток только в одну сторону. Поэтому прежде чем паять, нужно определить где анод и катод у светодиода.

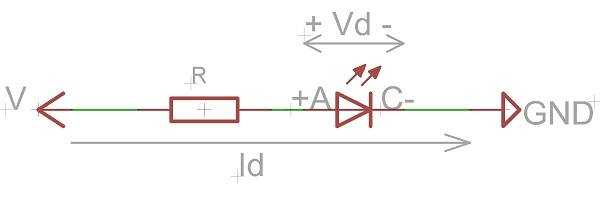

Вы можете встретить два обозначения LED на принципиальной электрической схеме.

Треугольная половина обозначения – анод, а вертикальная линия – катод. Две стрелки обозначают то, что диод излучает свет. Итак, на схеме указывается анод и катод диода, как найти его на реальном элементе?

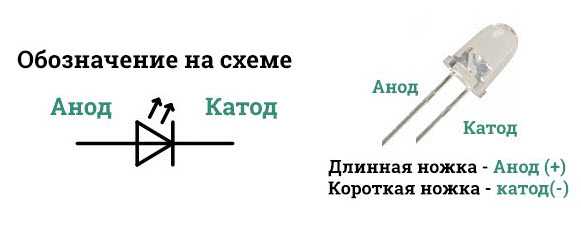

Цоколевка 5мм диодов

Чтобы подключить диоды как на схеме нужно определиться где у светодиода плюс и минус. Для начала рассмотрим на примере распространённых маломощных 5 мм диодов.

На рисунке выше изображен: А — анод, К — катод и схематическое обозначение.

Обратите внимание на колбу. В ней видно две детали – это небольшой металлический анод, и широкая деталь похожая на чашу – это катод. Плюс подключается к аноду, а минус к катоду

Плюс подключается к аноду, а минус к катоду.

Если вы используете новые LED элементы, вам еще проще определить их цоколевку. Определить полярность светодиода поможет длина ножек. Производители делают короткую и длинную ножку. Плюс всегда длиннее минуса!

Если вы паяете не новый диод, тогда плюс и минус у него одинаковой длины. В таком случае определить плюс и минус поможет тестер или простой мультиметр.

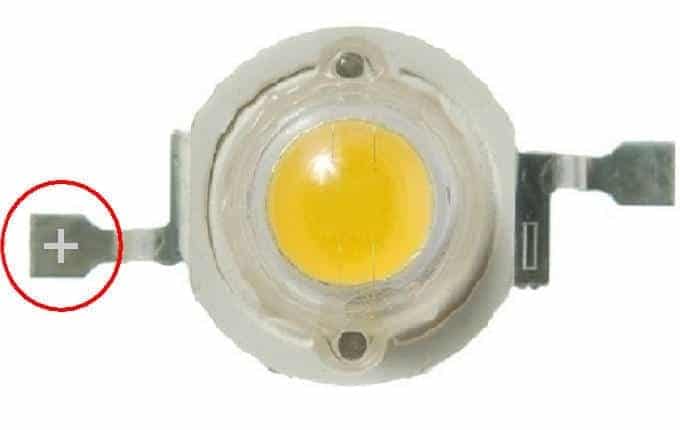

Как определить анод и катод у диодов 1Вт и более

В фонариках и прожекторах 5мм образцы используются всё реже, на их смену пришли мощные элементы мощностью от 1 ватта или SMD. Чтобы понять где плюс и минус на мощном светодиоде, нужно внимательно посмотреть на элемент со всех сторон.

Самые распространённые модели в таком корпусе имеют мощность от 0,5 ватт. На рисунке красным обведена пометка о полярности. В данном случае значком «плюс» помечен анод у светодиода 1Вт.

Как узнать полярность SMD?

SMD активно применяются практических в любой технике:

Лампочки;
светодиодные ленты;
фонарики;
индикация чего-либо.

Их внутренностей разглядеть не получится, поэтому нужно либо использовать приборы для проверки, либо полагаться на корпус светодиода.

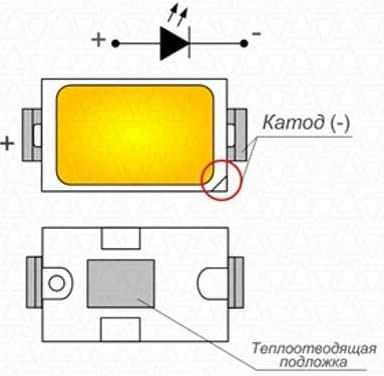

Например, на корпусе SMD 5050 есть метка на углу в виде среза. Все выводы, расположенные со стороны метки – это катоды. В его корпусе расположено три кристалла, это нужно для достижения высокой яркости свечения.

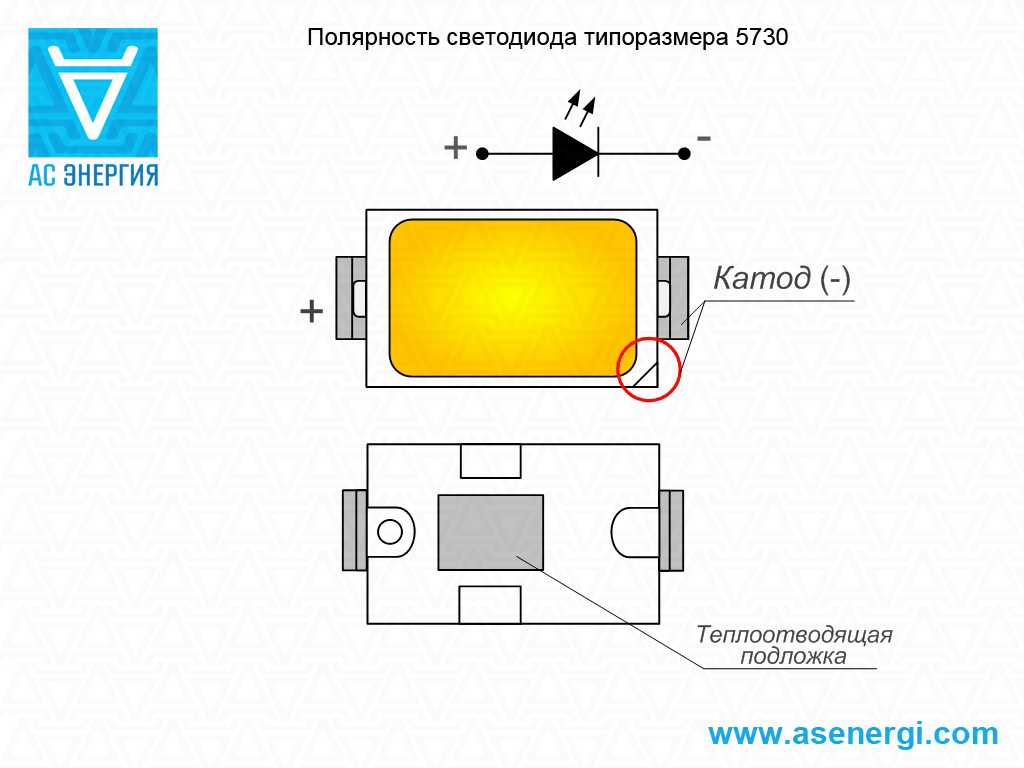

Подобное обозначение у SMD 3528 тоже указывает на катод, взгляните на эту фотографию светодиодной ленты.

Маркировка выводов SMD 5630 аналогична – срез указывает на катод. Его можно распознать еще и по тому, что теплоотвод на нижней части корпуса смещён к аноду.

Как определить плюс на маленьком SMD?

В отдельных случаях (SMD 1206) можно встретить еще один способ обозначения полярности светодиодов: с помощью треугольника, П-образной или Т-образной пиктограммы на поверхности диода.

Выступ или сторона, на которую указывает треугольник, является направлением протекания тока, а вывод расположенный там – катодом.

Определяем полярность мультиметром

При замене диодов на новые, вы можете определить плюс и минус питания вашего прибора по плате.

Светодиоды в прожекторах и лампах обычно распаяны на алюминиевой пластине, поверх которой нанесён диэлектрик и токоведущие дорожки. Сверху она обычно имеет белое покрытие, на нём часто указана информация о характеристиках источника питания, иногда и распиновка.

Но как узнать полярность светодиода в лампочке или матрице если на плате нет сведений?

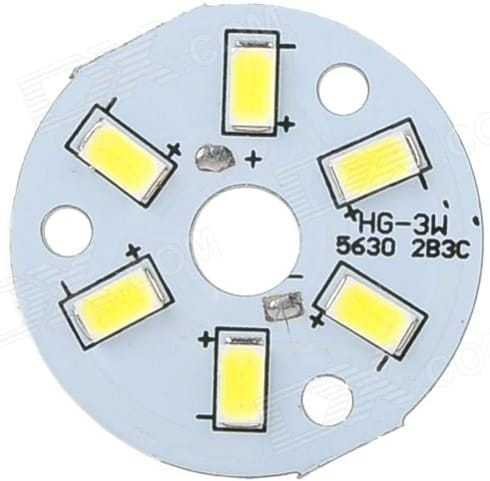

Например, на этой плате указаны полюса каждого из светодиодов и их наименование – 5630.

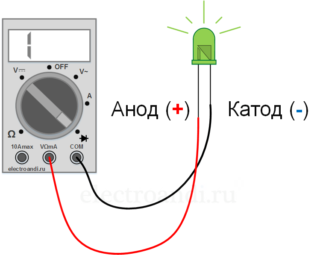

Чтобы проверить на исправность и определить плюс и минус светодиода воспользуемся мультиметром. Черный щуп подключаем в минус, com или гнездо со знаком заземления. Обозначение может отличаться в зависимости от модели мультиметра.

Далее выбираем режим Омметра или режим проверки диодов. Затем подключаем поочередно щупы мультиметра к выводам диода сначала в одном порядке, а потом наоборот. Когда на экране появятся хоть какие-то значения, или диод загорится – значит полярность правильная. На режиме проверки диодов значения равны 500-1200мВ.

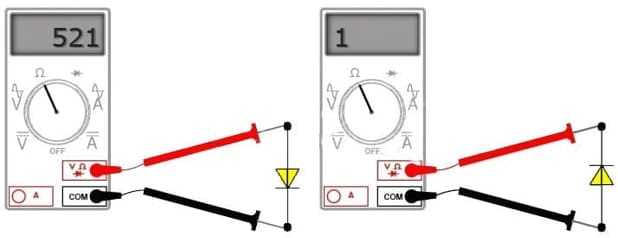

В режиме измерения значения будут подобными тем, что на рисунке. Единица в крайнем левом разряде обозначает превышение предела, либо бесконечность.

Другие способы определения полярности

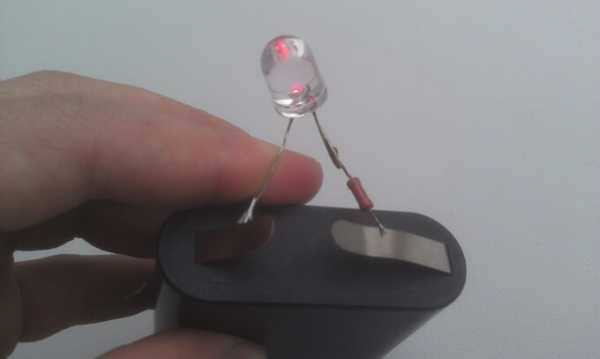

Самый простой вариант для определения где плюс у светодиода – это батарейки с материнской платы, типоразмера CR2032.

Её напряжение порядка 3-х вольт, чего вполне хватит чтобы зажечь диод. Подключите светодиод, в зависимости от его свечения вы определите расположение его выводов. Таким образом можно проверить любой диод. Однако это не очень удобно.

Насколько опасно перепутать плюс и минус при подключении свтодиодных ламп?

Ответ:

Для всех наших LED ламп, способных работать от постоянного тока, это не опасно. Таких ламп у нас несколько: все модели с цоколем G4, 8 моделей с цоколем GU5.3 и около 12 моделей с цоколем Е27.

Более того, большинство из них имеет диодный мост на входе питания, так что они будут одинаково работать при любой полярности подключения. Есть также три модели маленьких светодиодных ламп G4 без диодного моста, и для которых важна полярность подключения:

Но даже если у светодиодной лампы нет диодного моста, то подключение «плюс на минус» ничего плохого ей не сделает (речь о штатном напряжении питания, конечно). Лампа просто не загорится. Однако, оставлять такое неработающее подключение надолго мы, всё же, не рекомендуем.

Есть проблемы с эксплуатацией купленного светодиодного оборудования? Не можете определиться с выбором? Вам не понятны какие-то характеристики? Тогда задайте вопрос консультанту. Как правило, мы отвечаем на вопросы в течение 10-20 минут, независимо от того, являетесь Вы нашим покупателем или нет.

Либо ответ будет непосредственно выслан Вам на электронную почту, либо он появится на нашем сайте, а Вы получите одно письмо-уведомление со ссылкой на него.

Укажите, пожалуйста, Ваше имя и адрес электронной почты.

Заполняя эту форму, Вы не подписываетесь ни на какие рассылки. Никогда и ни при каких условиях мы не рассылаем никаких рекламных писем.

Просим Вас формулировать вопрос максимально подробно. Например, такой вопрос не корректный: «Я заменил три лампы на светодиодные, а они не горят. Что делать?». Из подобного вопроса никак не узнать, какой цоколь у ламп, какая мощность, что было заменено, сколько всего ламп в люстре, какое напряжение питания и, если напряжение пониженное, то какой трансформатор используется и т.п.Если Вам требуется консультация по выбору прожекторов для какого-либо помещения, укажите, пожалуйста требуемую освещенность в помещении или, по крайней мере, опишите назначение помещения.

* — поле, обязательное к заполнению

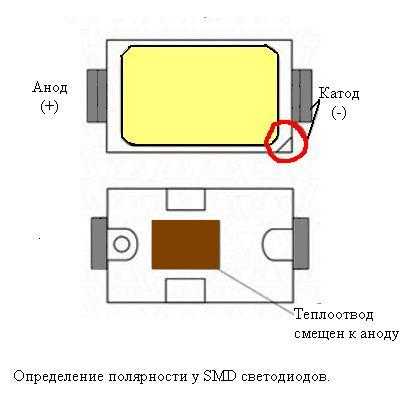

Распознаем полярность у светодиода в корпусе SMD.

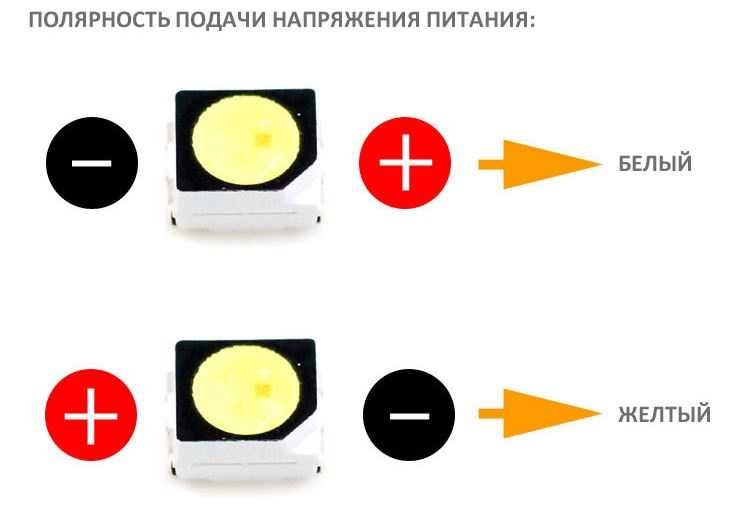

Если светодиод выполнен в корпусе SMD, то рассмотреть, что же у него внутри невозможно. Как правило, производители заботятся об электротехниках и делают определенные пометки. Полярность можно распознать по срезу на корпусе, теплоотводу или пиктограмме. Первые два способа больше подходят для больших типоразмеров.

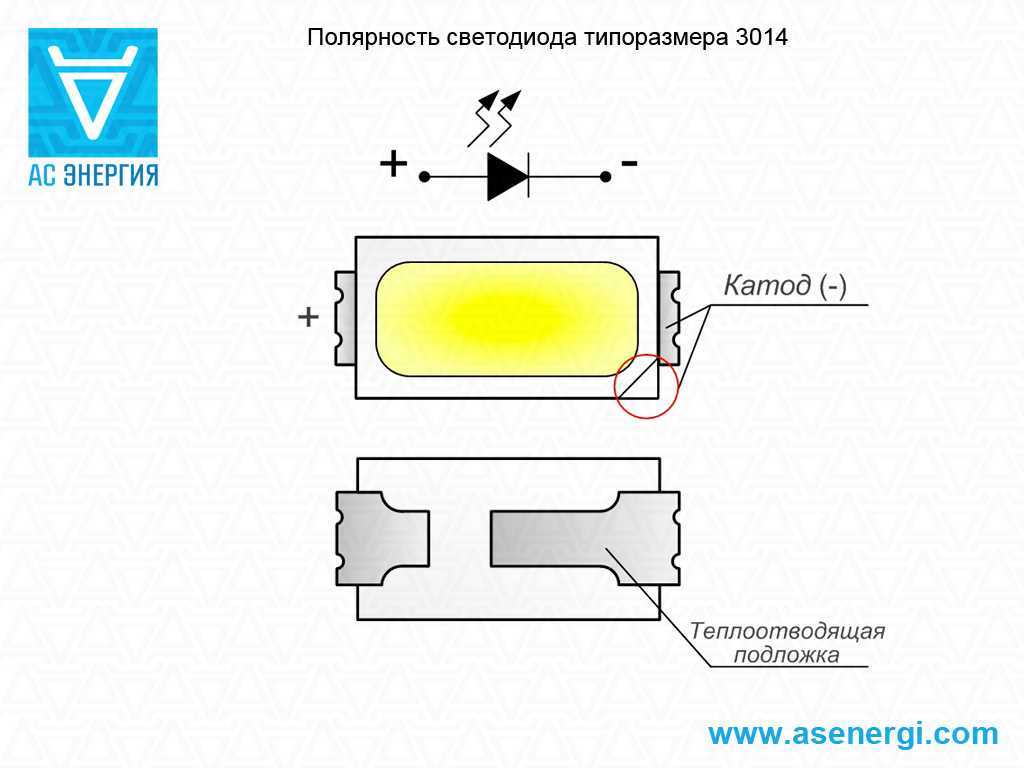

На корпусе таких диодов можно найти конструктивный срез. Именно он указывает на отрицательный контакт (катод). С противоположной стороны, соответственно, будет расположен положительный анод.

Теплоотвод с обратной стороны корпуса также подсказывает полярность. Он смещен к аноду.

На небольшие SMD диоды (например, типоразмер 1206) в качестве подсказки наносят специальные пиктограммы. Они имеют форму треугольника, буквы П или Т. Выступ обозначает катод.
