Диммеры для светодиодных ламп 220 в: что это такое и в каких случаях используются

Установка светорегулятора

Установить диммер гораздо проще, чем изготовить. Однако, если вы не разбираетесь в впредставленной ниже электросхеме, и не понимаете, что такое «фаза» и «ноль», лучше обратиться к специалисту.

Перед установкой светорегулятора светодиодной лампы первым делом выключите электричество в доме! Затем определитесь с местом установки. Следующим шагом – зачистите провода обычным ножом

Теперь самое важное, включите напряжение и найдите фазовый провод при помощи индикатора фаз. Обычно это провод коричневого, серого или черного цвета

После чего, установите диммер в соответствии со схемой через фазовый провод – L. Установите регулятор на место и закрепите. На этом все, осталось включить электричество и проверить работу.

Как узнать, что светодиодная лампа диммируемая?

Удостовериться в том, что выбранная лампа диммируемая, очень просто. Достаточно взглянуть на упаковку лампочки. Если там присутствует надпись «диммер», «диммируемая», «step dimmer» или «dimmable» (иногда используются значки плюса и минуса либо изображение шкалы регулировки яркости), то выбранная лампа диммируемая.

Если такой надписи (либо иного обозначения) нет, то лампа недиммируемая, а, следовательно, ее регулировка с помощью диммера невозможна. При наличии сомнений всегда можно обратиться к консультанту и уточнить поддержку упомянутой опции или найти нужную информацию на сайте производителя.

Преимущества и недостатки диммеров

К числу преимуществ выключателей различного типа с регуляторами можно отнести плавный запуск системы освещения, что позволяет существенно увеличить срок службы осветительных приборов (период эксплуатации у ламп накаливания в этом случае увеличивается до 40%).

Диммеры можно использовать не только для управления светом, но и для регулирования напряжения других приборов (чайников, утюгов, нагревателей)

При этом важно соблюдать соответствие между мощностью приспособления и оказываемой на него нагрузкой. Подобные приборы создают безграничные возможности для оформления интерьера

С их помощью легко осуществить точечную подсветку выбранной зоны, создать интересные световые картины

Ценным качеством диммеров является также способность управлять источниками света дистанционно или при помощи звуков

С их помощью легко осуществить точечную подсветку выбранной зоны, создать интересные световые картины. Ценным качеством диммеров является также способность управлять источниками света дистанционно или при помощи звуков

Подобные приборы создают безграничные возможности для оформления интерьера. С их помощью легко осуществить точечную подсветку выбранной зоны, создать интересные световые картины. Ценным качеством диммеров является также способность управлять источниками света дистанционно или при помощи звуков.

Однако такие приборы также имеют свои недостатки. Светорегуляторы можно применять лишь для управления источников света, мощность которых соответствует аналогичному показателю устройства. Из-за особенностей напряжения на выходе понижающие трансформаторы могут работать некорректно.

Устройства могут создавать электромагнитные помехи, что будет препятствовать работе радио и других приборов. Определенные типы ламп (особенно оснащенные дополнительными устройствами – ЭПРА, драйвером) в принципе не могут совмещаться с диммерами. КПД светорегуляторов при работе с лампами накаливания достаточно низок. Понижение яркости ламп мало влияет на расход электроэнергии, которая вместо света переходит в тепло.

Диммер с поворотным выключателем

Такие модели самые распространенные и иногда снабжаются еще и пультом дистанционного управления.

Вращением вручную круглого переключателя, устанавливается необходимая в данный момент интенсивность освещения.

Правда когда есть в наличии инфракрасный пульт, мало кто в дальнейшем дотрагивается до этого колесика

Однако обратите внимание, что инфракрасный пульт работает только в зоне прямой видимости диммера и его луч должен быть непосредственно направлен на корпус регулятора

Расстояние взаимодействия — около 5 метров.

Монтируются такие регуляторы в стену, наподобие комнатных выключателей. И устанавливаются в такую же монтажную коробку.

Никакой прокладки дополнительной проводки не требуется.

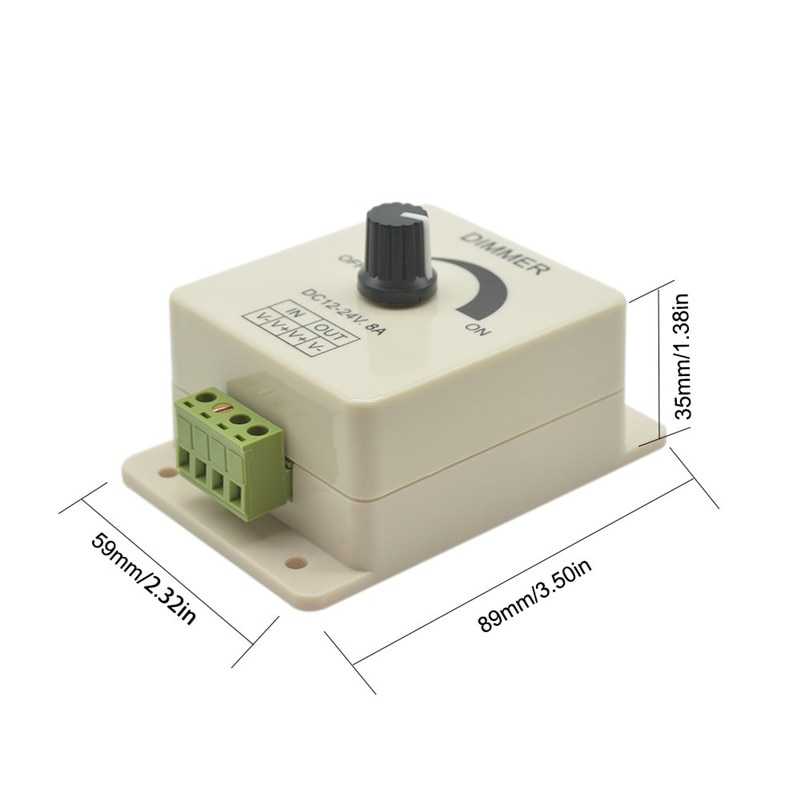

Вообще они могут быть рассчитаны на разное напряжение от 12 или 24в до 220 вольт.

При низком напряжении, в схеме подключения диммер идет после блока питания.

Сколько светильников выдержит диммер

Общее число рабочих светильников выбирается, зная предельную мощность регулятора. Для получения конкретной цифры используются системные калькуляторы. Расчет проводится, исходя из категории помещения:

• детская;
• столовая;
• спальня;
• кухня;
• ванная.

Типы ламп:

• источники света галогеновые;
• LED-светильники;
• накаливания;
• люминисцентные;
• индукционные

В системные калькулятор вводятся:

1. Вид комнаты / помещения.
2. Основные размеры площади;
3. Используемые разновидности ламп.

Для расчета самостоятельно нужно учесть специфику различных источников:

1. Число ламп накаливания можно просчитать, поделив предельную величину мощности диммера на мощность одной лампочки.
2. При расчете количества лампочек светодиодных в сети 220 V, предельный показатель мощности свето-регулятора делится на 10. И полученная сумма делится еще раз на мощность лампы-LED.

Схема диммера для ламп накаливания на 220В: как работают промышленные модули и самодельные конструкции

Принцип работы диммера переменного тока поможет понять график преобразования им обычной синусоиды напряжения, представленный для трех случаев подключения мощности: 85, 50 и 15% от величины начального сигнала.

Пунктирной линией синего цвета я показал форму нормальной синусоиды, которую разделил на участки:

1. Синего цвета, обозначающую паузы в подаче электрической энергии на подключенную нагрузку.
2. Красные, символизирующие время протекания переменного тока.

Представленный график работы диммера помогает понять, что чем короче время подачи напряжения или длиннее пауза, тем меньше выходная мощность светорегулятора. Это значит, что лампочка Ильича будет вырабатывать пониженный световой поток не одинаково.

Здесь используется тот принцип, что нить накаливания в разогретом состоянии обладает высокой инерционностью: ее свечение от чередующихся отключений и включений рабочих токов нашим глазом воспринимается как равномерное.

Типичная схема простого диммера на тиристоре SCR , диодном мосту VD1-4, динисторе ZD, диоде, переменном резисторе и конденсаторе показана ниже.

Эта схема за счет задержки времени, формируемой током заряда конденсатора, отрезает переднюю часть фронта полусинусоиды. Она обозначается leading edge — отсечка переднего фронта.

Dimmer, использующий в своей конструкции подобное простое управление на тиристорах, широко используется для работы с лампами накаливания.

Его при промышленном изготовлении выполняют в пластмассовом корпусе, который встраивается в обычную коробку подрозетника вместо выключателя. Сзади модуля имеются клеммы для подключения проводов питания и отходящей схемы.

Спереди выполнена удобная рукоятка управления световым потоком лампы накаливания. Выбором ее положения настраивают требуемый уровень освещения.

Dimmer для управления светом ламп накаливания не сложно изготовить своими руками. Одну из доступных схем для повторения с маркировкой деталей показываю ниже.

Все детали можно спаять навесным монтажом или разместить на плате. Места они много не занимают, но в целях безопасности собранную конструкцию сразу помещайте в прочный диэлектрический корпус. На схеме присутствует опасное для человека напряжение 220 вольт.

При наладке схемы изолируйте открытые места подручными средствами: пластик, бумага, изолента.

Схемы подключения диммера для комфорта пользователей

Самый распространенный вариант, подходящий для всех типов светорегуляторов — это способ замены им штатного одиночного выключателя. Dimmer просто встраивают в подрозетник на его место.

Схемы подключения диммера из двух отдельных модулей для управления одним центральным светильником позволяют регулировать освещение из разных мест протяженного помещения, например, гостиной, коридора.

Вариант подключения диммера через выключатель позволяет включать освещение на входе в кабинет, а регулировать степень освещения непосредственно на рабочем месте с учетом местных условий. Схема не сложная, удобна для применения в служебных помещениях.

Обыкновенный выключатель можно заменить на два проходных для длинных помещений. Их размещают на противоположных концах (вход и выход), а диммер располагают непосредственно на рабочем месте.

Полезные советы для эксплуатации

Для экономии электроэнергии при пользовании лапами накаливания регулятор выставляют на работу с минимальной мощностью. Тогда ожидаемый эффект сбережения достигнет 15%.

Полупроводниковые компоненты не любят повышения температуры. Им вреден нагрев выше 30 градусов. Если отсутствует возможность отвода тепла с них, то Dimmer лучше отключить — вывести из работы.

При ремонте электронного модуля в сервисном центре соглашайтесь на замену штатного симистора более мощной моделью. В результате получите Dimmer повышенной надежности.

Диммер своими руками

Стоимость регулятора не велика и проще всего приобрести готовый в магазине. Для тех, кто хочет сделать диммер своими руками по каким-либо причинам, приводим небольшую инструкцию.

Дело это не сложное, но все же требует определенных знаний. Мы подразумеваем, что читатель умеет пользоваться паяльником и знает, как читать элементарные электронные схемы.

Первым делом изучите схему светодиодного диммера:

Из схемы видно, что для изготовления светорегулятора понадобятся следующие детали:

1. Симистор.
2. Динистор.
3. Два конденсатора.
4. Три сопротивления (один из которых подстроечный 250кОм).
5. Текстолит

Необходимый материал:

1. Текстолит.
2. Медный провод сечением 0,5 кв. мм. (если предполагается поверхностный монтаж, без травления платы).
3. Припой.

После сборки самодельного регулятора по схеме, в целях безопасности, лучше всего установить его в коробку. Для возможности регулировки яркости, подстроечный резистор необходимо закрепить в корпусе коробки

Собственноручное изготовление диммера

Изначально предстоит определиться с рядом параметров, среди которых мощность, тип размещения, управления. Без этой процедуры работоспособный регулятор получится создать только случайно, что бывает редко.

Далее необходимо приобрести или получить в собственность другим путем симистор, динистор, а также узел, который формирует управляющий импульс, например, взять из ненужного прибора.

Кроме того, понадобится конденсатор и 2 резистора, способные поддерживать определенную ранее мощность. Причем один из них должен быть переменным. Эта особенность позволит менять напряжение тока.

На схеме указано, как пользователь сможет управлять одним источником света с помощью двух регуляторов, установленных в разных частях помещения, что удобно

А когда его значение достигнет максимально возможного для используемого динистора, то он срабатывает и подает необходимый командный импульс. Который направляется на симистор, а далее попадает к лампам или другим электроприборам.

Когда откроется этот силовой ключ зависит от положения органов управления. Так как это могут быть и 220 В, и 40 В, если оно необходимо человеку.

Поскольку умельцы изготавливают в основном накладные регуляторы яркости, то установить его в цепь не составит труда. Так как эта операция ничем не отличается от монтажа традиционного выключателя

Все перечисленные выше элементы конструкции соединяются в одно изделие согласно приложенной схеме с помощью проводов и пайки. Контакты необходимо тщательно изолировать. Так как короткое замыкание — одна из нескольких распространенных причин поломки электрооборудования.

Особенности работы диммируемой led лампы и ее отличия от обычной

Вернемся к проблеме с регулировкой яркости обычной светодиодной лампы. Почему так происходит? Дело в том, что полупроводниковому прибору, коим и является светодиод, для работы требуется постоянное напряжение питания, а в осветительной сети – переменное. Кроме того, ток, проходящий через диод, должен быть строго заданной величины. В противном случае прибор выйдет из строя.

Диммер, встроенный в светодиодную лампочку или светильник, как раз решает эти задачи. Он преобразует переменное напряжение в постоянное и понижает до необходимой величины. Дополнительно он устанавливает необходимый ток через диод и поддерживает его на заданном уровне – стабилизирует.

Что происходит, когда ты пытаешься регулировать яркость такой лампочки диммером? Ты крутишь ручку, и действующее напряжение на нагрузке изменяется. Но в драйвер светодиодной лампы 220В заложены четкие инструкции – держать напряжение и ток на заданном уровне. Он выполняет свою работу, пока может. Ты крутишь – ничего не меняется. Но если входное напряжение слишком мало, устройство сдается: оно отключает диоды (фирменные изделия) или начинает вести себя непредсказуемо (бюджетный вариант). Именно поэтому обычная led лампа, включенная через диммер, ведет себя, мягко говоря, неадекватно: она просто не понимает, что происходит.

Конструкторы решили проблему диммирования светодиодных ламп, изменив схему драйвера. Теперь он следит за напряжением, подаваемым на лампочку. Если обнаруживается изменение, он автоматически изменяет ток через светодиод. Меньше напряжение – меньше ток. Больше напряжение – больше ток, но только если он не превышает максимально допустимый. В результате стала возможна регулировка яркости, но защита диодов от перегрузки сохранилась. Такие доработанные осветительные приборы назвали диммируемыми лампами.

Итак, светодиодные лампочки, в конструкции которых предусмотрен режим диммирования, могут использоваться с диммерами. Но с какими? Диммеры для переменного тока, работающие по принципу среза полуволны, бывают двух типов.

1. Срез переднего фронта.
2. Срез заднего фронта.

Что это означает? Первый тип подает на нагрузку только остаток полуволны переменного тока, срезая ее переднюю часть. Второй подает полуволну с самого начала, но в нужный момент отсекает остаток. Выглядит это примерно так:

Первые шире распространены из-за простоты схемотехнического решения и более низкой цены. Вторые чуть дороже, но создают меньше помех, которые могут мешать работе аудиоаппаратуры. С какими моделями светорегуляторов могут работать диммируемые лампочки? И с теми, и с другими, но второй вариант (срез заднего фронта) предпочтительней, поскольку напряжение на осветителе нарастает постепенно, а не скачком. Такой режим более “понятен” диммируемым драйверам лампочек.

Если у тебя уже установлен диммер со срезом переднего фронта, но ты решил заменить лампочки накаливания диодными, то меняй смело. Все будет прекрасно работать, но при условии, что светодиодные лампы диммируемые и качественные.

Как отличить диммируемую лампочку от обычной?

Диммируемые лампы, которые выпускаются сегодня, по внешнему виду ничем не отличаются от обычных. Все отличия, как ты понимаешь, находятся внутри, в схеме драйвера питания. Чтобы узнать, какого типа прибор ты держишь в руках, необходимо внимательно изучить упаковку или сопроводительную документацию, если таковая имеется. На упаковке диммируемой лампочки обязательно стоит соответствующая надпись «диммируемая», «dimmable» или что-то подобное. Нередко вместо надписи используют значки, изображающие ручку поворотного диммера.

Регулируемые светодиодные светильники

Оставим на время лампочки и поговорим о светодиодных светильниках, которые не менее популярны. Как обстоят дела с возможностью регулирования яркости у них? Тут вариантов намного больше, чем у led лампочек. В зависимости от поставленной задачи ты можешь выбрать один из следующих:

1. Светильник со встроенным диммируемым драйвером.
2. Светильник с внешним диммируемым драйвером (обычно это приборы точечного освещения).
3. Светильник со встроенным в драйвер диммером – тут даже диммер отдельно докупать не нужно.
4. Диммируемый драйвер для светодиодных светильников.

Как выбрать диммер

В первую очередь перед покупкой устройства, регулирующего яркость освещения, необходимо выбрать тип управления. Механические устройства будут стоить меньше, чем сенсорные или удаленные устройства.

Разобравшись с управлением, необходимо перейти к такому критерию, как мощность диммера. В этом случае нужно подумать о количестве и мощности ламп, яркость которых будет регулироваться диммером. Для этого нужно суммировать значение его силы. При этом мощность диммера должна быть больше суммарной мощности используемых ламп. Например, если общая мощность всех ламп составляет 80 Вт, то мощность диммера должна быть не менее 100 Вт. Те устройство должно иметь небольшой запас. Он также будет полезен в случае увеличения количества светильников. Мощность ламп указана на упаковке и на самом товаре.

Убедитесь, что устройство может работать при слабом освещении. Не все диммеры могут работать на минимальной настройке и хорошо снижать яркость. А если аппарат с такой задачей не справляется, проблема его купить?

Не менее важным критерием при выборе будет производитель. Проверенные и популярные бренды выпускают качественную продукцию, полностью соответствующую заявленным параметрам.

Так как сразу подобрать подходящую лампочку для конкретного устройства невозможно, как правило, это делается методом проб и ошибок. Поэтому следует сначала купить диммер, а потом уже выбирать элемент освещения. Возможно, даже продавец подскажет, к какой марке лампы подойдет ваш диммер. Но все же нужно убедиться, что можно будет поменять неподходящий товар. Но при покупке ламп следует отдавать предпочтение проверенным брендам, так как китайские недорогие лампы часто не соответствуют своим характеристикам.

По какой цене можно купить диммер для светодиодных ламп на 220 В

Теперь не проблема купить диммеры для ламп и светодиодных лент. Они продаются в традиционных специализированных магазинах, на рынках и в Интернете. Разнообразие моделей просто невероятное и порой затрудняет выбор, но всегда можно найти то, что нужно. Что касается стоимости, то стоимость диммеров варьируется от 450 рублей до нескольких тысяч. Все зависит от модели и типа устройства, его мощности, производителя и даже региона, где продается диммер. В общем, на цену влияет множество факторов, но лучше купить дорогое устройство, но от надежного производителя.

Диммеры для светодиодных ламп

В зависимости от того, для каких источников света применяются светорегуляторы, они классифицируются на:

• диммер-управление для ламп накаливания;
• диммеры для светодиодов;
• светорегуляторы для светодиодных ламп 220В;
• диммеры для энергосберегающих ламп (люминесцентных).

По сравнению с лампами накаливания светодиодные обладают значительными преимуществами

Следует отметить, что в отличие от светодиодных лент и конструкций, полупроводниковые лампы могут подключаться к бытовой сети 220В без использования преобразователей напряжения. Мощность их составляет до 40Вт. При замене обычных ламп накаливания на светодиодные источники света, необходимо ознакомиться с техническими характеристиками последних: напряжение, мощность, цветовая температура, тип цоколя, срок эксплуатации. Все эти данные имеются на упаковке изделия.

Светодиодные лампы оснащены цоколем, адаптированным под стандартный ламповый патрон. Они выпускаются с цоколями типа Е, MR и G (штырьковый). Наличие резьбовых цоколей диммируемых светодиодных ламп Е14, Е27, делает их удобным для подключения к бытовой системе освещения 220В и позволяет использовать для них стандартные светорегуляторы.

Не все устройства управления совместимы со светодиодными лампами. Чтобы покупатель мог понять, возможна ли регулировка яркости свечения приобретаемой продукции, производители наносят на упаковку и в паспорт светодиодной лампы указание о такой возможности. Это может быть либо соответствующая надпись, либо условное обозначение.

Диммер для светодиодных ламп в интерьере

Купив диммированную светодиодную лампу, можно сэкономить на приобретении специального светорегулятора. Для ламп, в устройство которых не заложена функция диммирования, используют диммеры для светодиодных светильников, работающие по принципу широтно-полюсной модуляции (ШИМ), которые отличаются довольно высокой стоимостью.

Разновидности диммеров для ламп

Большинство светорегуляторов на 220В реостатные, по принципу управления они бывают следующих видов:

• кнопочные — управление нажатием клавиш;
• вращательные — регулировка уровня освещение выполняется поворотом ручки;
• сенсорные — переключение касанием к тач-скрину;
• с дистанционным управлением — управление через отдельный пульт или приложение на смартфоне.

По типу монтажа

диммеры бывают:

• накладные — устанавливаются в подрозетник;
• модульные — фиксируются на DIN-рейку;
• встраиваемые — размещаются в монтажной коробке или прячутся под строительными элементами;
• беспроводные панели — могут устанавливаться в любой точке, ведь для управления используется беспроводные технологии.

Подключение диммера для светодиодных ламп

Подключение такого устройства обычно не вызывает трудностей. Оно осуществляется в разрыв электросети питающей нагрузки. Может монтироваться как непосредственно вместо обычного выключателя, так и быть выполнено в виде отдельного устройства. Во втором случае диммер имеет свою вилку и розетку. Вилка вставляется в розетку с напряжением 220 вольт, а в розетку устройства подключается осветительный прибор. Существует также особый случай — это монтаж непосредственно в электрощите на DIN-рейку. Простейшего вида прибор имеет только два вывода, подключение к которым не зависит от полярности.

При подключении нескольких осветительных приборов, используются два варианта исполнения: одинарный и групповой. В первом случае вся нагрузка подключается параллельно диммеру, а при групповом — осветительные приборы разделяют на группы. Каждая группа соединяется со своим устройством и не связана с другим.

Применять диммер для ламп накаливания возможно любой. А вот в связи с особенностью изготовления светодиодных и галогеновых ламп использовать совместно с ними диммер не так просто.

Особенности использования со светодиодной лампой

Диммер для светодиодных ламп 220 В может устанавливаться в саму лампу или же может представлять собой отдельное устройство. Для совместного использования применяются диммеры с широтно-импульсной модуляцией (ШИМ). При этом питание осуществляется импульсами постоянного тока. Изменяя ширину импульсов, меняется и средняя величина тока, протекающего через диод, а значит, и яркость. Недостаток такого метода — появление мерцания ламп.

Со светодиодными лампами работать сможет не каждый диммер, выпускаемый отдельно. Всё дело в том, что такие лампы используются совместно с драйверами. Они предназначены для обеспечения неизменного тока для каждого диода при условии, что входное напряжение отличается от 220 В. Если это напряжение меньше, то драйвер не запустится, а значит, лампа не загорится.

На специальных светильниках, работающих с регуляторами освещения, ставится маркировка dimmable либо специальный логотип на упаковке.

Светорегулятор на тиристорах

При наличии кучи старых телевизоров и прочих вещей пылящихся в закромах очумельцев, можно не покупать симистор, а сделать простой светорегулятор на тиристорах. Схема немного отличается от предыдущей, тем что для каждой полуволны стоит свой тиристор, и тем самым свой динистор для каждого ключа.

Кратко опишем процесс регулирования. Во время положительной полуволны емкость C1 заряжается через цепочку R5, R4, R3. При достижении порога открывания динистора V3, ток через него попадает на управляющий электрод V1. Ключ открывается пропуская положительную полуволну через себя. При отрицательной фазе тиристор запирается, а процесс повторяется для другого ключа V2, заряжаясь через цепочку R1, R2, R5.

Фазные регуляторы — димеры можно использовать не только для регулировки яркостью ламп накаливания, а также для регулирования скорости вращения вентилятором вытяжки, сделать приставку для паяльника и регулировать таким образом температуру его жала. Также с помощью диммера своими руками можно регулировать обороты дрели или пылесоса и много других применений.

Важно! Данный способ регулирования не подходит для работы с люминесцентными, экономными компактными и светодиодными лампами

Как выбрать

Собираясь сделать освещение при помощи СДЛ, следует сразу приобрести и регулятор света, благодаря которому, можно будет регулировать яркость света

Но чтобы не ошибиться в выборе стоит уделить внимание нескольким критериям:

• Мощности, она должна быть на 15-20% больше чем у световой платы. Но если в дальнейшем планируется увеличение ее длины, то необходимо, чтоб запас мощности регулятора был выше процентов на 30 чем у световой платы и при этом не забывать, что необходим запас, который должен быть до 50%, таким образом можно избежать прежде временного износа приборов.
• Напряжению, у обоих деталей оно должно быть идентичным.
• Количеству каналов, которое будет зависеть от типа СДЛ. Например, для монохромной используют одноканальные, для RGB или RGB+W нужны многоканальные регуляторы.
• Конструкции, она может быть скрытой или накладной, в этом случае все зависит от пожеланий пользователя.
• Контролю, в этом случае все также зависит от предпочтений лица устанавливающего освещение подобного типа. Но стоит знать, что устройства, имеющие сенсорный и дистанционный контроль, стоят дороже.
• Наличию функции, но тут надо понимать, что принцип чем больше, тем лучше не подойдет, так как за дополнительные возможности придется доплачивать.

При подборе регулятора для светодиодных лент нужно учесть все моменты, чтобы исключить быстрое выведение из строя конструкции и создать удобные условия использования.

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

• По типу монтажа;
• по исполнению и способу управления;
• по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

• Поворотным;
• поворотно-нажимного типа;
• кнопочным;
• сенсорным;

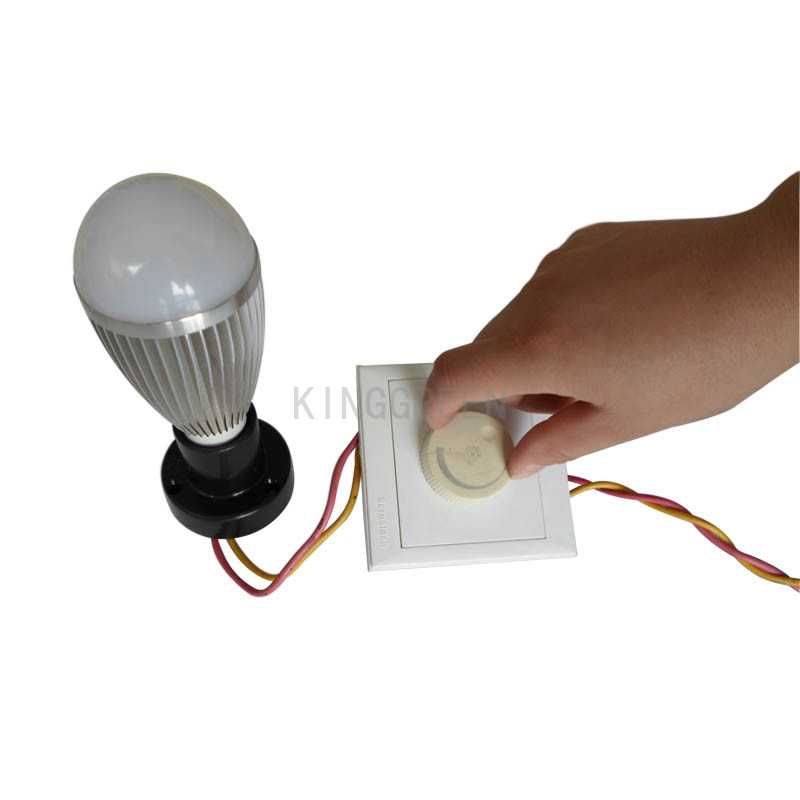

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Это интересно: От чего обеспечивает защиту металлорукав для кабелей?

Принцип работы диммера для светодиодных ламп

Механизмы для регулировки мощности функционируют по типу реостата. Изменение величины напряжения либо параметра тока производится в результате смены сопротивления. Простые по конструкции вариаторные устройства оборудуются поворотным регулятором, а также двумя контактными элементами. Они используются для регулировки параметра интенсивности лампочек накаливания и галогенных источников освещения.

Когда эти устройства появились в продаже, в качестве диммеров применялись реостаты.

На смену им пришли полупроводниковые регуляторы, в частности:

• симистр;
• динистор.

Устройства, оборудованные симисторами, функционируют по принципу применения системы широтно-импульсной модуляции. Данные системы нашли применение в оборудовании для изменения интенсивности осветительного потока диодных ламп. Это возможно благодаря смене ширины сигнала и параметра напряжения. Управление опцией выполняется посредством ШИМ-генератора.

Что касается функций устройств на 12в или 220в, то они определяются конструктивными особенностями регуляторов. Простые механизмы, которые можно сделать своими руками, могут использоваться только для изменения величины интенсивности света. Более современные модели, оснащенные схемами, характеризуются расширенным функционалом.

Ростислав Михайлов подробно рассказал о принципе действия регуляторов мощности для диодных элементов освещения.

Они используются для:

1. Тонкой настройки осветительных приборов.
2. Автоматического отключения целых групп осветительных устройств в указанное потребителем время, что позволяет сэкономить электричество.
3. Увеличения ресурса эксплуатации источников освещения.
4. Обеспечения безопасности помещения. Это достигается благодаря созданию эффекта присутствия хозяев. Речь идет о функции, когда активация и отключение осветительных устройств происходит в конкретное время, настроенное потребителем. При необходимости можно отрегулировать параметр яркости лампочек.
5. Удаленного управления группами осветительных приборов. Для этого может применяться пульт, хлопки, голосовые команды либо специальные приложения для телефонов.
