Снятие и замена заднего фонаря на ваз 2113, 2114, 2115 своими руками

Светодиодные лампы – чем они лучше

Многие иномарки в наше время оснащены светодиодными лампами вместо всем привычных ламп накаливания. Такие лампы установлены в задних фонарях в качестве стоп-сигналов, габаритных огней, указателей поворота. Это не случайно. Такой свет дает водителю, находящемуся сзади, дополнительное время для принятия решения и для совершения маневра. Преимущества светодиодных ламп:

• срок службы дольше, светоотдача выше;
• светодиод разгорается во много раз быстрее, чем обычная лампа. Это дополнительные 5-6 м при скорости 100 км/ч.
• лампы накаливания выходят из строя раньше чаще всего по причине сильной вибрации, особенно учитывая качество российских дорог. Светодиоды по этому показателю значительно долговечнее, вибрация для них не страшна.

Вот видео обзор, который будет полезно посмотреть. Здесь показывается работа светодиодных ламп сзади.

Таким образом, и их составляющих, не составит большого труда. Все, что для этого нужно – четко следовать фотоинструкциям. Можно значительно сэкономить на ремонте автомобиля, если посильную работу будет выполнять сам автовладелец своими руками. Нужно помнить правила, которые необходимо соблюдать, прибегая к самостоятельному выполнению работ:

• тщательно провести диагностику;
• выполнять советы и рекомендации по ремонту;
• использовать качественные детали заводского производства;
• произвести проверку работы систем машины после ремонта.

Но проблем не возникнет, если делать все так, как советует инструкция. Сегодня в магазинах цена на лампочки заднего фонаря, как и на сам комплект фары не такой уж и дорогой. Так что попробовать провести замену самостоятельно актуально.

Отказы в цепи габаритных огней

Габаритные световые сигналы на Самарах второго поколения, к которым относится ВАЗ 2114, расположены в соответствие с регламентом спереди и сзади машины, по два фонаря с каждой стороны автомобиля, ближе к краю, рядом с поворотниками.

1. Передние габаритные огни белого цвета, задние габариты — красные. Передние расположены в блоке передних фар, задние — в блоке задних фонарей.
2. Включаются и выключаются габариты нажатием клавиши «Выключатель габаритных огней», которая установлена в блоке переключателей наружного освещения. Клавиши расположены в центральной части приборной панели над дисплеем бортового компьютера. При включении габаритов и загорании лампочек габаритного освещения на кнопке высвечивается контрольная лампа зеленого цвета.
3. В цепи габаритного освещения установлен плавкий предохранитель габаритного освещения. Он расположен в монтажном блоке, находящемся в моторном отсеке под капотом. Предохранителей два штуки, по одному на каждую сторону габаритных огней. Предохранитель F10 стоит в цепи габаритов левого борта, он же контролирует работоспособность контрольной лампы на приборной доске, предохранитель F11 — это габариты правого борта.

Почему не горят габариты

Неисправности возникающие в работе габаритных огней беспокоят каждого автомобилиста потому что это затрудняет использование машины в темное время суток. Ведь в ПДД четко прописаны требования при остановке автомобиля и выключении зажигания в темное время суток обозначать машину горящими габаритными огнями. Отказы в цепи габаритных огней могут проявляться по разному.

Не горит одна из лампочек габаритного освещения. Самая вероятная причина — перегорела лампочка. Реже встречаются проблемы с плохим контактом — это окисление или плохое примыкание. И совсем редко — пробой в проводке к контактной группе этой лампочки. Хотя и редко, но такое тоже случается. В случае, если лампочка перегорела, ее требуется заменить. Для этого необходимо:

а) при замене лампы габарита в передней блок-фаре:

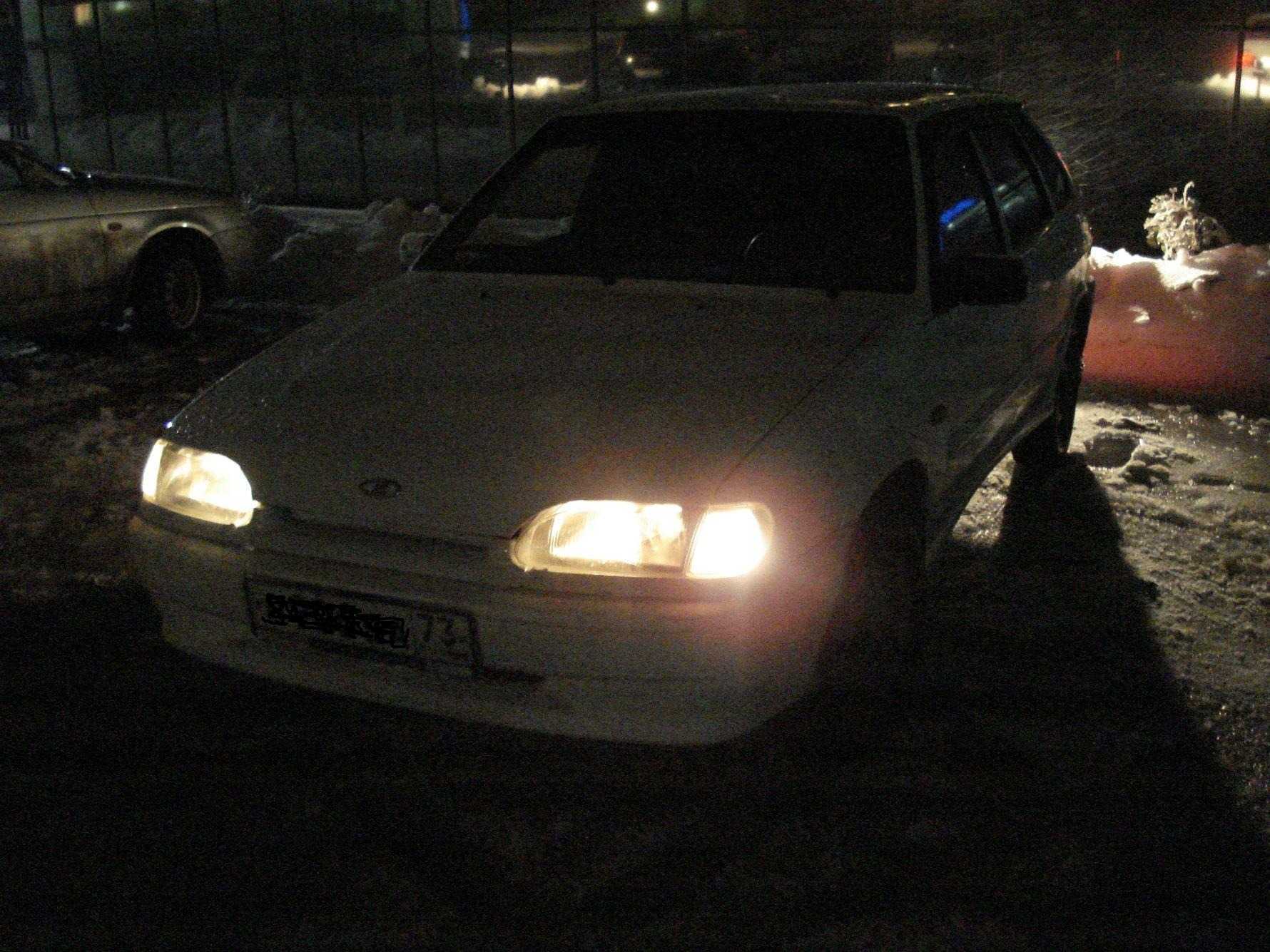

Передние габаритные огни

б) при замене лампочки габаритного света в заднем блоке фонарей:

Задние габаритные огни ваз 2114

• Не включается клавиша габаритных огней (не горит контрольная лампа на клавише). Причина в основном связана с окислившимися контактами, которые надо зачистить и промыть спиртом, вытащив блок клавиш из гнезда. Возможен выход из строя предохранителя F10, но тогда не должны загораться, в том числе, и лампы габаритов с левой стороны. На ВАЗ 2114 перегорает предохранитель габаритов не так уж и часто, тем более, что в настоящее время в монтажном блоке устанавливают широкие пластиковые предохранители с хорошими контактами.
• Промаргивание при включенных габаритах или слабое свечение ламп. Основной причиной при таких проявлениях является окисление контактов в цепи. В первую очередь надо проверить и прочистить контактную группу в монтажном блоке в цепи предохранителей. То же самое возможно в контактных группах конкретных ламп габаритного света. Не стоит забывать, что машина эксплуатируется в условиях высокой влажности и окисление — это нормальное физическое явление с которым приходится считаться.
• Постоянно горит предохранитель габаритов. Причину надо искать в монтажном блоке. Возможно плохие контакты в контактной группе предохранителей.

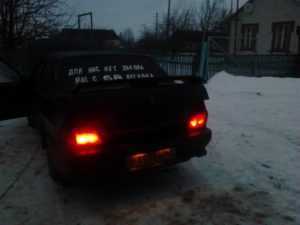

На ВАЗ 2114 не горят задние габариты

Когда на машине отказывают обе лампочки габаритных огней с одной из сторон, слева или справа, причина всегда ясна. Дело в том, что в предохранительном блоке стоит по одному предохранителю, отвечающему за каждую сторону. Надо заменить соответствующий предохранитель и неисправность будет устранена.

В то же время в интернете на форумах идет постоянное обсуждение — на ВАЗ 2114 не горят передние габариты или почему не горят задние габариты на ВАЗ 2114. Мнений и разного опыта высказывается достаточно много. Если все это обобщить, то можно сделать следующие выводы.

Габаритные огни задней полусферы находятся в блоке задних фонарей, у которых общепризнанной болезнью является постоянное окисление и коррозия контактных групп. С целью профилактики требуется постоянно контролировать эту плату.

Тоже самое возможно и на контактах передних блок-фар. Тем не менее из практики известны случаи, когда при проверке работоспособности лампочек оказывалось, что они перегорели с обеих сторон одновременно (может и поочередно, только водитель вовремя этого не заметил). При этом самодеятельный мастер проверяет все что угодно, только не лампочки, утверждая, что вероятность одновременного отказа ламп совсем минимальная. А вот мастера автоэлектрики первым делом проверяют лампу и контакт.

Не горят задние габариты ВАЗ 2114: причины, ремонт своими руками

При передвижении в темное время суток или в тумане габаритные огни незаменимы, особенно если они находятся сзади. При перемещении или во время стоянки они показывают другим автолюбителям, где находится ваш транспорт. Если не горят задние габариты на автомобиле ВАЗ-2114, то несложно будет сделать ремонт своими руками. Для этого достаточно выяснить причину и придерживаться инструкции, приведенной ниже, или просмотреть видео.

Характеристики габаритных огней ВАЗ-2114

ВАЗ-2114 относится к модификации «Самара» второго поколения. Габаритные фонари в них расположены, в соответствии с техническим регламентом, у края передней и задней части кузова, рядом с поворотниками. Входят эти светильники в блоки фар.

1. В отличие от передних габаритных огней, задние окрашены в красный цвет.
2. Кнопка включения этих фар находится в блоке управления наружным освещением. Он располагается по центру приборной панели над бортовым компьютером. Если габариты включены, на выключателе загорается подсветка зеленого цвета.

В моторном отсеке под капотом автомобиля располагается монтажный блок с предохранителями. Если у вас не работают огни только по левому или правому борту, то, скорее всего, вышел из строя один из предохранителей. Наиболее легко заметить неисправность элемента F10, так как он отвечает не только за работу правой стороны габаритных огней, но и за выполнение своих обязанностей контрольной лампой.

Если фонари отказались работать по левой стороне, то замене подлежит предохранитель F11.

Почему может не гореть задний габарит

От неисправных габаритных огней не застрахован ни один из автолюбителей

Важно быстро понять, в чем причина, и провести ремонт. Наиболее часто выходит из строя одна из ламп, тогда можно предположить причину выход из строя:

• она перегорела;
• плохой контакт;
• пробой в проводке, ведущей к этой лампе.

Первое встречается наиболее часто, в этом случае достаточно заменить вышедший из строя светильник. Если лампа работает, только если стукнуть по ней, то проблемы с контактами (хотя не всегда физическое воздействие помогает). Если при тестировании вы обнаружили, что лампочка целая, а окисления или нагара в патроне не наблюдается, то необходимо проверить проводники.

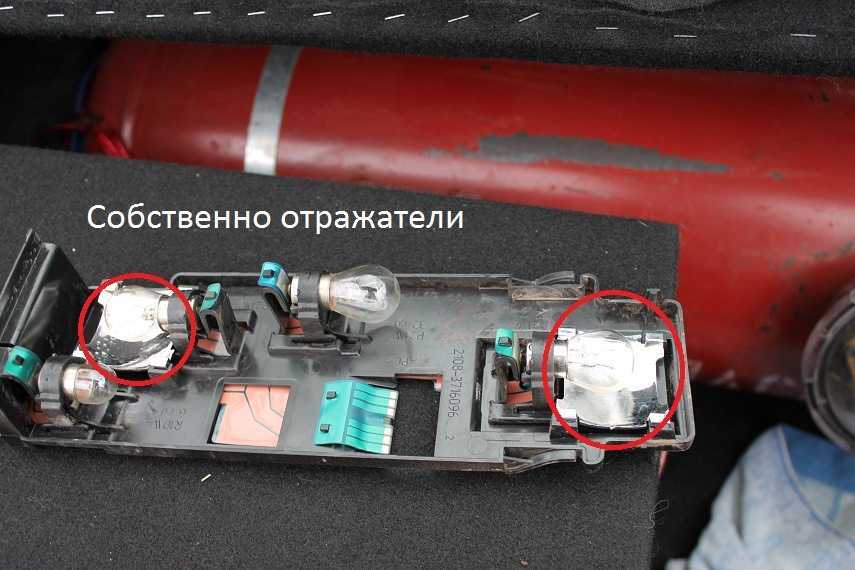

Замена испорченной лампы в заднем блоке фар проводится по инструкции:

• отключите освещение и откройте багажник;
• удалите декоративную обивку;
• сожмите фиксаторы и вытащите контактную панель фонаря;
• нажмите на сгоревшую лампу и поверните ее против часовой стрелки;
• проверьте лампочку на тестере и при необходимости установите новую.

Сборка фонарей проводится в обратном порядке. Заменить фонарь можно и в сборе

Для этого важно лишь приобрести качественный вариант, не отличающийся от оригинала

Автолюбители часто рекомендуют приобретать стоковые комплектующие или обратить внимание на фирму «Освар». Замену в сборе мы рекомендуем в том случае, если есть значительные повреждения конструкции

Часто лампы задних габаритов не сразу перегорают или отказываются работать, а возвещают о неполадках слабым свечением. Для начала прочистите группу контактов, расположенную в монтажном блоке, а затем, если неисправность не удалось исправить, поверьте группы, ведущие к каждой лампе.

Что особенно важно контролировать у задних габаритов

Если на клавише не горит контрольная лампочка, но при этом габариты работают, то в первую очередь просмотрите проводку панели. Достаньте блок клавиш из гнезда, после чего протрите контакты спиртом. Если одновременно с контрольной лампой не работают габариты по правой стороне, то проверьте предохранитель. Стоит отметить, что выходят они из строя крайне редко, так как в ВАЗ-2114 стали устанавливать широкие варианты, имеющие надежную контактную площадку.

Если F10 или F11 все-таки часто ломается, то необходимо провести проверку монтажного блока, возможно, он неисправен. Если этот узел находится в рабочем состоянии, то проведите проверку всей электрической цепи. Иногда постоянные поломки предохранителей свидетельствуют о замыкании в проводке, которое может привести к возгоранию авто без видимых на то причин.

Наиболее часто к отказу в работе габаритов приводит окисление, поэтому регулярно проверяйте блоки задних фонарей. В первую очередь при выполнении ремонта своего авто протестируйте лампы на целостность, а только потом ищите неисправность в других местах. Многие считают, что вероятность отказа ламп минимальная, но это не так – по статистике причины часто скрываются именно в них.

Почему не горят габариты

Неисправности возникающие в работе габаритных огней беспокоят каждого автомобилиста потому что это затрудняет использование машины в темное время суток. Ведь в ПДД четко прописаны требования при остановке автомобиля и выключении зажигания в темное время суток обозначать машину горящими габаритными огнями. Отказы в цепи габаритных огней могут проявляться по разному.

Не горит одна из лампочек габаритного освещения. Самая вероятная причина — перегорела лампочка. Реже встречаются проблемы с плохим контактом — это окисление или плохое примыкание. И совсем редко — пробой в проводке к контактной группе этой лампочки. Хотя и редко, но такое тоже случается. В случае, если лампочка перегорела, ее требуется заменить. Для этого необходимо:

а) при замене лампы габарита в передней блок-фаре:

— выключить все наружное освещение и открыть капот

— отвернуть винты крепящие пластиковый кожух на блок-фаре с неработающим габаритом

— вытащив патрон с перегоревшей лампочкой удалить ее и заменить на рабочую, при этом колодку с проводами отключать не надо

б) при замене лампочки габаритного света в заднем блоке фонарей:

— отключить освещение и открыть багажник

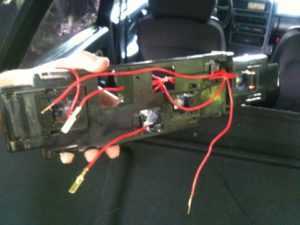

— снять декоративную обивку и вытащить колодку с проводами из контактной группы

— сжать боковые фиксаторы и вытащить контактную панель заднего фонаря с нерабочей лампочкой

— вытащить сгоревшую лампу, нажав на нее и повернув против часовой стрелки

— поставить новый осветительный прибор и установить панель в обратном порядке

• Не включается клавиша габаритных огней (не горит контрольная лампа на клавише). Причина в основном связана с окислившимися контактами, которые надо зачистить и промыть спиртом, вытащив блок клавиш из гнезда. Возможен выход из строя предохранителя F10, но тогда не должны загораться, в том числе, и лампы габаритов с левой стороны. На ВАЗ 2114 перегорает предохранитель габаритов не так уж и часто, тем более, что в настоящее время в монтажном блоке устанавливают широкие пластиковые предохранители с хорошими контактами.
• Промаргивание при включенных габаритах или слабое свечение ламп. Основной причиной при таких проявлениях является окисление контактов в цепи. В первую очередь надо проверить и прочистить контактную группу в монтажном блоке в цепи предохранителей. То же самое возможно в контактных группах конкретных ламп габаритного света. Не стоит забывать, что машина эксплуатируется в условиях высокой влажности и окисление — это нормальное физическое явление с которым приходится считаться.
• Постоянно горит предохранитель габаритов. Причину надо искать в монтажном блоке. Возможно плохие контакты в контактной группе предохранителей.

Проблемы С Электрикой

Пользователи

1 сообщений 0 спасибо

Авто: vaz 21053

• Наверх
• Ответить
• Цитата
• Вставить ник или цитату

Свои люди

848 сообщений 3 спасибо

• Город Одесса , Украина
• Авто: ВАЗ 210700-20

• Наверх
• Ответить
• Цитата
• Вставить ник или цитату

Повелитель искры / Почётный юморист клуба

Легенды

674 сообщений 1 спасибо

Город ваз , ваз ,

• Наверх
• Ответить
• Цитата
• Вставить ник или цитату

Пользователи

5 сообщений 0 спасибо

Авто: ВАЗ2107

• Наверх
• Ответить
• Цитата
• Вставить ник или цитату

Основатель клуба

6530 сообщений 33 спасибо

• Город Москва
• Авто: LADA 21043, ВАЗ 2101

• Наверх
• Ответить
• Цитата
• Вставить ник или цитату

Легенды

1169 сообщений 0 спасибо

• Город Домодедово
• Авто: Ваз 2114

• Наверх
• Ответить
• Цитата
• Вставить ник или цитату

#7 Vitaliy2008

Администраторы

6041 сообщений 93 спасибо

• Защита от спам-ботов: 730
• Город Гатчина Лен. область
• Авто: BMW 730 i сгорела после криворукого ремонта, продана ВАЗ 21043 продана, BMW X3 Е83 2005 г езжу сейчас

• Наверх
• Ответить
• Цитата
• Вставить ник или цитату

Легенды

2084 сообщений 2 спасибо

• Защита от спам-ботов: 321
• Город Ярославль
• Авто: Renault Duster

• Наверх
• Ответить
• Цитата
• Вставить ник или цитату

#9 Никос

Пользователи

1 сообщений 0 спасибо

Авто: vaz 2105

добрый день ! подскажите что может быть : ехал с моря машина заглохла как будто пропала искра . прокатился так метров 200 и она вдруг завелась и так раз 6 за 100км.при этом стрелки уровня топлива и температуры масла упали на ноль как будто выключил зажигание . а стартер и габариты работают !

• Наверх
• Ответить
• Цитата
• Вставить ник или цитату

Пользователи

3 сообщений 0 спасибо

Авто: ваз 21043

• Наверх
• Ответить
• Цитата
• Вставить ник или цитату

Свои люди

678 сообщений 31 спасибо

• Город Ставропольский край
• Авто: Ваз 21051

• Наверх
• Ответить
• Цитата
• Вставить ник или цитату

#12 Abbat

Администраторы

746 сообщений 5 спасибо

• Город Украина, Киев
• Авто: Daewoo Lanos 1.5

Igorek,Как подключал ленту? Для начала отключи ленту и все что ты подключал.

Потом поменяй предохранитель F15 (10A)

Кстати габарит у тебя погас не только задней левый, но и передний правый.

• Наверх
• Ответить
• Цитата
• Вставить ник или цитату

#13 Igorek

Пользователи

3 сообщений 0 спасибо

Авто: ваз 21043

Сообщение отредактировал Igorek: 25 April 2014 — 23:55

• Наверх
• Ответить
• Цитата
• Вставить ник или цитату

Администраторы

746 сообщений 5 спасибо

• Город Украина, Киев
• Авто: Daewoo Lanos 1.5

• Наверх
• Ответить
• Цитата
• Вставить ник или цитату

#15 Igorek

Пользователи

3 сообщений 0 спасибо

Авто: ваз 21043

Сообщение отредактировал Igorek: 28 April 2014 — 16:18

• Наверх
• Ответить
• Цитата
• Вставить ник или цитату

Администраторы

746 сообщений 5 спасибо

• Город Украина, Киев
• Авто: Daewoo Lanos 1.5

• Наверх
• Ответить
• Цитата
• Вставить ник или цитату

Пользователи

2 сообщений 0 спасибо

• Защита от спам-ботов: 123
• Авто: ваз 2104

• Наверх
• Ответить
• Цитата
• Вставить ник или цитату

#18 Vitaliy2008

Администраторы

6041 сообщений 93 спасибо

• Защита от спам-ботов: 730
• Город Гатчина Лен. область
• Авто: BMW 730 i сгорела после криворукого ремонта, продана ВАЗ 21043 продана, BMW X3 Е83 2005 г езжу сейчас

• Наверх
• Ответить
• Цитата
• Вставить ник или цитату

Пользователи

2 сообщений 0 спасибо

• Защита от спам-ботов: 123
• Авто: ваз 2104

• Наверх
• Ответить
• Цитата
• Вставить ник или цитату

#20 Vitaliy2008

Администраторы

6041 сообщений 93 спасибо

• Защита от спам-ботов: 730
• Город Гатчина Лен. область
• Авто: BMW 730 i сгорела после криворукого ремонта, продана ВАЗ 21043 продана, BMW X3 Е83 2005 г езжу сейчас

Если постоянно горит предохранитель, то возможны два варианта:

• плохой контакт в блоке предохранителей;
• где то коротит (замыкает).

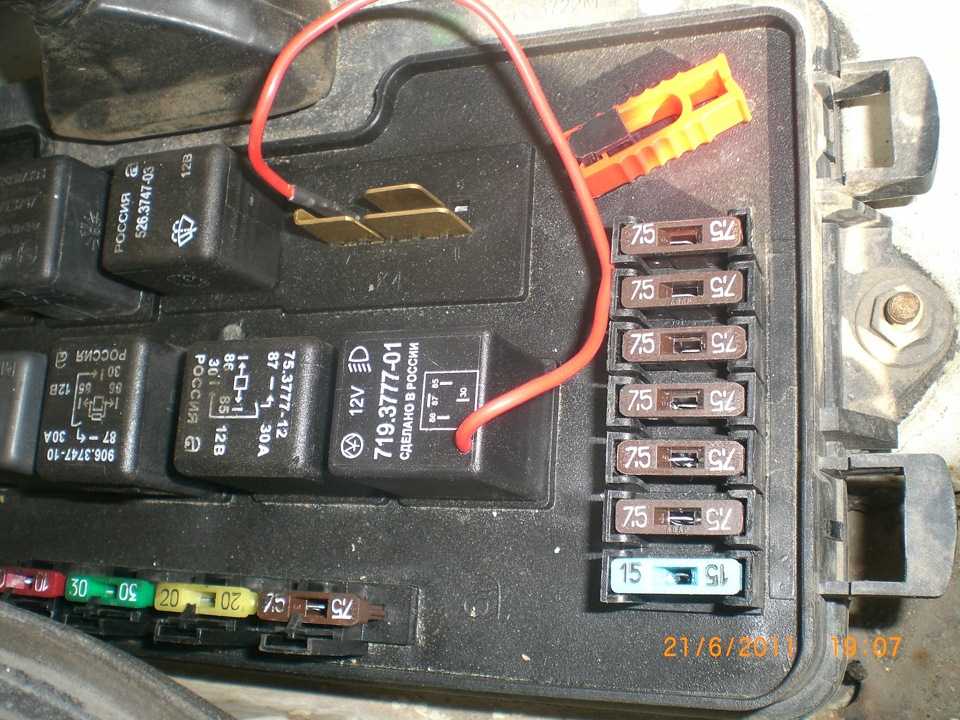

• Берём лампочку на 12 вольт и подсоединяем к ней два провода, соответственно на + и на -.
• Вынимаем перегоревший предохранитель и на места его контактов с блоком подсоединяем провода от лампочки. Если лампа горит, то где то замыкание.

Единственный способ найти место замыкания, отключить по порядку и проверить этим же способом всё, за что отвечает данный предохранитель.

Основные болезни это:

1. Провода которые идут на крышку багажника и на подсветку номера. Чаще всего именно они перетираются и замыкают.
2. Следующее слабое место, из за чего не горят на ваз 2109 тогда отцепи шлейф, который находиться у левой ноги водителя, который находится не на моторном щите, а с обратной стороны крыла сбоку, под ковром. Отсоединив шлейф, мф как раз отсоединяем цепь на подсветку номера и плафон освещения.
3. Если после этого наша лампа на блоке предохранителей погаснет, то мы нашли место, где замыкает. Далее нужно полностью смотреть проводку и лечить изолентой.

голоса

Рейтинг статьи

Задние габариты ВАЗ 2114

Будучи идеологический наследницей первого поколения, «четырнадцатая» унаследовала от нее многие технологические решения, включая внешние приборы освещения. Так, габариты на ВАЗ 2114 расположены в угловых зонах кузова спереди и сзади, которые включены, по техническому регламенту, в общие блоки фонарей и фар.

При этом, есть несколько особенностей, которые следует отметить при описании габаритных огней на ВАЗ 2114:

• включение/выключение осуществляется кнопкой в модуле управления наружным светом;
• при включенных габаритах выключатель подсвечивается зеленым индикационным диодом;
• задние габариты ВАЗ 2114, в отличие от передних, горят красным светом, согласно российским нормам безопасности на дорогах.

Блок предохранителей

За правильную работу габаритных ламп на этой Ладе отвечает выделенный блок с предохранителями, обнаружить который можно в подкапотном пространстве рядом с двигателем. Соответственно, чаще всего автолюбители, заметившие нефункционирующие габариты по левой или правой стороне машины, сталкиваются с вышедшим из строя предохранителем.

Проще всего диагностировать выход из строя предохранителя F10, так как он одновременно выступает в роли контрольной лампы, тогда как при нерабочей паре габаритов на левой стороне авто заменять придется, скорее всего, предохранитель F11.

Замена неработающей лампочки

Чтобы починить задние габариты ВАЗ 2114, необходимо следовать ряду простых рекомендаций:

• отключить электропитание автомобиля;
• открыть багажник, демонтировать декоративную накладку;
• сжать фиксаторы, извлечь контактную панель всего фонаря;
• придавить неисправную лампу и повернуть против часовой стрелки, чтобы достать ее.

Замена лампочки в габаритах

Далее лампу желательно «прозвонить» тестером, чтобы убедиться в том, что именно ее неисправность была причиной проблемы, после чего ее следует заменить на новый аналог, и можно приступать к сбору фонаря в обратном порядке.

Некоторые владельцы Лад, столкнувшись с тем, что на их ВАЗ 2114 не работают габариты, не заморачиваются и меняют весь блок фонаря в сборе – тем более, что стоят они не так дорого. Можно считать это удобным решением, так как такая замена исключает на некоторое время вероятность выхода из строя других ламп в фонаре, помимо габаритной.

В некоторых ситуациях поломка габаритов представляет собой не полную нефункциональность огней, а просто более слабое свечение, что свидетельствует о неполадках с подачей тока на контакты. Для устранения проблемы достаточно зачистить всю контактную группу в блоке управления под капотом, а если не поможет – придется проверить каждую группу, ведущую к заднему фонарю, в отдельности.

Снятие, разборка и тюнинг

С конструкцией фонаря и его схемой мы разобрались, менять лампочки умеем, теперь попробуем произвести небольшой тюнинг этих световых приборов. Но сначала научимся снимать фонарь, разбирать (точнее, ломать) и собирать (т. е. чинить).

Снятие заднего фонаря

Открываем крышку багажника, находим в обивке карман, закрывающий тыльную часть фонаря, открываем его. Снимаем колодку питания, вынимаем плату с лампами. Все эти действия подробно описаны в разделе «Как заменить лампы». Отгибаем обивку по краям фонаря, находим 4 гайки, расположенные по периметру. На фото ниже две из них отмечены стрелками.

Фонарь фиксируется четырьмя гайками

Отворачиваем их ключом на 8. Тянем фонарь по направлению стрелки на фото ниже, вынимаем его из кузова.

Снятие заднего углового фонаря

Разборка

Как и на большинстве предыдущих моделей ВАЗ, задний фонарь у 2115 неразборный, так что будем ломать. Самый обычный вариант – просто отрезать стекло по периметру. Автор следующего фото использовал для этого болгарку.

Отрезание стекла заднего углового фонаря угловой шлифмашинкой с отрезным кругом

Прошлись по периметру, где отрезным кругом не подлезть, используем обломок полотна ножовки по металлу. Аккуратно отверткой поддеваем стекло и с небольшим усилием (в одном месте оно приклеено к ребру корпуса, до которого пилой не добраться) рассоединяем.

Снятие стекла с корпуса фонаря

Набор циркулярных насадок

Сборка

Собирать фонарь, конечно, мы будем после тюнинга, но поместим этот пункт рядом с разборкой. Собираем при помощи паяльника и герметика. Прикладываем стекло к корпусу, прихватываем их между собой разогретым паяльником в десятке точек – просто, чтобы конструкция не развалилась.

Временно прихватываем стекло паяльником

Теперь тщательно проходим паяльником по периметру, спаивая обе части фонаря между собой так, чтобы было не только прочно, но по возможности и герметично.

«Пайка» корпуса заднего фонаря

Ну и чтобы влага не попала внутрь фонаря наверняка, промазываем шов герметиком.

Герметизация шва герметиком

Как только герметик высохнет, сборку заднего фонаря можно считать оконченной.

Тюнинг

Рассмотрим несложный, но весьма интересный способ тюнинга задних фонарей. Прелесть его не только в простоте, но и в широком выборе внешнего вида светового прибора и одновременно в предельно низкой цене работ. Тюнинговать будем только стоп-сигналы/габариты, но при желании то же можно проделать и с указателями поворотов или противотуманками (разобрать внутренние задние фонари можно по тому же алгоритму).

Суть метода сводится к следующему: из плотного картона вырезаем накладку, повторяющую размер окна габаритного света. В принципе, таких окон в каждом фонаре на ВАЗ 2115 два, но мы из двух сделаем одно, срезав разделяющую их алюминиевую перегородку на отражателе корпуса.

Эту перегородку мы срежем

В этой накладке вырезаем все, что нам заблагорассудится. Посмотрите несколько способов и при желании повторите их или вырежьте свой.

Варианты фигур на накладке

А дальше у нас есть два пути – прихватить эти маски к стеклу клеевым пистолетом или закрасить стекло изнутри по шаблону непрозрачной красной краской. Красной – чтобы снаружи маску при потушенных лампах не было видно. Красить можно как прорезанные части, используя картонный шаблон в качестве трафарета, так и наоборот – отметить вырезанные места маркером, убрать шаблон и закрасить все остальное. Если будем оставлять маски, а не красить, то, естественно, они должны быть красного цвета, чтобы не просвечивали.

В работе выглядеть это будет так

Отказы в цепи габаритных огней

Габаритные световые сигналы на Самарах второго поколения, к которым относится ВАЗ 2114, расположены в соответствие с регламентом спереди и сзади машины, по два фонаря с каждой стороны автомобиля, ближе к краю, рядом с поворотниками.

1. Передние габаритные огни белого цвета, задние габариты — красные. Передние расположены в блоке передних фар, задние — в блоке задних фонарей.
2. Включаются и выключаются габариты нажатием клавиши «Выключатель габаритных огней», которая установлена в блоке переключателей наружного освещения. Клавиши расположены в центральной части приборной панели над дисплеем бортового компьютера. При включении габаритов и загорании лампочек габаритного освещения на кнопке высвечивается контрольная лампа зеленого цвета.
3. В цепи габаритного освещения установлен плавкий предохранитель габаритного освещения. Он расположен в монтажном блоке, находящемся в моторном отсеке под капотом. Предохранителей два штуки, по одному на каждую сторону габаритных огней. Предохранитель F10 стоит в цепи габаритов левого борта, он же контролирует работоспособность контрольной лампы на приборной доске, предохранитель F11 — это габариты правого борта.

Почему не горят габариты

Неисправности возникающие в работе габаритных огней беспокоят каждого автомобилиста потому что это затрудняет использование машины в темное время суток. Ведь в ПДД четко прописаны требования при остановке автомобиля и выключении зажигания в темное время суток обозначать машину горящими габаритными огнями. Отказы в цепи габаритных огней могут проявляться по разному.

Не горит одна из лампочек габаритного освещения. Самая вероятная причина — перегорела лампочка. Реже встречаются проблемы с плохим контактом — это окисление или плохое примыкание. И совсем редко — пробой в проводке к контактной группе этой лампочки. Хотя и редко, но такое тоже случается. В случае, если лампочка перегорела, ее требуется заменить. Для этого необходимо:

а) при замене лампы габарита в передней блок-фаре:

б) при замене лампочки габаритного света в заднем блоке фонарей:

Задние габаритные огни ваз 2114

• Не включается клавиша габаритных огней (не горит контрольная лампа на клавише). Причина в основном связана с окислившимися контактами, которые надо зачистить и промыть спиртом, вытащив блок клавиш из гнезда. Возможен выход из строя предохранителя F10, но тогда не должны загораться, в том числе, и лампы габаритов с левой стороны. На ВАЗ 2114 перегорает предохранитель габаритов не так уж и часто, тем более, что в настоящее время в монтажном блоке устанавливают широкие пластиковые предохранители с хорошими контактами.
• Промаргивание при включенных габаритах или слабое свечение ламп. Основной причиной при таких проявлениях является окисление контактов в цепи. В первую очередь надо проверить и прочистить контактную группу в монтажном блоке в цепи предохранителей. То же самое возможно в контактных группах конкретных ламп габаритного света. Не стоит забывать, что машина эксплуатируется в условиях высокой влажности и окисление — это нормальное физическое явление с которым приходится считаться.
• Постоянно горит предохранитель габаритов. Причину надо искать в монтажном блоке. Возможно плохие контакты в контактной группе предохранителей.

На ВАЗ 2114 не горят задние габариты

Когда на машине отказывают обе лампочки габаритных огней с одной из сторон, слева или справа, причина всегда ясна. Дело в том, что в предохранительном блоке стоит по одному предохранителю, отвечающему за каждую сторону. Надо заменить соответствующий предохранитель и неисправность будет устранена.

В то же время в интернете на форумах идет постоянное обсуждение — на ВАЗ 2114 не горят передние габариты или почему не горят задние габариты на ВАЗ 2114. Мнений и разного опыта высказывается достаточно много. Если все это обобщить, то можно сделать следующие выводы.

Габаритные огни задней полусферы находятся в блоке задних фонарей, у которых общепризнанной болезнью является постоянное окисление и коррозия контактных групп. С целью профилактики требуется постоянно контролировать эту плату.

Тоже самое возможно и на контактах передних блок-фар. Тем не менее из практики известны случаи, когда при проверке работоспособности лампочек оказывалось, что они перегорели с обеих сторон одновременно (может и поочередно, только водитель вовремя этого не заметил). При этом самодеятельный мастер проверяет все что угодно, только не лампочки, утверждая, что вероятность одновременного отказа ламп совсем минимальная. А вот мастера автоэлектрики первым делом проверяют лампу и контакт.

Цены на детали

Отдельного раздела стоят и цены на все детали, что могут понадобиться при ремонте этой части автомобиля, ведь если перегорели габаритные лампочки на ВАЗ 2114 или предохранители, то их все равно придется менять на новые. В любом случае все комплектующие достаточно дешевые, все, что нам может понадобиться:

• Лампа габаритная;
• Предохранитель;
• Кнопка включения;
• Целый блок предохранителей.

На сегодняшний день обычная лампочка белого цвета стоит до 30 рублей, конечно, цена зависит от индивидуальной ценовой политики конкретного продавца. Отдельные предохранители можно подобрать в цене до 50 рублей, если, конечно, вы не захотите поставить более качественный вариант. Кнопка, если искать точно такую же, как и родная, то придется отдать до 300 рублей. В некоторых ситуациях могут возникнуть проблемы серьезнее и придется менять весь блок, это достаточно дорогое удовольствие, вместе со всеми проводами это будет стоить до 1000 рублей.

Источники

• autovaz-2114.ru/optics-in-the-car/ustranyaem-polomki-perednix-i-zadnix-gabaritnyx-ognej-na-vaz-2114/
• ladaautos.ru/vaz-2114/pochemu-ne-goryat-zadnie-gabarity-vaz-2114-i-chto-delat.html
• drive2.ru/l/4498777/
• lampaexpert.ru/avtomobilnye-lampy/neispravnosti/ne-gorat-zadnie-gabarity-vaz-2114
• remontvazov.com/ne-goryat-zadnie-gabarity-vaz-2114

На что и как можно поменять штатные фонари

Самый простой способ – изменить внешний вид своего автомобиля – заменить световые приборы на более оригинальные. Ассортимент фонарей на ВАЗ 2114, конечно, не особо широк, но выбрать есть из чего. А простой способ – потому, что весь тюнинг сводится к «снял штатные, поставил купленные». Побродим по магазинам, посмотрим, что можно найти для нашей ВАЗ 2114.

Фонари “Освар” – самый популярный вариант среди автолюбителей. Стоят относительно недорого, и найти их не проблема. Единственно, производитель использует в нём обычные лампочки, но при желании их можно заменить на светодиодные самостоятельно. Хотя для большинства автовладельцев это не актуально.

Задний фонарь “Освар” на ВАЗ 2114

Skyline style. Тоже «ламповый» вариант, но смотрится абсолютно по-другому.

Задний фонарь Skyline style для ВАЗ 2114

ProSport RS-02020. Это уже светодиодный вариант. Правда, лампочки, отвечающие за разные сигналы в них, явно не на своих местах, что может очень не понравиться другим участникам движения, а уж инспектор ГИБДД вас точно не поймет.

Задний фонарь ProSport RS-02020

ProSport RS-02020-Т. Все тот же “ПроСпорт” с перепутанными сигналами, но с тонированными стеклами. Настоящий подарок дорожной полиции!

Задний фонарь ProSport RS-02020 с тонированным стеклом

ProSport RS-07490. Вариант с лампочками. Тот же производитель, такое же недоразумение – сигнал поворота находится между габаритом и стоп-сигналом. Нарочно не придумаешь.

Задний фонарь ProSport RS-07490

«Зигзаг» 0013L. Вот такое светодиодное чудо предлагают производители из Тольятти – родины автомобиля ВАЗ. Здесь хотя бы сигналы более-менее на своих местах.

Задний фонарь «Зигзаг» 0013L

На этом поход по магазинам закончим, хотя чудес там еще много. Просто посмотрим небольшое видео о фонаре с красными “поворотниками” и перейдем к следующему пункту.

Как снять задние фонари

Пора выяснить, как снять штатные фонари, чтобы поставить новые. Для работы понадобится торцевой ключ на 8 с удлинителем и крестообразная отвертка. Открываем дверь багажника, крестовой отверткой демонтируем часть обивки так, чтобы, отогнув ее, можно было получить доступ ко всей задней части фонаря.

Обивка крепится к кузову при помощи саморезов

Находим по периметру светового прибора 4 гайки и отворачиваем их ключом

Фонарь крепится четырьмя гайками

Аккуратно снимаем разъем, потянув его к центральной осевой автомобиля. Не раскачиваем, а просто тянем, стараясь не перекашивать!

Снятие колодки питания

Тянем фонарь снаружи автомобиля на себя и снимаем.

Теперь фонарь можно снять

Устанавливаем новый световой прибор в обратной последовательности.

Основные выводы

В блок-фарах ВАЗ 2114 по умолчанию стоят галогенные лампы с цоколем H4. Это двухнитевые конструкции, в которых одна нить отвечает за дальний, а другая — за ближний свет. Кроме галогенных, могут быть использованы:

• лампы накаливания;
• ксеноновые;
• светодиодные лампы.

• Световой поток: 1500 / 1800 Лм
• Мощность: 15 / 16 Вт
• Cрок гарантии: 1 год

• Световой поток: 1800 Лм
• Мощность: 18 Вт
• Cрок гарантии: 1 год

• Световой поток: 1600 Лм
• Мощность: 20 Вт
• Cрок гарантии: 1 год

• Световой поток: 80 Лм
• Мощность: 0,8 Вт
• Cрок гарантии: 1 год

• Световой поток: 800 Лм
• Мощность: 5 Вт
• Cрок гарантии: 2 года

• Световой поток: 25 Лм
• Мощность: 0,4 Вт
• Cрок гарантии: 1 год

• Световой поток: 150 Лм
• Мощность: 1,3 Вт
• Cрок гарантии: 3 года

• Световой поток: 150 Лм
• Мощность: 1,3 Вт
• Cрок гарантии: 3 года

• Световой поток: 120 Лм
• Мощность: 0,85 Вт
• Cрок гарантии: 1 год

• Световой поток: 2000 Лм
• Мощность: 17 Вт
• Cрок гарантии: 3 года

• Световой поток: 1100 Лм
• Мощность: 11 Вт
• Cрок гарантии: 1 год

• Световой поток: 800 Лм
• Мощность: 21 Вт
• Cрок гарантии: 1 год

• Световой поток: 260 Лм
• Мощность: 4,3 Вт
• Cрок гарантии: 1 год

• Световой поток: 80 / 400 Лм
• Мощность: 0,6 / 3,6 Вт
• Cрок гарантии: 1 год

• Световой поток: 80 / 260 Лм
• Мощность: 1,5 / 4,3 Вт
• Cрок гарантии: 1 год

• Световой поток: 150 Лм
• Мощность: 1,3 Вт
• Cрок гарантии: 3 года
