Контроллер заряда солнечной батареи: схема, принцип работы, способы подключения

Типы фотоэлементов

Состоят солнечные батареи из нескольких панелей, оснащенных фотоэлементами, которые встречаются различных типов и размеров:

Компактные монокристаллические, состоящие из множества ячеек, отличаются малым весом, но в пасмурную погоду энергии для загородного дома вырабатывают немного.

С предыдущими похожи по составу поликристаллические панели, менее зависящие от направления солнечных лучей, поскольку, направлены кристаллы в разные стороны, благодаря чему лучей улавливают больше.

При одинаковых характеристиках, следующий вид панелей – тонкопленочный, потребует для установки в доме большей площади. Они напоминают пленку, натягивать которую можно в любом месте, меньше стоят, менее зависимы от облачности (потери составляют всего до 20%), но эффективность их снижается при запыленности.

Используют солнечные батареи и тогда, когда возможность подключиться к обычной сети отсутствует. Устанавливать непривередливые источники можно на балконе, на крыше или прямо на загородном участке.

Другими словами, поверхность элементов направлена должна быть на юг, чтобы на нее попадало максимальное количество лучей. Угол наклона составлять должен 90 градусов. Чтобы работала система солнечных батарей для дома на максимальную мощность, ее расположение рекомендуется менять летом и зимой.

Еще необходимо помнить о том, что с низкими температурами фотоэлементы контактировать не должны. Поэтому, конструкции не устанавливают прямо на землю, а закрепляют в четырех точках на высоте 50 см.

Крепить фотоэлементы во избежание повреждения рекомендуется на длинной стороне, индивидуально выбрав способ: болты (крепятся через отверстия рамки), фиксаторы и пр.

Видео: Как подключить солнечную батарею к аккумулятору

На картинке ниже представлен комплект электростанции, состоящий из таких устройств:

1. Поглощающих естественный свет элементов, которые преобразуют его в электрическую энергию, т.е. солнечные батареи.
2. Панели подсоединяются к прибору, контролирующему уровень запасенного электричества, называемому контроллером, соединенным с АКБ. Он следит за напряжением аккумулятора: при перезарядке аккумулятора в дневное время (14 Вольтах на клеммах), он автоматически отключает зарядку, а ночью, в случае разряда, т.е. предельно низкого напряжения в 11 Вольт, прекращает работу электростанции.
3. Накопитель сгенерированной энергии – аккумулятор.
4. Инвертор предназначен для изменения типа тока с постоянного на переменный, нужный для работы электрооборудования в загородном доме, бытовой техники, освещения. Для всех приборов придется выделить место.

Для защиты от короткого замыкания рекомендуется в схему подключения добавить между всеми перечисленными устройствами предохранители.

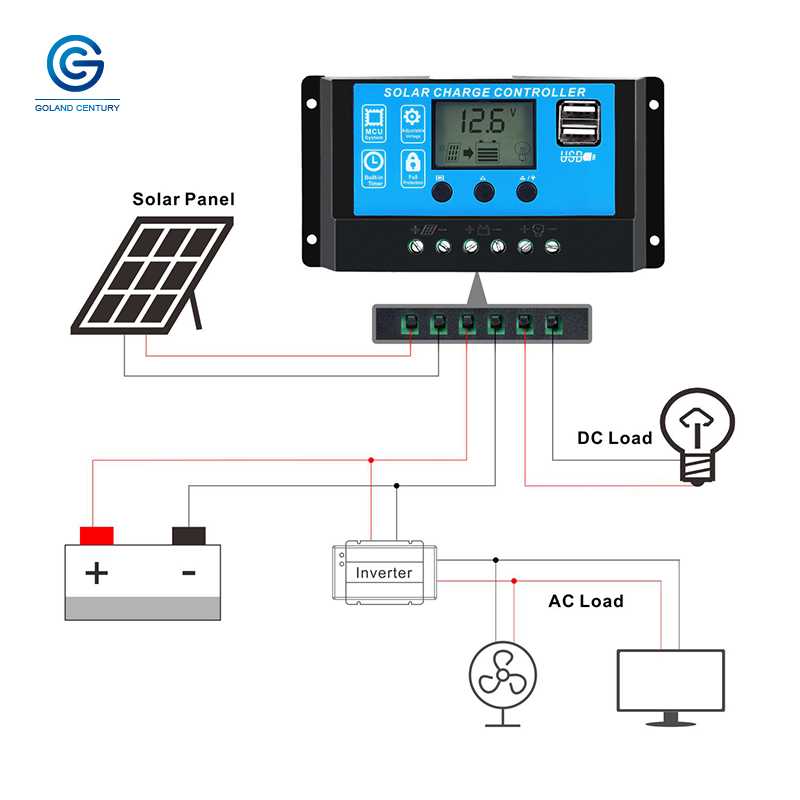

Схема выглядит в простейшем случае следующим образом:

Никаких сложностей, как видно, с такой схемой подключения нет. Основное – соблюдение полярности и правильное соединение штекеров (в соответствующий разъем). Если же желают использовать солнечную энергию в загородном доме одновременно со стационарной сетью, схема подключения будет выглядеть по-иному:

Нагрузка, резервируемая в этом случае, это холодильник, котел или аварийное освещение. Под нерезервируемой понимается свет в помещении, бытовая техника и пр. Электроприборы в автономном режиме работают тем дольше, чем большую емкость имеет аккумулятор. Разобравшись с тем, как работает схема подключения, нужно понять, как соединить панели между собой.

Рекомендуем:

• Солнечная батарея своими руками
• Солнечная батарея своими руками дома: инструкция
• Фонтан на солнечных батареях преимущества и недостатки

Способы подключения контроллеров

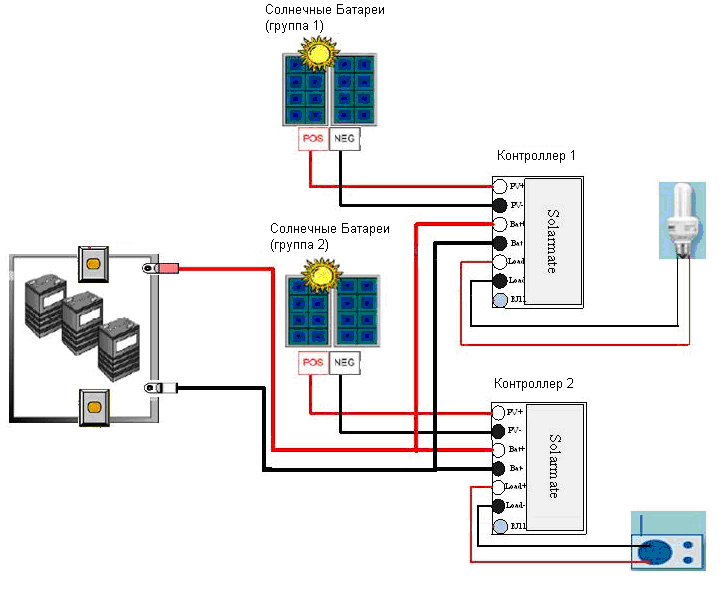

Рассматривая тему подключений, сразу нужно отметить: для установки каждого отдельно взятого аппарата характерной чертой является работа с конкретной серией солнечных панелей.

Так, например, если используется контроллер, рассчитанный на максимум  входного напряжения 100 вольт, серия солнечных панелей должна выдавать на выходе напряжение не больше этого значения.

Любая солнечная энергетическая установка действует по правилу баланса выходного и входного напряжений первой ступени. Верхняя граница напряжения контроллера должна соответствовать верхней границе напряжения панели

Прежде чем подключать аппарат, необходимо определиться с местом его физической установки. Согласно правилам, местом установки следует выбирать сухие, хорошо проветриваемые помещения. Исключается присутствие рядом с устройством легковоспламеняющихся материалов.

Техника подключения моделей PWM

Практически все производители PWM-контроллеров требуют соблюдать точную последовательность подключения приборов.

Техника соединения контроллеров PWM с периферийными устройствами особыми сложностями не выделяется. Каждая плата оснащена маркированными клеммами. Здесь попросту требуется соблюдать последовательность действий

Подключать периферийные устройства нужно в полном соответствии с обозначениями контактных клемм:

1. Соединить провода АКБ на клеммах прибора для аккумулятора в соответствии с указанной полярностью.
2. Непосредственно в точке контакта положительного провода включить защитный предохранитель.
3. На контактах контроллера, предназначенных для солнечной панели, закрепить проводники, выходящие от солнечной батареи панелей. Соблюдать полярность.
4. Подключить к выводам нагрузки прибора контрольную лампу соответствующего напряжения (обычно 12/24В).

Указанная последовательность не должна нарушаться. К примеру, подключать солнечные панели в первую очередь при неподключенном аккумуляторе категорически запрещается. Такими действиями пользователь рискует «сжечь» прибор. В этом материале более подробно описана схема сборки солнечных батарей с аккумулятором.

Также для контроллеров серии PWM недопустимо подключение инвертора напряжения на клеммы нагрузки контроллера. Инвертор следует соединять непосредственно с клеммами АКБ.

Порядок подключения приборов MPPT

Общие требования по физической инсталляции для этого вида аппаратов не отличаются от предыдущих систем. Но технологическая установка зачастую несколько иная, так как контроллеры MPPT зачастую рассматриваются аппаратами более мощными.

Для контроллеров, рассчитанных под высокие уровни мощностей, на соединениях силовых цепей рекомендуется применять кабели больших сечений, оснащённые металлическими концевиками

Например, для мощных систем эти требования дополняются тем, что производители рекомендуют брать кабель для линий силовых подключений, рассчитанный на плотность тока не менее чем 4 А/мм2. То есть, например, для контроллера на ток 60 А нужен кабель для подключения к АКБ сечением не меньше 20 мм2.

Соединительные кабели обязательно оснащаются медными наконечниками, плотно обжатыми специальным инструментом. Отрицательные клеммы солнечной панели и аккумулятора необходимо оснастить переходниками с предохранителями и выключателями.

Такой подход исключает энергетические потери и обеспечивает безопасную эксплуатацию установки.

Структурная схема подключения мощного контроллера MPPT: 1 – солнечная панель; 2 – контроллер MPPT; 3 – клеммник; 4,5 – предохранители плавкие; 6 – выключатель питания контроллера; 7,8 – земляная шина

Перед подключением солнечных панелей к прибору следует убедиться, что напряжение на клеммах соответствует или меньше напряжения, которое допустимо подавать на вход контроллера.

Подключение периферии к аппарату MTTP:

1. Выключатели панели и аккумулятора перевести в положение «отключено».
2. Извлечь защитные предохранители на панели и аккумуляторе.
3. Соединить кабелем клеммы аккумулятора с клеммами контроллера для АКБ.
4. Подключить кабелем выводы солнечной панели с клеммами контроллера, обозначенными соответствующим знаком.
5. Соединить кабелем клемму заземления с шиной «земли».
6. Установить температурный датчик на контроллере согласно инструкции.

После этих действий необходимо вставить на место ранее извлечённый предохранитель АКБ и перевести выключатель в положение «включено». На экране контроллера появится сигнал обнаружения аккумулятора.

Далее, после непродолжительной паузы (1-2 мин), поставить на место ранее извлечённый предохранитель солнечной панели и перевести выключатель панели в положение «включено».

Какой контроллер выбрать для солнечной батареи

Исходя из выше представленного описания, можно понять, что ON/OFF контролер не подходит для длительного использования. Его можно установить только в качестве тестера для работы всей системы. Его использовать, мы не рекомендуем, ведь цены на АКБ помнят все.

Лучше смотреть на ШИМ или PWM или MPPT, они являются более функциональными. Конечно, на них кусается и стоимость, но оно того стоит. Если говорить за технологию MPPT то она существенно продлевает жизнь АКБ, ведь заряд держится на уровне 93-97%, у ШИМ или PWM 60-70%.

Цена на контроллеры

Любая солнечная электростанция собирается только для экономии, так что, переплачивать лишние деньги для покупки дорогих комплектующих – это плохо. Интересная статья по теме: как выбрать недорогой аккумулятор для солнечной электростации.

Мы собрали для вас два самых популярных контролера для солнечных батарей, которые являются универсальными и лучшими в соотношении цена/качеств:

1. MPPT Tracer 2210RN Solar Charge Controller Regulator он стоит 75 долларов, универсальный, распознает день/ночь, есть сертификаты качества и отличный КПД – 93%.
2. Solar controller 20a его мы выделили из-за низкой цены – всего 20 долларов. Работает по технологии ШИМ или PWM, можно управлять с помощью компьютера. Установлен простой и понятный интерфейс, он позволяет с легкостью устанавливать все стандартные настройки.

Схема подключения модуля

Клик для увеличения схемы

После снятия задней стенки можно получить доступ к печатной плате устройства.

В качестве аккумулятора была выбрана батарея 12 В емкостью 1,2 А/ч, потому, что она у автора была. На самом деле в ясный солнечный день панель сможет зарядить 2-3 таких аккумулятора. Для уменьшения опасности короткого замыкания в цепь аккумулятора включен плавкий предохранитель. Для недопущения разряда аккумулятора через солнечную панель при малом освещении последовательно с панель включен диод Шотки типа IN5817. Когда аккумулятор полностью заряжен ток, отбираемый от солнечной батареи, составляет около 50 мА, при напряжении 19 В.

В качестве тестовой нагрузки использована самодельная светодиодная фитолампа на 4-х последовательно включенных фитосветодиода мощностью 1 Вт, последовательно со светодиодами включен резистор типа МЛТ-2, сопротивлением 30 Ом. При напряжении 12,6 В, ток потребляемый лампой составит около 60 мА. Таким образом аккумулятор на 1,2 А*ч позволяет питать эту лампу около 20 часов.

В целом собранная автономная конструкция оказалась вполне работоспособной с технической точки зрения. Но с экономической точки зрения, учитывая стоимость солнечной батареи, аккумулятора и блока управления картина получается безрадостной. Солнечная батарея стоит 2700 р, аккумулятор 12 В 1,2 А/ч стоит около 500 р, блок управления 400 р. Так же автор пробовал использовать два последовательно включенных аккумулятора 6 В 12 А/ч (они будут иметь стоимость около 3000 р), такой аккумулятор у автора заряжается за 3-4 солнечных дня, при этом ток зарядки доходит до 270 мА.

Общая стоимость использованного оборудования в минимальной комплектации 3600 р. Как несложно видеть, данная фитолампа потребляет около 0,8 Вт. При тарифе 3,5 р за 1 кВт/ч, лампа должна работать от сети при КПД источника питания 50%, около 640000 ч или 73 года только для того, что бы можно было оправдать затраты на оборудование. При этом за такой промежуток времени, несомненно, придется несколько раз полностью сменить оборудование, деградацию аккумулятора и фотоэлементов ни кто не отменял.

Схема устройства солнечной электростанции

Рассмотрим, как устроена и работает гелиосистема для загородного дома. Главное ее назначение – преобразовать энергию солнца в электричество 220 В, которое является основным источником питания для домашних электроприборов.

Основные части, из которых состоит СЭС:

1. Батареи (панели), преобразующие солнечное излучение в ток постоянного напряжения.
2. Контроллер, регулирующий заряд АКБ.
3. Блок аккумуляторных батарей.
4. Инвертор, преобразующий напряжение АКБ в 220 В.

Конструкция батареи продумана таким образом, что позволяет оборудованию функционировать в различных погодных условиях, при температуре от -35ºС до +80ºС.

Выходит, что правильно установленные солнечные батареи будут работать с одинаковой производительностью и зимой, и летом, но при одном условии – в ясную погоду, когда солнце отдает максимальное количество тепла. В пасмурную эффективность работы резко снижается.

Эффективность СЭС в средних широтах велика, но не настолько, чтобы полностью обеспечивать электричеством большие дома. Чаще гелиосистема рассматривается как дополнительный или резервный источник электроэнергии

Вес одной батареи на 300 Вт равен 20 кг. Чаще всего панели монтируют на крышу, фасад или специальные стойки, установленные рядом с домом. Необходимые условия: разворот плоскости в сторону солнца и оптимальный наклон (в среднем 45° к поверхности земли), обеспечивающий перпендикулярное падение солнечных лучей.

При возможности устанавливают трекер, отслеживающий движение солнца и регулирующий положение панелей.

Верхняя плоскость батарей защищена закаленным противоударным стеклом, которое легко выдерживает удары града или тяжелые снежные наносы. Однако необходимо следить за целостностью покрытия, иначе поврежденные кремниевые пластины (фотоэлементы) перестанут работать

Контроллер выполняет насколько функций. Кроме основной – автоматической регулировки заряда АКБ, контроллер регулирует подачу энергии от солнечных батарей, предохраняя тем самым аккумулятор от полной разрядки.

При полном заряде контроллер автоматически отключает АКБ от системы. Современные устройства оборудованы панелью управления с дисплеем, показывающим напряжение батарей.

Для самодельных гелиосистем лучшим выбором являются гелевые аккумуляторы, отличающиеся сроком бесперебойного функционирования 10-12 лет. После 10-летней работы их емкость уменьшается примерно на 15-25 %. Это необслуживаемые и абсолютно безопасные устройства, не выделяющие вредных веществ.

Зимой или в пасмурную погоду панели также продолжают работать (если их регулярно очищать от снега), но выработка энергии снижается в 5-10 раз

Задача инвертеров – преобразовывать постоянное напряжение от АКБ в переменное напряжение 220 В. Они отличаются такими техническими характеристиками, как мощность и качество получаемого напряжения. Синусовое оборудование способно обслуживать наиболее «капризные» к качеству тока приборы – компрессоры, бытовую электронику.

Обзор бытовой СЭС:

Стоит знать, что бытовые электростанции способны обслуживать постоянно работающий холодильник, периодически запускаемый погружной насос, телевизор, систему освещения. Чтобы обеспечить энергией функционирование котла или даже микроволновки, потребуется более мощное и очень дорогое оборудование.

Простейшая схема солнечной электростанции, включающая главные составные элементы. Каждый из них выполняет свою функцию, без которой работа СЭС невозможна

Существуют и другие, более сложные схемы сборки солнечных электростанций, однако данное решение является универсальным и наиболее востребованным в быту.

Как выбрать и где приобрести преобразователи?

Дешевле будет приобрести фотоэлементы на китайских интернет-площадках, хоть, конечно же, там зачатую продаются заводские детали, имеющие брак. Для старта и это неплохо, тем более, что цена у них ниже. А после того, как придет опыт в сборке батарей, можно брать более качественные детали с завода.

Некоторые продавцы продают преобразователи все скопом запаянные в воск, дабы во время транспортировки они не повредились, ведь кремниевые пластины хрупкие, как хрусталь. Очищение их от воска – весьма трудоёмкое занятие

Для начала необходимо погрузить их в горячую воду и после того, как воск расплавится, очень осторожно разделить их

Выбирать нужно не только из тех соображений, что понравился именно этот товар – необходимо обязательно обращать внимание на отзывы и рейтинг продавца. Если нет желания переплатить за товар вдвое из-за платной доставки, нужно посмотреть, есть ли у выбранного товара опция «бесплатная доставка». Если нет – это неподходящий вариант, так как это — чересчур затратное дело

Если нет – это неподходящий вариант, так как это — чересчур затратное дело

Если нет – это неподходящий вариант, так как это — чересчур затратное дело.

Деньги за товар нужно перечислить сразу. Продавцу они попадут только после подтверждения о получении товара покупателем. Платить можно прямо платежной картой или через промежуточные сервисы – всё зависит от степени доверия к таким торговым интернет-ресурсам. Возвратить товар тоже можно, но лучше сразу отовариваться у продавца с хорошей репутацией, дабы избежать тяжб по поводу возврата. Посылка может идти и месяц, и полтора – это уже во власти почты.

Какие различают виды модулей-контроллеров

Перед тем, как выбрать контроллер заряда, не лишним будет разобраться в основных технических характеристиках приборов. Главным отличием между популярными моделями регуляторов заряда солнечных батарей считается метод обхода ограничения лимитного напряжения. Выделяют также функциональные характеристики, от которых напрямую зависит практичность и удобство использования «умной» электроники. Рассмотрим популярные и востребованные разновидности контроллеров для современных гелиосистем.

1) On/Off контроллеры

Самый примитивный и ненадежный способ распределения энергоресурсов. Его главный недостаток — аккумулирующая емкость заряжается до 70–90% от фактической номинальной емкости. Первостепенная задача On/Off моделей заключается в предотвращении перегрева и перезаряда АКБ. Контроллер для солнечной батареи блокирует подзарядку при достижении лимитного значения напряжения, поступающего «свыше». Обычно это происходит при 14,4V.

На таких солнечных контроллерах используется порядком устаревшая функция автоматического отключения режима подзарядки при достижении максимальных показателей генерируемого электрического тока, что не позволяет зарядить АКБ на 100%. Из-за этого происходит постоянный недобор энергоресурсов, что негативно сказывается на сроке службы аккумулятора. Поэтому такими солнечными контроллерами пользоваться при установке дорогостоящих гелиосистем нецелесообразно.

2) PWM контроллеры (ШИМ)

Управляющие блоки-схемы, функционирующие по методу широтно-импульсной модуляции, справляются со своими прямыми обязанностями гораздо лучше, чем приборы типа On/Off. ШИМ контроллеры предотвращают чрезмерный перегрев аккумулятора в критических ситуациях, повышают способность принятия электрического заряда и контролируют сам процесс обмена энергией внутри системы. PWM контроллер дополнительно выполняет ряд других полезных функций:

• оснащен специальным датчиком для учета температуры электролита;
• вычисляет температурные компенсации при различных напряжениях заряда;
• поддерживает работу с разными видами аккумулирующих емкостей для дома (GEL, AGM, жидко-кислотные).

Пока напряжение находится ниже 14,4 В, АКБ подключен к солнечной панели напрямую, благодаря чему процесс подзарядки происходит очень быстро. Когда показатели превысят максимально допустимое значение, солнечным контроллером напряжение автоматически будет понижено до 13,7 В — в этом случае процесс подзарядки не будет прерван и батарея зарядится на 100%. Температура работы устройства колеблется в пределах от -25℃ до 55℃.

3) МРРТ контроллер

Данный тип регулятора постоянно контролирует ток и напряжение в системе, принцип работы построен на обнаружении точки «максимальной мощности». Что это дает на практике? Использовать МРРТ контроллер выгодно, поскольку он позволяет избавиться от излишков напряжения с фотоэлементов.

Эти модели регуляторов используют широтно-импульсные преобразования в каждом отдельном цикле процесса подзарядки АКБ, что позволяет увеличить отдачу солнечных панелей. В среднем экономия составляет порядка 10–30%

Важно помнить, что ток на выходе из аккумуляторной батареи всегда будет выше входящего тока, который поступает от фотоэлементов

МРРТ-технология обеспечивает зарядку аккумуляторов даже при облачной погоде и недостаточной интенсивности солнечного излучения. Целесообразнее применять такие контроллеры в гелиосистемах мощностью 1000 Вт и выше. МРРТ контроллер поддерживает работу с нестандартными напряжениями (28 В или другие значения). КПД держится на уровне 96–98%, а значит, практически все солнечные ресурсы будут преобразованы в постоянный электрический ток. Контроллер МРРТ считается самым лучшим и надежным вариантом для бытовых гелиосистем.

4) Гибридные контроллеры заряда

Это оптимальный вариант, если в качестве электростанции для частного дома используется комбинированная схема электроснабжения, которая состоит из гелиоустановки и ветрогенератора. Гибридные устройства могут работать по технологии МРРТ или PWM, но при этом вольтамперные характеристики будут отличаться.

Ветрогенераторы вырабатываю электричество неравномерно, что приводит к непостоянной нагрузке на аккумуляторы — они функционируют в так называемом «стрессовом режиме». При возникновении критической нагрузки солнечный контроллер гибридного типа сбрасывает избыточную энергию при помощи специальных тэнов, которые подключаются к системе отдельно.

Виды контроллеров

В продаже представлены контроллеры двух типов PWM и MPPT, у каждого положительные, отрицательные нюансы.

Контроллеры PWM

Контроллер PWM.

Прибор с широтно-импульсной модуляцией, которая считается устаревшей

В основе контролера ШИМ, удерживающий напряжение путём дифференциации скважности генерируемого сигнала

PWM-контроллер снимает напряжение на входе, с контура DC-DC-трансформатора. Таким образом, обеспечивается поддержка напряжения, заданного пользователем. Как правило, это 12-14 вольт, но существуют модели, где можно установить другие параметры. Импульсы ШИМ передаются на высокочастотные транзисторные ключи, ответственные за контроль питания дросселя.

На последнем в результате создаются быстрые перепады напряжения, чья амплитуда больше входных параметров. На выходе напряжение выравнивается конденсатором, стабилизируется диодом.

Среди преимуществ:

• надёжность;
• цена;
• простота конструкции.

Недостатки:

сниженный КПД.

Контроллеры МРРТ

Контроллер МРРТ.

MPPT, по своему принципу работы – модернизированная версия PWM, только за генерацию импульсов отвечает не ШИМ, а микрокомпьютер, состоящий из процессора и внутренней памяти. Такое решение предлагает расширенные возможности, в частности, контроль силы тока и напряжения, как на выходе, так и на входе преобразователя. Также микроконтроллер способен отслеживать температуру внутренних элементов цепи, исключая перегрев.

Более точный контроль входящих/исходящих параметров увеличивает производительность солнечных панелей, фактически исключая потери тепла на этапе светорассеивания.

Контроллер МРРТ применяется на крупных предприятия, промышленных солнечных электростанциях.

Среди преимуществ:

• производительность;
• возможность установить точные параметры работы;
• быстрая окупаемость;
• процент энергопотерь.

Недостатки:

цена выше ШИМ-аналогов.

Контроллеры

Известный факт, что полное разряжение, как и чрезмерная зарядка, влияют на дальнейшую работу аккумуляторных батарей. Особо чувствительными являются свинцово-кислотные аккумуляторные панели. Для предохранения батарей от этих нагрузок и служит регулятор. При максимальной зарядке АКБ (аккумуляторной батареи) с помощью контроллеров уровень тока будет понижен, при понижении заряда до критических значений подача энергии будет остановлена.

Типы контроллеров

Существует несколько типов регуляторов: On/Off, ШИМ и МРРТ.

Перед подбором устройства необходимо ответить на два основных вопроса:

Какое напряжение на входе?

Какой номинальный ток?

Автоматический контроллер заряда с регулятором MPPT для солнечных батарей

Как и у большинства устройств, обязательно наличие прочностного запаса. Максимальное напряжение контроллера должно превышать общее напряжение на 20 процентов. Для определения запаса номинального тока нужно к величине тока короткого замыкания солнечных батарей прибавить 10–20 процентов, также данное значение зависит от типа регулятора. Эти данные можно найти в технических паспортах контроллеров. Например, для контроллера солнечных батарей SOL4UCN2 (ШИМ) выходное напряжение тока принимает значения 3 вольта, 6 вольт, 12 вольт. Также возможно подобрать контроллеры с выходным напряжением 36 или 48 вольт. К тому же необходимо предусмотреть инвертор для преобразования тока.

Контроллеры On/Off

В линейке контроллеров являются простейшими и, соответственно, недорогими. Когда заряд аккумулятора достигает предельного значения, контроллер разрывает соединение между солнечной панелью и батареей посредством реле. В действительности батарея не полностью заряжена, что оказывает влияние на дальнейшую работоспособность аккумулятора. Поэтому несмотря на низкую стоимость, лучше не использовать регулятор данного типа.

Контроллер On/Off для солнечных батарей

ШИМ (PWM) – контроллеры

Для этого типа контроллера применена технология широтно-импульсной модуляции. Преимуществом является прекращение заряда аккумуляторной батареи без отсоединения солнечных модулей, что позволяет продолжить зарядку АКБ до максимального уровня. Рекомендованная область применения – системы с небольшой мощностью (до 48 вольт).

МРРТ – контроллеры

Maximum power point tracker контроллер появился 80-х годах. Самым эффективным по праву считается именно этот тип контроллера. Он отслеживает максимальный энергетический пик и понижает напряжение, но увеличивает силу тока, не изменяя мощность. Благодаря высокому коэффициенту полезного действия МРРТ – контроллеры сокращают срок окупаемости солнечных станций. Выходные напряжения варьируются от 12 до 48 вольт.

Самодельные контроллеры

Безусловно, можно сделать контроллер своими руками. Прототипом служит . В его схеме с помощью реле коммутируется сигнал, полученный с ветрогенераторов или солнечных батарей. Реле управляется посредством пороговой схемы и полевого транзисторного ключа. Подстроечные резисторы регулируют пороги переключения режима.

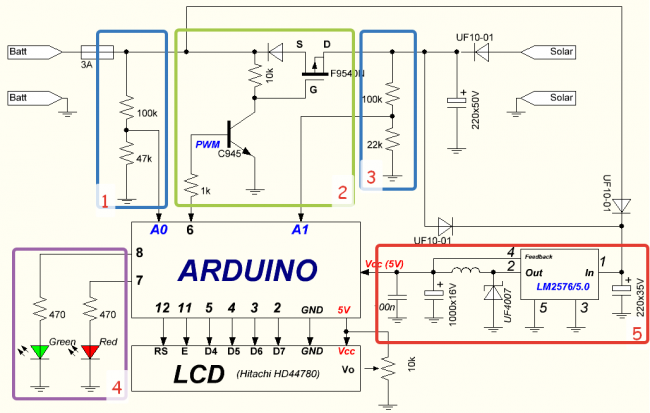

Схема для создания контроллера своими руками

В данной схеме использовано 8 резисторов в качестве нагрузки для утилизации энергии. Эта схема является первоначальной, ее можно упростить самостоятельно, а можно прибегнуть к помощи достоверных источников. Несмотря на очевидную простоту конструкции, не рекомендуется использовать контроллеры, созданные своими руками, во избежание неблагоприятных последствий, таких как порча АКБ, например (при напряжениях 36–48 вольт).

Гибриды

Гибридным контроллером считается контроллер, использующий энергию ветра и солнца. Его преимуществом является возможность использование двух источников тока (ветрогенератора или солнечной батареи) совместно или попеременно. Незаменим для автономных производств.

Дополнительные функции аккумуляторных батарей

Прогресс не стоит на месте и благодаря ему можно подобрать контроллер с нужными характеристиками для каждого потребителя индивидуально. Модель контроллера может включать в себя дисплей с выводом информации о батарее, реле, солнечных панелях, количестве заряда, напряжении (вольт), токе. Также может присутствовать система оповещения при приближении разрядки и таймер для активации ночного режима. Существуют контроллеры с возможностью подключения к компьютеру.

Контроллер с возможностью подключения к компьютеру I-Panda SMART 2

Для чего контроллер аккумулятора

Несмотря на то, что емкость современных АКБ, как и их функциональные возможности, существенно увеличилась, алгоритм их зарядки остался практически неизменным. Когда батарея разряжается, к ней подключают специальное оборудование, которое за счет стимулирования химических реакций в аккумуляторе производит пополнение его емкости.

Важно! Если своевременно не прекратить зарядку, то АКБ может перегреться, и даже произойти взрыв. В ситуации, когда тока для восполнения заряда недостаточно, батарея не может восстановить свою емкость, нахождение длительное время в разряженном состоянии может существенно сократить срок эксплуатации. Чтобы все процессы происходили корректно, а встроенный в мобильный прибор элемент питания работал как можно дольше, необходим контроллер заряда аккумулятора

Чтобы все процессы происходили корректно, а встроенный в мобильный прибор элемент питания работал как можно дольше, необходим контроллер заряда аккумулятора

В его основе, как правило, находятся два резистора, которые контролируют верхний и нижний пределы напряжения. В самом начале восполнения энергии они пропускают через себя максимальный ток, затем его постепенно сокращают, предохраняя АКБ от перезарядки. Если напряжение ниже минимально необходимого, резистор дополняет его до требуемого уровня за счет ранее накопленной энергии

Чтобы все процессы происходили корректно, а встроенный в мобильный прибор элемент питания работал как можно дольше, необходим контроллер заряда аккумулятора. В его основе, как правило, находятся два резистора, которые контролируют верхний и нижний пределы напряжения. В самом начале восполнения энергии они пропускают через себя максимальный ток, затем его постепенно сокращают, предохраняя АКБ от перезарядки. Если напряжение ниже минимально необходимого, резистор дополняет его до требуемого уровня за счет ранее накопленной энергии.

Контроллер заряда АКБ в обязательном порядке присутствует в ноутбуках, мобильных телефонах, переносных кассовых аппаратах, планшетах и так далее. Устанавливают его и в возобновляемые источники энергии, поскольку принцип их работы заключается в том, чтобы накопить энергию в специальную батарею в период солнечной или ветряной активности, а затем передавать ее потребителю. Чтобы контролировать данные процедуры, нужен в данном оборудовании описываемый элемент.

Применение приборов для отслеживания заряда аккумулятора
