Учимся устанавливать солнечные батареи

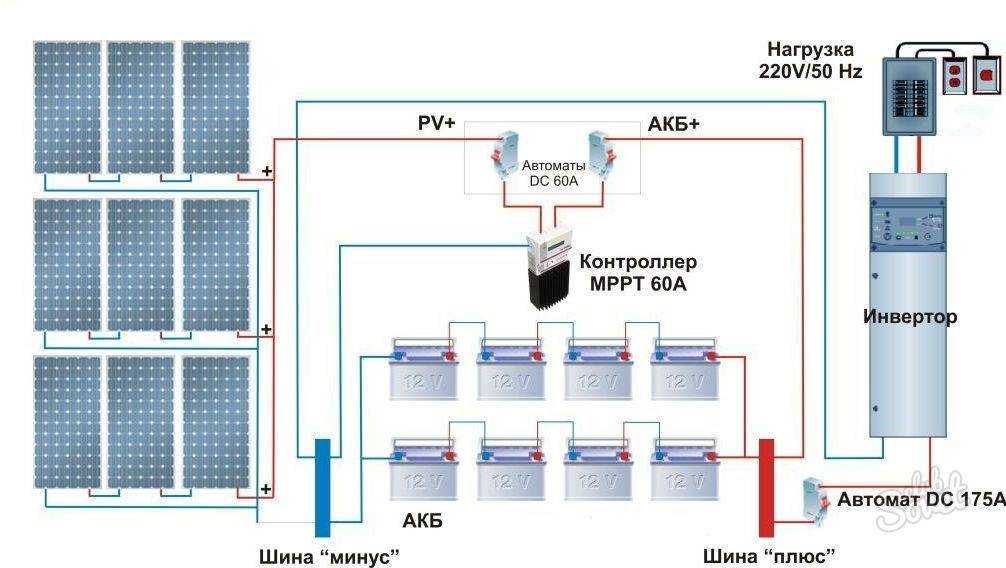

Схема подключения

Энергия, которая вырабатывается солнечными батареями, не имеет технической возможности напрямую использоваться для работы каких-либо электрических приборов. Для выделения необходимого для работы напряжения используют своеобразные инверторы, расположенные между панелью и основной сетью потребления.

При этом нужно знать три основных типа подключения солнечных панелей.

Автономное подключение. Этот вариант чаще других применяется в тех территориальных зонах, где отсутствует какая-либо централизованная сеть электроснабжения. В этом случае конструкцию формируют аккумуляторные высокомощные батареи. Принцип их работы состоит в накапливании внутри себя энергии в светлое время. Когда наступает время недостаточного освещения, накопленные потоки и перенаправляются в сеть.

• Резервное подключение. Этот способ оптимален в местах, где проведено централизованное электроснабжение через сеть переменного тока. Создание резервной системы получения энергии в данном случае используется как запасной вариант, потребность в котором может возникнуть в случае аварийных ситуаций. Перебои с электроснабжением – это далеко не редкость для дачи и в загородных хозяйствах и территориях, поэтому многие домовладельцы создают дополнительные возможности получения тепла и света.
• Последовательное подключение к сети. Чтобы подключить систему к электросети, этот метод предполагает формирование избыточной солнечной энергии и ее дальнейшего поступления в сеть для окончательной продажи.

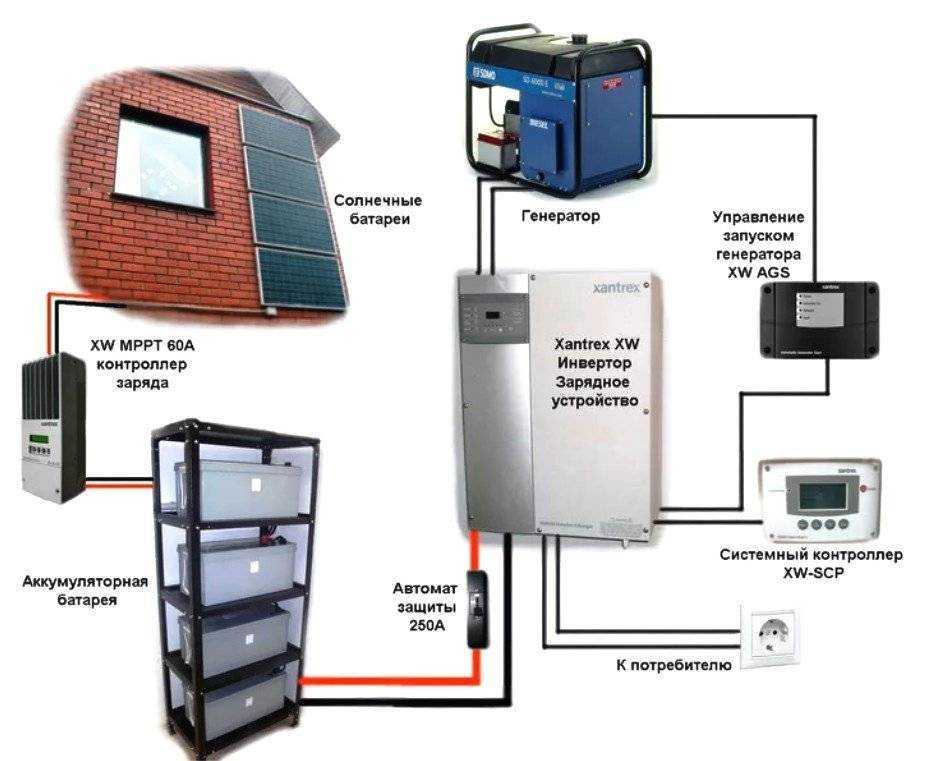

Схема устройства солнечной электростанции

Рассмотрим, как устроена и работает гелиосистема для загородного дома. Главное ее назначение – преобразовать энергию солнца в электричество 220 В, которое является основным источником питания для домашних электроприборов.

Основные части, из которых состоит СЭС:

1. Батареи (панели), преобразующие солнечное излучение в ток постоянного напряжения.
2. Контроллер, регулирующий заряд АКБ.
3. Блок аккумуляторных батарей.
4. Инвертор, преобразующий напряжение АКБ в 220 В.

Конструкция батареи продумана таким образом, что позволяет оборудованию функционировать в различных погодных условиях, при температуре от -35ºС до +80ºС.

Выходит, что правильно установленные солнечные батареи будут работать с одинаковой производительностью и зимой, и летом, но при одном условии – в ясную погоду, когда солнце отдает максимальное количество тепла. В пасмурную эффективность работы резко снижается.

Эффективность СЭС в средних широтах велика, но не настолько, чтобы полностью обеспечивать электричеством большие дома. Чаще гелиосистема рассматривается как дополнительный или резервный источник электроэнергии

Вес одной батареи на 300 Вт равен 20 кг. Чаще всего панели монтируют на крышу, фасад или специальные стойки, установленные рядом с домом. Необходимые условия: разворот плоскости в сторону солнца и оптимальный наклон (в среднем 45° к поверхности земли), обеспечивающий перпендикулярное падение солнечных лучей.

При возможности устанавливают трекер, отслеживающий движение солнца и регулирующий положение панелей.

Верхняя плоскость батарей защищена закаленным противоударным стеклом, которое легко выдерживает удары града или тяжелые снежные наносы. Однако необходимо следить за целостностью покрытия, иначе поврежденные кремниевые пластины (фотоэлементы) перестанут работать

Контроллер выполняет насколько функций. Кроме основной – автоматической регулировки заряда АКБ, контроллер регулирует подачу энергии от солнечных батарей, предохраняя тем самым аккумулятор от полной разрядки.

При полном заряде контроллер автоматически отключает АКБ от системы. Современные устройства оборудованы панелью управления с дисплеем, показывающим напряжение батарей.

Для самодельных гелиосистем лучшим выбором являются гелевые аккумуляторы, отличающиеся сроком бесперебойного функционирования 10-12 лет. После 10-летней работы их емкость уменьшается примерно на 15-25 %. Это необслуживаемые и абсолютно безопасные устройства, не выделяющие вредных веществ.

Зимой или в пасмурную погоду панели также продолжают работать (если их регулярно очищать от снега), но выработка энергии снижается в 5-10 раз

Задача инвертеров – преобразовывать постоянное напряжение от АКБ в переменное напряжение 220 В. Они отличаются такими техническими характеристиками, как мощность и качество получаемого напряжения. Синусовое оборудование способно обслуживать наиболее «капризные» к качеству тока приборы – компрессоры, бытовую электронику.

Обзор бытовой СЭС:

Галерея изображений

Фото из

Солнечные панели – батареи с фотоэлементами

Контроллер для регулировки заряда АКБ

Блок гелевых аккумуляторных батарей

Инвертор – преобразователь напряжения в 220 В

Стоит знать, что бытовые электростанции способны обслуживать постоянно работающий холодильник, периодически запускаемый погружной насос, телевизор, систему освещения. Чтобы обеспечить энергией функционирование котла или даже микроволновки, потребуется более мощное и очень дорогое оборудование.

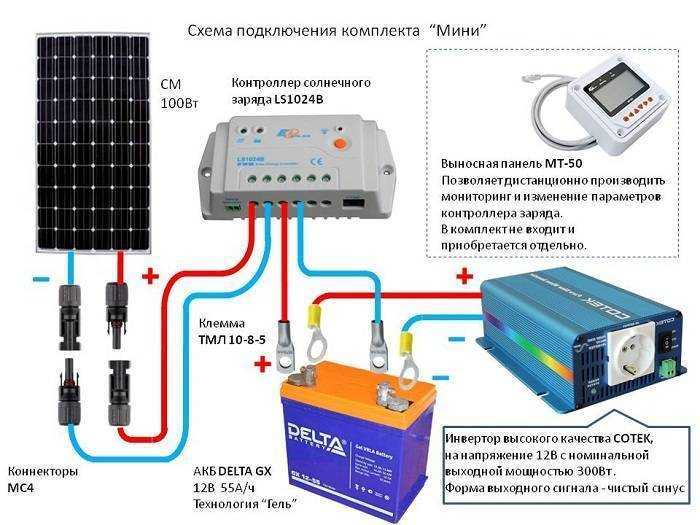

Простейшая схема солнечной электростанции, включающая главные составные элементы. Каждый из них выполняет свою функцию, без которой работа СЭС невозможна

Существуют и другие, более сложные схемы сборки солнечных электростанций, однако данное решение является универсальным и наиболее востребованным в быту.

Технические характеристики

Основным элементом каждой солнечной батареи является фотоэлектрический преобразователь.

В массовом производстве используется три типа элементов из кремния.

• Монокристаллические – искусственно выращенные кремниевые кристаллы нарезаются на тонкие пластины. В основу модуля входит очищенный чистый кремний. Поверхность больше похожа на пчелиные соты или небольшие ячейки, которые соединяются между собой в единую структуру. Готовые маленькие пластинки соединяются между собой сеткой из электроводов. В данном случае процесс производства более трудоемкий и энергозатратный, что отражается на конечной стоимости солнечной батареи. Но монокристаллические элементы обладают большей производительностью, а средний КПД составляет около 24%. Срок службы монокристаллических батарей больше, они прослужат в среднем около 30 лет.
• Поликристаллические – в основе кремниевый расплав. Такие модули считаются оптимальным решением для жилого частного дачного дома. Несколько кристаллов из кремния объединяются в один фотоэлемент. Поверхность поликристаллической солнечной батареи имеет неоднородную поверхность, из-за чего хуже поглощает свет. И КПД, соответственно, ниже, находится в пределах 20%. Срок службы поликристаллической панели составляет 20-25 лет. Они имеют характерное отличие – темно-синий цвет покрытия. Такие модули дешевле аналогов, что позволяет окупить всю систему примерно за 3 года.
• Тонкопленочные – имеют гибкую подложку, что позволяет монтировать батарею на любую поверхность с углами и изгибами. Тонкий слой полупроводников наносится методом напыления на поверхность батареи. Такие системы имеют очевидный недостаток – маленький КПД. Производительность в среднем составляет около 10%. То есть для обеспечения энергией дома потребуется в два раза больше тонкопленочных батарей, чем поликристаллических. И срок службы таких панелей меньше других аналогов – в среднем ресурс работы составляет около 20 лет.

Будет интересно Принцип работы термостата: устройство назначение, основные функции и виды

Идеально, если солнечные батареи могут полностью обеспечить дом электроэнергией. Но довольно часто энергия Солнца используется для горячего водоснабжения или же для отопления. Но чтобы выполнить любую из этих целей, необходимо высчитать реальную мощность на квадратный метр и необходимое количество модулей. Мощность солнечного модуля зависит от количества солнечных лучей, которые попадают на поверхность батареи. Чтобы правильно сделать выбор, также следует изучить принцип действия домашней мини-электростанции.

Размеры панелей

Ошибка №11
Чем больше, тем мощнее, а значит лучше.

Например, попадаются экземпляры на 12В, где в одном корпусе собрано не 36 элементов, как в стандартном варианте, а сразу 72шт. Две цепочки по 36шт включенных параллельно.

Однако во-первых, при монтаже больших размеров высока вероятность повреждения панелей.

А дальше монтажной коробки они не ремонтопригодны.

Кстати, по поводу этой коробки. В последних моделях она как правило залита компаундом и доступа к контактам и диодам вы не имеете.

Ошибка №12
В старых моделях она “пустая”.

Некоторые этим пользовались и переподключали контакты самостоятельно, делая из 12 вольтовой панельки 24-х вольтовую.

Установка солнечных батарей на крышу: этапы монтажа

Не каждый хозяин частного дома решится устанавливать солнечную электростанцию своими руками. Источник сомнений — возможные ошибки при монтаже и затраты времени. Чтобы все элементы работали слаженно и эффективно, потребуется большая внимательность и знание основ работы с электроэнергией.

Безусловно, специалисты установят систему гораздо быстрее, а в случае неполадок гарантируют ремонт, однако их работа стоит недешево, что все чаще заставляет хозяев устанавливать конструкцию самостоятельно.

Прежде всего с учетом ранее оговоренных нюансов следует выбрать место для размещения солнечных панелей системы. В настоящее время рабочими считаются несколько вариантов.

Виды креплений

• На крыше частного дома (угол ската не более 40 градусов). Если угол выше, создается конструкция из профилей, поддерживающих систему панелей под нужным наклоном;
• на плоской крыше потребуется также установить каркасную конструкцию, чтобы солнечные панели находились под углом от крыши;
• на стене солнечные батареи устанавливаются не часто, но при совпадении необходимых характеристик это возможно сделать с помощью надежного профиля из рам;
• на опоре, расположенной на земле. Как правило, такое крепление для солнечных панелей своими руками ставят в снежных регионах, где классическое расположение на крыше не подходит;
• на балконах многоквартирного дома также можно установить панели для мини-электростанции. Обычно они крепятся на козырьке.

Все профили и панели должны быть закреплены максимально прочно и не двигаться!

Особенности электрики

Система работает следующим образом: от солнечных панелей через контроллер и аккумуляторы энергия переводится в инвертор, откуда поступает к электрическим приборам.

Запрещено подключать инвертор напрямую к контроллеру.

Правильно соединить между собой элементы системы очень важно. В зависимости от выходного напряжения солнечных панелей и мощностей контроллера и аккумуляторов используются несколько видов подключений: параллельная схема (плюс к минусу), последовательная (плюс к плюсу, минус к минусу) и смешанная.

Рекомендуется между всеми элементами системы (контроллером, аккумуляторами и инвертором) установить предохранители

При возможном коротком замыкании именно они защитят всю систему.

Рекомендуется между всеми элементами системы (контроллером, аккумуляторами и инвертором) установить предохранители. При возможном коротком замыкании именно они защитят всю систему.

Создайте систему вентиляции для аккумуляторного отсека.

Соблюдайте полярность и подключайте штекеры в нужные разъемы.

Ошибки при подключении солнечной электростанции вручную

Чувствительные полупроводниковые элементы, из которых созданы фотоэлектрические модули, требуют бережного к себе отношения. Собственноручно собрать работающую и эффективную частную электростанцию на солнечном источнике энергии может только очень внимательный мастер.

Один неправильно присоединенный кабель приведет к поломке или возгоранию, гарантия в таком случае не предусмотрена.

Ни в коем случае не используйте материалы для каркаса низкого качества. Каркас должен выдержать ветер и первые последствия снегопадов, быть прочным и устойчивым. Не используйте черные металлы, чтобы не возникало потеков на кровле.

Расчеты расположения элементов системы вручную, «на глаз», также снижают ее мощность. Доверьте рассчитать показатели инсоляции и идеальный угол наклона панели экспертам. Это увеличит выработку электроэнергии и усилит окупаемость.

Еще пять распространенных ошибок:

• модули на крыше крепятся не к несущим балкам, а к продольным, в итоге солнечная батарея может оторваться;
• отсутствие вентиляционных зазоров приводит к уменьшению выработки электроэнергии;
• резьбовые контакты для соединения элементов наружной части системы неэффективны, как и скрутки медь-алюминий. Они окисляются и контакт пропадает, вследствие чего вырабатывается меньше энергии;
• использование стандартной изоляции;
• отказ в использовании графитной смазки силовых контактов.

Не забывайте о должном программировании аппаратуры и правильном введении в эксплуатацию аккумуляторной банки. Все показатели системы должны выполнять свои функции полностью.

Количество элементов и напряжение

Количество элементов в солнечной панели должно быть:

для 12V – не менее 36шт

для 24V – 72шт или 60шт (PERC модули)

Одна «клетка» панели под нагрузкой вырабатывает в среднем 0,45-0,5В.

Ошибка №3
При этом общее напряжение вовсе не равняется 12В или 24В как некоторые думают, оно гораздо больше.

Объясняется это необходимостью компенсировать потери. Во-первых, из-за нагрева.

Ошибка №4
Чем жарче летний денек, тем больше энергии выработают панели.

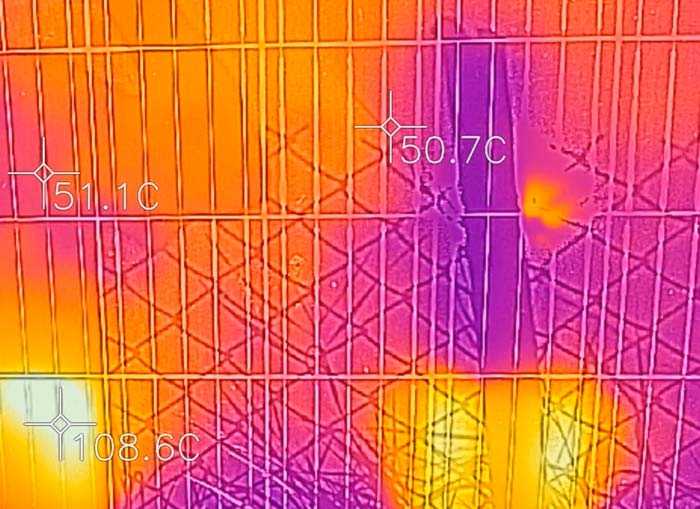

На самом деле солнечные панели обожают свет, но при этом люто ненавидят жару. На черной крыше в середине июля панели могут нагреваться до +85 градусов.

Ячейки в этом случае уже не будут вырабатывать свои 0,45-0,5В. Потери напряжения могут доходить до 30%.

Наглядный график зависимости:

А вот результаты коротенького эксперимента. Температура панели и ее напряжение до охлаждения и спустя всего пару минут после. Солнце то же самое, просто панельку сверху полили холодной водичкой.

Солнечная панель до охлаждения

Солнечная панель после охлаждения

Не все знают, что технические характеристики, указанные на шильдике, рассчитаны на идеальную температуру в 25С. При отклонении на каждый градус потери изменяются примерно на 0,5%.

Поэтому точку максимальной мощности для солнечной панели 12V рассчитывают при напряжении 18В, а не 12В.

Прибавьте сюда потери в проводах и сопутствующем оборудовании.

Что касается напряжения холостого хода (это когда панель вообще ни к чему не подключена), то его величина превышает 20В (для 12V) и 30В (для 24V) соответственно. Зимой еще больше!

Из-за того, что инверторы очень не любят повышенного напряжения, его подключение напрямую без АКБ и нагрузки является самой частой причиной выхода из строя девайса.

Ошибка №5
Поэтому никогда не отсоединяйте аккумуляторы и не убирайте провода, оставляя панельку подключенной к инвертору без нагрузки.

Как соединить солнечные панели?

Схема подключения солнечных батарей для подготовленного человека не представляет заметной сложности, но для неопытных пользователей необходимы некоторые разъяснения. Необходимо знать, как производится соединение солнечных панелей между собой, как выполняется подключение солнечных батарей к остальным приборам, входящим в состав комплекта. Существуют разные варианты соединения, которые используются для получения определенных параметров выходного тока и напряжения. Схема подключения солнечных батарей загородного дома представляет собой систему соединения всех компонентов, которые, в свою очередь, так же соединяются друг с другом определенным образом. Например, необходимо знать, как соединить солнечные панели — параллельно или последовательно. Кроме того, надо выбрать тот или иной способ соединения в батарею аккумуляторов.

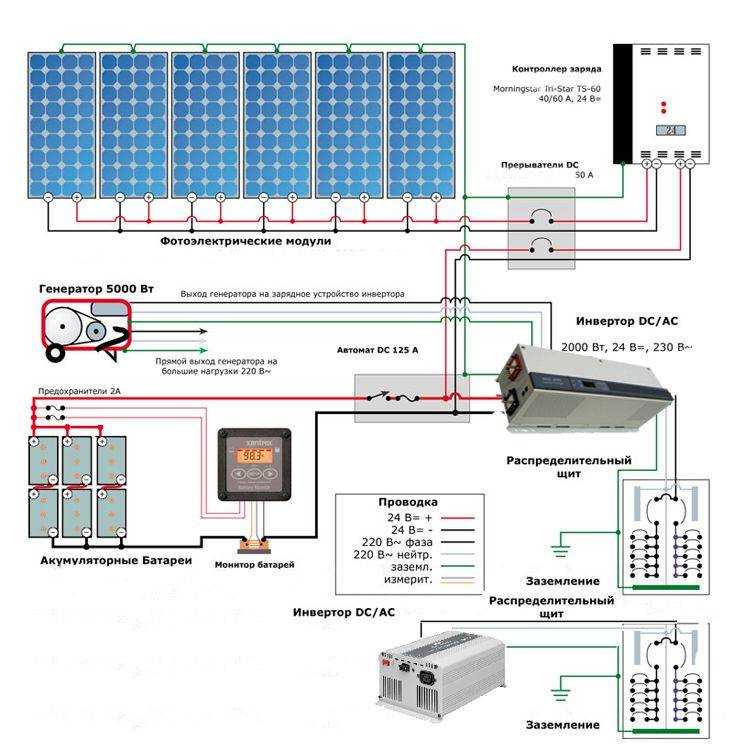

Схема устройства солнечной электростанции

Перед тем, как подключить солнечную батарею, необходимо выяснить ее конфигурацию. В состав солнечной электростанции, помимо солнечных модулей, входит комплект оборудования, включающий следующие приборы и устройства:

• контроллер заряда
• аккумуляторные батареи (АКБ)
• инвертор
• коммутационные приспособления, предохранители

Контроллер выполняет диспетчерские функции, переключая систему либо в режим заряда АКБ, либо на подачу питания потребителей. Аккумуляторы получают заряд и накапливают его, отдавая энергию по мере необходимости. Если напряжение батарей достигло 14 В, контроллер прекратит процесс, иначе от перезаряда АКБ выйдут из строя. Инвертор — прибор, преобразующий постоянный ток в переменный и повышающий напряжение до стандартных значений.

Как правило, весь комплект используется в полном составе. Однако, существуют и другие, упрощенные варианты комплектации. В отдельных случаях потребители, питающиеся от постоянного тока, подключают напрямую к модулям. Это возможно только в дневное время, поэтому встречается лишь у специализированных устройств.

Также есть осветительные системы на солнечных батареях, которые не нуждаются в инверторах и работают на прямом питании от аккумуляторов. Иногда из комплекта исключают инвертор, если напряжение нагрузки не превышает 12 В постоянного тока. Этот вариант также встречается не часто и используется по возможности.

Пайка и сборка панелей

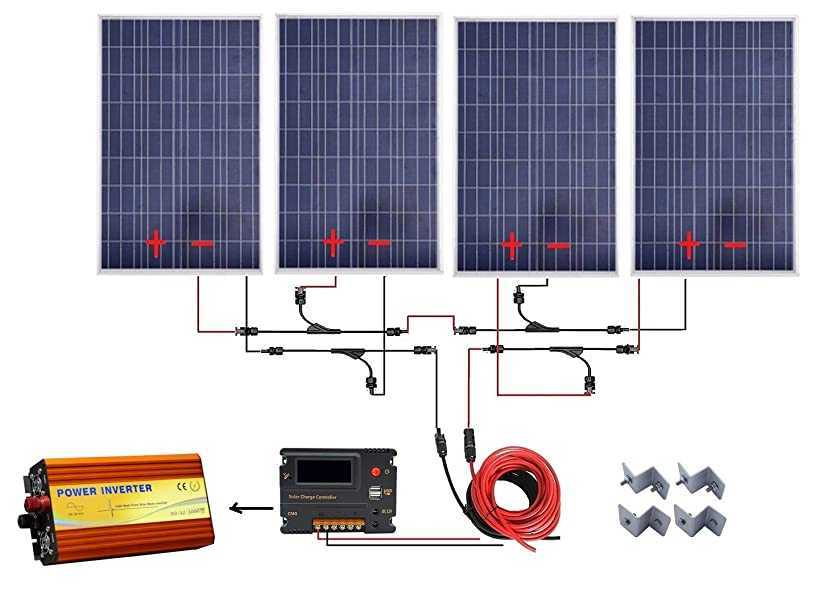

Для питания потребителей используют определенное количество модулей, которые соединяются в том или ином порядке. Сначала разрабатывается схема подключения солнечных панелей, которая позволяет получить от них максимальную эффективность.

Параллельно или последовательно?

• Параллельное соединение увеличит силу тока (и мощность), оставляя напряжение неизменным.
• Последовательное соединение солнечных панелей повысит напряжение до 24 В, если соединить 2 модуля. Больше не делают, так как для аккумуляторов есть только 2 допустимых варианта — либо 12, либо 24 В.

Поэтому приходится комбинировать, добиваясь, чтобы схема подключения солнечной батареи к аккумулятору давала наиболее удачный результат.

Контактный отсек

Кроме того, надо иметь четкое представление, как соединить солнечные батареи между собой. Все модули оснащены специальным контактным отсеком, размещенным на задней стороне. Он устроен очень просто — два резьбовых зажима, отмеченные знаками «+» и «-». Пайка как таковая не требуется, поскольку монтаж производят в сложных условиях, где работа с паяльником не всегда возможна. Однако, если есть возможность сделать контакт более надежным и защитить его от окисления, никаких противопоказаний нет.

Тип провода

Для соединения обычно используют одножильный медный провод сечением 4 мм2

Важно, чтобы его изоляция была устойчива к воздействию ультрафиолета. Если этого нет, производят укладку проводов в защитный гофрированный рукав

Расположения модулей

Во время соединения следует учитывать способ расположения модулей. Если они развернуты под одинаковым углом к солнцу, то все будут работать в одинаковом режиме. Однако, иногда приходится устанавливать разнонаправленные панели. Это бывает вызвано особенным устройством крыши, или желанием обеспечить более равномерную подачу питания в течение дня.

Типы солнечных батарей

Генераторы «чистой» энергии классифицируются по типу материала, из которого выполнены элементы:

1. Монокристаллические — самый массовый продукт на энергорынке. Для полноценного энергетического обеспечения объекта требуется значительная площадь монтажа. Приоритетная сфера использования — резервные или дублирующие энергосистемы при имеющемся подключении к сети.
2. Поликристаллические системы более производительны, и при меньшей площади элементов могут быть использованы в качестве автономной электростанции объекта без централизованного энергоснабжения. Единственный недостаток (он нивелируется в процессе использования), стоимость существенно выше.
3. Аморфный кремний — это прорыв в солнечной индустрии. Производительность высокая, продолжительный срок службы, элементы гибкие. Однако стоимость слишком высокая (по крайней мере, на нынешней стадии — пока производство не вышло на промышленный уровень).

Какие солнечные батареи лучше? Это чисто субъективный выбор. Простые расчеты показывают, что на сегодняшний день оптимальное соотношение цены качество у первых двух типов.

• Монокристаллы обычно покупают в довесок к действующей системе энергоснабжения, поэтому их стоимость окупается экономией на оплате за электроэнергию. С психологической точки зрения — такой способ подключения исключает страх остаться «без света» в случае поломки оборудования. Можно считать это предрассудком, поскольку надежность современных солнечных систем достаточно высокая. А поломка всей системы сразу мало вероятна. Элементы дублируются, можно производить ремонт без полного нарушения энергоснабжения.
• Поликристаллические батареи дороже ровно настолько, насколько и производительнее. Электростанция на поликристаллах может быть полностью автономной, то есть без вводной линии центрального энергоснабжения. Опыт использования в отдаленных местах проживания показывает, что такие системы вполне жизнеспособны, и не нуждаются в резервировании. Разве что можно установить ветрогенератор (на случай природных катаклизмов вроде затяжного дождя с пасмурной погодой в течение нескольких дней). Окупаемость 100%, если вы построили новый дом без энергоснабжения. Стоимость технических условий и монтажных работ сопоставима с покупкой комплекта на солнечных батареях мощностью 4000 Вт. А дальше — экономия в чистом виде. Вы вообще не знаете, что такое оплата электроэнергии.
• Аморфные батареи пока еще экзотика (с точки зрения стоимости). Однако технологии развиваются настолько стремительно, что через относительно короткий промежуток времени эти системы станут доступнее: вспомните ситуацию со светодиодными светильниками.

Подключение солнечных батарей к сети

Сделать это можно как самостоятельно, так и с привлечением специалистов.
Расчет правильной ориентации осуществляется на основании данных о географическом расположении здания. Для правильного размещения солнечных панелей при их монтаже нужно придерживаться перечисленных ниже принципов.
Нельзя использовать в качестве крышки оргстекло, так как оно перегревается и за счёт этого контакты между панелями приходят в негодность, а сама система может разгерметизироваться. Накопитель сгенерированной энергии — аккумулятор.
Потом груз убирается, а фанера и мат снимаются. Разумеется, если вы используете мобильную фотобатарею для подзарядки смартфона в многодневном походе, такие технологии не требуются. Если инсоляция позволяет, то установить солнечную панель можно и на внешней стороне балкона.

Рассмотрим три способа соединения, которые будут применимы и для самостоятельной сборки модулей из солнечных ячеек. После первичных вложений, полученная электроэнергия условно бесплатная требуются некоторые средства на обслуживание по истечении срока эксплуатации. Так как они продаются в виде уголков, их потребуется самостоятельно собрать

В заключение следует обратить внимание на то, что наибольшую выгоду от применения солнечных батарей получит наша планета, поскольку данный источник энергии не причиняет абсолютно никакого вреда окружающей среде

Монтаж конструкции Первостепенно надо определиться с местом установки — или прямо на крыше, или с использованием в качестве подставки каркаса из специальных ферм. Он следит за напряжением аккумулятора: при перезарядке аккумулятора в дневное время 14 Вольтах на клеммах , он автоматически отключает зарядку, а ночью, в случае разряда, то есть предельно низкого напряжения в 11 Вольт, прекращает работу электростанции. Где лучше установить панели? При одинаковых характеристиках, следующий вид панелей — тонкопленочный, потребует для установки в доме большей площади. Если эту проблему невозможно решить, то лучше установить панели не на крыше, а на отдельных столбах во дворе.

Сокращение расхода газа и электричества в доме благодаря использованию солнечных батарей. Как подключить солнечную батарею Как подключить солнечную батарею Вопрос как подключить солнечную батарею решается с помощью комплектующих систему элементов.
Схема подключения солнечных панелей к щитку приборов.
