Ремонтируем светодиодную лампу самостоятельно

Ремонт светодиодной лампы серии «LLC» E14 3W1 M1

Эта лампа похожа на лампу накаливания. Первое, что можно заметить- широкое металлическое кольцо.

Я приступил к разборке лампы. Первым делом нужно было снять плафон. Как оказалось, он был посажен на основание эластичным компаундом. После того, как я снял его, понял, что это было напрасно.

В лампе находился 1 светодиод, мощность которого была равна 3,3 Вт. Его можно было проверить со стороны цоколя.

Лампа была скреплена с корпусом с помощью «левой» резьбы. Вращать цоколь нужно против часовой стрелки, если смотреть на него со стороны центрального контакта.

Причиной поломки был провод, который отпал от резьбы на цоколе. Пайкой алюминий не возьмешь, поэтому нужно было искать вариант крепления провода.

К имеющемуся проводу был припаян кусочек 5 см для наращивания. В точке кернения было высверлено отверстие, диаметр которого был равен 2 мм. В него был продет провод и намотан на винт. Сам винт был вставлен в отверстие и зажат гайкой. Эта лампа светилась, как новая.

Разбираем светодиодную лампочку

Корпус ламп делают из композитного материала, который служит теплоотводом для светодиодов. Разбираются лампочки разных производителей довольно просто. Рассеиватель держится по периметру на защелках и силиконе. Поддеваем ножом и подрезаем герметик по кругу, колпак рассеивателя снимается с некоторым усилием.

Разборка светодиодной лампы

Плата с диодами может быть запрессована или прикручена винтами, контакты могут быть припаяны или съемными. С прикрученной платой всё просто, а вот с запрессованной придётся повозится. Мне обычно удается подковырнуть плату плоской отвёрткой, но каждый раз, у разных производителей это не всегда удаётся совсем без повреждений корпуса, иногда откалывается кусок пластика, который затем можно приклеить обратно, если есть необходимость.

После снятия платы со светодиодами не нужно сразу пытаться извлечь драйвер, это не получится. Будут мешать провода, идущие от цоколя лампы.

Драйвер внутри светодиодной лампы

На заводе сборка происходила в другом порядке, чем мы пытаемся разобрать. Необходимо поддеть и вытащить центральный контакт цоколя лампы, так один вывод освободится, а второй можно отпаять или отрезать от самой платы, а потом при сборке его придётся удлинить.

Цветовая температура

Еще одна важная характеристика, которую нужно учесть, выбирая светодиодные лампы для домашнего использования. Измеряется цветовая температура в градусах по шкале Кельвина (К). Чем меньше будет цифра, указанная на упаковке, тем более «теплым» (желтым) окажется цвет самой лампы.

При выборе цветовой температуры действует несложное правило: более теплый цвет воспринимается человеком, как уютный, расслабляющий, а более холодный – помогает сконцентрироваться для активной деятельности и работы.

• Мягкий (теплый) белый — 2700-3500 К – будет уместен в гостиной или спальне, также его стоит использовать для светильников над обеденным столом.
• Ярко-белый — 5300 — 6500 К – подойдет для гаража, кухни или ванной комнаты.
• Дневной свет — 4000 — 5000 К – такие лампы хорошо использовать для точечного освещения туалетного столика, места для рукоделия или чтения. Их же можно применять на кухне, в коридоре и в ванной.

Как бы маркетологи не рекламировали свою продукцию, и не говорили о ее безвредности, все же недобросовестные производители выпускают некачественные изделия, поэтому обязательно нужно узнать чем вредны светодиодные лампы для человеческого организма и как выявить некачественную лампочку.

Виды светодиодных источников света

Все светодиоды можно разделить на две большие категории: индикаторные и осветительные. Первый вид используется в электротехнике для подсветки приборных панелей, дисплеев, сигнальной индикации, а также в прочих устройствах, не требующих большого светового потока.

А осветительные светодиоды применяются как раз в бытовых LED-лампах. Такие светильники можно классифицировать по назначению, внешнему строению и типу источников излучения.

По сфере использования

LED-лампы захватывают все больше технологических ниш. Они используются в бытовой электронике, промышленности и торговом оборудовании.

LED-прожекторы для уличного освещения изготавливаются преимущественно на основе одного крупного светодиода, поэтому регулировать их яркость не представляется возможным

Основными областями применения светодиодных ламп являются:

1. Уличное освещение.
2. Высокопроизводительные прожектора.
3. Освещение промышленных помещений и квартир.
4. Сельское хозяйство. Используются лампы со спектром излучения, способным инициировать фотосинтез.
5. Автомобильные фары.
6. Подсветка продукции в торговых витринах.
7. Освещение пространства во взрывоопасных средах.

Большое число сфер использования LED-освещения обусловлено различиями в характеристиках светодиодов и излучаемом ими спектре. Постоянно разрабатываются инновационные типы ламп, которые позволяют занять новые рыночные ниши.

По внешнему виду

Одна из причин распространенности LED-ламп – минимальный размер их полупроводниковых кристаллов. Благодаря этому светильники могут приобретать самую разнообразную форму.

Мощные светодиодные устройства не рекомендуется устанавливать в местах с ограниченной циркуляцией воздуха – это может вызвать перегрев светодиода

Основными конструкциями LED-ламп являются:

1. Классическое исполнение по типу лампы накаливания с цоколем. Такие светильники обычно содержат несколько разнонаправленных светодиодов.
2. «Кукуруза». Такая лампа имеет вид цилиндра, облепленного со всех сторон светодиодами.
3. Лентообразные LED-светильники, в которых отдельные кристаллы последовательно расположены на узкой тонкой подложке.
4. Прожекторы с одним крупным светящимся кристаллом.
5. Точечные потолочные светильники.
6. Плоские LED-панели круглой, прямоугольной или произвольной формы.

Маленький размер и непритязательность светодиодов к месту установки позволяет изготавливать на их основе дизайнерские светильники необычной формы. А низкий нагрев LED-ламп не препятствует их размещению вблизи гипсокартонных и пластиковых поверхностей.

По типу светодиодов

Осветительные светодиоды разделяются по своей физической структуре на несколько видов, каждый из которых имеет свои особенности и преобладающие сферы применения.

Изготавливаются LED-лампы трёх основных типов:

1. SMD (светодиоды для поверхностного монтажа).
2. COB (устройство на чипе).
3. Filament (светодиодная нить).

У светодиодов поверхностного монтажа низкая светимость, но их можно самостоятельно припаивать к любой поверхности, не боясь перегрева.

Поэтому они часто используются при изготовлении светодиодных лент и переносных фонарей. Угол излучения у SMD-светодиодов составляет 90-130 градусов, поэтому для освещения всего помещения вокруг лампы необходима радиальная схема размещения кристаллов на основании.

Мощность LED-лампы со светодиодными нитями зависит от количества стеклянных волокон, их длины и характеристик размещенных на них кристаллов

COB-светодиоды представляют собой кристаллы с высокой светимостью, размещенные на металлической подложке. Она предназначена для отвода тепла, образующегося в процессе работы.

Угол излучения устройств на чипе приближается к 180 градусам, поэтому они слабо подходят для узконаправленного освещения. COB применяют при производстве прожекторов и премиум-ламп.

Светодиодные нити представляют собой ряд миниатюрных кристаллов, последовательно размещенных на стеклянном волокне. Иногда вместо стекла используются другие прозрачные материалы. Такая структура позволяет сделать круговое освещение равномерным.

Основной проблемой мощных небольших светодиодов является перегрев, который уменьшает срок их эксплуатации и уровень светового потока.

Подробная схема светодиодной лампы на 220В

Устройство светодиодной лампы на 220В значительно сложнее, чем у аналогичной лампы накаливания. Пытаясь сохранить привычную грушевидную форму, инженерам пришлось немало потрудиться. И, как оказалось, не зря! Новые осветительные приборы практически не греются, потребляют малое количество электроэнергии и стали значительно менее хрупкими. Но чего же особенного в светодиодной лампе и в чем сложность ее схемы? Давайте разберемся.

Конструктивная схема

Конструктивно схема светодиодной лампы на 220В состоит из трех основных частей: корпуса, электронной части и системы охлаждения. Сетевое напряжение через цоколь поступает на драйвер, где преобразуется в сигнал постоянного тока, необходимый для свечения светодиодов. Свет от излучающих диодов обладает широким углом рассеивания и поэтому не требует установки дополнительных линз. Достаточно обойтись рассеивателем. В процессе работы детали драйвера и светодиоды нагреваются. Поэтому в конструкции лампы обязательно должен быть продуман отвод тепла.

В фирменных светодиодных лампах на 220В печатная плата с SMD светодиодами крепится к радиатору через термопасту для эффективного отвода тепла.

Электрическая схема

Касательно электрической части между светодиодными лампами на 220В разных ценовых категорий также много отличий. В этом можно убедиться сразу после демонтажа рассеивателя. Достаточно рассмотреть качество пайки SMD элементов и соединительных проводов.

Недорогой китайской лампы на 220В

В лампочках стоимостью 2-3$ отсутствует какая-либо симметрия на плате со светодиодами, что свидетельствует о ручной пайке, а провода выбраны с минимально возможным сечением. Вместо надежного драйвера в них собрана простая схема бестрансформаторного питания с конденсаторами и выпрямителем. Напряжение сети сначала снижается неполярным металлопленочным конденсатором, выпрямляется, а затем сглаживается и повышается до нужного уровня. Ток нагрузки ограничивается обычным SMD резистором, который расположен на печатной плате со светодиодами.

Фирменной светодиодной лампы

Фирменная светодиодная продукция отличается не только приятным внешним видом, но и качеством элементной базы. Непосредственно драйвер имеет более сложное устройство и зачастую собирается одним из двух способов. Первый предусматривает наличие импульсного трансформатора, импульсного преобразователя напряжения с последующей стабилизацией тока нагрузки.

Во втором случае обходятся без трансформатора, а основная функциональная нагрузка ложится на специальную микросхему – сердце драйвера. Её универсальность в том, что она стабилизирует входное напряжение, поддерживает выходной ток с заданной частотой (ЧИМ) или шириной импульса (ШИМ), допускает возможность диммирования, имеет систему отрицательной обратной связи. В качестве примера можно назвать, например, CPC9909.

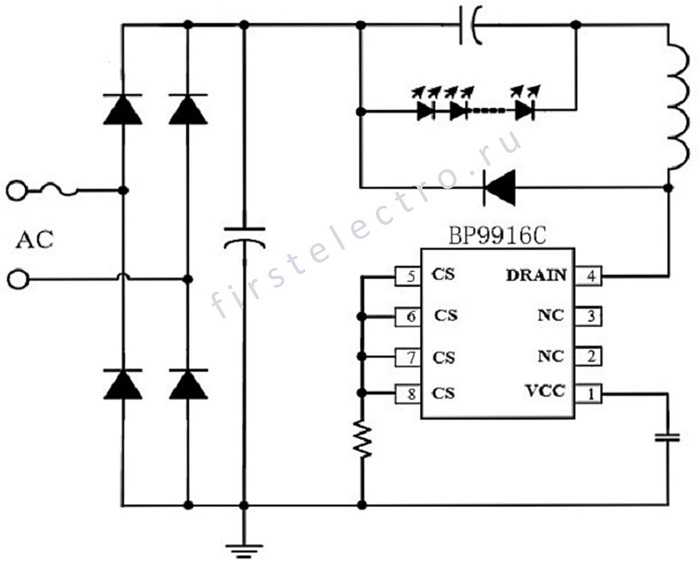

Схема китайской LED лампы

Светодиод малой и средней мощности работает на постоянном токе порядка 10-30 мА при напряжении около 2.5-3 В. Поэтому в качественных лампах на 220 В светодиоды соединяют последовательными группами по несколько штук и питают от импульсного преобразователя напряжения с ШИМ-регулированием.

Преобразователь изготавливают в виде специализированной микросхемы, называемой драйвером. (Собственно говоря, это не что иное, как стабилизатор тока, только не линейный, а импульсный.) Драйверы обеспечивают оптимальный режим питания светодиодов, такой, что светодиод и служит долго и горит ярко. Но это сделано только в европейских и американских лампах, по большей части, массовому российскому потребителю недоступных, а если и доступных, то слишком дорогих.

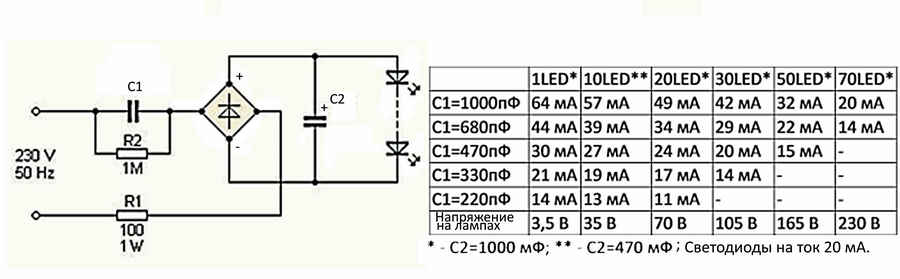

Китайские производители часто собирают светодиодные лампы по упрощенной схеме. Делается это так. Все светодиоды соединяются последовательно и подключаются к выпрямительному мостику с фильтром из одного электролитического конденсатора. Поскольку получившаяся цепь, как правило, работает при меньшем напряжении, чем 220 В, то остаток напряжения гасится при помощи дополнительного неполярного конденсатора, обычно пленочного, на входе мостика. Здесь используется тот факт, что сопротивление конденсатора имеет реактивный характер, и тепло на нем почти не выделяется.

Описанная схема довольно несовершенна. Во-первых, при колебаниях сетевого напряжения будет сильно меняться яркость лампы, а во-вторых, при повышенном напряжении срок службы будет существенно сокращаться. При пониженном напряжении яркость неприемлемо уменьшится. В работе будут наблюдаться утомляющие мерцания, из-за того, что фильтрующий конденсатор после мостика имеет недостаточную емкость. (Конденсатор нужной емкости просто не влезет в цоколь китайской светодиодной лампы.)

Настольная светодиодная лампа AIFENG

Хорошая настольная лампа, светит ярко, шла 20 дней, трек отслеживался. Единственное думала, ножка будет подлиннее, но и так хорошо, сама лампа внушает доверия, надеюсь прослужит долго).

Отличная! Хоть и маленькая, но светит отлично! Имеется кнопка вкл. и выкл. Выход USB. РЕКОМЕНДУЮ.

Очень компактная и очень яркая лампа! Коротковата. Я довольна покупкой. Продавца рекомендую! До Вологды шла месяц.

Топ 12 лучших светодиодных ламп для авто h4 Сергей, здравствуйте подскажите есть ли смысл покупать эти лампочки, хочу в люстре заменить вместо галогенок. и сколько реально там Ватт. Спасибо

Мнение эксперта It-Technology, Cпециалист по электроэнергетике и электронике Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Светодиодные лампы для домашнего освещения Светодиодные светильники и лампы для дома от брендов, которые уже много лет работают на отечественном рынке проходят сертификацию, они соответствуют необходимым нормам и проходят проверку. Спрашивайте, я на связи!

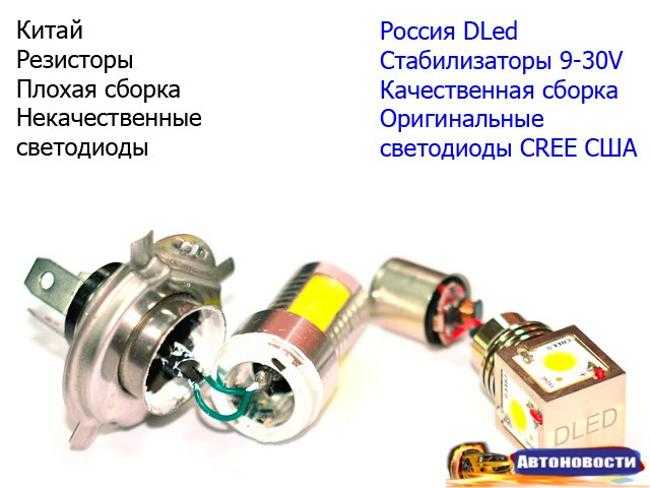

Китайские светодиодные лампы для автомобилей

В автомобилях светодиодные лампы используют в габаритах, противотуманных фарах, ходовых огнях, а также для ближнего и дальнего света. Габаритные огни со светодиодами — хорошие источники света, экономичные и яркие, как раз для вечерних и ночных стоянок на обочинах дорог. Для фар выпускают лампочки с цоколем h4, в которых используют мощные светодиоды со средним потребляемым током до 3 А (это ток питания драйверов). Для подсветки элементов салона или номера используют не лампы, а светодиоды.

Задняя часть имеет солидного размера охлаждающий радиатор, и иногда даже вентилятор для усиления обдува. Светодиодные лампы для фар экономичны, но имеют худшие оптические характеристики, чем галогеновые. Это объясняется тем, что в ней используют три светодиода и источник не является точечным, как в случае галогеновых. Повышенное рассеяние светодиодных фар происходит по законам геометрической оптики и не зависит от каких-либо «козней» производителей или работников СТО на техосмотре.

Как разобрать фонарик своими руками

Первый этап ремонта — разборка. Большая часть моделей имеет сходную конструкцию и разбирается по одним принципам. Отдельно стоит рассмотреть ручные и налобные устройства.

Ручной

Ручной фонарь в разобранном виде.

Порядок разборки:

1. Рукоятка откручивается от основной части. Иногда корпус состоит из трех частей и тогда придется отсоединить сначала верхнюю часть с линзой, а затем рукоятку.
2. Из оставшейся части выталкивается микросхема с диодом.
3. Для получения доступа к светодиоду и драйверу может потребоваться открутить шайбу пинцетом.
4. Вынимается сама плата со светодиодным элементом.

Собирается конструкция в обратном порядке.

Налобный

Аккумуляторный отсек налобного фонарика.

Инструкция по разборке:

1. Открывается отсек с элементами питания.
2. Извлекаются батарейки или аккумуляторы.
3. В открывшейся области потребуется открутить шурупы отверткой.
4. Непосредственно под поддоном для батарей находится печатная плата со светодиодом и всеми сопутствующими элементами.

Обычно после откручивания винтов плату можно извлечь из корпуса лампы для последующего рассмотрения или ремонта. Иногда может потребоваться отсоединить защелки или крепления.

Сборка осуществляется в обратном порядке по тем же правилам.

Достоинства светодиодного освещения

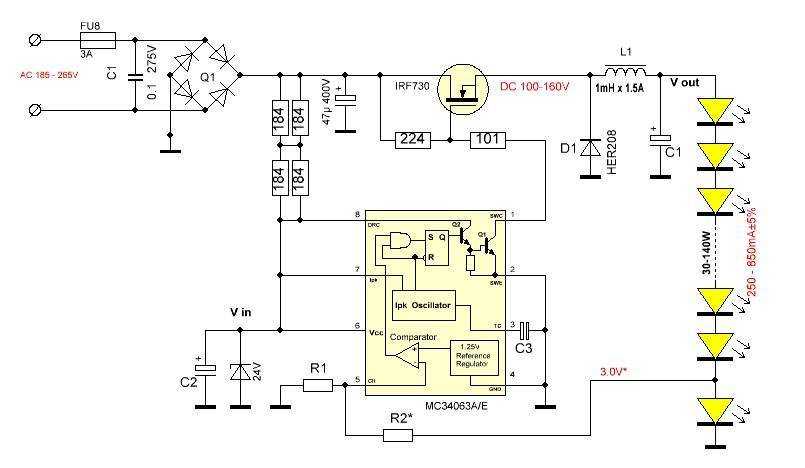

Схема типового LED драйвера мощной лампочки на 220 В

Для того чтобы снизить уровень выдаваемой мощности преобразователя (ведь по факту уже в 2 раза меньше нагрузка), пришлось вникнуть в схему драйвера и изменить токозадающим резистором значение выхода.

Можно конечно было просто перерезать дорожку на выходе и поставить туда резистор по-мощнее, но не факт что его мощность не расплавила бы пластиковый корпус лампы.

В общем найдя похожую по схемотехнике включение микросхемы преобразователя, удалось выяснить что ток задаётся парочкой низкоомных резисторов. Он был задан на 100 миллиампер сопротивлением 2 Ома. Поставив 4 Ома его значение изменилось на 60 миллиампер, а 5,6 Ом снизили его до 40 мА. На этом и остановился.

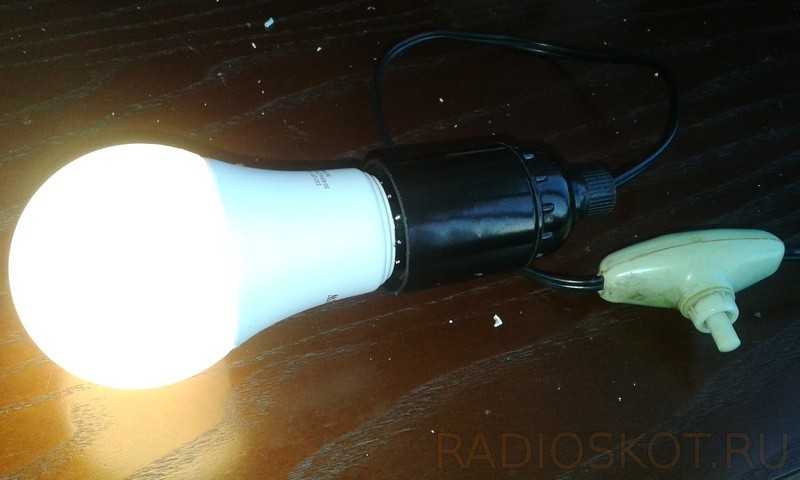

LED лампа вновь вернулась с респауна на своё законное место в настольном светильнике. Насколько хватит её теперь сказать трудно, но в любом случае получен превосходный опыт ремонта подобных устройств и при следующем перерождении просто придётся перепаять все SMD светодиоды, вновь подняв её мощность до 100%.

Люмены

На упаковке светодиодных изделий производители часто указывают освещенность в люменах и какой обычной лампочке это соответствует. Как правильно понимать такие надписи?

Лампы накаливания мощностью в 100Вт выдают минимум 1200 – 1300 люмен. Если на упаковке пишут, что лампочка мощностью 10Вт выдает больше 700 Лм и при этом является аналогом простой 100 ватной, то это явный признак обмана.

Изучите таблицу соответствия различных типов ламп с их мощностями и выдаваемыми люменами, и сверяйтесь с заявленными данными от производителей.

Если идут не стыковки, просто не покупайте. Если близко к указанным параметрам, то и лампа должна быть качественной.

Классика – оптимальное решение

Самым долгоживущим стилем современности является классика. Этот стиль позволит использовать в своем интерьере самые различные осветительные приборы.

Интерьер в классическом стиле

Для классики, как в интерьере, так и в плане оформления осветительных приборов (светодиодные или другие виды) характерны следующие моменты:

• минимализм и отсутствие излишних деталей;
• имитация светильников под старину;
• использование в оформлении золотого, бронзового и серебряных цветов;
• симметричность;
• правильные герметичные линии;
• лаконичность и эстетичность.

Выполненные в классическом стиле китайские светодиодные светильники, особенно люстры, займут свое законное место и станут настоящим украшением помещении.

Китайская классическая люстра

Здесь можно использовать два вида люстр:

потолочные. Такие светодиодные люстры подойдут для помещений, где имеются низкие потолки или небольшие габариты самого помещения;

Стоит отметить, что оба вида светодиодных люстр (потолочные и подвесные) будут иметь одинаково потрясающий вид в хрустальном исполнении.

Хрустальная китайская люстра

Led-освещение, проходящее через хрустальные элементы, будет создавать удивительную игру света.Все китайские led-светильники, выполненные в классике, можно использовать в самых разнообразных интерьерах. Это очень удобно, ведь классика универсальна.

Модерн: особенности выбора светильников

Стиль модерн сегодня является довольно популярным и многие светильники для дома и квартир изготавливаются именно в нем. Главными чертами здесь являются:

• плавность линий;
• присутствие флористических и растительных элементов;
• асимметрия;
• яркие и броские цвета.

Интерьер в стиле модерн

Китайский модерный светильник

Под модерн подойдут те китайские осветительные приборы, которые тоже сочетают в себе похожие черты. С их помощью можно создать необычную атмосферу, венцом которой будет игра света, отраженная от различных поверхностей (как от частей самого светильника, так и мебели и стен).

Такие люстры китайского производства можно использовать в приближенных к модерну оформлениях, например, «прованс» или «кантри». Здесь используются одинаковые материалы, а также имеется определенное совпадение основных дизайнерских характеристик.

Выбор ламп для квартиры согласно нормам освещения

Ремонт шунтированием

Проще
всего это сделать при помощи капельки олова. Кто-то припаивает сюда тоненький
проводок или даже накладывает кусочек фольги.

Но
все это сложнее и менее надежно.

Поэтому
берете паяльник, подносите олово и капаете на место, где раньше стоял
светодиод.

А
если нет под рукой паяльника, что делать в этом случае?

Возьмите
олово, которое продается в виде тонкой проволоки на катушке, разогрейте его “реактивной”
газовой зажигалкой и капните на контактную площадку.

Если нет в наличии ни паяльника, ни олова, можно попробовать капнуть токопроводящий клей.

Весь
ремонт со вскрытием лампы займет у вас не более 5 минут. Для проверки
работоспособности можете не ставить колбу на место, а прямо так вкрутить
лампочку в патрон и включить свет.

Особой
разницы в свечении вы даже не заметите.

Причины поломки

После того, как мы разобрались с основными принципами светодиодных ламп, можно переходить к причинам, из-за которых они выходят из строя. К ним относят:

• большие скачки напряжения;
• неаккуратность в процессе монтажа лампочки;
• ошибочный подбор лампы;
• влияние внешних факторов.

Перепады напряжения

Несмотря на устойчивость светодиодных ламп на 220 вольт, резкие перепады напряжения оказывают разрушающее воздействие, выводя осветительный элемент из строя.

Причиной перепадов может служить:

1. Некачественная проводка, установленная в помещении самостоятельно или неквалифицированными работниками.
2. Проблемы на электростанции.
3. Погодные условия.

Стоит отметить, что от перепада напряжения страдают и другие осветительные элементы, перегорая еще быстрее, чем светодиодные аналоги.

Неправильный подбор светильника

Причиной выхода из строя светодиодной лампочки может стать сам светильник, если его покупать второпях, не предусмотрев все нюансы интерьера. Например, из-за неудачно подобранного плафона, лампочка будет плохо охлаждаться, постоянно перегреваясь. В таком случае срок ее эксплуатации существенно снизится, а хозяева будут тратить большие деньги на замену лампочек и поиск неисправности. Постарайтесь ответственно подходить к покупке светильника в комнату, и большинства проблем удастся избежать.

Ошибка монтажа

Многие хозяева, покупающие люстру или плафон в дом, самостоятельно монтируют его, не соблюдая при этом необходимые правила. Все это сказывается на работе приборов, в том числе и на лампочках. При отсутствии должного опыта старайтесь монтировать освещение под присмотром знающего человека, способного разглядеть ошибочные действия и вовремя указать на них.

В противном случае вам все равно придется вызывать специалистов, которые будут исправлять ваши ошибки.

Внешний фактор

Внешние факторы не менее разрушительны для светодиодов, и на них стоит обращать свое внимание. К внешним факторам относят:

• удары по корпусу лампы;
• вибрации;
• погодные условия.

Помните, что лампочка – хрупкий предмет, и обращаться с ним требуется осторожно. Те же вибрации никак не скажутся на самом светодиоде, но быстро разрушат драйвер лампочки

Достоинства

Низкое энергопотребление, дополненное огромным сроком службы, колоссальной светоотдачей и экологичностью – это четыре неоспоримых плюса, благодаря которым лампы на основе светодиодов сегодня выходят в лидеры. Оспаривать этот факт сложно. Но нужно учесть, что каждое из перечисленных преимуществ сопровождается поправками, которые добавляют серых тонов в красочную картину.

Потребление электроэнергии в 9 раз меньше, чем у ламп накаливания! Цифры с указанием малой мощности потребления ярко красуются на упаковке. Но соответствуют ли они действительности? Не всегда. Если рассматривать китайские безымянные образцы, то можно обнаружить, что замеры потребления тока, с последующим вычислением мощности, показывают отличающиеся в худшую сторону от заявленного значения результаты. Умышленно завышая ток, нечестные производители добиваются повышения светоотдачи кристалла. При этом КПД падает, и время работы светильника уменьшается в разы от заявленного. А это уже недостаток. Но этот недостаток, как правило, присущ только дешевым китайским образцам.

Срок службы 30–50 тыс. часов! Да, это намного больше, чем у предшественников и это действительно серьезное преимущество. Заявленная цифра соответствует действительности только при эксплуатации светодиода в лабораторных условиях, т. е. при температуре кристалла около 25 °C. В реальности это невыполнимо и, в лучшем случае, температура p-n перехода не превысит отметку в 75°C. Если в конструкции лампы предусмотрен качественный стабилизатор тока и эффективный теплоотвод от светодиодов, то 30 тыс. ч. она прослужит, при этом первые 10 тыс. ч. – с минимальной потерей яркости. В противном случае время наработки на отказ резко сокращается. Отдельно стоит упомянуть о деградации светодиодов – необратимом процессе снижения их уровня светового потока от времени. То есть чем дольше работает светильник со светодиодной лампой, тем менее ярко он светит. Ввиду высокой продолжительности срока службы, производителями светодиодных ламп исследования в области деградации светового потока не производятся. А если и производятся, то в ускоренном режиме. Поэтому производители не могут точно сказать через какое время лампы станут светить менее ярко на 10%, а через какой на все 30% и ее нельзя будет использовать. Такое вот преимущество…

Что делать, если LED лампа перестала светить? Ремонтировать! Это ещё один плюс, которого нет у галогенок и ламп накаливания. Во время эксплуатации может образоваться холодный контакт на пайке или перегореть резистор. Разборный корпус позволяет добраться до любого узла и, приложив немного усилий, восстановить работу изделия.

Цветовая температура классической лампы накаливания составляет 2800°K, что сближает её с естественным солнечным излучением в вечернее время. Светодиодный источник может излучать свет в широком диапазоне – начиная от 1800°K и перешагивая границу в 6000°K. В зависимости от назначения потребитель может подобрать светодиодную лампу любого тона: холодного, нейтрального, тёплого. Частые включения и выключения не влияют на срок службы светодиода, а в момент подачи питания он светится сразу на полную мощность. Данное достоинство отсутствует у люминесцентных ламп, которые не любят частых переключений и разгораются в течение двух минут. Кроме этого, в светодиодных осветительных приборах нет опасных химических элементов, а их колба может быть изготовлена из пластика, что делает их менее хрупкими.

Неоспоримым достоинством ламп на основе светодиодов является возможность дублирования форм-фактора любого другого осветительного прибора. В результате такой модернизации рынок наводнили светодиодные лампы с широко используемыми стандартными цоколями: Е14, Е27, G4, G5 и прочие. Пластиковый корпус с температурой нагрева не более 60°C – это удобно и безопасно.

LED технология не оставила в стороне и автомобильную отрасль. Высокая светоотдача и холодный свет мощных белых светодиодов бросили вызов ксеноновому освещению. В автомобилях премиум-класса переход на новый тип фар вполне оправдан, т. к. стоимость автомобиля уходит на второй план, уступая дизайну, комфорту и надёжности.

Выбор ламп в зависимости от помещения

Замена светодиодов

Главный недостаток SMD элементов – возникновение некоторых проблем с ремонтом оборудования, имеющего их в своем составе. Демонтировать такие элементы, особенно многовыводные, бывает весьма проблематично. Но если прибор двухвыводный, то выпаять его можно при помощи паяльной станции, и тогда ремонт серьезно упрощается. Возьми двойной паяльник, который идет в составе паяльной станции, разогрей одновременно оба вывода диода и этим же паяльником, как пинцетом, сними элемент с платы.

Если в твоей паяльной станции только один паяльник (что бывает чаще всего), то есть еще один вариант. Можно использовать идущий в составе паяльной станции фен. Обдувай неисправный диод феном и одновременно пытайся сдвинуть его с места иголкой или тонким пинцетом. Как только припой расплавится, светодиод легко снимется с платы.

Для ремонта светодиодных ламп вместо паяльного фена можно использовать технический, но диаметр его сопла должен быть минимальным. В противном случае ты будешь греть алюминиевую подложку и либо вообще ничего не выпаяешь (мощности фена не хватит), либо у тебя послетают со своих мест все светодиоды лампы, либо поотваливаются токопроводящие дорожки. В таком случае ремонт серьезно усложнится, если вообще будет возможен.

Как заменить в лампе светодиоды, если нет фена или паяльной станции

Конечно, далеко не у всех для подобного ремонта есть паяльная станция (у меня, к примеру, дома ее нет). В таком случае для ремонта можно воспользоваться обычным паяльником, немного доработав его жало. Просто накрути медный обмоточный провод диаметром 1-2 мм на жало, а концы провода заточи и залуди. Чем не паяльная станция для ремонта и замены SMD деталей?

Демонтаж SMD светодиода с помощью обычного паяльника

Осталось заменить светодиод, и ремонт можно закончить. Сделать это можно паяльником с тонким жалом или обычным, но доработанным для выпайки (см. фото выше). Перед пайкой удали с контактных площадок лишний припой и нанеси на них флюс. Теперь прикладывай новый светодиод на место, соблюдая полярность, удерживай тонким пинцетом и паяй. Имей в виду, что впаянный светодиод должен быть точно того же типа, что и сгоревший. Иначе такого ремонта ненадолго хватит.

ТОП-4 моделей с цоколем Е27 (на замену ламп 60 Вт)

Кто производит самые мощные и яркие led

Далеко не все производители светодиодов выпускают самые яркие и мощные лед-светильники. Среди компаний, обретших наибольшую популярность в этом сегменте, можно выделить следующие:

1. Cree. Совместное японо-американское производство мощных лед-светильников. Компания начала работу в 1987 году и сегодня занимает лидирующую позицию среди прочих линеек по выпуску сверхмощных светодиодов. Примечательно, что разработчик изготавливает не просто мощные, а энергоэффективные модели led-источников. Например, уже в 2012 году были созданы образцы с предельными светотехническими показателями, превзошедшими даже теоретические расчеты – 250 лм на один ватт. При этом светодиодные лампы изготавливаются в двух категориях – повышенной яркости High-Brightness и более мощные XLamp. Производитель заверяет, что его лед-светильники работают до 100 тыс. часов.
2. Lumileds. Компания возникла в качестве отделения американской промышленной группы Hewlett-Packard. В 1999 году начались первые разработки в сфере выпуска мощных светодиодов. Сегодня продукция фирмы известна по всему миру под маркой LUXEON. Продукция выпускается в нескольких сериях – базовая Emitter, с радиатором типа «звезда» Star, повышенной светоотдачи K2 Emitter и новое поколение K2 Star. При максимальной яркости лед-элементы отличаются легкостью, миниатюрностью и незначительным выделением тепла, что позволяет применять их в области, где не допустим даже малый нагрев от источника света.
3. Avago Technologies. Независимая калифорнийская компания, основанная в 1961 году. Занимается разработкой и производством оптоволоконных систем. Одно из направлений – выпуск ультраярких светодиодов в штатных корпусах. Примером является образец PLCC-4. Среди его главных характеристик выделяются – надежность, термостойкость, широкое цветовое разнообразие, 120-градусный угол излучения, срок службы при неизменных параметрах – до 50 тыс. часов. Применяется для внутренней и внешней подсветки, а также в автотехнике.
4. OSRAM. Компания с вековым опытом производства ламп – преимущественно накаливания и энергосберегающих. С 2001 года начала выпуск светодиодов, в том числе самые мощные. Срок службы моделей Opto достигает 100 тыс. часов. Другим широко известным детищем массового изготовления фирмы является органические лед-кристаллы OLEDs. Среди прочих популярных серий выделяются – миниатюрный герметичный корпус DRAGON, четырех-шести-кристальные и недорогие OSTAR-Lighting.

Сравнение принципов построения схем светодиодных ламп

Чаще всего встречается неизолированный драйвер, его схему делают на импульсном понижающем преобразователе.

Применение такого драйвера в светодиодной лампочке имеет ряд преимуществ, по сравнению с другими схемами:

1. хорошая стабильность выходного тока в широком диапазоне питающего напряжения, полное отсутствие пульсаций, по сравнению со схемой на конденсаторном балласте.
2. более высокий КПД по сравнению с изолированным и с линейным драйвером. Выходное напряжение такого драйвера гораздо выше, чем у изолированных драйверов. Для получения заданной мощности, применяются светодиоды с несколькими кристаллами в одном корпусе, что позволяет поднять напряжение и снизить ток в цепи, КПД повышается за счет снижения потерь в цепи питания.
3. меньшие размеры и стоимость по сравнению с изолированным драйвером, так как дроссель получается меньше, чем трансформатор для такой же мощности. Из за особенности схемы, дросселю не нужно переваривать всю мощность, в отличии от трансформатора в изолированном драйвере, меньше нужно материала, для его изготовления.

Сравнение внешнего вида драйверов светодиодных ламп

Будьте осторожны при работе с такими драйверами, чтобы не получить удар током!

Фото платы изолированного драйвера с обратной стороны:

Изолированный драйвер для светодиодов с разделительным трансформатором
