Двухклавишный проходной выключатель: схемы управления из двух и более мест

Порядок монтирования

Выполнять подключение проходных устройств нужно так:

1. Убедиться, что электроэнергия отключена. Выполнить проверку сети отверткой-индикатором.
2. Уточнить местоположение проводки. Все действия нужно осуществлять аккуратно, чтобы не повредить кабели.
3. Выбрать место будущего нахождения распределительной коробки, установить ее.
4. Проложить трех-, четырехжильные кабели (для промежуточного устройства применяются четырехжильные).
5. Соединить концы всех кабелей в распределительной коробке, закрепить клеммами, строго соблюдая схему подключения.
6. Подсоединить проходные устройства.

Полученная трехместная система управления освещением помещения делает очень удобной его эксплуатацию. После удачного монтажа можно пытаться делать более сложные схемы в квартире и на даче.

Подключение проходных переключателей с 3-х мест

Если вы разобрались с принципом работы двухточечной схемы, проще будет понять подключение в одну цепь сразу 3 коммутационных устройств. Довольно часто требуется смонтировать проходной выключатель с трех мест. Например, большая прихожая с выходом в три коридора, длинный проход с ответвлением посередине. Или лестница на второй и третий этажи, с общим освещением пролетов. В каждой точке должен быть коммутатор, с помощью которого можно управлять одной светоточкой. Разумеется, требуется соблюдение общего правила: включив освещение в одном месте, вы можете погасить его в любом другом.

При такой организации питания, одинаковые устройства не подойдут. В крайних точках (это условное понятие, только для реализации схемного решения) устанавливаются переключатели. Так же, как и в двухточечной схеме. В центре монтируется так называемый проходной коммутатор с 4 контактами.

При таком подключении крайние коммутаторы работают по схеме двух точек, но включение света также зависит от положения проходного переключателя. Принципиальное отличие от двухточечной системы — свет зажигается не только в том случае, когда крайние выключатели находятся в разных положениях. Проходной коммутатор перенаправляет фазу от верхнего контакта входного выключателя на нижний контакт выходного, и наоборот. Для наглядности изобразим фазный провод разными цветами:

1. Все клавиши в положение «вниз», свет не горит. Включаем коммутатор №1: по черной линии, фаза проходит через всю цепь, источник света зажигается.
2. Далее нам необходимо погасить свет в районе выключателя №2. Переводим клавишу в положение «вверх», (№1 также вверху), черная линия размыкается, на входе красной линии фазы нет. Свет погас.
3. Переводим клавишу выключателя №3 в положение «вверх». Замыкается цепь красной линии, свет зажегся. Для того, чтобы он погас, достаточно перевести любой из коммутаторов в другое положение.

Схема выглядит несколько мудрено, однако работает исправно, и главное — безопасно. Все манипуляции происходят лишь с фазным концом, замыкание исключено. Опять же, можно выполнить монтаж с помощью распределительной коробки, или напрямую соединить коммутаторы проводами. Во втором случае, экономия кабеля налицо.

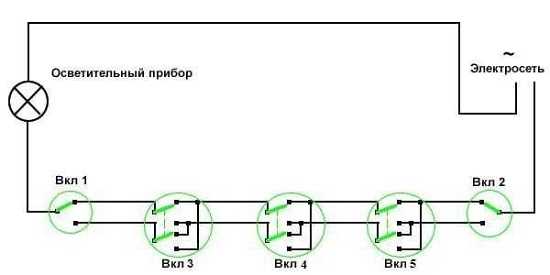

Если возникнет необходимость создания дополнительных точек включения, используются проходные коммутаторы с 6 контактами.

Количество таких устройств неограниченно, схема подачи электроэнергии работает по такому же принципу. Любой из коммутаторов может подать напряжение на световую точку, либо выключить свет.

Проходные выключатели без распаечных коробок

Иногда возникает необходимость реализовать проходную схему освещения без распределительных коробок. Тут как говорится хозяин барин – это
возможно.

Однако следует понимать, что при воплощении таких схем увеличивается количество жил в подрозетниках. Следовательно придется распутывать
этот “клубок” и разбираться в назначении каждого проводника при замене выключателей.

Схема легко адаптируется на две точки или более трех. Также возможно добавление PE защитного проводника, для этого нужно добавить по 1 жиле в
каждый из трех кабелей и соединить их в подрозетниках аналогично нулевым.

Как можно понять из схемы, вся разница в наличии нулевого провода в подрозетниках – он просто соединяется со следующим. В схему можно добавить
проводник заземления, соответственно в каждом кабеле должно быть на 1 жилу больше.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

1. Клавишные.
2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам.;
2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Пошаговая инструкция монтажа

1. Определить, где находятся провода, дабы не повредить их.
2. Обозначить будущее месторасположение распределительной коробки.
3. Установить монтажную коробку.
4. Прокладка электрокабелей. Лучше взять 3-х или 4-х жильный кабель. Для перекидных устройств нужен трехжильный. С помощью одной жилы будет подключаться подача фазы или лампа. Две жилы соединяются с промежуточными проводами. Для перекрестного устройства нужен четырех жильный кабель — по две жилы на каждый выключатель. Две будут вести к первому, а остальные две ко второму.

Концы всех кабелей ведутся в монтажную коробку и соединяются клеммами. А ноль идет к светильнику.

Для оборудования проходного выключателя с управлением с 3х мест необходимо иметь навыки и точную схему подключения. Ее наличие дает возможность провести правильную и качественную систему освещения. А на ее основе с легкостью можно создавать более сложные схемы иллюминаций.

Схема коммутации

В чём особенность?

Внешне проходной коммутационный аппарат похож на обыкновенный, но это пока не начнёте внимательно изучать его устройство.

У обычного аппарата есть два контакта – входной и выходной, при нажатии на клавишу они замыкаются или размыкаются между собой, таким образом создавая электрическую цепь либо разрывая её.

У проходного выключателя три контакта – один общий входной и два на выходе. Внутри контактной части расположен перекидной элемент, который никогда не находится в промежуточном положении посередине. При нажатии на клавишу, происходит его переключение на одну или на вторую цепь, таким образом он соединяет общий входной контакт с одним либо с другим выходящим.

Вариант тройного контроля освещения предусматривает использование перекрёстного выключателя. Его конструктивная особенность в том, что имеется четыре контактные точки (две входных и две выходных).

Подключение перекрёстного выключателя всегда выполняется посередине между проходными. Одна пара его контактов соединяется с выходящими контактами первого проходного устройства, вторая пара соответственно с выходящими контактами другого проходного переключателя.

Имейте в виду, что при подключении выключателей из 3 разных мест на одну группу освещения, все три коммутационных аппарата дублируют действия друг друга. В связи с этим у их клавиш не будет чётко обозначенных положений «включено», «отключено», всякий раз они могут находиться в разных позициях.

Принцип работы проходного и перекрестного выключателей подробно и доступно показан в видео от Алексея Земскова:

Что потребуется?

Для производства электромонтажных работ приобретите такие материалы:

• распределительная коробка;
• осветительный прибор;
• проходные выключатели – 2 шт.;
• перекрёстный переключатель;
• подрозетники – 3 шт.;
• 2-х, 3-х и 4-х жильный провод.

Также при работе у вас под рукой всегда должны быть такие инструменты:

• бокорезы;
• набор отвёрток;
• инструмент для снятия изоляционного слоя с жил проводов;
• мультиметр;
• инструмент для проделывания штроб и отверстий в стенах.

Схема подключения проходного выключателя

Устанавливая выключатель, необходимо подготовить место для него. Нужно помнить, что важна схема подключения устройства. Она позволит включать или выключать освещение с разных точек установки проходного выключателя. Порой это необходимая мера, а в целом, очень удобная система.

Например, если в квартире или доме есть большой коридор, а свет включается у входной двери. Со схемой двойного подключения не надо будет возвращаться назад, чтобы выключить освещение. В этом и секрет 2х кнопок. Также они активно используются на лестницах – в начале и конце пролета.

В просторной комнате, где установлено много приборов освещения, с проходными выключателями вы получите возможность управлять ими легко из любой точки. Если это спальня, часто применяют три проходных выключателя, с помощью которых можно обеспечить себе управление освещением с любой точки помещения.

Чтобы понять специфику схемы подключения проходных выключателей, нужно подробно ее рассмотреть. Для изготовления такого устройства нужны будут два выключателя

Очень важно, чтобы у каждого из них было 3 контакта и 2 положения для переключений

При этом режим выключателей имеет «перекидной характер». Это значит, что для двух контактов есть один общий. Он замыкается на каждом из них, в разных положениях. Все три контакта не могут быть замкнутыми одновременно. Перед тем как подключить проходной выключатель, нужно позаботиться о схеме.

• Схема проходного выключателя выглядит следующим образом:
• проводок соединяет источник света и специальную коробочку, а потом уходит к лампе
• другой проводок (он называется фазный) соединяет общий контакт выключателей
• контакты выключателей соединяют между собой (тут используется коробка)
• фазу подают с помощью контакта 2-го выключателя на 2-ой контакт светильника

Еще несколько слов о схеме: устанавливаем каждый прибор на свои места, от одного идет несколько кабелей. Затем нужно монтировать лампы (они будут идти параллельно друг другу). После этого монтируют коробку (при этом следует учесть размер кабеля и выбор удобных мест для установки коробки).

В нее нужно ввести кабель ламп собственно проходных выключателей и электропитания. Коробка позволяет соединить между собой проводки. Очень важен этап, на котором происходит выбор мест для подключения выключателя проходного.

Такие выключатели тоже имеют свои разновидности, как и обычные выключатели. Главный признак классификации – количество клавиш.

• Их может быть:
• одна;
• две;
• три.

Выбирают их в зависимости от мест расположения. Есть и более современные устройства – с сенсорным принципом подключения. Производители внедряют и инновационные разработки – это пример выключателя с дистанционной системой подключения, точнее с управлением на расстоянии.

Не все оценивают такое решение как рациональное, зачастую данный принцип проходного выключателя называют «данью моде», тем не менее, подобные инновации также активно используются. С точки зрения рационального подхода, вместо «дистанционки» используются просто два дублирующих друг друга выключателя.

Монтаж проходных электрических выключателей может занимать разное время – как правило, это несколько часов.

• Время установки проходных выключателей зависит от:
• модели и типа устройства;
• опыта мастера, который устанавливает проходной выключатель;
• особенности мест, где будет расположено устройство;
• сложную ли создали для выключателя схему подключения.

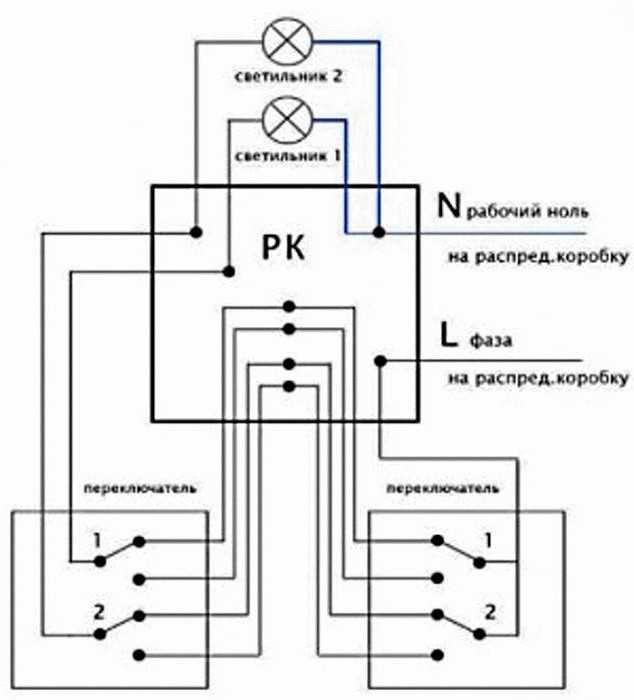

Как подключить проходные двухклавишные выключатели для управления двумя источниками освещения из двух мест без ошибок

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное – это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет “пищать” или показывать “0” при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

ищите общую клемму

подключаете на нее фазный проводник, который будет идти на лампочку

на оставшиеся подсоединяете две другие жилы

Схема установки

Для установки осветительного прибора, который можно включать и выключать с трех разных мест помещения, необходима схема подключения 3ех проходных выключателей.

Схема подключения

Схема состоит из соединительной коробки, лампы, выключателей, проводов. Источником освещения могут быть осветительные приборы лампы накаливания, энергосберегающие, светодиодные. Установка освещения подразумевает использование выключателей. Они бывают нескольких видов: проходными и перекрестными. Проходной переключатель имеет еще названия перекидной, дублирующий, лестничный. Установка такого переключателя выполняется труднее, чем монтаж простого.

Для управления освещения с 3х мест необходимо 2 проходных и 1 перекрестный выключатель.

Внешний вид дублирующего устройства напоминает одноклавишный прибор. Переключатель в любом положении клавиши не прекращает соединение электрической цепи, а переключает контакты. Механизм переключения в проходном переключателе стоит посередине контактов.

Существуют одно клавишные и двух клавишные проходные переключатели. Двух клавишный выключатель представляет собой два одно клавишных в одном и имеет шесть контактов.

Главное достоинство лестничных выключателей в том, что свет можно регулировать с разных точек.

Разные способы подключения проводов

На схеме изображены проходные переключатели с одной клавишей. Эти устройства одинаковые. У них по три контакта. К ним подсоединяется фаза. У первого 1 контакт для фазного, а 2 контакта для промежуточных проводов. У третьего устройства наоборот 1 контакт подсоединяется с промежуточным проводом, а 2 для выходной фазы.

Конструкция посредине называется перекрестным выключателем. Перекидные переключатели соединяются электропроводами, а между ними перекрестный, у которого четыре контакта. По два провода на каждый перекидной выключатель.

Когда любой из перекидных выключателей замкнет промежуточный электропровод, свет зажжется. Цепочка замкнутая и при смене состояния клавиши свет гаснет.

Важно! Соблюдайте меры безопасности. Проверьте отсутствие напряжения отверткой-индикатором! Будьте осторожны при работе с электроинструментами

Применение схемы

В длинных коридорах часто применяют проходные выключатели

Проходные модели предназначаются для удобства подачи или удаления напряжения осветительных приборов из разных концов помещения. Чаще всего такую схему применяют:

• В длинном коридоре с выходами из разных комнат. На выходе ставят один переключатель, посередине – второй, в конце – третий.
• Во дворах загородных и частных домов, дач. Коммутационные устройства монтируются на выходе из дома и хозяйственных постройках.
• В многоквартирных трехэтажках. На первом этаже ставится прибор, чтобы выполнить включение. Отключить освещение можно на втором и третьем этажах.
• В детской комнате с несколькими кроватями. Решение предусматривает один прибор на входе и два рядом со спальными местами.
• Лестничные пролеты и площадки коттеджей за городом. Один девайс монтируется на начале лестницы, выключение осуществляется со второго этажа или около чердака.

Схемы подключения проходных выключателей

Способ расключения маршевых выключателей определяется конкретными условиями применения. В нескольких случаях мы рассмотрим 2 варианта изображения подключения. Первый из них более прост для понимания, и его достаточно при установке приборов в случае уже существующей электропроводки. Другой вариант учитывает требование прокладки кабеля с применением распределительных коробок, что реально исполнить в новостройке или при замене проводки.

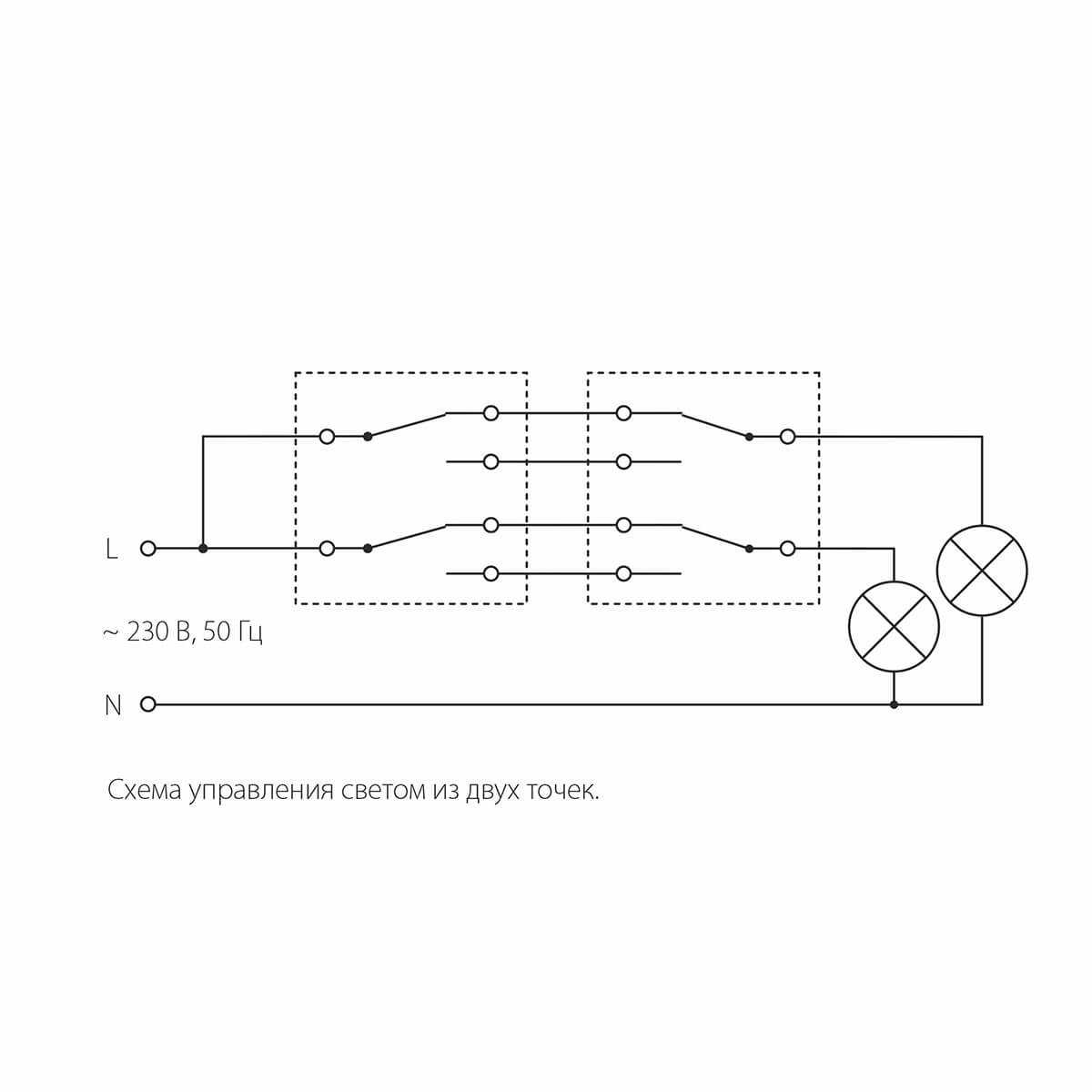

Стандартный вариант установки в 2-х точках

Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Существует четыре возможные комбинации положения клавиш двух выключателей: в двух из них светильник включен, в двух других – выключен.

В примере с фото приборов сзади цепь разомкнута, и лампа не горит. На нижней части иллюстрации цепь замкнута, и свет включен. Можно сказать, что в данной схеме подключения один обычный выключатель заменен двумя одноклавишными проходными, соединенными между собой двухжильным кабелем.

Данная иллюстрация демонстрирует подключение с применением распределительной коробки. Как видите, каждый из приборов соединен с коробкой трехжильным кабелем.

Схемы управления одним светильником из нескольких точек

Управление из нескольких точек необходимо при движении по длинному переходу. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.

Чтобы реализовать схему независимого управления освещением из трех местоположений, необходим перекрестный выключатель. Как и в предыдущем варианте, они могут быть соединены между собой двухжильным кабелем.

Теперь познакомимся со схемой электромонтажа, выполненной по всем правилам, с применением распредкоробки. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.

По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Первый и последней прибор в цепи – проходные выключатели. Промежуточные приборы — перекрестного типа.

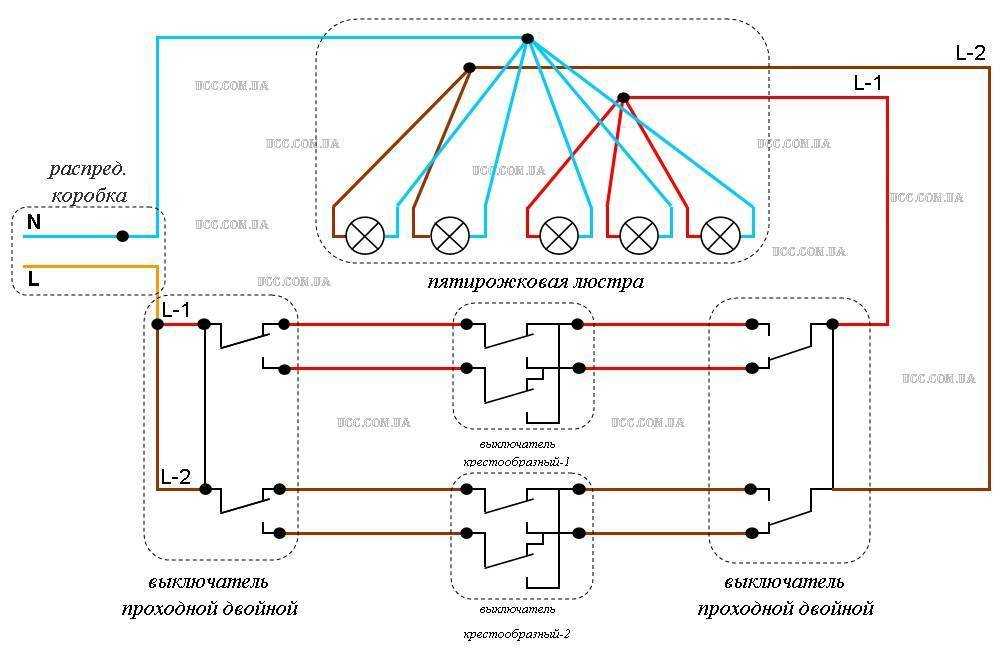

Управление несколькими светильниками из нескольких мест

Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Например, в спальне возможна установка одного двухклавишного проходного переключателя у двери, а другого — у кровати. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

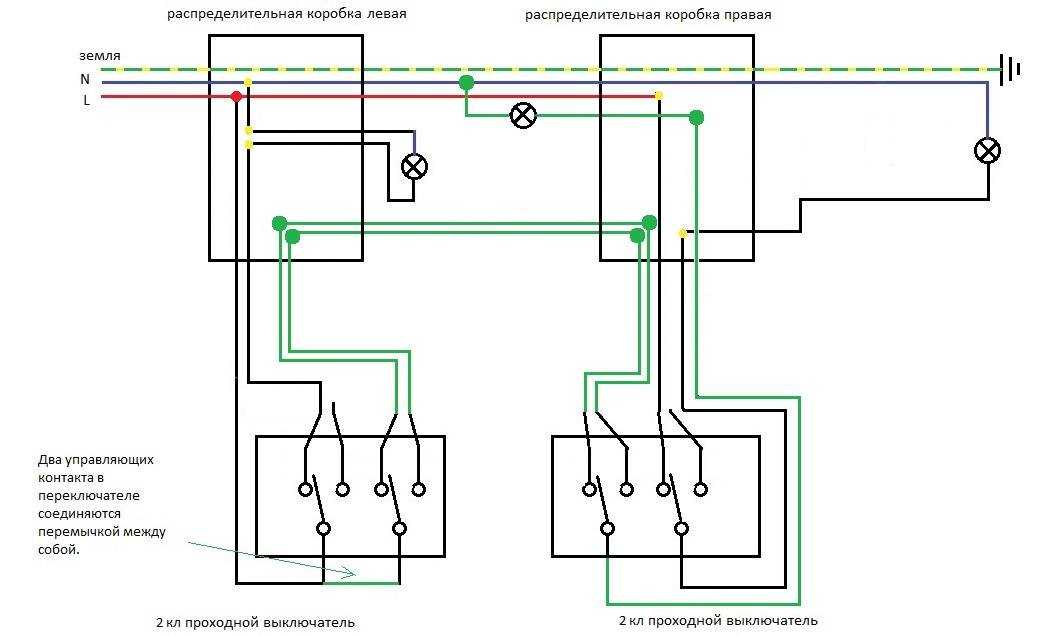

Для реализации такой схемы потребуется два двухклавишных проходных выключателя. Для их соединения в простейшем случае необходимо два двухжильных кабеля.

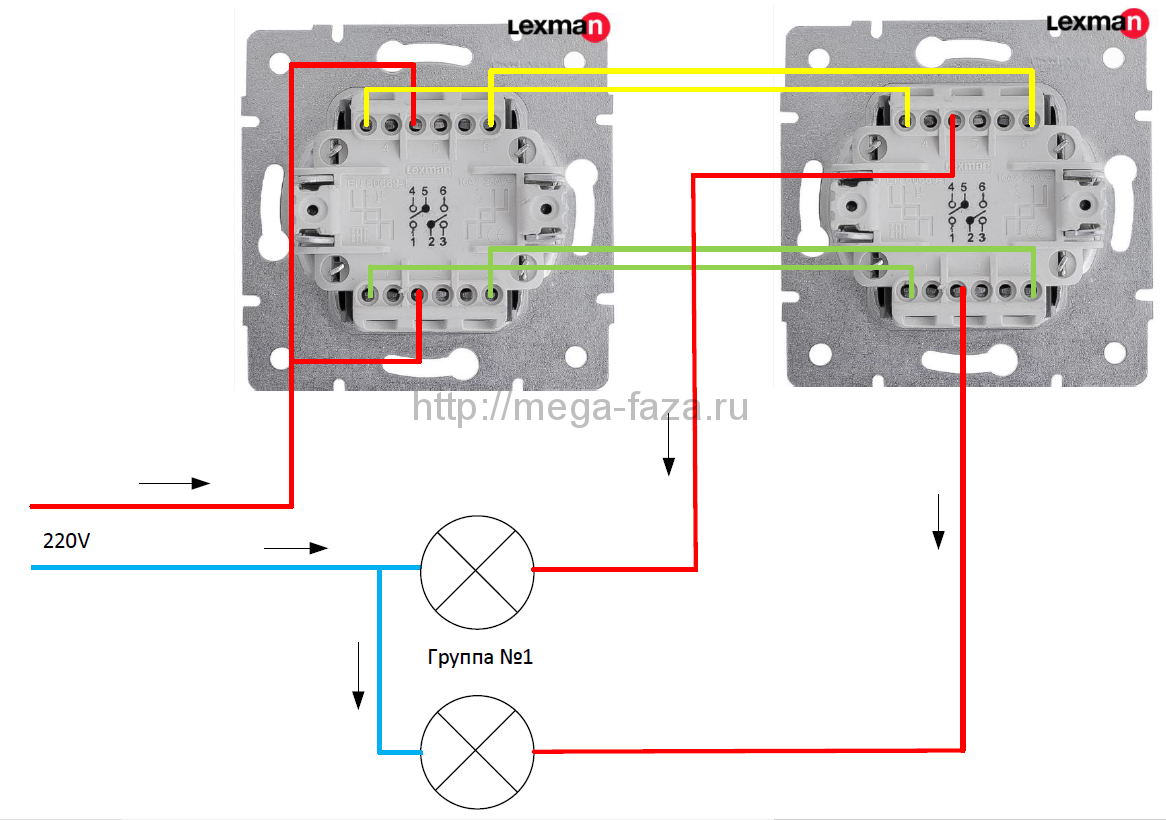

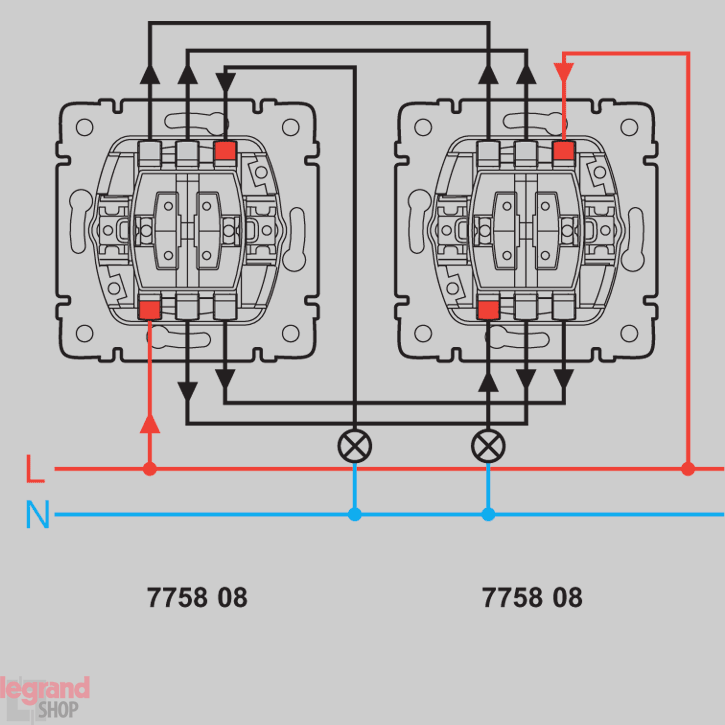

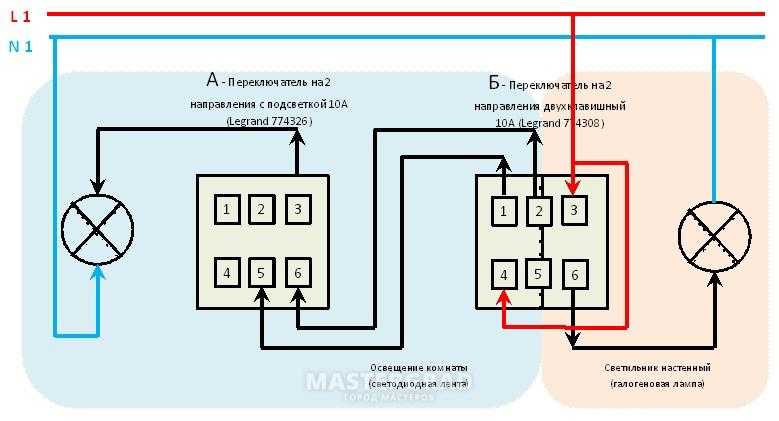

Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго – два трехжильных.

Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Возможно, Вы захотите оперировать из двух местоположений тремя группами лампочек в люстре. Схема с применением тройного выключателя демонстрирует реальную возможность такой работы, однако кабеля при этом потребуется немало.

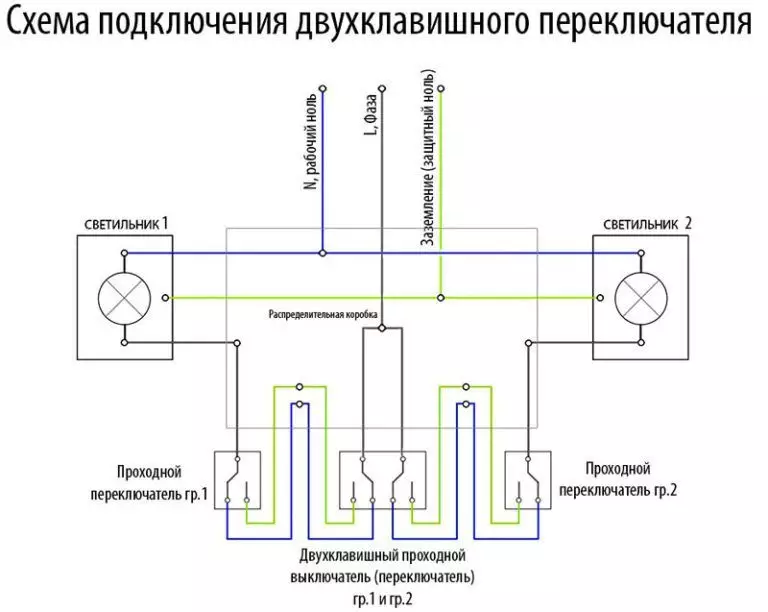

Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Два двухклавишных проходных выключателя могут стоять у кровати, третий – у двери спальни. Везде можно включить и выключить местное освещение, либо общий светильник.

Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат. Очевидно, после рассмотрения различных примеров не составит труда составить самому любую схему независимого управления освещением с применением одноклавишных и других проходных выключателей.

Подключение проходного выключателя – описание

Для чего необходим проходной выключатель? Он очень удобен, когда необходимо безопасно пройти в темноте по большому и длинному помещению, где расположены на его краях два выключателя. Как это часто выглядит? Человек, придя домой с работы, очень устал, у него нет сил.

А тут ещё и комната, которая заполнена различной мебелью. Проход по ней может стать настоящим испытанием, особенно если там нет порядка. Поэтому чтобы безопасно пройти, ему нужно, к примеру, выходя из гостиной в коридор и оттуда в спальню, включить свет в коридоре, затем выключить его в гостиной.

Потом процедура повторяется, когда происходит переход в спальню. При этом по темному коридору нужно идти, ориентируясь на слабый луч света, который пробивается где-то из-за угла.

Если есть хоть самые скудные сведения про установку, а также известна схема подключения двухклавишного проходного выключателя, то можно провести весь монтаж самому, без чьей-либо помощи. Теперь, прочитав это, не стоит стремглав бежать всё переделывать.

Хотя на первый взгляд не всё так и сложно, однако, не помешало бы ознакомиться с простейшим подключением такого выключателя. Можно сделать это на примере одноклавишного проходного выключателя.

Схемы проходных выключателей позволяют осуществлять включение и выключение освещения с двух и более различных месть их установки. Это в некоторых случаях не просто удобно, а и очень необходимо.

К примеру, в помещении имеется длинный коридор. Он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя, вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора. Очень часто такие схемы также используются для управления освещением лестниц.

Что лучше использовать: проходные выключатели или бистабильные реле? Как правильно подключить проходные выключатели для независимого управления освещением из двух и более мест.

Это – актуальный на сегодня вопрос. В наши дни люди стремятся улучшить комфортность своей жизни, именно поэтому разрабатываются инновации, новые подходы к быту, как интересные, так и полезные рекомендации.

В тех же целях люди применяют разные механизмы, устройства, агрегаты, которые могут освободить от излишних действий. Это в том числе и проходные выключатели. Они существенно упрощают использование всем привычного электрического выключателя и позволяют не совершать лишних движений.

Но если их подключать, такие выключатели лучше доверить профессионалам. Решившись все же на самостоятельную установку выключателя проходного, будьте внимательны.

Схема подключения проходного выключателя

Где применить такую схему?

Проходные выключатели придумали для того, чтобы на одни и те же осветительные приборы (или их группы), размещённые в длинных коридорах или больших по площади помещениях, можно было подавать и снимать напряжение из разных точек.

Схема подключения проходного выключателя именно из трёх мест чаще всего используется при следующих обстоятельствах:

1. Когда имеются длинные коридоры, откуда есть выходы в несколько разных комнат или помещений. На входе в такой коридор освещение включается одним выключателем, а дальше где-то посередине установлен второй, а в конце помещения третий коммутационный аппарат. С их помощью можно отключать освещение из той точки, где вы находитесь на данный момент, а не возвращаться для этого в начало коридора.
2. В загородных домах для освещения приусадебного участка или двора. Например, при выходе из дома установлен один переключатель, которым включаются светильники во дворе. А два других установлены на каких-то дворовых постройках (гараж, сарай), дойдя до которых можно отключить освещение.
3. В многоквартирных домах на три этажа. При входе на первый этаж включили свет во всём подъезде, поднявшись на второй либо третий этаж, отключили. В данном случае схема подключения проходных выключателей позволяет существенно экономить электричество, ведь зачастую бывает, что свет в подъездах горит сутками напролёт.
4. Когда большая детская комната имеет несколько спальных мест. Всего устанавливается три выключателя: один при входе в комнату, два других возле детских кроватей. Зайдя в спальню, ребёнок включает свет, доходит до своего спального места, ложится в кровать и отключает освещение.
5. В загородных домах с помощью проходного выключателя с трёх мест можно управлять освещением лестничных пролётов или маршей. Один аппарат установлен внизу в начале лестницы, при подъёме им включается освещение всего марша. Поднявшись на второй этаж, установлен другой выключатель, с помощью которого свет отключается. А третий расположен выше, где лестница подходит к чердаку, чтобы поднявшись туда отключить освещение всего марша и не наматывать лишние киловатты, пока вы будете заниматься своими делами в чердачном помещении.

Вариантов на самом деле ещё очень много, мы рассмотрели самые популярные, но и из этого видно, насколько схема подключения проходного выключателя с 3-х мест сделает нашу жизнь комфортнее.

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное — это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет «пищать» или показывать «0» при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

ищите общую клемму

подключаете на нее фазный проводник, который будет идти на лампочку

на оставшиеся подсоединяете две другие жилы
