Может ли перегореть выключатель с подсветкой

Применение схемы подсветки для индикации

Подсветка выключателя выполняет еще одну дополнительную полезную функцию – индицирует о работоспособности выключателя и исправности лампочки. Если подсветка работает, а свет не включается, значит, неисправен выключатель. Если подсветка не работает, следовательно, перегорела лампочка.

Любой из выше представленных вариантов схем можно применять для индикации исправности приборов или электрических цепей. Например, если подключить параллельно предохранителю, то в случае его перегорании индикатор засветится. Если в электроприборе нет штатного индикатора включенного состояния, то подключив индикатор сразу после выключателя, вы сможете всегда видеть, включен ли прибор. При монтаже в розетке (подключается параллельно токоподводящим проводам) Вы будете знать, находится розетка под напряжением, или нет.

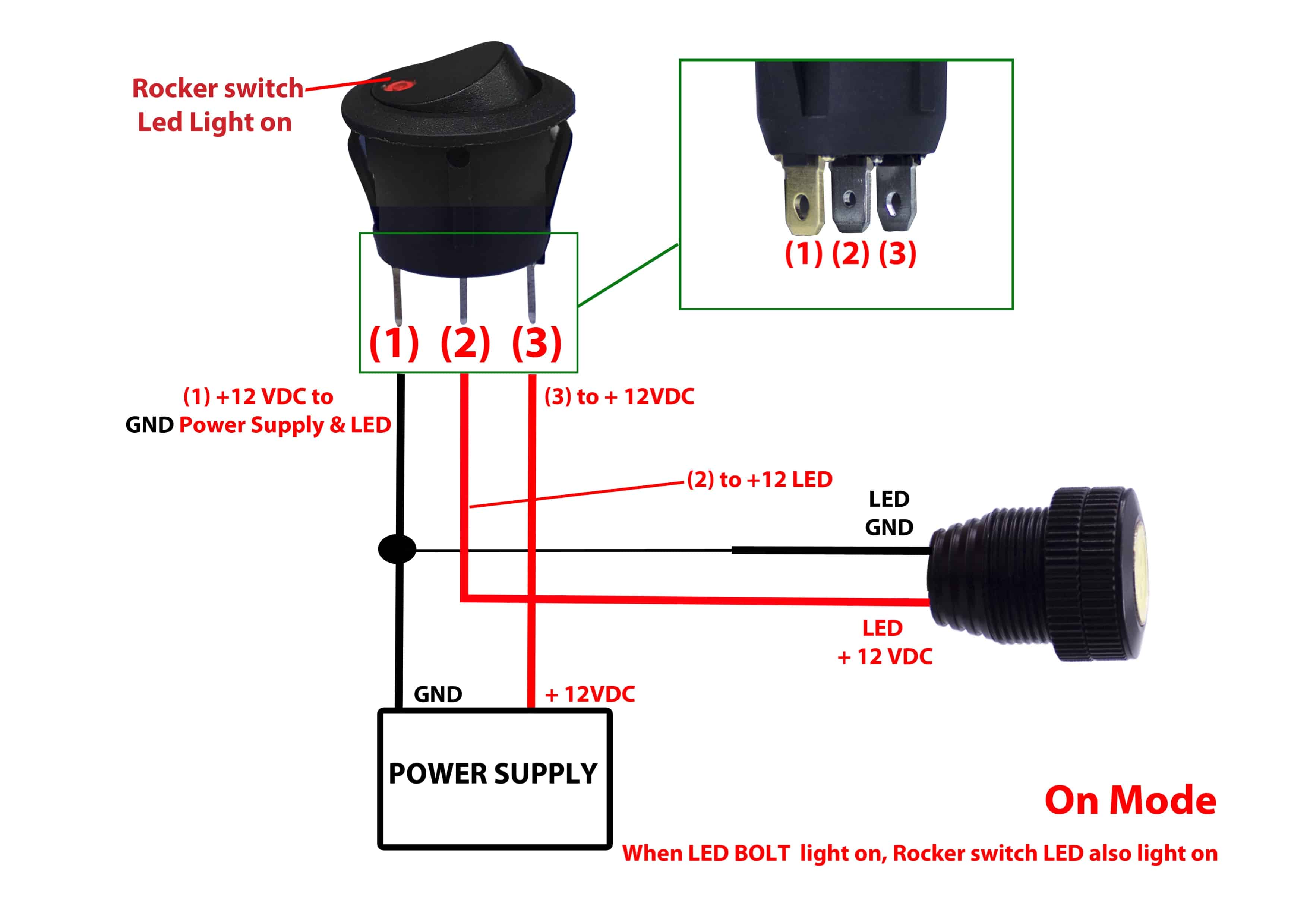

Выключатель с подсветкой

В большинстве современных выключателей зачастую встречается неоновая или светодиодная подсветка с резистором, которая служит в качестве индикатора для нахождения выключателя в выключенном состоянии в ночное время. Они конечно помогают находить выключатель в темноте, однако в комплексе с тем негативно влияют на запуск лампочки со светодиодами, тем самым уменьшая срок ее службы на 20-30 %.

Дело в том, что при применении выключателя с подсветкой, по факту получается такая электрическая схема как показано на рисунке ниже. В силу того, что светодиодная лампа имеет на входе диодный мост с конденсатором, то через цепочку подсветки будет течь ток, постепенно заряжающий этот входной конденсатор. Зарядившись в достаточной мере для запуска работы драйвера, конденсатор отдает накопленную энергию далее в драйвер лампы, запуская её свечение. Практически сразу свечение прекращается, так как заряд накапливается небольшой, по причине незначительности тока подсветки выключателя. Затем вновь повторяется процесс зарядки входного конденсатора. Визуально этот повторяющийся процесс и выглядит как мигание.

Помимо мерцания, этот негативный фактор значительно сокращает срок службы лампочки, поскольку ни электролитический конденсатор, ни драйвер не рассчитан на подобную эксплуатацию (за исключением случаев применения специально разработанных для этой цели источников света).

Как устранить

1. Использовать светодиодную лампу с защитой от мерцания;
2. Установить дополнительную защиту на лампу, так называемое устройство защиты от самопроизвольного включения;
3. Удалить (отключить) светодиодный индикатор выключателя;
4. Установить шунтирующее сопротивление (в качестве него может выступать лампа накаливания).

Если 1-й и 2-ой способы не требуют дополнительных комментариев, то 3-й и 4-й необходимо рассмотреть более подробно.

Удаление светодиодного (неонового) индикатора

В зависимости от конструкции, чтоб избавится от моргания светодиодных лампочек необходимо:

1. Отключить автоматический выключатель, который питает цепи освещения;
2. Проверить отсутствие напряжения;
3. Достать механизм выключателя;
4. Удалить индикатор путем отключения его кончиков от цепей освещения;
5. Установить его на место и проверить работоспособность светодиодной лампы во включенном состоянии.

Также бывают ситуации, при которых конструкция выключателя не позволяет удалить индикатор. В таких случаях Вам поможет следующий метод.

Установка дополнительного сопротивления (шунтирующего резистора)

Если лампа мигает даже после того, как Вы убрали ин6дикатор, тогда Вам нужно впаять шунтирующее сопротивление.

Шунт (шунтирующее сопротивление) — это мощный резистор, который гасит возникающую разность потенциалов (напряжения) на выводах светодиодной лампы. Когда выключатель отключенный.

В большинству случаев его характеристики следующие: мощность — 2 Вт , сопротивление — 50 Ом.

Также к недостаткам данного метода можно отнести выделения большего количества тепла на сопротивлении, в результате чего при отключенном выключателе возникает возможность возгорания. Для этого шунт необходимо либо дополнительно защищать термоусадкой и устанавливать его в распределительной коробке из огнеустойчивого материала или же монтировать параллельно светодиодной лампе в патроне лампы.

Применение лампы накаливания в качестве шунта

Если лампа моргает после выключения, то еще одним наиболее простым способом устранения данной неполадки можно назвать установку самой обычной лампы накаливания в свободное гнездо светильника или люстры.

В данном случае нить лампы накаливания служит в качестве шунта, в результате чего светильник перестает мигать. Для этих целей идеально подойдет маломощная лампа накаливания на 25-40 Вт.

Однако этот вариант довольно редко встречается, поскольку при включении освещения подобные лампы потребляют довольно много электроэнергии, что никак не сочетается с применяемыми светодиодными лампами.

Влияние выключателя с подсветкой на LED-лампу

Если светодиодная лампа мерцает в выключенном состоянии, проверьте наличие у выключателя подсветки, индикатора, который представлен небольшой неоновой или светодиодной лампочкой. Если таковая имеется, дело именно в ней.

Индикатор включается, если освещение выключено, а электрическая цепь разорвана. Схема построена так, что подсветка подключена к выключателю параллельно. Когда мы гасим освещение, ток поступает к индикатору. Электричество движется по кругу, от сети к подсветке выключателя, затем к светильнику и обратно к сети. Это напряжение позволяет заряжать конденсатор, который есть в большинстве LED-светильников. В итоге конденсатор пытается включить лампу, но заряда слишком мало, поэтому в осветительном приборе возникает мерцание или светодиод может постоянно слабо гореть.

Методы устранения мигания бюджетной лампочки

Простейший способ решения проблемы мигающей лампы — демонтаж подсветки. Для современных переключателей такой вариант не подходит. Если источник света недорогой, можно применить одну из технологий, описанных ниже.

Повышение емкости конденсатора

В качестве резистора допускается использовать бумажный или керамический конденсатор емкостью 0,01-1 мкФ с напряжением 630 В. Элемент отличается минимальным энергопотреблением и нагревом.

На один переключатель понадобится припаять два резистора.

Ограничение протекания тока через светодиоды при помощи токогасящего резистора

В схему светодиодного источника света можно включить маломощный резистор на 1-2 Вт. Изделие примет токи утечки, которые заряжают конденсатор.

Установка резистора производится в распредкоробе, поскольку при включении он будет нагреваться. Для дополнительной защиты допускается применять трубку с термоусадкой. При правильном монтаже диоды мерцать перестанут.

Использование самодельных фильтров

Когда моргает светодиодная лампа при выключенном свете, стоит сделать самодельный фильтр. Понадобится лампочка накаливания, вкрученная во второе гнездо, как можно ближе к точке напряжения на входе. Изделие будет своеобразным приемником импульса.

Доработка проводки

Изменение мест фазы и нуля приводит к обрыву последнего на выключателе с дальнейшей подачей фазы на источник света. Даже конденсатор с увеличенной емкостью будет мигать. Решение проблемы заключается в замене фазы:

• изменение места расположения нейтрали и фазы в распределительном боксе на весь дом или квартиру;
• аналогичные работы в распредкоробе помещения.

Замена выключателя

После установки нового переключателя видимое мерцание пропадет. Лампочка будет пульсировать, но без восприятия свечения органами зрения. Минус технологии — повышение утомляемости глаз, негативное воздействие мигания на нервную систему.

Нормальный коэффициент пульсаций составляет не более 5 %.

Удаление диода

Технология подходит для моделей без защиты от моргания в режиме отключения. Для работы понадобятся шлицевая или крестовая отвертка, кусачки, пассатижи, указатель напряжения.

Если в конструкции источника света есть диодный резистор на плате, его можно отключить. Понадобится сделать следующее:

1. Обесточить линию через автомат питания.
2. Проверить наличие напряжения на контактах.
3. Извлечь выключатель из короба в стене. Отверткой снимаются подвижные накладки, а потом тянутся с усилием в направлении пола.
4. Удалить шурупы-фиксаторы с усиков переключателя.
5. Произвести отключение диода, разорвав кусачками провод.

Замена коммутатора

Делать замену стоит, когда нет возможности отключить диод на переключателе. Для работы понадобятся большая и маленькая отвертки, кусачки и пассатижи. Процесс замены реализуется так:

1. Обеспечение безопасности мероприятий. Выключается питание в щитке и проверяется сеть на предмет напряжения.
2. Снятие декоративной накладки, извлечение переключатели из ниши в стене.
3. Удаление проводов коммутатора, установка нового переключателя и подсоединение на него кабелей.
4. Укладка жил.
5. Монтаж фурнитуры так, чтобы кабель питания не попал под зажимы.
6. Сборка нового коммутатора в обратной последовательности.

Чтобы не запутаться, промаркируйте проводники и гнезда.

Организация отдельной нейтрали

Способ приемлем на этапе ремонтных работ или при наружном типе проводки. На подсветку понадобится подсоединить индивидуальные фазный и нейтральный провод. Переключатель можно будет легко найти в темноте, мигание лампочки пропадет.

Как устроен и работает выключатель с подсветкой

Конструкцию светодиодного выключателя опишем на примере двухклавишного устройства с подсветкой.

Механизм состоит из следующих элементов:

• одной входной, двух выходных клемм;
• токоограничивающего резистора;
• подвижных контактов.

Конструкция также включает в себя корпус, декоративную панель и накладки-клавиши.

При размыкании контактов светодиодного выключателя ток, поступающий по фазному проводу, поступает на резистор, затем на светодиод или неоновую лампу. Далее, напряжение проходит через осветительный прибор и выходит через ноль.

Так как лампа подсветки подключена через токоограничивающий резистор, напряжение в сети понижается и его хватает для подсветки, но недостаточно для работы люстры.

После замыкания контактов выключателя ток, который всегда движется по цепи с наименьшим сопротивлением, проходит через сеть, питающую лампу освещения, — в этой цепи напряжение практически равно нулю. Ток поступает и на цепь подсветки, но он настолько мал, что его недостаточно даже для работы неоновой лампы.

Расчеты сопротивления источника и светодиодов

Теперь для интереса посчитаем выходное сопротивление источника питания и сопротивления светодиодов. В расчетах участвуют – старый добрый Ом со своим знаменитым законом и формула делителя напряжения.

Итак, для случая на 30 светодиодов имеем:

• Напряжение холостого хода источника тока – 305 В,
• Напряжение источника тока под нагрузкой – 107 В,
• Ток в цепи (да, ещё старина Кирхгоф со своим 1-м законом!) – 0,02 А.

Популярные статьи Как сделать коробочку своими руками — создание подарочной коробки, оригами

Чтобы расчеты были понятнее, прилагаю схему:

Схема для измерения сопротивлений

Предполагаем, что на вход схемы подается напряжение от идеального источника ЭДС с нулевым внутренним сопротивлением. Реальный источник электричества имеет внутреннее сопротивление Ri, которое мы сейчас посчитаем.

При измерении напряжения холостого хода Uн = Uхх = 305 В, поскольку входное сопротивление вольтметра гораздо больше внутреннего сопротивления источника Ri.

При подключении нагрузки Uн = 107 В, значит, напряжение, падающее на внутреннем сопротивлении источника Ri, равно 305 – 107 = 198 В.

Зная ток, посчитаем внутреннее сопротивление:

Ri = 198 В / 0,02 А = 9900 Ом.

Много это или мало? Всё познается в сравнении. В данном случае – в сравнении с сопротивлением нагрузки:

Rн = 107 В / 0,02 А = 5350 Ом.

Это – сопротивление последовательно соединенных светодиодов, когда через них протекает ток 0,02 А. Значит, сопротивление одного светодиода равно 5350 Ом / 30 = 178 Ом.

Мы видим, что сопротивление источника электропитания больше сопротивления нагрузки. Значит – перед нами – источник тока. То есть, при изменении сопротивления нагрузки (количества светодиодов) в некоторых пределах ток почти не меняется.

Можно посчитать сопротивление диодов, когда их 22 штуки, оно будет меньше из-за того, что ток будет больше, а вольт-амперная характеристика диода нелинейна.

Ладно, что-то мы отклонились от темы.

Теперь – обещанный десерт.

Светодиодная подсветка выключателя | Электрик в доме

Светодиодная подсветка выключателя.

Светодиодная подсветка выключателя

Как сделать самому светодиодную подсветку выключателя, как сделать неоновую подсветку выключателя, какие детали лучше использовать мы рассмотрим в этой статье, а также разновидности электросхем подсветки выключателя, их достоинства и недостатки.

Итак, из обычного штатного выключателя делаем выключатель с подсветкой, для этого собираем простенькую схему и устанавливаем её в ваш выключатель. При этом необязательно высверливать отверстие под светодиод, его свечение будет видно и так, сквозь клавишу выключателя, особенно в темноте.

На схеме обозначены:

L1 — лампа накаливания,S1 — выключатель,R1 — резистор МЛТ-0,25 130 кОм, или любой другой на мощность рассеивания не менее 0,25 Вт и близкого номинала,D1 — светодиод АЛ307БМ, или любой другой малогабаритный, яркость свечения будет зависеть от номинала R1,D2 — диод КД522Б, или любой другой малогабаритный, с допустимым обратным напряжением не ниже 30В.

Принцип работы схемы.

При разомкнутых контактах выключателя ток протекает через ограничительный резистор R1, светодиод D1 и спираль лампы накаливания L1, ток очень мал, поэтому спираль лампы не накаляется, а сопротивление холодной нити накала практически равно нулю. Горит только светодиод, диод D2 служит для защиты светодиода D1 от пробоя обратной полуволной напряжения, так как у светодиода допустимое обратное напряжение составляет единицы вольт. Работать схема без диода D2 тоже будет, но недолго.

В случае включения света, контакты S1 замыкаются и вся схема просто закорачивается контактами выключателя и светодиод не горит.

Такая схема предназначена для работы с любыми лампами накаливания, при применении некоторых (обычно дешёвых) энергосберегающих ламп может наблюдаться периодическое неяркое вспыхивание ламп или слабое свечение. Также вспыхивание может наблюдаться, если на выключатель подан ноль, а не фаза.

Схема потребляет 1-2 Вт/час. В целях небольшой экономии электроэнергии можно применить вместо гасящего резистора конденсатор, схема в этом случае будет потреблять 0,5-1 Вт/час, но тут возникнет неудобство: дополнительная деталь — конденсатор, который может не поместиться в выключатель.

Схема подсветки выключателя с конденсатором.

Светодиодная подсветка с конденсатором

В схеме обозначены:

L1- лампа накаливания,S1 — выключатель,С1 — конденсатор 1 мкф 400 В,R1 — резистор МЛТ-0,25 100 Ом,D2 — диод КД522Б.

Отличие в схеме в конденсаторе C1 и в номинале резистора R1, который теперь служит для ограничения зарядного тока конденсатора.

Неоновая подсветка выключателя.

Неоновая подсветка выключателя

Также можно использовать вместо светодиода миниатюрную неоновую лампочку, она потребляет совсем мало электроэнергии, но горит достаточно ярко.

В схеме обозначены:

L1 — лампа,S1 — выключатель,R1 — резистор МЛТ-0,25 180 кОм,L2 — неоновая лампа МН3.

Эта схема наиболее предпочтительна, так как её можно использовать с любыми видами ламп, в том числе и с энергосберегающими. Неоновую лампочку можно взять из обычного стартёра для дневных ламп на 220В, в стартёре параллельно лампочке стоит конденсатор, его нужно отпаять, он нам не нужен. В этом случае резистор R1 лучше взять на 500 кОм.

Детали схем лучше всего не просто скрутить между собой, а спаять паяльником.

ВНИМАНИЕ! При монтаже схемы в выключатель, его необходимо обесточить! Обязательно проверьте отсутствие напряжения с помощью индикаторной отвёртки, как это написано здесь. Не забывайте о своей безопасности

Будет интересно почитать:

Рубрики: Электронные устройства, Электросхемы Метки: электричество, электроника, электросхема

elektricvdome.ru

Подготовительный этап

Если вы раньше не сталкивались с заменой или установкой выключателей с подсветкой, то придётся немного подготовиться и продумать свои действия. В целом мероприятия по удалению неоновой лампочки или светодиода можно разделить на два этапа:

• снятие напряжения с токоведущих проводов;
• подготовка необходимого инструмента.

Первый пункт заключается в обесточивании комнаты, в которой находится выключатель с подсветкой. Для этого ручку автоматического выключателя нужно перевести в положение «отключено». В некоторых домах вместо них установлены плавкие предохранители (пробки), которые придётся выкрутить. Если фазовый и нулевой провода подведены на разные автоматы, то для полной безопасности отключают оба автомата (извлекают обе пробки).

Суть второго этапа в том, чтобы избежать излишней суеты в поисках недостающего инструмента во время проведения работ. Чтобы снять выключатель с подсветкой и отключить подсветку, понадобится: индикаторная отвертка, мощная отвёртка с плоским шлицем, кусачки и нож.

Альтернативные методы устранения проблемы мерцания светодиодной лампы

Чтобы не выключать светодиод в выключателе совсем, так как она весьма полезна в темноте, можно применить альтернативные варианты решения проблемы устранения мерцания лампочки. Применяются два способа:

1. Увеличение сопротивления дополнительной цепи.
2. Добавление в схему емкостного шунта.

Увеличение сопротивления подсветки

Действуя по первому методу, необходимо найти резистор в системе освещения выключателя, который и служит основным сопротивлением для диода или лэд-элемента. Его и нужно заменить на аналог с большим номиналом. В результате протекающий ток станет еще слабее, что позволит отключить драйвер лампочки в люстре по естественной причине.

Вся сложность этого способа заключается в техническом неудобстве и необходимости точного подбора резистора. Например, в стандартном выключателе применяют неон с 150 кОм сопротивлением модуль. Чтобы устранить мигание светодиода, его нужно заменить на 220 кОм и диод 1 N 4007. Последний применяется в качестве диодного моста. Такие устройства моно поснимать, к примеру, с энергосберегающих ламп на 220 вольт. Эти элементы просто устанавливаются в схему переключателя вместо штатного резистора на 150 кОм.

Если в качестве индикатора будет применяться диод на три миллиметра, резистор должен иметь номинал в 650-700 кОм. Проблема в том, что светодиод в выключателе должен соответствовать сопротивлению в резисторе. В противном случае это может просто отключить подсветку.

Емкостный шунт

Второй метод, более простой, заключается в использовании резистивного шунта. Таким устройством может оказаться обычная лампа накала мощностью в сорок ватт. Сопротивление ее нерабочей спирали равняется ста Ом, что вполне достаточно, чтобы отключить драйвер светодиода в люстре. Однако в этом случае придется устанавливать разные источники света в один светильник или грамотно развести их по разным углам комнаты в рамках одной схемы.

Выключатель со светодиодной или неоновой подсветкой состоит из двух параллельных схем — основной и дополнительной, включающей диод с резистором. Когда электроцепь замкнута и люстра горит, светодиод не работает, когда разомкнута через него проходит слабый ток, тем не менее достаточный для свечения небольшой лампочки. Весь механизм действия заключается в разнице сопротивления между основным и добавочным светоисточником.

Из-за этого схема полностью никогда не размыкается, что часто является причиной мерцания светодиодной или люминесцентной лампы в отключенном состоянии. Устранить ее можно либо полностью убрав систему подсветки (отключить цепь), либо поставив в нее меньшее сопротивление, чем в драйвере светильника.

Процедура удаления светодиода подсветки или замены резистора состоит из следующих шагов:

1. Необходимо отключить сеть, проверив электрощупом, например, в розетке, и подготовить набор инструмента.
2. Демонтировать сам выключатель, снять верхнюю панель с клавишами.
3. В соответствии с инструкцией и схемой найти светодиод с резистором и либо отключить его, либо заменить на другой.
4. Собрать выключатель и проверить его исправность.

Как вариант, чтобы не отключать полезный на практике светодиод выключателя, можно заменить его на предварительно подобранный диод и резистор. К соотношению параметром последних предъявляются строгие требования. Потому что, хотя и лампа перестанет самопроизвольно мерцать, подсветка также может перестать работать. Самый простой вариант избавиться от моргания лэд-элемента — установить в схему лампочку накала на 40 ватт. Ее сопротивления в холодном виде будет достаточно для деактивации драйвера энергосберегающего светоисточника. Однако в таком случае возникнет задача грамотного совмещения в одной люстре двух разных лампочек.

Светодиодные источники света отличаются минимальным энергопотреблением и яркостью. Но при нестабильности сети питания под воздействием внешних факторов наблюдается неприятное мерцание. Если мигает светодиодная лампа при выключенном выключателе, проблему можно решить самостоятельно, но только после проверки факта пульсации.

С балластным конденсатором

В качестве гасящего элемента можно применить конденсатор. В цепях переменного тока емкость ведет себя подобно сопротивлению, причем номинал зависит от частоты (чем она выше, тем ниже емкостное сопротивление) и от емкости (с ее увеличением реактивное сопротивление падает).

Схема с гасящим конденсатором.

Принципиальное отличие от резистора в том, что на емкости не рассеивается активная мощность, поэтому можно говорить об определенной экономии электроэнергии. Насколько заметна экономия при таком техническом решении, можно определить расчетами. Пусть гасящий резистор в цепи освещения имеет сопротивление 220 кОм (сопротивлением светодиода и холодной нити лампы при предварительном расчете можно пренебречь). Значит, ток через резистор составит 1 мА, и на нем рассеивается мощность 220 милливатт. За один час затраты электроэнергии на освещение составят 220 милливатт-часов. Пусть в сутки освещение отключено в течение 20 часов. Тогда затраты о стоимость электроэнергии за разные периоды времени можно свести в таблицу.

Период	Расход электроэнергии	Стоимость киловатт-часа для населения (среднее значение), руб*кВт*ч	Затраты на электроэнергию за период, руб.
Сутки	4400 миливатт-часов=0,0044 кВт*ч	3,5	меньше копейки
Месяц	132000 миливатт-часов=0,0132 кВт*ч	0,05
Год	1584000 миливатт-часов=0,1584 кВт*ч	0,55

При использовании конденсатора вместо резистора экономится соответствующая сумма. Величину и значение профита каждый потребитель оценивает для себя сам. Но надо иметь в виду, что за эти деньги он получает увеличение габаритов (конденсатор на напряжение от 400 вольт достаточно велик по размерам) и необходимость (в данном случае – желательность) дополнительного резистора параллельно емкости для ее быстрого разряда. В такие схемы ставят еще и резистор, ограничивающий ток первичного заряда конденсатора, но в подобной схеме его роль играет осветительный прибор.

С неоновой лампочкой

В качестве светоизлучающего элемента можно применить неоновую лампу.

Подсветка с неоновой лампочкой.

Она работает при еще меньших токах – от 0,2 А. Преимущества этого светоизлучающего элемента:

• не боится обратного напряжения, можно не устанавливать дополнительные детали;
• меньший ток – меньше рассеиваемая мощность на балласте, меньшие габариты, меньший нагрев.

Уменьшенный ток также снижает вероятность возникновения мигания светодиодных ламп при выключенном положении выключателя.

Как устроен выключатель

Выключатель с подсветкой устроен достаточно просто: помимо главного элемента – клавиши, чтобы можно было включить или отключить питание светильника, в его состав входят светодиод или неон с резистором. Последний соединяется с клеммами устройства в обход разъединительной кнопки. Благодаря такой схеме вся электроцепь находится в замкнутом состоянии.

Однако сопротивление дополнительного освещения существенно ниже основного источника, поэтому в идеале последний не работает в выключенном состоянии, а работает только светодиод. Когда выключатель замыкает основную ветку (на люстру) ток переходит на основное сопротивление (лампочку) и лэд-элемент отключается.

Как самому установить подсветку в выключатель

Можно сделать индикатор в выключателе самостоятельно. Последовательность операций такова:

1. Повторить действия, указанные выше (см. пункты 1–9).

2. В выключатель впаять (к входному и выходному контакту) собранную цепочку из резистора и светодиода. Лучше добавить к схеме обычный диод, подключённый навстречу индикатору для его защиты от обратного тока.

3. Установить выключатель, применяя обратную последовательность действий, и проверить его в работе.

Эту схему монтируют, если в светильниках используются лампы накаливания. При выключенном положении ток проходит через резистор и светодиод, отчего он светится. Ток в этом случае равен около 3 mA, что вполне достаточно для питания светодиодной лампочки.

Есть также схема для подключения подсветки на неоновой лампе. Её преимуществом является то, что в светильниках и люстре можно использовать любые лампочки: на светодиодах, люминесцентные, накаливания.

Если вместо светодиода установить неоновую подсветку, выключатель будет работать со всеми видами ламп

Как мы уже говорили выше, существует и схема изготовления выключателя с подсветкой на конденсаторе. Благодаря конденсатору система подсветки работает более стабильно и потребляет меньше энергии, чем в случае с сопротивлением. Но использовать её со светодиодными лампами тоже нельзя.

Схема с конденсатором может использоваться с галогенными лампами и лампами накаливания

Отключаем подсветку в выключателе

Если иных способов избавиться от мерцания лампы светильника не предвидится, потребуется полностью отключить светодиодную или неоновую подсветку на выключателе. Рассмотрим, как это сделать своими руками и из каких главных этапов состоит эта процедура.

Подготовительный этап

Для тех, кто никогда не устанавливал выключателей и не занимался электромонтажными работами, рекомендуется тщательно продумать свои действия. Предварительно необходимо:

1. Отключить общее питание в квартире/доме от рубильника электрощитка (проверив его отсутствие электрощупом или индикаторной отверткой).
2. Подготовить набор необходимого инструмента (преимущественно отвертку с плоским наконечником).

Принцип работы подстветительного устройства

Для создания подсветки в схему выключателя параллельно главным контактам внедряется светодиод или неоновая лампочка. Отключенная основанная цепь люстры обеспечивает достижение электрического тока в систему освещения переключателя. Включенная – наоборот приводит к разъединению его питания. Механизм действия основан на разнице сопротивления между светильником и дополнительным светоисточником.

Ток проходящий через светодиод выключателя явно недостаточен, чтобы нагреть нить лампочки накаливания. Однако если в люстре стоит энергосберегающий светильник или лед-элемент, то применяется драйверная система, способна работать и на слабом токе. По причине последнего полупроводниковый кристалл может начать мигать из-за постепенного накопления потенциала в резисторе и его периодической отдаче.

Что включает свет

Все светодиоды и люминесцентные лампы работают от постоянного тока. Поэтому в начале их корпуса устанавливается специальный драйвер, который включает два обязательных элемента:

1. Диодный мост – преобразователь переменного тока в постоянный.
2. Электролитный конденсатор – сглаживатель провалов импульсов напряжения.

Последний и является главным виновником самопроизвольного включения света. Дело в том, что, хотя и слабый, но ток через систему подсветки проходит – его отключить невозможно (только если совсем удалить эту параллельную схему) – и этого вполне достаточно, чтобы конденсатор копил заряд. Когда его потенциал достигает заданного значения, происходит разряд – лампочка вспыхивает. Хотя такое событие и происходит фрагментарно, тем не менее это ухудшает ресурс светильника, особенно газоразрядного. Кроме того, это уменьшает комфорт пребывания человека в таком помещении.

Пошаговая инструкция по отключению

Инструкция, как отключить светодиод в бытовом выключателе, состоит из следующих шагов:

1. Демонтировать выключатель или снять верхнюю панель с клавишами.

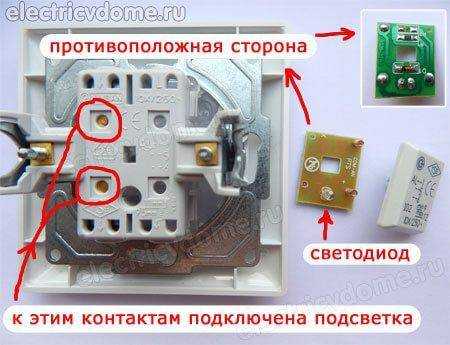

2. Разобравшись в схеме, найти светодиод и проводники, подведенные к контактам.
3. Отключить индикатор от клемм, при необходимости воспользовавшись кусачками.
4. Убедившись в исправности главных проводников и мест контактов, собрать в обратной последовательности выключатель.

https://youtube.com/watch?v=SoX5IlsFaLs

Моргает даже без выключателя с подсветкой

А что делать если ваш выключатель без подсветки, а лампа все равно моргает? При отключенном выключателе длинный питающий провод лампы может выступать своеобразной антенной. И если рядом с ним в одной штробе проложены много параллельных проводов под напряжением, то в отключенном проводе лампочки, они начнут наводить свое электрическое поле.

В результате чего образуется потенциал, который может заряжать фильтрующий конденсатор в схеме питания люминесцентной лампы.

Что с этим делать? Все также шунтировать лампу относительно маленьким сопротивлением, конденсатором или применять методы описанные выше.

https://youtube.com/watch?v=VdssOVkBuS8
