Требования для уличного светодиодного светильника

Преимущества светодиодных ламп

Такие осветительные приборы получили известность и широкое распространение вполне обосновано, а именно благодаря многочисленным достоинствам. Уличное освещение оценивается по нескольким факторам: экономичность, эффективность и надежность. По всем названным критериям светодиодные источники света выходят вперед при сравнении со многими аналогами. Так, уровень энергопотребления этих светильников ниже в 1,5-2 раза. Интенсивность освещения очень высока, а лампы защищены от воздействия внешних факторов (механические повреждения, птичий помет и прочее).

Учитывая все это можно смело рассчитывать на длительный срок эксплуатации приборов (до 15 лет), а в некоторых случаях светодиодные лампы служат и того больше (25 лет) при условии, что светильник не функционировал круглые сутки. Такие приборы исправно работают при пограничных значениях температур, а также есть возможность настроить оттенок освещения в соответствии с требованиями.

Еще один плюс – полная безопасность при эксплуатации для окружающих людей, чего нельзя сказать, например, о натриевых, металлогалогенных или ртутных исполнениях. К тому же уличное освещение на базе светодиодов характеризуется отсутствием шума. Все эти факторы лишь подтверждают целесообразность использования такого рода осветительных приборов. И в некоторых странах (Англия, Германия) уже полностью перешли на уличное светодиодное освещение, отказавшись от натриевых аналогов.

Монтаж светодиодных ламп наружного освещения

Уличные фонари монтируются по-разному — их прикручивают на стенки, крепят на столбах, устанавливают прямо в землю.

Виды уличных фонарей в зависимости от способа монтажа:

Грунтовые — в них имеется погружной штык, который заглубляется в грунт и фиксирует фонарь. Модели отличаются друг от друга длиной штыка и высотой расположения плафонов.

Настенные — их применяют для освещения придомовой зоны и для декоративной подсветки

Устанавливая автономные фонари (на солнечных батареях), важно грамотно выбрать положение относительно сторон света.

Подвесные — их располагают на различных конструктивных элементах и жёстко фиксируют (кронштейны, балки и т. п.)

Также реализуется гибкая фиксация (растяжки, тросы и т. п.).

Встраиваемые — представляют собой единую конструкцию с элементами архитектуры и дизайна (ступеньками, столбами, садовыми дорожками и т. п.).

Инструкция по монтажу уличных фонарей:

1. При самостоятельной установке фонарей на столбы обязательно отключите электропитание — одну линию отделите от наружной электроустановки и поставьте на неё наружный автомат (если в светильнике не имеется солнечных батарей).
2. Проложите в земле кабель, поместив его предварительно в гофротрубу.
3. Кабель закладывайте на глубину 0,5-0,6 м. От края дороги отступите 1,5 м.
4. Засыпьте в траншею для кабеля песок — чтобы обеспечить дренаж.
5. Если фонарей несколько, подключайте их в цепь последовательно.
6. Грунтовые светильники поставьте на гравийную подложку и зафиксируйте с помощью строительного раствора. Используйте уровень для обеспечения ровного положения.
7. Собрав основание, подключите фонарь к сети в соответствии с инструкцией.

Видео о подключении и установке уличного фонаря:

Какие светодиодные светильники предлагает «АтомСвет»

Светодиодные светильники от «АтомСвет»– это энергосберегающее оборудование, отвечающее всем установленным стандартам. О высоком качестве выпускаемого оборудования свидетельствуют европейские (в частности немецкие) сертификаты CE и GS. Светильники обладают следующими параметрами:

• Температурный диапазон от -60 до +60 градусов. Светильники могут использоваться в любых погодных условиях.
• Высокая степень защиты от пыли и влаги – IP65 и IP67.
• Прочный корпус и стекло из поликарбоната обеспечивают максимум защиты от внешних факторов. Дополнительно изделия имеют анодированное или металлопорошковое покрытие.
• Повышенная степень ударо- и вибростойкости, группа условий эксплуатации – М2 по ГОСТ 17516.1.
• Длительность службы – от 50 000 часов. Обслуживание не требуется.
• Наличие специального драйвера для защиты от коротких замыканий и импульсных помех (в сети до 1 000 В). Широкий диапазон питающих напряжений – 150-265 В. Имеется источник питания для бесперебойной работы в сетях со скачущим напряжением.
• Равномерное освещение дороги благодаря оптике с асимметричной КСС.
• Максимальная сила света для углов в 80-90 градусов по требованиям ГОСТ Р 54350-2011.

Выбирайте уличные светильники LED от компании «АтомСвет» для стабильного и эффективного функционирования систем освещения городских дорог и улиц, а также парков, автомагистралей и пешеходных зон!

Компания «АтомСвет»

Как установить систему освещения своими руками

Перед тем, как приниматься за установку уличных светодиодных светильников, обратим внимание на последовательность этого процесса

1. Подготовка места для работы.
2. Выбор наиболее оптимального способа прокладки кабелей.
3. Подбор лучшего типа светильников.
4. Произведение расчета всех частей проводки.
5. Разработка схемы подвода электроэнергии.
6. Установка столбов для фонарей, если необходимо.
7. Подключение всех лампочек и прочих источников света.
8. Установка системы автоматики.
9. Заключительный этап – проверка работы системы.

Пошаговая установка

Подготавливаем место, на котором будет установлена система освещения. Для начала нужно убрать весь мусор с тех мест, на которых будет проведен провод

Очень важно заранее обзавестись материалами и инструментами, которые обязательно нужны для дела.

Инструменты:

• мастерок;
• песок;
• лопата.
• фанера, бруски;
• вода;
• тазик для смешивания раствора;
• цемент;
• коловорот.

При помощи всех этих вещей нужно выкопать небольшую траншею и установить фундамент

Его важно положить очень качественно, чтобы предотвратить последующие проблемы с электропроводкой в грунте.
Далее нужно определить, какое же число лампочек, и какой мощности нужно приобрести. Определение длины кабеля также необходимо на этой стадии

Важно также учесть и мощность всех планируемых выключателей.
Светодиодные светильники уличного освещения имеют разные характеристики. Для небольшого дачного участка практичнее будет отдать предпочтение следующим видам:

• фонари, которые работают от энергии солнечных батарей – они прекрасно освещают элементы участка вроде дорожек;
• фонари на кронштейнах – их нужно устанавливать с фасадной стороны дома;
• светодиодные светильники для уличного освещения, которые располагаются на столбах прекрасно подойдут для освещения ограждений;
• небольшие фонарики декоративного типа прекрасно осветят всю территорию сада.

После завершения работы над расчетами, можно приступить к разработке схемы. Для этого понадобится план дачного участка. В соответствии с ним нужно решить, как будет располагаться вся система освещения. Лучше всего разметить эту схему на копии плана.
После того, как схема составлена, можно начинать устанавливать опоры, на которых будет держаться вся осветительная система

Основы должны быть крепкими, чтобы в случае чего они не повредились.
Если планируемые светильники настенные, то в стенах нужно предварительно сделать отверстия, подходящие под анкера, а уже затем крепить опору.
Очень важно, чтобы установка осуществлялась на строительном уровне. Все из-за того, что каждый малейший перекос в качестве прокладки системы может стать причиной не слишком долговечной работы осветительной системы.
Как только опора готова, начинаем подключать светильники

Фонари устанавливаются на столбы, а потом подключается проводка и выключатели. Соединение проводов наиболее надежным будет тогда, когда для этого используются клеммы. Они в свою очередь должны быть покрыты гидроизоляционным материалом. По завершению установки нужно обязательно проверить все соединения. Консольные светодиодные светильники уличного освещения требуют особой внимательности.
Установить систему освещения можно менее чем за день. Если начать утром, то вечером уже можно отдыхать и любоваться сказочным видом сада.

Приоритет установки консольных исполнений

Гарантировать эффективную эксплуатацию консольного осветительного прибора для наружного применения можно лишь при строгом соблюдении ряда рекомендаций и требований. Перечислим основные из них:

• высокий уровень безопасности, который возможен при наличии качественной защиты электрической проводки, повышенной прочности и герметичности корпуса, исключающей попадания пыли, влаги и атмосферных осадков (что могло бы вызвать короткое замыкание);
• функциональность – полное соответствие необходимым технико-эксплуатационным параметрам, включая мощность, цветовую температуру, световой поток;
• максимальное удобство обслуживания – при необходимости рабочий персонал должен получить своевременный доступ к источнику света;
• встроенный рассеиватель должен обладать высокой прочностью, быть устойчив к перепадам температуры и механическим воздействиям;
• экономичность – одна из главных особенностей, благодаря которым городские службы выбирают светодиодные изделия.

Консольная конструкция светильников со светодиодами дает несколько явных преимуществ прибору:

• хромированный отражатель повышает коэффициент полезного действия до 95 %;
• корпус отличается высокой прочностью;
• полная герметичность и качественная защита от пыли и влаги;
• устойчивость к вибрациям, которые постоянно воздействуют на приборы, размещенные на мостах или эстакадах;
• стойкость к формированию коррозии.

Светодиодные светильники консольного типа удовлетворяют всем требованиям, описанным выше. Выгляните в окно квартиры или дома, прогуляйтесь по городу и заметите, что такие осветительные устройства используют для освещения улиц, пешеходных дорожек, главных и прилегающих автомобильных дорог, пешеходных переходов и других важных элементов. Более специфичное применение – придомовая территория частного сектора.

В завершение темы о преимуществах изделия следует отметить его многозадачность: консольное крепление подразумевает монтаж как на специальной опорной конструкции, так и на стенах здания и прочих вертикальных плоскостях. В некоторых случаях возможна подвесная установка.

Способ размещения светильника

По месту размещения светодиодные светильники для улицы принято делить на четыре разновидности:

1. Подвесные.
2. Настенные.
3. Для установки на столбах.
4. Встраиваемые.

Подвесная модель с точки зрения конструкции является герметичным кожухом с размещенным в нем светодиодом. Подобные устройства фиксируют на тросе или цепочке к балке, расположенной по горизонтали на определенной высоте от земли. Хотя внешне подвесные модели кажутся хрупкими, они отлично подходят для условий эксплуатации на улице, невзирая на погодные условия. Крепление подвесного светильника выдерживает механические нагрузки, связанные с налипанием снега и обледенением в зимнее время года. Элементы осветительного прибора должны выдерживать всевозможные механические воздействия, в том числе удары градом.

Настенный светильник (типа бра) относится к универсальным моделям. Его можно установить на любую вертикальную поверхность, если она обладает необходимой жесткостью. Настенные модели особенно популярны, поскольку они отличаются высокими декоративными свойствами (помимо основной функции — освещения). В продаже имеются настенные фонари разнообразных стилей, в том числе классика, ретро, модерн, рустик и т.д. Корпуса настенных светильников обычно производят из легких сплавов металлов, а в качестве материала для плафона выбирается стекло или пластик.

Следующую разновидность светодиодных фонарей для улиц устанавливают на столбы. Чтобы на ночной улице было достаточно света, фонари монтируют на мачты, на высоте до 7 м. Высота расположения источника света зависит от мощности лампы: чем выше этот показатель, тем на большей высоте устанавливают фонарь.

В некоторых случаях возможно использование встраиваемых ламп, они удобны своей незаметностью в дневное время суток. Встраиваемые устройства используют для подсвечивания фонтанов, архитектурных особенностей зданий, скульптур.

Основная часть осветительных приборов изготовлена на светодиодах мощностью до 50 Вт. Яркость такого диода аналогична 500-ваттной лампе накаливания. Светодиода указанной мощности достаточно для освещения участка в тысячу квадратных метров.

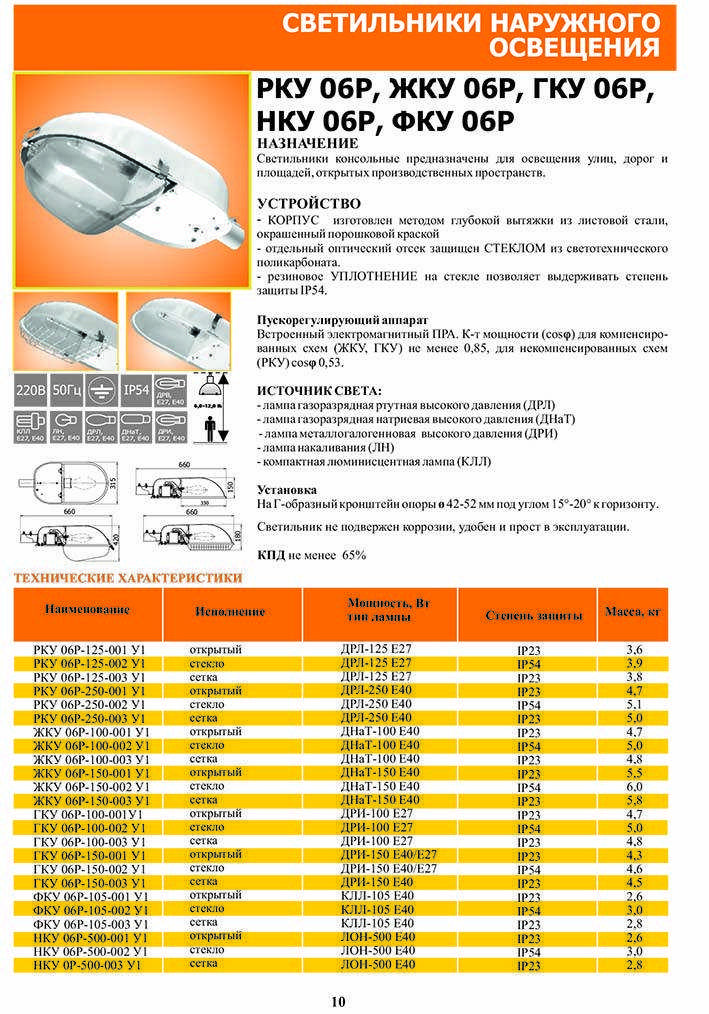

Классификация консольных светильников

В зависимости от типа используемого источника света консольные устройства делятся на три основные разновидности:

• светодиодные – ДКУ;
• ртутные – РКУ;
• натриевые – ЖКУ.

Во всех аббревиатурах зашифрована основная информация по светильникам – тип, модель, предназначение:

• К – консольные;
• У – уличные;
• Д – светодиоды;
• Ж – натриевая лампа дугового типа;
• Р – ртутная лампа.

ЖКУ и РКУ потребляют большое количество энергии (оно меньше, чем при эксплуатации ламп с нитью накала), поэтому в последнее время все чаще заменяются на энергетически эффективные светодиодные конструкции. Одна из наиболее распространенных моделей данных устройств – «Кобра-150».

Конструкция

Конструкция светотехники для уличного освещения  по сути ничем не отличается, состоит из радиатора, блока питания и светодиодов.  Для производства используется широкий алюминиевый профиль. Корпуса нарезаются из длинного профиля, что позволяет предельно удешевить стоимость производства, никак не влияя на качество изделия. Торцы прикрыты фигурными заглушками из пластика.

При практически одинаковой конструкции цены на уличные светодиодные светильники сильно отличаются, даже при равноценных комплектующих.  Для оправдания высокой стоимости  его делают необычной формы и более привлекательным внешне. В тестируемом образце нет ничего лишнего, консольное крепление находится внутри корпуса. Получается радиатор и является консольным креплением на столб, это уменьшает габариты и расход материала. В итоге потребитель получает очень удачное сочетание цены и качества.

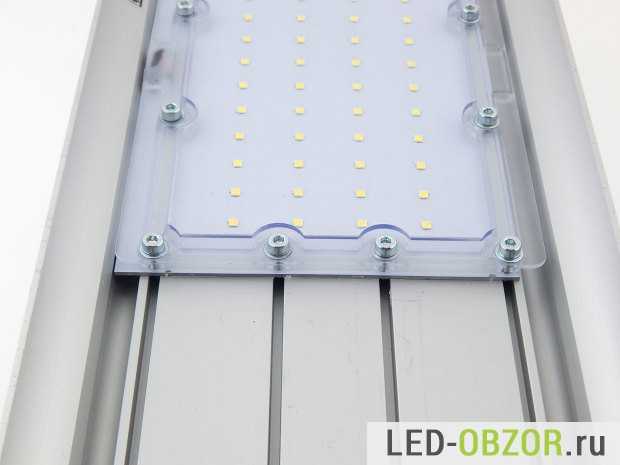

Полупрозрачный силиконовый уплотнитель

Для защиты светодиодов от воздействия внешней среды, они закрыты толстым поликарбонатным стеклом через силиконовую прокладку. Стекло прижимается при помощи 12 болтов, которые обеспечивают равномерную герметизацию без каких либо пропусков .

Место подключения питания

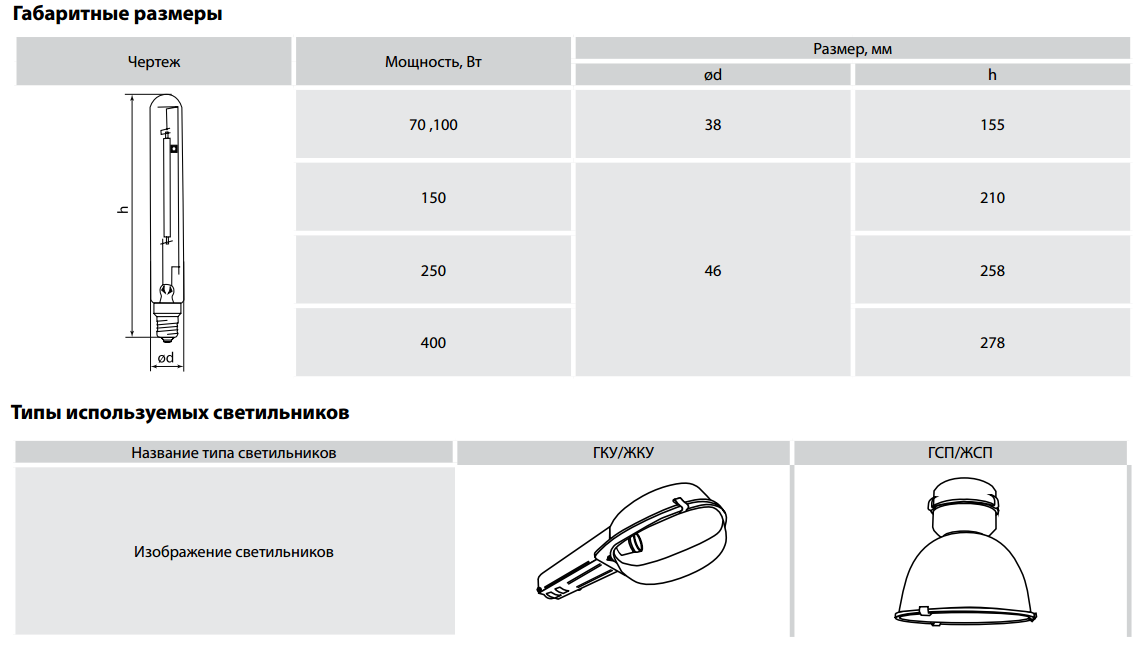

Характеристики и требования к лампам уличного освещения

Лампы, предназначенные для уличного освещения, разделяются на типы:

• газоразрядные;
• светодиодные;
• накаливания, в том числе галогенные;
• люминесцентные.

Основным критерием, предъявляемым к уличным лампам, является их экономичность. По этой характеристике лампы накаливания практически исключены из списка из-за низкой эффективности. Световая отдача их составляет не более 13 Лм/Вт (люмен на один ватт). Такое освещение обходится очень дорого из-за высокой платы за потребляемую энергию.

Другой важный критерий для ламп уличного освещения — срок службы. Для ламп накаливания он составляет всего 1-2 тысячи часов. Поэтому этот устаревший элемент освещения не спасает даже низкая цена — его применение постепенно сокращается.

Галогенные — это улучшенные лампы накаливания. Срок их службы в 2-3 раза больше, чем обычных ламп, световая отдача также невысока — максимум 17 Лм/Вт. Применяются в небольших количествах в архитектурных, фасадных и специальных видах освещения.

Люминесцентные лампы более экономичны. Для ограниченного уличного освещения используются компактные люминесцентные лампы (они всем известны как энергосберегающие) с цоколями Е27 и Е14. Светоотдача таких ламп достаточно высока — от 40 до 80 Лм/Вт. Срок службы также немалый — 7-10 тысяч часов. Мощность выпускаемых ламп невысока, поэтому на улицах их применяют в основном в фасадном и ландшафтном видах освещения. При низкой температуре светимость люминесцентных ламп снижается.

Для масштабного освещения дорог и тротуаров наиболее перспективными остаются металлогалогенные газоразрядные лампы. Их светоотдача на уровне мощностей от 250 до 2000 Вт колеблется от 78 до 105 Лм/Вт, что сравнимо с наиболее экономичными светодиодными приборами. Другой вид газоразрядных ламп — натриевых мощностью 430 Вт — обладает еще большей светоотдачей — 113 Лм/Вт. При этом газоразрядные лампы долго служат — до 10-20 тысяч часов.

Светодиодные лампы в последние годы завоевали популярность и в уличном освещении. Появились мощные приборы, не уступающие газоразрядным, поэтому их стали применять для освещения дорог и тротуаров. Светоотдача этих ламп находится в диапазоне 95-115 Лм/Вт. Сегодня ими активно оснащаются наиболее энергоемкие трассы и зоны уличного освещения, в том числе парки, скверы, детские площадки.

Классификация консольных светильников

В зависимости от типа используемого источника света консольные устройства делятся на три основные разновидности:

• светодиодные – ДКУ;
• ртутные – РКУ;
• натриевые – ЖКУ.

Во всех аббревиатурах зашифрована основная информация по светильникам – тип, модель, предназначение:

• К – консольные;
• У – уличные;
• Д – светодиоды;
• Ж – натриевая лампа дугового типа;
• Р – ртутная лампа.

ЖКУ и РКУ потребляют большое количество энергии (оно меньше, чем при эксплуатации ламп с нитью накала), поэтому в последнее время все чаще заменяются на энергетически эффективные светодиодные конструкции. Одна из наиболее распространенных моделей данных устройств – «Кобра-150».

Можно ли собрать светодиодный светильник для уличного освещения самостоятельно

Для тех, кто имеет опыт в радиотехнике и самостоятельной сборке электроники, особого труда собрать прибор уличного освещения на базе светодиодной лампы не составит особого труда. Предлагаем рассмотреть пошаговую инструкцию изготовления элементарной схемы:

1. Для начала необходимо приобрести материалы – лед-лампочку (прожектор или фонарь) необходимой мощности и степени защиты (лучше от IP65), проводку нужно длины, выключатель, распредмодуль, блок питания, рассчитанный на лампу. Некоторые модели ламп уже содержат в себе драйвер и радиатор и рассчитаны на сеть в 220В.
2. Потребуется набор электромонтажных инструментов.
3. Если был выбран вариант лампы на 220 вольт, к ней потребуется патрон и плафон с кронштейном или петлей для подвешивания.
4. Проводку необходимо подвести к заранее установленному патрону с лампочкой и плафоном (либо к прожектору или фонарю), следуя правилам электромонтажных работ. К светильнику должны подходить фаза (через выключатель), ноль от распределительного модуля или щитка и заземление на корпус (если потребуется).
5. Блок питания (когда используется отдельная лампочка низкого напряжения) можно установить в помещении и от него вести проводку на фонарь.
6. После соединения всех контактов цепь проверяется на надежность, щиток включается и проверяется работа светильника.

Правила выбора уличных консольных светодиодных светильников

Уличное освещение играет немаловажную роль в жизни современных городов и более мелких населенных пунктов. Яркие фонари, освещающие зону передвижения пешеходов или автомобильные магистрали, существенно повышают безопасность в темное время суток.

Чаще всего вдоль дорог устанавливают уличный консольный светодиодный светильник. У него есть масса достоинств. Например, за счет встроенного кронштейна можно изменять угол наклона корпуса с источником света, направляя поток в нужную сторону. Также данное устройство является универсальным, поскольку может эксплуатироваться на объектах разного целевого назначения.

Подключение к электрощиту

О том, как подключить светильник к электрощиту, сказано в Правилах устройства электроустановок. В ПУЭ, в частности, сказано, что корпус устройства должен быть самозатухающим, то есть изготовленным из металла, покрытого жаростойким материалом или термостойким пластиком. Место установки должно отвечать таким требованиям:

• пожаробезопасность;
• естественная освещенность;
• наличие искусственной вентиляции или естественное проветривание;
• расположение в зоне свободного доступа.

В составе электрощита имеются такие элементы:

• электрический счетчик;
• устройство защитного отключения;
• шина нулевая;
• шина заземляющая;
• автоматы вводные (на 30-60 А);
• розеточные автоматы под сильноточные электрические приборы (25 А);
• розеточные автоматы под слаботочные электробытовые устройства (16 А);
• автоматы для светильников (10 А).

Когда все элементы схемы находятся на своих местах, соединения тестируют. Также проводится замер сопротивления нуля с фазой.

Подключение светильника к электрощиту осуществляется после отключения общего напряжения в учетном щитке. Далее все провода подводим к положенным местам. Ввиду ответственности задачи, лучше доверить эту работу профессиональному электрику.

Подключить светильник можно напрямую или через выделенную розетку. В последнем случае для обесточивания сети будет достаточно изъять вилку из розетки.
