Sprint layout

Sprint Layout

В Sprint layout есть несколько инструментов для рисования таких вещей, как дорожки, ламели, зоны, текстовые метки, SMD-контакты и многое другое. Он имеет все функции, необходимые для проектирования платы.

Включены даже такие профессиональные функции, как экспорт Gerber-файлов (которые поддерживаются почти каждым производителем печатных плат). Для тех, у кого есть фрезерный станок с ЧПУ или изоляционный фрезерный станок, создан HPGL.

Конструкция программного обеспечения Sprint layout понятна без объяснений. С помощью бесплатной программы для просмотра Sprint Layout, каждый может просмотреть или распечатать Ваши макеты.

Для каждой стороны платы существует два слоя (медь и шелкография). У Вас есть возможность использовать эскизный слой для контура платы или 2 дополнительных внутренних слоя для многослойных плат. Дополнительные функции: паяльные маски, SMD-маски, автоматические заземляющие поверхности, проверка прохождения сигнала.

Sprint—Layout: заметки пользователя

Плюсы

• Я рассматривал эту программу как очень продвинутую программу для рисования, ориентированную на проектирование печатных плат. Визуализатор программы — это гораздо больше, чем просто программа просмотра. Она позволяет откалибровать устройство печати и распечатать проект печатной платы для домашнего изготовления печатной платы. Она имеет поддержку Gerber и Excellon, поэтому подходит для профессионального производства.

Я нашел Sprint-Layout от Abacom очень простым, интуитивно понятным. Их файлы справки возвращают полезную информацию, а также легко создавать / изменять площади устройств. Полнофункциональное программное обеспечение CAD для печатных плат, которое достаточно легко изучить и использовать, при этом оно остается стабильным.

Кроме того, вчера я получил свои профессиональные платы, они прекрасны и безупречны. Теперь я в восторге от того, что Sprint так быстро и легко перешел от схемы к готовой плате. И всё это по выгодной цене.

• Я выбрал эту программу, потому что она очень проста в использовании (я люблю простые вещи). Более того я использую ее для временных диаграмм. Она позволяет импортировать отсканированную копию, что очень полезно.

Минусы

• В линейке продуктов Abacom также есть редактор схем sPlan: http://www.abacom-online.de/uk/html/splan.html. Но нет связи между Schematic и программой Layout!  Более того, нет никаких планов делать это, а жаль. Авто-роутер не очень полезен.

Interesting tutorials

How to make birthday cards

… the design, layout, size, …
Modify the layout
Step 4
… use the Download button from …

How to convert DXF to GDSII with LayoutEditor 2014

… ) is a layout format used … shape of a layout for manufacturing … need to download the following …

How to convert HTML to PDF

… the original layout might be … quality or layout in the … need to download the following …

How to Use Microsoft Excel 2016 keyboard shortcuts

… the «Page Layout» tab. Moreover …

How to view EPUB files on Mac

… steps:
1. Download the application … to download and … audio reading, layouts, templates, …

How to create and edit an EPUB book

… The original layout of your … :
Step 1Download and install … :
Step 1Download and install …

How to install custom themes on Windows 10

… , a smarter Settings layout, and many … crashes.
Step 2Download UltraUXThemePatcher on …

Рисуем печатную плату в Sprint Layout 6.0

Программа Sprint Layout 6 на мой взгляд лучшая в своем роде. Предназначенная она для проектирования печатных плат разного уровня сложности. Программа имеет простой, интуитивно понятный интерфейс. Также она не требует установки, занимает мало места на диске, и на русском языке. Ниже попробуем немного разобраться как пользоваться Sprint Layout.

В конце статьи есть ссылка на скачивание программы.

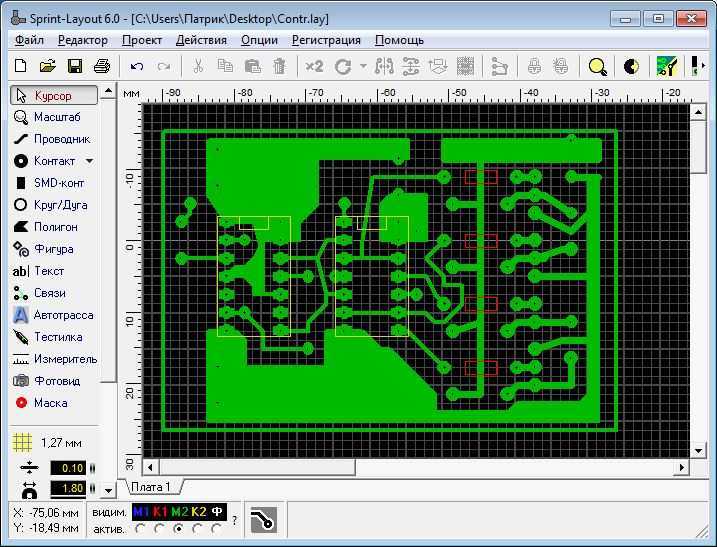

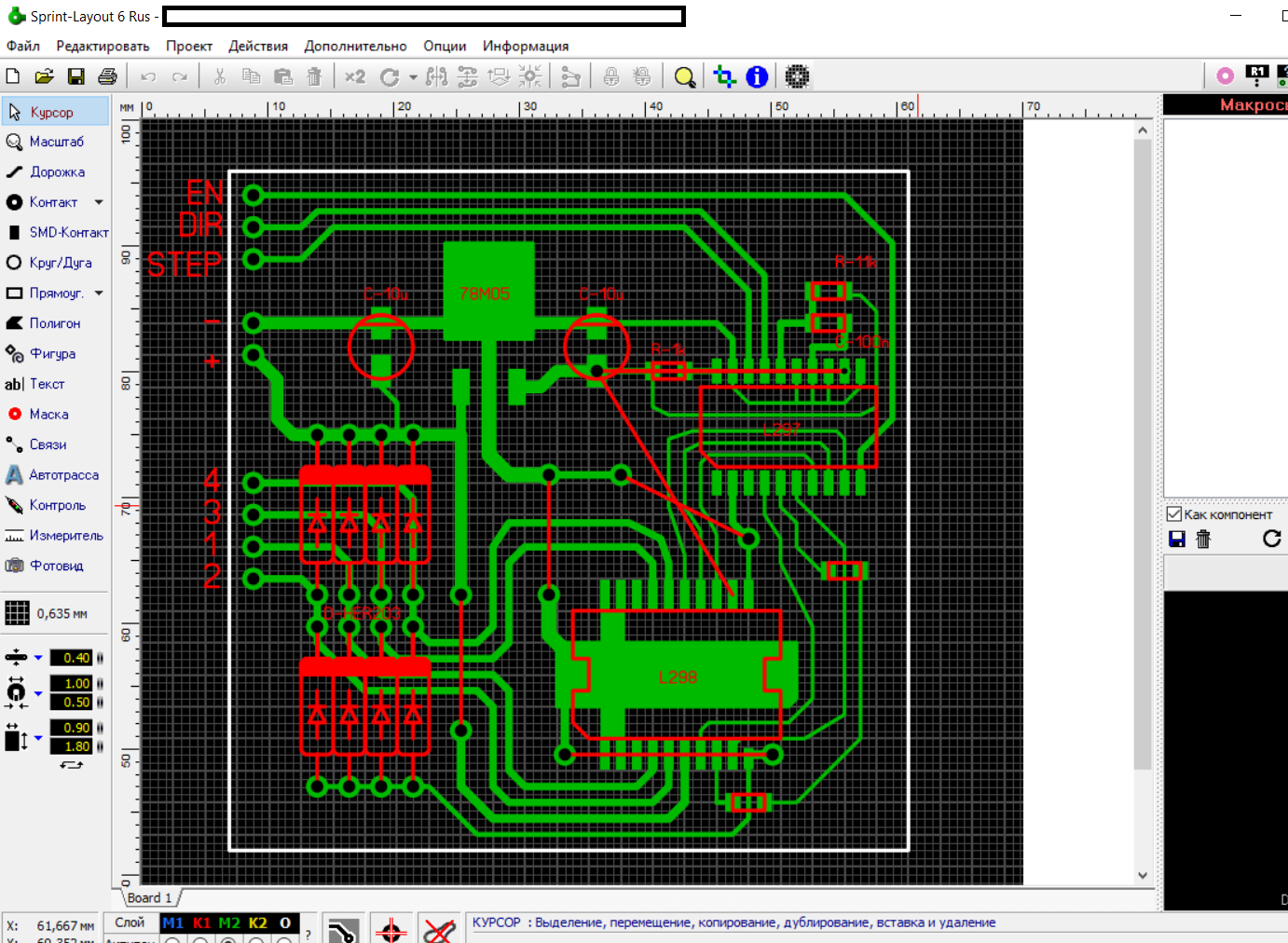

При запуске программы мы увидим вот такое окно:Теперь разберемся с панелями, которые есть в программе. Первая — это панель инструментов. Вот ее вид:

Здесь мы выбираем что будем рисовать, дорожка, контакт, SMD-контакт, полигон, ну и прочие элементы. Можно добавлять текст, устанавливать связи (перемычки), между контактами и так далее. Внизу в этой панели есть панель где можно задать параметры такие как толщина дорожки, диаметр (внешний и внутренний) контакта, размеры SMD-контакта.

На этой же панели есть возможность менять шаг сетки.

Вторая панель — это панель свойств. Про нее особо рассказать нечего. Здесь задается размер платы, а также при работе с компонентами сюда выводятся их основные свойства.

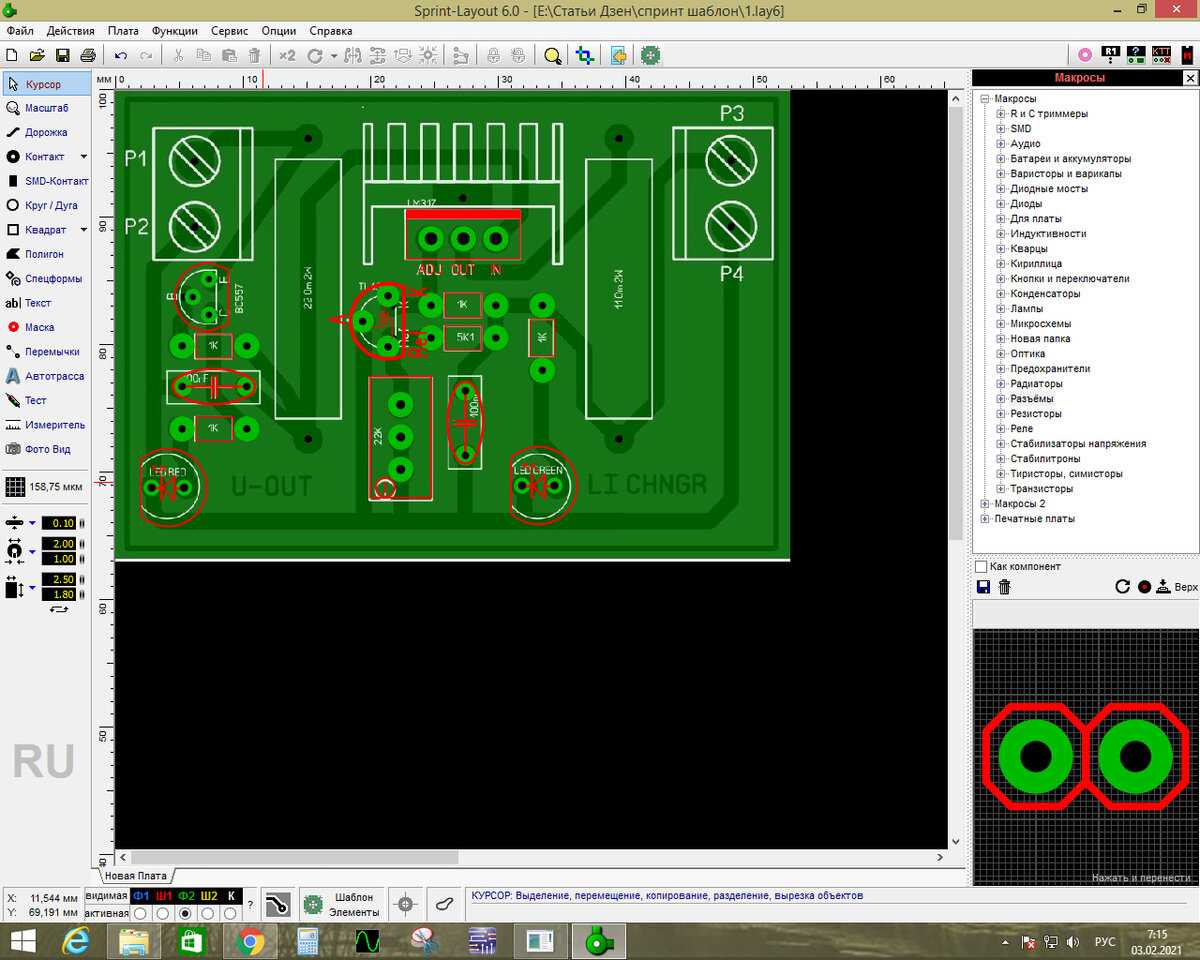

Панель Макросы — это собственно наша библиотека компонентов. Здесь ищем нужный нам компонент и перетаскиваем на плату. Если нужного компонента нет, можем его добавить. Для этого рисуем его контактные площадки и контур корпуса:

Затем выделяем:

Жмем на значок сохранить на панели Макросов:

Вводим название и нажимаем сохранить.

После наш компонент появляется в списке макросов и мы в любое время можем добавить его на плату.

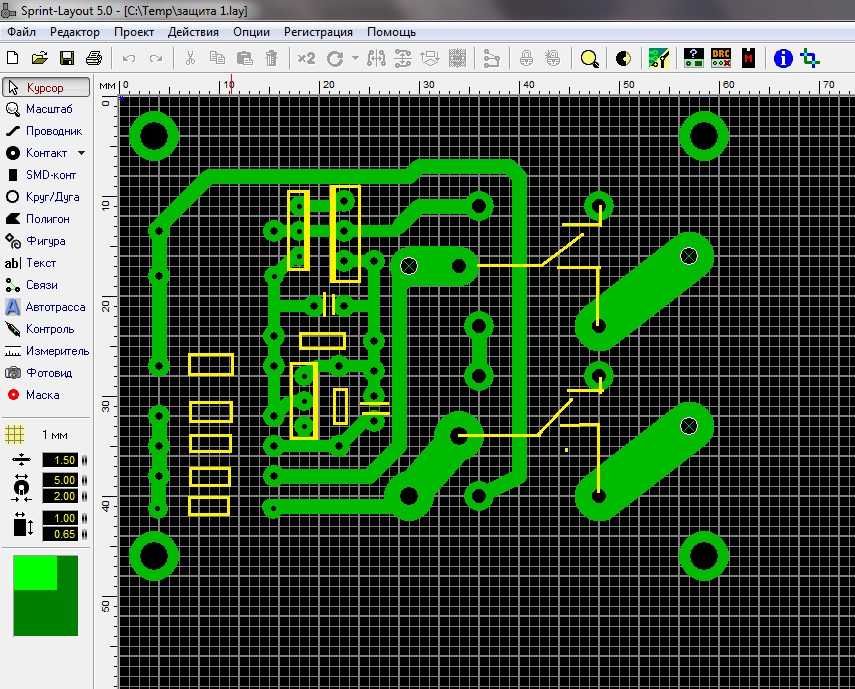

Ниже приведен рисунок простой печатной платы для инверторного БП.

Кстати каждый компонент на плате можно подписать. Это иногда удобно когда делаете плату без схемы. Для этого щелкаем правой кнопкой мыши по нужному компоненту и в выпадающем списке выбираем «название»:

Ну и собственно называем компонент:

Теперь при наведении видим его название:

Еще одна полезная фича, особенно если делаете плату лутом, это металлизация пустых участков. Таким образом площадь травления становится минимальной. Для этого выделяем всю плату (Ctrl+A), и нажимаем кнопочку внизу:

Там же можно установить зазор между дорожками и металлизацией. Ну и, наконец, разберемся как нам эту плату распечатать. Для этого идем в Файл->Печать и видим такое окно:

Ну и чтобы не всякий случай делаем несколько шаблонов на листе. Жмем Копии и выставляем количество копий и минимальное расстояние между ними:

Все, можно выводить на печать. Перед этим советую зайти в настройки печати и, если есть, выключить опцию экономии тонера. У меня нет принтера, поэтому я печатаю платы через виртуальный принтер, который их выводит в PDF формате. Затем бросаю на флешку и распечатываю либо на работе, либо в салоне печати. На этом заканчиваем краткий обзор программы Sprint Layout 6.

СКАЧАТЬ SPRINT LAYOUT 6.0 (RUS)

Чем открыть LAY?

Если вы не смогли открыть файл двойным нажатием на него, то вам следует скачать и установить одну из программ представленных ниже, либо назначить программой по-умолчанию, уже установленную (изменить ассоциации файлов). Наиболее популярным программным обеспечением для даного формата является программа Tecplot 360 (для ОС Windows) — данная программа гарантированно открывает эти файлы. Ниже вы найдете полный каталог программ, открывающих формат LAY для операционной системы Windows, Mac, Linux.

Общее описание расширения

Файл LAY создаётся в программе Tecplot, потому расшифровывается как Tecplot Layout File. Такое расширение LAY обладает информацией о визуальных макетах, характеризующих рабочие области проектов, как и файлы .PLT. Кроме того, LAY файл может содержать заданные параметры с отображением участков, отвечающих за внешний вид того или иного кадра, а также электронных компонентов визуальных макетов, к примеру, трехмерного моделирования.

Что еще может вызывать проблемы с файлом?

Наиболее часто встречаемой проблемой, из-за которой пользователи не могут открыть этот файл, является неверно назначенная программа. Чтобы исправить это в ОС Windows вам необходимо нажать правой кнопкой на файле, в контекстном меню навести мышь на пункт «Открыть с помощью», а выпадающем меню выбрать пункт «Выбрать программу. «. В результате вы увидите список установленных программ на вашем компьютере, и сможете выбрать подходящую. Рекомендуем также поставить галочку напротив пункта «Использовать это приложение для всех файлов LAY».

Другая проблема, с которой наши пользователи также встречаются довольно часто — файл LAY поврежден. Такая ситуация может возникнуть в массе случаев. Например: файл был скачан не польностью в результате ошибки сервера, файл был поврежден изначально и пр. Для устранения данной проблемы воспользуйтесь одной из рекомендаций:

• Попробуйте найти нужный файл в другом источнике в сети интернет. Возможно вам повезет найти более подходящую версию. Пример поиска в Google: «Файл filetype:LAY». Просто замените слово «файл» на нужное вам название;
• Попросите прислать вам исходный файл еще раз, возможно он был поврежден при передаче;

• Что такое файл .lay6?
• Какое программное обеспечение мне нужно открыть файл .lay6?
• Как файл .lay6 быть открыты, отредактированы или напечатано?
• Как конвертировать .lay6 файлов в другой формат?

Sprint-Layout ver. 7.0 (RUS|+Portable) скачать

Sprint-Layout – программа, разработанная для создания печатных плат: односторонних, двухсторонних, многослойных. Программу имеет все функции, необходимые при разработке и изготовлению печатных плат, а также предлагает пользователю ряд опций, характерных для профессиональных программ, например, экспортацию файлов в форматах Гербер, «HPGL», возможность Sprint-Layout 7 скачать русскую версию бесплатно есть у многих.

Программа Sprint-Layout порадует пользователей простым и интуитивным интерфейсом, с важными инструментами для изготовления печатных плат, размер которых составляет триста на триста миллиметров. Программа дает возможность работы сразу с двумя слоями по каждой стороне платы. Кроме того, она предлагает ряд бонусов: слой паяльной маски, металлизацию, SMD-маску. С помощью встроенного трассировщика производится разведение проводников. Если вы зайдете в библиотеку, то можете увидеть множество электронных компонентов, кстати, библиотека является пополняемой.

В Sprint-Layout можно сделать экспорт результата работы в форматы Экселлон или Гербер, произвести создание файла HPGL, чтобы создать печатную плату с помощью программно-управляемого фрезерного станка. Программный пакет очень востребован при создании печатных плат ЛУТ-способом.

Программу скорее создавали для любителей, так как профессионалы не оценят малые возможности по размерам плат и малой плотности элементов. Программа понятна и проста в изучении, ее можно порекомендовать для начинающих проектировщиков, программу Sprint-Layout portable скачать с торрента бесплатным способом доступно прямо сейчас.

В программе можно работать со слоями контактных дорожек и компонентов на каждой стороне платы, применять и дополнительные слои: формы платы, два внутренних слоя при создании и планировании печатных плат со множеством слоев. Полезными дополнительными особенностями являются наличие маски по олову, SMD-маски, металлизации, контроля. В библиотеку макросов можно привнести новые компоненты, а затем провести их редактирование, рисование, не выходя из программы. В комплектацию программы в виде отдельного файла, входят электронные компоненты для быстрой разводки печатных плат.

Sprint Layout 6.0 Portable (Русская версия)

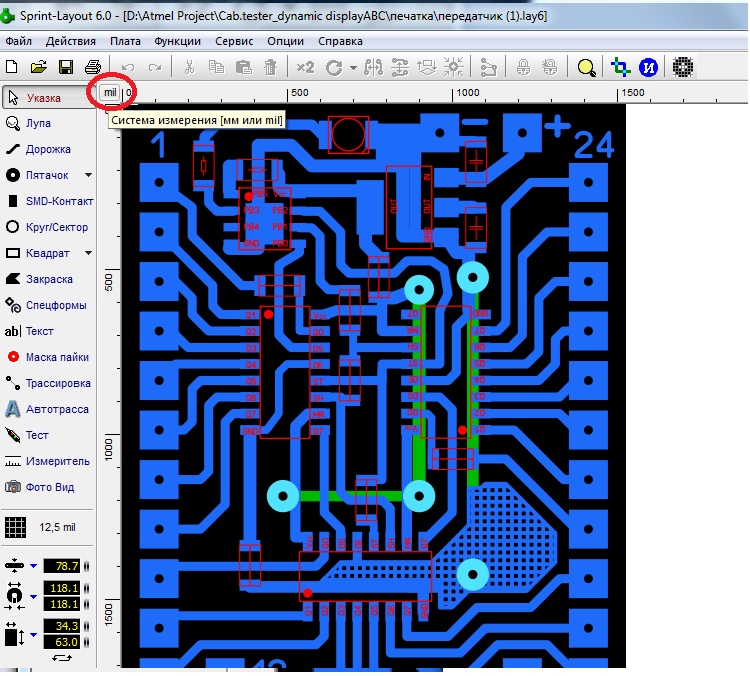

Sprint Layout — это программа для разработки рисунков токопроводящих элементов для последующего изготовления печатных плат. При помощи этого софта можно разработать рисунок монтажа печатной платы для электронного устройства.

Данная программа дает возможность создавать многослойные и двухсторонние печатные платы. После того, как рисунок печатной платы готов, есть возможность отобразить его зеркально.

Данная программа пригодится как начинающему радиолюбителю, так и профессионалу.

Назначение программы Sprint Layout

Sprint Layout 6.0 — простая программа для создания двухсторонних и многослойных печатных плат. Программное обеспечение включает в себя огромное количество элементов, необходимых  в процессе разработки полного проекта.

В нее включены такие профессиональные возможности, как экспорт Gerber- файлов или HPGL-файлов, в то время как основа программы Sprint-Layout была сохранена. Файлы созданные в программе сохраняются в формате lay6.

С ее помощью открываются файлы и lay5

Ключевые особенности Sprint Layout

Portable версия работает с любого места на жестком диске, или с флешки, не оставляет следов в системе.

Предоставляя пользователю мощные возможности многих профессиональных программ, Sprint-Layout сохраняет чрезвычайно легкий и интуитивно понятный интерфейс. Программное обеспечение поставляется со всеми функциями, необходимыми для полного управления проектом.

Sprint-Layout очень проста в освоении и рекомендуется начинающим проектировщикам, не желающим тратить свое время на изучение более сложных программ.

Компоненты
В Sprint-Layout добавлена возможность отображать и управлять компонентами, включая идентификатор (ID) и значение (Value). Также доступен список компонентов.

Pick+Place данные
Sprint-Layout теперь может создавать и экспортировать Pick+Place файлы. Эти файлы необходимы для автоматизированной сборки плат с SMD-элементами.

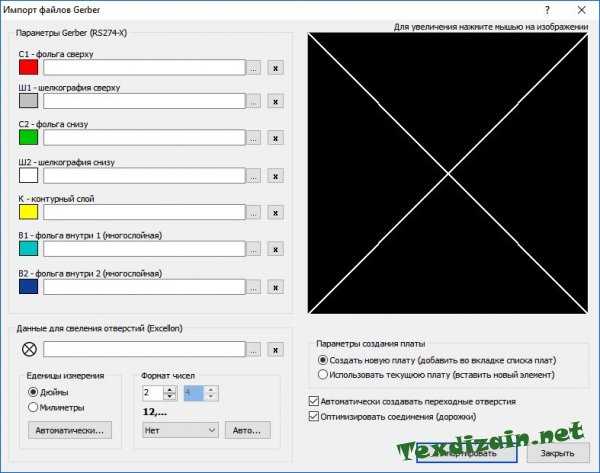

Импорт Gerber
Возможность импорта Gerber позволяет загружать существующие Gerber файлы и конвертировать их в готовый макет в Sprint-Layout.

Мультивыбор — Одновременное редактирование нескольких элементов
При помощи панели свойств теперь можно одновременно редактировать так много элементов, как вы хотите.

Селектор
Новый селектор является мощным инструментом. С помощью этого инструмента вы можете найти и выбрать конкретные элементы своего макета и редактировать их одновременно с помощью новой функции мультивыбора.  Например, вы можете выбрать и отредактировать все контактные площадки в определенную форму или сверловку.

Автоматический режим захвата
Этот новый режим захвата облегчает размещение контактных площадок или дорожек. Всякий раз, когда мышь приближается  к точке захвата, она захватывается этой точкой, и помогает вам точно подсоединиться. Это особенно очень полезно, если некоторые соединения находятся за сеткой (grid)

Резиновые (тянущиеся) дорожки
При перемещении элементов дорожки они сохраняют связь, т.е тянуться.

Прямоугольник
С новым режимом рисования прямоугольника можно легко рисовать прямоугольники (дорожки или зоны).

Горячие клавиши сетки
Клавиши 1…9 на клавиатуре теперь изменяют значение шага сетки. Таким образом, вы можете быстро переключаться между несколькими значениями сетки одним нажатием клавиши.

Новое перекрестие
Новое перекрестие теперь постоянно участвует в каждом действии. Оно может отображать дополнительные линии 45° и числовые значения координат непосредственно на перекрестье.

Круговое расположение
Точное круговое расположение является сложной и противной работой. Sprint-Layout теперь имеет специального помощника для этого. Вы должны только определить необходимые параметры, и вы можете видеть результат в окне предварительного просмотра до завершения действия.

Термобарьер
Если вы используете сквозные отверстия как термобарьеры, то теперь можете установить определить параметры термобарьера для каждого слоя.

Версия: 6.0

Разрядность: 32bit, 64bit

Язык интерфейса: Русский

Лечение: Вылечено

Системные требования:

Операционная система: Windows 10 / 8 / 7 / Vista / XP/ 2000, 32 & 64 bit

Процессор (CPU): 1.0 GHz and above

Объем памяти (RAM): 256 MB

Архив Rar: 14.6 Mb

Видео по работе с программой Sprint-Layout 6.0 RUS Portable

Лейауты, моды и графика

Лейаут для TigerGaming

Бесплатный лейаут для TigerGaming. Главный плюс в увеличении размеров шрифта ника игроков и размера ставок, более четкие и крупные фишки за столом. Лейаут в темном монотонном оформлении столов, что отлично подходит для мультитейблинга.

$ Лейаут для Sportsbetting

Бесплатный лейаут для Sportsbetting. Главный плюс в увеличении размеров шрифта ника игроков и размера ставок, более четкие и крупные фишки за столом. Лейаут в темном монотонном оформлении столов, что отлично подходит для мультитейблинга.

$ Лейаут для BetOnline

Бесплатный лейаут для BetOnline. Главный плюс в увеличении размеров шрифта ника игроков и размера ставок, более четкие и крупные фишки за столом. Лейаут в темном монотонном оформлении столов, что отлично подходит для мультитейблинга.

$ Лейаут для PokerMatch

Фирменный бесплатный лейаут для игры в руме PokerMatch. Он придает игровым столам более однородное и спокойное оформление, делает их максимально пригодными для мультитейблинга.

$
Лейаут для 888

Фирменный лейаут для 888poker позволяет заменить яркий интерфейс столов на более темный монотонный, удобный для продолжительной игры за большим количеством столов.

$ Лейаут для CoinPoker

Фирменный лейаут бесплатно для всех игроков WPD

$ Лейаут для TonyBet Poker

Фирменный лейаут бесплатно для всех игроков WPD

$ Лейаут для Cristal Poker

Фирменный лейаут бесплатно для всех игроков WPD

$
Недоступен Лейаут для Winamax

Фирменный лейаут бесплатно для всех игроков WPD

$ Лейаут для Unibet

Фирменный лейаут бесплатно для всех игроков WPD

$ Лейаут для PokerMonster

Графический лейаут для удобного мультитейблинга. Бесплатный для всех игроков WPD

$ Lifetime license Лейаут для IPoker

Фирменный лейаут бесплатно для всех игроков WPD

$
Лейаут для Party/Bwin

Лейаут для Пати Покер в темном монотонном оформлении столов с улучшенным дизайном карт. Отлично подходит для мультитейблинга.

$ Лейаут для сети MPN

Фирменный лейаут бесплатно для всех игроков WPD

$ Фирменный лейаут для PokerDom

Лейаут для Покердом в темном монотонном оформлении столов с увеличенным размером шрифта и ставок. Отлично подходит для мультитейблинга.

$ Недоступен Лейаут для сети WPN

Фирменный лейаут от WPD для румов на софте Yatahay.

$
Недоступен WPD-лейаут для сети Chico

Удобный лейаут для HU, 6 max и FR столов от WorldPokerDeals

$ Cкидка от WPD 25% Лейаут для сети Hive

Удобный лейаут для HU, 6 max и FR столов от WorldPokerDeals.

$ 30 Lifetime license

Перестаньте травить печатные платы дома — заказывайте их на производстве

Ну, начнем с того, что Eagle CAD (далее буду иногда называть его Орлом) — сама по себе программа платная, но есть бесплатная версия с ограничениями. На один проект допускается рисовать не более 2х листов схемы и разводить не более 2х слоев платы площадью до 80 см2. Мне пока что хватает. Зато всегда пользуюсь актуальной версией с сайта производителя, а не каким-то ломаным старьем.

Учить работать с программой я не буду, для этого есть хорошие статьи от DiHalt’а (ссылка будет в конце статьи), а лишь быстро пробегусь по тому, что нужно сделать для заказа плат.

Разводка платы и DRC контроль

Перед началом разводки необходимо ознакомиться с нормами, которые допускает производитель при изготовлении — это минимально допустимые размеры и зазоры. От них зависит, насколько корректную плату вы получите. Для начала разводки главное среди них это минимальный размер дорожки и переходного отверстия. Производители всегда указывают свои технологические возможности на сайте и почти все сейчас делают дорожки от 6 mil (0,150 мм). Конечно возможно и меньше, но чаще это будет дороже. Советую не мельчить и разводить покрупнее — вам же будет потом удобнее.

Допустим, вы худо-бедно развели печатную плату. Теперь необходимо проверить зазоры в автоматическом режиме по всей плате. Производители иногда прикладывают файлы для их контроля в разных программах.

Вот, например, OSH Park подготовил свои нормы в файлах для скачивания. В принципе, по этим нормам можно заказывать и у других производителей, везде технологические возможности примерно одинаковые.

Жмем Проверить и получаем кучу ошибок. По каждой ошибке можно посмотреть место, где она вызвана, и принять решение: либо исправлять, либо забить и ничего не делать. Заказ плат процедура простая: что нарисуешь, то и получишь, задача программы лишь подсказать тебе слабые места.

Выгрузка на сайт производителя

Все производители принимают платы в виде gerber файлов, но бывают приятные исключения. Например, тот же OSH Park позволяет загружать прямо *.brd файл из Орла или *.kicad_pcb из программы KiCAD с последующим просмотром получившегося результата.

CAM processor

Вернемся к gerber файлам. Для генерации этих файлов из Орла, необходим так называемый CAM процессор. Это файл, в котором настраивается какие слои в какой файл выводить. Вы конечно можете настроить вывод сами по тем же требованиям с сайта производителя, а можете воспользоваться готовым, если найдете.

Предварительный просмотр gerber файлов

Прежде чем оплачивать заказ не будет лишним посмотреть, как сгенерировались ваши файлы. Возможно, там съехал слой шелкографии или поехали шрифты (самая частая проблемы, всегда пишите векторными шрифтами).

Для этого есть разные бесплатные online сервисы или программы. Файлы загружаются в zip архиве. Иногда функция просмотра встроена прямо в форму заказа платы. Так, например, EaseEDA имеет свой просмоторщик.

Ну а как оплатить заказ, я уж думаю, сами разберетесь

Благодарю за внимание

Ссылки:

1. Работа в Eagle Cad — цикл статей от DiHalt’a

Рисуем платы в Sprint-Layout правильно с первых шагов

Спасибо, Александр, за статью – затронули важную тему! Многие из нас наталкивались на «безымянные» платы как на первом фото в статье, особенно много их на форумах (из серии «а я развёл вот так!»). Иногда скачиваешь в таком сообщении 2 — 3 прикреплённых файла (а они зачастую архивом), а там в каждом файле отдельная плата. Ребята! Вот в Exel’е мы же умеем работать со страницами, а в Sprint-Layout почему мало у кого получается? Ведь принцип-то одинаковый. И исправить элементарно: кликаем на закладке платы (справа внизу над переключателем слоёв) правой кнопкой мыши и выбираем «Новая плата…» либо вверху на панели команд выбираем «Проект > Новая плата…».

Why do I need a poker layout?

As a rule, poker rooms develop software in brand colors and fill the game table with various elements, some of which are useless for many players. All this can interfere with a comfortable game and concentration. Therefore, you need layouts in online poker.

They do not just “decorate” the game table (although this too). Their main task is to provide a special kind of game window, table, cards, chips, etc., which will allow you to play as comfortably and effectively as possible.

Cardmates branded layouts are designed specifically for comfortable playing and multi-tabling.

At the moment, we offer the design of gaming tables in 4 poker rooms.

If you want to get a layout for another room – leave a suggestion in the comments. We will add the most popular layouts to this material.

Sprint Layout Free Download

µTorrent (uTorrent)

µTorrent is an easy-to-use BitTorrent download client for Windows OS. Download your files as quickly and efficiently as possible without slowing down your other online activities. uTorrent offers advanced settings such as automation, scripting, remote management and more.

• Publisher: BitTorrent Inc
• Home page:www.utorrent.com
• Last updated: December 17th, 2020

qBittorrent

The qBittorrent is an open-source software alternative to µTorrent. It comes with all the features required for a Torrent client, including support for Magnet links, Distributed Hash Table (DHT), Peer Exchange Protocol (PEX), Local Peer Discovery (LSD), and encrypted connections.

• Publisher: The qBittorrent project
• Home page:www.qbittorrent.org
• Last updated: January 20th, 2021

Экспорт формата Gerber

Sprint Layout создает файл RS274-X Gerber, предназначенный для замены файла PCB при производстве. Файлы Gerber принимаются к изготовлению плат большинством производителей.

Файлы Gerber необходимо создавать по всем слоям (медь, шелкография, маска, контур) для передачи полной информации о плате.

Для создания экспортных файлов следует выбрать Экспорт >> В формате Gerber… в меню Файл.

• При этом откроется диалоговое окно, в котором производится выбор слоев и определение некоторых параметров:
• Слой

В этом поле следует выбрать слои, предназначенные для передачи. Каждый слой передается в виде отдельного файла Gerber.

1. Формирование имени файла
2. Файл Gerber для каждого слоя отображается в окне просмотра после файла предыдущего слоя. Имя каждого файла Gerber состоит из двух частей:
3. Имя платы + Состав файла -> AC-DC_copper_bottom.gbr
4. Имя платы + Состав файла -> AC-DC_silkscreen_top.gbr

       …

• Таким образом, в первой части имени файла указывается имя платы, а во второй части — состав файла.
• Имя платы:
• Имя платы используется одно для всех создаваемых файлов Gerber и автоматически включается в состав имени файла Gerber.

Состав файла…

1. Названия состава файла заранее предопределены. Изменить названия состава файлов можно в диалоговом окне:
2. При изменении названия недопустимо изменять расширение.
3. Дополнительно
4. Зеркально

Зеркальное отображение слоев в выходном файле. В большинстве случаев этого не требуется.

• Контур (размер платы)
• Дополнительное включение в файл габаритов платы.
• Открыть отверстия

При этом выборе все отверстия в контактных площадках остануться свободными от покрытия медью. При ручном изготовлении платы это может оказаться полезным. Для производства это не считается необходимым, так как передается также файл сверловки.

Если отверстия имеют металлизацию, этот выбор недопустим.

Центр отверстия (0,15 мм)

Выбор этого пункта возможен только при разрешении Открыть отверстия. При этом на контактных площадках будет создана зенковка в центре отверстий диаметром 0,15 мм, что полезно при ручном изготовлении.

Перекрытие по маске припоя

Это поле активно только в случае передачи файлов масок. Выбор размеров перекрытия контактных площадок сквозного монтажа или контактных площадок SMD производится отдельно.

Фотошаблон маски по припою должен иметь некоторое перекрытие размеров контактных площадок для нормального покрытия поверхности площадок слоем припоя.

Маска SMD

В этом поле производится выбор перекрытия маской контактных площадок SMD. Этот выбор производится в случае, когда из обычных контактных площадок на плате присутствуют только переходные отверстия, которые, как правило, масок не имеют.

Директория сохранения

В этой строке отображается директория сохранения выходных файлов Gerber.

При необходимости произвести изменение пути, следует надать кнопку Изменить… .

Создать…

Все созданные файлы отобразятся в списке в нижней части диалогового окна.

Рекомендация: Перед созданием экспортного файла следует связаться с производителем для уточнения требований. Некоторые производители принимают к производству файлы формата Sprint-Layout (*.lay). В этом случае необходимость создания файловIn Gerber отпадает. Созданный файл может быть передан в исходном формате.

DipTrace 3.2.0.1

Редакторы компонентов и корпусов — позволяют создавать свои библиотеки.

Стандартные библиотеки — содержат более 100 000 компонентов.

3D предпросмотр — позволяет просматривать трехмерную модель платы. С программой поставляются более 2.5 тыс.3D-моделей корпусов.

Импорт/Экспорт — система может импортировать схемы, платы и библиотеки из P-CAD, PADS и других популярных программ. Экспорт в P-CAD, Gerber и другие форматы позволит подготовить платы для любого производства. Русский интерфейс, справка, учебник и форматки — позволят быстро изучить и эффективно пользоваться программой.

DipTrace содержит следующие функции:

Интуитивно-понятный пользовательский интерфейс. Многоуровневая иерархия и поддержка многолистовых схем позволяет быстро и эффективно разрабатывать сложные принципиальные схемы. Преобразование схемы в плату, обновление проекта из измененной схемы и обратная аннотация производятся одним кликом. Все объекты подсвечиваются при работе. Учебник содержит пошаговые рекомендации и проведет Вас через все этапы создания платы. Удобное ручное и автоматическое позиционирование Функции «Упорядочивание», «Позиционирование по списку» и «Автоматическая расстановка компонентов» помогут Вам легко и быстро оптимизировать расположение компонентов и размеры платы.

Эффективные возможности трассировки Современный бессеточный автотрассировщик способен качественно и быстро разводить как сложные многослойные платы с разными типами компонентов, так и простые двухслойные проекты. Сеточный трассировщик может использоваться на простых однослойных платах c перемычками. Поддержка Specctra DSN/SES позволяет использовать внешние трассировщики. Развитые средства ручной трассировки дают возможность быстро и эффективно проектировать нестандартные платы. Размеры плат неограничены.

Всесторонняя проверка проекта Широкие возможности проверки проекта на различных этапах создания позволяют выявить ошибки до отправки файлов производителю. Проверка включает следующие этапы: автоматизированная проверка новых компонентов в библиотеках, выявляющая возможные признаки ошибок и минимизирующая «человеческий фактор»; проверка допустимости соединений в схеме (ERC); проверка зазоров, размерностей и различных признаков ошибок на плате (DRC); проверка целостности соединений на плате; сравнение со схемой. Ошибки выводятся в виде списка и отображаются в проекте, возможно их исправление «на лету» с перезапуском проверки.

3D предпросмотр платы Функция трехмерного предпросмотра моделирует внешний вид конечного изделия, дает возможность выявить недостатки компоновки до передачи в производство. Благодаря аппаратному ускорению графики возможно поворачивать и масштабировать модель устройства в реальном времени. С программой поставляются более 2.5 тыс 3D-моделей корпусов.

Моделирование схемы Экспорт принципиальной схемы в формате Spice-нетлист (.cir) даст возможность промоделировать Ваше устройство в программе LT Spice или любом другом внешнем симуляторе.

Импорт / Экспорт Функции импорта и экспорта позволяют Вам работать с принципиальными схемами, платами и библиотеками в форматах других EDA и CAD-приложений: DXF, P-CAD, PADS, OrCAD и Eagle, а также работать с нетлистами: Accel, Allegro, Mentor, PADS, P-CAD, OrCAD, Protel 2.0 и Tango. Создание файлов для производства В DipTrace Вы можете получить все необходимые для производства файлы (Gerber RS-274X, Excellon N/C Drill, DXF). Векторизация позволяет экспортировать в Gerber-формат TrueType шрифты и растровые изображения.

Создание собственных библиотек Удобные средства разработки компонентов и корпусов с автоматическим расположением и нумерацией выводов по заданным правилам позволяют за считанные минуты создавать компоненты любых размеров и сложности.

Особенности RePack’a:

Тип: установка. Языки: русский | английский. Вырезано: ничего. Лечение: проведено. Ключи командной строки: • Тихая установка версии с русским интерфейсом: /S /R • Тихая установка версии с английским интерфейсом: /S /E

Размер: 105 мб

Компоненты с оф. сайта

Скачать DipTrace 3.2.0.1

~ Turb.to ~ Turbobit.net ~ Katfile.com ~ Uploaded.net DipTrace 3.2.0.1
