Музыкальный звонок с тайной кнопкой

Электромеханический дверной звонок своими руками

В качестве исходного подручного материала для изготовления такого устройства подойдет старинный телефон с номеронабирателем. Найти его можно в кладовке среди ненужных вещей.

Главный интерес представляет электромагнитный звонок этого телефона. После его изъятия следует собрать схему подключения с понижающим трансформатором. Лучшим вариантом для работы электромагнитного звонка будут его обмотки с передаточным соотношением напряжений 220 В/30 В. На замыкание первичной обмотки 220 В ставится нажимной выключатель, а не фиксирующий для обеспечения прерывной работы устройства. Визуально схема электромеханического звонка на базе частей старого телефона выглядит так:

Схемы беспроводного звонка

Радиозвонки отличаются друг от друга набором функций, радиусом действия или источником питания. Схожи они в одном – есть приемник и передатчик сигнала. В качестве источника выступает кнопка, а в качестве приемника устройство с музыкальным чипом, антенной и динамиком. Рассмотрим подробнее, в чем принципиально выражается схема беспроводного дверного звонка.

Примерный вид микросхем передатчика

Как видно на схеме передатчик состоит из генератора высокой частоты, усилителя-преобразователя, трех транзисторов и источника питания. В качестве источника питания используется батарейка на 12 вольт.Частота передачи сигнала на приемник составляет 433 МГц. Антенны как таковой здесь нет. В качестве нее выступают два контура, которые подключены параллельно. Таким образом, нехитрая микросхема позволяет передавать сигнал на 50 метров и более.

Общий вид микросхем приемника

Устройство приемника довольно простое. В его основе – один транзистор. От передатчика сигнал поступает на детектор. Он его принимает и направляет на усилитель. Затем сигнал поступает на звуковой чип. На этом чипе и формируется будущий сигнал, который услышит человек. Также благодаря ему меняют мелодии, выбирают громкость звука и так далее. После того как сигнал попал на чип, он поступает на усилитель звука и далее на динамик.

По такому принципу устроены большинство микросхем передатчика и приемника звонков китайского производства.

Для сравнения рассмотрим схемы китайских проводных дверных звонков. Основное отличие – это наличие антенн и способ передачи сигнала от передатчика к приемнику.

Схема проводного китайского звонка

Схема устройства

Логические элементы D1.1—D1.3, резистор R1 и конденсатор С1 образуют переключающий генератор. При включении питания конденсатор С1 начинает заряжаться через резистор R1.

По мере заряда конденсатора повышается напряжение на его обкладке, соединенной с выводами 1, 2 логического элемента DL2. Когда оно достигнет 1,2… 1,5 В, на выходе 6 элемента D1.3 появится сигнал логической «1» (« 4 В), а на выходе 11 элемента D1.1 — сигнал логического «0» (« 0,4 В).

После этого конденсатор С1 начинает разряжаться через резистор R1 и элемент DLL . В итоге на выходе 6 элемента D1.3 будут формироваться прямоугольные импульсы напряжения. Такие же импульсы, но сдвинутые по фазе на 180°, будут на выводе 11 элемента D1.1, выполняющего роль инвертора.

Продолжительность заряда и разряда конденсатора С1, а значит, частота переключающего генератора, зависит от емкости конденсатора С1 и сопротивления резистора R1. При указанных на схеме номиналах этих элементов частота переключающего генератора составляет 0,7…0,8 Гц.

Рис. 1. Принципиальная схема двухтонального звонка на двух микросхемах К155ЛА3.

Импульсы переключающего генератора подаются на генераторы тона. Один из них выполнен на элементах D1.4, D2.2, D2.3, другой — на элементах D2.4, D2.3. Частота первого генератора — 600 Гц (ее можно изменять подбором элементов С2, R2), частота второго — 1000 Гц (эту частоту можно изменять подбором элементов СЗ, R3).

При работающем переключающем генераторе на выходе генераторов тона (вывод 6 элемента D2.3) будет периодически появляться то сигнал одного генератора, то сигнал другого. Затем эти сигналы поступают на усилитель мощности (транзистор VI) и преобразуются головкой В1 в звук. Резистор R4 необходим для ограничения тока базы транзистора.

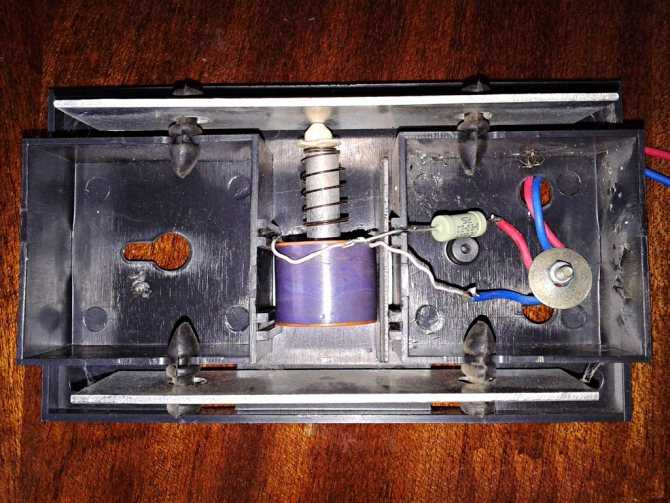

Классический звонок для двери из старого телефона своими руками, как сделать.

Тема: как сделать простой дверной звонок из старого домашнего телефона.

Валялся у меня старый домашний стационарный телефон, у которого набор номера производился путём вращения колеса (раритет). Кто его разбирал тот знает, что у него внутри. Для нас важна одна основная его часть, а именно сам электромагнитный звонок. Именно из него можно сделать неплохой звонок для двери, который издаёт классический звук бубенцов при своей работе. Итак, находим у себя такой старый телефон (приобретаем на барахолке), разбираем его и достаем оттуда звонок.

Что касается электрического подключения электромагнитного звонка — для его нормальной работы нужны около 30 вольт переменного тока (сети 50 Гц). Значит нам ещё нужен понижающий трансформатор, у которого первичная обмотка рассчитана на сетевое напряжение 220 вольт, а вторичная (что будет питать наш звонок) на 30 вольт (если будет чуть больше, то пойдёт). Если просто подключить электромагнитный звонок с телефона к трансформатору, а его к сети, то получим непрерывный звон. Следовательно для звонка на дверь нужен нажимной, не фиксирующийся включатель. Его лучше поставить на замыкание первичной обмотки трансформатора с питанием 220 вольт, чтобы не было постоянной работы устройства.

Итак, классический звонок для двери и питающий трансформатор мы крепим на основание (делаем для звонка корпус), от которого будет выходить два двухжильный провода. Один будет подключаться к самой сети 220 вольт, а второй будет идти на нажимную кнопку, которая установлена в том месте, где ее должны нажимать при вызове хозяев. Да, пожалуй не лишним будет ещё в этот дверной звонок добавить предохранитель, задача которого будет обеспечение электробезопасности на случай короткого замыкания в схеме дверного звонка.

Стоит ещё добавить про то, что имеющиеся на телефонном электромагнитном звонке два латунных колокольчика (по которым и ударяет молоточек при работе) могут подстраиваться. То есть, ход молоточка имеет определённое расстояние. Если колокольчики будут сильно удалены от крайней границы хода молоточка, то он просто не будет доставать и ударять по чашкам. Если колокольчики будут располагаться слишком близко к молотку, то удар молотка будет глушится. Следовательно когда вы собрали схему классического звонка для двери, то проверьте местоположение бубенчиков. Покрутите их вокруг своей оси. Настройте максимальный звон звонка.

Сопротивление обмотки электромагнитного звонка со старого стационарного домашнего телефона около 1600 Ом. Это значит, что при подачи на него переменного напряжения в 30 вольт ток потребления будет около 20 мА. Ток маленький, следовательно для этого звонка вполне подойдет любой маломощный трансформатор. Кнопку включения звонка также можно взять маленькую (если есть в такой необходимость). Думаю понятно, что при помещении этого самодельного звонка для двери с классическим звуком в корпус нужно подумать о неполной его герметичности (чтобы звук не заглушался в нём). Либо делайте дверной звонок открытого типа, или в корпусе проделывайте множество прорезей или отверстий.

https://youtube.com/watch?v=EsXTKCKTVwM

P.S. В этих звонках (с классическим звоном колокольчиков) есть своя неповторимая нотка. Не знаю как кому, но мне приятно слышать этот звон. На телефоне стоит именно он. Да и на двери его поставил, так что кому он нравиться, делайте и ставьте.

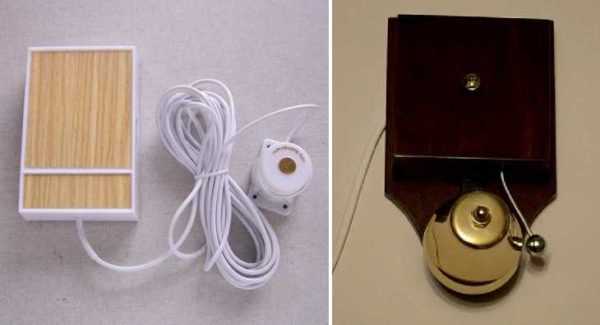

Типы квартирных звонков

Электрические квартирные звонки по способу подключения бывают двух типов — проводные и беспроводные. Проводные подключаются к сети 220 В, есть модели, работающие от пониженного напряжения 12 В. Названы проводными потому, что кнопка звонка и внутренний блок должны соединяться проводами.

Проводные звонки — кнопка и внутренний блок должны соединяться проводами

В беспроводных электрозвонках кнопка и внутренний блок физически не связаны. В них установлены миниатюрный передатчик (в кнопке) и приемник (во внутреннем блоке). Связываются они между собой на какой-то частоте. Есть два типа питания беспроводных звонков:

• Внутренний блок и кнопка работают от батареек.
• Кнопка питается от батареек, внутренний блок — от сети 220 В. Причем есть два способа реализации внутренних блоков: со стандартным подключением к выводам проводами и с установкой в розетку. В последнем варианте на корпусе имеется обычная электрическая вилка. В этом случае подключить звонок в квартире и доме очень просто: надо внутренний блок установить в розетку, кнопку прикрутить на входе/калитке и вставить батарейку.

Беспроводные звонки с подключением внутреннего блока через розетку

Как уже говорили, в беспроводном варианте кнопка и электрозвонок «общаются» между собой посредством сигналов. Сигналы могут передаваться в аналоговом виде или в цифровом. Более надежная передача сигнала в цифровом формате — меньше подвержено искажениям. К тому же такие модели имеют возможность менять канал, по которому происходит прием/передача. При передаче аналогового сигнала такой возможности нет. Чем это плохо? Радиус действия звонков — 100 м и больше. И если в этой зоне есть какое-то устройство, которое работает на той же частоте (звонок или другое), ваш приемник может ловить его сигналы. В этом случае бывают ложные срабатывания.

Еще дверные звонки разделяют не квартирные и уличные. Отличаются они тем, что для тех, которые устанавливаются на улицу, кнопки делают герметичными и пылезащищенными. Кроме того их рекомендуется устанавливать под небольшой козырек — меньше будет проблем.

Сенсорный квартирный звонок

Схема сенсорного квартирного звонка приведена на рис. 1.

Звонок В1 будет включаться при прикосновении к сенсорному контакту Е1, которым может служить любой токопроводящий предмет, электрически изолированный от «земли».

При прикосновении к сенсорному контакту Е1, наведенное на базе транзистора VТ1 напряжение открывает его, вызывая открывание и транзисторов VT2 и VT3. При этом звонок В1 подает звуковой сигнал.

В схеме сенсорного квартирного звонка применены высоковольтные транзисторы, а резистор R1 должен иметь мощность не менее 1 Вт.

Внимание! При налаживании устройства необходимо помнить, что его элементы находятся под опасным сетевым напряжением!

Демонтаж старого дверного звонка

Перед отключением старого прибора необходимо выключить электропитание. Это обязательное правило любого демонтажа электрики. Во время выполнения нужно руководствоваться следующими шагами:

1. Отключите напряжение. Проверьте его отсутствие мультиметром.
2. Снимите декоративную крышку старого звонка. Если он пойдет на выброс, то осторожничать необязательно.
3. Отсоедините входящие в звуковой блок провода. Здесь 2 варианта — либо откусить кусачками, либо аккуратно открутить провода от клемм прибора.
4. Снимите звуковой блок с саморезов. Если на это место планируется поставить новый звонок, то старайтесь не повредить торчащие из стены провода и оставить их максимально длинными.

Музыкальный звонок

Это устройство является самым простым и экономичным из всех, что опубликованы в литературе. В основном такой звонок предназначен для использования в качестве квартирного, хотя может найти и другие применения, например в игрушках или как звонок будильника.

Схема выполнена на основе микросхемы музыкального синтезатора BT66T-2L (рис.1). Внутри у нее есть RC-генератор и формирователь мелодии, которая состоит из 127 нот и периодически повторяется. Элементы С1, R2, VT1, VT2 задают время работы звука, a VT3 — усилитель мощности. Последний транзистор устанавливается, только если надо увеличить громкость работы звукового излучателя (ВА1 можно подключать непосредственно к выходу синтезатора, как это показано пунктиром).

Рис. 1. Электрическая схема музыкального звонка

После нажатия на кнопку SB1 время звучания сигнала зависит от емкости С1 и сопротивления R2 (с указанными на схеме номиналами составляет примерно 2. 3 с). При желании можно увеличить время звучания, увеличив С1.

Питание осуществляется от двух гальванических элементов по 1,5 В. В режиме ожидания энергопотребление практически равно нулю, так как все транзисторы находятся в закрытом состоянии (будет равняться току утечки конденсатора С2), поэтому включатель не требуется.

Рис. 2. Топология печатной платы и расположение элементов

Для монтажа элементов можно воспользоваться печатной платой, показанной на рис.2. Детали подойдут любые.

Малышев С.Ю. г. Мариуполь

Принцип функционирования

Разобравшись в этом, несложно понять, как подключить звонок. Он состоит из магнитной системы с контактной группой. При подаче напряжения нажатием кнопки (цепь замыкается) якорь притягивается к сердечнику. Находящийся на конце подвижного контакта молоточек, периодически ударяя по металлической чашечке, инициирует появление звуковых волн.

Следовательно, подключение звонка всегда производится так, чтобы по обмотке его магнитной системы при замкнутых контактах кнопки протекал ток.

Примечание

Существует правило, которое касается присоединению к эл/цепям любых технических устройств. Элемент управления схемы (в данном случае, кнопка дверного или иного звонка) всегда включается только в фазу или плюсовой провод источника питания. Это необходимо для того, чтобы в исходном положении (по умолчанию) «изделие» было обесточено. Это один из пунктов эл/безопасности.

Получается, ничего особенного. Любая схема подключения дверного звонка (а разработать ее несложно и самостоятельно) основана на этом принципе. И независимо от того, какое приобретено сигнальное устройство, как проложены провода, ничего не меняется. Если же речь идет о беспроводной модификации, и того проще. Здесь не придется думать, как произвести подключение. Главное – при установке элементов питания не перепутать их полюса («+» и «–»).

Простой дверной звонок

Встречаются ситуации, когда возникает необходимость в простейшем звонке в дверях, обладающем достаточной громкостью и содержащем минимум деталей. Схема дверного звонка, приведенная на рисунке, состоит из бестрансформаторного источника питания с гасящим конденсатором С1 и простого генератора звуковых частот, собранного на транзисторах VT1 и VT2.

Резистор R2 служит для ограничения пикового тока через диоды моста VD1. VD4. Для запуска звонка нажать кнопку SB1. Правильно собранное из исправных деталей устройство в наладке не нуждается. Конденсатор С1 используется типа МБГЧ, К42-19, К73-17, К78-4. Вместо указанных на схеме транзисторов VT1 и VT2 можно применить транзисторы типа МП40, МП41, МП42 и МП36, МП38 соответственно. Динамическая головка ВА1 должна быть мощностью 1-3 Вт, типа 1ГД36, 1ГД40, 2ГДШ9, ЗГДШ1.

Самодельный звонок на базе абонентского громкоговорителя

Предлагаемое устройство выполнено на базе обычного трансляционного громкоговорителя, содержит минимум деталей и способно подать достаточно сильный звуковой сигнал, ведь излучатель — динамик. Питание такого звонка осуществляется от автономного низковольтного источника (батарейки). Устройство не потребляет энергии в режиме ожидания и абсолютно безопасно.

Рис.1. Принципиальная электрическая схема самодельного звонка на базе абонентского громкоговорителя.

Ввиду малого количества деталей нет смысла изготавливать печатную плату. Монтаж выполняется навесным способом. В качестве опор при пайке используются выводы динамика, трансформатора, 68-килоомного потенциометра.

Регулятор громкости базового громкоговорителя — R1 на принципиальной электрической схеме выполняет функцию регулятора высоты тона генерируемого сигнала, которая устанавливается по желанию. Выключатель (тумблер, кнопка или иной контактный соединитель) размещается в удобном месте у входа в подъезд, секции на этаже или входной двери квартиры.

В качестве транзистора VT1 подойдёт любой из числа маломощных германиевых МП39 — МП42. Столь же некритичен выбор резистора R2, подойдут самые что ни на есть распространенные ВС, МЛТ, УЛМ с номинальной мощностью 0,125 Вт и более. Конденсатор — любого типа. Элементы R1, Т1 и ВА1 — от трансляционного громкоговорителя.

Случается, что правильно собранный звонок при подключении питания не работает. Тогда следует поменять местами концы одной из обмоток трансформатора Т1. Однако отсутствие генерации на звуковой частоте может быть и следствием некондиционности транзистора VT1. В таком случае придется заменить его другим, имеющим больший коэффициент усиления.

Если диапазон перестройки высоты тона потенциометром R1 не устраивает, то его легко изменить подбором емкости конденсатора С1. Но звучание данного звонка зависит и от напряжения питания. По изменению высоты тона звонка можно также судить и о степени разряженности источника питания и своевременно менять подсевший гальванический элемент или батарею. Только не следует забывать при этом о соблюдении полярности, ведь транзистор не терпит переполюсовок.

Самодельный звонок на базе абонентского громкоговорителя

Предлагаемое устройство выполнено на базе обычного трансляционного громкоговорителя, содержит минимум деталей и способно подать достаточно сильный звуковой сигнал, ведь излучатель — динамик. Питание такого звонка осуществляется от автономного низковольтного источника (батарейки). Устройство не потребляет энергии в режиме ожидания и абсолютно безопасно.

Рис.1. Принципиальная электрическая схема самодельного звонка на базе абонентского громкоговорителя.

Ввиду малого количества деталей нет смысла изготавливать печатную плату. Монтаж выполняется навесным способом. В качестве опор при пайке используются выводы динамика, трансформатора, 68-килоомного потенциометра.

Регулятор громкости базового громкоговорителя — R1 на принципиальной электрической схеме выполняет функцию регулятора высоты тона генерируемого сигнала, которая устанавливается по желанию. Выключатель (тумблер, кнопка или иной контактный соединитель) размещается в удобном месте у входа в подъезд, секции на этаже или входной двери квартиры.

В качестве транзистора VT1 подойдёт любой из числа маломощных германиевых МП39 — МП42. Столь же некритичен выбор резистора R2, подойдут самые что ни на есть распространенные ВС, МЛТ, УЛМ с номинальной мощностью 0,125 Вт и более. Конденсатор — любого типа. Элементы R1, Т1 и ВА1 — от трансляционного громкоговорителя.

Случается, что правильно собранный звонок при подключении питания не работает. Тогда следует поменять местами концы одной из обмоток трансформатора Т1. Однако отсутствие генерации на звуковой частоте может быть и следствием некондиционности транзистора VT1. В таком случае придется заменить его другим, имеющим больший коэффициент усиления.

Если диапазон перестройки высоты тона потенциометром R1 не устраивает, то его легко изменить подбором емкости конденсатора С1. Но звучание данного звонка зависит и от напряжения питания. По изменению высоты тона звонка можно также судить и о степени разряженности источника питания и своевременно менять подсевший гальванический элемент или батарею. Только не следует забывать при этом о соблюдении полярности, ведь транзистор не терпит переполюсовок.

В.Беседин, г.Тюмень

Параметры выбора

• Стоимость звонка меняется с добавлением опций, раскрученности бренда производителя и зависит от внешнего вида.
• Владельцам больших домов стоит дополнительно уточнить какой уровень громкости у передатчика, сколько звуковых модулей входит в комплектацию.
• Тип батареи для звонка важен. Не стоит делать выбор в пользу моделей с нестандартным размером батарей. Их проблемно найти в продаже, что приведет к трудностям в использовании. Лучше остановить выбор на аккумуляторных моделях.
• Сложные в плане монтажа звонки лучше не выбирать людям, которые слабо разбираются в электротехнике. Выбирайте простые варианты. Если вообще не желаете работать с проводами, в магазинах есть модели, которые крепятся на двустороннюю липкую ленту.
• Перед покупкой прослушаете мелодию, оцените насколько она вам понравится. Если есть возможность выбирайте модели с несколькими мелодиями. Приятной для слуха считается низкая частота звучания. Существуют модели, в которых предусмотрена запись мелодии по своему выбору.
• Для дизайнерских интерьеров немаловажным будет цвет и форма дверного звонка. В магазинах большой выбор под различные потребности.
• Кнопка звонка с подсветкой подойдет для темных подъездов или неосвещенных улиц.
• Проверенные магазины предлагают товар с гарантией. Не стоит недооценивать возможность звонков к поломкам, они являются сложным электротехническим товаром.

Популярность моделей, которые попали в наш список лучших, объясняется их высокой эффективностью и качеством. При составлении рейтинга мы учитывали отзывы покупателей. Описание каждой позиции содержит её характеристики. Ко всем элементам в топе для большей наглядности прилагается фото.

Беспроводной дверной звонок

Корпус передатчика также изготовлен из пластика. Никакой защиты от влаги не предусмотрено. Нажимается кнопка легко с щелчком. Комплектуется батарейкой 12В 23А.

Размеры.

При включении звонка оказалось, что частота передачи в старом и новом девайсе одинаковая. При нажатии на кнопку срабатывают 2 звонка одновременно. Но это не проблема, теперь будет три кнопки. Звонок годный, главное чтобы отработал не меньше предыдущего. Всем спасибо.

Может кому пригодятся купоны

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Ремонт

Если после установки или во время эксплуатации возникли определенные неполадки, необходимо знать, как самостоятельно починить дверной звонок. Чаще всего причиной сбоев является отхождение контактов. Для устранения проблемы нужно просмотреть места ключевых подключений. Это может быть кнопка или же динамик внутри дома. Иногда достаточно подергать проводки и звонок снова работает нормально. Гораздо хуже, если ведущий кабель окажется перебитым. Тогда требуется его замена или спайка.

При длительной эксплуатации дверного звонка могут возникнуть проблемы с контактами

Возможны также проблемы с питанием. Тогда нужно проверить и починить своими руками блок питания и входные штекеры. В беспроводных моделях не забывайте вовремя менять батарейки и следить за состоянием аккумулятора.

Если понимать устройство звонка, проблем с его установкой своими руками не возникнет. К тому же при возникновении неполадок вы сможете без труда починить его без привлечения посторонней помощи.

Схема принципиальная электрическая

Собранное без ошибок, начинает работать сразу. Питание возможно от источника постоянного тока 12 вольт (тогда диоды Д1-Д4 и конденсатор С4 исключают). Звонковыми импульсами АТС переменного тока 110 вольт 25 герц – в этом случае, ёмкость конденсатора С4, должна быть 1 микрофарад на 400 вольт.

Напряжением переменного тока 220 вольт 50 герц, при использовании в качестве квартирного звонка (в этом случае, ёмкость конденсатора С4, должна быть 0,5 микрофарада на 400 вольт). Собиралось устройство, на кусках фольгированного гетинакса, которые нарезал на станочке (Умелые руки) маленькой циркулярной фрезой. Одну плату, использовал в качестве кондуктора, для сверления отверстий, но можно собирать и навесным монтажом.

Схема принципиальная электрическая

Собранное без ошибок, начинает работать сразу. Питание возможно от источника постоянного тока 12 вольт (тогда диоды Д1-Д4 и конденсатор С4 исключают). Звонковыми импульсами АТС переменного тока 110 вольт 25 герц — в этом случае, ёмкость конденсатора С4, должна быть 1 микрофарад на 400 вольт.

Напряжением переменного тока 220 вольт 50 герц, при использовании в качестве квартирного звонка (в этом случае, ёмкость конденсатора С4, должна быть 0,5 микрофарада на 400 вольт). Собиралось устройство, на кусках фольгированного гетинакса, которые нарезал на станочке (Умелые руки) маленькой циркулярной фрезой. Одну плату, использовал в качестве кондуктора, для сверления отверстий, но можно собирать и навесным монтажом.

Related Posts

Этот простой и недорогой аналого-цифровой преобразователь с управлением от компьютера включается в параллельный порт ПК. Для сборки 8-разрядного периферийного устройства требуется всего 7 дискретных элементов. Устройство управляется короткой программой…….

Для регулировки, настройки и градуировки шкал радиоприемных устройств и радиолюбительских измерительных генераторов и их поверки при длительной эксплуатации нужен источник сигналов более высокого класса точности и стабильности. Предлагаемый вариант кварцевого…….

С приходом лета приятно наслаждаться прекрасной погодой, находясь во дворе загородного дома, на даче или в саду. И даже если ваш участок не окружен болотами, озерами или водными каналами, вероятнее…….

Публикации по теме

• Kaspersky Virus Removal Tool — бесплатная утилита Касперского для удаления вирусов

  Обзор программы Kaspersky

  Компьютерная версия Kaspersky Free
  — это бесплатный антивирус для эффективную защиты компьютера от вирусов,…

• Почему не стоит устанавливать несколько антивирусов на один компьютер

  Некоторые пользователи, заботясь о своих компьютеров и личных данных, приходят к решению, что следует установить два антивируса на одном…

Пошаговая инструкция по монтажу звонка

Сейчас читают ПЭМТЭ — полимерные электролитические мембранные топливные…

Принтеры «всё в одном»: печатная техника списком ТОП-7 для…

Монтаж кнопки и внутреннего блока производят согласно инструкции, которая обязательно есть в комплекте у новых изделий. Мы предлагаем общую инструкцию, подходящую для стандартной проводной модели, состоящей из 2-х основных рабочих блоков – кнопки и самого звонка.

Шаг 1 – материалы и инструменты

Инструменты лучше приготовить сразу, чтобы не отвлекаться лишний раз во время работы. Если планируется штробить стены, пригодятся штроборез, перфоратор или дрель. При необходимости их можно позаимствовать у друзей или взять в аренду. Остальные устройства и принадлежности не такие громоздкие.

«Грязные» работы лучше выполнять вместе с ремонтом коридора или прихожей, тогда провода будут надежно «зашиты» в штукатурку и внешний вид стен в результате не пострадает

Комплект инструментов и материалов для установки звонка:

строительный нож;
набор отверток;
отвертка-индикатор;
шурупы и шуруповерт;
изолента;
клеммы.

Соединение проводов можно выполнять не только клеммами – ими просто быстрее и удобнее. Некоторые до сих пор используют пайку, тогда потребуется и паяльник.

Не рекомендуем обходиться скрутками без применения пайки – это ненадежный и опасный способ соединения жил.

Для наружного монтажа кабелей, при котором не придется штробить стены, пригодятся защитные кабель-каналы. Это вариант для прихожих со свежим ремонтом

Если в комплекте вместе со звонком нет кабеля, его нужно докупить. Перед покупкой загляните в схему монтажа и уточните, какой кабель требуется: 2- или 3-жильный.

Шаг 2 – подготовительные работы

Если вы устанавливаете беспроводную модель, подготовка не нужна. Она требуется, когда необходимо проложить путь для проводов, соединяющих элементы контура.

Сложнее всего просверлить отверстие и продолбить канавки в бетонной стене. Для этого сделайте разметку, а затем воспользуйтесь специальным электроинструментом: штроборезом, перфоратором, ударной дрелью

Отверстие обычно просверливают около входной двери. Иногда его аккуратно маскируют наличниками. Провода для кнопки выводят наружу, примерно на высоте 150-160 см от пола, для корпуса звонка – к месту его установки. Обычно это зона под потолком над дверью или чуть сбоку от нее.

Если требуется подключение к электрощитку, продумайте путь и до шины заземления. При наличии у звонка адаптера с вилкой место монтажа корпуса выбирайте так, чтобы он органично смотрелся на стене.

Провода укладывают в проделанные штробы, сверху покрывают штукатуркой. Чтобы стены и корпус звонка выглядели аккуратно, финишную отделку стен рекомендуем выполнять только по окончании установки крепежных элементов.

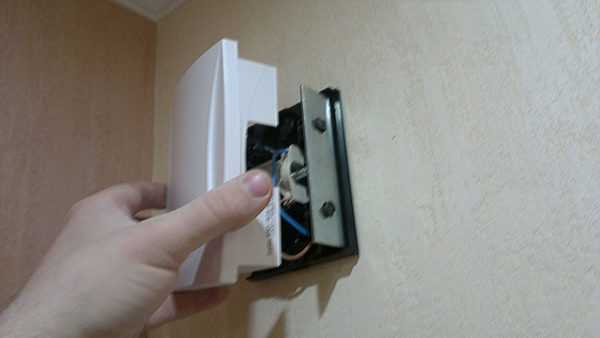

Шаг 3 – установка корпуса звонка
