Интегральная схема ne555

Описание

Созданию микросхемы NE555, реализованному в 1970 году специалистами компании Signetics (США), предшествовали теоретические разработки Ганса Камензинда, который сумел доказать важность, не имевшего на тот момент времени аналогов, изобретения. Таймер NE555 явился первой и единственной «таймерной» микросхемой, доступной рядовым потребителям, которая позволяла собирать миниатюрные и недорогие устройства за счет плотной компановки элементов в кристалле микросхемы

Основные параметры ИМС серии 555

Микросхема NE 555 состоит из пяти функциональных узлов:

• делителя напряжения;
• двух прецизионных компараторов;
• триггера;
• транзистора с открытым коллектором на выходе

РИСУНОК 1

Устройство микросхемы NE 555

Параметры работы микросхемы во многом определяются качеством сборки аналогов. Для таймера NE 555 диапазон рабочих температур составляет: 0° — 70° С, а для SE 555 он шире: от -55°С до +125°С.

Существенное влияние на точность работы схемы NE555оказывает вариант исполнения: гражданский или «военный». У последнего выше точность и продолжительнее ресурс работы. Корпус выполнен из керамики или металла.

Питание микросхем

Рекомендуемый интервал питания микросхем 555 и их аналогов лежит в интервале 4,5 V — 16V. Для микросхемы с индексом SE может достигать 18V.

Потребляемый ток в норме составляет 2-5 мА, при пиковых значениях: 10-15 мА.

Выходной ток у китайских аналогов и отечественной микросхемы КР1006ВИ1 составляет не более 100 мА. У оригинальных импортных микросхем NE/SE 555 он около 200 мА.

Преимущества и недостатки микросхемы

У микросхемы 555 «таймерного» типа существует множество преимуществ. Именно поэтому она популярна столь долгое время.

Внутренний делитель задает верхний и нижний порог срабатывания для двух встроенных компараторов. Это одновременно является достоинством, та как не требуется вводить дополнительные элементы, одновременно это и недостаток: пороговым напряжением микросхемы нельзя управлять.

Кроме этого в процессе эксплуатации выявился и еще один недостаток: при каждом переключении возникает паразитный сквозной ток, достигающий в пиковых значениях силы в 400 мА. За счет этого увеличиваются тепловые потери. Микросхема нагревается.

Как избавиться от недостатков

Решение проблемы давно найдено. Оно заключается в установке между проводом вывода управления и общим проводом полярного конденсатора небольшой емкости (до 0,1 мкФ). Этот конденсатор стабилизирует работу микросхемы при запуске.

Помехоустойчивость работы микросхемы достигается установкой в цепь питания неполярного конденсатора емкостью 1 мкФ. Вариации микросхемы NE 555, собранные на КМОП-транзисторах, не несут в себе указанных недостатков. Для их стабильной работы нет необходимости устанавливать внешние конденсаторы.

Производители

Рассмотренный универсальный таймер, созданный американской компанией Signeticsв далеком 1971 г., до сих пор продолжают выпускать почти все известными мировые брэнды полупроводниковой промышленности. При этом маркировка её полных аналогов у различных компании может отличатся от оригинала, несмотря на полную функциональную и физическую идентичность. Например судя по datasheet NE555 P (она же LM555P) и NE555N являются одним и тем же устройством двух конкурентов: Texas Instruments и STMicroelectronics соответственно. NE555L является продуктом китайской Unisonic Technologies Co (UTC). Японская Motorolа когда то делала CMOS-версии с обозначением MC1455. В настоящее время продолжается процесс её совершенствования и модернизации под современные требования.

Основные характеристики микросхемы NE555

Принцип работы электронного триггера.

Слово триггер(trigger), по английски означает — спусковой крючок. Функция триггера — мгновенное переключение из одного устойчивого состояние в другое, под действием внешнего, управляющего фактора. Существуют пневматические, механические и релейные схемы триггеров. Но электронные схемы, по надежности и самое главное — быстродействию, безусловно,вне конкуренции. Электронная схема триггера состоит из двух усилительных каскадов и по своей сути, является одной из разновидностий мультивибратора.

Выход каждого из каскадов подключен к входу другого, но не через конденсаторы, как в обычном симметричном мультивибраторе а через резисторы. Номиналы этих резисторов подобраны так, что каскад с полностью открытым транзистором, уверенно запирает транзистор другого каскада. Если подать на триггер питающее напряжение, то оба каскада начинают «бороться» между собой, пытаясь закрыть друг-друга.

Как бы не были транзисторы близки по характеристикам, один из них(присвоим ему номер1) обязательно окажется «сильнее» и закроет другой (для удобства обозначим его как номер 2) Все происходит очень быстро, выглядит так, что транзистор 1 мгновенно оказывается открытым, а другой (2) закрытым. В таком состоянии триггер может находиться очень долго. Можно назвать его — 1-м устойчивым состоянием.

Если подать на вход закрытого каскада(2) имульс напряжения, достаточный, что бы его открыть на короткое время, то открывшись он «запрет» каскад 1, пребывающий до этого момента в открытом состоянии. Закрывшись, каскад 1 перестает запирать каскад 2, и тот так и останется открытым. Таким образом, каскады поменяются местами, триггер окажется во 2-м устойчивом состоянии.

В таком состоянии он может находиться очень долго, если не подать открывающий импульс, на закрытый каскад 1. Каскад 1 открываясь, запрет каскад 2 и триггер вернется в первоначальное состояние(1). Получается, что наш триггер имеет два устойчивых состояния и два управляющих входа, подав на которые импульсы достаточной амплитуды, можно эти состояния менять.

Пример №2 — Модуль сигнализации.

Схема представляет один из модулей автосигнализации, который подает сигнал при изменении угла наклона автомобиля. В качестве датчика применен ртутный выключатель. В исходном состоянии датчик не замкнут и на выходе NE555 установлен низкий уровень. При изменении угла наклона автомобиля ртутная капля замыкает контакты, и низкий уровень на выводе №2 запускает таймер.

Держатель для платы

Материал: АБС + металл, размер зажима печатной платы (max): 20X14 см…

Подробнее

В результате чего на выходе появляется высокий уровень, который управляет каким-либо исполнительным устройством. Даже после размыкания контактов датчика таймер все равно останется в активном состоянии. Отключить его можно, если остановить работу таймера, подав на вывод №4 низкий уровень. C1 — керамический конденсатор емкостью 0.1мкФ (маркировка керамических конденсаторов).

Схема обычной мигалки на NE555

Режимы работы NE555

Прецизионный триггер Шмитта

Посмотрим на внутреннюю схему таймера расположенную чуть выше. Если соединить входы THRES и TRIG и использовать их для подачи входного сигнала, то NE555 будет работать в режиме инвертирующего прецизионного триггера Шмитта с RS-триггером на аппаратном уровне. Входное напряжение будет делиться двумя композиторами на три участка. И при переходе входного напряжения через эти участки. Будет происходить срабатывания RS триггера в одну или в другую сторону. Величина гистерезиса определяется встроенным делителем и равна трети напряжения питания.

Одновибратор

Схема работает следующим образом. На вход таймера (2) подают одиночный импульс низкого уровня. Который приводит к переключению микросхемы. И появлению на выходе (3) высокого уровня сигнала. Который длится заданный промежуток времени t=1,1*R*C

Затем таймер переключается обратно в стабильное состояние (низкий уровень на выходе OUTPUT).

Стоит отметить два факта:

1. Появление низкого уровня на входе RESET переключает таймер в стабильное состояние и переводит выход OUTPUT на низкий уровень.
2. Напряжение источника питания не влияет на длительность импульсов. Чем больше напряжение питания, тем выше скорость заряда времязадающего конденсатора и тем больше амплитуда выходного сигнала.
3. Дополнительный импульс, который можно подать на вход после основного, не повлияет на работу таймера, пока не истечет время t.

Также такую схему можно использовать для формирования прямоугольных импульсов правильной формы. А так же для устранения дребезга контакта при переключении. Нужно только подобрать правильно время задающий конденсатор.

Классификация

Краткая история таймера

Таймер – это специальное устройство, назначением которого является обратный отсчет времени. Механизм действия основан на секундном шаге и шкале времени. Пользуясь интуитивно понятной шкалой, можно выставить необходимые показатели время, по прошествии которого обычно подается сигнал и прибор останавливается.

Изобретение таймера связано с историей первого секундомера. Английский часовщик Клемент в 1676 году открыл систему якорно-анкерного спуска в часах. На оси этого маятника были приспособлены зубцы, которые, попадая в ходовое колесо, запускали механизм. Создание маятникового регулятора Гюйгенса привнесло в работу над секундомерами и таймерами некоторое усовершенствование. Затем на основе механических часов французский мастер Луи Муане в 1815 году занялся исследованиями хронометража времени и возможности запускать отсчет. Результатом его трудов стал первый механический аналог современного таймера. Усовершенствовал таймер английский часовщик Роберт Гук, введя в конструкцию балансирный механизм.

• Таймеры используют для контроля за системами освещения объектов, витрин, рекламных вывесок, программируют таймер и для дозированной подачи корма и воды в аквариумах и террариумах.
• Также применяют таймер для правильного и регулярного полива растений, включения и отключения обогревательных систем.
• На таймер выставлены заводские сигналы и школьные звонки.
• Используется это устройство для имитации эффекта присутствия. Случается, для защиты дома владельцы оставляют таймеры, включающие свет или радио для предотвращения краж и отпугивания злоумышленников от дома или квартиры.
• Также таймер управляет различными электроустройствами, системами питания электроприборов.

Принцип работы

Устаревшие элементы учёта затраченной электроэнергии

Во всех схемах имеет значение длительность рабочих реакций, которая определяет время записи (стирания). Определенное значение имеет помехоустойчивость. В следующих разделах рабочие процессы рассмотрены подробно.

Элементы с управлением по уровню

В этом варианте изменение состояния происходит только при высоком уровне синхронизирующего сигнала. При соответствующем положении устройство копирует изменения на входе с небольшой технологической задержкой. Если на С – ноль, реакция на выходе отсутствует.

Временная диаграмма для управления триггером по уровню

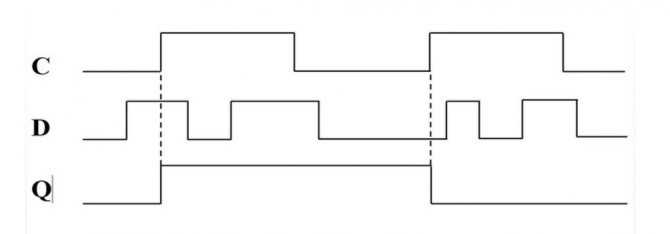

Элементы с управлением по фронту

В соответствии с названием, здесь реализована схема управления по фронту (переднему и заднему). С помощью временной диаграммы можно рассмотреть рабочие циклы внимательно.

Изменение состояния при разных информационных (управляющих) сигналах

Допустим, что для управления выбран передний фронт. При С=0 состояние триггера не изменяется, вне зависимости от информационных сигналов, – одновременно с прохождением переднего фронта записывается аналогичное уровню D. В данном примере – единица. Следующие изменения происходят по такому же алгоритму.

Чтобы расширить базовую функциональность, устройство дополняют представленными выше сервисными входами (R и S). С их помощью состояние устанавливают произвольным образом (1 или 0) в любой нужный момент. Разумеется, для выполнения таких действий понадобятся дополнительные элементы управления.

К сведению. В этом варианте не имеет значения длительность управляющего сигнала. Для функционирования схемы его можно подать с применением инвертора в противофазе на два триггера Д типа, соединенные последовательно. Такое решение будет сопровождаться изменением состояния по заднему фронту (спаду).

Режимы работы NE555

Таймер 555 серии работает в одном из трёх режимов, рассмотрим их более детально на примере микросхемы NE555.

Одновибратор

Принципиальная электрическая схема одновибратора приведена на рисунке. Для формирования одиночных импульсов, кроме микросхемы NE555, понадобится сопротивление и полярный конденсатор. Схема работает следующим образом. На вход таймера (2) подают одиночный импульс низкого уровня, который приводит к переключению микросхемы и появлению на выходе (3) высокого уровня сигнала. Продолжительность сигнала рассчитывается в секундах по формуле: t=1,1*R*C.

По истечении заданного времени (t) на выходе формируется сигнал низкого уровня (исходное состояние). По умолчанию вывод 4 объединен с выводом 8, то есть имеет высокий потенциал.

Во время разработки схем нужно учесть 2 нюанса:

1. Напряжение источника питания не влияет на длительность импульсов. Чем больше напряжение питания, тем выше скорость заряда времязадающего конденсатора и тем больше амплитуда выходного сигнала.
2. Дополнительный импульс, который можно подать на вход после основного, не повлияет на работу таймера, пока не истечет время t.

На работу генератора одиночных импульсов можно влиять извне двумя способами:

• подать на Reset сигнал низкого уровня, который переведёт таймер в исходное состояние;
• пока на вход 2 поступает сигнал низкого уровня, на выходе будет оставаться высокий потенциал.

Таким образом, с помощью одиночных сигналов на входе и параметров времязадающей цепочки можно получать на выходе импульсы прямоугольной формы с чётко заданной длительностью.

Мультивибратор

Мультивибратор представляет собой генератор периодических импульсов прямоугольной формы с заданной амплитудой, длительностью или частотой, в зависимости от поставленной задачи. Его отличие от одновибратора состоит в отсутствии внешнего возмущающего воздействия для нормального функционирования устройства. Принципиальная схема мультивибратора на базе NE555 показана на рисунке. В формировании повторяющихся импульсов участвуют резисторы R1, R2 и конденсатор С1. Время импульса (t1), время паузы(t2), период (T) и частоту (f) рассчитывают по нижеприведенным формулам:

Из данных формул несложно заметить, что время паузы не сможет превысить время импульса, то есть достичь скважности (S=T/t1) более 2 единиц не удастся. Для решения проблемы в схему добавляют диод, катод которого соединяют с выводом 6, а анод с выводом 7. Схема работает следующим образом

В момент подачи питания конденсатор С1 разряжен, что переводит выход таймера в состояние высокого уровня. Затем С1 начинает заряжаться, набирая ёмкость до верхнего порогового значения 2/3 UПИТ. Достигнув порога ИМС переключается, и на выходе появляется низкий уровень сигнала. Начинается процесс разряда конденсатора (t1), который продолжается до нижнего порогового значения 1/3 UПИТ. По его достижении происходит обратное переключение, и на выходе таймера устанавливается высокий уровень сигнала. В результате схема переходит в автоколебательный режим

Схема работает следующим образом. В момент подачи питания конденсатор С1 разряжен, что переводит выход таймера в состояние высокого уровня. Затем С1 начинает заряжаться, набирая ёмкость до верхнего порогового значения 2/3 UПИТ. Достигнув порога ИМС переключается, и на выходе появляется низкий уровень сигнала. Начинается процесс разряда конденсатора (t1), который продолжается до нижнего порогового значения 1/3 UПИТ. По его достижении происходит обратное переключение, и на выходе таймера устанавливается высокий уровень сигнала. В результате схема переходит в автоколебательный режим.

Прецизионный триггер Шмитта с RS-триггером

Внутри таймера NE555 встроен двухпопроговый компаратор и RS-триггер, что позволяет реализовывать прецизионный триггер Шмитта с RS-триггером на аппаратном уровне. Входное напряжение делится компаратором на три части, при достижении каждой из которых происходит очередное переключение. При этом величина гистерезиса (обратного переключения) равна 1/3 UПИТ. Возможность применения NE555 в качестве прецизионного триггера востребована в построении систем автоматического регулирования.

D-триггер

Подмотка спидометра на 555 микросхеме

В последнее время среди владельцев автомобилей стало модным сматывать на спидометре пройденный машиной километраж.

Многие интересуются, подмотка спидометра на 555 микросхеме выполнима ли самостоятельно?

Эта процедура не представляет особой трудности. Для его изготовления используется микросхема 555, которая может функционировать в качестве счетчика импульсов. Отдельные составляющие схемы можно брать с показателями, отклоняющимися на 10-15 % от расчетных значений.

Микросхема таймер NE555 включает около 20 транзисторов, 15 резисторов, 2 диода. Выходной ток 200 мА, ток потребления примерно на 3 мА больше. Напряжение питания от 4,5 до 18 вольт. Точность таймера не зависит от изменения напряжения питания и составляет не более 1% от расчетного значения.

Datasheet микросхемы NE555, а также калькулятор для расчета обвязки можно скачать в конце статьи.

Вывод №1 — Земля.

Вывод подключается к минусу питания или к общему проводу схемы.

Вывод №2 — Запуск.

Этот вывод является одним из входов компаратора №2. При подаче на этот вход импульса низкого уровня, который должно быть не более 1/3 напряжения питания, происходит запуск таймера и на выводе №3 появляется напряжение высокого уровня на время, которое задается внешним сопротивлением Ra+Rb и конденсатором С. Данный режим работы называется — режим моностабильного мультивибратора. Импульс, подаваемый на вывод №2, может быть как прямоугольным, так и синусоидным и по длительности он должен быть меньше чем время заряда конденсатора С.

Вывод №3 — Выход.

Высокий уровень равен напряжению питания минус 1,7 Вольта. Низкий уровень равен примерно 0,25 вольта. Время переключения с одного уровня на другой происходит примерно за 100 нс.

Вывод №4 — Сброс.

При подаче на этот вывод напряжения низкого уровня (не более 0,7в) произойдет сброс таймера и на выходе его установится напряжение низкого уровня. Если в схеме нет необходимости в режиме сброса, то данный вывод необходимо подключить к плюсу питания.

Вывод №5 — Контроль.

Обычно, этот вывод не используется. Однако его применение может значительно расширить функциональность таймера. При подаче напряжения на этот вывод можно управлять длительностью выходных импульсов таймера, а значит отказаться от RC времязадающей цепочки. Подаваемое напряжение на этот вход в режиме моностабильного мультивибратора может составлять от 45% до 90% напряжения питания. А в режиме мультивибратора от 1,7в и до напряжения питания. Соответственно на выходе получится FM модулированный сигнал.

Если этот вывод не используется, то его лучше подключить через конденсатор 0,01мкФ к общему проводу.

Вывод №6 — Стоп.

Этот вывод является одним из входов компаратора №1. При подаче на этот вывод импульса высокого уровня (не менее 2/3 напряжения питания), работа таймера останавливается, и на выходе таймера устанавливается напряжение низкого уровня. Как и на вывод №2, на этот вывод можно подавать импульсы как прямоугольные, так и синусоидные.

Вывод №7 — Разряд.

Этот вывод соединен с коллектором транзистора Т1, эмиттер которого соединен с общим проводом. При открытом транзисторе конденсатор С разряжается через переход коллектор-эмиттер и остается в разряженном состоянии пока не закроется транзистор. Транзистор закрыт, когда на выходе таймера высокий уровень и открыт, когда на выходе низкий уровень.

Вывод №8 — Питание.

Напряжение питания таймера составляет от 4,5 до16 вольт.

Таймер может работать в двух режимах: моностабильный мультивибратор и генератор прямоугольных импульсов.

Устройство с функцией задержки включения

Перейдем непосредственно к реле времени. В этой статье мы разберем с одной стороны схему максимально простую, но с другой стороны не имеющую гальванической развязки.

Устройство является источником опасности, так как в нем присутствует опасное для жизни напряжение. Такое устройство в своей конструкции имеет 15 элементов и делится на две части:

Блок питания работает по бестрансформаторному принципу. В его конструкцию входят компоненты R1, C1, VD1, VD2, C3 и VD3. Само напряжение питания 12 В формируется на стабилитроне VD3 и сглаживается конденсатором C3.

Диод VD4 ускоряет разрядку конденсатора C4 после отключения питания для того, чтобы после быстрого повторного включения в сеть устройства время сработки не сократилось. Диод VD5 гасит индуктивный выброс от K1, чем защищает схему. C2 служит для фильтрации помех по питанию NE555.

Если правильно подобраны детали и без ошибок выполнен монтаж элементов, то устройство в проведении настройки не нуждается.

При испытании схемы, чтобы не выжидать полторы минуты, необходимо сопротивление R1 снизить до значения 68–100 кОм.

Вы, наверное, обратили внимание, что в схеме нет транзистора, который бы включал реле K1. Сделано это не из экономии, а по причине достаточной надежности выхода 3 (OUT) микросхемы DD1

Микросхема NE555 выдерживает на выходе OUT максимальную нагрузку до ±225 мА.

Модуль цифрового реле задержки времени	Таймер-переключатель	Электронное реле времени GEYA с задеркой
Универсальное реле времени с диапазоном от 1 до 60 минут	Цифровой программируемый таймер TM618H	Цифровое реле времени с дисплеем

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Устройства на таймере NE555 (КР1006ВИ1) — RadioByte % Если мощность нагрузки превышает 200 Вт, мост должен быть собран из более мощных диодов, например, из четырех КД202 с буквенными индексами Ж, К, М, Р. Спрашивайте, я на связи!

Физические реализации триггерных систем

В подзаголовке говорится о «триггерных системах» из-за того, что сами по себе эти устройства мало чего стоят. Но если необходимо сделать временную задержку перед выполнением или во время процедуры – их весьма сложно заменить. Также тот факт, что D-триггер может запросто длительное время работать без дополнительной настройки, позволяет его сделать очень ценным элементом любых схем, где необходима временная задержка. Для радиолюбителей они стали настоящим спасением при конструировании автоматических роботизированных станков, ведь эти элементы позволяют сделать временную задержку, необходимую для того, чтобы в рабочую область подать материал или деталь.

Схемы включения ne555

Сама по себе данная микросхема это как бы «незавершенное» изделие с возможностью реализации на нем двух режимов эксплуатации — таймера запуска (моностабильный) и генератора одиночных импульсов (мультивибратора). Чтобы заставить её функционировать в одном из них, необходима небольшая доработка. Для этого межу контактами 1 и 8 добавляется RC-цепочка (она же времязадающая), для которой заранее подбираются резистор и конденсатор. Их значения будут задавать необходимую частоту и периодичность прямоугольных сигналов «включения/выключения» на выходе микросхемы после подачи на неё питания. Для повышения точности в работе и избегания влияния внешних помех 5 пин (контроль) рекомендовано шунтировать ёмкостью, величина которой должна быть не более 0,1 мкФ.

Моностабильный режим

Рассмотрим принцип работы в режиме таймера. Для его реализации необходимы дополнительные элементы — один резистор Rt и пара ёмкостей. После подачи питания, на третьей ножке относительно земли будет около 0В. Времязадающий конденсатор Сt полностью разряжен и в таком состоянии схема может находиться достаточно долго, пока на контакт 2 (запуск) не поступит положительный сигнал. Его величина должна быть в три раза меньшей питающего напряжения (Ucc/3).

После подачи сигнала на контакт 2 (запуск), на выходе микросхемы появляется напряжение аналогичное питающему (высокий уровень). Его длительность зависит от времени заряда Сt до уровня 2/3 от Ucc через резистор Rt. Как только это произойдет, выходное напряжение снизится практически до 0В и Сt разрядится.

Важным моментом в этой схеме является то, что после её включения, любые воздействия на контакт 2 (запуск) больше не будут вилять на высокий уровень на выходе. Но его все же можно сбросить, если подать сигнал на четвертую ножку (сброс). Временной интервал выходного импульса (Т) рассчитывается по формуле T=1.1*Rt*Ct.

Две схемы реле времени с задержкой выключения на 220в

Режим мультивибратора

В режиме мультивибратора микросхема ne555 выдает серию прямоугольных сигналов, периодичность которых также определяются значениями времязадающей RC-цепочки. Как видно из рисунка ниже, конструкция немного изменена и в неё добавлено еще одно сопротивление. Контакт 7 (разряд) физически соединен между резисторами Ra и Rb, но логически он отключен внутри универсального таймера.

После подачи питания на микросхему, на 3 пине (выходе) появится высокий уровень относительно земли, а конденсатор Сt начинает заряжается через Ra и Rb. Как только Сt достигнет заряда 2/3 от величины питающего напряжения, схема переключится и на её выходе будет около 0В. При этом включится контакт 7 (разряд) и через резистор Rb будет разряжаться Сt.

После того как конденсатор Ct разрядится на 1/3 схема снова переключится, и на её выходе появится высокий уровень. Разъединится контакт 7 (разряд) и Ct начнет опять заряжаться через Ra и Rb. Результатом такой работы станет серия прямоугольных импульсов, длительность которых будет определяться величинами элементов Ra, Rb и Сt. Промежуток между началом каждого из импульсов называют общим периодом ТП. Его можно увеличивать до 30 секунд путем повышения ёмкости Ct. Частоту колебаний определяют по формуле F = 1/ТП.

Области применения

Сложно найти направления в развитии электроприборов, в которой бы не нашел применение таймер NE/SE 555. На нем успешно конструируют платы генераторов и реле времени, с возможностью управления интервалом от микросекунд до нескольких часов, используют при создании датчиков освещенности и контроля уровня жидкости, охранной сигнализации и кодовых замков.

Сигнализатор темноты

С устройствами, включающимися или выключающимися при изменении силы светового потока (освещенности), каждый вольно или невольно сталкивается каждый день:

• на улицах с помощью таких устройств включаются фонари освещения;
• в подъездах – дежурное освещение лестничных площадок;
• в квартирах — различные устройства имеющий суточный ритм работы.

Принцип действия устройства, реагирующего на изменение освещенности, основан на том, что при изменении сопротивления фоторезистора, на входе NE555 меняется потенциал. Это влечет изменение напряжения на выходе и включает реле.

РИСУНОК 2

Принципиальная схема датчика света

Модуль сигнализации

Сигнализация, собранная с использованием микросхемы 555, использует ее как одновибратор, который, получив сигнал от датчика, генерирует управляющий сигнал включающий сирену. Продолжительность, тональность и громкость звучания регулируется введенными в схему переменными резисторами.

РИСУНОК 3

Принципиальная схема сигнализации

Метроном

Аналог механического прибора, задающего ритм определенной частоты и используемый музыкантами в процесс обучения и репетиций, имеет электронный аналог, собираемый с использованием таймера 555.

В данном случае микросхема работает в режиме мультивибратора, генерирующего периодические импульсы, которые регулируются транзисторами Q1 и Q2, обеспечивающими регулировку частоты импульсов. Непосредственно частота имульсов регулируется потенциометром Р1 . Для получения щелчка, схожего с щелчком механического метронома, в схему добавлен транзистор Q3 .

РИСУНОК 4

Принципиальная схема метронома

Таймер

Пример использования микросхемы по «прямому» назначению – отсчету интервала времени. Работа устройства основана на способности переключать режимы, выдавая сигналы на включение/выключение.

При разряженном конденсаторе потенциал на входе 555 обнулен. В процесс зарядки, требующей определенного времени, «отсчитывается» заданный интервал. После достижения заданного значения зарядки происходит разряд конденсатора, изменение потенциала. Таймер срабатывает на включение или выключение.

РИСУНОК 5

Принципиальная схема таймера

Точный генератор

Используется для регулирования параметров выходных импульсов в различных электронных устройствах. В частности – в высокочастотных преобразователях, входящих в блоки питания LED-лент.

РИСУНОК 6

Принципиальная схема таймера

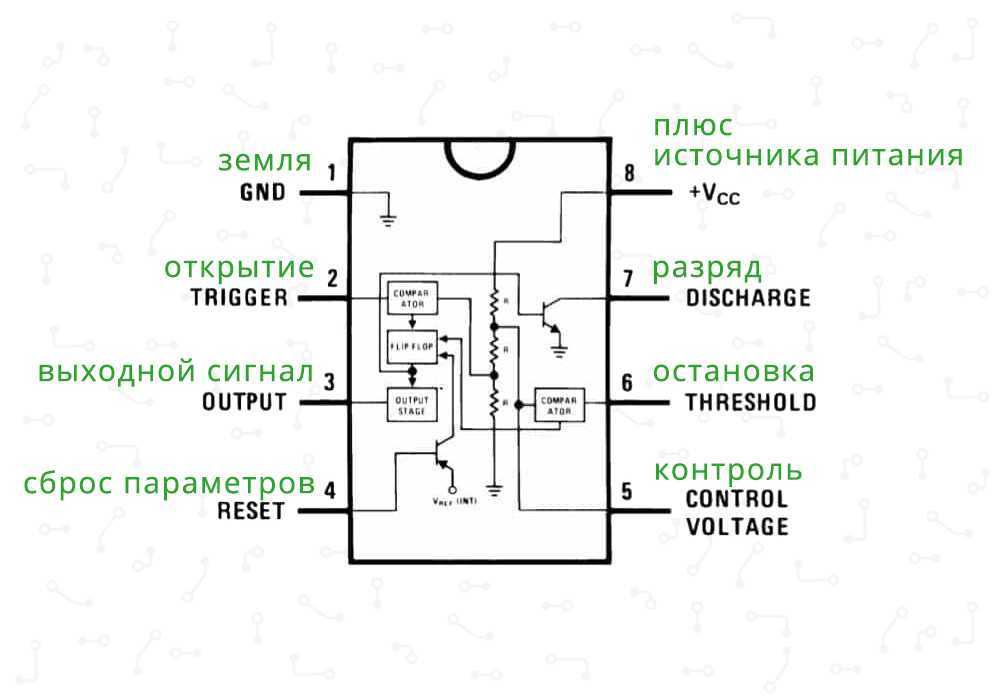

Расположение и назначение выводов

Микросхема NE555 имеет восемь выходов. В настоящее время встречаются микросхемы в прямоугольных DIP-корпусах, хотя, изредка, можно встретить микросхему в круглом металлическом корпусе. От этого назначение выводов не меняется.

Расположение и нумерация показана на рисунке:

РИСУНОК 7

Расположение и назначение выводов NE555

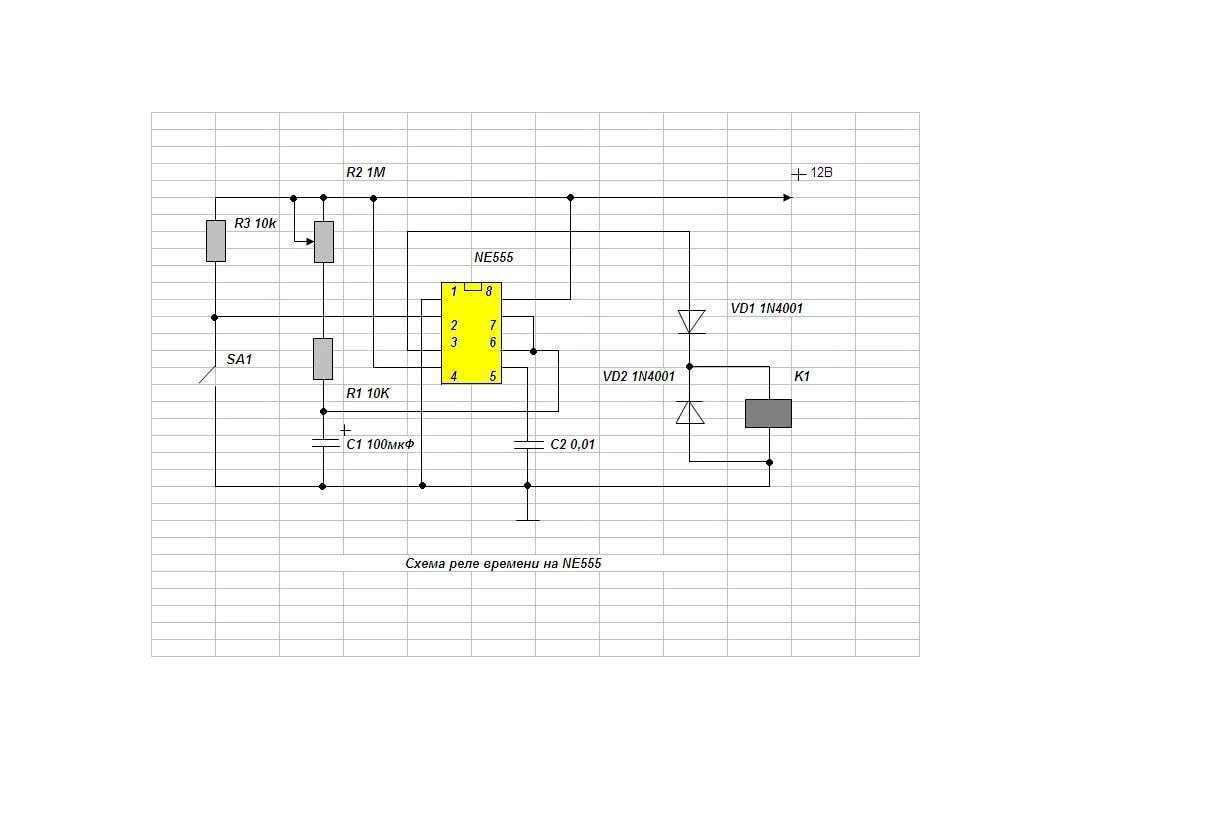

Как сделать реле времени 555 своими руками

Одним из вариантов ознакомления с таймером 555 серии будет изготовление своими руками реле времени. Схема достаточно проста, считается классической и доступна к повторению специалистом любого уровня.

Схема таймера отключения

Запуск производится нажатием тумблера SB1. Длительность подстраивается резистором R2. На представленной схеме среднее время работы находится в пределах 6 секунд. Для его увеличения, без изменения характеристик R2 повышают емкость C1.

Если требуется суточный цикл работы, то понадобится конденсатор на 1600 мкФ. Если устройство будет применяться в условиях, близких к реальности, – количество фарад меняют на более подходящее к нужному времени работы. Расчет производится согласно формуле: T=C1*R2, где C1 емкость соответствующего конденсатора на схеме, R2 среднее сопротивление мегаом подстроечного резистора.

Более точная калибровка времени действия будет устанавливаться в процессе использования переменным резистором R2.

Немного о нумерации используемых контактов микросхемы 555 серии, то есть ее распиновка:

1. «Земля» (GND) – минус питания.
2. «Запуск» (Trigger) – на контакт поступает импульс, начинающий работу таймера. Инициируется нажатием тумблера.
3. «Выход» (Output) – пока таймер активен, на контакте генерируется исходящий сигнал. Его вольтаж равный Vпитания-1,7В, через ограничивающий резистор R3 позволяет открыть базу транзистора VT1. В свою очередь, полупроводниковый усилитель начинает пропускать напряжение на пусковое реле К1, которое уже коммутирует ток к потребителю. Диод VD1 в схеме предотвращает бросок паразитных токов в моменты активации.
4. «Сброс» (Reset) – при подаче отрицательного сигнала таймер переводится в 0 и останавливается. Чтобы такого не произошло, в схеме сделан подвод положительного полюса питания через сопротивление к этому контакту.
5. «Контроль» (Control Voltage) – для такого простого устройства, этот вход микросхемы соединяется массой через емкость. Подобная конструкция повышает помехоустойчивость всей сборки.
6. «Остановка» (Threshold) – в схеме контакт просто присоединен к положительному полюсу питания. В более сложных системах, кратковременное его замыкание на минус остановит работу таймера.
7. «Разряд» (Discharge) – контакт предназначен для соединения 555 микросхемы с задающей временный интервал емкостью.
8. «Питание» (VCC) – плюс напряжения схемы.

Достоинства и недостатки

Основное достоинство реле времени на 555 чипе –низкая цена и громадное количество разработанных и использующих его схем электрооборудования.

Существуют и недостатки, которые, впрочем, исправлены в выпусках микросхем с транзисторной базой на основе КМОП. При использовании биполярных, в момент изменения состояния генерирующего каскада в противоположный, на выводах могло возникнуть паразитное напряжение до 400 мА. Проблема решается установкой полярного конденсатора 0,1 мкФ, между управляющим контактом и общим проводом.

Конденсатор, уменьшающий влияние помех на устройство

Можно повысить и помехоустойчивость микросхемы таймера. Для этого размещают неполярный конденсатор 1 мкФ на линию цепи питания.

Описание и область применения

NE555 является разработкой американской компании Signetics, специалисты которой в условиях экономического кризиса не сдались и смогли воплотить в жизнь труды Ганса Камензинда

Именно он в 1970 году сумел доказать важность своего изобретения, которое на тот момент не имело аналогов. ИМС NE555 имела высокую плотность монтажа при низкой себестоимости, чем заслужила особый статус

Впоследствии её стали копировать конкурирующие производители из разных стран мира. Так появилась отечественная КР1006ВИ1, которая так и осталась уникальной в данном семействе. Дело в том, что в КР1006ВИ1 вход останова (6) имеет приоритет над входом запуска (2). В импортных аналогах других фирм такая особенность отсутствует. Данный факт следует учитывать при разработке схем с активным использованием двух входов.

Однако в большинстве случаев приоритеты не влияют на работу устройства. С целью снижения мощности потребления, ещё в 70-х годах прошлого века был налажен выпуск таймера КМОП-серии. В России микросхема на полевых транзисторах получила название КР1441ВИ1.

Наибольшее применение 555 таймер нашёл в построении схем генераторов и реле времени с возможностью задержки от микросекунд до нескольких часов. В более сложных устройствах он выполняет функции по исключению дребезга контактов, ШИМ, восстановлению цифрового сигнала и так далее.

Универсальный триггер
