Как сделать удлинитель?
Часто случается так, что нужно сделать достаточно длинный кабель с разъемом VGA, который будет объединять оборудование, например, в разных комнатах.
Конечно, можно просто взять и купить длинный кабель разъем VGA-разъем VGA, распиновка которого позволяет иметь нужную вам длину, но на самом деле первое, что говорит не в пользу такого решения – это его стоимость. За такой готовый кабель, длина которого составляет 15 метров, придется отдать не менее 20$ в зависимости от качества исполнения, не говоря уже о том, в какую цену вам обойдется кабель, длина которого еще больше по сравнению с вышеуказанной.
Вторая проблема, которая относится к помещениям, где уже сделан финишный ремонт – это то, что единственный оптимальный вариант протянуть кабель – провести его за плинтусом. При этом на самом деле нужно понимать, что заводской кабель может иметь достаточно большую толщину, кроме того, он оснащается также специализированными толстыми ферритовыми кольцами, в связи с чем проложить его за плинтусом оказывается невозможно. Если же нужно будет протянуть кабель через стену в соседнюю комнату, то в таком случае потребуется проделать отверстие, диаметр которого будет соответствовать ширине разъема D-sub 15pin. Если говорить более понятным языком, то вряд ли кого-то заинтересует под VGA-разъем распайка, для монтажа которой нужно будет сверлить отверстие диаметром около 40 мм.
В чем заключается идея?
Как реализовать такую задумку? Вам необходим компьютерный кабель (тип – витая пара классификации CAT5/CAT5e), предназначенный, чтобы передавать видеосигнал. Использовать именно его будем из-за того, что передача осуществляется на расстояние в пятьдесят метров без потери качества.

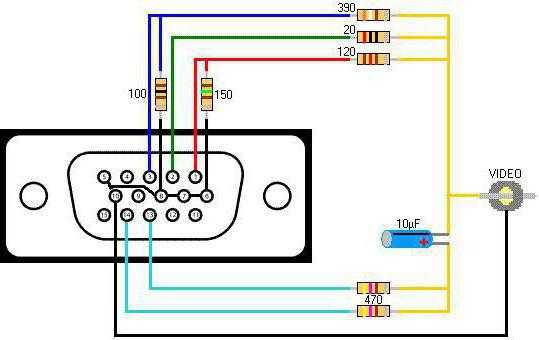

Для начала нам необходимо обзавестись тремя разъемами RCA и одним D-Sub15 pin (это штекер), а также витой парой. Последнюю деталь лучше брать экранированную STP, чем UTP. Но такую сложнее достать, что сказывается на цене. Поэтому тут рассматривается вопрос возможностей и желаний. Особой разницы между элементами нет, но есть один нюанс: UTP лучше использовать, если длина кабеля меньше 10 метров. Если расстояние большее, то лучше всё же будет найти STP.
Описание RCA
| штекер RCA |
|
гнездо RCA RCA jack или композитный (также называемый phono connector, или CINCH/AV connector, а также в просторечии «тюльпан», «колокольчик», AV-разъём) — стандарт разъёма, широко применяемый в аудио- и видеотехнике.
Большим недостатком таких соединителей является то, что при подключении сначала соединяется контактная пара сигнала (с напряжением), а лишь затем контакты корпусов. Это может вызвать повреждения приборов в момент соединения при наличии разности потенциалов между корпусами, что часто происходило при подключении телевизоров к ТВ-выходу на видеокартах.
Стандартный RCA штекер (на сленге — «папа») выглядит как центральный металлический выдающийся вперёд контактный штырь диаметром 3,2 мм (3,18 для размера 0,25 дюйма), внешней открытой длиной 9,0 мм (9,52/7,92 мм для размеров 0,375/0,312 дюйма), внутренней закрытой длиной 6,0 мм (5,56 для размера 0,219 дюйма), окружённый металлическим круглым ободком (минимальным внутренним диаметром 8,0 мм; 8,33 для размера 0,328 дюйма). Внешний диаметр ободка зависит только от его толщины и не нормируется.
Гнездо RCA (на сленге — «мама») — обычно панельный разъём, на который надевается ободок, имеет внешний диаметр 8,0 мм (8,33 для размера 0,328 дюйма) и глубину 7,50 мм (7,14 для размера 0,281 дюйма), поэтому обжимающие губки ободка должны иметь немного больший внутренний диаметр.
В недорогом исполнении пространство между коннектором/цангой и ободком/корпусом (внутренний изолятор) заполняется простой пластмассой или полиэтиленом, в среднеценовых — текстолитовыми шайбами или аналогичными из прессованного стекловолокна, в дорогих — термостойким тефлоном или керамикой.
Один из основных недостатков недорогих разъёмов — это их малая термостойкость. Для пайки кабеля сечением 0,823 мм² (18 awg) или более, требуется весьма длительное время прогрева на стандартных температурах плавления припоя 250° С — или намного большие температуры жала паяльника, ради увеличения накопительной теплоёмкости жала, иногда вплоть до 500° С.
Проверка
Провода пар, на концах которых спаяны RCA штекеры, полезно будет обжать термоусадкой, чтобы получить большую жесткость. В целом сейчас можно подключать результат труда и наслаждаться им (если всё было спаяно, как нужно). Парные провода, на концы которых пристроены RCA штекеры, можно обжать термоусадкой, чтобы получить большую жесткость.
В данном случае использовался тюнер спутниковый с компонентным видеовыходом на 3 RCA в качестве источника сигналов и мультимедийный проектор Sanyo, где не было предусмотрено отдельного такого же видеовхода. Если на данный момент нет возможности убедиться в работоспособности получившегося переходника, то можно только внимательно осмотреть всю конструкцию и убедится, что никаких упущений не было, и всё спаяно так, как указано в статье.
Разъем с большим потенциалом
Если сначала D-sub VGA разъемом подсоединялись мониторы с ЭЛТ, то со временем он стал использоваться и в современных жидкокристаллических экранах с разрешением 1280×1024 и частотой кадров до 75 Гц. Фактически с помощью такого кабеля передавался цифровой сигнал. Который проходил двойную конвертацию (в аналог и обратно). При соответствующем качестве соединительного провода, наличия экранирующей оплетки и небольшой длины соединения передаваемая картинка была довольно неплохая.
Со временем появилась и уменьшенная версия – mini VGA, которая применялась в компактном оборудовании и ноутбуках.
А основной типоразмер коннектора, в силу своей высокой надежности, стал востребованным в системах промышленной автоматизации. Так же появились многочисленные переходники для подключения VGA штекера к разъемам других типов (RCA DVI-I, HDMI).
Кроме того аналоговый сигнал позволяет одновременно транслировать изображение на два монитора. Как выглядит кабель VGA сплиттер, для такой коммутации вы можете увидеть на картинке
Конечно, сегодня для видео с максимальным разрешением возможностей аналогового VGA уже недостаточно и нужно переходить на цифровую трансляцию потока с помощью , а еще лучше HDMI или , обладающий наибольшей скоростью передачи данных. Такую идею активно продвигают Intel и AMD. Официально заявившие, что с 2015 года их продукция не будет поддерживать работу с VGA.
Вот и вся информация о VGA разъемах. Напоследок я хочу порекомендовать вам провести ревизию используемого монитора и ТВ на предмет отказа от аналоговых кабелей в пользу цифровых. И я уверен, что такая возможность найдется.
На этом все, до скорых встреч на страницах моих новых статей.
DVI стандарт на интерфейс и соответствующий разъём, используемый для передачи видеоизображения на цифровые устройства отображения информации, такие как жидкокристаллические мониторы, телевизоры и проекторы.
Так как сигнал передаваемый по кабелю DVI цифровой и не нуждается в двойном преобразование максимальная длина применяемого кабеля не должна превышать 5 метров.
Видеоинтерфейс DVI может быть двух типов 24-пиновые и 29-пиновые.
DVI-D 24-пиновый расчитан на цифровой интерфейс. На его пины поступает только цифровой код
DVI-I 29-пиновый разъем отлиие в том что поддерживает и аналоговую передачу сигнала
Разъем VGA устаревший аналоговый интерфейс, разработанный в 1987 году и предназначен для подключения аналоговых мониторов, но используется до сих пор.
VGA — Передает три сигнала цветности, яркости и синхроимпульсы. Его распиновка и назначение каждого пина:

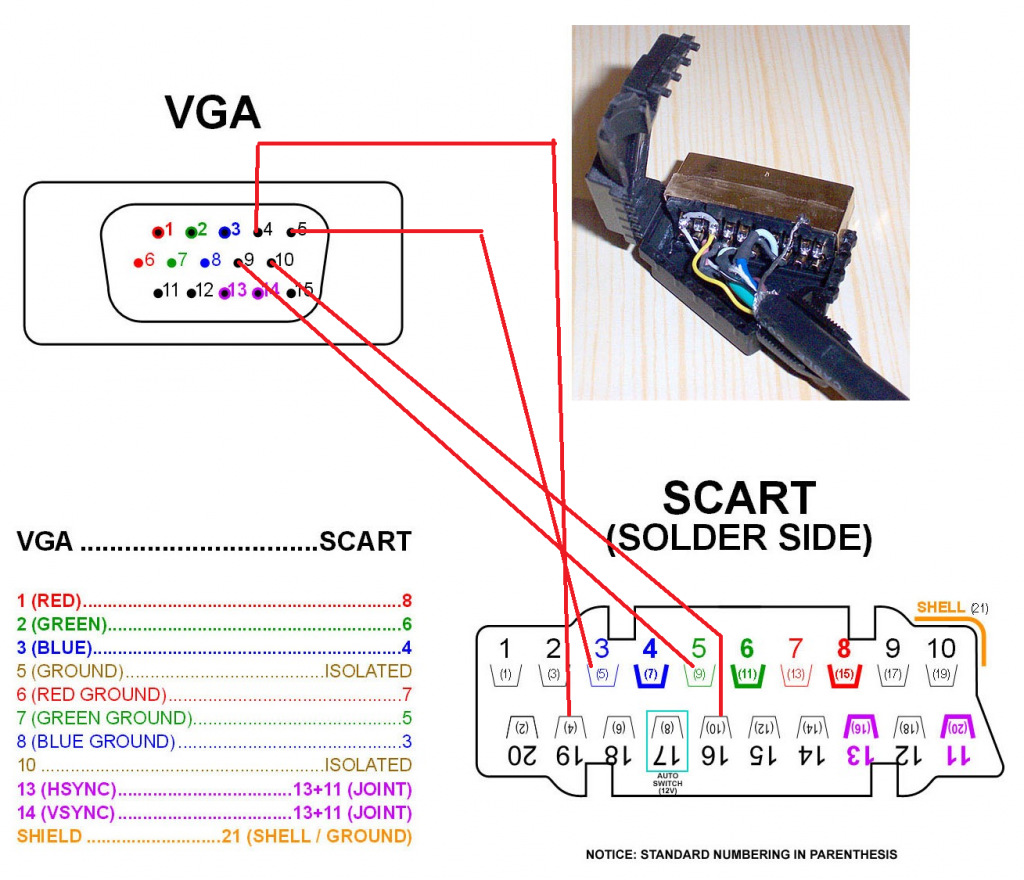

Зная распиновку этих разъемов можно легко спаять переходник DVI-VGA или VGA-DVI.
Композитный видеовход/выход (RCA), это аналоговый видео вход — выход, широко применяется в видеотехнике как универсальное средство коммутации. Часто называют «Азиатским» или «Тюльпан». Практически два отдельных коаксиальных разъема, их можно увидеть на тыльной стороне практически любого видеомагнитофона, телевизора, DVD-плеера. Стандарт чисто аналоговый, передает стандартный композитный видеосигнал. Основное достоинство интерфейса
— простота и дешевизна. Сигналы цветности и яркости передаются по одному проводу. Это не позволяет добиться очень четкого изображения, поэтому реальное разрешение получается в районе 250 -280 строк. Максимальная длина кабеля может быть 20-30 метров.
Данные разъемы могут присутствовать в ПК на видеокарте или плате внутреннего телетюнера для приема и передачи аналогового сигнала, для подачи картинки на экран обычного телевизора, для записи сформированного видеосигнала на видеомагнитофон, для передачи на карту видеозахвата сигнала от аналогового источника видеосигнала.
S-Video (или S-VHS), еще один аналоговый разъём широко применяемый сейчас в
видеотехнике. Сигналы цветности и яркости идут по отдельным жилам, и совершенно не мешают друг другу. Поэтому может быть получена картинка с разрешением в 400-500 строк
Вздутые конденсаторы
Это, конечно же, электролитические конденсаторы в фильтре блока питания.
Это одна из самых распространенных поломок ЖК-мониторов. Перепаиваются конденсаторы легко и просто. Иногда на платах стоит не стандартный номинал конденсаторов, например 680 или 820 мкФ х 25 вольт. Если вы столкнулись со вздувшимися конденсаторами такого номинала и их не оказалось в вашем радиомагазине, не спешите обходить все радиомагазины вашего города в поисках точно такого же номинала. Это как раз тот случай, когда “много не вредно”. Это вам скажет любой электронщик. Смело ставьте 1000 мкф х 25 вольт и все будет нормально работать. Можно даже больше.
В связи с тем, что блок питания при работе излучает тепло, которое вредно сказывается на сроке службы конденсаторов, ставьте обязательно конденсаторы с обозначением «105С» на корпусе. Также после перепаивания конденсаторов не помешает проверить предохранитель вторичных цепей, в роли которого часто выступает простой SMD резистор с нулевым сопротивлением, типоразмером 0805, находящийся с обратной стороны платы со стороны трассировки.

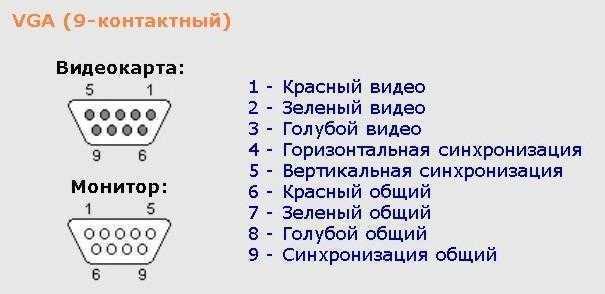

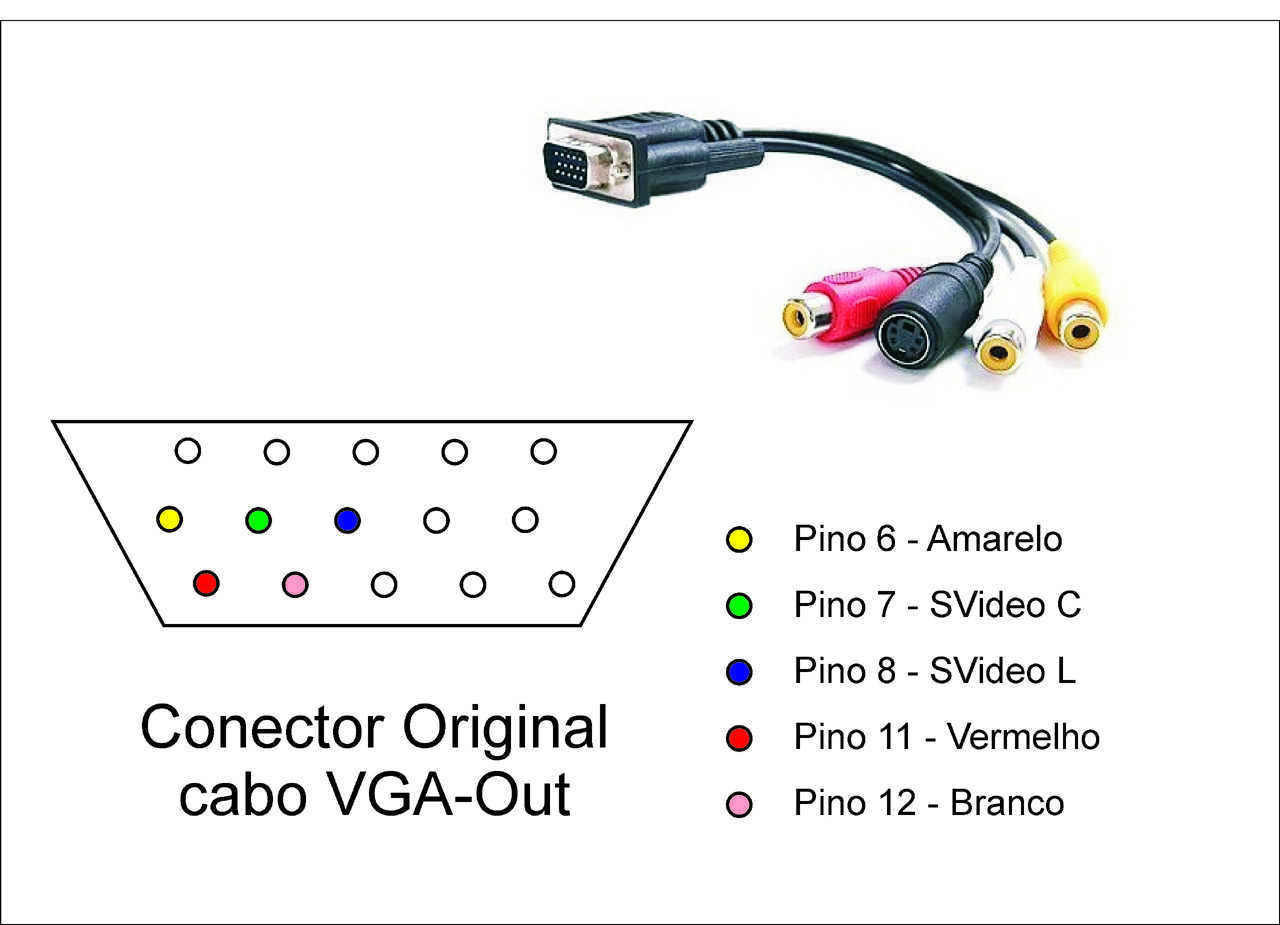

Распиновка

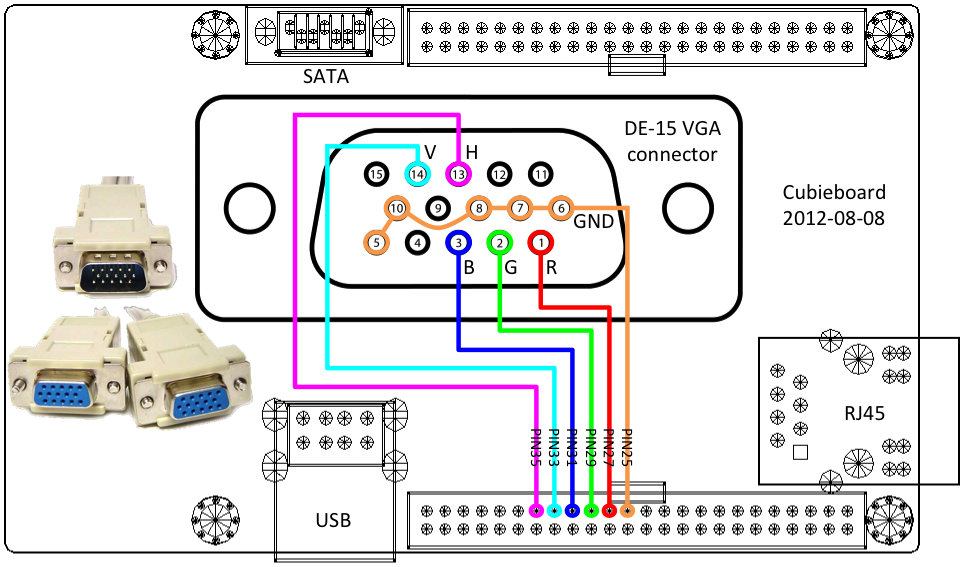

После долгого вступления перейдём к описанию схемы распиновки vga разъёма. Как уже было упомянуто раньше, он состоит из 15 контактов. Подробно изучим каждый контакт и то за что он отвечает. Подсчёт каналов ведётся справа налево, сверху вниз.
- Первый контакт — красный канал видео. Он отвечает за передачу видео красного спектра.
- Второй контакт — зелёный канал видео. Такой канал отвечает за передачу видео зелёного спектра.
- Третий контакт — голубой канал видео. Этот канал отвечает за передачу видео голубого спектра.
- Четвёртый контакт — второй бит идентификатора монитора. Для коммуникации с монитором ему присваивают трехзначное числовое значение. Этот контакт отвечает за вторую цифру в этом числе.
- Пятый контакт — общее заземление. Служит для создания корректного контура электрической цепи.
- Шестой контакт — земля красного канала.
- Седьмой контакт — земля зелёного канала.
- Восьмой контакт — земля голубого канала. Все три последних контакта также служат для создания правильного контура электрической цепи.
- Девятый контакт — питание. Питание необходимо для работы E-DDC. E-DDC — это система, созданная для общения компьютера с монитором. Точнее, для определения модели, технических характеристик, названия используемого монитора.
- Десятый контакт — ещё одна земля.
- Одиннадцатый контакт — нулевой бит идентификации монитора. Нулевая цифра из трехзначного идентификатора монитора.
- Двенадцатый контакт — первый бит идентификатора монитора. Первая цифра из трехзначного идентификатора монитора.
- Тринадцатый контакт — горизонтальная синхронизация. Горизонтальная синхронизация служит для сохранения целостности передаваемой картинки в горизонтальной плоскости.
- Четырнадцатый контакт — вертикальная синхронизация. То же самое, но тут целостность сохраняется в вертикальной плоскости.
- И последний, пятнадцатый контакт — третий бит идентификатора монитора. Третья цифра числа, служащего для опознавания монитора.
Иногда при разговоре о распиновке всяких разъёмов, можно услышать мельком также о распайке монитора. Но не стоит беспокоиться, распиновка и распайка разъёма — это одно и то же.
Новичкам, и не только, пригодится статья о распиновке и переходниках на HDMI, S-Video и RCA у скарт-разъемов.
Видеосигналы VGA
Одна из широко распространенных разновидностей компонентного сигнала – формат VGA.
Формат VGA (Video Graphics Array) – это формат видеосигналов, разработанный для вывода на компьютерные мониторы.
По разрешающей способности форматы VGA принято классифицировать в соответствии с разрешением видеокарт персональных компьютеров, формирующих соответствующие видеосигналы:
- VGA (640х480);
- SVGA (800х600);
- XGA (1024х780);
- SXGA (1280х1024);
- UXGA (1600×1200).
В каждой паре чисел первое показывает число пикселей по горизонтали, а второе – по вертикали изображения.
Чем выше разрешение, тем меньше размеры светящихся элементов и более качественно изображение на экране. К этому всегда следует стремиться, однако с увеличением разрешения стоимость видеокарт и устройств отображения возрастает.
Видеотехника развивается стремительно, и некоторые компьютерные форматы, такие как MDA, CGA и EGA ушли в прошлое. Например, формат CGA, считавшийся в течение нескольких лет самым распространенным, обеспечивал изображение с разрешением всего лишь 320х200 при четырех цветах!
Самый «слабый» из используемых в настоящее время видео форматов, VGA, появился в 1987 году
Количество градаций каждого цвета в нем увеличено до 64, в результате чего число возможных цветов составило 643=262144, что для компьютерной графики имеет даже более важное значение, чем разрешающая способность
Назначение контактов разъема VGA приведено в таблице.
|
Контакт |
Сигнал |
Описание |
| 1. | RED | Канал R (красный) (75 Ом, 0,7 В) |
| 2. | GREEN | Канал G (зеленый) (75 Ом, 0,7 В) |
| 3. | BLUE | Канал B (синий) (75 Ом, 0,7 В) |
| 4. | ID2 | Идентификационный бит 2 |
| 5. | GND | Земля |
| 6. | RGND | Земля канала R |
| 7. | GGND | Земля канала G |
| 8. | BGND | Земля канала B |
| 9. | KEY | Нет контакта (ключ) |
| 10. | SGND | Земля синхронизации |
| 11. | ID0 | Идентификационный бит 0 |
| 12. | ID1 or SDA | Идентификационный бит 1 или данные DDC |
| 13. | HSYNC or CSYNC | Строчная H или композитная синхронизация |
| 14. | VSYNC | Кадровая синхронизация V |
| 15. | ID3 or SCL | Идентификационный бит 3 или такты DDC |
Кроме собственно видеосигналов (R, G, B, H и V) в разъеме (по спецификации VESA) предусмотрены также некоторые дополнительные сигналы.
Канал DDC (Display Data Channel) предназначен для передачи подробного «досье» дисплея процессору, который, ознакомившись с ним, выдает оптимальный для данного дисплея сигнал с нужным разрешением и экранными пропорциями. Такое досье, называемое EDID (Extended Display Identification Data, или подробные идентификационные данные дисплея), представляет собой блок данных со следующими разделами: бренд-нейм, идентификационный номер модели, серийный номер, дата выпуска, размер экрана, поддерживаемые разрешения и собственное разрешение экрана.
Таким образом, из таблицы видно, что если не использовать канал DDC, то сигнал формата VGA представляет собой, по сути дела, компонентный сигнал RGBHV.
В профессиональной аппаратуре вместо кабеля D-Sub с разъемом DB-15 обычно используют кабель с пятью разъемами BNC, что обеспечивает лучшие характеристики линии передачи. Такой кабель лучше согласован с приемником и передатчиком сигнала по импедансу, имеет меньшие перекрестные помехи между каналами, а следовательно лучше подходит для передачи видеосигнала с высоким разрешением (широким спектром сигнала) на большие расстояния.
Кабель VGA с разъемом DB-15
Кабель VGA с пятью разъемами BNC
В настоящее время наиболее широко используются устройства отображения с соотношением сторон 4:3: 800×600, 1024×768 и 1400×1050, однако существуют форматы с необычным соотношением сторон: 1152×970 (около 6:5) и 1280×1024 (5:4).
Распространение плоских панелей подталкивает рынок к более широкому использованию широкоэкранных дисплеев с соотношением сторон 16:9 с разрешением 852×480 (плазменные дисплеи), 1280×768 (жидкокристаллические дисплеи), 1366×768 и 920×1080 (плазменные и жидкокристаллические дисплеи).
Требуемая ширина полосы линии связи для передачи сигнала VGA или видеоусилителя определяется как результат произведения количества пикселей по горизонтали на количество строк по вертикали на частоту кадров. Полученный результат следует умножить на коэффициент запаса, равный 1,5.
Ш = Гор * Верт * Кадр * 1,5
Частота строчной развертки есть произведение числа строк (или рядов пикселей) на частоту кадров.
| Вид сигнала |
Занимаемый спектр частот, МГц |
Рекомендуемое макс. расстояние передачи, м |
| Аналоговый видеосигнал NTSC | 4,25 | 100 (кабель RG-6) |
| VGA (640×480, 60 Гц) | 27,6 | 50 |
| SVGA (800×600, 60 Гц) | 43 | 30 |
| XGA (1027×768, 60 Гц) | 70 | 15 |
| WXGA (1366×768, 60 Гц) | 94 | 12 |
| UXGA (1600×1200, 60 Гц) | 173 | 5 |
Таким образом, сигнал UXGA требует полосу пропускания 173 МГц. Это огромная полоса: она простирается от звуковых частот до седьмого телевизионного канала!
Разъёмы видеокарт
D-Sub,
или VGA-разъём, к которому подключается стандартный монитор. Он есть практически на всех видеокартах (в особенности от MSI), за исключением моделей последнего поколения, где используются более современные коммутирующие выходы. VGA-интерфейс по-другому называют аналоговым выходом, с которого передаётся одноимённый сигнал.
DVI-I
, а в некоторых случаях с префиксом D — это усовершенствованный выход, который работает как с аналоговыми мониторами, так и с цифровыми. В моделях прошлых лет этот интерфейс, как правило, соседствует с аналоговым VGA-выходом, а некоторые производители комплектуют свои видеокарты специальным переходником-адаптером типа DVI-D-Sub, если линейка не была оснащена этим разъёмом.
S-Video
— не мене популярный интерфейс наряду с предыдущими разъёмами. Он широко используется во многих областях, которые, кстати, иногда никак не связаны с компьютерной видеотехникой. через RCA («тюльпан») посредством такого разъёма позволяет получить достаточно качественный видеосигнал.
Компонентный выход
Из-за большого размера компонентных разъемов, выходы расположены на переходнике. Первые три разъема отвечают за видео, два последних за звук.
Он представляет собой три раздельных разъёма «тюльпан»: «Y», «Pb» и «Pr». Благодаря этому на выходе получается разделенный цветовой сигнал для HDTV. Используется для вывода изображения на цифровые проекторы.
Приветствую своих читателей, и мы продолжаем обсуждать различные типы коннекторов, используемых для передачи видеосигнала. Предметом нашей беседы сегодня будет VGA разъем, который хорошо известен многим по запоминающейся синей расцветке.
Некоторые считают изобретателем данного разъема компанию IBM, которая в 1987 году предложила использовать его для подключения мониторов к своим компьютерам PS/2 .
Тогда, с помощью такого коннектора, получившего название Video Graphics Array (видео-графический массив) передавалось изображение размером 640х480 пикселей (ставшее так же именоваться VGA форматом).
Его форма напоминала перевернутую буку D, что обеспечивало соединение только правильным способом. Благодаря литере эти разъемы стали маркировать D-sub (субминиатюрные).
Аудиосигнал
Большинство материнских плат используют стандартные разъёмы для вывода звука типа TRS 3.5 мм или, по-другому, «мини-джек». Перед тем как подключить компьютер к телевизору через RCA, убедитесь, что аудиовыход на ваших устройствах оснащен именно такими интерфейсами, в противном случае придётся дополнительно покупать специальный адаптер.
То же самое касается и подключения через интерфейсы SCART и S-Video. В том случае, если ваш телевизор оснащён отдельной аудиосистемой, то проблем с подключениями не должно быть вообще. Такого рода системы всегда оснащаются популярными разъёмами которым не нужен переходник или адаптер.
И ещё один немаловажный совет: все операции по подключению/отключению любой аппаратуры как к телевизору, так и к компьютеру необходимо проводить с полностью выключенным питанием. Только после того как все провода и кабели нашли своё место и плотно сидят в разъёмах, можно включать оборудование и переходить к программной настройке.
Если ваш телевизор уже достаточно преклонного возраста и в нем нет самых современных интерфейсных разъемов, то эта статья поможет вам правильно подключить ваш компьютер к телевизору через тюльпаны.
Напомним, что тюльпан (он же «колокольчик» или «композит») — это один из первых аналоговых разъемов с интерфейсом RCA. По внешнему виду тюльпаны представляют из себя многожильный кабель с тремя выводами разного цвета: красного, желтого и белого.
Желтый разъём отвечает за передачу изображения, а красный и белый за передачу аудиосигнала. Правый канал маркирован красным цветом, а левый канал – белым, через который можно также подключать источник монофонического аудиосигнала.
Входные разъемы имеют точно такие же цвета, так что перепутать у вас не выйдет.
Кабель с разъемами тюльпан способен передавать довольно качественный стереозвук уровня Hi-Fi, чего не скажешь о видеосигнале – передать видеопоток с разрешением Full HD (1920х1080) и приемлемым уровнем качества изображения, этому интерфейсу не под силу. Но у него есть и свои плюсы: простота подключения, широкая распространенность и очень доступная цена.
Также следует помнить, что напрямую подключить компьютер к телевизору через колокольчики не получится – современные видеокарты не оборудованы соответствующими выходами (RCA), поэтому вам придется использовать переходники.
Разъёмы телевизоров
RCA-
интерфейс, или композитный разъём типа «тюльпан» — это устаревший выход, но ввиду широкой популярности он очень часто встречается в быту. Перед тем (лучшие способы — D-Sub и S-Video) необходимо найти специальный кабель. Разброс проводки довольно прост и различается по цвету: один — на изображение, а два других — на звук (левый и правый канал).
S-Video
. Если использовать этот интерфейс при синхронизации с аналогичным выходом на видеокарте, то, естественно, никаких переходников не нужно, и сигнал будет идти без помех и препятствий. В случае несовпадения коммутаций можно найти переходник типа VGA-S-Video.
SCART
— это сравнительно старый интерфейс, который может одновременно передавать как аудио, так и видеосигналы. Его главным предназначением остаётся подключение видеоплеера или другого аналогичного проигрывателя. Для синхронизации с компьютером понадобится переходник типа SCART-D-Sub либо SCART-S-Video.
Описание VGA
| штекер VGA | гнездо VGA |
VGA (DE-15) — 15-контактный субминиатюрный аналоговый разъём для подключения мониторов по стандарту видеоинтерфейса VGA.
VGA разработан в 1987 году и предназначен для мониторов на электронно-лучевых трубках. Также данным интерфейсом оснащаются некоторые проигрыватели DVD и многие плазменные и ЖК-телевизоры.
VGA передаёт сигнал построчно, при этом изменение напряжения означает изменение яркости (напряжение сигнала составляет 0,7—1 В), для ЭЛТ оно означает изменение интенсивности луча электронных пушек кинескопа (и, соответственно, яркость светового пятна на экране).
К 2010-м годам VGA устарел и активно вытесняется цифровыми интерфейсами DVI, HDMI и DisplayPort. Крупнейшие производители электроники Intel и AMD объявили о полном отказе от поддержки VGA в 2015 году. Большинство мониторов, уже не имеющих разъёма VGA, подключаются к видеоадаптеру с комбинированным DVI-I-выходом посредством переходника, поскольку часть линий разъёма DVI в целях совместимости являются интерфейсом VGA (за исключением формата DVI-D, в котором аналоговые линии отсутствуют).
Разъём VGA занял свою нишу в промышленной автоматизации и диспетчеризации. Этот разъём наиболее популярен для подключения разных типов устройств по стандарту RS-485 и создания архитектур ModBus-протоколов.
На сегодняшний день практически все производители видеокарт и мониторов отказались от этого разъема, что в случае несовместимости и наличии только цифровых видеовыходов (присутствует только HDMI, Display Port, DVI-D) и аналогового видеоинтерфейса требует покупки переходника-конвертера для подключения старого монитора к новой видеокарте.
