Как подключить лампочку через выключатель и розетку?

Устройство квартирной или домовой электросети

Прежде чем рассматривать вопросы внесения изменений в существующую сеть давайте разберёмся с тем, как она устроена. Ведь от понимания данного вопроса напрямую зависят ваши возможности на внесение в нее изменений.

Главная схема квартирной электросети

Прежде всего определимся как выполнена схема разводки по квартире или дому. Начало данная схема берет во вводном щитке.

На фото представлена возможная схема квартирной электросети

• Итак, начнем с вводного щитка. Он может располагаться в подъезде или непосредственно в квартире. В нем вы найдете вводной автоматический выключатель, на который приходит питающий кабель от общедомовой электрической сети. Иногда вместо автомата стоят пакетные переключатели или даже рубильники, но это преимущественно в старых домах.
• От вводного автомата провода идут к счетчику, а от него к автоматическим выключателям группы. Обычно этих групп две и больше. Это количество напрямую зависит от возможных нагрузок в вашей квартире.
• Групповые автоматы разделяют электрическую сеть вашей квартиры или дома на несколько не связанных друг с другом групп. Группы могут формироваться по характеру нагрузок или по удобству монтажа. Это вопрос не принципиальный. Единственное что предписывает инструкция, это разделение на разные группы электроприборов в ванной и кухне с электроприборами в жилых комнатах.
• От групповых автоматов провода идут в одну, две или большее число распределительных коробок. В них производится непосредственное подключение к групповой сети розеток и выключателей. Такая концентрация соединений в одном месте позволяет максимально упростить обслуживание и скрыть инженерные сети.

Подключение выключателей и розеток

Для того, чтоб определиться возможно ли подключение розетки от выключателя давайте разберемся в особенностях их подключения к групповому питающему проводу. Ведь отталкиваясь от этого мы сможем четко себе представить нашу будущую схему.

Подключение розетки

• Для подключения розетки согласно п.7.1.13 ПУЭ необходимо три провода. Один из них фазный, второй нулевой и третий защитное заземление. Данные провода согласно п.1.1.30 ПУЭ должны быть обозначены голубым цветом нулевой провод, желто-зеленым провод защитного заземления и любого другого цвета фазный провод.
• Фазный и нулевой провод от питающего группового провода в распределительной коробке подключаются к силовым контактам розетки. Защитное заземление к заземляющим контактам.

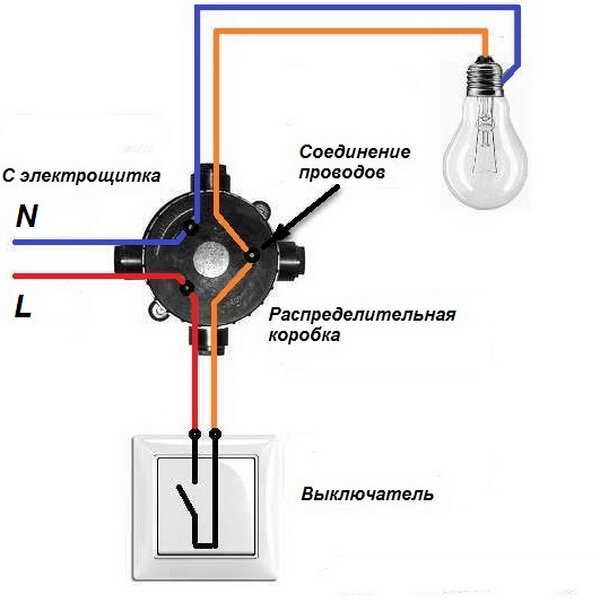

Подключение выключателя

• Подключение выключателя еще проще сделать своими руками. Ведь для этого необходимо только два провода. Причем оба из них будут фазными. Первый провод подключается к фазному проводнику групповой линии и к вводу выключателя.
• Второй провод от вывода выключателя идет в распределительную коробку, где подключается к фазному проводу светильника. Ноль светильника, подключается минуя выключатель, непосредственно в распределительной коробке к питающему проводу.

Как из аккумуляторного шуруповёрта сделать сетевой

Штатно красный провод подключается к замку зажигания авто.

Как только водитель замыкает ключом зажигания электрическую цепь, автомагнитола автоматически переходит из спящего режима в рабочий — включается подсветка дисплея автомагнитолы. При этом красный провод через замок зажигания закорачивается на плюс +12V. Мы же это делаем, принудительно соединяя жёлтый (+12V) и красный провод.

При этом автомагнитола будет включатся сразу же при подаче напряжения.

Отличие компьютерных блоков питания формата AT от ATX.

Компьютерные блоки формата AT не имеют дежурного блока питания +5 (Standby) и выходных напряжений 3,3V. Поэтому при включении такого блока на его выходах +12V, +5V, -12V, -5V напряжение появляется сразу.

У блоков питания формата ATX есть дежурный источник питания на +5VSB

(Standby). Он работает всегда, пока блок питания подключен к сети 220V. Чтобы на выходных каналах появились напряжения +12V, -12V, +5V, -5V, +3,3V нужно на главном выходном разъёме замкнутьзелёный ичёрный провод.

Если вы хотите, чтобы выходные напряжения появлялись сразу после включения БП, то можно установить перемычку между зелёным (Power ON

) и чёрным проводом. При этом блок питания будет выходить из «спящего» режима сразу после подачи на него напряжения сети 220V.

Восстановление компьютерного блока питания.

Для начала пробуем включить блок питания. В большинстве случае бывшие в употреблении (б/у или «бэушные») блоки питания от ПК, как правило, рабочие, но имеют некоторые дефекты (отсутствие некоторых выходных напряжений, пониженное напряжение на одном из каналов +12, -12, +5, -5 вольт и т.п.). Даже если блок питания запустился — при этом начнёт крутить вентилятор — стоит вскрыть корпус блока питания, выгрести из него всю пыль, открутить печатную плату и осмотреть контакты на предмет непропая. Если нужно — исправить дефекты.

Перед проведением любых работ необходимо отключать блок питания от сети 220V. Также после этого не помешает принудительно разрядить высоковольтные электролитические конденсаторы входного выпрямителя (220-470 мкФ. * 250V). Сделать это можно подключив на несколько секунд резистор на 100-200 кОм параллельно контактам конденсатора. Естественно, держать пальцами резистор не стоит — иначе можно получить лёгкий удар током.

Эта операция необходима потому, что остаточный

электрический заряд конденсаторов опасен (в рабочем режиме на них 200V!).

При случайном касании выводов конденсаторов можно получить лёгкий электрический удар. Явление весьма неприятное.

Особое внимание стоит обратить на состояние электролитических конденсаторов выходных выпрямителей. Если они вздуты, имеют разрыв засечки, то их нужно заменить новыми. Более подробно об устройстве компьютерных блоков питания формата AT рассказано здесь

Более подробно об устройстве компьютерных блоков питания формата AT рассказано здесь.

Чтобы блок питания выглядел более солидно можно покрасить его аэрозольной краской-спреем (продаётся в любом магазине автозапчастей).

Главная » Секреты ремонта автомагнитол » Текущая страница

Т

акже Вам будет интересно узнать:

Правильное соединение розеток шлейфом

Все розетки, находящиеся на одной электрической группе имеют одну схему соединения – параллельную. Но «параллелить» розетки можно разными способами: соединять их в распаячных коробках (скрутки, клеммы, пайка) — 1. или же соединять их между собой на клеммах, минуя эти коробки (соединение шлейфом ) — 2 .

Какое соединение розеток выбрать. Соединяя розетки шлейфом можно существенно сэкономить на материале – провода, коробки и, соответственно значительно сократить трудозатраты. Однако в настоящее время в Правилах Устройства Электроустановок (ПУЭ) имеется чёткий и однозначный запрет на разрыв РЕ – проводника («земли»).

В случае, если вы меняете электропроводку у себя в квартире (доме) опасаться особенно нечего – ведь вам не нужно официально вводить объект в эксплуатацию, но согласитесь, лучше спать спокойно, зная, что электропроводка вашего жилья в порядке и соответствует всем нормативным требованиям электробезопасности.

Как правильно сделать соединение розеток шлейфом. не нарушив при этом ПУЭ? Альтернатива есть: на рисунке показан метод такого соединения розеток. Способ достаточно старый, но проверенный, и для надёжности лучше не ограничиваться «земляным» проводом, а оставить неразрывными и токоведущие провода – фазный и нулевой.

При таком соединении розеток нагрузка на клеммы первой розетки, куда «приходит» питание будет ограничиваться лишь мощностью бытовых электроприборов, включенных в неё. Такой способ соединения розеток продляет срок их службы и, самое главное сохраняет РЕ – проводник («землю») неразрывным.

Особенности монтажа

Установить и подключить трехклавишную отключающую арматуру, объединенную с электророзеткой в одном корпусе, не представляет труда.

Этот блок не требует пробивки нескольких углублений (сверления отверстий), может быть подключен с использованием минимума проводов и устанавливается на любой стеновой панели.

Имеются встроенные модели и изделия с наружной установкой, для которых сверление отверстий не требуется. Блок «розетка-выключатель» выпускается как в обычном исполнении, предназначенном для установки внутри жилых помещений, так и в защищенном – для установки на улице.

При этом, розеточные отверстия прикрываются специальной крышкой, исключающей прямое попадание влаги на контактные группы и внутрь корпуса.

При самостоятельной установке сблокированной электроарматуры, никакого специализированного инструмента не потребуется.

Мастеру будет достаточно следующего мини-арсенала:

1. Электродрель с буровой колонкой.
2. Одна-две отвертки с изолированными ручками.
3. Пассатижи и кусачки (бокорезы) с изолированными рукоятками.

Современную сблокированную электроарматуру можно устанавливать на любые виды стен – деревянные, кирпичные или бетонные, а также на любой вид отделки.

Многие, скептически относятся к сблокированной электроарматуре, считая, что выход из строя одного элемента (розетки или выключателя) требуют замены всего устройства, цена которого несколько больше, чем суммарная стоимость одиночных электророзеток и электровыключателей. Однако, эта разница настолько незначительна, удобство пользования полностью компенсирует все финансовые потери.

Установка розетки с одноклавишным выключателем

Выбираем кабель (определяем необходимое количество жил)

Перед тем как подключать розетку с выключателем – обязательно нужно определиться с количеством жил в подводимом к ней электрическом кабеле. В квартирах, где в его составе имеется отдельный провод для заземления – придется запастись четырехжильным изделием, в котором предусмотрены фазная, нулевая и заземляющая шины. Четвертая жила нужна для подсоединения провода, отводимого в сторону коммутируемого осветительного прибора. В домах старого жилого фонда в квартиру подводится двухжильный кабель, с входящими в его состав фазным и нулевым проводниками. В этой ситуации соединительный кабель должен иметь три провода.

Монтаж блока розетка-выключатель

Перед началом монтажных работ, прежде всего, от домашней сети отключается электропитание, после чего на выбранном участке стены делается разметка под комбинированный блок. Все дальнейшие действия описываются представленной ниже последовательностью операций:

1. Сначала в размеченных местах дрелью с насадкой типа «коронка» высверливаются отверстия, после чего выбирается ниша нужного размера (под устанавливаемый блок).
2. Вслед за этим от расположенной поблизости монтажной коробки по предварительно подготовленной канавке протягивается отрезок соединительного кабеля.
3. Другой его конец подсоединяется к закрепленному в нише блоку и через выключатель соединяется с силовой розеткой.
4. По завершении этих операций провода в штробе закрепляются алебастром, а после его высыхания заделывается штукатурным раствором.

Перед тем как подключить выключатель через розетку – необходимо подготовить простейший набор инструментов. Кроме того, потребуется расходный материал и сами установочные изделия с розеткой и коммутаторами. Монтаж рассмотрим на примере простейшего варианта одноклавишного блока, в котором коммутируется только один контакт.

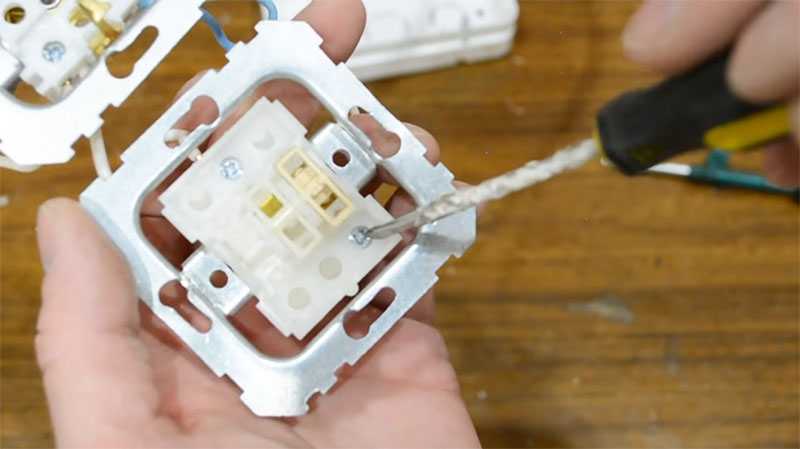

Перед установкой нужно будет снять с монтируемого прибора декоративную накладку, а затем удалить клавишу отверткой с тонким жалом.

Затем розетку и выключатель достают из корпуса блока и подключают провода согласно схеме, приведенной на фото ниже.

Инструменты и материалы

В обязательный инструментальный набор, необходимый для подключения одного выключателя и розетки, входят:

• три различные по исполнению отвертки;
• обычные плоскогубцы и бокорезы;
• остро отточенный монтажный нож;
• электрическая дрель с насадкой типа «коронка».

Рукоятки всех электрических инструментов должны иметь надежное изоляционное покрытие.

Из материалов нужно будет подготовить четырехжильный кабель, монтажную (распределительную) коробку и изоляционную ленту.

Подключение фазы, ноля и заземляющей шины

Правильно подключенная фаза – это обязательное условие, влияющее не только на работоспособность блока, но и определяющее безопасность пользования системой «выключатель и розетка». Как правило, провода в кабеле маркируются цветом и обозначаются следующим образом:

• фазная жила – белый, красный или коричневый цвет изоляции;
• нулевой проводник – жила в изоляционном покрытии синей расцветки;
• заземляющая шина – провод в изоляции желто-зеленого цвета.

Цветовая маркировка проводов в кабеле

При наличии такой маркировки идентифицировать подводящие проводники совсем несложно. Если же в старой проводке с двумя жилами она отсутствует – потребуется индикаторная отвертка, порядок работы с которой рассматривается отдельно.

При прикосновении к фазному проводу зажатым в руке индикатором напряжения встроенная лампочка должна загореться. Эта жила и будет являться фазой. Оставшийся проводник будет естественно нулевым проводником.

Провод на светильник или лампу

Еще один проводник в подсоединенном к блоку кабеле предназначен для подключения к осветительному прибору, коммутируемому выключателем. Он обычно никак не маркируется, но найти его сможет даже новичок в электрике. Если снять с блока декоративную крышку – под ней обнаружатся клеммы выключателя, к которым подводятся разные провода. С одной его стороны они объединены между собой (электрически связаны) и подсоединяются к фазному проводу, а с другой – отводятся отдельно. Этот раздельный отвод и предназначен для подключения к светильнику или лампочке.

Последствия

Мало-мальски разбирающемуся в электротехнике человеку станет ясно, что вывести розетку от выключателя, не меняя электрического монтажа этих коммутационных аппаратов, нельзя. Любые бытовые приборы будут полноценно работать только на двух потенциалах – фазном и нулевом. А в выключателях имеется только фаза, они никак не могут обеспечить подачу нуля на розетку.

Параллельная схема подключения розетки и выключателя даст нам в итоге такую картину. Каждый раз, как только вы включите в сеть бытовой прибор, ток будет протекать через осветительный прибор и лампочка загорится. Такая схема нежелательна по следующим причинам:

• Одновременно будут работать два потребителя (светильник и бытовой прибор), это может привести к перегреву проводов. А вы знаете, что любой дополнительный нагрев электрической сети – это уже причина для аварийной ситуации.
• Мощные приборы (более 500 ватт) подключать по такой схеме нельзя, так как через лампу в светильнике будет протекать повышенный ток, что повлечёт выход её из работы (перегорит).
• В момент подключения потребителей в сети возможна посадка напряжения. В этом случае могут отключиться другие бытовые приборы, например, холодильник.

Предыдущая
РазноеУстройство и принцип действия лампы накаливания
Следующая
РазноеКак расположить на натяжном потолке светильники?

Как подключить лампочку через выключатель и розетку

Всегда перед началом ремонтных работ в помещении по переносу точек включения светильников необходимо заранее продумать места их установки. Работы по монтажу выключателей и розеток должны сопровождаться соблюдением правил безопасной работы. Если помещение было в эксплуатации, его надо обесточить, монтаж проводов проводить по утвержденной схеме.

Решением многих вопросов в ремонтируемом помещении является подключение включающего устройства (выключателя) люстры или другого электрического устройства от розетки. В процессе ремонта этот способ поможет сэкономить на проводах, на времени выполнения работ, не надо делать дополнительных штроб.

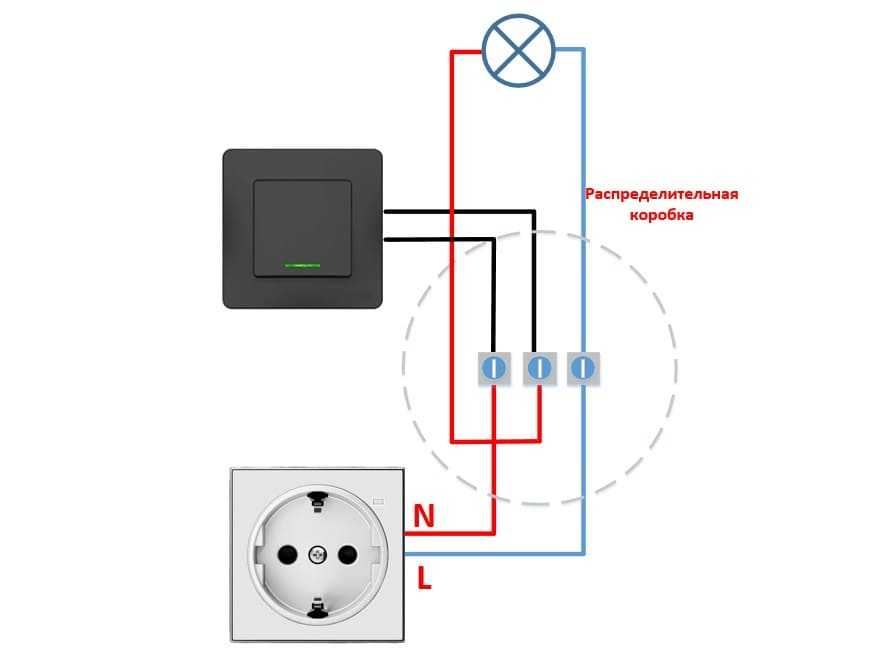

Схема подключения светильника при объединении розетки и выключателя в одном блоке

Объединенные в одном корпусе розетка и выключатель – далеко не редкость. Сегодня на заводах их выпускают большим тиражом. Их главные преимущества – экономия проводов и места, меньшие трудовые и временные затраты и высокая безопасность в эксплуатации. Чтобы соединить прибор с лампочкой, необходимо выполнить следующие действия:

1. Подготовить место на поверхности стены под подрозетник. В современных домах из железобетонных элементов уже имеются посадочные отверстия с проводкой. Если их нет, нужно воспользоваться перфоратором. В деревянных домах часто применяют накладные конструкции с внешней проводкой.
2. От главного электрощитка к распределительной коробке прокладывается двухжильный провод. По нему будет идти фаза и ноль.
3. С распредкорпусом также нужно соединить паражильный проводник от лампочки и три провода от блока с выключателем и розеткой.
4. Источник тока в щитке подключается с проводами: фаза посылается на розетку и выключатель.
5. Нулевые жилы лампочки и розетки необходимо соединить с аналогичным проводом общей электросети.
6. Остальные две жилы (идущие от патрона люстры и выключателя) объединяются и изолируются.
7. При наличии проводника «земля» в корпусе выключателя-розетки необходимо соединить его с заземляющим проводником.

Такая схема подключения позволит использовать независимо друг от друга объединенные в один модуль приборы. Однако существует иная методика – когда ток в розетку подается в положении включенного выключателя и наоборот. При таком варианте алгоритм действий следующий:

1. Подготавливается место установки (по выше приведенной схеме).
2. К распределительной коробке подводятся три двухжильных проводника – по паре (фаза + ноль) от розетки, выключателя и щитка.
3. Фазную жилу общей сети необходимо соединить с аналогичным проводом выключателя.
4. Нулевая ветка перекручивается с проводом от розетки
5. Два оставшиеся свободными проводника в устройстве соединяются между собой.

Важно! Приведенная схема подсоединения коммутируемой посредством выключателя розетки пригодна для редкого употребления. Например, она может использоваться для включения и выключения лампочки в подвале, питаемой через удлинитель с вилкой

Подключение отдельно выключателя и розетки

Перед тем, как подсоединить выключатель и розетку, давайте немного поговорим об однофазной электрической сети, которой мы пользуемся.

При соблюдении всех правил и норм ПУЭ она состоит из трех проводов:

• Первый – это фазный провод, может иметь любую расцветку. Место его подключения на электрооборудовании обычно обозначают «L».
• Второй – это нулевой провод. Согласно п.1.1.29 ПУЭ (Правил устройства электроустановок), он должен быть обозначен голубым цветом. Место его подключения на электрооборудовании обязательно обозначается «N».
• И третий провод – это защитное заземление. Он обозначен желто-зеленым цветом. Место его подключения обозначается знаком заземления.

Подключение розетки

При отдельном подключении розетки ни одна инструкция не предъявляет особых требований к чередованию фазного и нулевого проводов. Поэтому ее подключение достаточно просто и не требует особых знаний.

Подключение розетки

Итак:

• Для этого, прежде всего, следует снять напряжение с распределительной коробки, в которой будет осуществляться подключение.
• Определить в распределительной коробке фазный, нулевой и защитный провод. Сделать это можно по цветовой раскраске провода. Если же расключение выполнено не в соответствии с нормами ПУЭ, то это следует сделать при помощи индикатора напряжения.
• Подключаем каждую жилу трехжильного провода к фазному, нулевому и защитному проводу. Делаем это в соответствии с нормами ПУЭ.
• Теперь подключение производим непосредственно на розетке. Защитный провод подключаем к заземляющим контактам розетки. А фазный и нулевой к силовым контактам розетки. Причем, последовательность не важна.
• После закрепления розетки в посадочной коробке и укладки кабеля розетку можно ставить под напряжение.

Подключение выключателя

При подключении выключателя своими руками следует учитывать то, что согласно п.6.1.7. ПУЭ, выключатель должен отключать фазный провод светильника или другого оборудования, подключенного через выключатель. Это является главным требованием, которое мы должны соблюсти.

В остальном же расключение выключателя достаточно просто и многочисленные видео могут помочь вам в этом вопросе.

На фото приведены схемы подключения различных выключателей

Итак:

• Прежде всего снимаем напряжение с распределительной коробки, в которой предстоит монтаж.
• Теперь подключаем нулевой и защитный провод, которые пойдут непосредственно к светильнику. Второй конец этих проводов можно сразу подключить к клеммам светильника.
• С фазным проводом все не намного сложнее. Сначала подключаем его к фазному проводу в распределительной коробке. Затем к вводу выключателя.
• Теперь подключаем провод к выводу выключателя и к клемме светильника.

Установка блока наружного исполнения

Такой блок имеет свои достоинства и недостатки. Установить и заменить данную конструкцию проще, а также быстрее можно обнаружить неполадки в работе устройства по его внешнему виду – это положительные стороны. К недостаткам относится лишь то, что в интерьере открытая проводка и блоки наружной установки смотрятся не столь красиво. Поэтому чаще всего такие устройства применяют в гаражах, банях, сараях и других хозяйственных помещениях.

1. Всегда любые работы, связанные с электричеством, начинайте с обесточивания помещения, где будете трудиться. Отключите напряжение и с помощью индикаторной отвёртки проверьте его отсутствие.
2. Разберите корпус блока, сняв верхнюю (или переднюю) крышку.
3. Заднюю крышку с сердцевиной необходимо закрепить на стене. Приложите её в месте будущей установки и наметьте простым карандашом места крепежа. Отложите блок пока в сторону, просверлите намеченные места, вбейте дюбеля. Теперь можно зафиксировать саморезами сердцевину блока.
4. Затем выполняется электрическая часть (о том, как подключить блок к питающей сети речь пойдёт ниже), осталось только надеть верхнюю крышку и зафиксировать её при помощи винтов.

Важно! Если установка наружного блока производится на деревянной стене, между ними смонтируйте паронитовую прокладку. В случае нагрева контактов и дальнейшего воспламенения изоляции, паронит предотвратит самовозгорание деревянной стенки

Шаг 4. Процесс монтажа устройства

Сначала на стену устанавливается подрозетник. Затем оголяются его контакты и соединяются с контактами разобранного выключателя с помощью заранее подготовленного провода. Подрозетник закрывается с помощью болтов, а к нему прикручивается корпус самой розетки. Получившаяся в результате работ проводка крепится к стене на высоте не менее 30 см от пола. Наша розетка готова.

При использовании в доме такой конструкции стоит помнить, что свет в комнате будет включаться каждый раз, как начнет работать прибор, подключенный в получившуюся розетку.

В старых квартирах, которые все еще активно продаются, проводка проведена довольно давно. И зачастую полноценные работы по ее новой прокладке мы провести не в состоянии. Однако порой возникает необходимость создания дополнительного места для питания электроприборов. И вопросы о том, можно ли к розетке подключить выключатель, задаются довольно часто. Сегодня мы попытаемся на эти вопросы ответить.

Не важно, собираетесь ли вы работать с розеткой или с выключателем света, помните, что речь идет об электричестве. Поэтому работать с ним необходимо, соблюдая все правила безопасности, а также имея специальное оборудование. Если не уверены в своих силах, то процесс лучше всего доверить профессионалам своего дела

Если не уверены в своих силах, то процесс лучше всего доверить профессионалам своего дела.

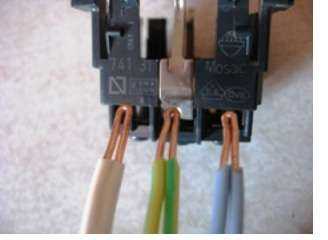

Подключение жил кабеля к контактам блока

Для коммутации именно такой модели, как в сегодняшнем примере (розетка с заземлением и одноклавишный выключатель) понадобится 4 жилы. Их количество может увеличиваться по одной на каждую дополнительную клавишу. Здесь же 3 жилы будут приходящими – это фаза, ноль и земля, а одна отходящая (сигнальная), по которой питание пойдёт от выключателя на освещение.

Если блок приобретается в сборе, а не изготавливается самостоятельно, то розетка с выключателем уже соединена перемычкой. По ней будет идти напряжение. Если же домашний мастер самостоятельно собирает подобный блок, то стоит помнить, что по такой перемычке обязательно должна проходить фаза. Прохождение через выключатель нуля не допускается нормами ПУЭ. Это опасно не только при последующем обслуживании осветительных приборов, но и при их эксплуатации. Подробнее в этом вопросе разберёмся ниже.

Подключение фазного провода

Фазный провод необходимо подключить к контакту, на котором «сидит» перемычка. Это позволит одновременно запитать и розетку, и контакт выключателя. Самым удобным вариантом будет использование четырёхжильного кабеля. Здесь легко разобраться с подключением согласно цветовой маркировке. В качестве фазного провода может использоваться жила любого цвета, кроме голубого и жёлто-зелёного. В четырёхжильном кабеле как раз две жилы будут использоваться как фазные – для вводного и сигнального.

В нашем случае, в качестве фазного провода был использован обычный белый.

Заземляющая жила

Если на розетке имеется скоба или контакт заземления, его необходимо подключить. Для этого используется жёлто-зелёная жила кабеля, которая и коммутируется с нужным контактом. При этом стоит понимать, что заземление необходимо только для розетки. Выключатель этого не требует.

Нулевая жила и её подключение

В качестве нулевой жилы в сегодняшнем примере был использован, как и положено, голубой провод. Он должен быть подключён ко второму (свободному) контакту розетки. Больше нейтраль никуда не идёт, в коммутации выключателя она не нужна.

Многие считают, что не имеет значения, что пройдёт через выключатель – ноль или фаза. Ведь при размыкании как одного, так и другого, свет всё равно погаснет. Однако такое заблуждение довольно опасно. Ведь при разрыве нуля и отключении лампы, напряжение на ней всё равно останется. А теперь представим, что нужно поменять излучатель. Мастер встаёт на табурет или стремянку, берётся за патрон и при определённых условиях получает удар электрическим током.

Кроме того, энергосберегающие лампы, которые так полюбились Россиянам в последние годы, довольно плохо реагируют на подобное подключение. Они периодически моргают при разомкнутом выключателе по причине того, что в их схеме присутствует конденсатор. Он медленно накапливает напряжение с фазного провода, а когда оно достигает предела ёмкости, выдаёт разряд на лампу.

Сигнальная жила провода

Последней подключается сигнальная жила, по которой напряжение будет подаваться на приборы освещения. Она должна быть немного длиннее остальных для удобства монтажа. Сигнальная жила подключается на оставшийся свободным контакт выключателя. Обычно он располагается в самом низу блока. В нашем случае для соединения была использована белая жила с красной полосой, идущая в кабеле.

После того, как последняя жила зафиксирована на контакте, можно собирать блок в обратном порядке и закреплять его в нужном месте.

Как подключить светильник через выключатель от розетки

Используют проводники с тремя или четырьмя жилами, выполняющими разные функции, и при разделении зачищают их от изоляции на несколько сантиметров. Само собой, квартира должна быть предварительно обесточена. Провода и отдельные жилы подключают по предварительно спроектированной схеме, следя за тем, чтобы они протягивались ровными прямыми линиями и не образовывали узлов или переплетений. Если установка производится в помещении, стены которого сделаны из дерева, необходимо заранее проложить пути, используя пластиковые изолирующие пластинки. Чтобы проложить пути электропроводки скрыто, нужны штробы. Под эту опцию в железобетонных строениях отводятся специальные каналы.

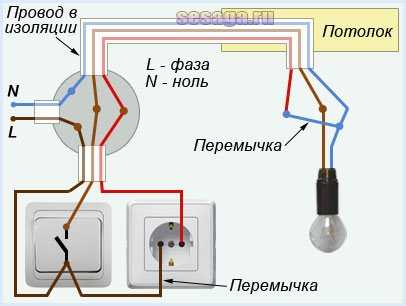

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

• Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
• Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
• При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
• Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.
