Распиновка rj-45: для чего нужна, как производится

Инструкция

Техника обжимки кабеля связи выглядит следующим образом:

• Отрезается кабель заданной длины.
• С краев на расстоянии 3-4 см снимается оболочка.
• Скрученные в пары провода раскручиваются.
• Проводки размещаются друг относительно друга согласно выбранной схеме по цветам.
• Далее все провода выравниваются по одной линии.
• После этого заводятся в посадочные места коннектора.
• Затем коннектор вставляется в кримпер и сжимается до характерного щелчка.
• Соединение проверяется на прочность – кабель не должен вытягиваться из коннектора.
• В завершении проверяется работоспособность собранного патч-корда – установкой в компьютерный разъем, LAN-тестером или прозвонкой мультиметром.

Аналогичным образом можно удлинить интернет-кабель. Для этого края стыкуемых проводников обжимаются по рассмотренной технологии, а затем вставляются в специальный переходник с разъемами с 2-х сторон.

Видео-урок по обжимке витой пары:

Коротко о главном

Витая пара представляет собой 1-, 2- или 4-х-парный кабель с защитной или обычной оболочкой. Предназначается для создания связи между ПК и другими устройствами посредством Ethernet-разъема. Различаются между собой по ряду признаков – типу защиты, количеству жил, категориям и свойствам покрытия.

Для обжима витой пары RJ 45 применяются такие схемы:

• Прямая на 8 жил.
• Кросс на 8 жил.
• Прямая на 4 жилы.
• Кросс на 4 жилы.

Категории кабеля витая пара (скорость передачи данных).

Витая пара: категории, обжим, советы по работе

Несмотря на распространение оптических сетей, медные линии остаются основным типом кабелей на расстояниях до 100 метров. Простые в монтаже и обслуживании, надёжные и очень экономичные. Да, некоторые производители пытаются изменить ситуацию, но в ближайшие лет 15 серьёзных подвижек в этой области ждать не приходится.

Самым распространённым медным кабелем сегодня является витая пара – четыре пары медных или медно-алюминиевых проводника диаметром 0.52мм. Нет сетевого инженера, которой бы не сталкивался с этим кабелем. Рассмотрим основные типы витой пары и как с ней обращаться.

Особенности обжима проводника из 8 и 4 жил

Материалы и инструменты для работы

Технология монтажа компьютерных розеток

В том, чтобы подключить компьютерную розетку своими руками, нет ничего сложного. Нужно лишь придерживаться в своих действиях заданной последовательности.

Выбор необходимых инструментов

Для проведения работ необходимо подготовить:

• перфоратор, оснащенный коронкой соответствующего диаметра;
• кроссировочный нож для снятия изоляции;
• набор отверток;
• тестер.

Помимо основного набора инструментов заранее стоит позаботиться о приобретении обжимных клещей. Этот инструмент стоит порядка 10 долларов. А потому для разовой работы имеет смысл взять его на прокат.

Подведение кабеля и монтаж подрозетника

Первым делом подводят кабель к точке монтажа. Его можно проложить открытым или закрытым способом. Первый способ предполагает прокладку кабеля в пластиковых коробах, оснащенных съемными крышками, или размещение за стенками плинтуса.

Разместив кабель накладным способом и «посадив» его на DIN-рейку, можно не только упростить процедуру монтажа, но и облегчить процесс обслуживания

Широкое распространение получил и так называемый модульнакладной способ, предполагающий закрепление кабеля на стене с помощью специальных дюбелей варианта «быстрый монтаж».

Для реализации второго способа проделывают штробы, в полость которых и прокладывают кабель. Для этого с помощью перфоратора, оснащенного специальной коронкой, проделывают круглую нишу в стене. Диаметр коронки должен совпадать с размером коробки.

Монтажную коробку точки подключения заглубляют в проделанное отверстие в стене и фиксируют с помощью шурупов и дюбелей

Конец подведенного кабеля отрезают, оставляя запас для возможности последующего многократного соединения. Лишний конец нужно аккуратно уложить по кругу внутри коробки, избегая переломов проводника.

Подключение контактов устройства

Чтобы подключить розетку, с помощью лезвий кроссировочного ножа снимают внешнюю защитную изоляцию, освобождая конец длиной в 5-6 см

Эту процедуру следует выполнять осторожно с тем, чтобы избежать повреждения изоляции проводников

Под снятой изоляцией должны показаться четыре разноцветных пары проводников, скрученных по двое; в некоторых кабелях предусмотрен также тонкий экранирующий провод

Каждую пару аккуратно разравнивают. Зачищать их нет необходимости, поскольку само устройство платформы обеспечивает надежный контакт. С корпуса розетки снимают лицевую панель, откручивая фиксирующий его болтик.

Некоторые модели розеток оснащены специальными защелками, которые работают по типу зажимов. В таких моделях, чтобы снять часть фурнитуры и получить доступ к внутреннему механизму, нужно аккуратно повернуть расположенную по задней грани фиксатор-рукоятку.

Каждую жилу вкладывают в прорези розетки, ориентируясь на схему подключения с цветами под каждым номером, нанесенную на верхнюю грань устройства, либо же прилагаемую в инструкции к нему

Все жилы поочередно в соответствии с расцветкой вставляют в фиксатор. Конец каждой жилы фиксируют с помощью прижимного болта. Чтобы утопить каждую жилу как можно глубже, используют обратную сторону канцелярского ножа.

Цветовое кодирование маркировки всех клемм значительно упрощает процесс состыковки компьютерной розетки и обжим витой пары. Не стоит переживать, если жила заходит не до конца. При возвращении фиксатора в исходное положение размещенные по бокам выемки протолкнут жилы до конца.

Когда все проводники завели в посадочные места, торчащие кусочки аккуратно обрезают.

Все о том, каким образом производится распиновка проводников витой пары, вы сможете прочесть здесь.

«Сердцевину» с подключенными жилами устанавливают на прежнее место, проворачивая фиксатор-рукоятку в противоположном направлении

Применяя открытый способ монтажа, корпус устройства фиксируют на стене, направляя компьютерный разъем вниз, а входное отверстие для кабеля вверх. При закрытом способе монтажа розетку заглубляют в подготовленное для нее гнездо, фиксируя посредством распорок.

На завершающем этапе с помощью тестера проверяют правильность подключения. Если тестера под рукой нет, можно в подключенную, но еще не установленную в подрозетник «сердцевину» просто воткнуть конец идущего к компьютеру кабеля.

Убедившись в правильности подключения, остается только прикрутить лицевую панель.

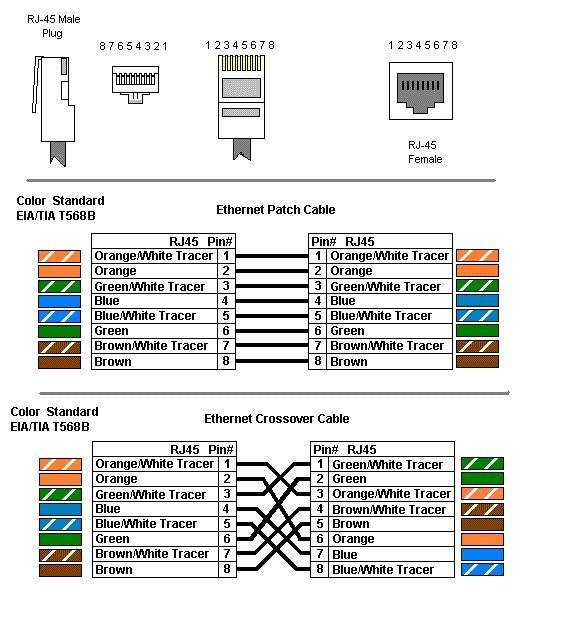

How to wire your own RJ-45 Ethernet cable

The ethernet cable wiring is simple. You must have some RJ-45 connectors, UTP cable, Rj-45 Modular Connector Crimper and a hand. The ethernet cable,connectors and Connector Crimper are available at local computer store or most electrical centers.

Pull the cable off the reel to the desired length and cut.

Inside the ethernet cable, there are 8 color coded wires. They are twisted into 4 pairs of wires. One wire in the pair is a solid colored and the other is a primarily white with a colored stripe. Start on one end and strip the cable jacket off (about 2-3cm) using a stripper or a knife. The insulation of cable wires must remain intact!

Untwist the pairs and align the wires in the correct order (see the or   pinout above ). Flatten the wires and trim the ends of the wires, leaving approximately 12-14 mm in wire length. Check the correct order, flattness  and tightness of wires bundle.

Hold the RJ-45 connector (clip down)  and carefully insert wires into the connector.

Each wire should be inserted as deep as possible (to the front of the RJ45 plug).

Check the wires order once again. Carefully hold the wire and firmly crimp the RJ-45 with the modular connector crimper.

Repeat the above for the second RJ45 connector of cable.

That’s all. Test the Ethernet cable.

Как обжать кабель rj-45 правильно?

Стандарты и схема подключения

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

по стандарту “A”

по стандарту “B”

В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.

“A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

бело-оранжевый

оранжевый

бело-зеленый

зеленый

На другой стороне:

синий

бело-синий

бело-коричневый

коричневый

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Розетка фактически уже подключена. Осталось ее вставить на место в суппорт.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Когда вы захлопываете крышку, ножи автоматически прорезают изоляцию и образуется контактное соединение. В инструкции таких марок нередко указывают, что при подключении провода, использование специальных обжимок-кроссователей запрещено.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Далее устанавливаете лицевую панель и декоративную рамку.

Ручной сопутствующий инструмент

К таким устройствам относятся тестеры RJ 45 (LAN tester) и кабельные стрипперы.

LAN tester

Сетевой тестер RJ45 предназначен для диагностирования кабельных сетей, соединяющих ПК и компьютерное оборудование. Тестер витой пары имеет два USB входа. Проверяют состояние кабеля таким образом:

• в проёмы прибора вставляют коннекторы обоих концов кабеля;
• светодиодные цепочки двух дорожек начинают загораться, проверяя все жилы витой пары;
• если происходит синхронное мигание окошек, то это означает исправное состояние кабеля;
• в противном случае сбой порядка ритмичного горения индикаторов говорит о том, что в каких-то жилах произошёл обрыв.

Дополнительная информация. При больших длинах кабелей витой пары используют две части тестера. Их разносят по концам провода и подключают коннекторы. На головной части прибора будет отражаться достоверная информация о состоянии всей витой пары.

LAN tester

Кабельные стрипперы

Это довольно нехитрые приспособления для снятия оболочки с конца витой пары. Как правило, это разъёмный цилиндр с серповидным лезвием внутри. Устройством охватывают кабель и делают круговое движение. В результате требуемый отрезок оболочки срезается, не повредив изоляцию жил витых проводников.

Порядок при обжимке

А теперь переходим непосредственно к правильному способу обжать кабель. В работе будьте аккуратны – главное не повредить себя, а коннекторы дешевые)

Шаг 1. Снимаем изоляцию

Сначала снимите изоляцию с провода – ее можно аккуратно поддеть ножницами или использовать зачистщик на кримпере – вставили, провернули, и обертка отлетела. Она хрупкая, так довольно легко снимается. Снимать изоляцию нужно не так уж и много – пары сантиметров от конца хватит. Если что, потом все подрежете. Клещи имеют специальные метки, по какой уровень нужно обрезать покрытие.

Шаг 2. Расправляем провода

Теперь берем наши провода, расправляем их и располагаем согласно схеме распиновки. Из рекомендаций – попробуйте их расправить карандашом или ручной – становятся гладкими и теснорасположенными друг к другу – что нам и нужно.

Шаг 3. Обрезаем

Теперь самое время обрезать и выровнять наши провода. Обрезаем или кусачками, или теми же клещами, да хоть ножом. Оставляем около сантиметра чистого провода. При практике точно научитесь выверять расстояние.

Шаг 4. Попадаем в коннектор

Самая сложная часть. Нужно теперь нашу конструкцию вставить в коннектор. Коннектор при вставке располагается вниз ножкой. Почему сложно – провода норовят не попадать в свои канавки, залезают к соседям, загибаются, путаются

Здесь рекомендация – терпение и еще раз обратить внимание на обработку карандашом – помогает

Шаг 5. Вставляем до конца

После попадания – надавливаем на кабель, чтобы проводки зашли до самого упор. При этом обертка спрячется в самом коннекторе. Если обертка не зайдет в коннектор – возможны переломы в будущем. Если напротив окажется короткой – провода не дойдут до ножей. Так что все с опытом и на глаз.

А теперь самое время прожать наши ножи – способы обсудили выше, но лучше использовать клещи. Берете и прожимаете.

Шаг 7. Проверка и доработка

Обязательно проверьте соединение на компьютере или роутере перед тем как убирать инструменты. Порой с первого раза может не получиться. Самый простой способ исправить ситуацию перед тем, как расстроиться – прожать ножи еще раз, но сильнее. Очень часто помогает.

Если же коннекта нет, обратите внимание на это:

Остальное можно списать только на поломку кабеля.

Изначально до обжимки сетевого кабеля можно насадить вот такие кожухи. Отлично предохраняют от перегиба возле коннектора, но на практике все живет и без них. Видов очень много, статья не о том. Для справки.

Разъем RJ45 распиновка

Разъем RJ45 обычно используется для подключения сетевых карт концентраторов к кабелям 10base-T и 100Base-TX в сети. RJ45 — это стандартный тип физического разъема для сетевых кабелей. Разъем RJ45 представляет собой 8-контактный модульный разъем с 8 контактами, используемый для подключения компьютеров через локальную сеть с помощью концентраторов. На сетевых картах пара 1-2 является передатчиком, а пара 3-6 — приемником. Две другие пары не используются. Перекрестные кабели используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штифты обычно соединяются по прямой линии как вперед, так и крест-накрест. Первоначально они использовались в качестве стандарта только для телефона, но позже были применены к высокоскоростным модемам и другим компьютерным сетям.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждая из которых состоит из однотонного провода и полосы того же цвета. Для разъема RJ-45 существует два стандарта: T-568A и T-568B. Хотя имеется 4 пары проводов, 10BaseT / 100BaseT Ethernet использует только 2 пары: оранжевую и зеленую. Два других цвета (синий и коричневый) можно использовать для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A на обоих концах).

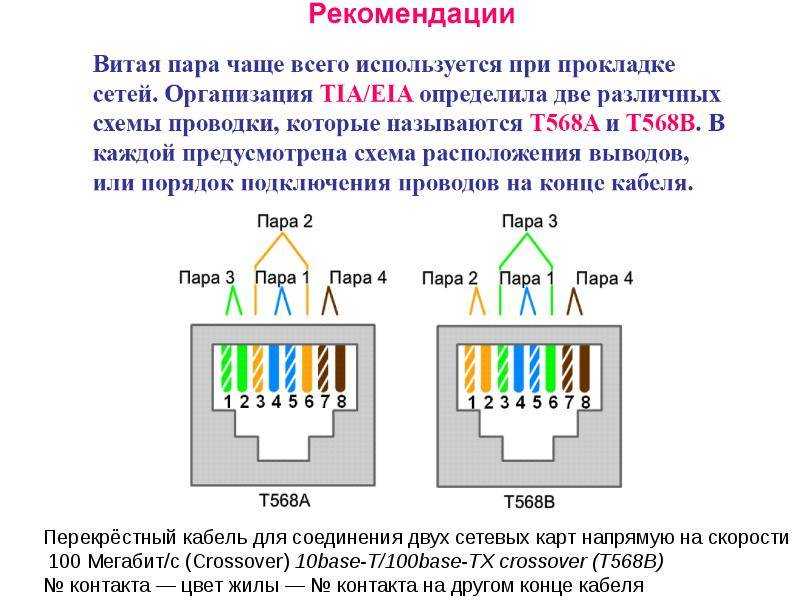

Цветная схема T-568A

1 Бело-зеленый.

2 Зеленый.

3 Бело-оранжевый.

4 Синий.

5 Белый и синий.

6 Оранжевый.

7 Бело-коричневый.

8 Коричневый.

Также распиновка продублирована на изображении ниже.

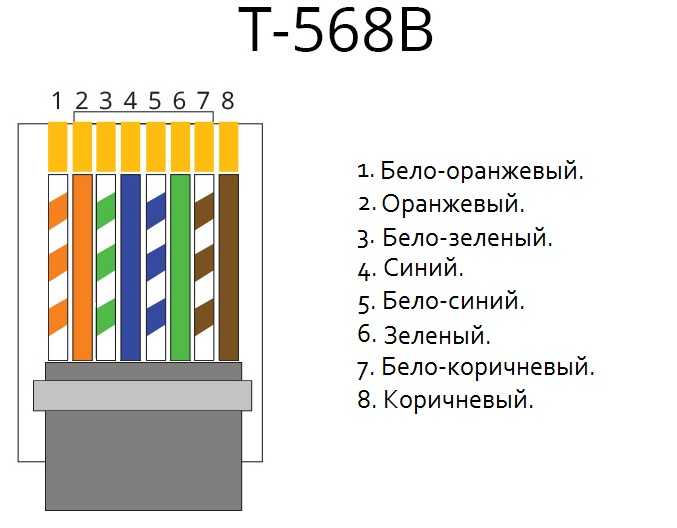

Цветная схема T-568B

1 бело-оранжевый.

2 апельсина.

3 Бело-зеленый.

4 Синий.

5 Белый и синий.

6 Зеленый.

7 Бело-коричневый.

8 Коричневый.

Также распиновка продублирована на изображении ниже.

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Такая схема позволит помимо информационного сигнала передавать питающее напряжение на коммутатор, роутер или любое другое устройство. Это избавляет от необходимости покупать отдельный шнур питания. В распиновке разъема rj-45 синий и коричневый провода используются для подачи электричества. Вы спросите меня, где это нам полезно? Ответ: при установке видеонаблюдения подавать электричество на коммутатор. Многие из них рассчитаны на питание от разъема RJ-45. И т.п.

Запомнить! Питание по сетевому кабелю 220В категорически невозможно, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемыми. Стандартный диаметр сетевого кабеля 0,51 мм, это позволяет пропускать напряжение до 1,5 А. Если нужно больше прыгнуть, соедините два провода параллельно, вы получите увеличение в 2 раза (3 А).

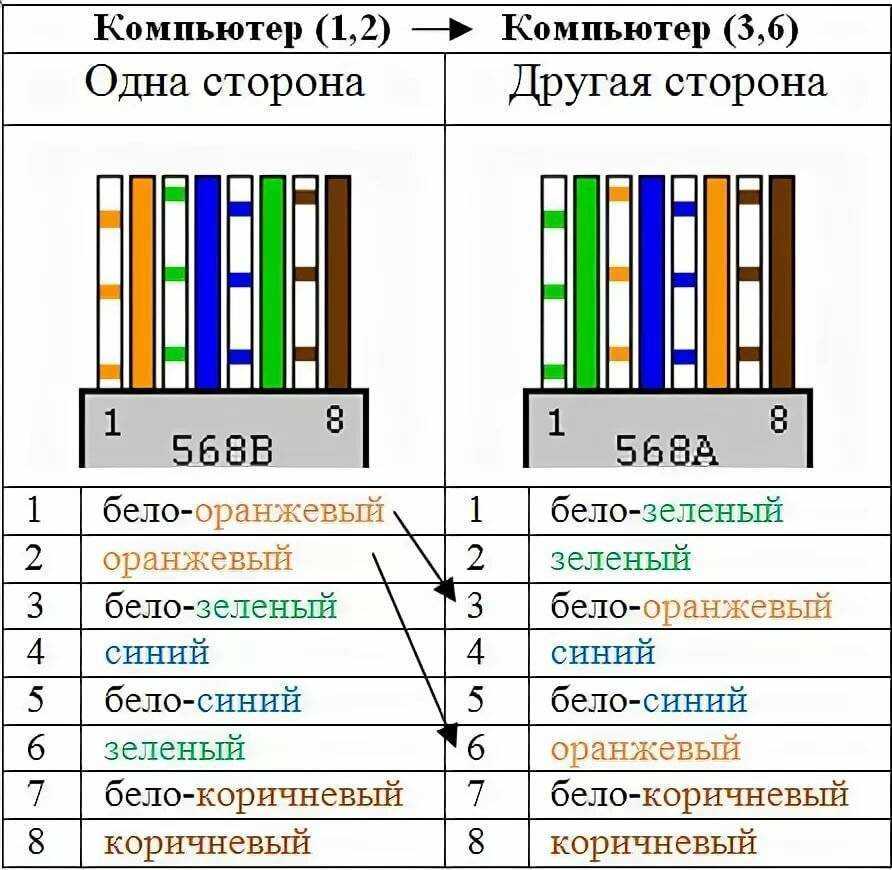

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Чтобы обеспечить соединение между устройствами со скоростью 1 Гбит / с, необходимо использовать 4 пары (8 проводов). См. Ниже пример сжатия.

Возможно, вас заинтересует эта статья о том, как включить bluetooth на ноутбуке с Windows 7, 10.

Распиновка для локальной сети, в которой больше 2х компьютеров:

1. Разворачиваем пары и выравниваем пряди в следующей последовательности (сверху вниз):
   1. Белый Апельсин,
   2. апельсин,
   3. белый зеленый,
   4. синий,
   5. синий белый,
   6. зеленый,
   7. бело-коричневый
   8. коричневый.
2. Выравниваем провода ровно в одной плоскости и отрезаем лишнюю длину пар так, чтобы примерно 1 сантиметр был не больше внешней изоляции.
3. Берем нитку в левую руку так, чтобы бело-оранжевая нить была дальше от вас, а коричневая — ближе к вам. Проверяем последовательность проводов по схеме в пункте 1.
4. Берем разъем 8P8C в правую руку с зажимом внизу и вставляем провод в разъем так, чтобы каждый провод попадал в отдельную ячейку. Всего 8 ячеек.
5. Опять же проверяем правильность расположения проводов, описанных в пункте 1.
6. Вставляем коннектор в обжимной инструмент. Вдавите провод до упора, чтобы все провода были глубже зубцов контактов разъема. И когти аккуратно стягиваем.
7. Так же все повторяем со вторым концом нити. Похоже.

Устройство витой пары.

UTP network cabling

Category 5 cable, commonly known as Cat 5, is an unshielded twisted pair cable type designed for high signal integrity. With the 2001 introduction of the TIA/EIA-568-B standard for RJ-45 connection, the category 5 cabling specification was obsoleted and superseded by the category 5e specification.

The original specification for category 5 cable was defined in ANSI/TIA/EIA-568-A, with clarification in TSB-95. These documents specified performance characteristics and test requirements for frequencies of up to 100 MHz. Category 5 cable included four twisted pairs in a single cable jacket. It was most commonly used for 100Mbit/s networks, such as 100BASE-TX Ethernet, although IEEE 802.3ab defined standards for 1000BASE-T — gigabit Ethernet over category 5 cable. Cat 5 cable typically had three twists per inch of each twisted pair of 24 gauge copper wires within the cable. The twisting of the cable reduces electrical interference and crosstalk.

Cat 5e cable is an enhanced version of Cat 5 that adds specifications for far-end crosstalk, usually used for gigabit ethernet. Cat 5e cable does not enable longer cable distances for Ethernet networks: horizontal cables are still limited to a maximum of 90 m in length. Cat 5e cable performance characteristics and test methods are defined in TIA/EIA-568-B.2-2001.

Category 6 cable, commonly referred to as Cat 6, is a standardized twisted pair cable for Ethernetand other network physical layers that is backward compatible with the Category 5/5e and Category 3 cable standards. Compared with Cat 5 and Cat 5e, Cat 6 features more stringent specifications for crosstalk and system noise. The cable standard also specifies performance of up to 250 MHz compared to 100 MHz for Cat 5 and Cat 5e. Whereas Category 6 cable has a reduced maximum length of 55 meters when used for 10GBASE-T, Category 6A cable is characterized to 500 MHz and has improved alien crosstalk characteristics, allowing 10GBASE-T to be run for the same 100 meter maximum distance as previous Ethernet variants.

Обжим без использования пресс-клещей

Категорий витой пары

Создателем витой пары считается Александр Белл, предложивший скрученный парный провод для защиты телефонной линии от помех, наводимых соседствующими проводами телеграфа или линий электропередачи. Такая скрученная пара проводов успешно использовалась в течение почти 100 лет, пока не была вытеснена современными типами медного кабеля.

Витая пара. Общий вид

Как и любое телекоммуникационное оборудование для медных кабелей разработаны международные стандарты. В данном случае ISO/IEC 11801. Кроме того, существует норматив EIA/TIA 568, действующий на территории США и его сателлитов. Данные стандарты неоднократно дополнялись и сегодня выделены 8 категорий витой пары:

• Категория 1(Сat1). Та самая витая пара проводов Александра Белла. Применяется только в аналоговой телефонии.
• Категория 2 (Сat2). Двухпарный кабель, разработанный для сетей Arcnet и TokenRing и обеспечивающий скорость передачи до 4Мбит/с. Снят с производства в начале 2000-х.
• Категория 3 (Сat3). Первый кабель на 4 пары. Создан для сетей Ethernet 10Base-T. Снят с производства в 2000-е.
• Категория 4 (Сat4). Кабель на 4 пары для сетей Token Ring, 10/100Base-T. Снят с производства, но встречается на старых сетях.
• Категория 5 (Сat5). Первый кабель способный передавать информацию на скорости до 100 Mbps. Практически полностью вытеснен преемником.
• Категория 5e (Сat5e). Усовершенствованная версия cat5. Наиболее популярная категория на сегодняшний день. Кабель способен передавать данные на скорости до 1Гбит/с. Встречается в двух вариантах: двухпарном и четырехпарном.
• Категория 6 (Сat6). Представлена в 2002 году. Пропускная способность витой пары 10Gbps. Первый кабель, способный работать на скорости 10Gbps, хотя и на небольшое расстояние. Рассматривается как возможная альтернатива cat5e.
• Категория 6A (Сat6a). Модификация стандарта Сat6, представленная в 2008 году. Пропускная способность витой пары Cat6a — 10Gbps сохраняется на дистанциях до 100 метров. Фактический аналог Сat5e для 10GE-сетей.
• Категория 7 (Сat7). Представлена в 2002 году вместе с Сat6. Стандарт первоначально позиционировался как более мощная версия Сat6, способная передавать 10Gbps на расстояние свыше 50 м, но с появлением Сat6A утратил свою актуальность.
• Категория 7А (Сat7a). Глубокая модернизация Сat7, предназначенная для работы с 25GE. Пропускная способность этого кабеля также позволяет предавать сигнал 40GE, но лишь на дистанцию 1-15 метров.
• Категория 8 (Сat8). Новейший стандарт, представленный в 2016 году. Этот кабель на четыре пары способен передать 40GE-сигнал, на расстояние до 42 метров. Cat8 делится на 2 категории:

1. Cat8.1 – стандартизирована для работы с коннекторами типа RJ-45 и обратно совместим с кабелями Сat6A.
2. Cat8.2 – предназначена для коннекторов типа TERA (разработка Siemens Company), GG45 (разработка Nexans), и ARJ-45 (разработка Bei Fuse Ltd). Данные коннекторы являются проприетарными и перспективы их применения пока туманны.

Типы подключения

Вариант EIA/TIA-568А применяется для того, чтобы произвести обжим сетевого кабеля, который будет подключен одним концом к компьютеру, а другим — к одному из коммутационных устройств (маршрутизатору, СВИЧу, модему и др.). Такой вид подключения называется прямым. Но существует и другой — перекрестный или кроссовый. Он применяется для напрямую. Прямой обжим сетевого кабеля предусматривает закрепление коннекторов по схеме EIA/TIA-568А с обоих концов. Это наиболее распространенный вид подключения, так как обычно в локальных сетях используется более двух компьютеров, связанных через СВИЧ или другие типы коммутаторов. Если все же возникла необходимость соединить между собой две машины, то используется перекрестное подключение. Для того чтобы обжать сетевой кабель «компьютер-компьютер», следует один конец кабеля соединить с коннектором по технологии EIA/TIA-568А, а другой — по EIA/TIA-568B. Для прямого соединения можно использовать не все 8 жил, а только 4, однако при этом уменьшится в 10 раз. При кроссовом подключении используются все 8 жил.

Какие бывают жилы

Что это?

Коннекторы – это стандартизированные разъемы, в сетевых технологиях использующиеся для подключения оборудования. Также в большинстве случаев коннектором называют именно ответную пластиковую часть, размещенную на конце кабеля, соответствующую используемому в оборудовании (компьютере, роутере, коммутаторе и так далее) металлическому или пластиковому разъему.

При создании сетей передачи данных (СПД) и подключении их к глобальной сети сейчас применяется 2 вида коннекторов, соответствующие используемой технологии передачи данных и кабелю:

Ну а теперь более подробно обо всех основных типах.
