Комплектация схемы элементами

Чтобы изготовить такой таймер, работающий на напряжении 12v требуется правильно подготовить детали схемы.

Элементами схемы являются:

диоды VD1 – VD2, имеющие маркировку 1N4128, КД103, КД102, КД522.
Транзистор, подающий напряжение 12v на реле — с обозначением КТ814А или КТ814.
Интегральный счетчик, основа принципа работы схемы, с маркировкой К561ИЕ16 или CD4060.
Светодиодное устройство серии ARL5013URCB или L816BRSCB.

Здесь важно помнить, что при изготовлении самодельного устройства необходимо применять элементы, указанные в схеме и соблюдать правила техники безопасности

Конструкция таймера

Конструктивно таймер собран на плате из фольгированного стеклотекстолита толщиной 1,5 мм размерами 83×52 мм. Топология печатной платы изображена на рис. 3, расположение деталей на ней – на рис. 4. В исходном состоянии в EEPROM запрограммированы следующие значения констант: время включения – 10 с, время паузы – 10 с, количество циклов включения – 3, квант времени – одна секунда, режим работы – циклически-ограниченный.

Транзистор VT1 можно заменить на КТ3102 с любым буквенным индексом или аналогичным. В качестве светодиодов можно использовать любые современные высокоэффективные светодиоды с заметным свечением при токе 2-3 мА. Реле К1 – постоянного тока, типа JZC-22F, но можно использовать и другое с катушкой на 12 В, подходящее по току контактов и типоразмеру.

Таймер циклического включения-выключения — Меандр — занимательная электроника

Таймер предназначен для циклического включения и выключения исполнительного устройства (ИУ) с заданными временными интервалами, которые оперативно можно изменить в пределах от 10 до 80 минут кнопками S1-S3. Дискретность установок равна 10 минут. Стартовые преустановки времени на включение и выключение нагрузки равны по 30 минут. Таймер снабжен индикацией времени в виде линейки светодиодов (8 светодиодов HL1-HL8), каждый светодиод соответствует 10 минут временного интервала. На светодиодах HL9 и HL10 реализована индикация включенного или выключеного состояния ИУ. Возможно Вы скажете что не разумно исспользовать два диода, но поверьте, в данном случае так удобнее. Индикация работает следующим образом: к примеру, заданное время работы исполнительного устройства 40 минут, значит на линейке будут светиться светодиоды HL1-HL4. По истечению 10 минут один светодиод тухнет, еще 10 минут — тухнет еще один светодиод и т.д. пока на пройдет заданное время. Далее зажжется индикатор HL10, исполниельное устройство отключится, а на индикатоорах HL1-HL8 отбразится заданное время отключенного состояния. Как уже было сказано ранее, интервалы времени можно оперативно изменить с помощью кнопок S1-S3. Делается это так: нажимаем кнопку «SET», начинает моргать индикаторы HL9, при повторном нажатии кнопки «SET» — моргает HL10, т.е. таким образом выбираем тот режим в котором необходимо произвести изменения. Изменения необходимо производить пока индикатор моргает. Если никакая кнопка не нажимается, то по истечении примерно 14 секунд, устройство выходит из режима предустановок, а на линейном индикаторе будет опять отображаться время которое осталось до перехода ИУ в противоположное состояние.

Микросхема — микроконтроллер фирмы Atmel Attiny2313. Все светодиоды — зелёного цвета свечения — АЛ307ВМ, АЛ307ГМ или аналогичные импортные. Электромагнитное реле — любое маламощное, с питанием обмотки 12 вольт, например LKS1aF-12V, G5PA-1.

period_gen_v1.1.rar (cкачиваний: 211)	Прошивка, первая версия
period_gen_v1.1a.rar (cкачиваний: 116)	обновленная и улучшенная прошивка для таймера (версия 1.1а): параметры интервалов сохраняются в EEPROM, так что теперь, при подключении питания их не нужно снова выставлять. Изменилась частота моргания светодиодов при настройке интервалов в два раза — теперь, на мой взгляд, это выглядит немного приятней.
period_gen_v1.1b.rar (cкачиваний: 103)	в этой версии (v1.1b), время включенного состояния задается в десятках секунд, а время выключенного состояния — в десятках минут (т.е. включенное состояние от 10 до 80 секунд, а выключенное от 10 до 80 минут).
periodgenv1.1c.rar (cкачиваний: 101)	Version: 1.1c — Интервалы включенного состояния задаются в часах, а время выключенного состояния — в десятках минут. Параметры предустановок сохраняются в EEPROM.

Обращаю внимание, что для новых версий изменилась установка фьюзов. —-> —>

—-> —>

Микросхема 555 практическое применение

Наверное нет такого радиолюбителя, который не использовал бы в своей практике эту микросхему.

Микросхема существует с 1971 года, когда компания Signetics Corporation выпустила микросхему SE555/NE555 под названием «Интегральный таймер»,

Сразу после поступления в продажу микросхема завоевала бешеную популярность и среди любителей и среди профессионалов. Появилась куча статей, описаний, схем, использующих сей девайс. За прошедшие 39 лет практически каждый уважающий себя производитель полупроводников, считал свои долгом выпустить свою версию этой микросхемы.

Но при этом в функциональности и расположении выводов никаких различий нет. Все они полные аналоги оригинала Signetics Corporation. Новые виды схемных решений находятся и по сей день .

Меня эта микросхема по прежнему часто удивляет , как изменив в схеме подключение одного элемента, схема приобретает новую функциональность.

В статье простые схемы примеры практического применения данной микросхемы

Триггер Шмидта.

Это очень простая, но эффективная схема. Схема позволяет, подавая на вход аналоговый сигнал, получить чистый прямоугольный сигнал на выходе

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Простой таймер.

Схема простого таймера NE555, видео обзор от пользователя jakson .

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Схема таймера NE555, для получения более точных интервалов.

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Простой ШИМ

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Сумеречный выключатель.

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Управление устройством с помощью одной кнопки.

Вариант исполнения такой схемы находится в этом блоге.

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Аналогичная схема управление одной кнопкой на микросхеме CD4013 (аналог 561TM2)

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Датчик (индикатор) влажности.

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Контроль уровня воды.

Два датчика уровня жидкости могут служить для контроля за количеством воды в баке . Один датчик сообщает о малом количестве воды в баке, а второй о том , что бак полный. При небольшой доработке схемы выходные сигналы схемы можно подключить к более серьёзным нагрузкам :).

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

ON/OFF сенсор.

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Схема для включения светодиодной подсветки от автономного питания, на 10- 30секунд.

Один вариант из применения, встраивается во входную дверь в районе замочной скважины.

Подсветка включается посредством нажатия кнопки на дверной ручке – в результате не возникнет проблем с открытием замка при отсутствии естественного либо искусственного освещения.

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Кодовый замок на таймере NE555.

Подобной разработки кодового замка на таймере NE555, в интернете я пока не встречал, поэтому эта разработка посвящается всем любителям этой чудесной микросхемы. Схему на микросхеме NE555 в виде кодового замка на дверь или сейф, нетрудно реализовать на этом таймере. Еще я знаю, что 555 нормально работает при отрицательных температурах,(если предстоит эксплуатация на улице) и более широкий диапазон напряжения питания до 16V. Надежность микросхемы не подлежит сомнению.

Как выбрать реле времени

Выбор вида РВ зависит от того, для чего устройство будет использоваться и в каких условиях это будет происходить

При его выборе стоит обратить внимание на следующие параметры:

мощность устройства;
репутация производителя;
предел срабатывания;
защита от влаги и пыли;
отсутствие механических повреждений на корпусе;
наличие инструкции, особенно к электронным устройствам;
допустимый предел напряжения;
источник питания – автономный или от сети.

Наибольшие затруднения вызывает выбор электронного реле. В этом случае важными параметрами будут:

меню на русском языке;
подсветка экрана;
мощность;
наличие пружинных клемм;
гарантийный срок.

Особое внимание стоит обратить на ресурс батареи, а также на то, можно ли ее заменить. Еще одним важным моментом при выборе реле времени является возможность быстро разблокировать устройство при утере ПИН-кода

Довольно часто для этого приходится отправлять РВ производителю, но некоторые изготовители сообщают код по электронной почте или телефону – нужно просто назвать размещенный на боковой панели заводской номер.

Свободнобегущие таймеры

В микропроцессорной системе достаточно часто приходится работать с несколькими процессами, работающими одновременно (многозадачные системы).
Для работы этих процессов в реальном времени требуется каждому из них назначить отдельный таймер. Это не всегда удобно, поэтому в современных
микроконтроллерах и сигнальных процессорах достаточно часто суммирующие таймеры используются в режиме свободнобегущего таймера. Схема
свободнобегущего таймера приведена на рисунке 2.

Свободнобегущие таймеры используются как системные часы, задающие время внутри микропроцессорной системы. Для задания промежутков времени
микропроцессор считывает значение текущего системного времени и суммирует с ним код задаваемого промежутка времени. Полученный результат записывается
в регистр сравнения свободнобегущего таймера. При совпадении значений таймера и регистра сравнения устанавливается (осуществляется запись единицы) флаг
совпадения. Значение этого флага можно определить программным опросом (микропроцессор должен периодически читать соответствующую ячейку памяти) или
воспользоваться механизмом прерывания работы процессора.

Часто с одним свободнобегущим таймером работает несколько модулей сравнения. В этом случае они образуют набор модулей сравнения (PCA). Практически
все современные микроконтроллеры и сигнальные процессоры оснащены таймерами с такими наборами модулей.

Конструкция реле

Основным элементом реле является фотодатчик, в схемах могут применяться фоторезисторы, диоды, транзисторы, фотоэлектрические элементы. При изменении освещенности на фотоэлементе соответственно изменяются и его свойства, такие как сопротивление, состояния P-N перехода в диодах и транзисторах, а также напряжения на контактах фоточувствительного элемента. Далее сигнал усиливается и происходит переключение силового элемента, коммутирующего нагрузку. В качестве выходных управляющих элементов используют реле или симисторы.

Почти все покупные элементы собраны по схожему принципу и имеют два входа и два выхода. На вход подается сетевое напряжение 220 Вольт, которое, в зависимости от установленных параметров, появляется и на выходе. Иногда фотореле имеет всего 3 провода. Тогда ноль – общий, на один провод подается фаза, и при нужной освещенности она соединяется с оставшимся проводом.

При подключении фотореле необходимо ознакомится с инструкцией, обратить особое внимание на максимальную мощность подключаемой нагрузки, тип ламп освещения (накаливания, газоразрядные, светодиодные лампочки)

Важно знать, что реле освещения с тиристорным выходом не смогут работать с энергосберегающими лампами, а также с некоторыми видами диммеров из-за конструктивных особенностей. Этот нюанс необходимо учитывать, чтобы не повредить оборудование

Этот нюанс необходимо учитывать, чтобы не повредить оборудование

Этот нюанс необходимо учитывать, чтобы не повредить оборудование.

Давайте рассмотрим несколько схем для самостоятельной сборки сумеречного выключателя в домашних условиях. Для примера разберем, как сделать симисторный ночник с фотоэлементом.

Принцип работы и области применения

В основу работу автотаймеров положен принцип замыкания и размыкания электрической сети, исходя из установленных параметров. После нажатия кнопки включается техника либо освещение и начинается обратный отсчет времени в контроллере. По истечении установленного периода срабатывает реле времени, прекращается подача тока и техника отключается.

Механизм приведения в действие приборов различный, но в любом реле после истечения установленного периода отключается рабочий механизм.

Временные реле используют:

в стиральных машинах;
в кухонных устройствах – микроволновках, духовках, печах;
в системах вентиляции и полива;
в осветительных приборах.

Активно используется таймер для контактной сварки в быту, на производстве, в некоторых школах (звонки на уроки и перемены).

Таймер циклического включения-выключения. Циклическое реле времени своими руками

схема на 12 и 220 вольт

В современном оборудовании часто необходим таймер, т. е. устройство, которое сработает не сразу, а через промежуток времени, поэтому его еще называют реле задержки. Прибор создает временные задержки включения или выключения других устройств. Его не обязательно приобретать в магазине, ведь грамотно сконструированное самодельное реле времени будет эффективно выполнять свои функции.

Сфера применения реле времени

Области использования таймера:

регуляторы;
датчики;
автоматика;
различные механизмы.

Все данные устройства делятся на 2 класса:

Циклические.
Промежуточные.

Первое считается самостоятельным прибором. Он подает сигнал через заданный временной промежуток. В автоматических системах циклическое устройство включает и отключает необходимые механизмы. С его помощью управляют освещением:

на улице;
в аквариуме;
в теплице.

Циклический таймер является неотъемлемым устройством в системе «Умный дом». Его применяют для выполнения следующих задач:

Включение и выключение отопления.
Напоминание о событиях.
В строго указанное время включает необходимые устройства: стиральную машинку, чайник, свет и др.

Кроме вышеуказанных, есть еще отрасли, в которых эксплуатируется циклическое реле задержки:

наука;
медицина;
робототехника.

Промежуточное реле используется для дискретных схем и служит вспомогательным устройством. Оно осуществляет автоматическое прерывание электрической цепи. Сфера применения промежуточного таймера реле времени начинается там, где необходимы усиление сигнала и гальваническая развязка электрической цепи. Промежуточные таймеры разделяются на виды в зависимости от конструктивного исполнения:

Пневматические. Срабатывание реле после поступление сигнала не происходит мгновенно, максимальная время срабатывания — до одной минуты. Используется в цепях управления металлорежущих станков. Таймер управляет приводами для ступенчатой регулировки.
Моторные. Диапазон установки временной задержки начинается с пары секунд и заканчивается десятками часов. Реле задержки являются частью цепей защиты воздушных линий электропередач.
Электромагнитные. Предназначены для цепей постоянного тока. С их помощью происходят разгон и торможение электропривода.
С часовым механизмом. Основной элемент — взведенная пружина. Время регулирования — от 0,1 до 20 секунд. Используются в релейной защите воздушных линий электропередач.
Электронные. Принцип действия построен на физических процессах (периодические импульсы, заряд, разряд емкости).

Схемы различных реле времени

Существуют разные варианты исполнения реле времени, схема каждого вида имеет свои особенности. Таймеры можно изготовить самостоятельно. Перед тем как сделать реле времени своими руками, необходимо изучить его устройство. Схемы простых реле времени:

на транзисторах;
на микросхемах;
для выходного питания 220 В.

Опишем каждую из них более подробно.

Схема на транзисторах

Необходимые радиодетали:

Транзистор КТ 3102 (или КТ 315) — 2 шт.
Конденсатор.
Резистор номиналом 100 кОм (R1). Также понадобится еще 2 резистора (R2 и R3), сопротивление которых будет подбираться вместе с емкостью в зависимости от времени срабатывания таймера.
Кнопка.

При подключении схемы к источнику питания начнет заряжаться конденсатор через резисторы R2 и R3 и эммитер транзистора. Последний откроется, поэтому на сопротивлении будет падать напряжение. В результате откроется второй транзистор, что приведет к срабатыванию электромагнитного реле.

При заряде емкости ток будет уменьшаться. Это вызовет снижение эммитерного тока и падения напряжения на сопротивлении до того уровня, которое приведет к закрытию транзисторов и отпускания реле. Чтобы запустить таймер заново, потребуется кратковременное нажатие кнопки, которое вызовет полную разрядку емкости.

Для увеличения временной задержки используют схему на полевом транзисторе с изолированным затвором.

На базе микросхем

Применение микросхем уберет необходимость разряжать конденсатор и подбирать номиналы радиодеталей для выставления необходимого времени срабатывания.

Необходимые электронные компоненты для реле времени на 12 вольт:

резисторы номиналом 100 Ом, 100 кОм, 510 кОм;
диод 1N4148;
емкость на 4700 мкФ и 16 В;
кнопка;
микросхема TL 431.

Положительный полюс источника питания должен соединяться с кнопкой, параллельно к которой подключен один контакт реле. Последний также подключается к резистору 100 Ом. С другой стороны рези

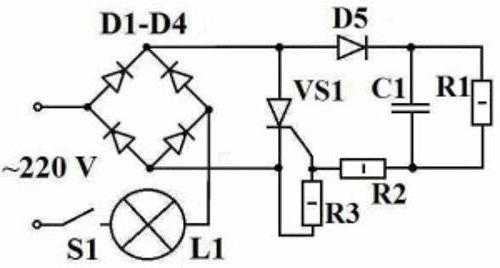

Реле времени 220в

Большинство электронных схем работают на малом напряжении с гальванической развязкой от сети, но при этом могут коммутировать значительные нагрузки.

Временная задержка может производиться от реле времени 220В. Всем известны электромеханические устройства с задержкой выключения старых стиральных машин. Достаточно было повернуть ручку таймера, и устройство включало двигатель на заданное время.

На смену электромеханическим таймерам пришли электронные устройства, которые также применяются для временного освещения в туалете, на лестничной площадке, в фотоувеличителе и т. п. При этом часто используются бесконтактные переключатели на тиристорах, где схема работает от сети 220 В.

Питание производится через диодный мост с допустимым током 1 А и более. Когда контакт выключателя S1 замыкается, в процессе зарядки конденсатора С1 открывается тиристор VS1 и загорается лампа L1. Она служит нагрузкой. После полной зарядки тиристор закроется. Это будет видно по отключению лампы.

Время горения лампы составляет несколько секунд. Его можно менять, установив конденсатор С1 с другим номиналом или подключив к диоду D5 переменный резистор на 1 кОм.

Преимущества и особенности применения

Розетки с механическим таймером дают возможность подключения промышленных и бытовых приборов. Розетки, предназначенные для улицы, имеют пластиковую защиту от снега и дождя, а также от попадания пыли и других загрязнений.

Вам это будет интересно Как провести замер сопротивления изоляции

Используемые в помещении имеют крышки и в случае внезапно создавшейся влажности в помещении готовы закрыть ими отверстия в гнезде.

В инструкции к розетке указаны:

ряд общих правила и схем подключения;
регулировка таймера;
принцип действия.

При включении и выключении приборов каждый день в разное время рекомендуется приобрести таймеры с недельным сроком. На электронных розетках с таймером имеются дисплеи с элементами питания, евровилки, кнопки, ручки настроек.

У розеток, имеющих электрический таймер, имеются следующие плюсы:

можно регулировать время по минутам;
выбрать любой день недели для выключения и включения розеток;
можно включить прибор как вручную, так и автоматически;
реле времени работает вне зависимости от электроснабжения и наличия батареек.

Таймеры и реле времени

После ремонта аппаратуры или по окончании «сеанса» радиолюбительского творчества, паяльник легко забыть выключить. И он может оставаться нагретым сутками. Это не только приводит к быстрому износу паяльника, выгоранию его жала, но и может привести к пожару. Здесь описывается схема .

Задача этой схемы состоит в том, чтобы раз в сутки включать вентилятор на 45 минут. Точность установки времени не слишком высокая, потому что для задания интервала используется тактовый мультивибратор с RC-цепью задания частоты. Но для данного применения погрешность в несколько минут в сутки .

Для питания многих устройств применяются автономные источники питания, энергию которых нужно экономить. Кроме того нужно экономить и потребление электроэнергии от электросети, и не допускать бесполезного горения различных лампочек и ненужной работы других электроприборов. Здесь предлагается схема .

Мультиметр, — сейчас самый популярный прибор радиолюбителя, но у него есть и недостатки. Автономное питание, это, безусловно, достоинство, но прибор очень легко забыть выключить, и тогда довольно слабая батарея 6F22 (аналог «Кроны») может быстро израсходоваться Лучшим способом избежать .

Схема самодельного цифрового секундомера, который позволяет измерять временные интервалы от 0,01 секунды, до 99,99секунд. В основе прибора микросхема ММ74С926 (или другие аналоги «74С926», которая представляет собой десятичный четырехразрядный счетчик, объединенный с системой индикации .

Эта схема предназначена для циклического обнуления или прерывания питания какого-либо устройства, нуждающегося в таком действии. Собрана на микросхеме CD4060. Период прерывания (обнуления) зависит от настройки резистора R1 и может быть от одного до 4-5 часов .

Этот таймер предназначен для ограничения продолжительности работы электроприбора. Время можно выставить от 5 минут до 90 минут. Время задается при помощи RC-цепи, переменным резистором, поэтому точность не калиброванная. Особенностью таймера является его полное отключение от электросети .

Данное устройство представляет собой реле времени, включающее низковольтную нагрузку при нажатии кнопки, и выключающее её через 1-10 минут (время устанавливается при помощи переменного резистора) после отпускания кнопки. Схема показана на рисунке. Продолжительность включенного состояния нагрузки .

Схема несложного самодельного устройства, которое через каждые 60 минут включает нагрузку на время 5 минут. Применение данного устройства может быть самое различное, например, управление скважным насосом или другим устройством, которое нужно каждый час включать на небольшое время, например .

Есть вещи, которые нужно делать каждый день, примерно, в одно и то же время. Например, включать вечером свет во дворе, и выключать его утром, или поливать цветы, кормить рыбок. Этот таймер предназначен для выполнения за человека такой работы, как включение и выключение нагрузки один раз в сутки .

Тема 6. Система защиты населения и территорий от чрезвычайных ситуаций мирного и военного времени

Контрольные вопросы

(выберите правильный ответ)

1. В
каком году было создано Министерство Российской Федерации по делам
гражданской обороны, чрезвычайным ситуациям и ликвидации последствий
стихийных бедствий?

а)
в 1961 г.;

б)
в 1990 г.;

в)
в 1994 г.

2. Какие
задачи выполняет РСЧС в режиме повседневной деятельности?

а)
оперативное управление ходом аварийно-спасательных и других
неотложных работ;

б)
подготовку к конкретным ЧС и смягчению их последствий;

в)
наблюдение и контроль за состоянием природной среды и
потенциальноопасных объектов.

3. На
какой режим работы переходит РСЧС при ухудшении радиационной,
химической или сейсмической обстановки?

а)
повседневной деятельности;

б)
повышенной готовности;

в)
чрезвычайный режим.

4.
Подлежат ли защите от чрезвычайных ситуаций и их последствий
иностранные граждане и лица без гражданства, находящиеся на
территории России?

а)
да;

б)
нет.

Как рассчитать задержки на rc цепочках для реле 12В

РЦ цепочка базируется на нескольких явлениях и свойствах конденсатора: накапливать противоположные заряды на его обкладках, не пропуская ток через себя, и мгновенно отдавать заряд обратно в цепь. Из-за того, что две обкладки конденсатора изолированы диэлектриком – «шевеление» происходит во внешней цепи при разрядке или зарядке.

Еще одно полезное свойство конденсатор – по мере заряда напряжение равняется до напряжения источника заряда, после чего ток в цепи перестает течь т.к. потенциалы выровнялись. Продолжительность зарядки кондера зависит от его емкости и от сопротивления источника.

Но что нам дает мгновенная разрядка конденсатора, если требуется задержка? Ничего. Поэтому на помощь приходит пассивный полупроводник – резистор.

Единственная функция резистора – ограничивать ток, рассеивая лишнюю часть в виде тепла. Регулируя силу тока можно задавать время зарядки или разрядки конденсатора. Чем больше сопротивления току и емкость конденсатора, тем дольше он будет разряжаться и заряжаться.

Из этого всего напрашивается очевидный вывод – конденсатор в паре с резистором сослужит хорошую службу в роли таймера.

Как рассчитать и сделать задержку включения реле 12в на 3 секунды

Как мы выяснили время задержки напрямую зависит от емкости и сопротивления. Для вычисления пригодится вот это формула:

Устанавливать конденсатор большой емкости нет смысла. Кондер емкостью 1 фарад настолько огромный, что его не получится обхватить одной рукой. Поэтому используем кондер на 50 мкФ и больше и подбираем резистор.

Теперь используем формулу выше и подставляем параметры элементов на место переменных:

Преобразуем уравнение:

Вот так мы и нашли требуемый резистор, чтобы зарядка кондера на 50мкФ происходила в течении приблизительно 3 секунд. Его сопротивление составляет 60 000 Ом => 60кОм. Не забывайте, что у проводника также есть собственное сопротивление, но учитывать его в наших расчетах не имеет смысла, т.к. задержки возрастут на миллисекунды или даже меньше.

Как выбрать подходящую модель

Таймер должен соответствовать задачам, для которых его приобретают. При изучении предложенных вариантов нужно учитывать следующее:

На какое напряжение питания рассчитано изделие.
Тип управления при определении алгоритма работы устройства. Можно выбрать механический или электронный вариант.
Покупаемое реле времени предусматривает определённый вариант монтажа. Он может быть розеточным, с использованием распределительной коробки или другим. Нужно выбрать тот, который подойдёт для применения.
Нужно учитывать степень защищённости прибора

В некоторых случаях могут, например, потребоваться устройства, имеющие влагозащиту.
Нужно обратить внимание на длительность периода, в течение которого можно запрограммировать таймер.

Если речь идёт о варианте, использующем сетевое питание, то нужно, чтобы он был не чувствителен к сбоям напряжения. В этих устройствах может быть предоставлен большой набор разнообразных функций. Необходимо убедиться, что среди них есть те, которые нужны.

Розетка с пультом управленияИсточник kupisantehniky.ru
