Описание основных параметров
Номинальный ток любого (в том числе двойного) автомата на 25 Ампер указывается в его маркировке. Он означает ту величину, при которой прибор работает длительное время, не отключаясь. Это параметр вводится с учетом средней температуры воздуха 30°C. В случае ее понижения он будет увеличиваться, а при повышении – наоборот, снижаться.
Коммутационная способность автомата характеризует его возможность мгновенно отключаться при токах КЗ определенной величины. Этот показатель для бытовых приборов принимает типовые значения 4,5 тысячи или 6 тысяч Ампер. В промышленных образцах он указывается особо (без окаймления квадратной рамкой). Чем выше коммутационная способность модели, тем более качественным считается автомат и тем он стоит дороже.
Класс ограничения по току указывает, за какое время гасится дуга, возникающая при коммутации больших токов. Известно 3 класса выключателей, различающихся по этому параметру:
- В третьем классе дуга гаснет за 3-5 миллисекунд.
- В приборах второй группы для ее гашения требуется 5-10 миллисекунд.
- Для устройств первого класса ограничение не нормируется. Процесс происходит обычно за 10 миллисекунд или более.
В любом автомате в качестве исполнительных элементов используются два расцепителя. Один из них (теплового типа) выполнен как биметаллическая пластина, а другой – электромагнитный, представляющий собой реле максимального тока. Первый отключает прибор при длительном превышении мощности по току на участке линии, защищенной с его помощью. Электромагнитный расцепитель срабатывает при коротком замыкании в цепи. Величины токов, при которых отключается автомат, а также временные задержки называются его времятоковыми характеристиками.
Области применения и схема включения
Вводный автомат в электрощитке
Двухполюсные и 4-хполюсные автоматы на 380 Вольт 25 Ампер чаще всего устанавливаются на вводе обслуживаемого объекта, до счетчика.
Для вводных устройств допустимая мощность составляет не более 5,5 киловатт (кВт) для однофазной сети и не выше 9,5 кВт – для автомата 3х фазного 25А.
Однополюсные и двухполюсные приборы допускается применять в цепях питания отдельных потребителей мощностью до 5,5кВт, если только вводный автомат имеет больший номинал по току. Их 3-х полюсные и 4-х полюсные аналоги можно ставить при необходимости защиты цепей токоприемников мощностью до 9,5 кВт (электроплит и подобных им нагревательных приборов). Перед установкой автомата на 25А 380В следует произвести расчет допустимой нагрузки, просуммировав показатели для отдельных потребителей
При этом важно учитывать толщину подводимых проводов. Сечение кабеля определяется по таблицам, в которых нужная величина выбирается в соответствии с рабочим током данного прибора
Схема подключения

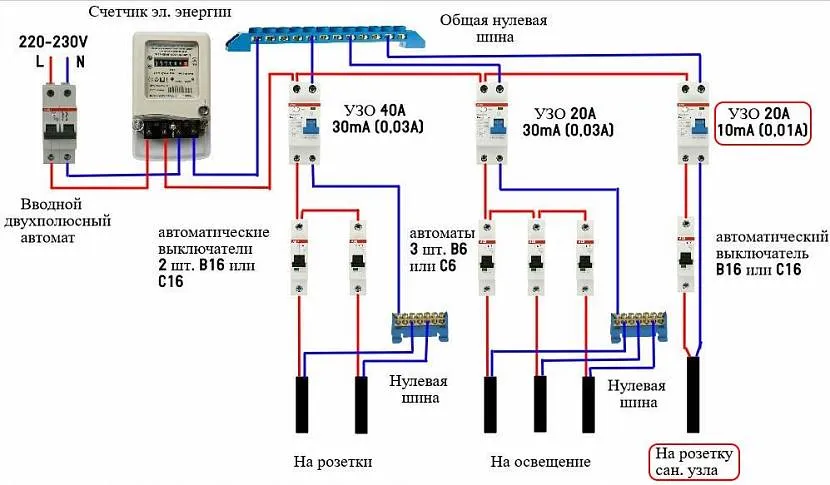

Схема подключения автомата на 25 ампер
При подключении любого автомата важно усвоить следующее правило: провода к нему всегда подводятся со стороны верхних клемм, а отводятся снизу и идут далее к нагрузке. В этом правиле встречаются исключения; но тогда на корпусе прибора приводится его особая схема включения. В ситуации, когда помимо цифр на схеме или на контактах автомата имеется буква N, к этим клеммам подключается нулевая шина
Если обозначения на корпусе нет, она подсоединяется к контактам, обозначенным последними цифрами. Фазные и нулевые проводники всегда подключаются с одной стороны
В ситуации, когда помимо цифр на схеме или на контактах автомата имеется буква N, к этим клеммам подключается нулевая шина. Если обозначения на корпусе нет, она подсоединяется к контактам, обозначенным последними цифрами. Фазные и нулевые проводники всегда подключаются с одной стороны.
Важно знать порядок включения прибора в общую схему электропитания. Он всегда устанавливается до УЗО, поскольку для нормальной работы ему требуются фазная жила и земля, а линейный автомат коммутирует одну фазу
Тем не менее, монтируются они обычно на общей дин-рейке, расположенной в распределительном шкафу рядом со счетчиком.
Немного теории
Из курса физики известно, что существует зависимость между электрической мощностью, силой тока и напряжением в электрической сети. В упрощённом виде эта зависимость выражается следующей формулой для однофазной сети:
W = I x V (1)
где W – мощность тока в ваттах (Вт);
I – сила тока в амперах (А);
V – напряжение в вольтах (В).
В данном случае нас будет интересовать сила тока, поскольку по этому параметру часто подбирается автомат защиты электросети и характеристики электропроводки. Для удобства преобразуем вышеприведённую формулу в выражение:
I = W / V (2)
В качестве примера рассчитаем силу тока для нагрузки, которую дают на электросеть упомянутые выше энергоёмкие потребители. Их суммарная мощность составит порядка 6 кВт, и при напряжении 220 В мы получим силу тока в цепи:
I = 6000 Вт / 220 В = 27,3 А
Для трёхфазной схемы подключения формула (2) примет следующий вид:
I = W / 1,73V (3)
Это изменение вызвано тем обстоятельством, что при равной нагрузке и равномерном распределении мощности по фазам ток в трёхфазной сети будет втрое меньше. Таким образом, при той же суммарной мощности в 6 кВт, но при напряжении 380 В, сила тока в цепи будет равна:
I = 6000 Вт / (1,73 х 380 В) = 9,1 А
Получив данный показатель, можно приступать к подбору автоматического выключателя, обеспечивающего защиту сети от перегрузки.
Какой нужно ставить автомат на счётчик: 16, 25, 32 или 40 Ампер?
Автоматический выключатель на вводе после счётчика учёта электроэнергии нужен для того, чтобы защищать бытовую электросеть от возможных неполадок. В первую очередь речь идёт о коротком замыкании в электрике. Так вот, чтобы проводка не плавилась и не загорелась, нужен автомат подходящего номинала.
Какой нужно ставить автомат на счётчик: 16, 25, 32 или 40 Ампер?
Нет смысла ставить автоматы на те провода, которые начнут плавиться до того момента, пока сработает защита, если она вообще сработает. Поэтому проводка должна иметь некоторый запас по мощности, чтобы грелись и отключались в случае перегрузки именно автоматические выключатели, а не горели провода.
Более подробно о том, сколько кВт выдержит провод сечением на 1,5-2,5-4,5-6 мм² уже рассказывалось ранее на сайте САМ Электрик ИНФО https://samelektrikinfo.ru/. В данной же статье речь идёт про вводные автоматы после счётчика, поэтому перейдём к рассмотрению данного вопроса.
Какой нужно ставить автомат на счётчик: 16, 25, 32 или 40 Ампер?
Итак, владелец частного дома или квартиры не вправе сам выбирать номинал вводных автоматов на счётчик. Занимается этим исключительно РЭС, где и определяют допустимую нагрузку на частные дома, квартиры и другие объекты недвижимости. Чаще всего это выделенная мощность в 25 либо 32 Ампера. Однако лучше всё-таки уточить в РЭС.
Если же у вас на весь дом стоят автоматы на 16 Ампер, то здесь, скорее всего, какая-то ошибка, поскольку 16 Ампер, это, всего, лишь чуть более 3 кВт мощности. То есть, для частного дома это крайне мало. Разве что электрочайник с лампочками можно включить, да и только.
Каким должен быть кабель
Наиболее распространённым типом подключения электричества к квартирам или загородным домам является однофазная сеть. Исходя из этого критерия подбирается двух или трёх жильная проводка. Диаметр поперечного сечения должен подходить под размер клемм, установленных на автоматах С16. Максимальным, которое может использоваться в данной ситуации, является сечение в 25 мм2. Однако значение в первую очередь ориентируется на металл токоведущих жил: медь или алюминий.
| Характеристика | Алюминиевая проводка | Медная проводка |
| Минимальное поперечное сечение, мм2 | 2,5 | 0,4 |
| Проводимость тока, кВт | Не более 3 при минимальных сечениях кабеля | Превышает примерно в 1,6 раз |
| Срок эксплуатации, лет | 15-20 | 40-50 |
| Особенности эксплуатации | Легко переламывается при нескольких перегибаниях в одном месте | При равном сечении жил показатель хрупкости превышает в 2-3 раза. За счёт лучших пластичных характеристик, легко прокладывается в самых труднодоступных местах. Не переламывается в результате длительной эксплуатации. |
| Удобство эксплуатации | При подключении розетки для современного потребителя понадобится сечение не менее 4 мм2. Исходя из этого, подсоединение к автоматам С16 невозможно. | При подключении розетки для современного потребителя понадобится сечение 2,0-2,5 мм2. Это означает, что непредвиденных сложностей при монтаже не возникнет. |
| Степень окисления | Жилы, оставшиеся без изоляции, быстро окисляются. Самовосстанавливающийся слой не способен полностью защитить металл от контакта с воздухом. Чтобы избежать снижения допустимой нагрузки, применяется специальная кварце-вазелиновая паста. | Медь имеет хорошие токопроводящие показатели. Тем, не менее, при окислении этот параметр снижается, но не так быстро, как у алюминия. |
Сравнительная характеристика медного и алюминиевого кабеля для домашней проводки Источник uk-parkovaya.ru

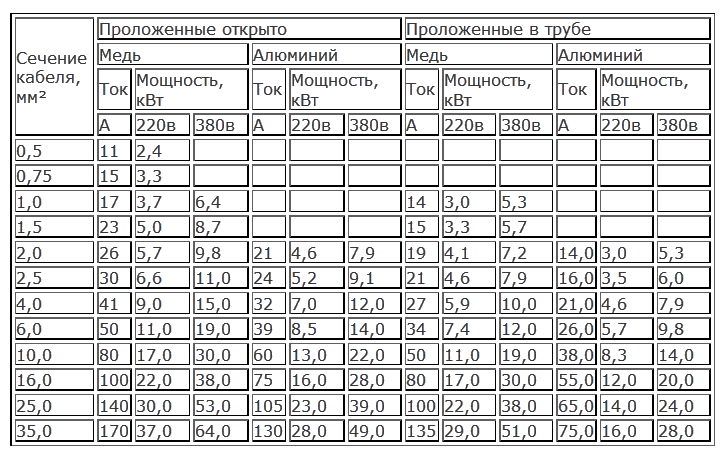

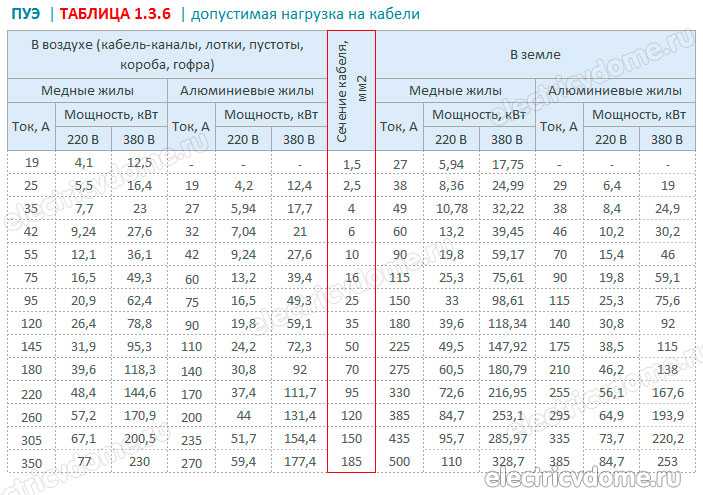

Как уже упоминалось, для автомата на 16 ампер сечение жилы не должно превышать 25 мм2. Согласно показателю предельного напряжения, оно равно 21 А при условии штробления и прокладке в штукатурке. В открытом виде (при непосредственном контакте с внешней средой), оно возрастает до 30 А.

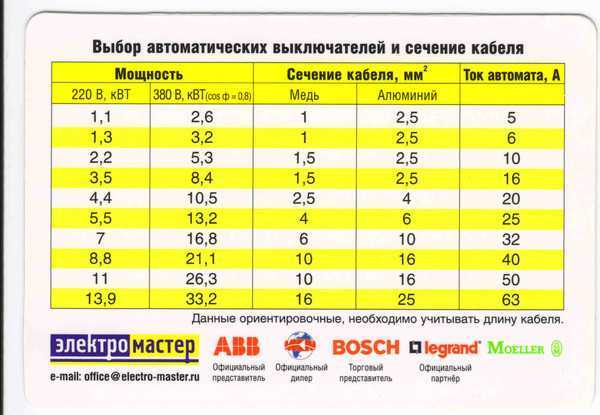

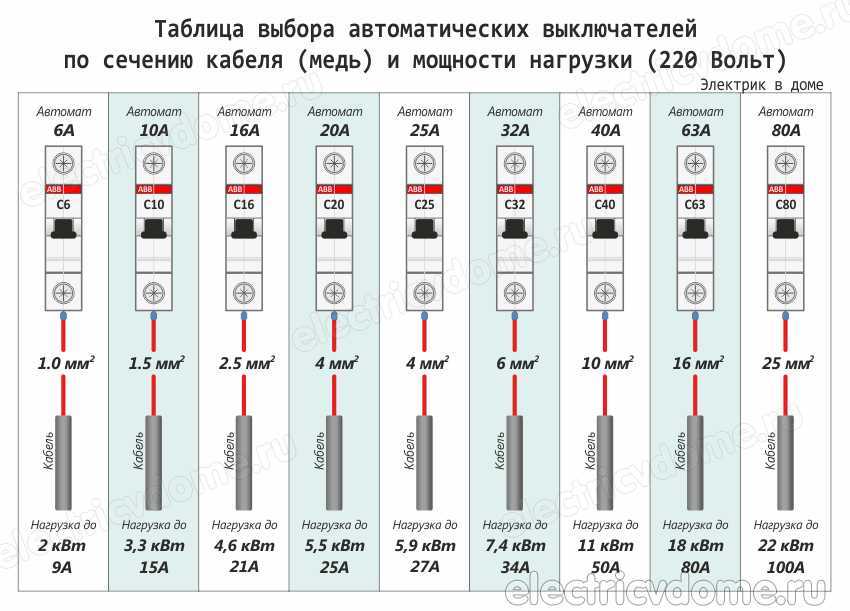

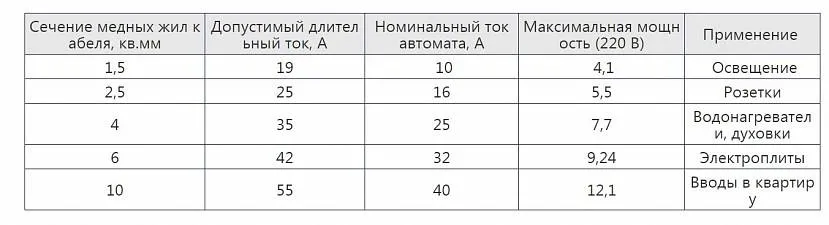

Таблица автоматов по мощности и силе токаИсточник santehmarka.ru
Таким образом, токопроводимость и вероятность совместимости с 1-полюсными либо многополюсными автоматами 16 Ампер зависят от количества жил, способа монтажа и условий, в которых он будет эксплуатироваться.
Через 16-ти амперный автомат за 1 ч. может проходить 23,2 А тока. В случае неблагоприятных условий, такое напряжение приблизится к неблагоприятному для медных проводников с сечением 25 квадратов, пределам. Если кратковременные нагрузки такого плана, проводка выдержать может, то частые и длительные повышения приведут к её преждевременному повреждению со всеми неблагоприятными последствиями.
Как рассчитать мощность электротока
В соответствии с законом Ома, сила тока (I) находится в прямой пропорции с напряжением (U) и в обратной пропорции с сопротивлением (R). Расчет мощности (Р) осуществляется путем умножения силы тока на напряжение. Таким образом, для участка цепи образуется следующая формула, по которой рассчитывается ток: I = P/U.
С учетом реальных условий, к данной формуле прибавляется еще один компонент и при расчетах однофазной сети получается следующий вид: I = P/(U х cos φ).
Трехфазная сеть рассчитывается немного по-другому. Для этого используется следующая формула: I = P/(1,73 х U х cos φ), в которой напряжение U условно составляет 380 вольт, cos φ является коэффициентом мощности, посредством которого активная и реактивная составляющие сопротивления нагрузки соотносятся между собой.
Современные блоки питания обладают незначительной реактивной компонентой, поэтому значение cos φ принимается за 0,95. Это не касается трансформаторов и электродвигателей с высокой мощностью, обладающих большим индуктивным сопротивлением. Расчет сетей, где могут подключаться такие устройства, выполняется с коэффициентом cos φ, эквивалентным 0,8. В других случаях используется стандартная методика расчетов с последующим применением повышающего коэффициента 1,19, получающегося из соотношения 0,95/0,8.
Автоматы ABB серий S200 и SH200L
Автоматы серии S200 относятся к профессиональному сегменту выключателей ABB. Широкий модельный ряд включает в себя устройства, подходящие и для бытовых электроустановок, и для коммерческих, и для сложных промышленных систем. Они имеют удобные двойные зажимы, позволяющие одновременно подсоединять по два проводника, как снизу, так и сверху. Есть возможность подключения дополнительных аксессуаров. Автоматы S200 поставляются в одно-, двух-, трех- и четырехполюсном исполнении, характеристики срабатывания — В, С, D, K и Z.Автоматы SH200L — облегченная версия устройств серии S200, входящая в линейку Compact Home для жилых и небольших офисных помещений. Снижение стоимости этой серии достигнуто за счет уменьшения номинальной коммутационной способности и сокращения модельного ряда. Не рекомендуется использовать в качестве вводных автоматов. Кроме того, отсутствует возможность подключения дополнительных сигнальных и управляющих устройств. Как и автоматы старшей серии, они поставляются в одно-, двух-, трех- и четырехполюсном исполнении, характеристика срабатывания — C.
| Технические характеристики | S200 | SH200L |
| Номинальный ток | 0,5–63 А | 6–40 А |
| Напряжение | 230/400 В | |
| Номинальная отключающая способность | 6, 10, 15 и 25 кА | 4,5 кА |
| Сечение подключаемого кабеля | до 25 мм2 |
Все автоматические выключатели поставляются по официальным каналам с заводов в Германии. Приобретая автоматы ABB в нашем магазине, Вы можете быть уверены в высоком качестве поставляемого товара.
Для получения подробной информации о линейке автоматов .
Инструкция по подключению
Прежде, чем говорить о порядке подключения 16-ти амперного автомата, следует разобраться с основными конструктивными элементами устройства. Оно состоит из:
- Верхнего контактного зажима.
- Нижнего контактного зажима.
- Ручки переключения.
- Электромагнитного расцепителя.
- Теплового (биметаллического) размыкающего контакта.

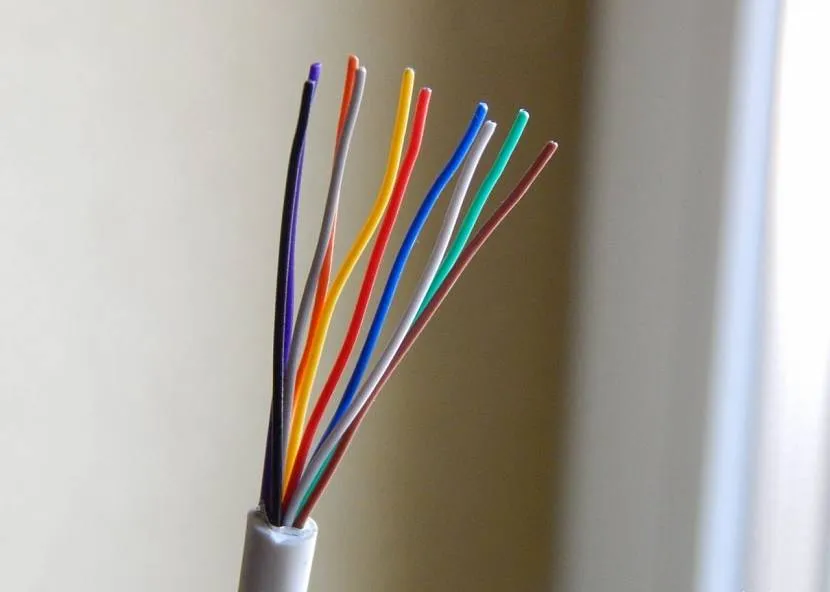

Как разобраться в расцветке жил проводовИсточник markevich.by
При подготовке провода к подключению автомата (или иной точки электрической цепи), следует учитывать цветовые правила их маркировки. Соблюдение этого простого условия облегчит последующий монтаж и дальнейшую эксплуатацию. Эти требования прописаны государственным стандартом ГОСТ Р 50462-92 и заключаются в следующем:

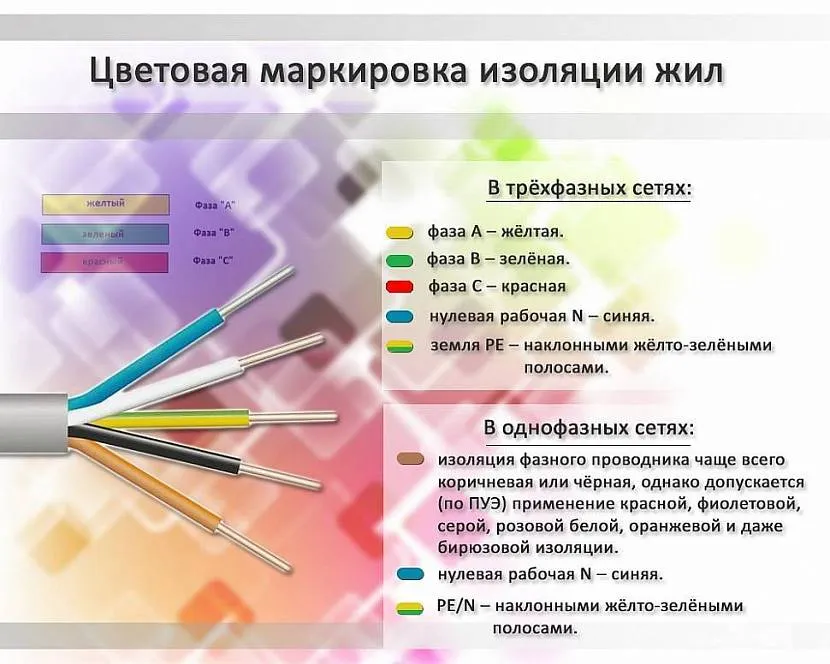

- N – нейтраль, ноль, минус. Рабочая проводная жила синего или голубого цвета. В распределительном щите фиксируется на шину с помощью клеммы, гайки. В коробах советского периода может быть приварена к корпусу.
- PE – земля, заземление. Изоляция с диагональными полосами желто-зелёного цвета.
- L – фаза, плюс. Согласно государственному нормативу может обозначаться широким рядом оттенков: красный, белый, черный коричневый, серый, розовый, бирюзовый. Всегда подключается «в разрыв», с возможностью принудительного разрыва цепи.
Правила цветовой маркировки жил электрического кабеляИсточник my-farmer.ru
Подключение 1-полюсного автомата С16
Установка и подсоединение 1-полюсного коммутатора на 16 А выполняется в заземлённом электрическом щите, с подсоединением фазы на разрыв. Происходит это следующим образом:
- Автомат устанавливается на специальную DIN-рейку.
- Жила фазы зачищается на 1 см.
- Зачищенный конец вставляется в верхний контактный зажим и фиксируется вкручиванием винта.
- На 1 см. зачищается фаза кабеля, уходящего в нагрузку.
- Вставляется в нижний контактный зажим и фиксируется аналогичным способом.
- Нулевая жила подключается на шину PE.
Подключение однополюсного автоматического устройстваИсточник uk-parkovaya.ru

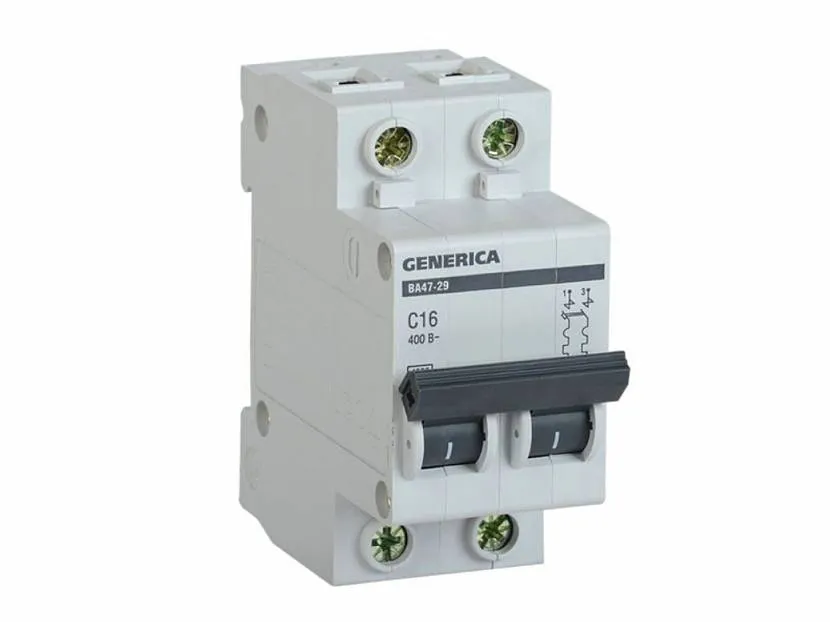

Подключение двухполюсного автомата С16
В отличие от однополюсного, здесь есть 4 контакта: 2 питающих вверху, 2 отходящих снизу. Фиксация жилы выполняется по принципу, описываемому ранее: закручиванием поджимного винта, приводящего в движение прижимную пластину контакта.
Подключение двухполюсного автоматического устройстваИсточник uk-parkovaya.ru
Порядок работ аналогичен, разница заключается в том, что здесь размыкается и фаза, и ноль. Питающие жилы подключаются в верхние клеммы, отводящие – в нижние. Строго друг под другом, с соблюдением фазности.

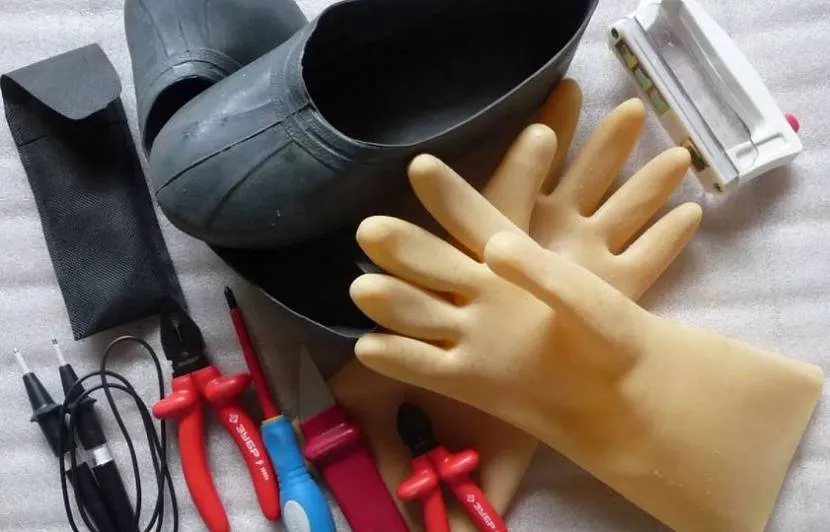

Не забывайте об индивидуальных средствах защиты от удара токомИсточник images.ru
Автоматическое защитное устройство на 16 амперИсточник terra-tools.ru
Стоимость прибора
На сентябрь 2021 года автоматический электро выключатель с25 вольт выпускают зарубежные компании ABB, Schneider Electric, Legrand и отечественные организации КЭАЗ, IEK, EKF.
Выключатель с25 ABB
Цена трехфазного пакетника колеблется от 64 до 2000 рублей. Стоимость зависит от технических характеристик, пропускной способности, качества и бренда.
Выключатель с25 КЭАЗ
Автомат 380 вольт 25 ампер пригодится пользователям, у которых происходит частое отключение света, перегрузка сети и короткое замыкание. Это недорогое устройство, подключить к сети которое очень просто по инструкции. Используется для бытовых нужд и имеет заводскую маркировку. Обладает оптимальными характеристиками для продолжительного и надежного использования.
Общие характеристики и маркировка
Автоматический выключатель однополюсный 25 ампер
Основные показатели
Функциональность любого защитного устройства определяют:
- номинальный ток;
- коммутационная или отключающая способность;
- класс ограничения по току;
- времятоковые характеристики электромагнитного и теплового расцепителей.
В совокупности эти показатели в полной мере характеризуют его, а часть из них используется в заводской маркировке.
Дополнительные параметры
К дополнительным параметрам приборов относятся:
- допустимая мощность в нагрузке, которую способен выдерживать автомат;
- вид коммутируемого напряжения (220 или 380 Вольт);
- количество полюсов.
В отличие от основных показателей, касающихся непосредственно выключателя, эти параметры характеризуют устройство по его работе в обслуживаемой цепи. По ним удается отличать автомат трехфазный 25 Ампер, например, от его однофазного аналога.

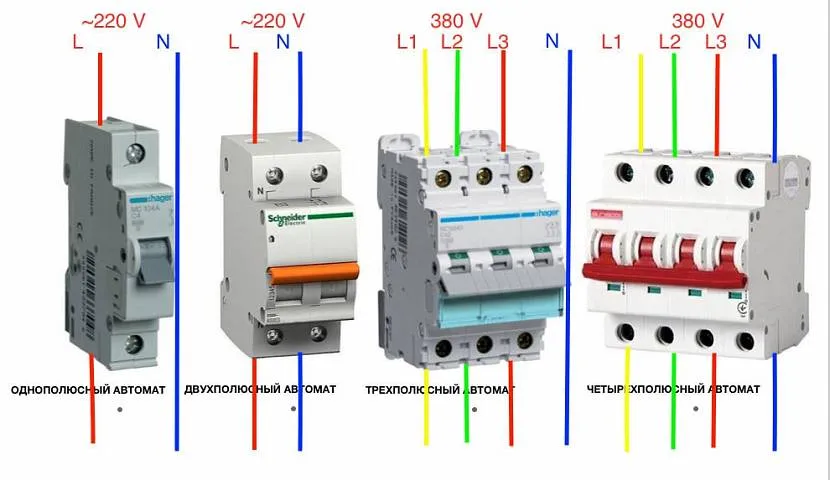

В соответствии с количеством полюсов устройства бывают:
- однополюсными;
- двухполюсными;
- трехполюсными и четырехполюсными.
Каждое из них имеет соответствующее количество подводящих и отводящих контактов и используется для конкретных целей. Однополюсные автоматы устанавливаются в фазные цепи питания 220 Вольт (земляная жила не задействована, т. к. прокладывается в обход коммутатора). Двухполюсные автоматы 25 Ампер нужны для одновременной коммутации фазного и земляного провода и используются для организации ввода в квартиру.
Более функциональные 3-х полюсные изделия применяются в трехфазных цепях (без нулевой жилы). 4-х полюсное устройство выбирается, когда необходимо коммутировать три фазы и нуль.
Маркировка
Маркировка автоматического выключателя
Маркировка, наносимая на автомат С25, информирует о следующих параметрах устройства:
- Символ «C» означает токовую характеристику, указывающую на временную задержку срабатывания расцепляющей цепочки.
- Цифры 25 – номинальный ток, при котором автомат работает долгое время без перегрузок (в нормальном режиме).
Ниже маркировки на лицевой панели прибора наносятся символы в рамках, означающие класс ограничения по току и номинальную отключающую способность.
Общие характеристики
Автоматический выключатель 25 ампер — устройство, основная задача которого обеспечивать безопасность электрической сети от действия сверхтока, то есть от короткого замыкания с перегрузкой. Подобное оборудование включается и выключается от электрической цепи. Оснащено либо электромагнитным видом расцепителя, либо комбинированным. Это позволяет защитить цепь от замыкания и от электрической перегрузки. Главным его плюсом служит тот факт, что он позволяет защитить электрическую установку или трансформаторную подстанцию от короткого замыкания, перегрузки сети и поломки в результате частого отключения сети.
Общие технические характеристики от производителя
Имеет на своем корпусе маркировки номинального тока, коммутационной способности, класса токоограничения, номинальной отключающей способности и время-токовой характеристики срабатывания расцепительной системы. Значение номинального тока равно 25 ампер, оно может быть понижено или увеличено при изменении температуры в соответствующую сторону. Показатель коммутационной способности равен 4500 и 6000 ампер для бытового агрегата, а токоограничения — 10 миллисекунд.
Обратите внимание! Значение время-токовой характеристики меньше 60 минут, а номинальной отключающей способности от 1,13 In до 1,45 In
Компании производители и марки

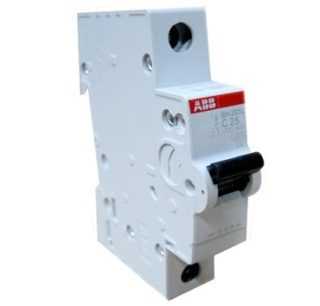

Автомат однополюсной ABB 1P C25
Прежде чем выбрать и купить автоматический выключатель C25, следует ознакомиться с представляющими их фирмами и ценой. Известные производители приборов:
- Шведско-швейцарская компания ABB, по праву считающаяся лидером на рынке электротехнической продукции данного класса.
- Автоматические выключатели от Legrand (Франция) не уступают по качеству предыдущей марке, стоимости примерно сравнимы по величине.
- Изделия еще одной французской фирмы (Schneider Electric) хорошо знакомы отечественному потребителю, прекрасно отзывающемуся об этом товаре.
Цена автомата С25 на отечественном рынке колеблется от 100 р. до 100 тыс.р. в зависимости от количества полюсов, фирмы и марки.
Выбор автомата по номинальному току
Рассмотренные формулы широко применяются в расчетах вводного автоматического выключателя. Применяя одну из них – I = P/209 при нагрузке Р в 1 кВт, получается сила тока для однофазной сети 1000 Вт/209 = 4,78 А. Результат можно округлить в большую сторону до 5 А, поскольку реальное напряжение в сети не всегда соответствует 220 В.
Таким образом, получилась сила тока в 5 А на 1 кВт нагрузки. То есть, устройство мощностью более 1 кВт нельзя подключать, например, в удлинитель с маркировкой 5 А, поскольку он не рассчитан на более высокие токи.
Автоматические выключатели обладают собственным номиналом по току. Исходя из этого, легко определить нагрузку, которую они способны выдержать. Для упрощения вычислений существует таблица. Автомат номиналом 6 А соответствует мощности 1,2 кВт, 8 А – 1,6 кВт, 10 А – 2 кВт, 16 А – 3,2 кВт, 20 А – 4 кВт, 25 А – 5 кВт, 32 А – 6,4 кВт, 40 А – 8 кВт, 50 А – 10 кВт, 63 А – 12,6 кВт, 80 А – 16 кВт, 100 А – 20 кВт. Исходя из этих же номиналов проводятся расчеты автомата по мощности на 380в.

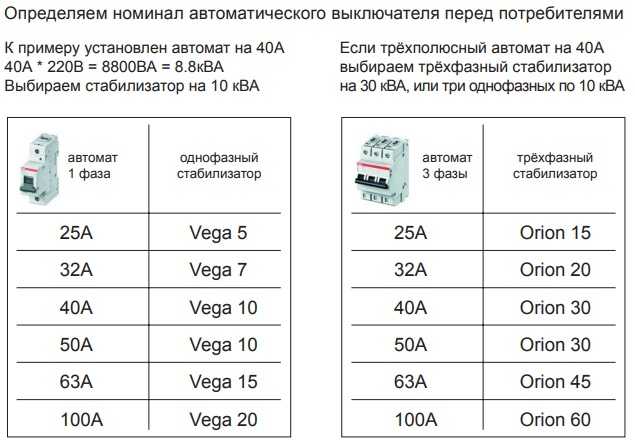

Подбор номинала автоматического выключателя по току и мощности нагрузки
Для выбора подходящего автомата удобно рассчитать силу тока на один киловатт мощности нагрузки и составить соответствующую таблицу. Применив формулу (2) и коэффициент мощности 0.95 для напряжения 220 В, получим:
1000 Вт / (220 В х 0,95) = 4,78 А
Учитывая, что напряжение в наших электросетях нередко не дотягивает до положенных 220 В, вполне корректно принять значение 5 А на 1 кВт мощности. Тогда таблица зависимости силы тока от нагрузки будет выглядеть в таблице 1, следующим образом:
| Мощность, кВт | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| Сила тока, А | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
Данная таблица даёт приблизительную оценку силы переменного тока, протекающего по однофазной электрической сети при включении бытовых электроприборов. При этом следует помнить, что имеется в виду пиковая потребляемая мощность, а не средняя. Эту информацию можно найти в документации, прилагаемой к электротехническому изделию. На практике удобней пользоваться таблицей предельных нагрузок, учитывающей тот факт, что автоматы выпускаются с определённым номиналом по силе тока (таблица 2):

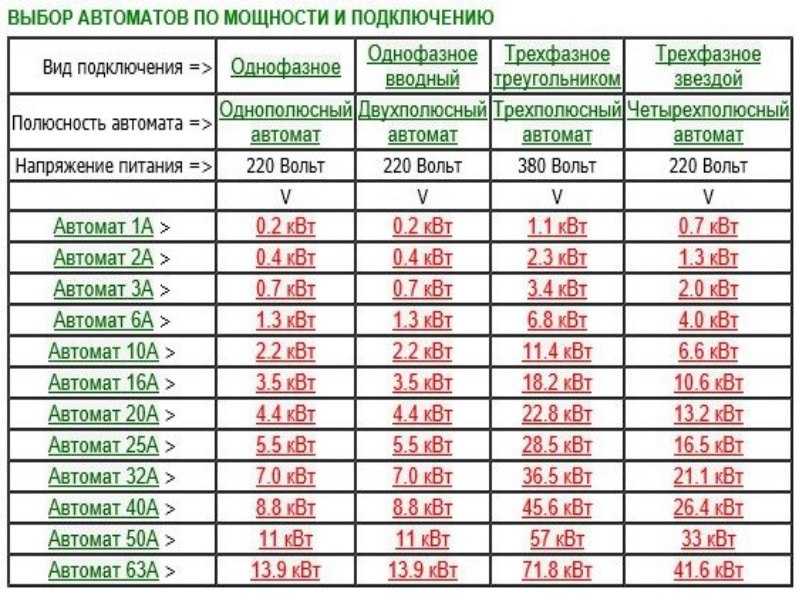

| Схема подключения | Номиналы автоматов по току | |||||||
| 10 А | 16 А | 20 А | 25 А | 32 А | 40 А | 50 А | 63 А | |
| Однофазная, 220 В | 2,2 кВт | 3,5 кВт | 4,4 кВт | 5,5 кВт | 7,0 кВт | 8,8 кВт | 11 кВт | 14 кВт |
| Трёхфазная, 380 В | 6,6 кВт | 10,6 | 13,2 | 16,5 | 21,0 | 26,4 | 33,1 | 41,6 |
Например, если нужно узнать, на сколько ампер нужен автомат под мощность 15 кВт при трёхфазном токе, то ищем в таблице ближайшее большее значение – оно составляет 16,5 кВт, что соответствует автомату на 25 ампер.
В реальности существуют ограничения по выделяемой мощности. В частности, в современных городских многоквартирных домах с электроплитой выделенная мощность составляет от 10 до 12 киловатт, а на входе ставится автомат на 50 А. Эту мощность разумно разбить на группы с учётом того, что самые энергоёмкие приборы концентрируются на кухне и в ванной комнате. На каждую группу ставится свой автомат, что позволяет исключить полное обесточивание квартиры в случае возникновения перегрузки на одной из линий.
В частности, под электроплиту (или варочную панель) целесообразно сделать отдельный ввод и установить автомат на 32 или 40 ампер (в зависимости от мощности плиты и духовки), а также силовую розетку с соответствующим номинальным током. Других потребителей подключать к этой группе не стоит. Отдельная линия должна быть и у стиральной машины, и у кондиционера – для них будет достаточно автомата на 16 и 10 А.
На вопрос о том, сколько розеток можно подключить на один автомат, можно ответить одной фразой: сколько угодно. Сами по себе розетки не потребляют электроэнергию, то есть не создают нагрузку на сеть. Нужно лишь позаботиться о том, чтобы суммарная мощность одновременно включаемых электроприборов соответствовала сечению провода и мощности автомата, о чём будет сказано ниже.
Для частного дома или коттеджа вводной автомат подбирается в зависимости от выделенной мощности. Далеко не всем хозяевам удаётся получить желаемое количество киловатт, особенно в регионах с ограниченными возможностями электросетей. Но в любом случае, как и для городских квартир, сохраняется принцип разделения потребителей на отдельные группы.
Вводной автомат для частного дома
