Трехфазный однополупериодный выпрямитель

Однополупериодный выпрямитель.

Схема однополупериодного выпрямителя выглядит следующим образом:

Пусть на входе у нас переменное напряжение, меняющееся по синусоидальному закону:

Резистор же R_н играет роль нагрузки. То есть мы должны обеспечить протекание через него постоянного тока. Давайте разберемся как эта простейшая схема сможет решить нашу задачу.

Итак, диод D_1 пропускает ток только в одном направлении, в те моменты, когда к нему приложено прямое смещение, что соответствует положительным полупериодам (U_{вх}\gt0) входного сигнала. Когда к диоду будет приложено обратное смещение (отрицательные полупериоды), он будет закрыт и по цепи будет протекать только незначительный обратный ток. И в результате сигнал на нагрузке будет выглядеть так:

Обратным током обычно можно пренебречь, поэтому в итоге мы получаем, что ток через нагрузку протекает только в одном направлении. Но назвать его постоянным не представляется возможным ) Ток через нагрузку хоть и является выпрямленным (протекает только в одном направлении), но носит пульсирующий характер.

Для сглаживания этих пульсаций в схему выпрямителя тока обычно добавляется конденсатор:

Идея заключается в том, что во время положительного полупериода, конденсатор заряжается (запасает энергию). А во время отрицательного полупериода конденсатор, напротив, разряжается (отдает энергию в нагрузку).

Таким образом, за счет накопленной энергии конденсатор обеспечивает протекание тока через нагрузку и в отрицательные полупериоды входного сигнала. При этом емкость конденсатора должна быть достаточной для того, чтобы он не успевал разряжаться за время, равное половине периода.

Проверяем напряжение на нагрузке для этой схемы:

В точке 1 конденсатор заряжен до напряжения U_1. Далее входное напряжение понижается, а конденсатор, в свою очередь, начинает разряжаться на нагрузку. Поэтому выходное напряжение не падает до нуля вслед за входным.

В точке 2 конденсатор успел разрядиться до напряжения U_2. В то же время значение входного сигнала также становится равным этой же величине, поэтому конденсатор снова начинает заряжаться. И эти процессы в дальнейшем циклически повторяются.

А теперь поэкспериментируем и используем в схеме однополупериодного выпрямителя конденсатор меньшей емкости:

И здесь мы видим, что конденсатор из-за меньшей емкости успевает разрядиться гораздо сильнее, и это приводит к увеличению пульсаций, а следовательно к ухудшению работы всей схемы. На промышленных частотах 50 — 60 Гц однополупериодный выпрямитель практически не применяется из-за того, что для таких частот потребуются конденсаторы с очень большой емкостью (а значит и внушительными габаритами).

Смотрите сами, чем ниже частота, тем больше период сигнала (а вместе с тем, и длительности положительного и отрицательного полупериодов). А чем больше длительность отрицательного полупериода, тем дольше конденсатор должен быть способен разряжаться на нагрузку. А это уже требует большей емкости.

Таким образом, на более низких частотах в силу своих ограничений эта схема не нашла широкого применения. Однако, на частотах в несколько десятков КГц однополупериодный выпрямитель используется вполне успешно.

Рассмотрим преимущества и недостатки однополупериодного выпрямителя:

К основным достоинствам схемы, в первую очередь, конечно же, можно отнести простоту и, соответственно, небольшую себестоимость – используется всего один диод.
Кроме того, снижено падение напряжения. , при протекании тока через диод на нем самом падает определенное напряжение. По сравнению с мостовой схемой (которую мы разберем в следующей статье), ток протекает только через один диод (а не через два), а значит и падение напряжения меньше.

Основных недостатков также можно выделить несколько:

Схема использует энергию только положительного полупериода входного сигнала. То есть половина полезной энергии, которую также можно было бы использовать, уходит просто в никуда. В связи с этим КПД выпрямителя крайне низок.
И даже с использованием сглаживающих конденсаторов величина пульсаций довольно-таки значительна, что также является очень серьезным недостатком.

Итак, давайте резюмируем: сегодня мы разобрали схему и принцип работы однофазного однополупериодного выпрямителя тока, а в следующей статье перейдем к более сложным схемам выпрямителей, не пропустите

Полноволновой полууправляемый мостовой выпрямитель

Двухполупериодное выпрямление имеет много преимуществ по сравнению с более простым полуволновым выпрямителем, например, выходное напряжение более согласовано, имеет более высокое среднее выходное напряжение, входная частота удваивается в процессе выпрямления и требует меньшего значения емкости сглаживающего конденсатора, если таковой требуется. Но мы можем улучшить конструкцию мостового выпрямителя, используя тиристоры вместо диодов в его конструкции.

Заменив диоды внутри однофазного мостового выпрямителя тиристорами, мы можем создать фазо-управляемый выпрямитель переменного тока в постоянный для преобразования постоянного напряжения питания переменного тока в контролируемое выходное напряжение постоянного тока. Фазоуправляемые выпрямители, полууправляемые или полностью управляемые, имеют множество применений в источниках питания переменного тока и в управлении двигателями.

Однофазный мостовой выпрямитель — это то, что называется «неуправляемым выпрямителем» в том смысле, что приложенное входное напряжение передается непосредственно на выходные клеммы, обеспечивая фиксированное среднее значение эквивалентного значения постоянного тока. Чтобы преобразовать неуправляемый мостовой выпрямитель в однофазную полууправляемую выпрямительную цепь, нам просто нужно заменить два диода тиристорами (SCR), как показано на рисунке.

В конфигурации с полууправляемым выпрямителем среднее напряжение нагрузки постоянного тока контролируется с использованием двух тиристоров и двух диодов. Как мы узнали из нашего урока о тиристорах, тиристор будет проводить (состояние «ВКЛ») только тогда, когда его анод (A) более положительный, чем его катод (K) и импульс запуска подается на его затвор (G). В противном случае он остается неактивным.

Таким образом, задерживая импульс запуска, подаваемый на клемму затвора тиристоров, на контролируемый период времени или угол ( α ) после того, как напряжение питания переменного тока прошло пересечение нулевого напряжения между анодным и катодным напряжением, мы можем контролировать, когда тиристор начинает проводить ток и, следовательно, контролировать среднее выходное напряжение.

Во время положительного полупериода входного сигнала ток течет по пути: SCR 1 и D 2 и обратно к источнику питания. Во время отрицательного полупериода V INпроводимость проходит через SCR 2 и D 1 и возвращается к источнику питания.

Понятно, что один тиристор из верхней группы ( SCR 1 или SCR 2 ) и соответствующий ему диод из нижней группы ( D 2 или D 1 ) должны проводить вместе, чтобы протекать ток любой нагрузки.

Таким образом, среднее выходное напряжение V AVE зависит от угла включения α для двух тиристоров, включенных в полууправляемый выпрямитель, поскольку два диода неуправляются и пропускают ток всякий раз, когда смещено вперед. Таким образом, для любого угла срабатывания затвора α среднее выходное напряжение определяется как:

Обратите внимание, что максимальное среднее выходное напряжение возникает, когда α = 1, но все еще равно 0,637 * V MAX, как для однофазного неуправляемого мостового выпрямителя. Мы можем использовать эту идею для контроля среднего выходного напряжения моста на один шаг вперед, заменив все четыре диода тиристорами, что дает нам полностью управляемую схему мостового выпрямителя . Мы можем использовать эту идею для контроля среднего выходного напряжения моста на один шаг вперед, заменив все четыре диода тиристорами, что дает нам полностью управляемую схему мостового выпрямителя

Мы можем использовать эту идею для контроля среднего выходного напряжения моста на один шаг вперед, заменив все четыре диода тиристорами, что дает нам полностью управляемую схему мостового выпрямителя .

Энергия вибрации

Кинетическая энергия колебаний возникающих в среде системы, может быть использована в качестве источника электричества. Есть 3 метода преобразования этой энергии: электромагнитный, электростатический и пьезоэлектрический.

Электростатический метод требует использования электретов, то есть материалов с постоянной дипольной поляризацией, которые являются электрическим эквивалентом постоянного магнита. Вибрации передаются на поверхность электрета, генерируя заряд за счет так называемого трибоэлектрический эффект – явление генерации электрического заряда за счет трения или деформации материалов с электростатическими свойствами.

Пьезоэлектрический метод использует пьезоэффект. Электрические заряды возникают на поверхности некоторых материалов (пьезоэлектриков) под действием механических напряжений. Эти напряжения могут быть вызваны вибрациями, распространяющимися в окружающей среде, что приводит к прямому преобразованию механической энергии в электрическую.

Для каждого из этих методов важным элементом конструкции системы является прогнозируемая модель вибраций, воспринимаемых устройством. Частота колебаний, возникающих в окружающей среде, обычно довольно низкая, обычно не превышает 200 Гц. В случае вибрации элементов инфраструктуры, таких как мосты или другие элементы конструкции, а также вибраций, создаваемых человеческим телом, частота обычно составляет менее 5 Гц. Амплитуда таких колебаний также не слишком велика. Кроме того, значения частоты и ускорения могут значительно изменяться случайным образом со временем.

Развитие методов получения энергии от вибрации также связано с работами по усовершенствованию и производству материалов, необходимых для построения систем этого типа. Каждый из описанных методов требует использования материалов с соответствующими электрическими или магнитными свойствами. Эти вещества часто относятся к группе редкоземельных элементов, что значительно увеличивает стоимость. Но работа по получению новых материалов с улучшенными свойствами ведется, и большие надежды возлагаются на нанотехнологии.

От систем сбора энергии требуется высокая устойчивость к условиям окружающей среды и надежная работа. Но в случае схем преобразования энергии вибрации свойства используемых материалов могут неблагоприятно измениться в процессе производства системы или на этапе ее дальнейшей эксплуатации. Например пьезоэлектрик может потерять значительную часть своих свойств в результате микроскопических трещин или повреждения кристаллической структуры, из которой состоит материал. Это, в свою очередь, приведет к снижению количества электроэнергии вырабатываемой этим элементом. Чтобы эффективно противодействовать этому типу эффектов, все же необходимо углубить понимание сущности процессов и явлений, происходящих в этих материалах, в том числе на теоретической основе.

Для эффективного внедрения этого типа методов в больших масштабах необходимо также получить высокую повторяемость характеристик материалов, производимых с целью проектирования систем, а также разработать эффективные и стандартизированные методы их тестирования. Работа над документами по стандартизации в настоящее время ведется одним из комитетов Международной электротехнической комиссии (IEC). Такая стандартизация не только позволит разработать механизмы объективной оценки систем от разных производителей, но также позволит распространять передовой производственный опыт и прогресс в исследованиях и разработках этой технологии.

1.1.2 Выпрямители

Выпрямители служат для преобразования переменного напряжения питающей сети в постоянное. Основными компонентами выпрямителей служат вентили – элементы с явно выраженной нелинейной вольт-амперной характеристикой. В качестве таких элементов используют кремниевые диоды.

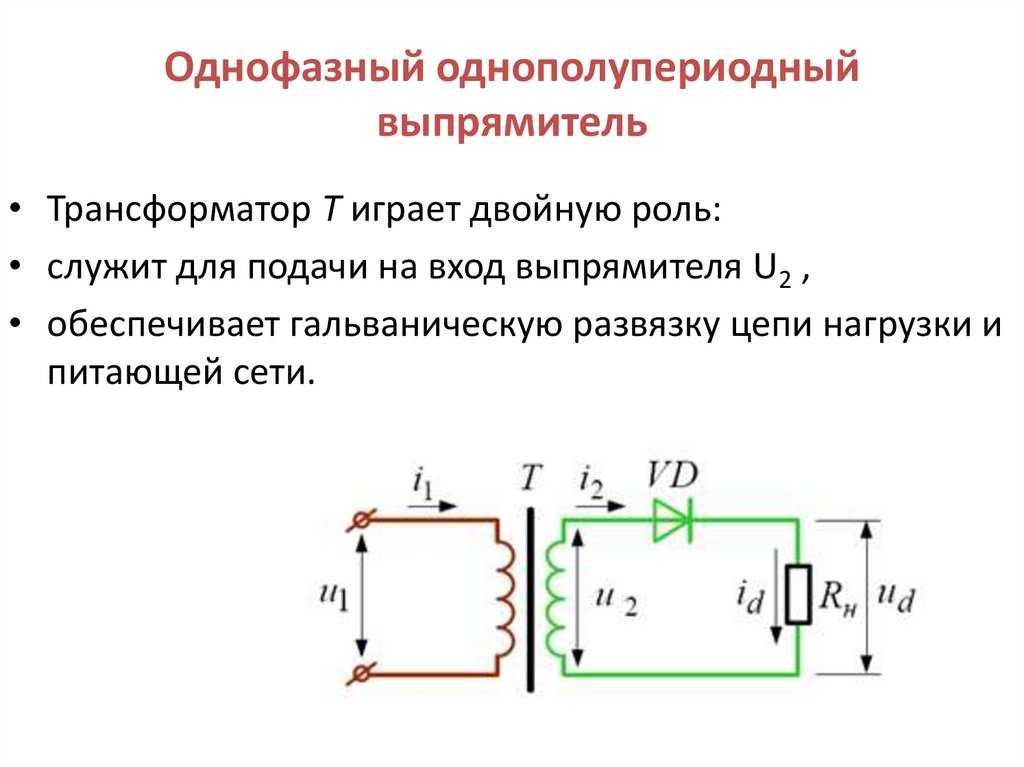

Однополупериодный выпрямитель. Простейшим является однополупериодный выпрямитель (рис. 1.1.2). Напряжение и ток нагрузки имеют форму, показанную на рис. 1.1.3. Выходное напряжение меньше входного на величину падения напряжения на открытом диоде.

Рис. 1.1.2

Среднее значение выпрямленного напряжения:

. (1.1.1)

Здесь – действующее значение входного напряжения. С помощью формулы (1.1.1) по заданному значению напряжения
можно найти входное напряжение выпрямителя.
Максимальное обратное напряжение на диоде: .
Максимальный ток диода: .

Рис. 1.1.3

Важным параметром выпрямителя является коэффициент пульсаций выпрямленного напряжения, равный отношению максимального и среднего напряжений. Для однополупериодного выпрямителя коэффициент пульсаций

Выпрямленные напряжение и ток в схеме на рис. 1.1.2 имеют большой уровень пульсаций. Поэтому на практике такую схему применяют в маломощных устройствах в тех случаях, когда не требуется высокая степень сглаживания выпрямленного напряжения.

Двухполупериодные выпрямители. Меньший уровень пульсаций выпрямленного напряжения можно получить в двухполупериодных выпрямителях. На рис. 1.1.4 показана схема выпрямителя с выводом от средней точки вторичной обмотки трансформатора.

Рис. 1.1.4

Во вторичной обмотке трансформатора индуцируются напряжения и , имеющие противоположную полярность. Диоды проводят ток поочередно, каждый в течение полупериода. В положительный полупериод открыт диод VD1, а в отрицательный – диод VD2. Ток в нагрузке имеет одинаковое направление в оба полупериода, поэтому напряжение на нагрузке имеет форму, показанную на рис. 1.1.5. Выходное напряжение меньше входного на величину падения напряжения на диоде.

Рис. 1.1.5

В двухполупериодном выпрямителе постоянная составляющая тока и напряжения увеличивается вдвое по сравнению с однополупериодной схемой:

; .

Из последней формулы определим действующее значение напряжения вторичной обмотки трансформатора:

Коэффициент пульсаций в данном случае значительно меньше, чем у однополупериодного выпрямителя:

Так как ток во вторичной обмотке трансформатора двухполупериодного выпрямителя синусоидальный, а не пульсирующий, он не содержит постоянной составляющей. Тепловые потери при этом уменьшаются, что позволяет уменьшить габариты трансформатора.

Существенным недостатком схемы на рис. 1.1.4 является то, что к запертому диоду приложено обратное напряжение, равное удвоенной амплитуде напряжения одного плеча вторичной обмотки трансформатора:

Поэтому необходимо выбирать диоды с большим обратным напряжением. Более рационально используются диоды в мостовом выпрямителе (рис. 1.6).

Рис. 1.1.6

Эта схема имеет такие же значения среднего напряжения и коэффициента пульсаций, что и схема выпрямителя с выводом от средней точки трансформатора. Ее преимущество в том, что обратное напряжения на диодах в два раза меньше. Кроме того, вторичная обмотка трансформатора содержит вдвое меньше витков, чем вторичная обмотка в схеме на рис. 1.1.4.

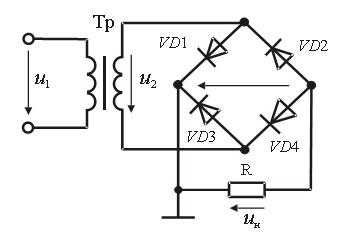

Мостовая схема выпрямления

Мостовая схема выпрямления ( рис. 113, а) состоит из силового трансформатора Тр с двумя обмотками и четырех вентилей B 1 — В 4 , соединенных по схеме моста. Одна диагональ моста подсоединена ко вторичной обмотке силового трансформатора, другая диагональ — к нагрузке R н .

При включении первичной обмотки трансформатора в сеть во вторичной обмотке возникает переменная э. д. с. е II .

Во время положительного полупериода, когда точка 1 имеет более высокий потенциал, чем точка 2, в цепи вентилей В 1 и В 3 (точка 1, В 1 , В 2 , точка 2) пройдет полуволна тока ( рис. 113, б ). К вентилям В 2 и В 4 при этом приложено обратное напряжение, они заперты. Во время следующего полупериода пройдет полуволна тока в цепи вентилей В 1 и В 4 (точка 2, В 2 , В 4 точка1); вентили В 1 и В 3 заперты.

Рис. 113. Мостовая однофазная схема выпрямления (а) и временные диаграммы токов и э. д. с. (б).

Таким образом, мостовая схема представляет собой схему двухполупериодного выпрямления . Конец диагонали моста с соединенными катодами вентилей является положительным полюсом выпрямителя, а конец диагонали моста с соединенными анодами — отрицательным полюсом выпрямителя. Если напряжение сети соответствует величине заданного напряжения, которое должно быть приложено к мосту, то мостовая схема может включаться в сеть переменного тока без трансформатора.

Отличие мостовой схемы выпрямителя от рассмотренной ранее двухполупериодной схемы заключается в следующем:

а) вторичная обмотка не имеет вывода от средней точки;
б) выпрямленный ток протекает по всей вторичной обмотке в течение обоих полупериодов то в одном, то в другом направлении, поэтому отсутствует намагничиваниесердечника трансформатора;
в) для получения такого же выпрямленного напряжения, как и от двухполупериодной схемы с выводом средней точки трансформатора, для вторичной обмотки в мостовой схеме требуется в 2 раза меньшее число витков;
г) токи вторичной и первичной обмоток — синусоидальны, поэтому расчетные мощности обмоток одинаковы: (205)т. е. габаритная мощность примерно на 20% ниже габаритной мощности трансформатора с выводом средней точки;
д) обратное напряжение меньше. Действительно, напряжение вторичной обмотки приложено к двум парам последовательно включенных вентилей (один из которых открыт, а другой закрыт).

Поэтому обратное напряжение, приложенное к одному из последовательно включенных вентилей, равно напряжению на вторичной обмотке трансформатора, уменьшенному на величину прямого падения напряжения на другом, последовательно включенном, вентиле:

E mII = U обр + U пр

Если пренебречь прямым падением напряжения по сравнению с обратным, то получим

в то время как в однополупериодной и двухполупериодной схемах , рассмотренных ранее, напряжение U обр = 3,14 U ср , в 2 раза больше, чем в мостовой схеме выпрямления.

Частота пульсации и коэффициент пульсации во всех схемах одинаковы.

При сравнительном анализе схем следует учесть, что в мостовой схеме выпрямления , однако, используются четыре вентиля, а не два, как это имело место в двухполупериодной схеме с выводом средней точки. Если в качестве вентилей использовать приборы с накаливаемыми катодами, то потребуется минимум три макальных обмотки, что резко удорожает и усложняет конструкцию.

Поэтому в мостовых схемах выпрямления для повышения к. п. д. установки целесообразно применять безнакальные вентили с малым внутренним сопротивлением. Мостовые схемы выпрямления изготовляют мощностью, не превышающей 1 квт. Выпрямленное напряжение может быть очень большим (вплоть до десятков тысяч вольт).

Расчет мостовой схемы выпрямления

Заданными или известными величинами являются напряжение на нагрузке (U ср.зад , ток через нагрузку I ср , коэффициент пульсации выпрямленного напряжения K п.зад на выходе, напряжение и частота питающей сети.

Расчетные величины определяются по формулам:

Из справочника выбирается вентиль с допустимым обратным напряжением

и током через вентиль

Далее рассчитываются электрические величины, характеризующие вторичную обмотку трансформатора:

U II =(1,1÷1,3)U ср.р I I I = 0,8I ср ;P I I =U I I I I I

С целью получения пологой внешней характеристики, желательно выбирать фильтр, начинающийся с индуктивности.

Коэффициент пульсаций напряжения на входе фильтра

При токе нагрузки до 200 ма величина емкости звена фильтра не превышает 8—12 мкф. Задавшись емкостью звена фильтра С ф , можно определить индуктивность дросселя фильтра

Емкость конденсатора C 1 , шунтирующего дроссель, рассчитывается по формуле

Конденсатор С 1 должен быть рассчитан на рабочее напряжение

U раб = 4πƒL др I ср

В заключение нужно определить расчетную (габаритную) мощность силового трансформатора, используя формулу (204 ).
