Альтернативные варианты освещения
Если же Вам не принципиально важно сделать встроенную подсветку зеркала в ванной комнате по периметру объекта, можно организовать и другой, не менее комфортный вариант освещения. С этой задачей хорошо справятся споты – точечные светильники на кронштейнах, которые можно вручную направить в любую из сторон
Очень хорошая идея, которая позволяет менять зону освещения в зависимости от того, что Вы делаете – бреетесь возле зеркала (либо наносите макияж) либо принимаете ванну.
Еще одна идея подсветки – применение специальных светильников для ванной комнаты. Существует широкий ассортимент ламп, которые могут на присосках и прищепках крепиться к зеркальной поверхности либо кафелю. Помимо этого существуют лампы, которые запросто устанавливаются в горизонтальном положении над зеркалом либо в вертикальном положении с обеих сторон, что позволяет сделать качественное освещение всей области рядом.
Оригинальная идея подсветки — эффект тоннеля своими руками
Как сделать подсветку лампами
Все же если Вас просто заинтересовал вариант сделать подсветку зеркала в ванной своими руками, светодиодная лента будет конечно в выигрыше, т.к. светодиоды экономичные, яркие и в то же время монтаж не занимает более часа. Надеемся, что наша инструкция с фото и видео примерами была для Вас полезной и интересной!
Размещение распределительного щита
Перед тем, как сделать электропроводку в частном доме, следует правильно разместить распределительный щит. Здесь есть целый ряд ограничений, которые вполне логичны и легко объяснимы.
Размещение распределительного щита
- Прежде всего, согласно п. 11.1 ВСН 59 – 88, распределительные щиты следует располагать в местах удобных для обслуживания. Они должны иметь освещение и быть расположены в местах, исключающих их затопление. Последнее особенно актуально при расположении щитов в подвале.
- В помещении, где расположен щит, не должно пролегать обвязки жидкотопливных котлов и газовых труб.
- Трубы отопления, водоснабжения и канализации, проходящие в помещении, не должны иметь здесь флянцев, вентилей и другой дренажной или предохранительной арматуры. Это же касается и систем вентиляции и кондиционирования.
- Также наша инструкция не советует размещать щиты под помещениями ванных, уборных, парных и других комнат, в которых велик риск затопления.
- При креплении щитов на сгораемые основы между ним и стеной следует предусмотреть несгораемую поверхность. Обычно в этой роли выступает лист железа. Кроме того, все распределительные щиты должны закрываться на запорное устройство.
Почему популярна, плюсы и минусы
Срок службы кабеля снижается из-за перегрева, излишней влажности, воздействия ультрафиолета и множества других факторов. В результате- короткое замыкание, пробой, поражение током. Поэтому использование гофрорукава полностью оправдало себя и становится популярнее с каждым годом.
- Водонепроницаемость;
- Долговечность;
- Стойкость к возгораниям, огнеупорность, негорючесть;
- Сопротивляемость механическим нагрузкам, прочность;
- Легкость;
- Эстетичность;
- Коррозионная стойкость;
- Кабель, помещенный в гофру , не ударит человека током;
- Защита кабеля от воздействий окружающей среды.
Кто-то скажет-для чего нужно тратить деньги , если кабель все равно выпускается в защитной изоляции? Ответ прост: Металл, из которого выполнены провода (алюминий или медь) спокойно прослужит 25-30 лет, а вот оплетка кабеля без защиты живет в среднем 3 года.
| Площадь поперечного сечения провода, мм | Количество проводов, шт | Внешний диаметр гофры, мм |
| 1.5 | 2, 3, 4, 5 | 16,16, 20,20 |
| 2.5 | 2, 3, 4, 5 | 16,16, 20,25 |
| 4 | 2, 3, 4, 5 | 20,20,25,25 |
| 6 | 2, 3, 4, 5 | 20,25,32,32 |
| 10 | 2, 3, 4, 5 | 25,32,32,40 |
| 16 | 2, 3, 4, 5 | 32,32,40,40 |
| 25 | 2, 3, 4, 5 | 32,40,50,50 |
| 35 | 2, 3, 4, 5 | 40,50,50,63 |
| 50 | 2, 3, 4, 5 | 50,50,63, 63 |
| 70 | 2, 3, 4 | 50,63,63 |
| 95 | 2,3 | 63,63 |
| 120 | 2 | 63 |
| 150 | 2 | 63 |
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Какой провод использовать для проводки на улице Например, стабильно работает при низких температурах в условиях сильных морозов, тогда как ПВХ под воздействием слишком холодного воздуха трескается. Спрашивайте, я на связи!
Нестандартные случаи
Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофротрубы после этого соединяются изолентой.
Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180о и заизолировать, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:
Как завести провод без зонда
Если у вас мало места в квартире и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, не всегда без опыта получается сделать это в комнате. В таком случае рекомендуется сначала соединить кабель со струной, после этого выйти в подъезд и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру до тех пор, пока задача не будет решена. Или использовать диск «Здоровье», как показано в следующем видео (вторая минута):
Иногда возникает необходимость протянуть проводник в гофрированной трубе по потолку, а точнее внутри подвесной конструкции из гипсокартона. Сделать это достаточно сложно, т.к. если листы уже зашиты, монтаж нужно выполнять через штробы под светильники. В этом случае завести гофротрубу через потолок поможет обычная струна. На видеоуроке мастера наглядна продемонстрировали всю сущность работ:
Как проложить гофрированный шланг через гипсокартонный потолок
Ну и последняя ситуация, которую хотелось бы описать – прокладка кабеля с резиновой изоляцией в гофре. Сложность заключается в том, что при протяжке возникает сильное трение между стенками гофротрубы и изоляцией проводника. В результате даже проволока не облегчает процесс, а если еще и протяжки нет, в этом случае вообще нереально сложно выполнить монтаж. На помощь приходит специальная смазка, например Wire Pulling Lubricant от компании 3М, с помощью которой можно достаточно быстро протянуть кабель через гофрированную трубу. Стоимость такой смазки немного высокая, однако, если вы часто выполняете электромонтажные работы, рекомендуем приобрести ее, т.к. одной бутылки хватает надолго.
Вот собственно и вся информация, которую мы хотели предоставить
Обращаем Ваше внимание на то, что затягивать кабель, сечением 3*1,5 мм2 лучше в трубу, диаметром 16 мм. В то же время для сечения 3*2,5 мм2 нужен диаметр 20 мм
Теперь вы знаете, как протянуть кабель в гофру своими руками и что делать, если протяжки нет!
Будет интересно прочитать:
- Как провести электропроводку в деревянном доме
- Набор инструментов электрика
- Способы крепления кабеля к стене
Для чего нужны гофры, их характеристики
Наибольшее распространение получили поливинилхлоридные, полиэтиленовые, полипропиленовые, полиамидные и металлические каналы. С виду эти изделия представляют собой гофрированные трубы с тонкой стальной струной внутри. Эта проволока (ее называют протяжкой) выполняет функцию зонда, облегчая процедуру укладки кабеля. Также встречаются более дешевые варианты без протяжки: укладывать в них провода намного труднее.
Гофрированная труба с протяжкой
Эксплуатационные характеристики гофрированных трубок зависят от материала их изготовления. К примеру, изделия из стали демонстрируют большую механическую прочность и стойкость к открытому пламени. Пластиковые модели обладают диэлектрическими свойствами и малым весом. Популярность трубок из поливинилхлорида объясняется их дешевизной и способностью к самозатуханию.
Для удобства выбора подходящей по характеристикам гофры эти изделия окрашиваются в определенные цвета, согласно общеевропейским стандартам:
- Белый. Обустройство компьютерных коммуникаций.
- Серый. Монтаж электрической проводки различных типов.
- Коричневый, черный. Коммутация к электросети мощных бытовых приборов.
- Зеленый. Прокладки телефонных линий.
- Красный. Организация проводки в уличных условиях.
- Желтый. Подключение газового оборудования.
- Синий. Обустройство водоснабжения.
С помощью фабричного «кондуктора»
Большинство производителей гофрированных шлангов для монтажа электропроводки встраивают в изделие стальную струну (кондуктор). К одному из её концов прочно прикрепляют кабель, после чего тянут второй конец до тех пор, пока кабель не будет полностью затянут в гофротрубу. Это самый простой способ, но и здесь есть свои нюансы. Во-первых, для протяжки провода в гофрированном шланге, особенно длинном, требуется помощник, а во-вторых — гибкую трубу нужно зафиксировать, чтобы она не двигалась вместе с кабелем.
ФОТО: 5domov.ruКак правило, гофрированный шланг оснащается кондуктором из стальной проволоки для протяжки кабеля
Зачем нужна гофра для кабеля?
Благодаря своим преимуществам гофрированная труба широко применяется в строительных, сантехнических и электротехнических работах. Монтаж кабеля в гофре чаще всего осуществляется при проведении электропроводки в конструкциях из гипсокартона, а также в стяжке пола, в условиях монтажа на открытом пространстве и в производственных помещениях (гараж, склад, сарай и т.п.). Также гофротруба использетсят во время электромонтажных работ в деревянных домах. Гофрированная труба обеспечивает надежную защиту электрокабеля от механических, термических воздействий, осадков и ультрафиолета.
Сменяемость электропроводки
Представьте, что вам понадобилось повесить на стену одну или несколько картин через несколько лет после ремонта.
Вы берете перфоратор, намечаете точки крепежа, начинаете сверлить и слышите характерный хлопок с выделением большого количества искр.
И только потом вспоминаете про кабель, идущий к запрятанной за тумбочкой розетке. Автомат включать уже бесполезно, на линии будет устойчивое КЗ. А на этой группе могут висеть все остальные розетки комнаты.
Если у вас смонтированы натяжные потолки, то вопрос о смене поврежденного участка в принципе не стоит, но при одном условии – если кабель проложен в гофре.
Вы можете без труда заменить этот кусок, всего лишь отстегнув частично потолок, протянув новый кабель и застегнув его обратно. При этом никакого штробления и взламывания стен.
Чтобы вы поняли, если кто-то говорит о сменяемости проводки в гофре, речь в первую очередь идет о вертикальных участках от потолка к розеткам.
На самом потолке, при поворотах под 90 градусов, этот фокус навряд ли удастся.
А представьте, что при всем вышеописанном, кабель замоноличен в штукатурку? Можно конечно не вскрывать стены, а просто отказаться от этой розетки (откусив спуск на нее под потолком).
Но тогда приготовьте к расчехлению самые длинные переноски и удлинители.
Деформация стен
Многие стены со временем имеют свойство давать трещины. Особенно это заметно в домах вторичного жилья.
Если вы видели очищенные от обоев стены, будь-то панельный дом или кирпичный, то вы наверняка замечали разного рода трещины. Они могут быть не толще волосинки, либо наоборот, туда спокойно поместится большой палец.
Кроме того, трещины встречаются и в новостройках, даже в тех, которые еще не заселены жильцами. А теперь задумайтесь, что происходит с кабелем наглухо замазанным в стене при ее раздвижении.
Скорее всего, ничего хорошего. Сможете вы и захотите ли, лет через 15-20 после появления таких трещин, сдирать обои и менять всю подводящую проводку?
Способ крепления
При прокладке без гофры, кабель как правило крепится стяжками, либо дюбель хомутами, имеющими в своем составе эти самые стяжки.
Закрепив его таким образом, вы по любому воздействуете на него механически. Если на первый взгляд с ним ничего как бы не происходит, то со временем, этот способ крепежа может сыграть с вами злую шутку.
Даже не используя стяжки, а применяя специальные дорогостоящие крепежи, вы все равно заставляете кабель провисать под собственным весом.
Такой крепеж негативно сказывается на его изоляции. Это не СИП, который изначально произведен с учетом провисания под собственным весом.
А это через несколько лет обязательно приведет к ложным срабатываниям дифф.защиты.
Как видите, все способы которые преподносятся монтажниками как простые и быстрые, не очень укладываются под определение ”долговечного монтажа”.
Цвет и тип гофры
Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.
При этом каждый цвет говорит о материале, из которого было произведено изделие.
серый цвет это ПВХ — поливинилхлорид
Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.
черный и оранжевый цвет это ПНД – полиэтилен низкого давления
синий цвет ПП – самозатухающий полипропилен
Технические характеристики гофротрубок ПВХ, ПНД, ПП:
ПП
Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.
Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.
Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.
Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.
При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.
Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.
Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.
Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.
Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.
Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.
Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.
Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.
Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.
Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.
Технология монтажа
Чтобы информация воспринималась легче, предоставим ее пошагово:
Отмерьте рулеткой и отрежьте необходимое количество гофротрубы. Резать лучше всего канцелярским ножом. Будьте аккуратны – внутри трубы находится проволока. Ее нужно перекусить бокорезами при этом, придерживая, чтобы после перекуса проволока не утонула внутри гофры. Если это произойдет, достать протяжку получится только подрезая трубу на необходимую длину.

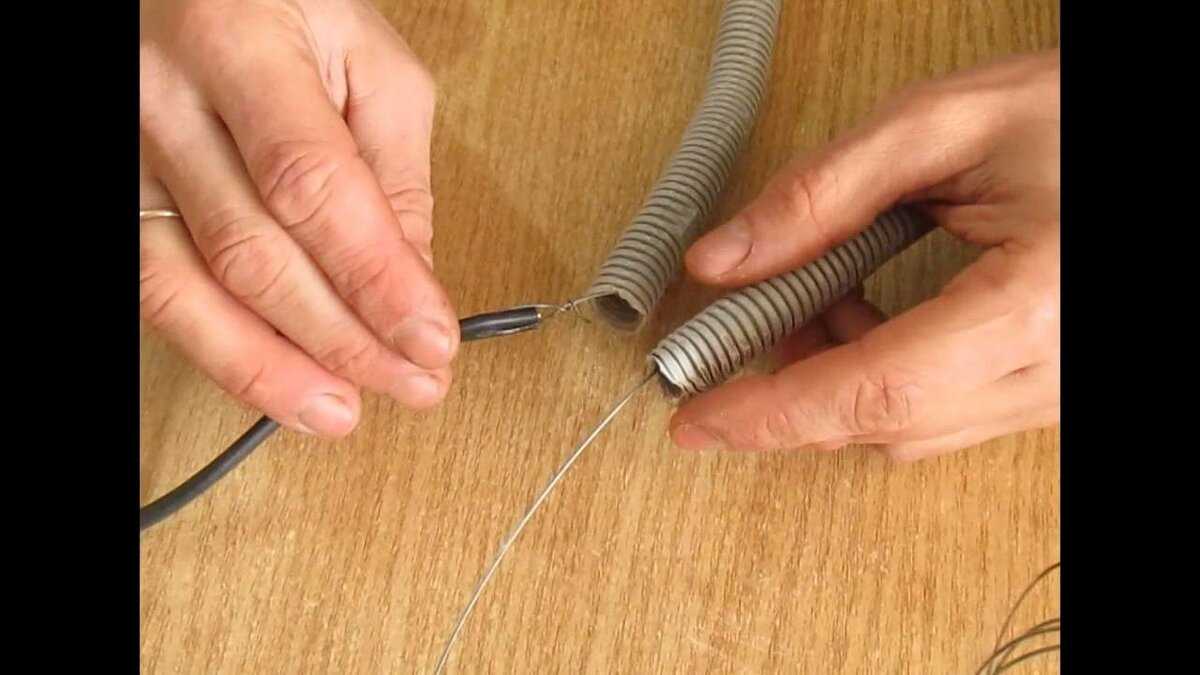

Конец проволоки нужно соединить с кабелем. Сделать это проще всего, аккуратно загнув струну крючком и пробив край изоляции (на видео ниже наглядно показана эта технология). Альтернативный способ – просто обернуть несколько раз струну вокруг кабеля. После этого нужно обязательно заизолировать место соединения, чтобы выступы не цеплялись при протяжке проводника.
Свободный конец протяжки нужно надежно зафиксировать. Если вы работаете вдвоем с напарником, ему просто необходимо придержать проволоку. Если вы выполняете электромонтаж самостоятельно, можно закрепить протяжку на батарее, дверной ручке либо другом неподвижном объекте. Цель крепления – в дальнейшем создать натяжение, чтобы было удобнее протянуть кабель в гофре.
Последнее, что осталось – затянуть провод внутрь на всю длину
Делать это нужно осторожно, если переусердствуете с натяжением – в месте соединения протяжки и кабеля может произойти обрыв, что создаст немало хлопот.
Обзор всего мероприятия
Вот собственно и вся технология монтажа. Как вы видите, протянуть провод или кабель через гофрированную трубу не совсем сложно. Последнее, что останется – закрепить гофру на клипсах. Однако это мы предоставили наиболее удачную ситуацию. Бывают более сложные случаи, когда протянуть проводник достаточно проблематично, к примеру, если нет протяжки. Ниже мы рассмотрим все форс-мажорные ситуации.
О том, какие бывают виды гофры для кабеля, читайте в статье, на которую мы сослались!
Следы от кабеля на обоях
Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.
Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.
Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции.
Причем эффект может сказаться не сразу, а лет через 10-15. Кроме этого, не забывайте:
об увеличении естественных утечек тока голого кабеля под штукатуркой
и про возможное влияние компонентов штукатурки на изоляцию
Нужно ли прокладывать кабель в гофре
Решение о применении гофротрубы при организации кабельной линии принимается при наличии следующих обстоятельств:
Угроза возникновения пожара. Если основанием под провода выступают стены или перекрытия из горючих материалов (дерево, древесные плиты, вагонка), тогда для минимизации риска возгораний проводку необходимо поместить в огнестойкие защитные оболочки.
Вероятность механических повреждений. Размещенные за стеновой обшивкой или отделкой линии иногда повреждаются при попытках сверления. Наткнувшись на гофру, есть шанс вовремя спохватиться и перенести точку погружения бура в другое место.
Наличие поворотов, изгибов и т.п. Обычные кабель-каналы или трубы в таком случае не обладают требуемой гибкостью. Гофрированные изделия здесь будут отличным вариантом решения задачи.
Необходимость периодической замены кабеля. Если просто замуровать провод в стену или пол, сделать это без разрушения наружной отделки будет невозможно. Гофрированная труба дает возможность выполнить процедуру без необходимости демонтажа покрытия.
Прямые климатические воздействия. Кабель, проходящий на улице, подвергается разрушительному влиянию солнечного света, атмосферных осадков, температурных колебаний и т.п. Чтобы максимально обезопасить электроснабжения жилого или промышленного объекта, проводку помещают внутрь защитной гофры.
Подземная прокладка. Кроме повышенной влажности и механических воздействиях из-за движения грунта, уложенная под землей линия подвергается опасности со стороны грызунов.
Участки в любых закрытых пространствах. Имеются в виду чердаки, подвалы и ниши за подвесными потолками и гипсокартонными стенами.
Повышенная влажность в помещении. Для защиты линий в этом случае используются гофротрубы из ПВХ.
Следует помнить, что даже металлические гофры не способны полностью защитить от прямого воздействия перфораторного бура. Поэтому при сверлении необходимо внимательно следить за поведением инструмента. В идеале после прокладки кабеля скрытым способом делается фото или схема электрической разводки, во избежание проблем в дальнейшем.
Как протянуть кабель в гофру вручную?
Если Вы протягиваете кабель в гофротрубу первый раз, то бывает сложно понять, как правильно провести провод через трубу, гофрированную для электропроводки. Ниже приведен алгоритм, который поможет справиться с этой задачей. Сначала необходимо измерить нужную длину и нарезать трубу, затем бокорезами нарезать проволок. Далее следует удерживать протяжку, чтобы он не потерялась в трубе, сделать плотный жгут. Жгут, проводимый в гофру, необходимо прикрепить к металлической протяжке, а стыки обмотать изоляционной лентой.
После размещения проводки, гофрированную трубу фиксируют через каждые 20 см специальными крепежными элементами. Зажимы сначала крепятся на гофру, а потом и к поверхности. Для протягивания кабеля через гофру используется специальное приспособление.
Некоторые особенности
Возвращаясь к первому недостатку половой разводки, подчеркнем, что особенности монтажа электрической проводки любого типа четко прописаны в документе ПУЭ («Правила устройства электроустановок»). Основной момент — доступность всей системы для осмотра и выполнения ремонтных работ.
Точки, где провода соединяются/ответвляются, должны быть свободны от механического натяжения со стороны материала, покрывающего пол. По данной причине используют различные трубы из гофры, металла или полиэтилена. Поверхность данного изделия принимает нагрузку покрытия. Помните, что внутри должно быть достаточно свободного пространства для движения провода.
Одним из основных элементов электрической сети в доме являются распределительные коробки. Но разместить их под половым покрытием нереально, поэтому изделия монтируются в стене
Важно подобрать правильную высоту над уровнем пола, чтобы избежать короткого замыкания при частичном затоплении квартиры, исключить свободный доступ для детей
Какой бывает гофра для кабеля?
Гофра для кабеля и электрических проводов чаще всего изготавливается из пластика и металла. Пластиковая гофротруба обладает отличными электроизоляционными свойствами, что отменяет необходимость в заземлении, небольшим весом и пластичностью. Гибкость трубы позволяет прокладывать криволинейные трассы без дополнительных поворотных элементов, а благодаря стойкости пластика не требуется дополнительная защита, как металлическим трубам.
Платисковая гофра может быть полипропиленовой (ППР), по цвету такая гофра обычно синяя, материал обладает свойством самозатухания, он не поддерживает горение. Гофра из полипропилена отличается повышенной водостойкостью, поэтому может использоваться для прокладки кабеля на улице или в помещениях с повышенной влажностью. Предназначена для прокладки электрических, телефонных, компьютерных, телевизионных сетей, работающих при электрическом напряжении постоянного или переменного тока, выполненных изолированными проводами, шнурами или кабелями.
Гофра для кабеля из ПВХ, поливинилхлорида, по цвету — серая, также обладает свойством самозатухания, что препятствует распространению огня, ее допускается применять по слабогорючим основаниям при устройстве открытой проводки в случае использования кабельно-проводниковой продукции с индексом «нг»,но не отличается водостойкостью, применяется только в сухих помещениях.
Ошибки при затяжке кабеля в гофру
Самыми распространенными ошибками, допускаемыми при прокладке кабельных сетей, протянутых внутрь гофры, являются следующие.
- Создание острых углов. Нужно прокладывать трассы таким образом, чтобы угловые переходы были гибкими, нельзя допускать острых углов на поворотах, это приведет к повреждению гофротрубы и кабеля.
- Для увеличения длины не используются специальные комплектующие. Когда нужно сделать более длинным целостный отрезок проводки, нужно пользоваться тройниками, транзитными коробками и муфтами.
- Гофра соединена с помощью изоленты. По ПУЭ недопустимо соединять между собой 2 гофрированные трубы с помощью изолирующей ленты, для этого существуют соединительные комплектующие. Это касается поворотов, углов, середины длинного участка.
- Проложена одна гофра, в которую протянуто несколько линий из силовых кабелей. Согласно ПУЭ, правильно, когда каждая кабельная силовая линия протягивается в отдельную гофрированную трубу. Сразу несколько проводников прокладывать в гофре недопустимо.
Особенности крепления материала
Итак, чтобы сделать диодное освещение зеркала в ванной, необходимо выполнить следующие действия:
- Приобретите подходящую длину светодиодной ленты (одноцветной либо многоцветной). Если длина материала будет более 5 метров (для освещения большого зеркала), купите специальные соединители – коннекторы. Помимо этого нужен блок питания подходящей мощности (минимум на 50% больше, чем мощность всей ленты) и соединительные провода. Если Вы купили RGB модель светильника, нужно дополнительно приобрести контроллер.
- Выберите подходящий способ крепления подсветки на зеркало. Можно самостоятельно наклеить материал изнутри, что позволит сделать оригинальное и в то же время скрытое освещение контуров объекта, как показано на фото в начале статьи. Второй способ – дополнительно приобрести алюминиевый светодиодный профиль и закрепить его на зеркальной поверхности с тыльной стороны, что не составит никакого труда.
- Тщательно обезжирьте поверхность перед наклеиванием, иначе долго такое освещение закреплено не будет.
- Закрепите подсветку и перейдите к подключению светодиодной ленты. Сложностей на данном этапе возникнуть не должно. Подключать светильник нужно по следующей схеме: лента — блок питания — сеть 220 Вольт. Если Вы решили сделать подсветку многоцветной (RGB) моделью, между блоком питания и светодиодами нужно подключить контроллер, как показано на схеме ниже:
После подключения светодиодной подсветки зеркала можно включить готовое освещение и проверить правильность всей проделанной работы. Как Вы видите, ничего сложного нет и самостоятельно сделать декоративное подсвечивание может любой желающий. Однако нужно учитывать несколько важных моментов, которые мы выделили:
- Блок питания, контроллер и выключатель подсветки лучше вынести за пределы ванной комнаты из соображений электробезопасности. Кстати, ленту для освещения тоже рекомендуется покупать влагозащищенную, т.к. зеркало чаще всего находится над умывальником, а как Вы понимаете контакт электричества и воды крайне опасен.
- Резать материал нужно только в специальных местах, которые отмечены производителем, как показано на фото ниже:
- Если по каким-то причинам не получается наклеить светильник на тыльную часть зеркальной поверхности, можно выполнить наклеивание на плитку под зеркалом. Главное тщательно обезжирьте поверхность.
На видео ниже наглядно показывается, как сделать подсветку зеркала светодиодной лентой:
Установка LED ленты с тыльной стороны
