Электропроводка открытого типа - особенности и технология монтажа

Инструкция по установке в квартире

Монтаж электроприборов производится так

Проверяется исправность распределительного щита. Вот его-то своими руками устанавливать категорически нельзя: система допусков для электромонтажников введена не зря. Устанавливать его должны только профессиональные электрики.
Отключается питание помещения, где производится монтаж. Желательно при этом повесить на щитке табличку: «Не включать, ведётся работа» или хотя бы предупредить соседей и членов семьи о том, что ведутся работы с электричеством, и ток подавать нельзя.
По заранее размеченным линиям производится штробление стен для монтажа электропроводки, делаются выемки под посадочные гнёзда розеток или выключателей. Если используются внешние приборы и внешняя проводка, эту процедуры пропускают. Не требуется штробление, если при ремонте меняются только сами розетки и выключатели, а электрокабель остаётся прежним.
В сделанных выемках устанавливаются подрозетники или крепёжные устройства выключателей.
Концы кабеля зачищаются, подключаются к зажимам контактов.
Розетка или выключатель крепится на своё место.
Провода другим концом подключаются к общей электросистеме здания.
Устанавливаются внешние панели приборов.
На комнату подаётся напряжение, тестером или индикатором проверяется работоспособность установленных розеток или выключателей.

Монтажтут

Защита от влаги – важный параметр выбора

Отдельно стоит рассмотреть влагозащитные свойства изделий, так как они вынуждены будут работать в явно неблагоприятных для себя условиях. Если влагозащищнность будет ниже, чем требуется по ее предназначению (например, IP65), то существует риск появления короткого замыкания из-за проникновения внутрь корпуса уличной розетки влаги или грязи. А это несет угрозу жизни и безопасности людей.

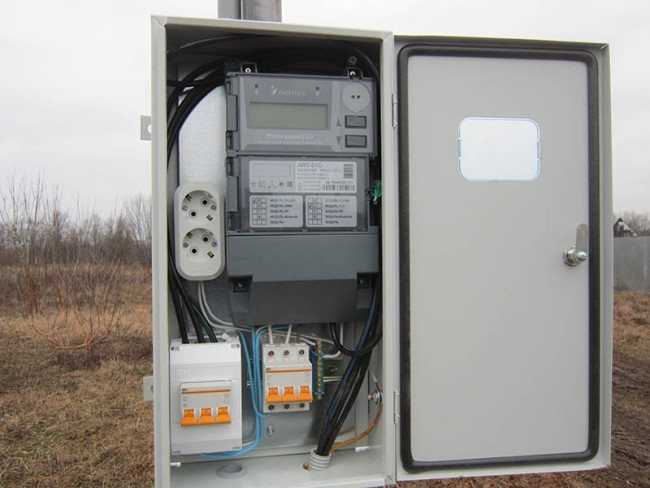

Уличная розетка в электрощитке

Класс влагозащищенности (например, IP65 и ниже) для уличных выключателей и розеток определяется международной электротехнической комиссии. Но здесь необходимо понимать, что такое устройство может быть установлено на улице в разных местах:

в электрощитке. В этом месте устройство будет иметь дополнительную защиту в виде крышки электрощитка. Поэтому здесь нет необходимости покупать розетки с высоким классом влагозащищенности (IP65). Здесь вполне достаточно будет достаточно степени защиты от влаги и пыли на уровне IP44;
непосредственно на стене дома. Здесь, чтобы устройство точно могло эффективно противостоять грязи и влаге класс влагозащищенности должен быть уже выше – порядка IP54/55, а то все IP65.

На сегодняшний день наибольшей популярностью пользуются модели уличных розеток со степенью влагозщащищенности IP65. Чтобы понимать, что означают эти буквы и цифры, приведем расшифровку степени защиты устройств наружного применения от влаги и пыли:

аббревиатура IP расшифровывается International Protection, что в переводе с английского означает международная защита;
первая цифра маркировки обозначает уровень защиты прибора от пыли;
вторая цифра обозначает уровень защиты прибора от влаги.

Как правило, все модели уличных розеток имеют достаточно высокий класс влагозащищенности. Здесь выбор необходимо делать только в пользу большего или меньшего значения. Причем необходимо помнить, что чем выше будет влагозащищенность, тем дороже обойдется устройство. Поэтому, если нет большой потребности в защите розетки от влаги (например, она установлена в электрощитке), то можно сэкономить и приобрести менее защищённую модель.

Требования к проводке открытого типа

Перед монтажом открытой электрической проводки следует обязательно составить схему расположения линий и прочих компонентов цепи, включая розетки, выключатели и распаечные коробки. Учтите несколько основных моментов:

Категорически запрещено располагать линии по диагонали. Провода размещают строго по вертикали и горизонтали относительно стен, пола и потолка комнаты.
Кабель должен быть удален от углов и любых проемов на расстояние не менее 150 мм. Минимальная установочная высота для розетки над уровнем пола составляет 200 мм, выключателя — 600 мм.
Избегайте установки кабельных линий вблизи отопительных приборов. Исключите любые источники тепла, воздействие которых в скором времени приведет к разрушению изоляционного слоя и существенно повысит вероятность аварийной ситуации.
Нельзя располагать открытую проводку рядом с трубами. Запрещено размещение внизу труб, под которыми появляется конденсат.
Выбирая провода, учитывайте уровень влажности помещения. Для ванной и кухни кабель должен иметь два-три слоя изоляции.
При соединении нескольких проводов обязательно используется распределительная коробка.
При составлении схемы следует заранее выбрать место для распределительных коробок. Они должны размещаться в легкодоступной части помещения.

Соединение проводов в распредкоробке

Устройство электророзетки

Название розетка получила из-за сходства с одноименным элементом интерьерного декора, а тот очень похож на красивый цветок — розу. Устройство наружной розетки по своему строению несложное.

Изделие снабжено такими деталями:

Основание (корпус). Может быть керамическим, пластиковым. К основанию присоединены токопроводящие детали. Керамическое основание надежнее — не нагревается, но хрупкое. Пластик быстро возгорает, некачественные изделия вообще могут при нагревании выделять токсичные вещества. Современный вариант — корпус из поликарбоната, который не горит, прочен.
Механизм. Внутри ретро-розетки есть токопроводящий механизм, который бывает сделан из латуни с покрытием и без, из бронзы. Последний встречается редко, но самый качественный. Обязательный элемент розетки накладной — заземление, или заземляющий контакт, который отводит свободное электричество в землю, защищая человека, технику.
Лицевая панель (крышка). Определяет «внешность» электророзетки, чаще всего делается из поликарбоната. Можно встретить устройства с крышкой из дерева, стекла, металла.

Конструктивные особенности прибора

Перед установкой розетки и выключателя своими руками следует разобраться с их конструкцией. Это поможет избежать совершения множества ошибок при работе. Конструктивно розетка состоит из трёх ключевых элементов: контактная колодка в сборе, лицевая крышка и подрозетник. Последние два выполняют только декоративную функцию, и только колодка имеет отношение к электрической части.

Колодка, в свою очередь, состоит из таких комплектующих:

Крепёжные лапки. Они могут быть «намертво» закреплены и быть неподвижными или двигаться на винтах из стороны в сторону для регулировки.
Два контакта — плюс и минус (заземление).
Клеммы, которые выполняют функцию зажима проводов.

Выбирая розетки, требуется обращать внимание на тип лапок. Подвижные сложнее устанавливать, но зато они дают возможность регулировать положение корпуса в любом направлении, то есть можно вмонтировать устройство точно по стене. Кроме этого, нужно отдать предпочтение лапкам с двумя зубьями, так как они более надёжные

Кроме этого, нужно отдать предпочтение лапкам с двумя зубьями, так как они более надёжные

Однозубые конструкции быстрее расшатаются

Кроме этого, нужно отдать предпочтение лапкам с двумя зубьями, так как они более надёжные. Однозубые конструкции быстрее расшатаются.

Провода могут крепиться к контактам с помощью винтов или иметь свои контакты. Последний вариант более надёжен. В первом случае провода необходимо оголить, тщательно проработать припоем и потом туго затянуть на болты.

Клеммы могут быть также двух типов — винтовые и «ёршики». Первые необходимо затягивать винтами, а во вторые провода просто вставляются, при этом механизм самостоятельно их фиксирует. Но у так называемых ёршиков есть и свои недостатки. Переделать их второй раз не получится, поскольку провода придётся вытаскивать силой, а ёршики при этом ломаются. Винтовые перед скруткой следует проделывать холодным припоем.

Установка внутренней электроточки

При монтаже встраиваемой розетки действуют так:

если проложенный к месту установки кабель уже подключен к распределительной коробке, данную розеточную группу обесточивают. Наиболее безопасный способ — обесточить всю квартиру или дом вводным выключателем: при этом разрываются и фаза, и ноль. Если обесточивать жилище полностью нельзя, отключают только автомат данной розеточной группы;
высверливают в стене отверстие диаметром 70 мм глубиной, равной габаритам подрозетника, плюс 3-4 мм. Выполнить отверстие быстро и аккуратно можно при помощи коронки: засверливаются на нужную глубину, затем выбивают получившийся цилиндр зубилом или высверливают перфоратором. Высоких требований к точности и качеству выемки не предъявляют, потому использование коронки не обязательно;
конец подведенного к месту установки кабеля, освобождают от наружной изоляции и заводят с тыльной стороны в подрозетник. Его оптимальная длина в подрозетнике составляет примерно 8 см (ширина 4-х пальцев). Наружную изоляцию снимают так, чтобы она оставалась в месте прохода провода сквозь стенку подрозетника, — это исключит повреждение жил о края отверстия;
подрозетник сажают на гипсовый или алебастровый раствор в отверстие в стене. Следы раствора на внутренней поверхности изделия удаляются ветошью;
концы жил освобождают от изоляции на длину 8-10 мм;
вставляют оголенные жилы в клеммы и фиксируют их. Соблюдается цветовая маркировка: коричневую, красную или белую жилу принято подключать к фазе, синюю или бело-синюю — к нулю, желто-зеленую — к контакту заземления;
аналогично эти жилы подключаются на другой стороне к клеммам распределительной коробки.

Цветовая маркировка проводов

Соблюдение цветовой маркировки помогает избежать путаницы при обслуживании и ремонте электропроводки. Перед фиксацией в винтовой клемме провод сгибают в петлю и слегка сдавливают плоскогубцами. Потом проверяют надежность крепления: пытаются с незначительным усилием вытащить провода из клемм, покачивая из стороны в сторону.

Если от данной розетки предполагается запитать еще одну (последовательное подключение), в каждую силовую клемму (фаза и ноль) вставляют по две жилы с одинаковой расцветкой: от питающего кабеля и от проложенного к следующей розетке. Заземление таким способом подключать нельзя.

Пункт 1,7,144 ПУЭ предписывает обеспечить электрическую неразрывность проводника заземления с выполнением ответвления для каждой промежуточной розетки. Действительно, при последовательном соединении в случае отгорания контакта, в промежуточной розетке все остальные оказываются без заземления.

Ответвления организуют следующим образом:

на жилу заземления питающего кабеля надевают соединительную гильзу ГМЛ под опрессовку. Чтобы получить гарантированно качественный контакт, применяют изделие на размер меньше, чем 3-кратное сечение жилы. Так, для соединения жил сечением 2,5 кв. мм, вместе имеющих сечение 7,5 кв. мм, используется гильза на 6 кв. мм.;
в гильзу заводят жилу от кабеля, проложенного к другой розетке, и короткий отрезок — ответвление на устанавливаемую розетку;
гильзу опрессовывают пресс-клещами и обматывают изолентой (можно применить термоусадочную трубку).

Дальнейшие действия:

прикручивают к внутренней части розетки суппорт;
сгибают провода гармошкой и закладывают внутреннюю часть в подрозетник. Если к этой розетке подключены и провода для питания других точек (последовательное соединение), требуется убедиться, что ограничитель внутренней части не пережимает их. Эта деталь представляет собой металлическую пластину. Если провода не помещаются, делают вырез в подрозетнике, а при необходимости и углубляют отверстие в стене;
когда клеммник окажется внутри, суппорт прижмется к подрозетнику. Его прихватывают винтами, проверяют уровнем горизонтальность установки и затем прикручивают уже основательно;
вращением специальных винтов приводят в рабочее положение распорные лапки, фиксирующие внутреннюю часть в подрозетнике.
крепят к суппорту лицевую панель.

Не имеет значения, к правому или левому контакту подведена фаза. Главное, чтобы во всех розетках квартиры соблюдался один принцип. У опытных электриков принято подключать фазу к правому контакту.

Источник питания — куда подключить наружные розетки

Лучший способ проведения энергии к пристройке — прокладка 240-вольтовой цепи от основной панели выключателя в доме к вспомогательной панели служебного здания. Как только 240-вольтовая цепь достигнет вспомогательной панели постройки, она может быть разбита на несколько цепей с напряжением 240 Вольт и 120 Вольт по мере необходимости. К этому источнику подключаются наружные розетки.

Линия может быть проложена только с помощью подземного кабеля подходящего размера, но лучше проложить кабель, защищённый изоляционной трубкой ПВХ, чтобы уберечь его от механических повреждений и влаги. Кабель должен быть проложен на расстоянии от 4,5 до 6 м ниже уровня земли.

В зависимости от размера пристройки и её назначения должен быть определён размер автоматического выключателя мощностью 240 Вольт. В проектах домов большинства владельцев, 20- или 30-амперный усилительный выключатель является соответствующим. Сначала необходимо определить, есть ли открытое место на основной панели выключателя, а затем выяснить, обладает ли она электрической мощностью, необходимой, чтобы справиться с другим 30-амперным усилителем цепи. Чтобы вычислить это, может оказаться очень полезной помощь квалифицированного электрика.

Штробление стен

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы – одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Требования к внешней проводке в квартире

В первую очередь, необходимо составить электрическую схему линий и элементов: розеток, выключателей и коробок. При составлении проекта нужно учитывать моменты:

Линии проводки должны располагаться вертикально или горизонтально относительно плоскостей помещения. Другие варианты запрещены техникой безопасности.
По стандартам они должны пролегать на расстоянии 15-20 см от углов, оконных и дверных проемов. Расстояние от уровня пола: розетки не менее 20 см, а выключатели — 60 см.
Нельзя прокладывать кабели рядом батареями, обогревателями и другими элементами теплоизлучения. Изоляционный слой приходит в негодность от постоянной температуры и риск аварийной ситуации повышается до критического состояния.
Под трубами, где скапливается конденсат, также запрещено проводить электрические элементы.
Для помещений с повышенной влажностью элементы электропроводки должны иметь двойную или тройную изоляцию.
Соединения и узлы проводов должны находиться только в распределительных коробках.
Заранее на схеме располагают распределительную коробку в легкодоступное место.

Если система прокладывается не через трубы или защитные панели, то используются специальные скобы, продающиеся в специализированных магазинах. Они необходимы для предотвращения провисания проводов под тяжестью собственного веса. Расстояние скоб проводки горизонтального типа — каждые 30-40 см, а для вертикального — 60 см.

Особенности строения навесного выключателя

Накладные розетки и выключатели представляют собой конструкцию упрощенного монтажа. Они разработаны специально для фиксации в сложных условиях. К их особенностям можно отнести простоту крепления к поверхности и подключения электричества.

Для работы с похожими приспособлениями может использоваться схема подключения для накладных и встраиваемых выключателей. Также она может варьироваться от типа устройства, который может быть одноклавишным, двухклавишным или трехклавишным.

Накладной выключатель с подсветкой

Ключевые правила для правильного подключения розеток

Выполняя подключение розеток, нужно следовать общим правилам вне зависимости от выбранного способа монтажа. Базовые рекомендации:

Независимо от вида электропроводки в доме, следует устанавливать только стандартные розетки – в нашей стране такими являются 6-амперные, имеющие круглые гнезда;
Обычно монтаж новой розетки осуществляется на расстоянии 20-90 см от пола, но можно выполнять на любую высоту под определенную мебель и требования проекта;
До начала подключения розетки, необходимо из нужной цепи вынуть предохранитель или выключить питание электроэнергии, нужно удостовериться, что напряжения в сети нет, используя гарантированно исправный прибор вроде индикатора напряжения или вольтметра;
Над плитой и раковиной установка розетки не выполняется;
Газовая плита к розетке должна быть не ближе 50 см;
Под силовую линию до 8 точек необходим медный кабель, имеющий сечение 2.5 мм2;
Назначение проводов следует определять по цвету: фаза – коричневый либо черный, земля имеет желто-зеленый цвет и ноль – голубой.

Перед установкой розетки, следует продолбить штробу между распределительной и монтажной коробкой. Просверлить отверстие для распредкоробки и вмонтировать ее туда.

Наиболее простым способом просверлить отверстие в стену является использование дрели или перфоратора с круглой насадкой с победитовыми наконечниками, ее еще называют коронкой. Установить в отверстие монтажную коробку и зафиксировать ее с помощью алебастра.

После чего для проводов нужно выполнить следующие действия:

Провести провода из распределительной в монтажную коробку;
Закрепить провода алебастром на стену в штробе;
Отрезать излишек проводов, чтобы осталось около 10 см для удобства выполнения подключения;
С конца каждого из проводов убирается по 10 мм изоляции;
Выкрутить винты и снять декоративную крышку с розетки;
Провести ревизию розетки;
Клеммы соединить с проводами из монтажной коробки;
В коробку монтируется розетка и закрепляется с помощью саморезов или распорных пластин.

В случае монтажа открытой проводки и выключателей под открытую проводку следует проводить крепление проводов на фарфоровых изоляторах. Для ввода провода в розетку открытого типа есть специальное отверстие под открытый монтаж. В пластмассовых крышках розеток эту функцию выполняют тонкие перепонки (подпрессовки). Нужно выломать такую подпрессовку с той стороны, с которой будет проводится провод. После всего можно поставить крышку розетки. Так же не надо забыть поставить по такую розетку подрозетник. Раньше они делались из дерева

Теперь же эту функцию выполняют пласмасовые подрозетники

Монтаж розеток и выключателей выполняется разных видов и важно понимать, какая конструкция будет наиболее оптимальной для определенного случая

Процесс замены и установки

Первым делом требуется отключить подачу напряжения на розетку выключением предохранителя, располагающегося, как правило, в подъезде в щитке. После этого осуществляется демонтаж декоративной накладки (в случае с наружной вариацией — всего корпуса), для чего откручиваются держащие ее винты.

Следующий этап: отключение проводов питания. Выполняется разными способами в зависимости от типа крепления розетки:

Внешний — открутить крепеж и демонтировать;
Внутренний — ослабить винты распорного соединения или крепления к подрозетнику и вытащить изделие.

Монтаж внутренней розетки осуществляется идентично в обратном порядке, обеспечив надежное соединение. После установки требуется проверить итоговый результат на плотность прилегания и наличие зазоров.

Подключение прибора к проводке

Сначала нам нужно завести кабель внутрь корпуса выключателя. Проще всего это сделать с приборами, у которых на одной из стенок выполнены специальные заглушки. Еще лучше, если заглушка разделена на несколько деталей разного диаметра. В таком случае останется только срезать острым ножом элемент нужного диаметра и отверстие под кабель готово. Если отверстие под кабель на корпусе не предусмотрено, придется сделать его самостоятельно.

Подходящий к выключателю кабель при необходимости подрезаем и заводим внутрь корпуса. Если провод уложен внутрь пластиковой гофры, ее тоже опускаем в корпус. Так соединение будет выглядеть более эстетично. Острым резаком или ножом снимаем с кабеля изоляцию и разделяем его на отдельные провода. Каждый из них аккуратно зачищаем на высоту около 0,7-1 см.

Чтобы правильно выполнить подключение, необходимо точно знать назначение проводов. Как это сделать было описано в случае с установкой накладной розетки. Берем фазный провод, при правильной маркировке он будет иметь изоляцию белого цвета, и заводим его в клемму обозначенную как L. Другой управляющий провод в синей оплетке заводим в клемму с обозначением 1. При необходимости закручиваем фиксирующие болты.

Высота установки розеток

Высота установки розеток, в первую очередь, определяется безопасностью, так как электричество – источник повышенной угрозы жизни и здоровью. Кроме того, нужно учесть, где розетки будут расположены удобнее для использования: место должно быть доступно и функционально, но не портить общее впечатление от интерьера.

Для разных помещений расположение розеток относительно пола и соседних объектов различно.

В ванной комнате розетки устанавливают на высоте не менее 30 см от пола, но лучше 80 -110 см, так как случаются непредвиденные аварии с водопроводом, потопы и прочее

Для ванной комнаты важно также выдерживать расстояние между розетками и раковиной, ванной, душевой кабиной не менее 60 см, во избежание попадания брызг. С той же целью в ванной комнате отдаётся предпочтение розеткам с IP54 и более

Безусловно, в ванной комнате допустима только установка розетки с заземляющим контактом.

Разделение ванной на зоны, согласно ПУЭ. В зонах 0-2 запрещено размещать розетки. Это можно делать только в секторе 3 с соблюдением условий безопасности.

На кухне высота установки розеток определяется их функциональной нагрузкой. Если к розетке будут стационарно подключены такие приборы, как холодильник, стиральная машина, посудомоечная машина, то рекомендуемая высота 15 – 30 см от уровня пола. Если же розетка или блок розеток будет использоваться для различных мелких электроприборов (блендер, мультиварка, тостер, кофеварка) и установлена возле зоны готовки, то высоту монтажа выбирают на 10 – 20 см над уровнем столешницы или 100 – 110 см от уровня пола. От мойки и газового оборудование розетки следует располагать на расстоянии 50 – 60 см. Так как на кухне тоже есть опасность протечек, то розетки лучше заземлить.

Установка розеток на кухню

В жилых помещениях особых требований к высоте установки розеток нет. В современном интерьере для того, чтобы провода подключенных приборов не сильно бросались в глаза, расстояние от уровня пола до розетки выбирают 15 – 30 см. В советское время установка внутренних розеток регламентировалась на высоте 80 см. Это было обусловлено двумя факторами: во-первых, удобством – не требовалось низко наклоняться для подключения электроприбора. Во – вторых, фактор экономии – разводка электропроводки осуществлялась сверху вниз и даже 50 см провода в масштабах всей страны давали существенное удешевление строительства.

Рекомендуемые расстояния установки элементов электропроводки

Подготовка к монтажу, правильное проектирование

Установка и переустановка начинается с составления подробного плана. В нём отражается точное место каждого прибора, размеры и количество. При разработке проекта следует учитывать расположение линий энергоснабжения и распределительных коробок. Выбрать правильную высоту от уровня пола. Чем подробнее план и чем лучше он привязан к «местности», тем меньше затрат понадобится на его реализацию. Практика показала, что грамотно продуманный проект экономит до 20% средств и до 30% времени.

Видео: розетки на кухне

Для того чтобы проект в полной мере соответствовал реальной картине, на нём должны отражаться:

Дверные и оконные проёмы.
Местоположение мебели, бытовой техники и компьютерной сети.
Зоны повышенной опасности: водоснабжения и газопровода.

Очень важно правильно подобрать сечение токонесущих кабелей. Суммарная мощность потребителей не должна превышать пропускную способность проводника. Розетки и выключатели выбираются заводского изготовления и с номинальными характеристиками, соответствующими параметрам сети

(230 В и 6 А)

Розетки и выключатели выбираются заводского изготовления и с номинальными характеристиками, соответствующими параметрам сети. (230 В и 6 А).

В детских комнатах целесообразно устанавливать розетки с автоматическими запорными шторками. В санузлах — устройства с индексом IP 66 (показатель максимальной влагостойкости). Снаружи дома рекомендуется использовать розетки, снабжённые крышкой.

Устанавливаются розетки снабжённые дополнительными средствами защиты

Также следует придерживаться простых правил:

Расстояние между выключателями и системами инженерных коммуникаций — не менее 0,5 м.
Расстояние от кухонной мойки — не менее 0,8 м.
Промежуток между выключателем и наличником двери (окна) – от 0,1 м.
Для стационарных электроприборов (телевизор, стиральная и посудомоечная машина, компьютер) устанавливаются отдельные розетки, расположенные к ним в непосредственной близости.

Для наружного расположения

Наружная проводка имеет ряд неоспоримых преимуществ. Прежде всего — это доступность всей линии электропередачи и относительная простота установки. Для такого вида проводки не нужно штробить стены и устанавливать в каждой точке подрозетники. В случае переформатирования разводки, все линии быстро и легко демонтируются без нарушения внешнего вида. Также легко собираются вновь. Использование кабель-каналов позволяет мобильно добавлять новые линии в случае необходимости.

Устройство наружной проводки при помощи кабель-каналов

Разводка кабелей в виде витой пары на изоляторах придаёт интерьеру оригинальность в стиле «ретро».

Прокладка кабелей в виде витой пары

Однако некоторые характеристики невыгодно отличают наружную проводку от скрытой. Это больший риск механического повреждения и контакта с токопроводящими (или горючими) поверхностями стен. Поэтому при монтаже предусмотрены дополнительные защитные мероприятия. Так, например, каждая точка должна быть оборудована подложкой из диэлектрического материала. А расстояние провода от стены не должно быть менее 10 мм. При выборе выключателей и розеток следует отдавать предпочтение тем приборам, которые изготовлены из качественного пластика и имеют толстостенный корпус.

Для скрытого расположения

При обустройстве скрытой проводки риски механических повреждений значительно ниже. Механизмы устанавливаются внутрь стены, кабеля «прячутся» в специально подготовленных каналах — штробах. Такая работа, конечно, более затратная и трудоёмкая, но это с лихвой окупается надёжностью и компактным внешним видом. Обязательное условие установки современного выключателя или розетки — подрозетник, который представляет собой пластиковую коробку округлой или прямоугольной формы.

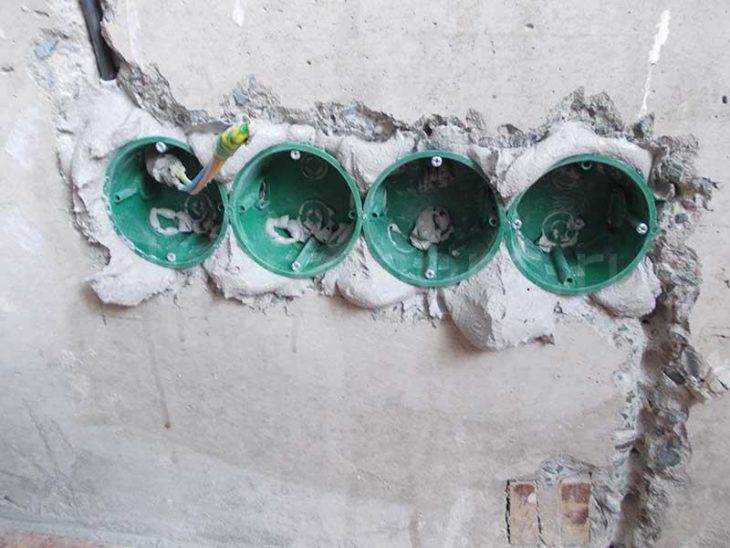

Фиксация подрозетника на гипсовом растворе

Подрозетник крепится в толще стены при помощи цементного или гипсового раствора

При установке следует обращать внимание на правильную посадку коробки, края подрозетника не должны возвышаться над плоскостью стены. Чтобы во время монтажа раствор не попал во внутреннее пространство подрозетника, рекомендуется заклеивать отверстия скотчем

Особенности устройства клемм

Следующий важный нюанс обусловлен изменениями, которые происходят со временем с контактами. Как и в большинстве аналогичных изделий электрической фурнитуры, жила провода в накладной розетке зажимается винтом. Когда жила изготовлена из алюминия, то из-за пластичности материала и сдавливания утрачиваются контактные качества. Если в этой розетке наиболее часто оказывается вилка мощного электрического нагревателя, получится то, что показано далее на изображении.

Результат плохого контакта в соединении электропроводки с клеммой розетки

Поэтому устанавливая наружную розетку, надо выбрать такое место, чтобы ничто не мешало периодически проверять состояние соединений в ней. Если в розетке для прижимания токопроводящей жилы применена только пружина, не рекомендуется подключать к ней мощные электрические обогреватели и аналогичные по мощности (1–3 кВт) электрические приборы. Также не рекомендуется применять тройники, если клеммы лишь подпружинены и винт не применяется. Присоединяя несколько маломощных потребителей, пользователь, как правило, не задумывается о том, какова их суммарная мощность, до тех пор, пока не получается результат, показанный выше.

В городских квартирах или офисах, расположенных в многоэтажных домах из кирпича или бетона, накладные розетки не являются основными компонентами электросети. Но в деревянных домах, которые обычно строятся за городом, они используются как основные приспособления для подключения к электросети тех или иных потребителей электроэнергии. Учитывая то, что электропроводка прокладывается по деревянным стенам открытым способом, контроль состояния электросети намного упрощается.

Но при этом существенно увеличивается риск пожара. Ведь вблизи элементов электросети находится дерево, которое без специальной обработки хорошо горит. По этой причине рекомендуется выбирать для розеток место установки на виду, повыше от пола и поближе к дверным и оконным проемам. Это делается для того, чтобы уменьшить площадь деревянной поверхности вокруг них, особенно в направлении потолка, поскольку воспламенение по стене распространяется вверх от его очага. А местом этого очага, как правило, становится именно розетка. Для улучшения противопожарной безопасности рекомендуется применять подрозетник из несгораемого материала.

Правильное крепление накладной розетки к деревянной стене на подрозетнике из несгораемого материала
