Микросхема усилитель tda2030

Несколько советов по выбору радиатора охлаждения.

Расчёт радиатора пассивного охлаждения сопряжён со сложными вычислениями и измерениями. Результаты зависят от множества переменных, а значения некоторых из них радиолюбителю могут быть неизвестны.

Однако есть несколько простых правил, которые позволяют обеспечить надёжное охлаждение любых компонентов электронной аппаратуры.

1. Нужно обеспечить хороший контакт полупроводникового элемента с радиатором. Для этого желательно хорошо выровнять контактируемую поверхность радиатора и применить теплопроводную пасту КПТ-8 или любую другую. Когда нет ничего подходящего, можно использовать силиконовую смазку.
2. При использовании изоляционных прокладок между микросхемой и радиатором, использование теплопроводной пасты обязательно.
3. Лучше всего выбирать радиаторы чёрного цвета с матовой поверхностью.
4. Снижение температуры на 10ºС увеличивает ресурс микросхемы вдвое.
5. Не стоит поднимать температуру радиатора выше 60… 65ºС, а температуру корпуса микросхемы выше 80… 85ºС.

Ориентировочно, необходимую площадь радиатора можно определить при помощи калькулятора, скачав последний из «Дополнительных материалов» к этой статье. Для данного УНЧ, необходимая площадь радиатора – 310см² и более.

Микросхема усилитель TDA2030. Подробное описание

Микросхема усилитель TDA2030 является достаточно популярной и дешевой микросхемой позволяющей построить качественный усилитель для бытовых нужд. Может работать как от двухполярного, так и однополярного источника питания.

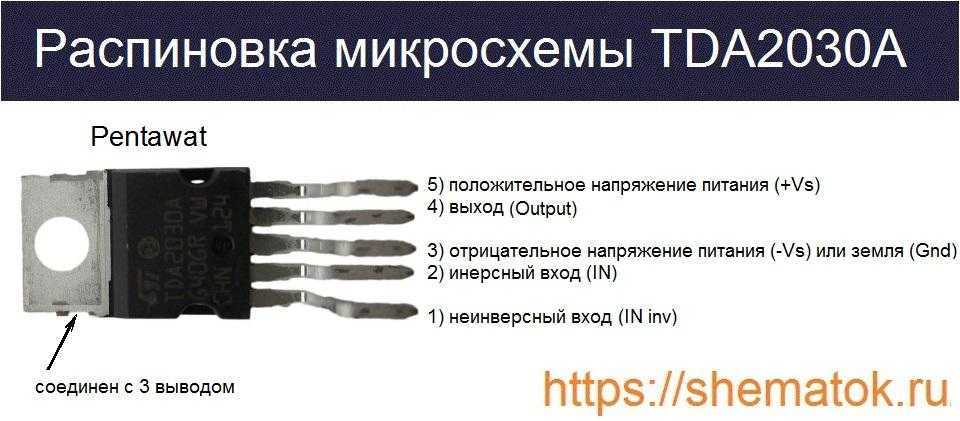

TDA2030 является монолитной интегральной микросхемой в корпусе типа Pentawatt с пятью выводами.

Микросхема предназначена для изготовления низкочастотных усилителей звука класса AB.

Микросхема  обеспечивает 14 ватт выходной мощности (d = 0,5%) при 14 В (двухполярном) или 28 В (однополярном) напряжении питания и  нагрузки в 4 Ом. А также обеспечивает гарантированную выходную мощность в 12/8 ватт при нагрузки 4/8 Ом.

TDA2030 создает высокий выходной ток и имеет очень низкие гармонические и перекрестные искажения.

Кроме того, TDA2030 включает в себя оригинальную и запатентованную систему защиты от короткого замыкания, состоящую из модуля автоматического ограничения рассеиваемой мощности для удержания рабочей точки выходных транзисторов в пределах их безопасного рабочего диапазона. Так же имеется типовая схема отключения по перегреву.

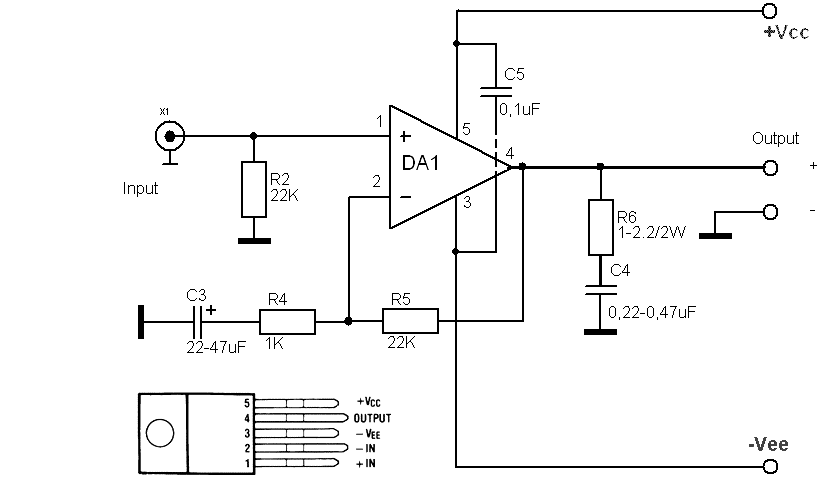

Типовая схема включения TDA2030 с выходной мощностью до 14 ватт

В качестве входного сигнала (приблизительно 0,8 вольт)  может выступать аудиосигнал  с выхода CD/DVD проигрывателя, радиоприемника, MP3 плеера. К выходу необходимо подключить громкоговоритель с сопротивлением катушки 4 Ом. Переменный резистор  Р1 предназначен для изменения величины входного аудиосигнала. Если необходимо усилить достаточно слабый сигнал, например, сигнал с микрофона или со звукоснимателя электрогитары, то в этом случае необходимо применить предварительный усилитель микрофона.

Источник питания желательно собрать на отдельной плате от самого усилителя. Схема источника питания достаточно проста.

Выпрямительным трансформатором может быть любой трансформатор, обеспечивающий на вторичной обмотке напряжение около 20…22 вольт. Для нормальной работы усилителя, микросхему TDA2030 желательно установить на теплоотвод. В качестве, которого вполне подойдет небольшая алюминиевая пластина толщиной около 3 мм с общей площадью поверхности приблизительно 15 кв. см. Собранный без ошибок усилитель в наладке не нуждается и начинает работать сразу.

Мостовая схема включения TDA2030

В случае если необходимо получить более мощное усиление звука, то можно собрать усилитель по мостовой схеме подключения TDA2030

Акустический сигнал с выхода микросхемы DA1 поступает сквозь делитель на резисторах R5, R8 на инвертирующий вход микросхемы DA2. Это позволяет работать в противоположной фазе. В связи с чем увеличивается напряжение на нагрузке, и, следовательно усиливается мощность на выходе. При напряжении питания 16 В и сопротивлении нагрузки 4 Ом выходная мощность может составить 32 Вт.

Скачать datasheet TDA2030 (1,3 Mb, скачано: 7 325)

Микросхема TDA2030A (К174УН19).

Микросхема TDA2030A представляет собой мощный операционный усилитель с низким уровнем гармонических искажений (THD Total Harmonic Distortion) менее 0,08%.

Микросхема имеет встроенную тепловую защиту, которая срабатывает при температуре кристалла 150ºС, и защиту от коротких замыканий, которая может защитить микросхему в течение 10 секунд при перегрузке.

Микросхему можно питать от двухполярного источника питания, что не создаёт дополнительных трудностей с пульсацией напряжения питания и щелчками при включении.

Советский аналог этой микросхемы К174УН19.

Предельные эксплутационные данные.

Напряжение питания – ±6… ±22 В*,

Максимальное входное напряжение – ±15 В,

Максимальные выходной ток – 3,5 А,

Максимальная температура кристалла – 150ºС,

Максимальная мощность, рассеиваемая микросхемой, при температуре корпуса ≤ 90ºС – 20 Вт.

——————————

* Предельное допустимое напряжение для К174УН19 — ±6… ±18 В

Несколько советов по выбору радиатора охлаждения.

Расчёт радиатора пассивного охлаждения сопряжён со сложными вычислениями и измерениями. Результаты зависят от множества переменных, а значения некоторых из них радиолюбителю могут быть неизвестны.

Однако есть несколько простых правил, которые позволяют обеспечить надёжное охлаждение любых компонентов электронной аппаратуры.

1. Нужно обеспечить хороший контакт полупроводникового элемента с радиатором. Для этого желательно хорошо выровнять контактируемую поверхность радиатора и применить теплопроводную пасту КПТ-8 или любую другую. Когда нет ничего подходящего, можно использовать силиконовую смазку.
2. При использовании изоляционных прокладок между микросхемой и радиатором, использование теплопроводной пасты обязательно.
3. Лучше всего выбирать радиаторы чёрного цвета с матовой поверхностью.
4. Снижение температуры на 10ºС увеличивает ресурс микросхемы вдвое.
5. Не стоит поднимать температуру радиатора выше 60… 65ºС, а температуру корпуса микросхемы выше 80… 85ºС.

Ориентировочно, необходимую площадь радиатора можно определить при помощи калькулятора, скачав последний из «Дополнительных материалов» к этой статье. Для данного УНЧ, необходимая площадь радиатора – 310см² и более.

Стерео усилитель на TDA2030a

Сегодня будет представлена схема и конструкция усилителя в стерео варианте широко распространенного KIT набора из Китая. Сразу оговорюсь, что разводка печатной платы переведена с китайского варианта и она далеко не лучшая, но работоспособная и большими партиями заказывается из Китая для решения простых задач домашнего озвучивания.

Плюсом схемы усилителя является однополярное питание микросхемы TDA2030a. Схема включения практически не отличается от варианта, представленного в техническом описании TDA2030a. Разница лишь в отсутствии диодов и замене номиналов некоторых элементов.

Основные технические характеристики

Выходная мощность ….. 10Вт+10Вт

Сопротивление нагрузки ….. 4Ом

Частотный диапазон ….. 25Гц…18кГц

Схема стерео усилителя на TDA2030a

Отрицательная обратная связь организована делителями R4R5 и R10R11. Для уменьшения коэффициента усиления необходимо увеличить сопротивление резисторов R4 и R10.

На прямые входы TDA2030a через резисторы R3 и R9 поступает половина напряжения питания для обеспечения усиления, как отрицательной полуволны, так и положительной полуволны. Половина питания поступает с делителей R1R2 и R7R8.

Сигнал с источника поступает на потенциометр, который делит его в зависимости от положения ручки. Ослабленный потенциометром сигнал через разделительные конденсаторы С2 и С7 поступает на прямые входы микросхем TDA2030a и усиливается ими. На выходах обоих каналов установлены разделительные конденсаторы C4 и C9, после которых установлены цепи Цобеля R2C10 и R6C5. Эти цепи препятствуют возбуждению усилителя, подавляя влияние индуктивности динамической головки на выход усилителя, а также гасят высокочастотные помехи, которые наводятся в акустических проводах, работающих как антенны.

Диод D1 представляет собой однополупериодный выпрямитель, что дает возможность питания схемы напряжением переменного тока, но я рекомендую использовать для усилителя отдельный, полноценный, мостовой выпрямитель.

Емкости C11-C13 гасят пульсации питающего напряжения.

Резистор R13 ограничивает ток светодиода D2, который сигнализирует о подаче питания на стерео усилитель TDA2030a.

Применяя напряжение питания 24В необходимо установить электролитические конденсаторы, рассчитанные на 35В.

Все резисторы мощностью 0.25Вт.

На микросхемы усилителя необходимо установить теплоотводы, с площадью поверхности 100см 2 каждый. Можно установить один теплоотвод на две микросхемы, без использования изоляционных прокладок и втулок, так как металлическое основание микросхем TDA2030a в данной схеме соединены с общим проводом (GND).

Источник

Усилитель звука на микросхеме TDA2030A своими руками

Я нашел ненужную плату из телевизора. Мой мой взор привлекла микросхему TDA203A. Я знаю что микросхемы марки «TDA» являются усилителями низкой частоты, о них много информации в интернете. Я решил собрать собственный несложный усилитель по схеме:

Понадобится для сборки

• Микросхема TDA2030A.
• Конденсаторы 0,1 мкФ — 3 штуки.
• Конденсаторы 2200 мкФ 25 В — 2 штуки.
• Резистор 2.2 Ом.
• Резисторы 22 кОм — 2 штуки.
• Резистор 680ом.
• Конденсатор 22 мкФ 25 В.
• Конденсатор 4,7 мкФ пленочный.
• Корпус, выключатель, провода, радиатор, разъемы для тюльпанов.

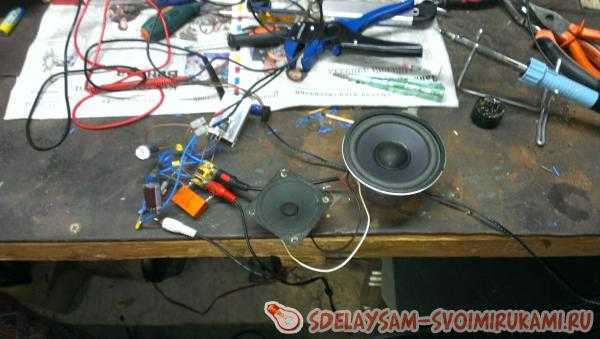

Сборка простого усилителя на TDA2030

Моя цель была создать усилитель, не тратя на него больших денег. Все детали кроме корпуса я нашел в различных старых платах, не нужных естественно. Собирать усилитель на TDA2030 можно разными методами и решениями, в данном случае я буду использовать навесной монтаж. Так как множество выводов соединены с землей, я рекомендую сделать разветвляющийся провод.

• Напряжения питания — от ±4.5 до ±25 В.
• Выходная мощность — 18 Вт.
• Номинальный частотный диапазон — 20-80.000 Гц.

Почти все подобные микросхемы очень сильно греются и поэтому без радиатора долго не проработают.

Где купить усилитель

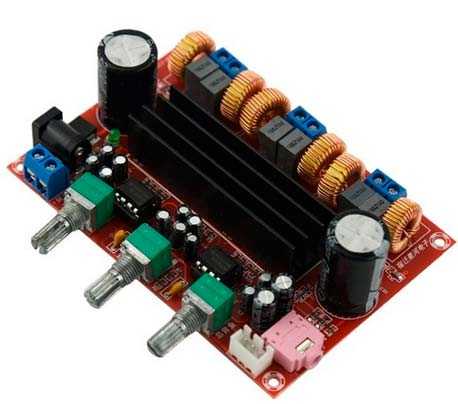

На Алиэкспрессе есть даже готовый упрощенный простой схемы усилителя

Его можете посмотреть по этой ссылке.

Если вообще не желаете заморачиваться по поводу пайки усилителей, то можно приобрести готовые модули, которые будут в разы дешевле, чем готовые усилители в корпусе

Выбирайте на ваш вкус и цвет!

Я уже давненько собирал эти схемы и убедился в их работоспособности. Хотя мне наступил медведь на ухо, но могу точно сказать, что по качеству звучания такие усилители нисколько не уступают каким-нибудь Hi-Fi навороченным усилителям. Вполне пойдет для какой-либо комнатушки, либо среднего размера гаража, чтобы потанцевать под любимые песни.

Все эти схемы вы можете найти также в даташите на микросхему. Даташит можете скачать по этой ссылке, либо без проблем найти в интернете.

Усилитель низкой частоты на микросхеме TDA7384

Всем радиолюбителям привет!

Представляю Вам свою первую работу:
“Усилитель низкой частоты на микросхеме TDA7384″

УНЧ выполнен на интегральной микросхеме TDA7384, содержащей четыре идентичных УНЧ по 40 ватт.

Технические характеристики усилителя:

Uпит……………….9-18 V
F выхода………….20-20000Hz
I покоя…………….250mA
I потр. макс………10А

Микросхему я выпаял из сломанной магнитолы “Kenwood”, модель, уже, не помню какая. Для начала нашел в “инете” datasheet на TDA7384. Потом определился, где я буду использовать этот усилитель, и приступил к созданию затеянного.
Первым делом выпаял из старых плат нужные детали, затем нашел в интернете печатную плату TDA 7384.lay
и приступил к делу.

Схема усилителя низкой частоты на TDA7384:

Печатная плата усилителя в формате.Lay:

Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает подключение усилителя как к стереофоническому источнику, с последующим раздвоением каждого канала, так и к квадрофоническому источнику.
Квадрофонический источник необходимо подключать к входам Вход 1, Вход 2, Вход 3, Вход 4.
Стереофонический источник подключается к замкнутым контактам Вход 1/Вход 2 и Вход 3/Вход 4:

Схема подключения усилителя в режиме “Стерео”

Микросхему нужно установить на теплоотвод площадью не менее 400 кв. см или 150-200 кв. см с кулером!
Выполнив вышесказанные условия, получилась вот такая плата с радиатором и кулером от старого ПК:

Плата получилась не очень, делал при помощи принтера, утюга и хлорного железа.

Вход на усилитель стерео (подключается к замкнутым контактам Вход 1/Вход 2 и Вход 3/Вход 4), выход – квадрофонический (необходимо подключать к входам Вход 1, Вход2, Вход3, Вход4), маленький штекер – питание кулера = 12 вольт:

Теперь надо найти для него 12 вольтовый источник питания. Я использовал блок питания от компьютера, так как он достаточно мощный и занимает мало места.

Удалил все не нужные провода, оставив 12 вольт – жёлтый провод (у меня красный) и запуск БП – зелёный провод:

Подключил БП к усилителю, ничего не задымилось, значит всё сделано правильно, можно пробовать подключать колонки (звуковой сигнал я взял от ПК):

Передние: задние:

Подключил, всё заработало, УРА!!! Но громкость на передних и задних колонках разная, что делать?

Порывшись в “инете”, нашёл схему предварительного усилителя на микросхеме К157УД2, её можно заменить на К157УД3:

Нарисовал на листе бумаги А4 будущую плату с подбором нужных деталей:

После этого отсканировал и отредактировал в программе Paint Net, вот что получилось:

Я думаю, что получилось не хуже чем в других программах. Такой способ будет полезным тем, у кого не получается работать в программах созданных для рисования плат.
Вот что у меня получилось:

Плата получилась немного лучше предыдущей, я думаю что всё дело в хлорном железе, буду пробовать травить платы в чём то другом.

Если будете использовать четыре канала на входе усилителя, нужно будет сделать две такие платы, регулировка будет на все четыре канала. В моём варианте регулировка осуществляется одновременно по двум передним и по двум задним колонкам.

Собираем всё в подходящий корпус и подключаем:

После подключения построчными резисторами R7, R8 регулируем громкость на колонках и пользуемся.
Чтобы не разбирать усилитель, при подключении других колонок, или другого входного звукового сигнала, подстрочные сопротивления можно заменить на переменные и вывести их на переднюю панель.

Микросхема усилитель TDA2030
является достаточно популярной и дешевой микросхемой позволяющей построить качественный усилитель для бытовых нужд. Может работать как от двухполярного, так и однополярного источника питания.

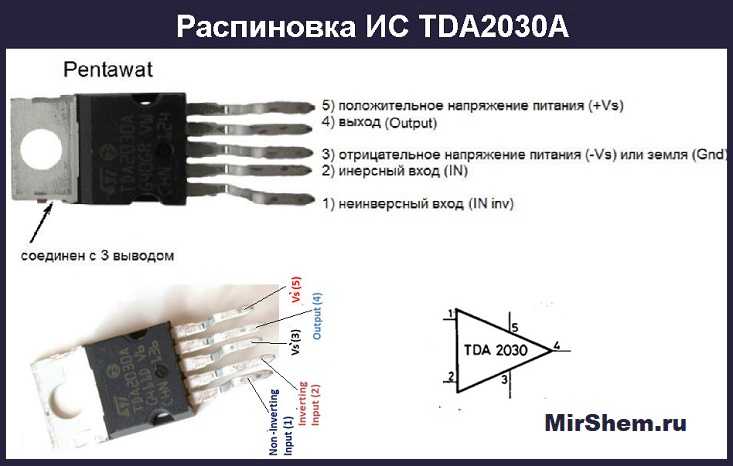

TDA2030 является монолитной интегральной микросхемой в корпусе типа Pentawatt с пятью выводами.

Микросхема предназначена для изготовления низкочастотных усилителей звука класса AB.

Микросхема обеспечивает 14 ватт выходной мощности (d = 0,5%) при 14 В (двухполярном) или 28 В (однополярном) напряжении питания и нагрузки в 4 Ом. А также обеспечивает гарантированную выходную мощность в 12/8 ватт при нагрузки 4/8 Ом.

TDA2030 создает высокий выходной ток и имеет очень низкие гармонические и перекрестные искажения.

Кроме того, TDA2030
включает в себя оригинальную и запатентованную систему защиты от короткого замыкания, состоящую из модуля автоматического ограничения рассеиваемой мощности для удержания рабочей точки выходных транзисторов в пределах их безопасного рабочего диапазона. Так же имеется типовая схема отключения по перегреву.

Печатная плата.

Печатная Плата (ПП) спроектирована исходя из имеющихся радиоэлементов и корпуса.

Рациональнее было бы разместить блок питания и оконечные усилители на одной печатной плате, но сделать это не позволила конструкция корпуса, а именно то обстоятельство, что большую часть корпуса занял силовой трансформатор.

Для увеличения сечения дорожек и уменьшения расхода хлорного железа, площадь дорожек была увеличена с использованием инструмента «Полигон».

На картинке фрагмент печатной платы, выполненной из стеклотекстолита сечением 1мм, по описанной здесь технологии.

Для повышения надёжности и ремонтопригодности, в отверстиях, предназначенных для установки плавких вставок, развальцованы медные пустотелые заклёпки (пистоны) поз.1.

Для соединения с другими блоками усилителя, в соответствующие отверстия платы заклёпаны медные штырьки поз.2.

	This movie requires Flash Player 9

На интерактивной картинке видно, как собиралась эта печатная плата. Добавил этот ролик, так как, как раз во время сборки экспериментировал с цейтраферной съёмкой. Чтобы «управлять» картинкой, потяните изображение мышкой.

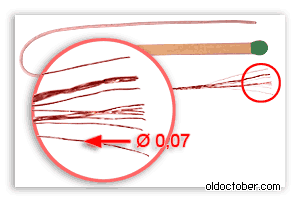

В качестве предохранителей я использовал отрезки отдельных жил провода МГТФ (провод во фторопластовой изоляции) диаметром 0,07мм. Такие импровизированные плавкие вставки заменяют предохранители номиналом около 1-го Ампера.

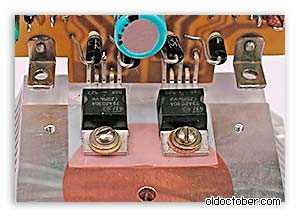

При установке микросхемы TDA2030 на радиатор, нужно иметь в виду, что корпус этого чипа соединён с минусом источника питания. Если на один радиатор устанавливаются сразу две микросхемы, то нужно предусмотреть и установку изоляционных прокладок. Последние можно выполнить из любого материала обеспечивающего зазор в 0,03… 0,05мм между сопрягаемыми поверхностями. Например, можно использовать марлю, бинт или канву, пропитанную термопроводящей пастой КПТ-8.

Крепление удобно осуществлять винтами М2,5, на которые нужно предварительно надеть изоляционные шайбы и отрезки изоляционной трубки (кембрика).

На этой картинке изображен разрез соединения микросхемы с радиатором охлаждения.

1. Винт М2,5.
2. Шайба стальная М2,5.
3. Шайба изоляционная М2,5.
4. Корпус микросхемы.
5. Прокладка – отрезок трубки (кембрика).
6. Прокладка – х/б канва, пропитанная пастой КПТ-8.
7. Радиатор охлаждения.

Гибридные сборки

Существуют промежуточные варианты между микросхемными усилителями и усилителями собранными на транзисторах.

Дело в том, что ряд элементов схемы (к примеру конденсаторы) нельзя реализовать в микросхеме. И придумали объединять технологии в одном модуле.

STK-459 разобранный, без крышки

Самые распространенные в мире, – сборки серий STK хххх.

Усилитель на STK443, ссылка на него в Китае Использовались подобные сборки в основном в топовых музыкальных центрах. Считается, что “звучат” подобные транзисторные сборки лучше микросхемных усилителей. И что они ближе по своему звучанию к транзисторным усилителям. Но явного и всем очевидного скачка качества не наблюдается. Популярность подобных сборок в последнее время стала меньше. Лет десять назад они были распространены гораздо больше. Но усилители на подобных сборках вполне живы до сих пор.

Дело не только в том, что можно сделать сам усилитель меньшего размера. Питание и сильноточный шины можно реализовать очень правильно. Такт короткий, емкости вблизи выходов и тд. Есть известная фраза Туполева, – “Не красивый самолёт – не полетит.” В отношении усилителей ее можно перефразировать так. Внешний вид усилителя может лишь косвенно свидетельствовать о его качестве. Толстая алюминиевая передняя панель не гарантирует качество. Внешняя красота часто не соответствует внутреннему содержанию.

Почти всегда, эстетичность внутреннего вида усилителя будет свидетельствовать о его качестве. Качественный усилитель обычно автоматический выглядит красиво. Не стоит лениться, и всегда выяснять, как выглядит усилитель внутри. Это касается всех усилителей, а не только китайских. К примеру, вы видите варианты внутренностей усилителей:

Усилитель на STK443, ссылка в Китай Бывают конечно аномалии. Но почти в 100% случаев нижний, на картинке, усилитель будет лучше. Смотрите как выглядит усилитель внутри прежде чем его купить! Инженером особо быть не нужно, что бы оценочно понять, с чем вы имеете дело.

Усилитель из Китая с модными стрелочками, ссылка

Усилитель на TDA2030a с однополярным питанием

Для большинства начинающих радиолюбителей при выборе схемы усилителя низкой частоты, требование к ней двухполярного источника питания, становится причиной для выбора другой схемы. Связано это со сложностью постройки источника, либо дефицитом трансформатора с двумя вторичными обмотками.

В этой статье представлена схема усилителя НЧ на интегральном усилителе TDA2030a, которая питается от однополярного источника питания, что позволяет без труда повторить схему новичку.

Вместо TDA2030a можно применить TDA2030, но тогда необходимо понизить напряжение питание (максимальное +36В). Разная форма выводов у этих микросхем является конструктивным отличием.

Основные характеристики усилителя TDA2030a

Напряжение питания …….. +12..+44В

Сопротивление нагрузки ……… 4Ома

Выходная мощность (THD=0.5%, Rout=4Ома):

При эксплуатации УНЧ на нагрузку 8Ом, с однополярным источником, напряжение питания можно поднять до+40В, а при нагрузке 4Ома напряжение не рекомендуется поднимать выше +36В.

Подробные характеристики и графики смотрите в Datasheet.

Схема усилителя на TDA2030a

Резисторы могут быть мощностью 0.25Вт и более. Конденсаторы C4 и C7 пленочные. Диоды VD1 и VD2 можно заменить на любые выпрямительные диоды с током от 1А и с максимальным обратным напряжением 50В и более (1n4007,1n5408 и другие).

Конструктивно УНЧ собран на односторонней печатной плате. После её монтажа необходимо тщательно смыть остатки флюса, и проверить дорожки платы и выводы микросхемы на предмет короткого замыкания.

К микросхеме через теплопроводящую пасту необходимо установить радиатор охлаждения с площадью поверхности 180см 2 и больше.

При тестировании усилитель запускался при +8В и звучал неплохо на 25% уровня громкости. При напряжении +20В и менее усилитель начинал значительно искажать сигнал на 90% от уровня громкости. При +24В звук был без слышимых искажений практически на полной громкости. Проверка проводилась на акустической системе сопротивлением 8Ом, а сигнал подавался от ноутбука.

Печатная плата усилителя на TDA2030a с однополярным питанием СКАЧАТЬ

Типовая схема включения TDA2030 с выходной мощностью до 14 ватт

В качестве входного сигнала (приблизительно 0,8 вольт) может выступать аудиосигнал с выхода CD/DVD проигрывателя, радиоприемника, MP3 плеера. К выходу необходимо подключить громкоговоритель с сопротивлением катушки 4 Ом. Переменный резистор Р1 предназначен для изменения величины входного аудиосигнала. Если необходимо усилить достаточно слабый сигнал, например, сигнал с микрофона или со звукоснимателя электрогитары, то в этом случае необходимо применить .

Источник питания желательно собрать на отдельной плате от самого усилителя. Схема источника питания достаточно проста.

Выпрямительным трансформатором может быть любой трансформатор, обеспечивающий на вторичной обмотке напряжение около 20…22 вольт. Для нормальной работы усилителя, микросхему TDA2030 желательно установить на теплоотвод. В качестве, которого вполне подойдет небольшая алюминиевая пластина толщиной около 3 мм с общей площадью поверхности приблизительно 15 кв. см. Собранный без ошибок усилитель в наладке не нуждается и начинает работать сразу.

TDA2030A — схема включения

Типовая схема включения TDA2030A

• 4 электролитических конденсатора (С1, С2, С3 и С6) — 1 мкФ, 47 мкФ и 2х220 мкФ соответственно.
• 2 конденсатора (С4, С5) — 100 нФ.
• 4 резистора — R1 (47 кОм), R2 (680 Ом), R3 (13 кОм), R4 (1 Ом).
• Динамическая головка (ВА1).

Емкость конденсатора С2 выбирают исходя из того, чтобы его емкостное сопротивление Хс=1/2хfС на низшей рабочей частоте было меньше R2 по крайней мере в 5 раз. В данном случае на частоте 40 Гц Хс2=1/6,28х40х47х10 в 6 степени = 85 Ом.

Входное сопротивление определяется резистором R1. В качестве VD1, VD2 можно применить любые кремниевые диоды с током IПР0,5… 1 А и UОБР более 100 В, например, КД209, КД226, 1N4007

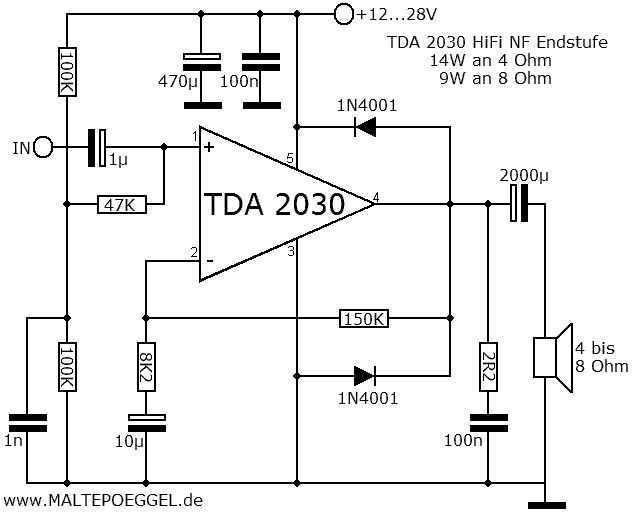

Ниже показана схема включения TDA2030A в случае использования однополярного источника питания:

• Аудио усилитель (DA1) — TDA2030A.
• 2 выпрямительных диода (VD1, VD2) — 1N4001.
• 4 электролитических конденсатора (С1, С2, С4 и С3) — 3х10 мкФ и 1х220 мкФ соответственно.
• 2 конденсатора (С5, С7) — 100 нФ.
• 6 резисторов — R1–R3, R5 (100 кОм); R4 (4,7 кОм), R6 (1 Ом).
• Динамическая головка (ВА1).

• Аудио усилитель (DA1) — TDA2030A.
• 2 выпрямительных диода (VD1, VD2) — 1N4001.
• 4 электролитических конденсатора (С1, С2, С3 и С4) — 1 мкФ, 47 мкФ и 2х100 мкФ соответственно.
• 4 конденсатора (С5, С6, С8 и С7) — 3х100 нФ и 220 нФ.
• 6 резисторов — R1 (47 кОм), R2 (1.5 кОм), R3, R4 (1.5 Ом), R5 (30 кОм), R6 (1 Ом).
• Динамическая головка (ВА1).

При малой выходной мощности (входном напряжении) ток, потребляемый ИМС, невелик, и падения напряжения на резисторах R3 и R4 недостаточно для открывания транзисторов VT1 и VT2. Работают внутренние транзисторы микросхемы.

По мере роста входного напряжения увеличивается выходная мощность и потребляемый ИМС ток. При достижении им величины 0,3…0,4 А падение напряжения на резисторах R3 и R4 составит 0,45…0,6 В. Начнут открываться транзисторы VT1 и VT2, при этом они окажутся включенными параллельно внутренним транзисторам ИМС. Возрастет ток, отдаваемый в нагрузку и, соответственно, увеличится выходная мощность. В качестве VT1 и VT2 можно применить любую пару комплементарных транзисторов соответствующей мощности, например, КТ818, КТ819.

Мостовая схема включения TDA2030A показана ниже:

Схема трехполосного усилителя НЧ представлена ниже:

• 3 аудио усилителя (DA1– DA3) — TDA2030A.
• 2 биполярных транзистора (VT1, VT2) — BD908 и BD907 соответственно.
• 6 выпрямительных диодов (VD1–VD6) — 1N4007.
• 6 электролитических конденсаторов — С1, С9, С16 (100 мкФ); С6 (10 мкФ); С7 (220 мкФ); С22 (47 мкФ).
• 18 конденсаторов — С2, С3, С10, С12, С13, С19, С24 (100 нФ); С4 (33 нФ); С5 (15 нФ); С8, С11, С17, С18, С23 (220 нФ); С14, С20, С21 (1.5 нФ); С15 (750 пФ).
• 20 резисторов — R1, R8 (1.5 Ом, 2 Вт); R2 (100 кОм); R3, R4, R11, R12, R20 (22 кОм); R5, R13 (3.3 кОм); R7, R17 (100 Ом); R9, R15, R21 (1 Ом); R14 (6.8 кОм); R16, R23 (2.2 кОм); R19 (12 кОм); R22 (150 Ом).
• 3 переменных резистора (R6, R10, R18) — 47 кОм.
• 3 динамических головки (ВА1–ВА3).

Среднечастотный (СЧ) и высокочастотный (ВЧ) каналы усилителя собраны по типовой схеме на TDA2030A DA2 и DA3 соответственно. На входе СЧ канала включены ФВЧ C12R13, C13R14 и ФНЧ R11C14, R12C15, которые вместе обеспечивают полосу пропускания 300…5000 Гц. Фильтр ВЧ канала собран на элементах C20R19, C21R20. Частоту среза каждого звена ФНЧ или ФВЧ можно вычислить по формуле fСР = 160/RC, где частота f выражена в герцах, R — в килоомах, С — в микрофарадах.

Рассмотрим другие возможные варианты использования этой микросхемы. TDA2030A представляет собой не что иное, как операционный усилитель с мощным выходным каскадом и весьма неплохими характеристиками. Основываясь на этом, были спроектированы и опробованы несколько схем нестандартного ее включения. Часть схем была опробована «в живую», на макетной плате, часть — смоделирована в программе Electronic Workbench.
