Стабилизатор напряжение для микро

AMS1117 схема включения

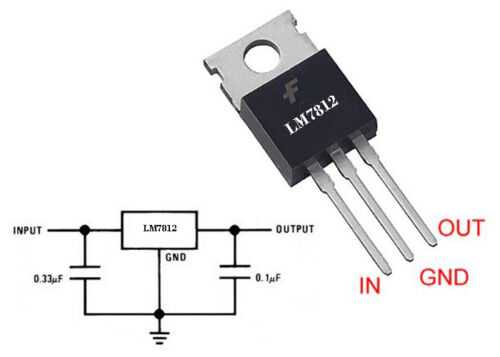

Схема включения стабилизатора на фиксированное напряжение проще некуда:

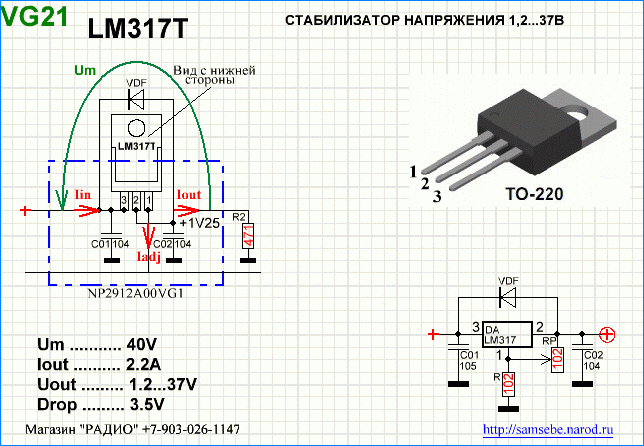

Схема включения стабилизатора программируемого резисторами такая же как например у LM317:

На рисунке также приведена формула позволяющая рассчитать выходное напряжение для заданных резисторов.

В документации на стабилизатор указаны графики зависимости опорного напряжения и тока подстроечного входа от температуры. Из этих графиков видно, что при подогреве AMS1117 выходное напряжение будет подрастать. И если влияние тока подстроечного входа можно компенсировать снизив сопротивления резисторов, то изменение опорного напряжения ни как не компенсировать.

Герой обзора:

Лот состоит из 10 микросхем в корпусе ТО-220. Стабилизаторы пришли в полиэтиленовом пакете, обмотанным вспененным полиэтиленом.

Тестирование: Подобные стабилизаторы выпускаются многими производителями, вот ссылка на руководство от Texas Instruments. Расположение ножек следующее:

1 — регулировка; 2 — выход; 3 — вход. Собираем простейший стабилизатор напряжения по схеме из руководства:

Результаты, прямо скажем так, не очень. Стабилизатором это назвать язык не поворачивается. Далее я нагрузил стабилизатор 25 Омным резистором и картина полностью преобразилась:

Далее я решил проверить зависимость выходного напряжения от тока нагрузки, для чего задал входное напряжения 15В, подстроечным резистором выставил выходное напряжение около 5В, и выход нагрузил переменным 100 Омным проволочным резистором. Вот что получилось:

Ток более 0,8А получить не удалось, т.к. начало падать входное напряжение (БП слабый). В результате этого тестирования, стабилизатор с радиатором нагрелся до 65 градусов:

Для проверки работы стабилизатора тока, была собрана следующая схема:

Стабилизация по току тоже хорошая. Ну и как обзор может быть без сжигания героя? Для этого я собрал снова стабилизатор напряжения, на вход подал 15В, выход настроил на 5В, т.е. на стабилизаторе упало 10В, и нагрузил на 0,8А, т.е. на стабилизаторе выделялось 8Вт мощности. Радиатор убрал. Результат продемонстрировал на следующем видео:

Пример 1

В этом примере мы хотим получить выходное напряжение в диапазоне от 1.0 В до 10 В, используя управляющее напряжение от нуля до 5.0 В, то есть, V_OUT(MIN) = 1.0 В при V_C(MAX) = 5.0 В и V_OUT(MAX) = 10.0 В при V_C = 0.

Условия (1) и (2) выполняются, поэтому мы можем использовать формулу (1) для вычисления k, которое оказывается равным 0.34. Подставив это значение в формулы (2) и (3) и поэкспериментировав с различными сопротивлениями R₃, мы находим, что подходящими стандартными номиналами являются R₁ = 27 кОм, R₂ = 5.1 кОм и R₃ = 15 кОм. Результаты для этого примера взяты из тестовой схемы с входным напряжением V_IN = 12.0 В, подключенной к нагрузке 330 Ом (Рисунок 3).


Рисунок 3.	Результаты испытаний для примера 1, где R₁ = 27 кОм, R₂ = 5.1 кОм, R₃= 15 кОм и V_IN= 12.0 В.

Схема стабилизатора на APL1117

В lay файле есть две печатные платы, одна под стабилизаторы с регулировкой выходного напряжения, другая под фиксированные.

На фото печатки регулировочный резистор R1 120 Ом выход 5 В, при 150 Ом — 4,2 В. Даташит на APL1117 есть тут.

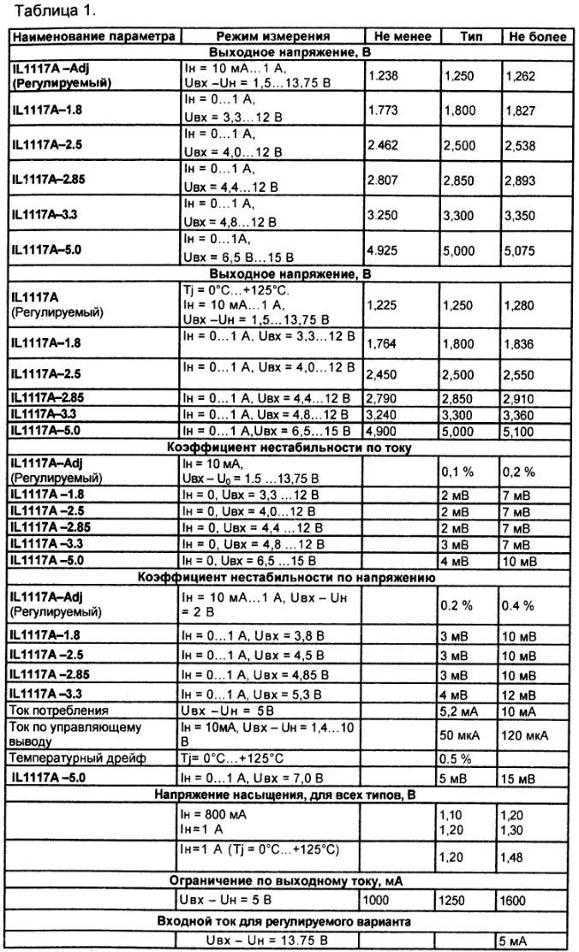

И вот для общего развития подробная информация о данной серии. APL1117 это линейные стабилизаторы напряжения положительной полярности с низким напряжением насыщения, производятся в корпусах SOT-223 и ID-Pack. Выпускаются на фиксированные напряжения 1,2, 1,5, 1,8, 2,5, 2,85, 3,3, 5,0 вольт и на 1,25 В регулируемый.

Выходной ток микросхем до 1 А, максимальная рассеиваемая мощность 0,8 Вт для микросхем в корпусе SOT-223 и 1,5 Вт выполненных в корпусе D-Pack. Имеется система защиты по температуре и рассеиваемой мощности. В качестве радиатора может использоваться полоска медной фольги печатной платы, небольшая пластинка. Микросхема крепится к теплоотводу пайкой теплопроводящего фланца или приклеивается корпусом и фланцем с помощью теплопроводного клея.

Применение микросхем этих серий обеспечивает повышенную стабильность выходного напряжения (до 1%), низкие коэффициенты нестабильности по току и напряжению (менее 10 мВ), более высокий КПД, чем у обычных 78LХХ, что позволяет снизить входные напряжения питания. Это особенно актуально при питании от батарей.

Если требуется более мощный стабилизатор, который выдаёт ток 2-3 А, то типовую схему нужно изменить, добавив в нее транзистор VT1 и резистор R1.

Недостатки линейных регуляторов напряжения

Серьезным недостатком линейных стабилизаторов является их низкая эффективность во многих применениях. Транзистор внутри стабилизатора, который подключен между входном и выходным выводами, работает как переменное последовательное сопротивление; таким образом, высокая разность входного и выходного напряжений в сочетании с высоким током нагрузки приводят к значительному рассеиванию мощности. Ток, необходимый для работы внутренней схемы регулятора, обозначенный на схеме IGND, также способствует увеличению итогового рассеивания мощности.

Возможно, наиболее вероятный режим отказа в схемы линейного стабилизатора обусловлен еще и тепловыми, а не только электрическими факторами. Мощность, рассеиваемая микросхемой стабилизатора, приведет к повышению температуры компонентов, и без соответствующих путей, позволяющих отводить тепло от стабилизатора, температура в конечном итоге может стать достаточно высокой, чтобы серьезно ухудшить его рабочие характеристики или вызвать отключение при перегреве. Эта важная тема освещена в статье о тепловом проектировании для линейных стабилизаторов.

Фелер 404

Auswahl von Land und Sprache beeinflusst Deine Geschäftsbedingungen, Produktpreise und Sonderangebote

Sprache

Верунг

Preise

нетто

брутто

нетто

брутто

Nutze diesuchmaschine, um Themen zu finden, die Dich interessieren:

Каталог
Ви кауфт человек
Хильфе

или другой адрес:
Дом

Abonnieren Sie jetzt

В том же информационном бюллетене вы найдете самые интересные и интересные сведения о новых продуктах, товарах и услугах на веб-сайте TME. Hier können Sie sich auch von der Liste abmelden.

* Pflichtfeld

AnmeldenAuf Mitteilungsblatt verzichten

больше
Венигер

TME-Newsletter abonnieren

Ангбот – Рабат – Нойхайтен. Sei auf dem Laufenden mit dem Angebot von TME

AGB zum Информационный бюллетень
Auf Mitteilungsblatt verzichten

Daten werden verarbeitet

Die Operation wurde erfolgreich durchgeführt.

Ein unerwarteter Fehler ist aufgetreten. Bitte versuche noch einmal.

Логин

Пароль

Логин и пароль заранее.

Стабилизаторы напряжения или как получить 3,3 вольта

Исходные данные: мотор-редуктор рабочее напряжение у которого 5 Вольт при токе 1 А и микроконтроллер ESP-8266 с чувствительным на изменение рабочим напряжением питания 3,3 Вольт и с пиковым током до 600 миллиампер. Все это необходимо учесть и запитать от одной аккумуляторной литий-ионной батареи 18650 напряжением 2,8 -4,2 Вольт.

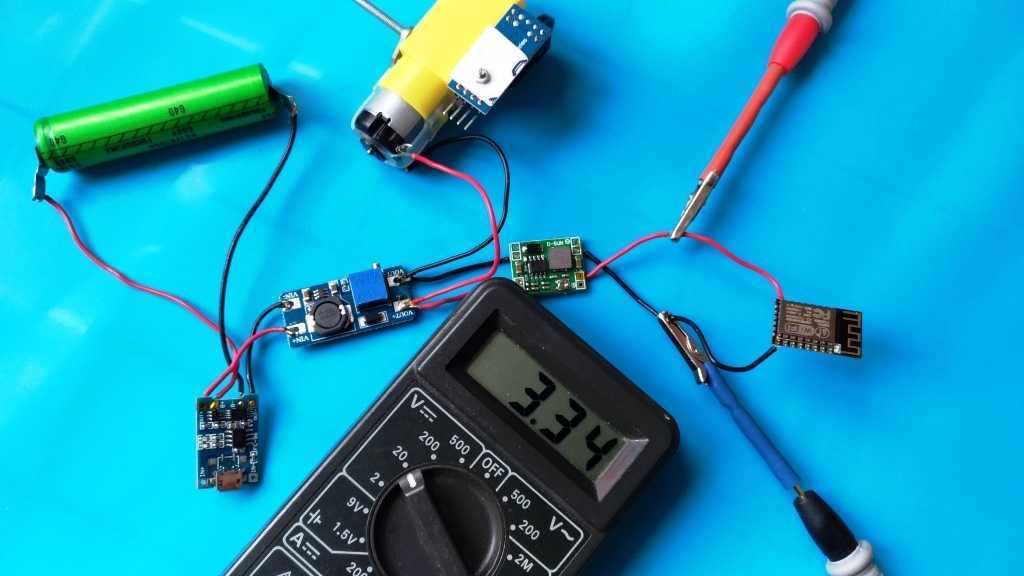

Собираем схему приведенную ниже: аккумулятор литий-ионный 18650 напряжением 2,8 — 4,2 Вольт без внутренней схемы зарядного устройства -> присоединяем модуль на микросхеме TP4056 предназначенный для зарядки литий-ионных аккумуляторов с функцией ограничения разряда аккумулятора до 2,8 Вольт и защитой от короткого замыкания (не забываем что этот модуль запускается при включенном аккумуляторе и кратковременной подачи питания 5 Вольт на вход модуля от USB зарядного устройства, это позволяет не использовать выключатель питания, ток разряда в ждущем режиме не очень большой и при долгом не использования всего устройства оно само выключиться при падении напряжения на аккумуляторе ниже 2,8 Вольт)

К модулю TP4056 подключаем модуль на микросхеме MT3608 — повышающий DC-DC (постоянного в постоянный ток) стабилизатор и преобразователь напряжения с 2,8 -4,2 Вольт аккумулятора до стабильных 5 Вольт 2 Ампера — питания мотор-редуктора.

Параллельно к выходу модуля MT3608 подключаем понижающий DC-DC стабилизатор-преобразователь на микросхеме MP1584 EN предназначенный для стабильного питания 3,3 Вольта 1 Ампер микропроцессора ESP8266.

Стабильная работа ESP8266 очень зависит от стабильности напряжения питания. Перед подключением последовательно модулей DC-DC стабилизаторов-преобразователей не забудьте настроить переменными сопротивлениями нужное напряжение, поставьте конденсатор параллельно клеммам мотор-редуктора что бы тот не создавал высокочастотных помех работе микропроцессору ESP8266.

Как видим из показаний мультиметра при присоединении мотор-редуктора напряжение питания микроконтроллера ESP8266 НЕ ИЗМЕНИЛОСЬ!

LM393. Описание, datasheet, схема включения, аналог

Микросхема LM393 имеет в своем корпусе два независимых компаратора напряжения. Компаратор LM393 может работать, как от однополярного источника питания в широком диапазоне напряжений, так и от двухполярного источника. При использовании двухполярного — разница между потенциалами должна составлять от 2 В до 36 В.

Ток потребления компаратора не зависит от напряжения питания

Необходимо обратить внимание, что данный компаратор имеет выход с открытым коллектором

Ключевая особенность LM393

Широкий диапазон напряжения питания: 2…36 В или ±1…±18 В
Очень низкий ток потребления (0,45 мА)
Низкий входной ток смещения: 20 нА
Низкий входной ток смещения: ± 3 нА
Низкое входное напряжение смещения: ± 1 мВ тип

Низкое выходное напряжение насыщения: 80 мВ TTL, DTL, ECL, MOS, CMOS совместимые выходы Компаратор LM393 доступен в корпусе: DFN8 2х2, MiniSO8, TSSOP8 и SO8

Ниже приведены основные электрические характеристики и абсолютные максимальные значения эксплуатации LM393:

Аналог LM393

Для замены можно использовать следующие зарубежные и отечественные аналоги LM393:

отечественный аналог

1040СА1
КР1040СА1
1401CA3

Принцип работы LM393

Чтобы понять как же работает данный компаратор, рассмотрим простую схему сумеречного автомата.

Глядя на схему мы видим, что оба входа компаратора подключены к делителям напряжения. Первый делитель напряжения, подключенный к инвертирующему входу (2), состоит из постоянного резистора и фоторезистора.

Как известно сопротивление неосвещенного фоторезистора имеет очень большое сопротивление (более 1МОм), и малое при освещении. Поэтому в ночное время суток, согласно логике работы делителя напряжения, напряжение на входе (2) компаратора будет выше, чем в дневное время суток.

Чтобы включать и выключать свет (в нашем случае светодиод), в зависимости от степени освещенности фоторезистора, нам необходимо установить порог переключения. Для этого служит неинвертирующий вход (3) на который необходимо подать опорное (неизменяемое) напряжение. Это опорное напряжение мы возьмем с переменного резистора R3, который выполняет роль делителя напряжения.

Теперь компаратор будет сравнивать два уровня напряжения (на выводах 2 и 3). Если напряжение на входе 2 будет больше чем на входе 3, то светодиод загорится. Как только напряжение на входе 2 опустится (при освещении фоторезистора) ниже уровня напряжения на входе 3, светодиод погаснет.

Скачать datasheet LM393 в формате pdf (595,7 Kb, скачано: 3 482)

LP2951 и LP2950 – микромощные стабилизаторы напряжения. Описание

Главная » Справочник » LP2951 и LP2950 – микромощные стабилизаторы напряжения. Описание

LP2951 и LP2950 являются микромощными регуляторами напряжения с очень малым напряжением падения (40 мВ на малых нагрузках и 380мВ при 100 мА), и очень низким током покоя (около 75мкA). Они могут охватить широкий диапазон входного напряжения вплоть до 30 В.

Ток потребления LP2950 и LP2951 возрастает не слишком сильно при значительном падении напряжения, тем самым продлевая срок службы батареи. Эта особенность, делает стабилизаторы LP2950 и LP2951 идеальным решением для использования в устройствах с аккумуляторным питанием.

Ключевая особенность LP2951 и LP2950

Высокая точность – 5В со стабильным выходным током100 мА
Чрезвычайно низкий ток покоя
Низкое падение напряжения
Очень низкий температурный коэффициент
Использование в качестве регулятора или опорного напряжения
Для стабильности необходим только 1 мкФ
Ограничение по току и температуре
Только для LP2951:
Флаг ошибки при значительном падении напряжения
Логика управления электронного отключения
Программируемый выход от 1,24 до 29 вольт

Основные технические характеристики LP2951 и LP2950

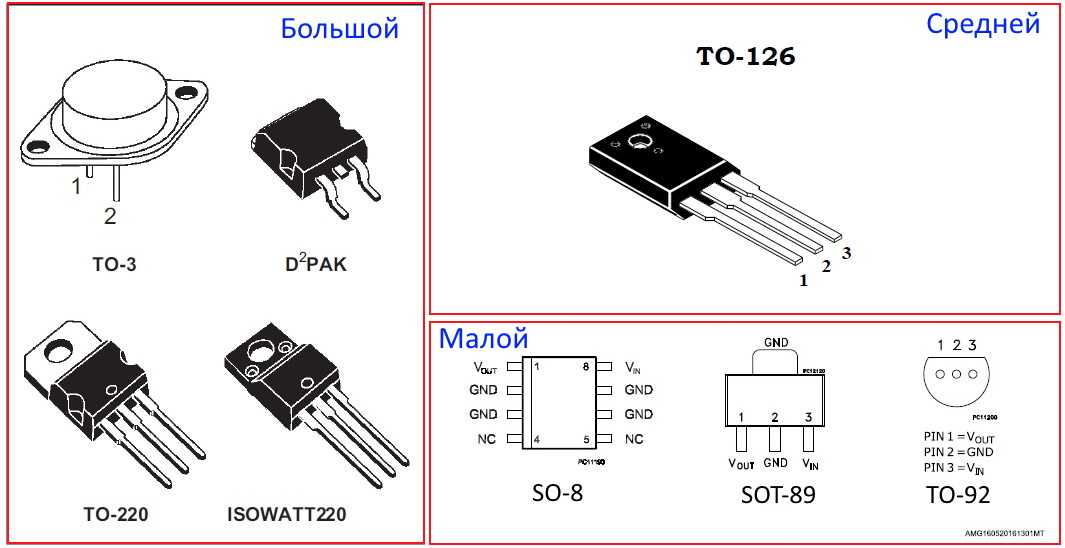

LP2950, выпускаемый в 3-выводном корпусе типа TO-92 и TO-252, обеспечивает фиксированное выходное напряжение 5В, 3,3В и 3В в зависимости от версии.

LP2951 выпускается в 8-контактном DIP и SOIC корпусе, способен выводить фиксированное или регулируемое выходное напряжение.

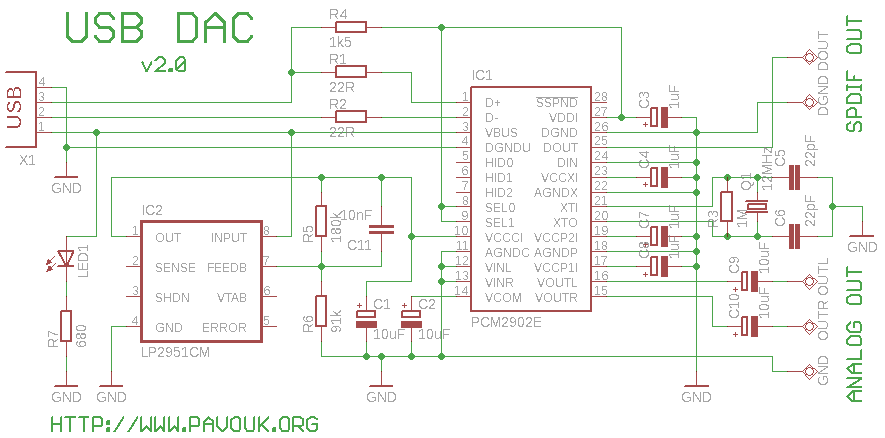

Типовое включение LP2951 и LP2950

Соединяя выход 1 (OUT) с выводом 7 обратной связи по напряжению (FEEDBACK) и с выводом 6 внутреннего делителя (VTAP) можно на выводе 2 (SENSE) получить фиксированное напряжение 5В, 3,3В или 3В (в зависимости от версии).

В качестве альтернативы, оставляя выводы 2 (SENSE) и 6 (VTAP) свободными, а выводы 1 (OUT) и 7 (FEEDBACK) соединив с внешним делителем напряжения можно получить любое значение выходного напряжения от 1,235 до 30 вольт.

Восьми контактный стабилизатор LP2951 наделен дополнительными функциональными возможностями, что делает ее особенно подходящим для приложений с батарейным питанием. Например, функция логического выключения, позволяет регулятору переходить в режим ожидания с целью экономии электроэнергии.

Кроме того, есть встроенный супервизор сброса, который определяет ошибку при снижении выходного напряжения на 6% от номинального значения по каким-либо причинам, например, в связи с падением входного напряжения, ограничение тока или отключение при перегреве.

Инвертор 12 В/ 220 В

Инвертор с чистой синусоидой, может обеспечивать питание переменно…

Подробнее

Скачать datasheet LP2951 и LP2950 (unknown, скачано: 3 137)

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

Отправить сообщение об ошибке.

LP295x — 100 мА линейные стабилизаторы от ON Semiconductor

Компания ON Semiconductor известна широкой выпускаемой линейкой стабилизаторов напряжения. Среди выпускаемых ON Semiconductor линейных стабилизаторов присутствуют стандартные регуляторы для широкого применения, LDO (стабилизаторы с низким минимальным падением напряжения между входом и выходом) и специализированные LDO-регуляторы для автомобильных приложений.

Линейные стабилизаторы компании ON Semiconductor обладают не только превосходными показателями и выпускаются в различных вариантах стандартных корпусов для поверхностного монтажа, но и отличаются небольшой ценой, что выгодно отличает ON Semiconductor от других производителей.

LP2950 и LP2951 — микромощные линейные стабилизаторы с малым падением напряжения (LDO-регуляторы). Эти устройства отличаются очень низким собственным током потребления (75 мкА) и способны обеспечивать выходной ток до 100 мА.

LP2951 имеет три отличия:

Выход «Errorbar» который может быть использован для оповещения внешнего устройства о состоянии регулятора или для реализации «power-on-restet» микропроцессора;
Выходное напряжение может быть установлено на 5.0 В, 3.3 В или 3.0 В на выходе (в зависимости от версии) или запрограммировано от 1.25 В до 29 В;
Вход Shutdown, который позволяет логическим уровнем управлять включением и отключением выхода регулятора.

LP2950 доступен в корпусах TO-92 и DPAK-3, а LP2951 – в SOIC-8, PDIP-8 и Micro8.

Источник

6.16. Трехвыводные стабилизаторы

Cтабилизаторы напряжения и источники питания

Трехвыводные и четырехвыводные стабилизаторы

Подразделы: 6.16 6.17 6.18 6.19

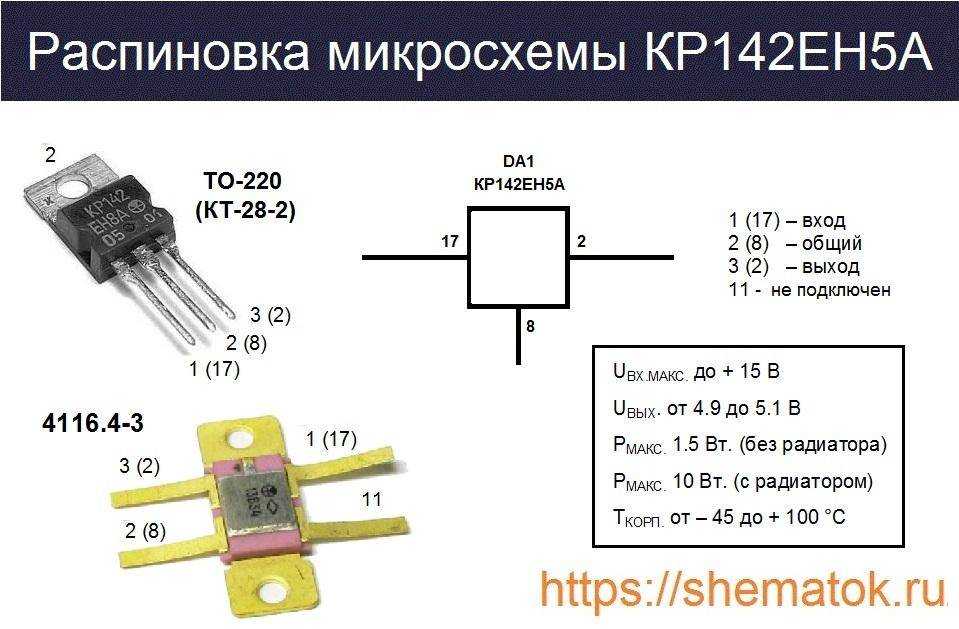

Для большинства не слишком ответственных применений лучше выбрать простой трехвыводной стабилизатор напряжения. Он имеет всего три внешних вывода (вход, выход и земля) и настраивается изготовителем на нужное фиксированное напряжение. Типичные представители стабилизаторов такого рода — серия 7800. Их напряжение указывается в последних двух цифрах (вместо нулей) и может иметь одно из следующих значений: 05, 06, 08, 10, 12, 15, 18, 24. На рис. 6.28 показано, как легко сделать стабилизатор, например на 5 В с применением одной из этих схем. Конденсатор, поставленный параллельно выходу, улучшает переходные процессы и удерживает полное выходное сопротивление на низком уровне при высоких частотах (если стабилизатор расположен на значительном расстоянии от конденсатора фильтра, следует применить дополнительный входной конденсатор емкостью по крайней мере 0,33 мкФ). Серия 7800 выпускается в пластмассовых и металлических корпусах, в таких же, как и мощные транзисторы. Маломощный вариант, серия 78L00 также выпускается в пластмассовых и металлических корпусах, в которых выпускаются маломощные транзисторы. Серия 7900 стабилизаторов отрицательных напряжений работает точно так же, но, конечно отрицательным входным напряжением. Серия 7800 обеспечивает ток нагрузки 1 А и снабжена внутренней защитой от повреждений в случае перегрева или чрезмерного тока нагрузки (ИМС не сгорает а выключается). Кроме того, предусмотрена защита прибора при выходе из области безопасной работы (разд. 6.07) за счет уменьшения предельно возможного вых. тока при увеличении разности входного и выходного напряжений. Такие стабилизаторы дешевы и просты в употреблении; это делает реальным проектирование схем с большим количеством печатных плат, к которым подводится нестабилизированное постоянное напряжение, а отдельный стабилизатор устанавливается на каждой плате.

Рис. 6.28.

Трехвыводные стабилизаторы с фиксированным напряжением выпускаются в нескольких очень удобных вариантах. LP2950 работает точно так, как и 7805, но потребляет в установившемся режиме всего лишь 75 мкА (сравните с 5 мА у 7805 или 3 мА у 78L05); кроме того, он не теряет способности стабилизации даже тогда, когда перепад напряжений (нестабилизированного на входе и стабилизированного на выходе) составляет всего лишь 0,4 В (сравните с 2 В перепада напряжений, необходимыми для классической ИМС 7805). У LM2931 также низкий перепад напряжений, но его можно было бы назвать миллимощным (ток покоя 0,4 мА) в сравнении «микромошным» LP2950. Стабилизаторы с низким перепадом напряжения выпускаются также и на большие токи, например, серий LT1085/4 3 фирмы LTC C А, 5 А и 7.5 А соответственно, у каждого типа есть ИМС на + 5 и + 12 В). Такие стабилизаторы, как LM2984, в основе своей трехвыводные с фиксированным напряжением — но с дополнительными выводами для сигнализации микропроцессору о том, что питание пропало и вновь появилось. И на конец, такие ИМС, как 4195, состоят из двух трехвыводных стабилизаторов на 15 В, один на положительное, другой — на отрицательное напряжение. Вскоре мы оговорим об этих специальных стабилизаторах подробнее.
